РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GCM 8 SJL BOSCH

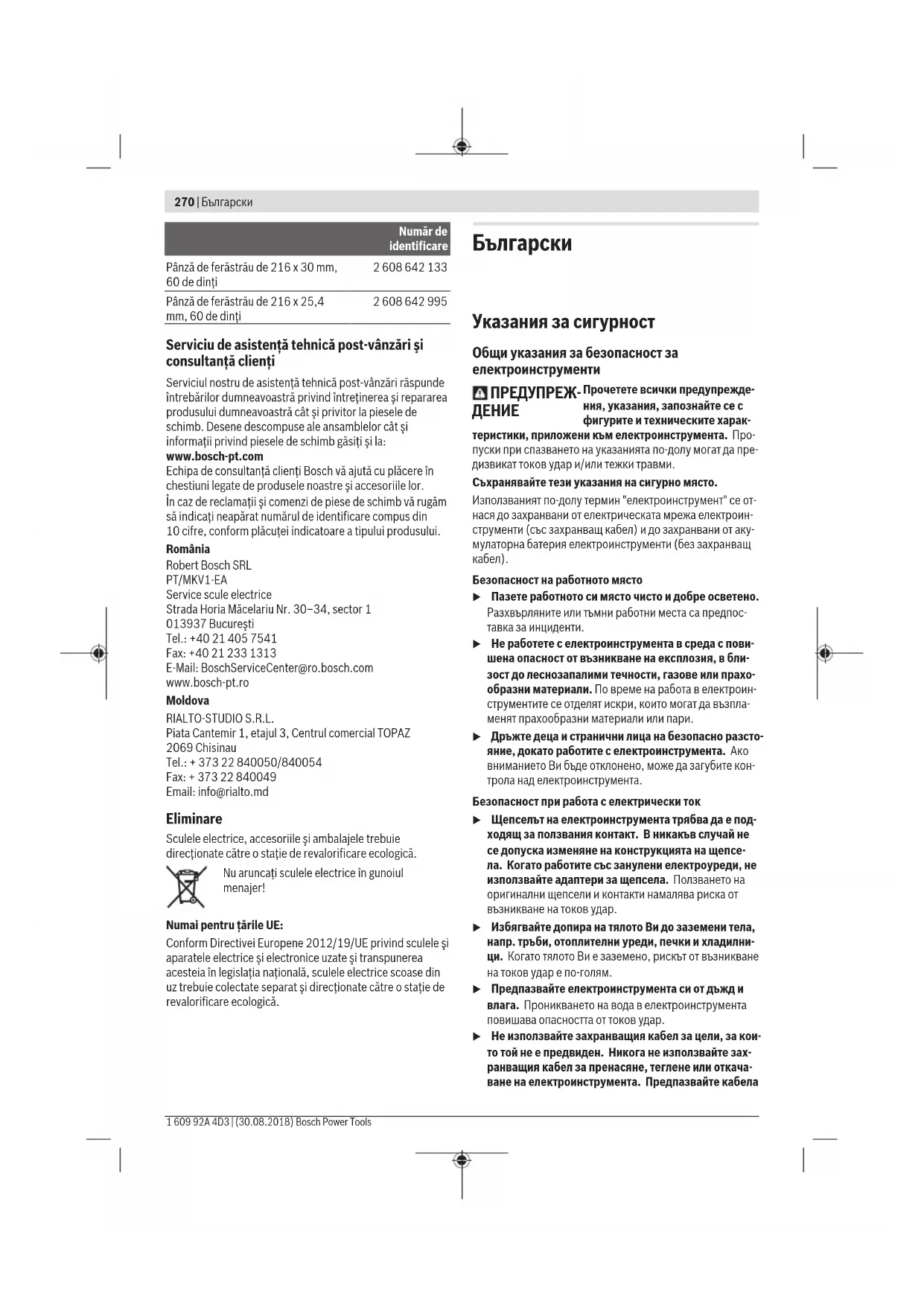

Български ...... Страница 270

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характер-ДЕНИЕ

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела

от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и

функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.

Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
▶ Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

272 | Български

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

▶ Настолните циркулярни машини са предназначени за рязане на дърво и дървесни материали, те не могат да бъдат ползвани с абразивни режещи дискове за рязане на черни метали като профили, тръби, пръти и др. Абразивният прах причинява блокиране при движещите се части, като напр. при долната преграда. Искрите от абразивното рязане могат да запалят долния предпазител, предпазната вложка и други пластмасови детайли.

▶ Използвайте подходящи скоби за укрепване на обработвания детайл, когато е възможно. Ако държите обработвания детайл на ръка, тя трябва да е на разстояние, не по-малко от 100 mm от циркулярния диск (отпред или отзад). Не ползвайте циркулярната машина за разрязване на детайли, които са твърде малки, за да бъдат захванати със скоби или държани безопасно с ръка. Ако ръцете Ви са твърде близо до циркулярния диск, съществува голяма опасност от тежки травми при неволен допир до диска.

▶ Разрязваният детайл трябва да бъде захванат с винтови скоби или да бъде притискан към опорната шина и към работния плот. По време на рязане не премествайте обработвания детайл и не режете на ръка свободно стоящи детайли. Незахванати или движещи се детайли могат да бъдат увлечени и да отх-върчат с висока скорост, като причинят травми и/или щети.

▶ При рязане бутайте циркулярния диск напред. Не дърпайте циркулярния диск. За да разрежете детайл вдигнете режещата глава и я издърпайте над детайла, без да я врязвате, включете двигателя, натиснете режещата глава надолу и я избутайте през детайла. При рязане по посока на изтеглянето съществува опасност циркулярният диск да се заклини в детайла и целият модул да отскочи по посока на оператора с голяма сила.

▶ Никога не кръстосвайте линията на среза с ръката си, нито пред нито зад циркулярния диск. Държането на детайла с кръстосани ръце т.е. захващането на десния край на детайла с лявата ръка или обратно е много опасно.

He поставяйте ръцете си на разстояние, по-малко от 100 mm от предния или задния край на циркулярния диск, напр. за да отстраните отчупени парченца, да премахнете стърготини или по каквато и да е друга причина. Възможно е близостта на въртящия се диск до ръцете ви да не е очевидна и това да причини тежки травми.

▶ Преди да разрязвате детайла, го проверявайте внимателно. Ако е огънат или усукан, го притиснете с външната страна към опорната шина. Винаги се уверявайте, че по цялата дължина на линията на среза няма междина между детайла, опорната шина и работния плот. Огъването или усукването на детайла по време на рязане може да предизвика внезапното заклинване на диска. В детайла не трябва да има пирони или други външни тела.

▶ Не включвайте двигателя, докато работният плот не е почистен от всички помощни инструменти, от- язани парченца и др.п.; на работния плот трябва да бъде само разрязвания детайл. Малки детайли или свободни отязани парченца дърво могат да доп- рат въртящия се диск и да отхвърчат с голяма скорост.

▶ Разрязвайте само по един детайл. Притиснати в пакет детайли не могат да бъдат застопорени добре и по време на рязане могат да се изместят и да причинят заклинване на диска.

▶ Преди да започнете работа се уверете, че настолната циркулярна машина е захваната здраво към стабилна повърхност. Захващането към стабилна повърхност намалява опасностите, причинени от нестабилност на циркулярната машина.

▶ Планирайте действията си предварително. Всеки път, когато променяте ъгъла на скосяване във вертикална или хоризонтална равнина се уверявайте, че регулируемата опорна шина е монтирана правило и няма да влезе в контакт с диска или предпазния кожух. Без да включвате машината и захванат детайл преместете циркулярния диск по цялата дължина на среза, за да се уверите, че няма да има контакт с опорната шина.

▶ Ако разрязваният детайл е дълъг, подпирайте свободните му краища по подходящ начин, напр. с удължители на работния плот, външни подпори и др.п. Детайли, по-дълги или по-широки от работния плот на циркулярната машина могат да се преобърнат, ако не са подпрени сигурно. Ако отязаната част или детайла се преобърне, може да повдигне долния предпазител или да отхвърчи при допир до въртящия се диск.

▶ Не ползвайте други хора за поддържане на свободния край на отрязвания детайл. Нестабилното задържане на свободния край може да причини блокиране на диска или изместване на детайла по време на рязане и да увлече Вас или помагация Ви към въртящия се диск.

Отрязваният детайл не трябва да бъде притискан или преместван към въртящия се диск по какъвто и

да било начин. Ако е ограничен, напр. с ограничители по дължина, отрязвания детайл може да се заклини в диска и да отхвърчи с голяма сила.

Когато разрязвате крыгли пръти или тръби, винаги използвайте скоби или крепежни елементи, предназначени да захващат здраво детайли с кръгло сечение. При разрязване пръти и тръби с кръгло сечение имат склонност да се завъртат, при което възниква откат и съществува опасност циркулярният диск да допре ръката Ви.
▶ Преди да врежете циркулярния диск, изчакайте да достигне номиналната си скорост на въртене. Това намалява опасността от отхвърчане на разрязвания детайл.
▶ Ако детайлът или циркулярният диск се заклини, незабавно изключете машината. Изчакайте всички движещи се детайли да спрат, изключете щепсела от контакта и/или извадете акумулаторната батерия. След това освободете заклинилите се елементи. Продължаването на работа със заклинен детайл може да предизвика загуба на контрол или да повреди циркулярната машина.
▶ След приключване на рязането отпуснете бутона, задръжте режещата глава натисната надолу до окончателното спиране на въртенето и след това отстранете разрязвания детайл. Не поставяйте ръцете си в близост до режещите ръбове на диска.
Дръжте ръкохватката здраво, когато правите непроходен срез или когато отпускате бутона преди режещата глава да е стигнала крайната си долна точка. Тринето на циркулярния диск може да предизвика откат, което увеличава опасността от тежки травми.
▶ Поддържайте работното си място чисто. Смесите от материал са особено опасни. Прахът от лек метал може да гори или експлодира.
He използвайте затъпени, напукани, огънати или повредени циркулярни дискове. При циркулярни дискове със затъпени зъби или зъби с лош чапраз в резултат на тесния срез се увеличава триенето и съществува повишена опасност.
▶ Не използвайте циркулярни дискове от високолегирана бързорезна стомана (обозначена с HSS). Таки- ва циркулярни дискове са крехки и се чупят лесно.
▶ Винаги използвайте циркулярни дискове с правилните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Циркулярни дискове, които не пасват на присъединителните размери на вала на машината вибрират и могат да предизвикат загуба на контрол.
He заменяйте вграден в електроинструмента лазер с пазер от друг модел. Лазер, който не е предназначен за съответния електроинструмент, може да застраши намиращи се наоколо лица.
▶ Никога не се опитвайте да отстранявате от зоната на рязане дребни отрязъци, стружки или др., дока-

то електроинструментът работи. Винаги първо поставяйте рамото на електроинструмента в изходна позиция и го изключвайте.

▶ След спиране на работа не допирайте режещия диск, преди да се е охладил. По време на работа режещият диск се нагрява силно.
▶ Не повреждайте предупредителните табелки на електроинструмента.
▶ Електроинструментът се доставя с предупредителна табела (вж. таблица "Символи и тяхното значение").

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да

заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите.

▶ Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч.
▶ За наблюдаване на източника на лъчи не използвайте увеличителни оптични инструменти, като бинокъл и др.п. Може да увредите очите си.
▶ Не насочвайте лъча към лица, които гледат през бинокъл или др.п. инструменти. Така можете да увредите очите им.
▶ Не извършвайте изменения по лазерното оборудване. Описаните в това ръководство за експлоатация настройки могат да бъдат използвани безопасно.

Символи

Следните символи могат да бъдат важни в процеса на експлоатация на Вашия електроинструмент. Моля, запомнете символите и значението им. Правилното интерпретиране на символите и тяхното значение ще Ви помогнат при по-доброто и по-сигурно ползване на електроинструмента.

Символи и тяхното значение

IEC 60025-1:2014 <0.39mm, 600 m LASER/DURATION DO NOT EXPOSE USERS OF TELESCOPIC OPTICS CLASS 1N LASER PRODUCT

Лазерно лъчение Не поглеждайте директно в те- лескопичната оптика Лазер клас 1М

Не поставяйте ръцете си в близост до мястото на рязане, докато електроинструментът работи. Съществува опасност да се нараните при допир до циркулярния диск.

Символи и тяхното значение

Работете с предпазни очила.

Носете защита за слуха. Въз- действието на шум може да пре- дизвика загуба на слух.

Опасна зона! По възможност дръжте ръцете и пръстите си на разстояние от тази зона.

При рязане на срезове под нак- лон във вертикална равнина ре- гулируемата опора трябва да бъ- де издърпана навън.

Обработваемите детайли трябва да са подпряни в свободния си край с помощта на удължаването на стенда за рязане.

ø max. 216mm

ø 30 mm

Съобразявайте се с размерите на циркулярния диск. Отворът му трябва да пасва без луфт на присъединителното стъпало на вала. Ако е необходимо използването на редуциращи звена, внимавайте размерите на редуциращото звено да пасват на дебелината на фланеца на диска, на диаметъра на отвора му, както и на диаметъра на вала на машината. По възможност използвайте редуциращите звена, включени в окомплектовката на циркулярния диск. Диаметърът на циркулярния диск трябва да съответства на посоченото върху символа.

Захващацият лост е затворен: Фиксира се настроеният ъгъл на наклона на среза във вертикална равнина.

Захващацият лост е отворен: Наклонът на среза във вертикал- на равнина може да бъде проме- нян.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки

травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за изпълняване на надljжни и напречни срезове в дървесни материали, монтиран неподвижно върху работен плот. При това са възможни хоризонтални ъгли на наклон от -52° до +60° както и вертикални ъгли на наклон от -2° до +47°.

Мощността на електроинструмента е разчетена за разрязване на твърд и мек дървесен материал, както и за пресовани плоскости и фазери.

При използване на подходящи циркулярни дискове е възможно и разрязването на алуминиеви профили и пластмаси.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Приспособление за теглене
(2) Отвор за изхвърляне на стружките
(3) Ръкохватка за пренасяне
(4) Регулиращ винт за дълбочинния ограничител
(5) Предпазно капаче на лазера
(6) Ролка

(7) Блокировка на пусковия прекъсвач

(8) Пусков прекъсвач

(9) Ръкохватка

(10) Предпазен кожух

(11) Шарнирно окачен предпазен кожух

(13) Удължител на стенда

(14) Опорна шина

(16) Стенд за рязане

(17) Застопоряващ лост за удължителя на работния плот

(18) Скала за наклона на среза (в хоризонтална равнина)

(19) Вложка

(20) Фиксираща скоба

(21) Ръкохватка за застопоряване под произволен ъгъл (в хоризонтална равнина)

(22) Лост за предварително установяване на накло- на на среза (в хоризонтална равнина)

(23) Защита от накланяне
(24) Ђглов индикатор за ъгъл на наклон (хоризонтален)
(25) Канали за фиксиране на стандартни ъгли (хоризонтален)
(26) Монтажни отвори
(27) Повърхност за захващане
(28) Винтова скоба
(29) Ограничител стандартен ъгъл на наклон 45°, 22,5° и 33,9° (вертикален)
(30) Предпазна пластина
(31) Дълбочинен ограничител
(32) Винт за застопоряване на приспособлението за изтегляне
(33) Шестостенен ключ (5 mm)
(34) Отвори за скоби
(35) Надлъжен ограничител ^4
(36) Транспортно обезопасяване
(37) Предупредителна табелка за лазерния лъч
(38) Пусков прекъсвач за лазера (обозначаване на линията на среза)
(39) Застопоряващ лост за произволни наклони на среза (във вертикална равнина)
(40) Скала за наклона на среза (във вертикална равнина)
(41) Ђглов индикатор за ъгъл на наклон (вертикален)
(42) Ограничител за стандартен ъгъл на наклонен срез 0° (вертикален)

(43) Бутон за застопоряване на вала
(44) Винт с глава с вътрешен шестостен за захващане на режещия лист
(45) Застопоряващ фланец
(46) Вътрешен опорен фланец
(47) Застопоряващ винт за регулируемата опорна шина
(48) Щанга с винтова резба
(49) Отвор за изходящия лазерен лъч
(50) Винтове за вложката
(51) Фиксиращ винт на надljжния ограничител ^4
(52) Захващащ винт на надljжния ограничител ^4
(53) Регулиращ винт за позициониране на лазера (успоредност)
(54) Винт за стрелката за отчитане на ъгъла (във вертикална равнина)
(55) Опорен винт за наклон на среза 0 (във вертикална равнина)
(56) Опорен винт за наклон на среза 45 (във верти- кална равнина)
(57) Винт за стрелката за отчитане на ъъпла (в хоризонтална равнина)
(58) Застопоряващи винтове на скалата за скосяване (в хоризонтална равнина)
(59) Лента със захващане Велкро
(60) Капак на лещата на лазера
A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Циркуляр за ламперия		GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Каталожен номер		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181	3 601 M19 1B1	3 601 M19 141
						3 601 M19 1K1	3 601 M19 1L1
Номинална кон-сумирана мощ-ност	W	1250 1600	1250	1400	1600
Скорост на вър-тене на празен ход	min^-1		5600	5600	5600	5600
Ограничение на пусковия ток			●	●	●	●
Тип лазер пт 650	650	650	650	650
		mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Клас лазер 1М 1М	1М 1М 1М
Дивиргенция на лазерната линия	mrad(пъленъгъл)		1,0	1,0	1,0	1,0	1,0

Bosch Power Tools 1 609 92A 4D3 | (30.08.2018)

276 | Български

Циркуляр за памперия	GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Маса съгласно EPTA-Procedure 01:2014	kg 17,3 17,3 17,3 17,3 17,3
Клас на защита /II /II /II /II /II		☐	☐	☐	☐	☐
Размери на подходящи циркулярни дискове
Диаметър на циркулярния диск	mm 216 216 216 216 216
Дебелина на тялото на диска	mm 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8
макс. широчина на рязане	mm 3,3 3,3 3,3 3,3 3,3
Диаметър на отвора на диска	mm 30 30 25,4 25,4 25,4

Допустими размери на обработвания детайл (вж. „Допустими размери на обработвания детайл“, Страница 280)
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.

Информация за излъчван шум

Стойностите на емисии на шум са установени съгласно EN 62841-3-9.

Равнището А на генерирания шум обикновено е: равни- ще на звуковото налягане 99 dB(A); мощност на звука 112 dB(A). Неопределеност K=3 dB.

Посоченото в това ръководство за експлоатация ниво на излъчвания шум е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също така за предварителна оценка на емисите шум.

Посоченото ниво на излъчвания шум е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се ползва в други условия, с различни работни инструменти или след недобро поддържане, нивото на излъчвания шум може да е различно. Това би могло значително да увеличи емитирания шум през периода на ползване на електроинструмента.

За по-точното оценяване на излъчвания шум трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емитирания шум през периода на ползване на електроинструмента.

Монтиране

▶ Избягвайте включване по невнимание на електроинструмента. По време на монтирането и при извършване на каквито и да е дейности по електроинструмента щепсельт трябва да е изключен от захранващата мрежа.

Окомплектовка

Преди да започнете експлоатация на електроинструмента дали всички изброени по-долу елементи са налични:

– Циркуляр за ламперия с монтиран диск

Указание: Огледайте електроинструмента за евентуални повреди.

Преди да продължите използването на електроинструмента, трябва внимателно да проверите дали предпазните съоръжения или леко повредени детайли функционират изрядно и съобразно предназначението си. Проверете дали подвижните детайли функционират правилно и не се заклинват или дали има други повредени детайли.

Всички детайли трябва да са монтирани правилно и да из- пълняват всички условия за безопасна работа.

Повредени предпазни съоръжения и детайли трябва да бъдат ремонтирани или заменени от квалифициран техник в оторизиран сервис за електроинструменти на Бош.

Стационарно или мобилно монтиране

▶ За осигуряване на сигурна работа с електроинструмента, преди да го използвате, трябва да го монтирате на равна и стабилна работна повърхност (напр. работен тезгях).

Монтиране на работна повърхност (вж. фиг. а1-а2)

– Застопорете електроинструмента с подходящи винтови съединения към работната повърхност. За целта използвайте отворите (26).

ИЛИ

- Застопорете електроинструмента с обикновени винтови скоби, като го захванете за краката към работната повърхност.

Монтиране към работен стенд на Бош

Стендовете GTA на Бош осигуряват сигурно захващане на електроинструмента към всякаква повърхност благодаряение на регулируемите си по височина крака. Опорните повърхности за детайлите на стендовете служат за подпиране на дълги детайли.

▶ Прочетете всички приложени към стенда предупреждения и указания. Несъобразяването с предупрежденията и неспазването на указанията могат да имат за последние токов удар, пожар и/или тежки травми.
▶ Преди да монтирате електроинструмента, сглобете внимателно и правилно стенда. Правилното сглобяване на стенда е важно, за да бъде избягната опасността от внезапното му разпадане по време на работа.
– Монтирайте електроинструмента към стенда, докато е в позиция за транспортиране.

Гъвкаво поставяне (не се препоръчва!) (вж. фиг. а3)

Когато в редки случаи не е възможно да монтирате електроинструмента на равна стабилна работна повърхност, по изключение като помощью решение можете да го поставите с приспособление срещу преобръщане.
▶ Без подпорите електроинструментът не стои стабилно и особено при разрязване под максимально възможни хоризонтални и/или вертикални наклони съществува опасност да се преобърне.
- Завъртете подпората (23) така навътре или навън, че електроинструментът да е застане стабилно върху работната повърхност.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

• По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
  – Осигурявайте добро проветряване на работното място.
  – Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Прахоулавянето може да бъде блокирано от прах, стърготини или откъртени от детайла парченца.

– Изключете електроинструмента и извадете щепесела от контакта.
– Изчакайте, докато циркулярният диск спре напълно.
– Открийте и отстранете причината за запушването.

Външна система за прахоулавяне

Към щуцера на отвора за изхвърляне на стружки (2) 35 можете да включите и шланг на прахосмукачка ( mm).

– Свържете шланга на прахосмукачката с отвора за изх- върляне на стружките (2).

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.

▶ При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните.

Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент. Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани по EN 847-1 и обозначени по съответния начин.

Използвайте само дискове, които се препоръчват от про- изводителя на електроинструмента и са подходящи за об- работвания от Вас материал. Това предотвратява прегря- ването на зъбите при рязане.

Демонтиране на циркулярния диск

– Поставете електроинструмента в работна позиция.
– Завъртете винта с глава с вътрешен шестостен (44) с включения в окомплектовката шестостенен ключ (5 мм) (33) и едновременно натиснете бутона за блокиране на вала (43), докато усетите прещракване.
- Задръжте бутона за блокиране на вала (43) натиснат и развитите винта (44), като го въртите по посока на часовниковата стрелка (лява резба!).
– Демонтирайте застопоряващия фланец (45).
– Завъртете шарнирно окачения предпазен кожух (11) до упор назад.
– Задръжте предпазния кожух в тази позиция и демонти- райте циркулярния диск (12).
– Бавно спуснете шарнирно окачения предпазен кожух надолу.

Монтиране на циркулярния диск

Ако е необходимо, почистете всички детайли, които ще монтирате.

– Вдигнете назад шарнирно окачения предпазен кожух (11). Задръжте предпазния кожух в тази позиция.
– Поставете новия циркулярен диск на вътрешния застопоряващ фланец (46).
▶ При монтиране внимавайте посоката на рязане на зъбите (означена със стрелка върху циркулярния диск) да съвпада с посоката на стрелката върху предпазния кожух!
– Бавно спуснете шарнирно окачения предпазен кожух надолу.

278 | Български

– Монтирайте застопоряващия фланец (45) и винта с шестостенна глава (44). Натиснете бутона за блокиране на вала (43), докато захване вала с прещракване, и затегнете винта, като го въртите обратно на часовниковата стрелка.

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Транспортно обезопасяване (вж. фигур. А)

Транспортно обезопасяване (36) улеснява пренасянето на електроинструмента до различни работни площадки.

Освобождаване на електроинструмента (работна позиция)

– Натиснете малко надолу рамото на електроинструмента, като го захванете за ръкохватката (9), за да освободите приспособлението за застопоряване при транспортиране (36).
– Издърпайте бутона за застопоряване при транспортиране (36) докрай навън.
– Повдигнете бавно нагоре рамото на електроинструмента.

Изместване на опорната шина

(вж. фиг. C-D)

Блокиране на електроинструмента (позиция за транспортиране)

– Развийте застопоряващия винт (32), ако е затегнат. Издърпайте рамото на електроинструмента докрай напред и отново затегнете застопоряващия винт.
– Навийте регулировъчния винт (4) докрай нагоре.
- За застопоряване на стенда (16) затегнете ръкохватка- та (21).
– С помощта на ръкохватката (9) спуснете рамото на инструмента бавно надолу.
– Прекарайте рамото на инструмента дотолкова надолу, че транспортното обезопасяване (36) да се притисне докрай навътре.

Подготовка за работа

Удължаване на стенда за рязане (вж. фиг. В)

Дълги детайли трябва да бъдат подпирани в свободния им край.

Циркулярната маса може с помощта на удължаването на стенда за рязане (13) да се увеличава наляво и надясно.

– Завъртете застопоряващия лост (17) нагоре.
– Издърпайте удължителя на работния плот (13) до желаната дължина навън.
– За захващане на удължителя на стенда натиснете застопоряващия лост (17) отново надолу.

При изработване на срезове под наклон в зависимост от посоката на рязане трябва да издърпате навън, респ. на- пълно да демонтирате лявата или дясната регулируема опорна шина (15).

наклон на срезавъв вертикална равнина	ъгъл на скосява-не в хоризонтал-на равнина
-2°– 47°(вляво)	≤ 44°(вляво)	– Разхлабете застопоряващия винт (47).– Издърпайте докрай навън лявата регулируема опорна шина (15).
-2°– 47°(вляво)	≥ 45°(вляво)	– Разхлабете застопоряващия винт (47).– Издърпайте докрай навън лявата регулируема опорна шина (15).– Извадете нагоре регулируемата опорна шина.– Извадете застопоряващия винт (47).
-2°– 47°(вляво)	≤ 44°(вдясно)	– Разхлабете застопоряващия винт (47).– Издърпайте докрай навън дясната регулируема опорна шина (15).
-2°– 47°(вляво)	≥ 45°(вдясно)	– Разхлабете застопоряващия винт (47).– Издърпайте докрай навън дясната регулируема опорна шина (15).– Извадете нагоре регулируемата опорна шина.– Извадете застопоряващия винт (47).

Застопоряване на детайла (вж. фиг. Е)

За осигуряване на оптимална сигурност на работа трябва винаги да застопорявате детайла.

Не обработвайте детайли, които са твърде малки, за да бъдат застопорени механично.

– Притиснете детайла здраво към опорната шина (14).

– Вкарайте включената в окомплектовката винтова скоба (28) в един от предвидените за целта отвори (34).
– Настройте резбовия вал (48) на винтовата стяга спрямо височината на обработвания детайл.
– Затегнете здраво резбовия вал (48) и така захванете детайла.

Настройване на ъгъл на среза в хоризонтална равнина

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате (вж. „Проверка и настройка на основните параметри“, Страница 281).

Настройване на ъгъла на наклон хоризонтален стандартен (вж. фиг. F)

За бързото и прецизно настройване на често използвани хоризонтални ъгли на скосяване на стенда са изработени надрезите (25):

наляво надясно

0°

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

- Освободете застопоряващата ръкохватка (21), ако е затегната.

- Издърпайте лоста (22) и завъртете стенда (16) наляво или надясно до желания надрез.

- След това отпуснете лоста. Трябва да усетите отчетли-вото прещракване, с което той влиза в надреза.

- Отново затегнете ръкохватката (21).

Настройване на произволен ъгъл на скосяване в хоризонтална равнина (вж. фиг. G)

Наклонът на среза в хоризонтална равнина може да се настрои в диапазона до 52° (наляво) и 60° (надясно).

– Освободете застопоряващата ръкохватка (21), ако е затегната.
– Изтеглете лоста (22) и същевременно натиснете застопоряващата ръкохватка (20), докато тя не се фиксира в предвидения за това канал. С това стендът за рязане се освобождава и може да се върти свободно.
– Завъртете стенда за рязане (16) за фиксиращата ско- ба наляво или надясно, докато стрелката (24) не покаже желания хоризонтален ъгъл на наклон.

За хоризонтален ъгъл на наклон над 45°:

Изтеглете удължаването на стенда за рязане (13) докрай навън (вж. „Удължаване на стенда за рязане (вж. фиг. В)“, Страница 278).

• Отново затегнете ръкохватката (21).
• За да освободите отново лоста (22) за настройване на стандартни ъгли на скосяване), издърпайте лоста нагоре.

Бутонът за застопоряване на лоста (20) отскача отно-во в първоначалната си позиция и лостът (22) може от-ново да влиза и да се захваща в изрязаните за целта канали (25).

Настройване на наклона на среза във вертикална равнина

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригира- те (вж. „Проверка и настройка на основните параметри“, Страница 281).

Настройване на ъгъла на наклон вертикален стандартен (вж. фиг. Н)

За бързото и прецизно настройване на често използвани ъгли на скосяване са предвидени ограничителни опори за ъглите 0°, 45°, 22,5° и 33,9°.

– Освободете застопоряващия лост (39).
– Настройте опорите (29) или (42), както следва:

среза във

вертикал-

на равни-

на

0°	(42)	Преместете опората докрай назад
45°	(29)	Завъртете опората докрай напред
22,5°	(29)	Завъртете опората до средата
33,9°	(29)	Завъртете опората навътре

– Наклонете рамото на електроинструмента до желаната позиция, като го държите за ръкохватката (9).
– Отново затегнете захващащия лост (39).

Настройване на произволни наклони на скосяване във вертикална равнина

Вертикалният наклон на среза може да бъде настроен в диапазона от -2° до +47°.

• Освободете застопоряващия лост (39).
  – Завъртете опората (29) докрай назад и изтеглете опората (42) докрай напред. С това можете да ползвате пълния диапазон на накло на.
  – Наклонете наляво или надясно рамото на електроинструмента, като го държите за ръкохватката (9), докато стрелката (41) покаже желания вертикален ъгъл на наклона.
  – Задръжте рамото на инструмента в тази позиция и от- ново затегнете захващащия лост (39).

Съобразявайте се с напрежението в захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.

Включване (вж. фигур. I)

- За включване на електроинструмента първо преместете блокировката (7) до средата и след това натиснете и задръжте пусковия прекъсвач (8).

Указание: Поради съображения за сигурност пусковият прекъсвач (8) не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан натиснат.

280 | Български

Изключване

- За изключване отпуснете пусковия прекъсвач (8).

Ограничение на пусковия ток

Електронната система за ограничаване на пусковия ток ограничава мощността при включване на електроинструмента и позволява захранването му да се извършва от мрежи с предпазители 16 А.

Указание: Ако веднага след включване електроинструментът започва да работи на максимальни обороти, е повреден модульт за ограничаване на пусковия ток. Електроинструментът трябва незабавно да се изпрати на клиентската служба, адреси (вж. „Клиентска служба и консултация относно употребата“, Страница 283).

Указания за работа

Общи указания за рязане

▶ Винаги затягайте застопоряващата ръкохватка (21) и захващащия лост (39) преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл.

▶ Винаги, когато разрязвате, предварително трябва да се уверите, че по цялата дължина на среза циркулярният диск няма да допре опорната шина, винтовите скоби или други елементи на електроинструмента. Отстранете евентуално монтирани помощни опори или съответно ги преместете.

Не обработвайте деформирани детайли. Детайлът трябва да има винаги прав ръб, с който да се опира в опорната шина.

Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ начин.

Уверете се, че шарнирно окаченият предпазен кожух функционара нормално и може да се движи свободно. При спускане на рамото на електроинструмента надолу предпазният кожух трябва да се отваря. При повдигане на рамото на електроинструмента нагоре предпазният кожух трябва отново да се затваря над циркулярния диск и да се застопорява в най-горна позиция.

Обозначаване на линията на среза (вж. фиг. J)

Лазерен лъч Ви показва линията, по която циркулярният диск ще реже. Така можете да позиционирате детайла прецизно, без да отваряте шарнирно окачения предпазен кожух.

– За целта включете лазерния лъч с пусковия прекъсвач (38).

– Подравнете предварително нанесената маркировка върху детайла по десния ръб на лазерната линия.

Указание: Преди да започнете разрязването, проверете дали линията на среза е позиционирана правилно (вж. „Настройване на лазера“, Страница 281). Напр. в резул- тат на силни вибрации с течение на времето лазерният лъч може да се измести.

▶ Не заставайте в една равнина с циркулярния диск пред електроинструмента, а винаги встрани. Така тялото Ви е предпазено от евентуален откат.
– Дръжте пръстите и ръцете си на безопасно разстояние от въртящите се елементи на електроинструмента.
– Не поставяйте ръцете си напряко пред рамото на електроинструмента.

Допустими размери на обработвания детайл

Максимален размер на детайла:

ъгъл на скосява-не в хоризонтал-на равнина	наклон на срезавъв вертикална равнина	Височина х ши-рочина [mm]
0^ 0^ 70 × 312
45^ (вдясно/вля-во)	0^ 70 × 225
0^ 45^ 45 × 312
45^ (вляво) 45^ 45 × 225
45^ (вдясно) 45^ 45 × 225

Минимални детайли (= всички детайли, които могат да бъдат захванати с включената в окомплектовката винтова скоба (28) вляво или вдясно от циркулярния диск) 100 x 40 mm (дължина х ширина)

макс. дълбочина на рязане (0°/0°): 70 mm

Смяна на вложките (вж. фиг. L)

Червените вложки (19) могат след продължителна работа с електроинструмента да се износят.

– Поставете електроинструмента в работна позиция.
– Развийте винтовете (50) 4 с шестостенен ключ (mm) и демонтирайте старите вложки.
– Поставете новата дясна вложка.
– Затегнете вложката с винтовете (50) по възможност по-надясно, така че циркулярният диск да не я допира по цялата дължина на хода си при изтегляне.
– Повторете аналогично същото за новата лява вложка.

Рязане

▶ Винаги затягайте застопоряващата ръкохватка (21) и захващация лост (39) преди рязане. В противен случай циркулярният диск може да се заклини в разрязвания детайл.

Рязане без подаване (отрязване по дължина) (вж. фиг. М)

– За разрязване без преместване (малки детайли) развитите, ако е необходимо, застопоряващия винт (32). Преместете рамото на електроинструмента до упор по посока на опорната шина (14) и отново затегнете винта (32).
– При нужда установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
– Застопорете детайла по подходящ за размерите му начин.

– Включете електроинструмента.
– С помощта на ръкохватката (9) спуснете рамото на инструмента бавно надолу.
– Разрежете детайла с равномерно подаване.
– Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.
– Повдигнете бавно нагоре рамото на електроинструмента.

Рязане с подаване

• За разрязване с помощта на приспособлението за из- тегляне (1) (широки детайли), развийте застопорява- щия винт (32), ако е затегнат.
  – При нужда установете желания ъгъл на скосяване в хоризонтална и/или вертикална равнина.
  – Застопорете детайла по подходящ за размерите му начин.
  – Издърпайте рамото на инструмента на такова разстояние от опорната шина (14), че циркулярният диск да застане непосредствено пред детайла.
  – Включете електроинструмента.
  – С помощта на ръкохватката (9) спуснете рамото на инструмента бавно надолу.
  – След това, като притискате рамото към опорната шина (14), разрежете детайла с равномерно подаване.
  – Изключете електроинструмента и изчакайте циркуляр- ният диск напълно да спре да се върти.
  – Повдигнете бавно нагоре рамото на електроинструмента.

Отрязване на еднакво дълги детайли (вж. фиг. N)

За лесното отрязване на еднакво дълги детайли можете да използвате надljжната опора (35) (не е включена в окомплектовката).

Можете да монтирате надлъжната опора от двете страни на удължителя на работния плот (13).

– Развийте застопоряващия винт (51) и поставете над- лъжната опора (35) над застопоряващия винт (52).

– Отново затегнете застопоряващия винт (51).

- Настройте желаната дължина на удължаването на стенда за рязане (13) (вж. „Удължаване на стенда за рязане (вж. фигур. В)“, Страница 278).

Регулиране на дълбочинния ограничител (изработване на жлебове) (вж. фиг. О)

Ако искате да направите жлеб, трябва да настроите съответно дълбочинния ограничител.

– Наклонете дълбочинния ограничител (31) навън.
– Наклонете рамото на електроинструмента до желаната позиция, като го държите за ръкохватката (9).
– Завъртете регулиращия винт (4), докато краят му допре до дълбочинния ограничител (31)..
– Повдигнете бавно нагоре рамото на електроинструмента.

Специални детайли

При разрязване на огънати или кръгли детайли трябва да ги застопорите специално, така че да ги осигурите срещу измятане. По линията на среза не трябва да възниква междуна между детайла, опорната шина и стенда за рязане.

Ако е необходимо, трябва предварително да изработите подходящи застопоряващи детайли.

Проверка и настройка на основните параметри

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

За осигуряване на прецизни срезове след интензивно използване трябва да проверявате основните параметри на електроинструмента и при необходимост да ги коригирате.

За целта трябва да имате опит и съответните специализирани инструменти.

Тази дейност ще бъде извършена бързо и качествено в оторизиран сервис за електроинструменти на Бош.

Настройване на лазера

Указание: За проверка на функционирането на лазера електроинструментът трябва да е включен в захранваша- та мрежа.

По време на настройване на лазера (напр. при преместване на рамото на електроинструмента) никога не натискайте пусковия прекъсвач. Включването на електроинструмента по невнимание може да предизвика тежки травми.

– Поставете електроинструмента в работна позиция.

- Завъртете стенда (16) до надреза (25) за 0°. Лостът (22) трябва да се захване в канала с отчетливо прещракване.

– Разчертайте върху детайл права линия, по която ще го разрежете.

- С помощта на ръкохватката (9) спуснете рамото на инструмента бавно надолу.

– Поставете детайла така, че зъбите на циркулярния диск да са подравнени спрямо линията на среза.

– Задръжте детайла в тази позиция и бавно повдигнете рамото на електроинструмента нагоре.

- Застопорете детайла.

– Включете лазерния лъч с превключвателя (38).

Лазерният лъч трябва да е подравнен спрямо разчертана- та линия по цялата й дължина, също и когато рамото на електроинструмента се спусне надолу.

– Завъртете регулиращия винт (53) с подходяща отвертка, докато лазерният лъч се подравни по цялата си дължина с линията на среза на обработвания детайл.

282 | Български

Завъртане обратно на часовниковата стрелка премества лазерния лъч отляво надясно, завъртане по часовникова- та стрелка го премества отдясно наляво.

Настройване на стандартен вертикален наклон на среза 0°

– Поставете електроинструмента в работна позиция.
- Завъртете стенда (16) до надреза (25) за 0°. Лостът (22) трябва да се захване в канала с отчетливо прещракване.

– Настройте ъгломер на 90° и го поставете на масата (16).

Рамото на транспортира трябва да е подравнено по цялата си дължина спрямо циркулярния диск (12).

Регулиране (вж. фигур. Q2)

• Освободете застопоряващия лост (39).
  – Преместете докрай назад опората (42).
  – Развийте контра-гайката на опорния винт (55) с обикновен гаечен ключ или ключ звезда (10 mm).
• Завъртете опорния винт наляво или надясно така, че рамото на ъгломера да се подравни по цялата си дължина спрямо циркуляра.
• Отново затегнете захвращащия лост (39).
  – След това отново затегнете контра-гайката на опорния винт (55).

Ако след настройването стрелката (41) не е на една ли- ния с маркировката 0° на скалата (40), развийте винта (54) с обикновена отвертка и подравнете стрелката спря- мо маркировката 0°.

Настройване на стандартен вертикален наклон на среза 45°

– Поставете електроинструмента в работна позиция.
- Завъртете стенда (16) до надреза (25) за 0°. Лостът (22) трябва да се захване в канала с отчетливо прещракване.
– Завъртете опората (29) докрай напред.
– Освободете застопоряващия лост (39).
– Като го захванете за ръкохватката (9), завъртете ramо- то на електроинструмента наляво, докато опорният винт допре до опората (29).

- Настройте ъгломер на 45° и го поставете на масата (16).

Рамото на транспортира трябва да е подравнено по цялата си дължина спрямо циркулярния диск (12).

Регулиране (вж. фигур. R2)

– Развийте контра-гайката на опорния винт (56) с обикновен гаечен ключ или ключ звезда (10mm).
– Завъртете опорния винт наляво или надясно така, че рамото на ъгломера да се подравни по цялата си дължина спрямо циркуляра.
– Отново затегнете захващащия лост (39).
- След това отново затегнете контра-гайката на опорния винт (56).

Ако след настройването стрелката (41) не показва точно маркировката 45° на скалата (40), първо проверете още веднъж вертикалния наклон 0° и позицията на стрелката. След това отново настройте наклон на вертикалния срез 45°.

Подравняване на скалата за ъгъл на скосяване в хоризонтална равнина

– Поставете електроинструмента в работна позиция.
- Завъртете стенда (16) до надреза (25) за 0°. Лостът (22) трябва да се захване в канала с отчетливо прещракване.

– Установете ъгломер на 90 и го поставете между опорната шина (14) и циркулярния диск (12) на стенда (16).

Рамото на транспортира трябва да е подравнено по цялата си дължина спрямо циркулярния диск (12).

Регулиране: (вж. фигур. S2)

– С кръстата отвертка развийте четирите регулиращи винта (58) и завъртете работния плот (16) заедно със скалата (18) докато рамото на ъгломера се подравни с циркулярния диск по цялата си дължина.
- Отново затегнете винтовете.

Ако след настройването стрелката (24) не е на една ли- ния с маркировката 0° на скалата (18), развийте винта (57) с обикновена отвертка и подравнете стрелката спря- мо маркировката 0°.

Транспортиране (вж. фигур. Т)

Преди транспортиране на електроинструмента трябва да изпълните следните стъпки:

– Развийте застопоряващия винт (32), ако е затегнат. Издърпайте рамото на електроинструмента докрай напред и отново затегнете застопоряващия винт.
– Уверете се, че дълбочинният ограничител (31) е натиснат докрай навътре и при движението на рамото на електроинструмента регулиращят винт (4) премина-ва през отвора без да допира дълбочинния ограничител.
– Поставете електроинструмента в позиция за транспортиране.
– Отстранете всички детайли и приспособления, които не могат да бъдат монтирани здраво към електроинструмента. При транспортиране по възможност поставяйте неизползваните циркулярни дискове в затворени кутии.
– Вържете захранващия кабел с лентата тип Велкро (59).
– Повдигнете електроинструмента, като го захванете за ръкохватката за пренасяне (3) или странично за повърхностите (27).
▶ За захващане на електроинструмента при пренасяне използвайте само предвидените за целта приспособления и никога предпазните съоръжения.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Шарнирно окаченият предпазен кожух трябва да може да се затваря самостоятелно. Затова поддържайте зоната около него чиста.

Винаги след работа почиствайте праха и стърготините с продухване със сгъстен въздух или с мека четка.

Почиствайте ролката (6) редовно.

За почистване на лазерния модул завъртете капака на лазера (60) навън и отстранете праха с мека четка (вж. фиг. U).

Допълнителни приспособления

	Каталожен номер
Винтова скоба 1 609 B04 224
Вложки 1 609 B03 717
Прахоуловителна торба 1 609 B05 010
Надлъжна опора 1 609 B02 365
Застопоряващ винт за надлъжната опора	1 609 B00 263
Циркулярни дискове за дърво и плочи, панели и лет-ви
Циркулярен диск 216 x 30 mm, 48 зъби	2 608 640 641
Циркулярни дискове за пластмаса и цветни метали
Циркулярен диск 216 x 30 mm, 80 зъби	2 608 640 447
Циркулярен диск 216 x 25,4 mm, 80 зъби	2 608 642 993
Циркулярни дискове за всички видове ламиниран паркет
Циркулярен диск 216 x 30 mm, 60 зъби	2 608 642 133
Циркулярен диск 216 x 25,4 mm, 60 зъби	2 608 642 995

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC и хармонизирането на националното законодательство с нея електронни и електрически уреди, които не могат да се използват, трябва да бъдат събирани отделно и да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Македонски

Монтажа на Bosch-работна маса
