사용 설명서 GCM 8 SJL BOSCH

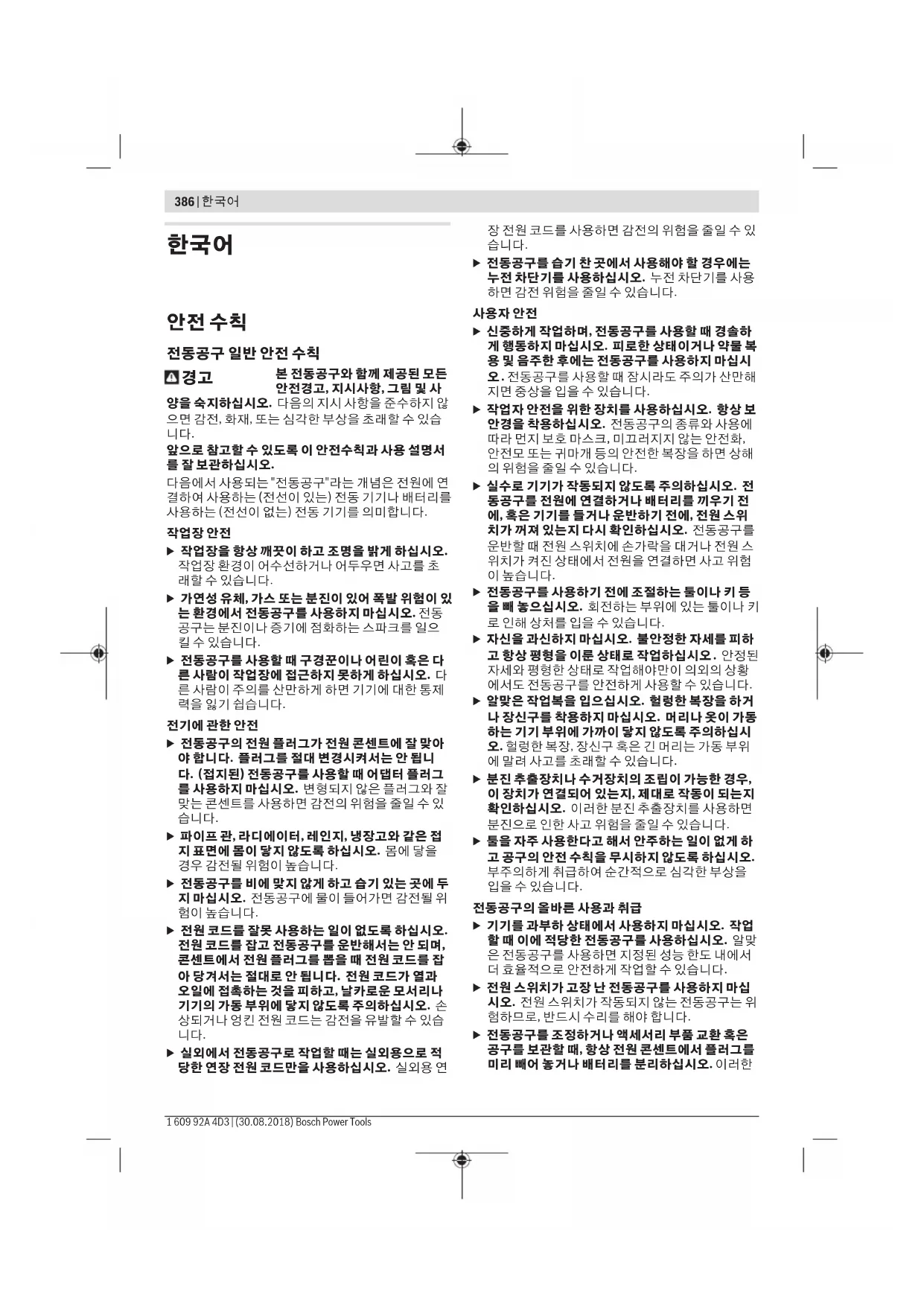

본 전동공구와 함께 제공된 모든 안전경고, 지시사항, 그림 및 사

양을 숙지하십시오. 다음의 지시 사항을 준수하지 않으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습니다.

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서를 잘 보관하십시오.

다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.

작업장 안전

▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동 공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 잃기 쉽습니다.

전기에 관한 안전

▶ 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 절대 변경시켜서는 안 됩니다. (접지된) 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 파이프관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
▶ 전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전통공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연

장전원코드를 사용하면 감전의 위험을 줄일 수 있습니다.

▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

사용자 안전

▶신중하게 작업하며, 전동공구를 사용할 때 경솔하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 줄일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들어나 운반하기 전에, 전원스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원스위치에 손가락을 대거나 전원스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 농으십시오. 회전하는 부위에 있는 툴이나 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 향상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다.

전동공구의 올바른 사용과 취급

▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원스위치가 고장 난 전동공구를 사용하지 마십시오. 전원스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
▶ 전동공구를 조정하거나 액세서리 부풀 교환 혹은 공구를 보관할 때, 향상 전원 콘센트에서 플러그룹 미리 떼어 농거나 배터리를 분리하십시오. 이러한

조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.

사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
전동공구 및 액세서리를 조심스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 말기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기증 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
▶ 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 물어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

서비스

▶ 전동공구 수리는 반드시 전문 인력에게 맡기고, 수리 정비 시 보쉬 순정 부풀만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.

마이터 톱에 대한 안전 경고사항

▶마이터 롺은 목재나 목재와 유사한 제품을 절단하는 데 사용하는 공구이기 때문에 바, 로드, 스터드 등 철재질의 절단을 위한 연마 절단 휐과 함께 사용할 수 없습니다. 연마 분진 때문에 하부 가드 등 움직이는 부분이 걸릴 수 있습니다. 연마 절단에서 발생하는 불꽃으로 하부 가드나 기타 플라스틱 부분이 탈 수 있습니다.
▶가능할 때는 언제나 클램프를 사용해 작업 재료를 지지하십시오. 작업 재료를 손으로 지지할 때는 향상 손과 톈날 양쪽의 거리를 최소 100 mm 정도로 유지하십시오. 이 롯이 너무 작아 안정적으로 클램 핑할 수 없거나 손으로 잠을 수 없는 작업 재료를 절단하는 데 사용하지 마십시오. 손이 톈날에 너무 가까우면 톈날에 닿아 부상을 당할 위험이 커집니다.
▶ 작업 재료는 클램프로 고정되거나 템스와 테이블에 모두 고정되어야 합니다. “손으로” 작업 재료를 절단하거나 톱날로 이승하지 마십시오. 통제되지 않거나 움직이는 작업 재료가 고속으로 튀어 부상을 당할 수 있습니다.
▶ Seoul이 작업 재료를 관통하도록 미십시오. Seoul이 작업 재료를 관통하도록 잡아당기지 마십시오. 절단하려면, 돕 머리를 들어올리고 절단하지 않으면서 작

업 재료 위로 Lithuania 머리를 잡아당긴 다음 모터 시동을 걸고 톱 머리를 아래로 누르면서 작업 재료를 관통하도록 톱을 미십시오. 잡아당기는 스트로크에서 절단하면 톱날이 작업 재료 위로 올라가 톱날이 작업자 쪽으로 튀어 위험할 수 있습니다.

▶ 절대로 톈날 앞이나 뒤에서 절단선 위에 손을 교차 시키지 마십시오. “손을 교차시켜” 작업 재료를 지지하면(예: 톈날의 오른쪽에서 원손으로 작업 재료 고정 또는 그 반대) 매우 위험합니다.
▶ 톈날이 회전하는 동안 목재 부스러기 제거나 다른 이유로 톈날 양쪽으로부터 100 mm보다 가까운 거리에서 손을 펜스 뒤로 가져가지 마십시오. 회전하는 톈날과 손이 가까우면 심각한 부상을 당할 수 있습니다.
절단하기 전에 작업 재료를 검사하십시오. 작업 재료가 휘거나 뒤틀리면 표면이 텀스를 향해 바깥쪽으로 흰 상태로 클램핑하십시오. 향상 절단선을 따라 작업 재료, 페스 및 테이블 사이에 간격이 없게 하십시오. 휘거나 뒤틀린 작업 재료는 비틀리거나 변형될 수 있고 절단하는 동안 회전하는 톈날에 걸릴 수 있습니다. 작업 재료에 못이나 이물질이 없어야 합니다.
▶ 톱을 사용하기 전에 테이블에서 작업 재료를 제외한 모든 공구, 목재 부스러기 등을 치우십시오. 목재나 다른 물체의 작은 부스러기나 헐거운 조각이 회전하는 톱날에 달아 고속으로 툴 수 있습니다.
▶한 번에 한 작업 재료만 절단하십시오. 여러 작업 재료를 쌓으면 적절히 클램핑하거나 지지할 수 없어 절단 중에 톱날에 걸리거나 톱날이 움직일 수 있습니다.
▶사용 전에 마이터 톱을 단단하고 평평한 작업 표면 에 농으십시오. 작업 표면이 단단하고 평평하면 마 이터 톱이 불안정해질 위험이 감소합니다.
▶ 작업을 계획하십시오. 베펄 또는 마이터 각도 세팅을 변경할 때마다 작업 재료를 지지할 수 있도록 조절식 펜스를 올바르게 세팅해야 하고 톱날이나 가이드 시스템을 방해하지 않아야 합니다. 공구를 켜지 않고 테이블에 작업 재료가 없는 상태에서 마이터 톸을 절단 시뮬레이션을 통해 움직여 펜스를 방해하거나 펜스를 절단할 위험이 없는지 확인하십시오.
▶ 작업 재료가 테이블 상단보다 넓거나 긴 경우 테이 블 익스텐션이나 쏘홈스 같은 적절한 지지대를 사용하십시오. 마이터 톤 테이블보다 길거나 넓은 작업 재료를 안전하게 고정하지 않으면 기울어질 수 있습니다. 절단된 조각이나 작업 재료가 기울 경우 하부 가드를 들어 올리거나 회전하는 톤날에 의해 툴 수 있습니다.
사람을 테이블 익스텐션의 대용물이나 추가 지지 대로 이용하지 마십시오. 작업 재료를 불안정하게 지지하면 절단 작업 중에 톓날이 걸리거나 작업 재 료가 움직여 작업자와 조수를 회전하는 톓날로 골 어당길 수 있습니다.
▶절단된 조각이 회전하는 톈날에 걸리거나 눌릴 수 있습니다. 길이 스토퍼 등을 사용해 제한하면 절단된 조각이 톈날에 끼어 틀 위험이 있습니다.

388|한국어

▶ 향상 로드나 튜브 같은 원형 재료를 적절히 지지하 도ptic 고안된 클램프나 치공구를 사용하십시오. 로드는 절단되는 동안 회전하는 경향이 있기 때문에 톈날이 “걸리고” 작업 재료와 작업자의 손이 톈날 쪽으로 당겨질 수 있습니다.
▶ 톓날을 작업 재료에 밀착하기 전에 톓날을 전속력으로 회전시키십시오. 그러면 작업 재료가 틸 위험이 감소합니다.
▶ 작업 재료나 톈날이 걸리면 마이터 톈을 끄십시오. 모든 움직이는 부분이 멈홈 때까지 기다리고 전원 플러그를 뽑거나 배터리 팩을 제거하십시오. 그런 다음 걸린 재료를 빼내십시오. 작업 재료가 걸린 상태로 계속 작업하면 제어력을 잃거나 마이터 톈이 손상될 수 있습니다.
▶ 절단이 끓난 후 스위치를 풀고 톱 머리를 아래로 나른 다음 톱날이 멈출 때까지 기다린 후 절단된 조각을 제거하십시오. 관성 정지하고 있는 톱날 가까이에 손을 대면 위험합니다.
▶ 절단이 꼭나지 않았거나 톱 머리가 완전히 아래 위치에 있기 전에 스위치를 풀었을 경우 손잡이를 단단히 잡으십시오. 톱의 제동력으로 톱 머리가 갑자기 아래로 당겨져 부상을 당할 수 있습니다.
▶ 작업장을 청결하게 유지하십시오. 자재가 혼합되면 특히 위험합니다. 경합금 분진은 연소 또는 폭발을 일으킬 수 있습니다.
▶ 절대로 무디거나 금이 간 롤날 혹은 휘거나 손상된 롤날을 사용하지 마십시오. 무디거나 방향이 잘못된 롤날을 사용하면 롤 간격이 아주 좁아져 과도한 마찰, 롤날의 물림 혹은 반동을 유발하게 됩니다.
▶고합금 고속강(HSS)으로 된 톓날은 사용하지 마십시오. 이런 톓날은 쉽게 부러질 수 있습니다.
▶ 향상주축구명의크기와모양(다이아몬드형 또는 원형)이 맞는롭날을사용하십시오.롭날이장착된 장비와맞지않으면중심을벗어난상태로작동되어제어가어려울수있습니다.
▶ 내장된 레이저를 다른 타입의 레이저로 교체하지 마십시오. 이 전동공구에 적합하지 않은 레이저는 사람에게 위험할 수 있습니다.
▶ 절대로 전동공구가 작동하는 동안 절단 부위에서 절단 나머지 조각이나 톼밥 등을 제거하지 마십시오. 툴암을 항상 중립 위치에 두고 나서 전동공구의 스위치를 끄십시오.
▶ 작업을 마치고 나서 톱날이 완전히 식은 후에 톱날을 만지십시오. 톱날이 작업하는 동안 아주 뜨거워질 수 있습니다.
▶ 전동공구에 있는 경고판들이 잘 보이도록 하십시오.
▶ 본 전동공구는 경고 스티커와 함께 공급됩니다("기호와 의미" 도표 참조).

사람이나 동물에게 레이저 광선을 비추 거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유발하거나 눈에 손상을 입을 수 있

습니다.

▶ 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧바로 고개를 돌려 광선을 피하십시오.

▶ 쌍안경 등과 같이 방사선원을 관찰하기 위해 광학식으로 초점이 모아지는 도구를 사용하지 마십시오. 이로 인해 눈이 손상될 수 있습니다.
▶ 쌍안경 또는 유사한 도구를 통해 쳐다보는 사람에게 레이저 광선을 조준하지 마십시오. 이로 인해 그 상대의 눈이 손상될 수 있습니다.
▶ 레이저 장치를 개조하지 마십시오. 사용자 설명서에 나와 있는 설정 방법을 준수할 때 안전한 사용이 보장됩니다.

기호

다음에 나와있는 기호는 귀하의 전동공구를 사용하는 데 중요할 수 있습니다. 그러므로 기호와 그 의미를 잘 기억해 두십시오. 기호를 제대로 이해하면 전동공구를 더욱 쉽고 안전하게 사용할 수 있습니다.

기호와 설명

IEC 60825-1:2014 <0.30mW, 050 nm LASERRADIATION DO NOT EXPOSE USERS OF TELESCOPIC OPTICS CLASS 1N LASER PRODUCT

레이저빔

망원경렌즈를 통하지않고 관찰

레이저등급 1M

전동공구가 작동하는 동안 손을 톱날 쪽으로 두지 마십시오. 톱날에 닫게 되면 상해 위험이 있습니다.

분진 마스크를 착용하십시오.

보안경을 착용하십시오.

귀마개를 착용하십시오. 소음 으로 인해 청각을 상실할 수 있 습니다.

위험 부위! 가능한 한 이부위에 손과 팔, 손가락을 가까이 대지 마십시오.

마이터 각도로 절단작업할 때 위치 조절이 가능한 펜스를 밖으로 당겨 주어야 합니다.

기호와 설명

톱 테이블 연장장치를 이용해 작업물의 끝 부위를 받쳐 주어야 합니다.

max. 216mm 30 mm 롭날의 수치를 확인하십시오. 구멍의 직경은 톨스핀들에 정 확히 맞아야 합니다. 리덕션 링 사용해야 하는 경우, 리덕션 링 의 치수가 블레이드 두께와 구 멍의 직경, 톨스핀들의 직경에 맞는지 확인하십시오. 톨날과 함께 공급되는 리덕션 링을 최 대한 활용하십시오. 롭날 직경은 기호에 적혀 있는 내용과 일치해야 합니다.

툴 암에 설정된 수직 마이터 각 도가 그대로 유지됩니다.

고정레버 열림:

수직 마이터 각도 조절이 가능 합니다.

제품 및 성능 설명

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본 전동공구는 고정식 공구로, 목재를 직선으로 켜는 작업 및 절단하는 작업에 사용해야 합니다. 이때 수평 마이터 각도는 -52^ +60^ 이며, 수직 마이터 각도는 -2^ +47^ 까지 가능합니다.

전동공구의 성능은 경목과 연목, 파티클 보드 및 섬유 판을 절단하도록 설계되어 있습니다.

적합한 톱날을 사용하면 알루미늄 프로파일과 플라스틱을 절단할 수도 있습니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림 이 나와있는 면을 참고하십시오.

(1) 측면 이동장치

(2) 톱밥 배출구

(3) 운반용 손잡이

(4) 깊이 조절자의 조정 나사

(5) 레이저 보호캡

(6) 롤러

(7) 전원스위치용 시동 안전 잠금장치

(8) 전원스위치

(9) 손잡이

(10) 안전반

(11) 하부 안전반

(12) 톱날

(13) 톱테이블 연장장치

(14) 펜스

(15) 위치조절이가능한펜스

(16) 톱테이블

(17) 톱테이블 연장장치의 잠금 레버

(18) (수평)마이터각도 눈금

(19) 작업 표면 보호대

(20) 잠금 브래킷

(21) (수평)다양한 마이터 각도를 위한 잠금 손잡이

(22) (수평)마이터 각도 설정용 레버

(23) 수평 안정장치

(24) (수평)마이터각도용각도표시기

(25) (수평)표준 마이터 각도 표시홈

(26) 조립용 구멍

(27) 흔파인 잡는 부위

(28) 순간 고정 클램프

(29) 표준 마이터 각도 45°, 22.5°, 33.9° 스토퍼(수직)

(30) 보호가드

(31) 깊이조절자

(32) 측면 이동장치 잠금 나사

(33) 육각키(5mm)

(34) 순간 고정 클램프용 구멍

(35) 길이조절자A)

(36) 운반 안전장치

(37) 레이저 경고판

(38) 레이저 전원스위치(절단선 표시)

(39)다양한(수직)마이터각도용잠금 레버

(40) (수직)마이터각도용 눈금

(41) (수직)마이터각도용각도표시기

(42) (수직)표준 마이터 각도 0°스토퍼

(43) 스픈들 잠금장치

(44) 톱날 고정용 육각 볼트

(45) 고정플랜지

(46) 내부 고정 플랜지

(47) 위치조절이가능한펜스의잠금 나사

(48) 나사산 로드

(49) 레이저빔 발사구

390|한국어

(50) 작업 표면 보호대용 볼트

(51) 길이 조절자 잠금 나사 A)

(52) 길이 조절자 클램핑 나사 ^A)

(53) 레이저 위치 설정용 세팅 나사(평행)

(54) (수직)각도 표시기용 볼트

(55) (수직)0°게이지각도용스토퍼볼트

(56) (수직)45°게이지각도용스토퍼볼트

(57) (수평)각도 표시기용 볼트

(58) (수평)마이터각도눈금융 세팅 나사

(59) 접착형 스트랩

(60) 레이저 렌즈의 커버

A) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

제품 사양

슬라이딩 각도 절단기		GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
제품 번호		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181	3 601 M19 141
						3 601 M19 1B1
						3 601 M19 1K1
소비 전력 W 1250 1600 1250 1400 1600
무부하 속도 min ^-1		5600 5600 5600 5600 5600
시동 전류 제한 장치		●●●●●
레이저 유형 nm 650 650 650 650 650
		mW < 0.39 < 0.39 < 0.39 < 0.39 < 0.39
레이저 등급 1M 1M 1M 1M 1M
레이저 라인 분 기점	mrad(전체각도)	1.0 1.0 1.0 1.0 1.0
EPTA-Procedure 01:2014에 따른 중량	kg 17.3 17.3 17.3 17.3 17.3
보호 등급		/	/	/	/	/
적당한 톱날의크기
톱날 직경	mm 216 216 216 216 216
톱날 두께	mm	1.3-1.8	1.3-1.8	1.3-1.8	1.3-1.8	1.3-1.8
최대 절단 폭	mm	3.3	3.3	3.3	3.3	3.3
구멍 직경	mm	30	30	25.4	25.4	25.4

작업물 허용 크기(참조,작업물 허용 크기",페이지394)
자료는 정격전압[U]230V를 기준으로 한 것입니다.전압이 다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다.

소음에 관한 정보

EN 62841-3-9 표준에 따라 산출된 소음 배출량.

전동공구의 A급 소음레벨은 일반적으로 다음과 같습니다: 소음 수준 99 dB(A); 소음 출력 수준 112 dB(A). 오차 K = 3 dB.

귀마개를 착용하십시오!

본 지침에 제시된 소음 배출량은 표준 규격에서 지정한 절차에 따라 측정되었으며, 전동공구를 서로 비교할 때 활용할 수 있습니다. 배출된 소음을 임의로 평가할 때도 사용할 수 있습니다.

제시된 소음 배출량은 전동공구의 주된 용도를 나타냅니다. 전동공구를 다른 용도에 사용하거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제대로 이뤄지지 않은 경우, 소음 배출량에 차이가 발생할 수 있습니다.

이로 인해 전 작업 시간에 걸친 소음 배출량이 현저히 증가할 수 있습니다.

소음 배출량을 정확하게 평가하기 위해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업 시간에 걸친 소음 배출량이 헌저히 감소될 수 있습니다.

조립

▶ 실수로 전동공구가 작동하지 않도록 주의하십시오. 조립을 하거나 전동공구에 모든 작업을 하기 전에 반드시 콘센트에서 전원 플러그를 빼 농으십시오.

공급 내역

전동공구를 처음 사용하기 전에 먼저 아래에 열거된 부품이 모두 공급되었는지 확인해 보십시오:

- Boomal이 조립된 슬라이딩 각도 절단기

-순간 고정 클램프(28)

-육각키(33)

지침: 혹시 전동공구가 손상되지 않았는지 확인해 보십시오.

전동공구를 계속 사용하기 전에 보호장치나 경미하게 손상된 부품이 아무 하자 없이 제대로 기능을 하는 지조심스럽게 확인해 보아야 합니다. 또한 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 없는지 혹은 부품이 손상되지 않았는지 확인하십시오. 기기를 제대로 작동하려면 모든 부품이 올바르게 조립되어 있어야 하고 모든 조건을 만족해야 합니다. 손상된 보호장치나 부품은 지정 서비스 센터에 맡겨 수리하거나 교환하도록 해야 합니다.

고정식 혹은 이동식 조립

▶ 안전한 작업을 하려면 전동공구를 사용하기 전에 먼저 작업대 처렴 안정적이고 평평한 작업면 위에 조립해야 합니다.

작업대에 조립하기(그림 a1-a2 참조)

- 전동공구를 적당한 고정 볼트를 사용하여 작업대 에 고정하십시오. 이때 구멍 (26)을 사용하십시오. 또는

- 전동공구의 아래 부분을 시중에서 구매가 가능한 순간 고정 클램프를 사용하여 작업대에 고정하십시오.

보쉬 절단기 스탠드 조립하기

보쉬사의 GTA-절단기 스탠드를 사용하면 높이 조절이 가능한 발이 있어 전동공구를 각종 바닥 면에 안정된 상태로 세울 수 있습니다. 절단기 스탠드의 작업물 밤 침대는 길죽한 작업물에 작업할 때 받쳐 줍니다.

▶ 절단기 스텐드에 첨부되어 있는 모든 경고 사항과 사용 설명서를 자세히 읽고 지켜야 합니다. 경고 사항과 사용 설명서를 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.

▶ 전동공구를 조립하기 전에 절단기 스탠드를 제대로 세워야 합니다. 절단기 스탠드를 올바르게 세워야 쓰러질 위험이 줄어듭니다.

- 전동공구를 운반 시의 위치로 절단기 스탄드 위에 조립하십시오.

다양한 설치 방법(권장되지 않음!)(그림 a3 참조)

전동공구를 평평하고 안정적인 작업장 바닥에 설치하기 힘든 예외적인 경우, 수평 안전장치의 도움을 받아 전동공구를 설치할 수 있습니다.

▶ 본 전동공구는 수평 안전장치 없이는 안전하게 지행되지 않으며, 특히 최대 수평 그리고/또는 수직 마이터 각도 절단 시 기울어질 수 있습니다.

- 전동공구가 작업대와 일직선이 될 때까지 수평 안전장치(23)를 안 pand으로 돌리십시오.

분진 및 톱밥 추출장치

납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료(크로마트, 목재 보호제)와 혼합되면 암을 유발시키게 됩니다. 석면 성분을 포함한 재료는 전문가만 작업할 수 있습니다.

-가능하면 작업물 소재에 적당한 분진 추출장치를 사용하십시오.

-작업장의통풍이잘되도록하십시오.

- 필터등급 P2가 장착된 호흡 마스크를 사용하십시오.

작업용 재료에 관해 국가가 지정한 규정을 고려하십시오.

▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다.

분진 및 톱밥 추출장치가 분진, 톱밥 혹은 작업물의 파편으로 막힐 수 있습니다.

-이러한 경우 전동공구의 스위치를 끄고 전원 콘센트에서 플러그를 빼십시오.

- 톱날이 완전히 정지할 때까지 기다리십시오.

- 막히게 된 원인을 찾아 해결하십시오.

외부 분진 처리

집진을 위해 톱밥 배출구(2)에도 진공 청소기 호스(035 mm)를 연결하십시오.

-집진호스를톱밥배출구(2)에연결하십시오.

진공 청소기는 작업하는 소재에 적당한 것이어야 합니다.

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리 해야 할 경우에는 특수한 청소기를 사용해야 합니다.

돕날 교환하기(그림 b1-b4 참조)

▶ 톈날을 조립할 때 보호 장갑을 착용하십시오. 톈날에 달게 되면 상해를 입을 수 있습니다.

반드시 허용되는 RPM이 전동공구의 최고 무부하 속도 보다 높은 톓날만을 사용해야 합니다.

이사용설명서에나와있는특성자료에부합하고

EN 847-1 기준에 따라 검증되었다는 것이 표시되어 있는 톓날만 사용하십시오.

본 전동공구는 제조사가 권장하는 작업 자재와 톱날만 사용하십시오. 이를 통해 톱니 과열 현상을 방지할 수 있습니다.

몸날 탈착하기

-전동공구를 작업 위치로 돕니다.

-육각볼트(44)를육각키(5mm)(33)로돌리면서스핀들잠금장치(43)가맞물려고정될때까지미십시오.

-스핀들 잠금장치(43)를 누른 상태에서 SDS 볼트 (44)를 시계 방향으로 돌려 빼내십시오(왼나사!).

-고정플랜지(45)를 분리하십시오.

392|한국어

• 하부 안전반(11)을 뒤쪽 스톱 위치까지 젖히십시오.
• 하부 안전반을 이 위치에 유지한 후 톱날(12)을 교환하십시오.
  -하부 안전반을 천천히 다시 아래로 움직이십시오.

00000

필요에 따라, 장착하기 전에 조립하려는 모든 부품을 깨끗이 닦으십시오.

-하부 안전반(11)을 뒤쪽으로 젖히십시오.하부 안전반을 이 위치에 있도록 하십시오.
-새톱날을 고정 플랜지(46)안쪽에 끼우십시오.

-하부 안전반을 천천히 다시 아래로 움직이십시오.

-고정플랜지(45)및육각볼트(44)를 끼우십시오.스핀들 잠금장치(43)가 맞물려 고정될 때까지 누른다음, 볼트를 시계 반대 방향으로 조이십시오.

□□

다른 장소에서 사용하기 위해 전동공구를 운반할 때 운반 안전장치(36)를 이용하여 수월하게 다룰 수 있습니다.

00 0000

(그림 C-D 참조)

(000)

• 손잡이(9)에 있는 툴암을 아래쪽으로 눌러 운반 안전장치(36)를 푸십시오.
• 운반 안전장치(36)를 바깥쪽으로 끝까지 당기십시오.
• 툴암을 서서히 위쪽으로 움직입니다.

(000)

• 잠금 나사(32)가 조여져 있으면 이를 푸십시오. 툴암을 앞쪽으로 끝까지 당긴 후 잠금 나사를 다시 팔조이십시오.
  -조정 나사(4)를 위쪽 끝까지 체결하십시오.
• 톱테이블(16)을 고정시키려면 잠금 손잡이(21)를 조이십시오.
  -손잡이(9)를 이용하여 툴암을 서서히 아래쪽으로 움직입니다.
• 운반 안전장치(36)가 안쪽 끝까지 들어갈 때까지 툴 암을 아래쪽으로 이동시키십시오.

□□□□

길쪽한 작업물의 경우 끝 부위를 받쳐 주어야 합니다. 톱테이블은 톱테이블 연장장치(13)를 사용하여 좌 촉 및 우촉으로 연장할 수 있습니다.

• 잠금 레버(17)를 위로 젖히십시오.
• 원하는 길이에 맞춰 톱 테이블 연장장치 (13)를 바 갈쪽으로 당기십시오.
• 톱테이블 연장장치를 고정시키려면 잠금 레버 (17)를 다시 아래쪽으로 누르십시오.

마이터 각도 절단 시 절단 방향에 따라 좌측 또는 우측으로 위치 조절이 가능한 펄스 (15) 를 바깥쪽으로 당기거나 또는 완전히 제거하십시오.

-2^-47^ (좌측)	≤ 44^ (좌측)	- 잠금 나사(47)를 .- 좌측으로 위치 조절이 가능한 펜스(15)를 바깥쪽으로 끝까지 당기십시오.
-2^-47^ (좌측)	≥ 45^ (좌측)	- 잠금 나사(47)를 .- 좌측으로 위치 조절이 가능한 펜스(15)를 바깥쪽으로 끝까지 당기십시오.- 위치 조절이 가능한 펜스를 위쪽으로 올려 빼내십시오.- 잠금 나사(47)를 .
-2^-47^ (좌측)	≤ 44^ (우측)	- 잠금 나사(47)를 .- 우측으로 위치 조절이 가능한 펜스(15)를 바깥쪽으로 끝까지 당기십시오.
-2^-47^ (좌측)	≥ 45^ (우측)	- 잠금 나사(47)를 .- 우측으로 위치 조절이 가능한 펜스(15)를 바깥쪽으로 끝까지 당기십시오.- 위치 조절이 가능한 펜스를 위쪽으로 올려 빼내십시오.- 잠금 나사(47)를 .

작업물 고정하기(그림 E 참조)

작업을 안전하게 실시하려면 작업물을 항상 단단히 고정해야 합니다.

크기가 너무 작아 고정하기 어려운 작업물에는 작업하지 마십시오.

• 작업물을 펜스(14)쪽으로 미십시오.
• 함께 공급된 순간 고정 클램프 (28) 를 이에 해당하는 구멍 (34) 중 하나에 끼웁니다.
  -순간 고정 클램프의 나사산 로드 (48)를 작업물 높이에 맞춰 조정하십시오.
• 나사산 로드(48)를 단단히 조여 작업물을 고정시키십시오.

수평 마이터 각도 조절하기

정밀한 절단 작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고, 필요에 따라 다시 조절해야 합니다(참조 „기본 세팅 확인 및 조절하기“, 페이지 395).

수평 표준 마이터 각도 설정하기(그림 F 참조)

자주사용하는 수평 마이터 각도를 신속하고 정확하게 설정하기 위해 톱테이블에 각도 표시 홈(25)이 설정되어 있습니다:

좌측 우측

0^

45^, 31.6^, 22.5^, 15^ 15^, 22.5^, 31.6^, 45^, 60^

• 잠금 손잡이 (21) 가 조여져 있으면 이를 푸십시오.
• 레버(22)를 당겨 원하는 각도 표시 홈이 나올 때까지 톱데이블(16)을 좌측 또는 우측으로 돌리십시오.
• 레버에서 다시 손을 떻니다. 이때 레버가 확실히 표시 홈에 걸려야 합니다.
• 잠금 손잡이 (21) 를 다시 조이십시오.

다양한 수평 마이터 각도 설정하기(그림 G 참조)

수평의 마이터 각도는 (좌측) 52° \~ (우측) 60° 범위에서 조절할 수 있습니다.

• 잠금 손잡이 (21) 가 조여져 있으면 이를 푸십시오.
• 레버(22)를 당기고 동시에 잠금 브래킷(20)이 해당되는 홈에 맞물려 고정될 때까지 미십시오. 이를 통해 톱테이블을 자유롭게 움직일 수 있습니다.
• 톓 테이블 (16)을 각도 표시기 (24)에 원하는 마이터 각도가 보일 때까지 잠금 손잡이 좌우로 돌리십시오.

45°가 넘는 수평 마이터 각도의 경우:

톱 테이블 연장장치(13)를 바깥쪽으로 끝까지 당기십시오(참조„톱 테이블 연장하기(그림 B 참조)“,페이지 392).

• 잠금 손잡이 (21) 를 다시 조이십시오.
• (수평 표준 마이터 각도를 맞추기 위해) 레버(22) 를 다시 풀려면, 레버를 위로 당기십시오. 잠금 브래킷(20) 이 원래의 위치로 돌아가고, 레버(22) 가 각도 표시 홈(25) 에 다시 걸리게 됩니다.

수직 마이터 각도 조절하기

정밀한 절단 작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고, 필요에 따라 다시 조절해야 합니다(참조 „기본 세팅 확인 및 조절하기“, 페이지 395).

수직 표준 마이터 각도 설정하기(그림 H 참조)

자주 사용하는 마이터 각도를 신속하고 정확하게 설정하기 위해 각도 0°, 45°, 22.5° 및 33.9°의 스톱 위치가 미리 정해져 있습니다.

• 잠금 레버(39)를 푸십시오.
  -스토퍼(29)또는(42)를 다음과 같이 설정하십시오:

수직마이 끝부 설정 터각도 위

0°	(42)	스토퍼를 완전히 뒤로 밑니다
45°	(29)	스토퍼를 앞쪽 끝까지 돌립니다
22.5°	(29)	스토퍼를 가운데로 돌립니다
33.9°	(29)	스토퍼를 뒤로 돌립니다

• 손잡이(9)에서 툴 암을 원하는 위치로 움직이십시오.
• 잠금 레버(39)를 다시 조이십시오.

다양한 수직 마이터 각도 설정하기

수직 마이터 각도는 -2^ +47^ 범위에서 조절할 수 있습니다.

• 잠금 레버(39)를 푸십시오.
• 스토퍼(29)를 뒤쪽 끝까지 돌리고 나서 스토퍼(42)를 앞쪽 끝까지 당기십시오. 이제 모든 각도의 설정이 가능합니다.
• 각도 표시기 (41) 에 원하는 수직 마이터 각도가 보일 때까지 손잡이 (9) 에 있는 톨 암을 좌측 또는 우측으로 움직입니다.
• 툴암을 이 위치에서 딱 잡고 잠금 레버(39)를 다시 조입니다.

기계 시동

▶ 전원의 전압에 유의하십시오! 공급되는 전원의 전압은 전동공구의 명판에 표기된 전압과 동일해야 합니다. 230 V 로 표시된 전동공구는 220 V에서도 작동이 가능합니다.

전원 켜기(그림|참조)

- 전동공구를 작동하려면 먼저 시동 안전 잠금장치 (7) 를 중앙으로 민 다음 전원스위치 (8) 를 누른 후 누른 상태를 계속 유지하십시오.

지침: 작업 안전상의 이유로 전원 스위치(8)를 고정할 수 없으므로, 작동 중에 이를 계속 누르고 있어야 합니다.

전원 끄기

- 전원을 끄려면 전원 스위치 (8) 에서 손을 떼십시오.

394|한국어

시동 전류 제한장치

전자식 시동 전류 제한장치는 전동공구의 스위치를 켜 때 그 성능을 제한하여, 16 A 퓨즈를 사용하면 충분 합니다.

지침: 전동공구의 스위치를 겪을 때 즉시 최고 속도로 작동하면 시동 전류 제한장치가 고장입니다. 전동공구를 즉시 서비스 센터에 보내십시오((참조 „AS 센터 및 사용 문의“, 페이지 396) 단락에 나온 주소 참조).

사용방법

절단기에 관한 일반 사항

▶ 절단 작업을 하기 전에 향상 잠금 손잡이 (21) 및 잠금 레버 (39) 를 종 조이십시오. 그렇지 않으면 톱날이 작업물에 걸릴 수 있습니다.
▶ 절단 작업을 할 때 향상 톱날이 펜스, 순간 고정를 램프 혹은 기기의 다른 부위에 땅지 않도록 항상 주의해야 합니다. 경우에 따라 조립된 보조 스토퍼를 제거하거나 조정하십시오.

톱날에 충격을 주거나 힘을 가하지 마십시오. 측면에서 톱날에 압력을 가하지 마십시오.

휘어진 작업물에 작업하지 마십시오. 반드시 작업물은 펜스에 닿을 수 있도록 직선의 모서리가 있어야 합니다.

길고 무거운 작업물에 작업할 경우, 과적되지 않은 끝 부분의 아래쪽을 받쳐 주어야 합니다.

하부 안전반이 제대로 작동하는지 그리고 자유로이 움직이는지 확인해 보십시오. 톱암을 아래쪽으로 끼울 때, 하부 안전반이 열려야 합니다. 톱암을 위쪽으로 끼울 때, 하부 안전반이 톱날 위쪽에서 다시 닫히고 톱암의 최상단 위치에 고정되어야 합니다.

절단선 표시하기(그림 J 참조)

레이저빔이 톱날의 절단선을 표시해줍니다. 절단 작업 시 하부 안전반을 열지 않고도 작업물을 정확하게 위치시킬 수 있습니다.

• 이를 위해 스위치(38)를 통해 레이저빔의 전원을 켜십시오.
  -작업물의절단표시가레이저라인의오른쪽모서리에 있도록 맞추십시오.

지침: 절단 작업을 하기 전에 절단선이 정확하게 표시 되어 있는지 확인하십시오(참조 „레이저 조정하기“, 페이지 395). 레이저빔은 집중적으로 사용할 때 진동 등으로 인해 위치가 바 corporation 수 있습니다.

작업자의 위치(그림 K 참조)

수평마이터각도

수직마이터각도

높이x폭[mm]

0^0^70 × 312

수평 마이터 각 수직 마이터 각 높이 x 폭 [mm] 도 도

45°(우측/좌측)0°70×225

0^45^45× 312

최소 작업물(= 함께 공급된 순간 고정 클램프 (28)를 이용해 톓날의 좌측 또는 우측에 고정할 수 있는 모든 작업물): 100 x 40 mm (길이 x 폭)

최대 절단 깊이(0°/0°):70mm

작업 표면 보호대 교환하기(그림 L 참조)

전동공구를 장기간 사용하면 적색 작업 표면 보호대 (19)가 마모될 수 있습니다.
손상된 작업 표면 보호대를 교환하십시오.

-전동공구를 작업 위치로 듣니다.

• 볼트(50)를 육각키(4mm)로 풀고 나서 오래된 작업 표면 보호대를 빼내십시오.
  -새로운오른쪽작업표면보호대를 끼웁니다.
• 작업 표면 보호대는 볼트(50)를 이용해 최대한 우측으로 체결하여 움직일 수 있는 전체 길이에서 톓 날이 작업 표면 보호대에 닿지 않게 하십시오.
• 새로운 왼쪽 작업 표면 보호대도 마찬가지 방법으로 교환하십시오.

TOP 작업

▶ 절단 작업을 하기 전에 향상 잠금 손잡이 (21) 및 잠금 레버 (39) 를 딱 조이십시오. 그렇지 않으면 톱날이 작업몸에 걸릴 수 있습니다.

측면 이동 없이 톱질하기(절단하기)(그림 M 참조)

• 측면 이동 없이 (소형 가공물을) 절단하는 경우 잠금 나사(32)가 조여져 있으면 이를 푸십시오. 톨암을 펜스(14)방향 스톱 위치까지 밀고 잠금 나사(32)를 다시 조이십시오.
  -필요에 따라 원하는 수평 그리고/또는 수직 마이터 각도를 조절하십시오.
  -작업물을 크기에 맞게 고정하십시오.
  -전동공구의 스위치를 켜십시오.
• 손잡이(9)를 이용하여 툴암을 서서히 아래쪽으로 움직입니다.
  -일정한 속도로 작업물에 절단작업을 하십시오.
• 전동공구의 스위치를 끄고나서 톱날이 완전히 정지할 때까지 기다립니다.
• 툴암을 서서히 위쪽으로 움직입니다.

측면 이동하여 톱질하기

• 측면 이동장치(1)를 이용하여 (폭이 넓은 가공물을)절단하는 경우 잠금 나사(32)가 조여져 있으면 이를 푸십시오.
  -필요에 따라 원하는 수평 그리고/또는 수직 마이터 각도를 조절하십시오.
  -작업물을 크기에 맞게 고정하십시오.
• 톓날이 작업물 앞에 있을 때까지 툴 암을 페스(14)에서 멀리 당기십시오.

-전동공구의스위치를켜십시오.
- 손잡이(9)를 이용하여 툴 암을 서서히 아래쪽으로 움직입니다.
- 이제 툴 암을 페스(14)방향으로 누르고 균일한 이송속도로 가공물을 절단하십시오.
- 전동공구의 스위치를 끄고나서 톓날이 완전히 정지할 때까지 기다립니다.
- 툴암을 서서히 위쪽으로 움직입니다.

동일한 길이의 작업물 절단하기(그림 N 참조)

작업물의 길이가 동일하게 절단하려면 길이 조절자 (35) (액세서리)를 사용할 수 있습니다.

톱테이블 연장장치(13)의 양쪽 면에 길이 조절자를 설치할 수 있습니다.

• 고정 나사(51)를 풀고 길이 조절자(35)를 클램핑 나사(52) 위쪽으로 젖히십시오.
• 잠금 나사(51)를 다시 꽐 조입니다.
• 톱 테이블 연장장치(13)를 원하는 길이로 조정하십시오 (참조 „톱 테이블 연장하기(그림 B 참조)“, 페이지 392).

깊이 조절자 조절하기(홈 절단하기)(그림 0 참조)

홈을 절단하려면 깊이 조절자를 조절해야 합니다.

- 깊이 조절자(31)를 바깥쪽으로 젖히십시오.

• 손잡이(9)에서 툴 암을 원하는 위치로 움직이십시오.
• 나사끝부위가 깊이 조절자(31)에 닿을 때까지 조정 나사(4)를 돌립니다.
• 툴암을 서서히 위쪽으로 움직입니다.

특수한 작업물

휘어지거나 둥근 형태의 작업물을 절단할 경우 특히 미끄러지지 않도록 주의해야 합니다. 절단선에 작업물, 페스 그리고 톱 테이블 사이에 조금의 틈도 있어서는 안됩니다.

필요에 따라 특수한 고정대를 만들어야 합니다.

기본 세팅 확인 및 조절하기

▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.

정밀한 절단 작업을 하려면 전동공구를 집중적으로 사용하고 나서그 기본 세팅 사항을 확인해 보고 필요에 따라 다시 조절해야 합니다.

이 경우 경험이 있어야하고 해당하는 특수공구가 필요합니다.

보쉬 지정 서비스 센터에서 작업을 올바르고 신속하게 처리합니다.

레이저 조정하기

지침: 레이저 기능을 테스트하려면 전동공구를 전원에 연결해야 합니다.

▶레이저를 조정하는 동안(물암이 움직일 경우 등)

절대로 전원스위치를 켜지 마십시오. 전동공구가 실수로 작동하게 되면 상해를 입을 수 있습니다.

-전동공구를 작업 위치로 돕니다.

- 0°각도 표시 홈(25) 이 나올 때까지 톱테이블(16) 을 좌측 또는 우측으로 돌리십시오. 이때 레버(22) 가 확실히 표시 홈에 걸려야 합니다.

확인하기(그림 P1 참조)

-작업물에 직선으로 절단선을 그립니다.
- 손잡이(9)를 이용하여 툴 암을 서서히 아래쪽으로 움직입니다.
-톱날의톱니가절단선과일직선이되도록작업물을맞추십시오.
- 작업물을 이 위치에 유지한 상태에서 툴 암을 서서 히 위로 움직입니다.
-작업물을 제대로 고정하십시오.
- 스위치(38)를 통해 레이저 광선의 전원을 켜십시오.

틀암이 아래쪽으로 내려와도 레이저 광선은 전체 길이에서 작업물의 절단선과 일치해야 합니다.

조절하기(그림 P2 참조)

- 세팅 나사(53)를 적합한 스크류 드라이버로 돌려서 레이저빔 전체 길이가 작업물의 절단선과 평행이 되도록 합니다.

시계 반대 방향으로 돌리면 레이저빔이 왼쪽에서 오른쪽으로, 시계 방향으로 돌리면 레이저빔이 오른쪽에서 왼쪽으로 움직입니다.

수직 표준 마이터 각도 0° 조절하기

-전동공구를 작업 위치로 돕니다.
- 0°각도 표시 홈(25)이 나올 때까지 톱테이블(16)을 좌측 또는 우측으로 돌리십시오. 이때 레버(22)가 확실히 표시 홈에 걸려야 합니다.

확인하기(그림 Q1 참조)

• 각도 게이지를 90°에 맞추고,톱 테이블(16)상에 놓습니다.
  각도 게이지의 암이 전체 길이에 걸쳐 톱날(12)과정 확히 맞아야 합니다.

조절하기(그림 Q2 참조)

- 잠금 레버(39)를 푸십시오.

-스토퍼(42)를 뒤쪽으로 끝까지 미십시오.
-스토퍼 볼트(55)의 고정 너트를 일반 박스렌치 또는 스패너(10 mm)를 이용하여 푸십시오.
-스토퍼 볼트를 각도 게이지의 암이 전 길이에 걸쳐 톓날과 정확이 맞을 때까지 안ifr으로 돌려줍니다.
- 잠금 레버(39)를 다시 조이십시오.
- 그리고 나서 스토퍼 볼트 (55) 의 고정 너트를 다시 조이십시오.

조정 후 각도 표시기 (41) 가 눈금 (40) 의 0° 표시와 일치하지 않을 경우, 일반 십자 스크류 드라이버를 이용하여 볼트 (54) 를 풀고 각도 표시기를 0° 표시에 맞춰 정렬하십시오.

수직 표준 마이터 각도 45° 조절하기

-전동공구를 작업 위치로 돕니다.
- 0°각도 표시 홈(25) 이 나올 때까지 톱테이블(16)을 좌측 또는 우측으로 돌리십시오. 이때 레버(22)가 확실히 표시 홈에 걸려야 합니다.
-스토퍼(29)를 앞쪽으로 끝까지 돌리십시오.
- 잠금 레버(39)를 푸십시오.

396|한국어

- 손잡이 (9) 의 툴 암을 펜스 가 스토퍼 (29) 에 달을 때까지 좌측으로 전환하십시오.

확인하기(그림 R1 참조)

-각도 게이지를 45°에 맞추고,톱테이블(16)위에 놓습니다.

각도 게이지의 암이 전체 길이에 걸쳐 톱날 (12) 과정 확히 맞아야 합니다.

조절하기(그림 R2 참조)

• 스토퍼 볼트(56)의 고정 너트를 일반 박스 렌치 또는 스패너(10 mm)를 이용하여 푸십시오.
  -스토퍼 볼트를 각도 게이지의 암이 전 길이에 걸쳐 톓날과 정확이 맞을 때까지 안짝으로 돌려줍니다.
• 잠금 레버(39)를 다시 조이십시오.
• 그리고 나서 스토퍼 볼트 (56) 의 고정 너트를 다시 조이십시오.

각도 표시기 (41) 가 조절 후에도 눈금 (40) 의 45° 표시와 일치하지 않을 경우, 우선 마이터 각도와 각도 표시기의 0° 설정이 제대로 되었는지 확인해 보십시오. 그리고 나서 45° 수직 마이터 각도의 조절을 반복하십시오.

수평의 마이터 각도용 눈금 맞추기

-전동공구를 작업 위치로 듣니다.
- 0° 각도 표시 홈(25) 이 나올 때까지 톱 테이블(16)을 좌측 또는 우측으로 돌리십시오. 이때 레버(22)가 확실히 표시 홈에 걸려야 합니다.

확인하기:(그림 S1 참조)

-각도 게이지를 90°에 맞추고,펜스(14)와톱날 (12)사이의톱테이블(16)상에 놓습니다.

각도 게이지의 암이 전체 길이에 걸쳐 톈날 (12) 과정 확히 맞아야 합니다.

조절하기:(그림 S2 참조)

• 십자스크류 드라이버를 이용하여 4개의 세팅 나사 (58) 를 모두 풀고, 톱 테이블 (16) 을 눈금 (18) 을 이용하여 각도 게이지의 암이 전 길이에 걸쳐 톱날과 일치할 때까지 돌려줍니다.
  -볼트를 다시 딱조입니다.

조정 후 각도 표시기(24) 가 눈금(18) 의 0° 표시와 일치하지 않을 경우, 십자스크류 드라이버를 이용하여 볼트(57) 를 풀고 각도 표시기를 0° 표시에 맞춰 정렬 하십시오.

운반(그림 T 참조)

전동공구를 운반하기 전에 다음의 조치를 취해야 합니다:

• 잠금 나사(32)가 조여져 있으면 이를 푸십시오. 툴암을 앞쪽으로 끝까지 당긴 후 잠금 나사를 다시 딱조이십시오.
• 깊이 조절자(31) 가 완전히 안쪽 끝까지 들어가 있는지, 툴암을 움직일 때 조정 나사(4) 가 깊이 조절자에 땐지 않고 파인 곳 안으로 관통하여 잘 맞는지 확인해 보십시오.
• 전동공구를 운반할 때의 위치로 놓습니다.
• 전동공구에 고정되어 있지 않은 모든 액세서리 부품을 제거하십시오.

사용하지 않는 톱날들은 운반할 때 가능하면 케이스에 넣어 잠가 두십시오.

• 벨크로 스트랩 (59)을 이용하여 전원 케이블을 묶어 두십시오.
• 전동공구의 운반용 손잡이 (3) 를 잡거나 톱 테이블에서는 측면으로 홈 파인 잡는 부위 (27) 쪽을 잡으십시오.
  ▶ 전동공구를 운반할 때는 운반용 장치만 사용해야 하며, 어떠한 경우에도 보호 장치를 사용하지 마십시오.

보수 정비 및 서비스

보수 정비 및 유지

▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.
▶안전하고 올바른 작동을 위하여 전통공구와 전통 공구의 통풍구를 향상 깨끗이 하십시오.

연결 코드를 교환해야 할 경우 안전을 기하기 위해 보쉬사나 보쉬 지정 전동공구 서비스 센터에 말겨야 합니다.

하부 안전반은 항상 자유로이 움직이고 저절로 닫할 수 있어야 합니다.그렇기 때문에 하부 안전반 주위를 항상 깨끗이 해야 합니다.

매번 작업을 마치고 나서 분진과 톱밥을 압력 공기로 불어 내거나 브러시를 사용하여 제거하십시오.

롤러(6)를 정기적으로 닦아 주십시오.

레이저 장치를 청소하려면 레이저 커버(60)를 바깥 쪽으로 돌린 후 브러시를 이용하여 분진을 제거하십시오(그림 U 참조).

별매 액세서리

제품 번호

순간 고정 클램프 1609 B04 224

작업 표면 보호대 1609 B03 717

먼지 백 1609 B05 010

길이 조절자 1609 B02 365

길이 조절자용 잠금 나사 1609 B00 263

목재, 판 소재 및 패널용 톡날

톱날 216 x 30 mm, 48개 톡니 2608 640 641

플라스틱 및 비철금속용 톡날

톱날 216 x 30 mm, 80개 톡니 2608 640 447

톱날 216 x 25.4 mm, 80개 톡니 2608 642 993

라미네이트 바닥재용 톡날

톱날 216 x 30 mm, 60개 톡니 2608 642 133

톱날 216 x 25.4 mm, 60개 톡니 2608 642 995

AS 센터 및 사용 문의

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다

www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

콜센터

080-955-0909

처리

기기와 액세서리 및 포장 등은 환경 친화적인 방법으로 재생할 수 있도록 분류하십시오.

전동공구를 가정용 쓰레기로 처리하지 마십시오!

오직 EU 국가에만 해당:

전기장치 및 전자장치 노후기기에 관한 유럽 가이드라인 2012/19/EU 및 국가별 해당 법에 따라 더 이상 사용 불가능한 진공청소기는 별도로 수거하여 환경보호 규정에 따라 재활용해야 합니다.

Iny
