NAVODILA ZA UPORABO GCM 8 SJL BOSCH

Robert Bosch Power Tools GmbH 70538 Stuttgart GERMANY www.bosch-pt.com 1 609 92A 4D3 (2018.08)TS / 463 1 609 92A 4D3 GCM 8 SJL Professional HEAVY DUTY BOSCH de Original botriebsanleitung en Original instructions fr Notice origineale es Manual original pt Manual original lt Istruzioni originali nl Corspronkelijke gebruiksaanwijzing da Original brugsanvisning sv Brussanvisning Original no Original driftinstruks fi Alkuperäset orijest ell l'auritumo obryawırophonç tr Original glerme talinost pl Instrakça originalna cs Pövodni návod k použivani sk Pövodni návod na použide hu Erdebi használat utasitás ru Originalne rukovodstvo po эксплуатации uk Originalna instruçida z експлуатації kk Пайдану урокадулиныки, тупускасы re Instrucjuni originale bg Originalna instruçidae mik Originalna упаство за работа sr Originalna upirstvo za rad sl Izvira navodila hr Originalne upute za rad et Alguaparane kasutujuhend lv Instrukcijas originálvalodá lt Original instrukcija zh 正本使用说明书 zh 原始使用说明书 ko 사模具 실명서 원목 th uipaldebriorla İsümlunibü ınhusbu id Potuniuk Potuniuk untuk Ponggun- aan Original vi Bâng gehe hürung dân sûr dung ar دليل التشغيل الأصلî fa دفتریکه راستمای اصلî

Električna sigurnost

Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem.

Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.

Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.

(27) Žleb za zahvatanje

(28) Stega

(29) Graničnik standardnog ugla iskošenja 45°, 22,5° i 33,9° (vertikalni)

Pomeranje granične šine

Maksimalni radni komadi:

Horizontalni ugao iskošenja	Vertikalni ugao iskošenja	Visina x širina [mm]
0° 0° 70 x 312
45° (desno/levo)	0° 70 x 225
0° 45° 45 x 312
45° (levo)	45° 45 x 225
45° (desno)	45° 45 x 225

Minimalni radni komadi (= svi radni komadi koji mogu da se pritegnu isporučenom stegom (28) levo ili desno od lista testere): 100 x 40 mm (dužina x širina) maks. dubina reza (0°/0°): 70 mm

Zamena umetnih ploča (pogledajte sliku L)

Crvene umetne ploče (19) mogu nakon duže upotrebe električnog alata da se pohabaju. Umetne ploče koje su u kvaru zamenite.

Posebni radni komadi

Pri testerisanju izvijenih ili okruglih radnih komada morate ih posebno obezbediti od klizanja. Na liniji sečenja ne sme nastati zazor između radnog komada, šine graničnika i postolja testere.

Ako je potrebno morate izraditi specijalne držače.

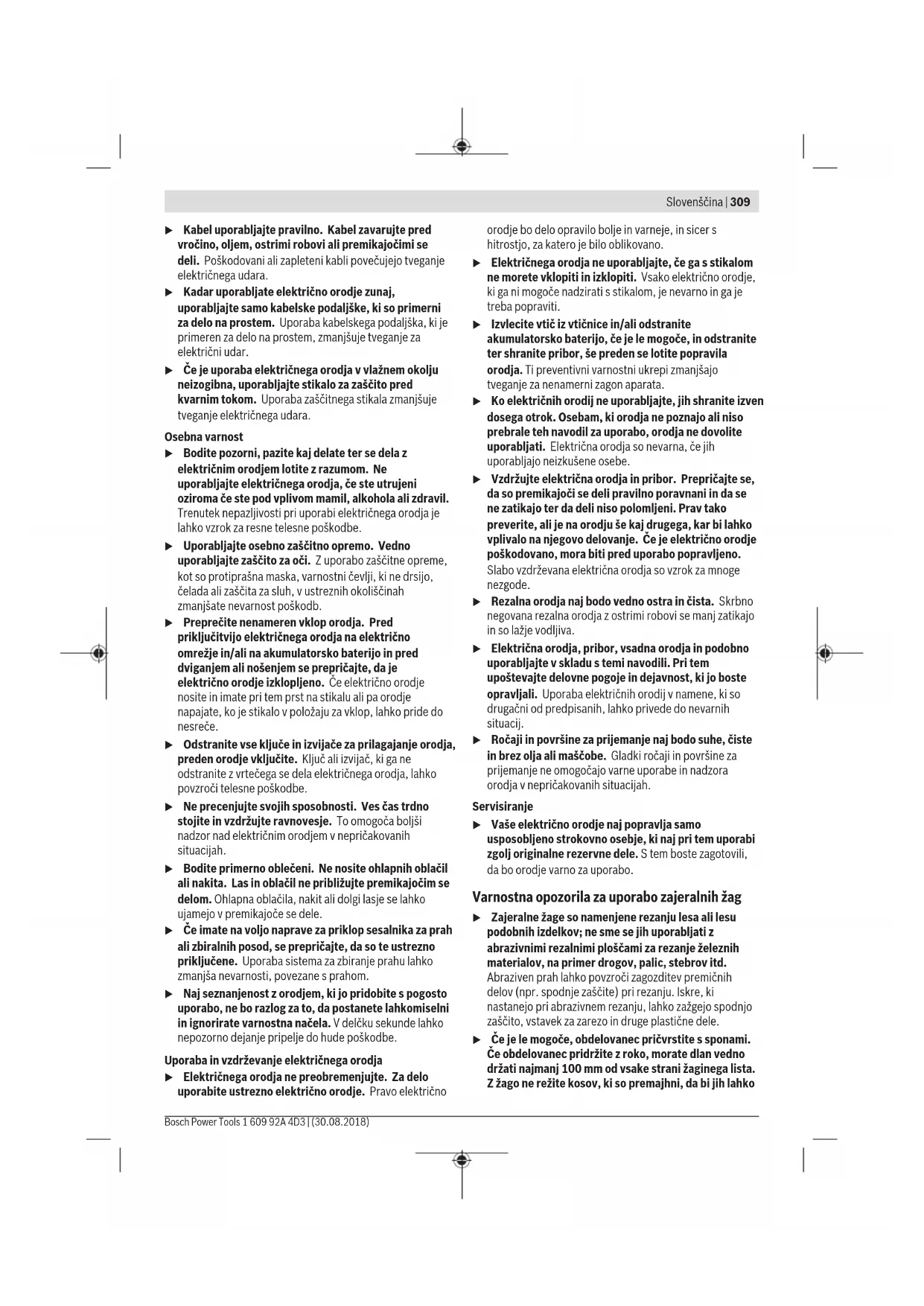

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod.

Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.

▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.

Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno

orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.

Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za uporabo zajeralnih žag

Zajeralne žage so namenjene rezanju lesa ali lesu podobnih izdelkov; ne sme se jih uporabljati z abrazivnimi rezalnimi ploščami za rezanje železnih materialov, na primer drogov, palic, stebrov itd. Abraziven prah lahko povzroči zagozditev premičnih delov (npr. spodnje zaščite) pri rezanju. Iskre, ki nastanejo pri abrazivnem rezanju, lahko zažgejo spodnjo zaščito, vstavek za zarezo in druge plastične dele.
Če je le mogoče, obdelovanec pričvrstite s sponami. Če obdelovanec pridržite z roko, morate dlan vedno držati najmanj 100 mm od vsake strani žaginega lista. Z žago ne režite kosov, ki so premajhni, da bi jih lahko

310 | Slovenščina

varno vpeli ali pridržali z roko. Če dlan držite preblizu žaginega lista, je nevarnost za poškodbe v primeru stika z listom večja.

Obdelovanec se ne sme premikati. Pričvrstiti ali pridržati ga morate ob vodilo in mizo. Obdelovanca ne potiskajte pod list oziroma ga na nikakršen način ne režite prostoročno. Prosti ali premikajoči se obdelovanci lahko z visoko hitrostjo odletijo, kar lahko povzroči telesne poškodbe.
- Žago potisnite skozi obdelovanec. Žage ne vlecite skozi obdelovanec. Za žaganje dvignite žagino glavo in jo potegnite nad obdelovanec, ne da bi se ga z njo dotaknili. Nato zaženite motor, žagino glavo pritisnite navzdol in žago potisnite skozi obdelovanec. Pri rezanju v smeri vleka lista se lahko zgodi, da se žagin list povzpne na vrh obdelovanca in mehanizem z listom grobo izvrže proti upravljavcu.
Z dlanjo nikoli ne segajte čez črto načrtovanega reza, niti pred žagin list ali za njim. Zelo nevarno je obdelovanec držati prekrižano, t. j. će ga z levo roko držite na desni strani lista in obratno.
▶ Ko se žagin list vrti, z nobeno roko ne segajte za vodilo bližje od 100 mm s katere koli strani žaginega lista, zato, da bi odstranili odrezke ali opravili kakšen drug poseg. Razdalje med vrtečim se žaginim listom in roko ni mogoče jasno oceniti in se lahko resno poškodujete.
Pred rezanjem preverite obdelovanec. Če je obdelovanec upognjen ali zvit, ga s spono pričvrstite z zunanjo upognjeno stranjo proti vodilu. Vsakič se prepričajte, da vzdolž reza med obdelovancem, vodilom in mizo ni prostora. Upognjeni ali zviti obdelovanci se lahko zasukajo ali premaknejo in pri rezu zagozdijo vrteč se žagin list. V obdelovancu ne sme biti žebljev ali tujkov.
Žage ne uporabljajte, dokler z mize ne pospravite vsega orodja, ostankov lesa itd. Na mizi sme ostati le obdelovanec. Vrteči se list lahko drobir, koščke lesa ali druge predmete, ki se ga dotikajo, izvrže z visoko hitrostjo.
▶ Režite samo en obdelovanec naenkrat. Naloženih obdelovancev ni mogoče ustrezno pričvrstiti ali speti, med rezom pa se lahko zataknejo ob list ali premaknejo.
▶ Pred uporabo se prepričajte, da je zajeralna žaga vpeta ali nameščena na ravni, trdni delovni površini. Na ravni in trdni površini je nevarnost, da zajeralna žaga izgubi stabilnost, manjša.
Svoje delo načrtujte. Vsakič ko spremenite kot rezanja ali zajere, se prepričajte, da je prilagodljivo vodilo pravilno nastavljeno, da podpira obdelovanec in ne ovira lista ali varovalnega sistema. Brez obdelovanca na mizi in brez vklopa orodja pomaknite žagin list v smeri načrtovanega reza in tako zagotovite, da nič ne ovira vodila ali da vanj ne morete zarezati.
Priskrbite si primerno oporo (npr. podaljške mize, tesarske koze itd.) za obdelovanec, ki je širši ali daljši od površine mize. Če obdelovancev, daljših ali širših od mize zajeralne žage, ne podprete čvrsto, se lahko

prevrnejo. Če se odrezan kos ali obdelovanec prevrne, lahko dvigne spodnjo zaščito ali pa ga vrteči se list izvrže.

▶ Ne prosite druge osebe za pomoč namesto podaljška mize ali dodatne opore. Če podpora za obdelovanec ni stabilna, se lahko list zagozdi ali pa se obdelovanec med žaganjem premakne in vas skupaj s pomočnikom povleče proti vrtečemu se listu.
▶ Odrezanega kosa se nikakor ne sme stisniti ali pritisniti ob vrteč se žagin list. Če ga blokirate, npr. z omejevalniki dolžine, se lahko odrezan kos zagozdi ob list, ta pa ga lahko izvrže z veliko silo.
▶ Okrogle obdelovance, npr. palice ali cevi, vedno pričvrstite s spono ali pritrdilnim elementom, oblikovanim za ustrezno podporo. Palice se med rezom rade zavrtijo, zaradi česar se list „zagrize“ in obdelovanec skupaj z vašo dlanjo potegne k sebi.
- List mora najprej doseči polno hitrost, šele nato se lahko dotakne obdelovanca. S tem zmanjšate tveganje, da bi obdelovanec izvrglo.
Če se obdelovanec ali list zagozdi, izklopite zajeralno žago. Počakajte, da se vsi premikajoči se deli ustavijo, in izvlecite vtič iz vtičnice ter/ali odstranite akumulatorsko baterijo. Šele nato začnite odstranjevati zagozden material. Če nadaljujete z žaganjem kljub zagozdenemu materialu, lahko izgubite nadzor nad orodjem ali poškodujete zajeralno žago.
▶ Po koncu reza spustite stikalo, držite žagino glavo navzdol, počakajte, da se list ustavi, in šele nato odstranite odrezan kos. Nikar ne segajte z dlanjo v bližino lista, ki se ustavlja.
Če izvajate nepopoln rez ali će stikalo spustite, preden je žagina glava v najnižjem položaju, trdno držite za ročaj. Žagino glavo lahko pri ustavljanju žage nenadoma povleče navzdol, kar lahko povzroči telesne poškodbe.
▶ Delovno mesto naj bo čisto. Še posebej so nevarne mešanice materialov. Prah lahkih kovin lahko zagori ali eksplodira.
▶ Ne uporabljajte topih, razpokanih, zvitih ali poškodovanih žaginih listov. Žagini listi s topimi in napačno usmerjenimi zobmi zaradi preozke reže žaganja povzročijo povečano trenje, zatikanje žaginega lista in povratni udarec.
▶ Ne uporabljajte žaginih listov iz visoko legiranega hitroreznega jekla (jeklo HSS). Takšni žagini listi se lahko hitro zlomijo.
Vedno uporabljajte žagine liste z odprtinami za vpenjalni trn ustreznih velikosti in oblik (diamantne v primerjavi z okroglimi). Žagini listi, ki ne ustrezajo vpenjalni opremi na žagi, se lahko med delovanjem zamaknejo, kar povzroči izgubo nadzora.
Vgrajenega laserja ne zamenjajte z laserjem drugega tipa. Laser, ki ni primeren za to električno orodje, je lahko nevaren za ljudi.
Nikoli ne odstranjujte ostankov rezanja, lesenih ostružkov ali podobnega iz območja rezanja, medtem ko električno orodje obratuje. Vedno najprej prestavite

vzvod na ročaju v pozicijo mirovanja in izklopite električno orodje.

▶ Po končanem delu ne prijemajte žaginega lista, dokler se ne ohladi. Žagin list se pri delu zelo segreje.
▶ Opozoril na električnem orodju nikoli ne zakrivajte.
Električnemu orodju je priložena opozorilna nalepka (glejte tabelo „Simboli in njihov pomen“).

Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi, povzročite nesrečo ali

poškodbe oči.

Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
Za opazovanje vira sevanja ne uporabljajte optičnih instrumentov, kot so daljnogledi itd. S tem si lahko poškodujete oči.
Laserskega žarka ne usmerjajte v osebe, ki gledajo skozi daljnogled ali podobno napravo. S tem jim lahko poškodujete oči.
▶ Ne spreminjajte laserske naprave. Nastavitvene možnosti, ki so opisane v teh navodilih za uporabo, lahko uporabljate brez nevarnosti.

Simboli

Naslednji simboli so lahko pomembni za uporabo električnega orodja. Simbole in njihov pomen si zapomnite. Pravilna razlaga simbolov vam pomaga, da lahko električno orodje bolje in varneje uporabljate.

Simboli in njihov pomen

IEC 0825-1:2010<0.39mW, 650 am

LASER RADIATIONDO NOT EXPOSE USERS OFTELESCOPIC OPTICSLClass IM LASER PRODUCT

S teleskopsko optiko ne glejte neposredno v laserski žarek

Razred laserja 1M

Med delovanjem električnega orodja z rokami ne segajte v območje žaganja. Pri stiku z žaginim listom obstaja nevarnost poškodbe.

Nosite zaščitno masko proti prahu.

Nosite zaščitna očala.

Nosite zaščito za sluh. Izpostavljenost hrupu lahko povzroči izgubo sluha.

Simboli in njihov pomen

Območje nevarnosti! Dlani, prste in roke držite kolikor je mogoče stran od tega območja.

Pri žaganju zajeralnih kotov morate potegniti prestavljiv prislonski trak navzven.

Obdelovance je treba na prostem koncu podložiti ali podpreti s pomočjo podaljška rezalne mize.

ø 30 mm

Upoštevajte ustrezne dimenzije žaginega lista. Premer odprtine mora natančno ustrezati vretenu orodja. Če potrebujete reducirni obroč, morajo njegove dimenzije ustrezati debelini osnovne plošče, premeru odprtine žaginega lista in premeru vretena orodja. Uporabite reducirne obroče, ki so priloženi žaginemu listu. Premer žaginega lista se mora ujemati z navedbo na simbolu.

Zaprt vpenjalni vzvod: nastavljeni navpični zajeralni kot roke orodja ostaja nespremenjen.

Odprt vpenjalni vzvod: možnost nastavljanja navpičnih zajeralnih kotov.

Opis izdelka in njegovega delovanja

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje se uporablja kot stacionarno orodje za izvajanje ravnih vzdolžnih in prečnih rezov v les. Možni so vodoravni zajeralni koti od -52° do +60° in navpični zajeralni koti od -2° do +47°.

Električno orodje je dovolj zmogljivo za žaganje trdega in mehkega lesa ter ivernih in vlaknenih plošč.

Pri uporabi ustreznih žaginih listov je možno žaganje aluminijastih profilov in plastike.

312 | Slovenščina

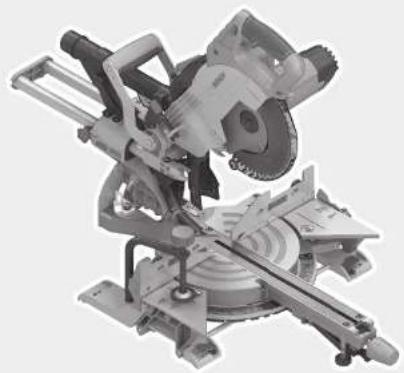

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.

(1) Potezni mehanizem
(2) Izmet ostružkov
(3) Ročaj za prenašanje
(4) Vijak za nastavitev omejevalnika globine
(5) Pokrov laserja
(6) Drsni valj
(7) Protivklopna zapora stikala za vklop/izklop
(8) Stikalo za vklop/izklop
(9) Ročaj
(10) Zaščitni pokrov
(11) Nihajni zaščitni pokrov
(12) Žagin list
(13) Podaljšek rezalne mize
(14) Prislonska letev
(15) Premična prislonska letev
(16) Rezalna miza
(17) Vpenjalni vzvod podaljška rezalne mize
(18) Skala za nastavitev zajeralnega kota (vodoravno)
(19) Vložna plošča
(20) Blokirna sponka
(21) Pritrdilni čep za poljubne zajeralne kote (vodoravno)
(22) Ročica za prednastavitev zajeralnega kota (vodoravno)
(23) Zaščita pred prevrnitvijo
(24) Kazalnik zajeralnega kota (vodoravno)
(25) Zareze za standardne zajeralne kote (vodoravno)
(26) Izvrtine za namestitev
(27) Prijemalo
(28) Spona
(29) Prislon standardnih zajeralnih kotov 45°, 22,5° in 33,9° (navpično)
(30) Odvajalnik ostružkov

(31) Omejevalnik globine
(32) Pritrdilni vijak poteznega mehanizma
(33) Šesterorobi ključ (5 mm)
(34) Izvrtine za spono
(35) Dolžinski prislon ^A)
(36) Transportno varovalo
(37) Opozorilna nalepka laserja
(38) Stikalo za vklop/izklop laserja (označitev linije reza)
(39) Vpenjalni vzvod za poljubne zajeralne kote (navpično)
(40) Skala za nastavitev zajeralnega kota (navpično)
(41) Kazalnik zajeralnega kota (navpično)
(42) Prislon standardnega zajeralnega kota 0° (navpično)
(43) Blokada vretena
(44) Vijak s šestrobo glavo za pritrditev žaginega lista
(45) Vpenjalo
(46) Notranja vpenjalna prirobnica
(47) Blokirni vijak premične prislonske letve
(48) Navojni drog
(49) Izstopna odprtina laserskega žarka
(50) Vijaki za vložno ploščo
(51) Blokirni vijak dolžinskega prislona ^A
(52) Pritrdilni vijak dolžinskega prislona ^A)
(53) Nastavitveni vijak za pozicioniranje laserja (vzporednost)
(54) Vijak za kazalec kota (navpično)
(55) Prislonski vijak za zajeralni kot 0° (navpično)
(56) Prislonski vijak za zajeralni kot 45° (navpično)
(57) Vijak za kazalnik kota (vodoravno)
(58) Nastavni vijaki skale za zajeralni kot (vodoravno)
(59) Sprijemalni trak
(60) Pokrov laserske leče
A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Potezna žaga GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Številka izdelka		3 601 M19 161	3 601 M19 1..	3 601 M19 1C1	3 601 M19 181
					3 601 M19 1B1
					3 601 M19 1K1
Nazivna moč W 1250 1600 1250 1400 1600
Število vrtljajev vprostem teku	min^-1	5600	5600	5600	5600
Omejitevzagonskega toka		● ● ● ● ●
Tip laserja nm 650 650 650 650 650

1 609 92A 4D3 | (30.08.2018) Bosch Power Tools

Dovoljene mere obdelovanca (glejte „Dovoljene mere obdelovanca“, Stran 317)
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Informacija o hrupu

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-3-9.

Raven hrupa razreda A za električno orodje običajno znaša: raven zvočnega tlaka 99 dB(A); raven zvočne moči 112 dB(A). Negotovost K = 3 dB.

Uporabljajte zaščito za sluh!

Vrednosti emisij hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primerne so tudi za začasno oceno obremenjenosti s hrupom.

Navedena vrednost emisij hrupa velja za glavne načine uporabe električnega orodja. Če se električno orodje uporablja še v druge namene, z neustreznimi nastavki ali pri nezadostnem vzdrževanju, lahko vrednosti emisij hrupa odstopajo. To lahko obremenjenost s hrupom med uporabo občutno poveča.

Za natančnejšo oceno emisij hrupa morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obremenjenost s hrupom med delom občutno zmanjša.

Namestitev

▶ Preprečite nenameren zagon električnega orodja. Pred montažo pribora ali drugimi popravki na električnem orodju izvlecite omrežni vtič iz vtičnice.

Obseg dobave

Pred prvo uporabo električnega orodja preverite, ali ste prejeli vse spodaj navedene dele:

• Potezna žaga z nameščenim žaginim listom
• Spona (28)
• Šestrobi ključ (33)

Opomba: električno orodje preverite glede morebitnih poškodb.

Pred nadaljnjo uporabo električnega orodja morate skrbno preveriti, ali zaščitne naprave in morebitni lažje poškodovani deli delujejo brezhibno in v skladu z njihovo namembnostjo.

Preverite, ali premični deli brezhibno delujejo ter se ne zatikajo in ali so deli poškodovani. Vsi deli morajo biti pravilno nameščeni in vsi pogoji izpolnjeni, da je zagotovljeno brezhibno delovanje.

Poškodovane zaščitne naprave in deli morajo biti strokovno popravljeni ali zamenjani na pooblaščenem servisu.

Stacionarna ali premična namestitev

Da zagotovite varno uporabo, je treba električno orodje pred uporabo namestiti na ravno in stabilno delovno površino (npr. delovni pult).

Namestitev na delovno površino (glejte sliki a1-a2)

- Električno orodje s primernim navojnim spojem pritrdite na delovno površino. Uporabite izvrtine (26).

ali

– Noge električnega orodja z običajnimi sponami trdno pritrdite na delovno površino.

Namestitev na Boschevo delovno mizo

Boscheve delovne mize GTA podpirajo električno orodje na vsaki podlogi, saj imajo višinsko nastavljive noge. Nosilci obdelovanca na delovni mizi podpirajo dolge obdelovance.

▶ Preberite vsa varnostna opozorila in navodila, ki so priložena delovni mizi. Neupoštevanje opozoril in

314 | Slovenščina

navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Pred namestitvijo električnega orodja delovno mizo pravilno sestavite. Brezhibna postavitev je pomembna, da preprečite zrušenje mize.
- Električno orodje na delovno mizo namestite v transportnem položaju.

Premična namestitev (ni priporočljiva!) (glejte sliko a3)

Če električnega orodja izjemoma ni mogoče namestiti na ravno in stabilno delovno površino, ga lahko namestite z zaščito pred prevrnitvijo.

Brez zaščite pred prevrnitvijo električno orodje ni varno nameščeno in se lahko zlasti pri žaganju pod največjimi vodoravnimi in/ali navpičnimi zajeralnimi koti prevrne.
- Zaščito pred prevrnitvijo (23) privijajte ali odvijajte, dokler električno orodje ni uravnano na delovni površini.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

• Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.
• Poskrbite za dobro zračenje delovnega mesta.
• Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Prah, odrezki ali odlomki obdelovanca lahko blokirajo sesalnik za prah/odrezke.

– Izklopite električno orodje in potegnite omrežni vtič iz vtičnice.
- Počakajte, da se žagin list popolnoma ustavi.
- Ugotovite in odstranite vzrok blokade.

Odsesavanje z zunanjim sesalnikom

Za odsesavanje lahko na izmet ostružkov (2) priključite cev sesalnika (∅ 35 mm).

- Cev sesalnika priključite na izmet odstružkov (2).

Sesalnik za prah mora biti primeren za obdelovanec.

Za odsesavanje izredno zdravju nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.

Menjava žaginega lista (glejte slike b1-b4)

▶ Pri namestitvi žaginega lista nosite zaščitne rokavice.

Pri dotiku žaginega lista obstaja nevarnost poškodbe.

Uporabljajte samo žagine liste z višjo največjo dovoljeno hitrostjo od števila vrtljajev v prostem teku električnega orodja.

Uporabljajte samo žagine liste, ki ustrezajo podatkom, navedenim v teh navodilih za uporabo, in ki so preizkušeni po EN 847-1 ter ustrezno označeni.

Uporabljajte samo žagine liste, ki jih je priporočil proizvajalec električnega orodja in ki so primerni za material, ki ga želite obdelati. S tem boste preprečili pregrevanje zob žaginega lista pri žaganju.

Odstranitev žaginega lista

– Električno orodje namestite v delovni položaj.
- Vijak z notranjim šesterorobom (44) vrtite s šesterorobim ključem (5 mm) (33) in sočasno pritiskajte na blokado vretena (43), dokler se ne zaskoči.
- Blokado vretena (43) držite pritisnjeno in vijak (44) odvijte v smeri urnega kazalca (levi navoj!).
- Odstranite vpenjalno prirobnico (45).
- Nihajni zaščitni pokrov (11) povlecite nazaj do prislona.
– Nihajni zaščitni pokrov zadržite v tem položaju in odstranite žagin list (12).
– Nato počasi spustite nihajni zaščitni pokrov.

Namestitev žaginega lista

Po potrebi pred montažo očistite vse dele, ki jih boste namestili.

– Nihajni zaščitni pokrov (11) pomaknite nazaj. Nihajni zaščitni pokrov držite v tem položaju.
- Novi žagin list namestite na notranjo vpenjalno prirobnico (46).

▶ Pri namestitvi upoštevajte, da mora biti smer rezanja zob (smer puščice na žaginem listu) usklajena s smerjo puščice na pokrovu!

– Nato počasi spustite nihajni zaščitni pokrov.
- Namestite vpenjalno prirobnico (45) in vijak z notranjim šesterorobom (44). Na blokado vretena (43) pritiskajte, dokler se ne zaskoči, vijak pa privijte v nasprotni smeri urnega kazalca.

Delovanje

▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

Transportno varovalo (glejte sliko A)

Transportno varovalo (36) omogoča lažje ravnanje z električnim orodjem med transportom na različna mesta uporabe.

Odstranitev varovala električnega orodja (delovni položaj)

• Z ročajem (9) roko orodja potisnite nekoliko navzdol, da razbremenite transportno varovalo (36).
• Transportno varovalo (36) popolnoma izvlecite.
• Roko orodja počasi povlecite navzgor.

Namestitev varovala električnega orodja (transportni položaj)

• Če je pritrdilni vijak (32) privit, ga odvijte. Roko orodja potegnite popolnoma naprej in ponovno privijte pritrdilni vijak.
• Vijak (4) tesno privijte.
• Za blokado rezalne mize (16) privijte nastavitveni čep (21).
• Ročaj orodja (9) počasi pomaknite navzdol.
• Ročaj orodja potiskajte navzdol, dokler ni mogoče transportnega varovala (36) pritisniti popolnoma navznoter.

Priprava na delo

Podaljšanje rezalne mize (glejte sliko B)

Dolge obdelovance je treba na prostem koncu podložiti ali podpreti.

S pomočjo podaljškov lahko rezalno mizo (13) razširite v levo in desno.

• Vpenjalni vzvod (17) poklopite navzgor.
  – Podaljšek rezalne mize (13) izvlecite do želene dolžine.
• Vpenjalni vzvod (17) znova pritisnite navzdol, da pritrdite podaljšek rezalne mize.

Premik prislonske letve

(glejte slike C-D)

Pri žaganju zajeralnih kotov je treba glede na smer rezanja izvleči oz. povsem odstraniti levo ali desno premično prislonsko letev (15).

Navpični zajeralni kot	Vodoravni zajeralni kot
-2^ - 47^ (levo)	≤ 44^ (levo)	- Odvijte blokirni vijak (47).- Levo premično prislonsko letev (15) izvlecite do konca.
-2^ - 47^ (levo)	≥ 45^ (levo)	- Odvijte blokirni vijak (47).- Levo premično prislonsko letev (15) izvlecite do konca.- Dvignite premično prislonsko letev.- Odstranite blokirni vijak (47).
-2^ - 47^ (levo)	≤ 44^ (desno)	- Odvijte blokirni vijak (47).- Desno premično prislonsko letev (15) izvlecite do konca.
-2^ - 47^ (levo)	≥ 45^ (desno)	- Odvijte blokirni vijak (47).- Desno premično prislonsko letev (15) izvlecite do konca.- Dvignite premično prislonsko letev.- Odstranite blokirni vijak (47).

Pritrditev obdelovanca (glejte sliko E)

Da zagotovite optimalno varnost pri delu, morate obdelovanec vedno trdno vpeti. Ne obdelujte obdelovancev, ki so premajhni za vpenjanje.

• Obdelovanec trdno pritisnite na prislonsko letev (14).
• Priloženo spono (28) vstavite v eno od za to predvidenih izvrtin (34).
• Navojni drog (48) spone nastavite glede na višino obdelovanca.
• Navojni drog (48) močno privijte in tako pritrdite obdelovanec.

Nastavitev vodoravnih zajeralnih kotov

Za zagotavljanje natančnih rezov morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti (glejte „Preverjanje in izvajanje osnovnih nastavitev“, Stran 317).

Nastavitev vodoravnega standardnega zajeralnega kota (glejte sliko F)

Za hitro in natančno nastavitev vodoravnih zajeralnih kotov, ki jih pogosto uporabljate, so na rezalni mizi ustvarjene zareze (25):

levo desno

0^

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

• Če je nastavitveni čep (21) privit, ga odvijte.
• Potegnite ročico (22) in rezalno mizo (16) vrtite, dokler ne dosežete želene leve ali desne zareze.
  – Nato ročico ponovno spustite. Ročica se mora občutno zaskočiti v zarezo.
  – Nastavitveni čep (21) ponovno privijte.

Nastavitev poljubnih vodoravnih zajeralnih kotov (glejte sliko G)

Vodoravni zajeralni kot je mogoče nastaviti v območju od 52° (levo) do 60° (desno).

- Če je nastavitveni čep (21) privit, ga odvijte.

316 | Slovenščina

• Povlecite za ročico (22) in sočasno pritiskajte na blokirno sponko (20), dokler se ta ne zaskoči v za to predviden utor. Zdaj lahko rezalno mizo prosto premikate.
• Rezalno mizo (16) z nastavitvenim čepom zasukajte v levo ali desno, da se na kazalniku kota (24) prikaže želeni vodoravni zajeralni kot.

Za vodoravne zajeralne kote nad 45°:

podaljšek rezalne mize (13) povsem izvlecite (glejte „Podaljšanje rezalne mize (glejte sliko B)“, Stran 315).

– Nastavitveni čep (21) ponovno privijte.

- Ročico (22) povlecite navzgor, da jo ponovno sprostite (za nastavitev vodoravnih standardnih zajeralnih kotov). Blokirna sponka (20) se vrne v prvotni položaj, ročica (22) pa se lahko ponovno zaskoči v zarezo (25).

Nastavitev navpičnih zajeralnih kotov

Za zagotavljanje natančnih rezov morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti (glejte „Preverjanje in izvajanje osnovnih nastavitev“, Stran 317).

Nastavitev navpičnega standardnega zajeralnega kota (glejte sliko H)

Za hitro in natančno nastavitev navpičnih zajeralnih kotov, ki jih pogosto uporabljate, je orodje opremljeno s prisloni za kote 0°, 45°, 22,5° in 33,9°.

- Sprostite vpenjalni vzvod (39).

– Prislone (29) ali (42) nastavite na naslednji način:

navpični zajeralni kot	Prislon Nastavitev
0°	(42)	Prislon potisnite v celoti nazaj
45°	(29)	Prislon zavrtite povsem naprej
22,5°	(29)	Prislon obrnite v sredino
33,9°	(29)	Prislon zavrtite nazaj

- Roko orodja z ročajem (9) namestite v želeni položaj.

- Vpenjalni vzvod (39) ponovno zategnite.

Nastavitev poljubnih navpičnih zajeralnih kotov

Navpični zajeralni kot je mogoče nastaviti v območju od -2° do +47°.

- Sprostite vpenjalni vzvod (39).

- Prislon (29) zavrtite povsem nazaj in povlecite prislon (42) povsem naprej.

Tako je na razpolago celotno obračalno območje.

- Z ročajem (9) obrnite roko orodja v levo ali desno, da bo kazalnik kota (41) kazal želeni navpični zajeralni kot.

- Roko orodja zadržite v tem položaju in potem znova zategnite vpenjalni vzvod (39).

Uporaba

▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na označevalni tablici električnega orodja. Orodje, ki je

označeno z 230 V, lahko priključite tudi na napetost 220 V.

Vklop (glejte sliko I)

- Za zagon električnega orodja najprej potisnite blokado vklopa (7) v sredino, nato pa pritisnite na stikalo za vklop/izklop (8) in ga držite pritisjenega.

Opomba: iz varnostnih razlogov stikala za vklop/izklop (8) ni mogoče zapahniti, temveč ga je treba med uporabo orodja neprekinjeno držati pritisnjenega.

Izklop

- Za izklop spustite stikalo za vklop/izklop (8).

Omejitev zagonskega toka

Elektronska omejitev zagonskega toka omeji zmogljivost električnega orodja pri vklopu in omogoča delovanje z varovalko 16 A.

Opomba: će električno orodje takoj po vklopu deluje s polnim številom vrtljajev, omejitev zagonskega toka ne deluje. Električno orodje nemudoma pošljite servisni službi, naslovi (glejte „Servisna služba in svetovanje uporabnikom“, Stran 319).

Navodila za delo

Splošna navodila za žaganje

Pred žaganjem vedno zategnite nastavitveni čep (21) in vpenjalni vzvod (39). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu.

▶ Pri vseh rezih morate najprej zagotoviti, da se žagin list nikoli ne more dotakniti prislonske letve, spone ali drugih delov orodja. Odstranite nameščene pomožne prislone ali jih ustrezno nastavite.

Žagin list zaščitite pred udarci in sunki. Ne izpostavljajte ga stranskemu pritisku.

Ne obdelujte ukrivljenih obdelovancev. Obdelovanec mora imeti raven rob za naleganje na prislonsko letev.

Dolge in težke obdelovance je treba na prostem koncu podložiti ali podpreti.

Prepričajte se, da nihajni zaščitni pokrov pravilno deluje in se lahko prosto premika. Pri premikanju roke orodja navzdol se mora nihajni zaščitni pokrov odpreti. Pri premikanju roke orodja navzgor se mora nihajni zaščitni pokrov nad žaginim listom znova zapreti in se zaskočiti v najvišjem položaju roke orodja.

Označevanje linije rezanja (glejte sliko J)

Laserski žarek prikazuje rezalno linijo žaginega lista. Na ta način lahko natančno namestite obdelovanec za žaganje, ne da bi morali pri tem odpreti nihajni zaščitni pokrov.

- V ta namen s stikalom (38) vklopite laserski žarek.

– Oznako na obdelovancu poravnajte z desnim robom laserske linije.

Opomba: pred žaganjem preverite, ali je linija rezanja še vedno pravilno označena (glejte „Nastavitev laserja“, Stran 317). Laserski žarek se lahko premakne npr. zaradi tresljajev pri intenzivni uporabi.

Položaj uporabnika (glejte sliko K)

▶ Ne smete se postaviti pred električno orodje v linijo žaginega lista, temveč vedno le zamaknjeno ob strani žaginega lista. Tako telo zaščitite pred morebitnim povratnim udarcem.

– Dlani, prstov in rok ne približujte vrtečemu se žaginemu listu.
– Pred roko orodja ne križajte rok.

Dovoljene mere obdelovanca
Največji obdelovanci:

Vodoravni zajeralni kot	Navpični zajeralni kot	Višina x širina [mm]
0° 0° 70 x 312
45° (desno/levo) 0° 70 x 225
0° 45° 45 x 312
45° (levo) 45° 45 x 225
45° (desno) 45° 45 x 225

Najmanjši obdelovanci (= vsi obdelovanci, ki jih je mogoče s priloženo spono (28) vpeti na levi ali desni strani žaginega lista): 100 x 40 mm (dolžina x širina)

Maks. globina reza (0°/0°): 70 mm

Menjava vložnih plošč (glejte sliko L)

Rdeče vložne plošče (19) se lahko pri daljši uporabi električnega orodja obrabijo.

Okvarjene vložne plošče zamenjajte.

– Električno orodje namestite v delovni položaj.
- S šesterorobim ključem (4 mm) odvijte vijake (50) in odstranite stare vložne plošče.
- Namestite novo desno vložno ploščo.
– Vložno ploščo z vijaki (50) privijte kolikor je mogoče na desni, da se žagin list po celotni dolžini premikanja orodja ne more dotakniti vložne plošče.
- Te delovne korake analogno ponovite za novo levo vložno ploščo.

Žaganje

Pred žaganjem vedno zategnite nastavitveni čep (21) in vpenjalni vzvod (39). Žagin list bi se lahko v nasprotnem primeru zataknil v obdelovancu.

Žaganje brez potega (čelilno žaganje) (glejte sliko M)

• Če je pritrdilni vijak (32) privit, ga za žaganje brez poteznega mehanizma (manjši obdelovanci) odvijte. Roko orodja potisnite do prislona v smeri prislonske letve (14) in ponovno privijte pritrdilni vijak (32).
• Po potrebi nastavite želeni vodoravni in/ali navpični zajeralni kot.
• Obdelovanec trdno vpnite glede na njegove mere.
• Vklopite električno orodje.
• Roko orodja z ročajem (9) počasi pomaknite navzdol.
• Obdelovanec žagajte z enakomernim potiskanjem.
  – Električno orodje izklopite in počakajte, da žagin list povsem obmiruje.
  – Roko orodja počasi povlecite navzgor.

Potezno žaganje

• Če je pritrdilni vijak (32) privit, ga za žaganje s poteznim mehanizmom (1) (široki obdelovanci) odvijte.
  – Po potrebi nastavite želeni vodoravni in/ali navpični zajeralni kot.
• Obdelovanec trdno vpnite glede na njegove mere.
• Roko orodja od prislonske letve (14) povlecite tako daleč, da je žagin list pred obdelovancem.
  – Vklopite električno orodje.
• Roko orodja z ročajem (9) počasi pomaknite navzdol.
• Roko orodja pritisnite proti prislonski letvi (14) in obdelovanec prežagajte z enakomernim potiskanjem.
• Električno orodje izklopite in počakajte, da žagin list povsem obmiruje.
  – Roko orodja počasi povlecite navzgor.

Žaganje enako dolgih obdelovancev (glejte sliko N)

Za preprosto žaganje enako dolgih obdelovancev lahko uporabite dolžinski prislon (35) (pribor).

Dolžinski prislon lahko namestite na obeh straneh podaljška rezalne mize (13).

• Odvijte blokirni vijak (51) in dolžinski prislon (35) namestite na pritrdilni vijak (52).
• Blokirni vijak (51) ponovno privijte.
  – Nastavite želeno dolžino podaljška rezalne mize (13) (glejte „Podaljšanje rezalne mize (glejte sliko B)“, Stran 315).

Nastavitev omejevalnika globine (rezanje utora) (glejte sliko O)

Omejevalnik globine je treba za žaganje utorov ustrezno nastaviti.

• Omejevalnik globine (31) pomaknite navzven.
• Roko orodja z ročajem (9) namestite v želeni položaj.
  – Nastavitveni vijak (4) vrtite, dokler se konec vijaka ne dotakne omejevalnika globine (31).
  – Roko orodja počasi povlecite navzgor.

Posebni obdelovanci

Upognjene in okrogle obdelovance je treba ustrezno zavarovati proti zdrsavanju. Na liniji rezanja ne sme nastati reža med obdelovancem, prislonsko letvijo in rezalno mizo. Po potrebi morate izdelati posebna držala.

Preverjanje in izvajanje osnovnih nastavitev

▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

Da zagotovite natančne reze, morate po intenzivni uporabi preveriti osnovne nastavitve električnega orodja in jih po potrebi ponovno nastaviti.

Za to potrebujete izkušnje in ustrezno orodje.

To delo bo hitro in zanesljivo opravila Boscheva servisna delavnica.

Nastavitev laserja

Opomba: za preizkus delovanja laserja mora biti električno orodje priključeno na električno napajanje.

318 | Slovenščina

Med nastavljanjem laserja (npr. pri premikanju roke orodja) nikoli ne smete vklopiti stikala za vklop/izklop. Nenameren zagon električnega orodja lahko povzroči poškodbe.

- Rezalno mizo (16) zavrtite do zareze (25) za 0°. Ročica (22) se mora občutno zaskočiti v zarezo.

Preverjanje (glejte sliko P1)

- Na obdelovanec narišite ravno rezalno linijo.

- Roko orodja z ročajem (9) počasi pomaknite navzdol.

- Obdelovanec naravnajte tako, da so obje žaginega lista poravnani z rezalno linijo.

- Obdelovanec pridržite v tem položaju in roko orodja počasi dvignite.

- Vpnite obdelovanec.

- S stikalom (38) vklopite laserski žarek.

Laserski žarek mora biti po celotni dolžini poravnan z rezalno linijo na obdelovancu, tudi će roko orodja premikate navzdol.

Nastavitev (glejte sliko P2)

– Nastavitveni vijak (53) z ustreznim izvijačem vrtite, dokler ni laserski žarek po celotni dolžini poravnan z linijo reza na obdelovancu.

Vrtenje v nasprotni smeri urnega kazalca premika laserski žarek z leve proti desni, vrtenje v smeri urnega kazalca pa premika laserski žarek z desne proti levi.

Nastavitev navpičnega standardnega zajeralnega kota 0°

- Rezalno mizo (16) zavrtite do zareze (25) za 0°. Ročica (22) se mora občutno zaskočiti v zarezo.

Preverjanje (glejte sliko Q1)

- Merilo kota nastavite na 90° in ga položite na rezalno mizo (16).

Krak merila kota mora biti po celotni dolžini poravnan z žaginim listom (12).

Nastavitev (glejte sliko Q2)

- Sprostite vpenjalni vzvod (39).

- Prislon (42) potisnite povsem nazaj.

- Z običajnim obročnim ali viličastim ključem (10 mm) odvijte protimatico prislonskega vijaka (55).

- Prislonski vijak privijajte ali odvijajte, dokler ni krak merila kota po celotni dolžini poravnan z žaginim listom.

- Vpenjalni vzvod (39) ponovno zategnite.

– Nato ponovno zategnite protimatico prislonskega vijaka (55).

Če kazalnik kota (41) po nastavitvi ni v isti liniji z oznako 0° na skali (40), odvijte vijak (54) z običajnim križnim izvijačem in naravnajte kazalnik kota vzdolž oznake 0°.

Nastavitev navpičnega standardnega zajeralnega kota 45°

- Rezalno mizo (16) zavrtite do zareze (25) za 0°. Ročica (22) se mora občutno zaskočiti v zarezo.

– Prislon (29) zavrtite popolnoma naprej.

- Sprostite vpenjalni vzvod (39).

- Roko orodja z ročajem (9) obrnite v levo, da prislonski vijak naleže na prislonu (29).

Preverjanje (glejte sliko R1)

- Merilo kota nastavite na 45° in ga položite na rezalno mizo (16).

Krak merila kota mora biti po celotni dolžini poravnan z žaginim listom (12).

Nastavitev (glejte sliko R2)

- Z običajnim obročnim ali viličastim ključem (10 mm) odvijte protimatico prislonskega vijaka (56).

- Prislonski vijak privijajte ali odvijajte, dokler ni krak merila kota po celotni dolžini poravnan z žaginim listom.

- Vpenjalni vzvod (39) ponovno zategnite.

– Nato ponovno zategnite protimatico prislonskega vijaka (56).

Če kazalnik kotov (41) po nastavitvi nista v isti liniji z oznako 45° na skali (40), najprej še enkrat preverite nastavitev 0° za navpični zajeralni kot in kazalnik kota. Nato ponovite nastavitev navpičnega zajeralnega kota 45°.

Naravnanje skale za vodoravni zajeralni kot

- Rezalno mizo (16) zavrtite do zareze (25) za 0°. Ročica (22) se mora občutno zaskočiti v zarezo.

Preverjanje (glejte sliko S1)

- Merilo kota nastavite na 90° in ga postavite med prislonsko letev (14) in žagin list (12) na rezalno mizo (16).

Krak merila kota mora biti po celotni dolžini poravnan z žaginim listom (12).

Nastavitev (glejte sliko S2)

- S križnim izvijačem odvijte vse štiri nastavne vijake (58) in rezalno mizo (16) skupaj s skalo (18) zavrtite tako daleč, da bo krak merila kota po celotni dolžini poravnan z žaginim listom.

- Ponovno zategnite vijake.

Če kazalnik kota (24) po nastavitvi ni v isti liniji z oznako 0° na skali (18), odvijte vijak (57) z običajnim križnim izvijačem in naravnajte kazalnik kota vzdolž oznake 0°.

Transport (glejte sliko T)

Pred transportom električnega orodja izvedite naslednje korake:

- Če je pritrdilni vijak (32) privit, ga odvijte. Roko orodja potegnite popolnoma naprej in ponovno privijte nastavitveni vijak.

- Omejevalnik globine (31) mora biti potisnjen popolnoma navznoter, nastavitveni vijak (4) pa je mogoče skozi izvrtino med premikanjem roke orodja namestiti tako, da se ne dotika omejevalnika globine.

- Odstranite vse dele pribora, ki jih ni mogoče trdno namestiti na električno orodje.

Če je mogoče, neuporabljene žagine liste med transportom položite v zaprto posodo.

• Omrežni kabel povežite s sprijemalnim trakom (59).
• Električno orodje med prenašanjem držite za ročaj (3) ali za prijemali (27) ob strani rezalne mize.
• Za transportiranje električnega orodja uporabljajte samo transportne priprave in nikoli zaščitnih priprav.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Da bi se izognili ogrožanju varnosti v primeru, da morate zamenjati priključni kabel, storite to na Boschevem servisu ali pooblaščenem servisu za električna orodja Bosch. Nihajni zaščitni pokrov se mora vedno prosto gibati in se samostojno zapreti. Zato poskrbite, da bo območje okrog nihajnega zaščitnega pokrova vedno čisto.

Po vsakem delovnem postopku z izpihovanjem s tlačnim zrakom ali s čopičem odstranite prah in ostružke.

Drsni valjček (6) morate redno čistiti.

Za čiščenje laserske enote pokrov laserja (60) zasukajte navzven in s čopičem odstranite prah (glejte sliko U).

Pribor

Številka izdelka

Spona 1 609 B04 224

Vložne plošče 1 609 B03 717

Vreča za prah 1 609 B05 010

Dolžinski prislon 1 609 B02 365

Blokirni vijak dolžinskega prislona 1 609 B00 263

Žagini listi za les, plošče, opaže in letve

Žagin list 216 x 30 mm, 48 zob 2 608 640 641

Žagini listi za plastiko in neželezne kovine

Žagin list 216 x 30 mm, 80 zob 2 608 640 447

Žagin list 216 x 25,4 mm, 80 zob 2 608 642 993

Žagini listi za vse vrste laminatnih tal

Žagin list 216 x 30 mm, 60 zob 2 608 642 133

Žagin list 216 x 25,4 mm, 60 zob 2 608 642 995

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Odlaganje

Električno orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.

Električnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.

Hrvatski

Sigurnosne napomene

Uobičajena sigurnosna upozorenja za električne alate

UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim

alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.

Električna sigurnost

Zatvorena stezna poluga:

Otvorena stezna poluga:
