PANDUAN PENGGUNA GCM 8 SJL BOSCH

408 | Bahasa Indonesia

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.

Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.

Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.

▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.

▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.

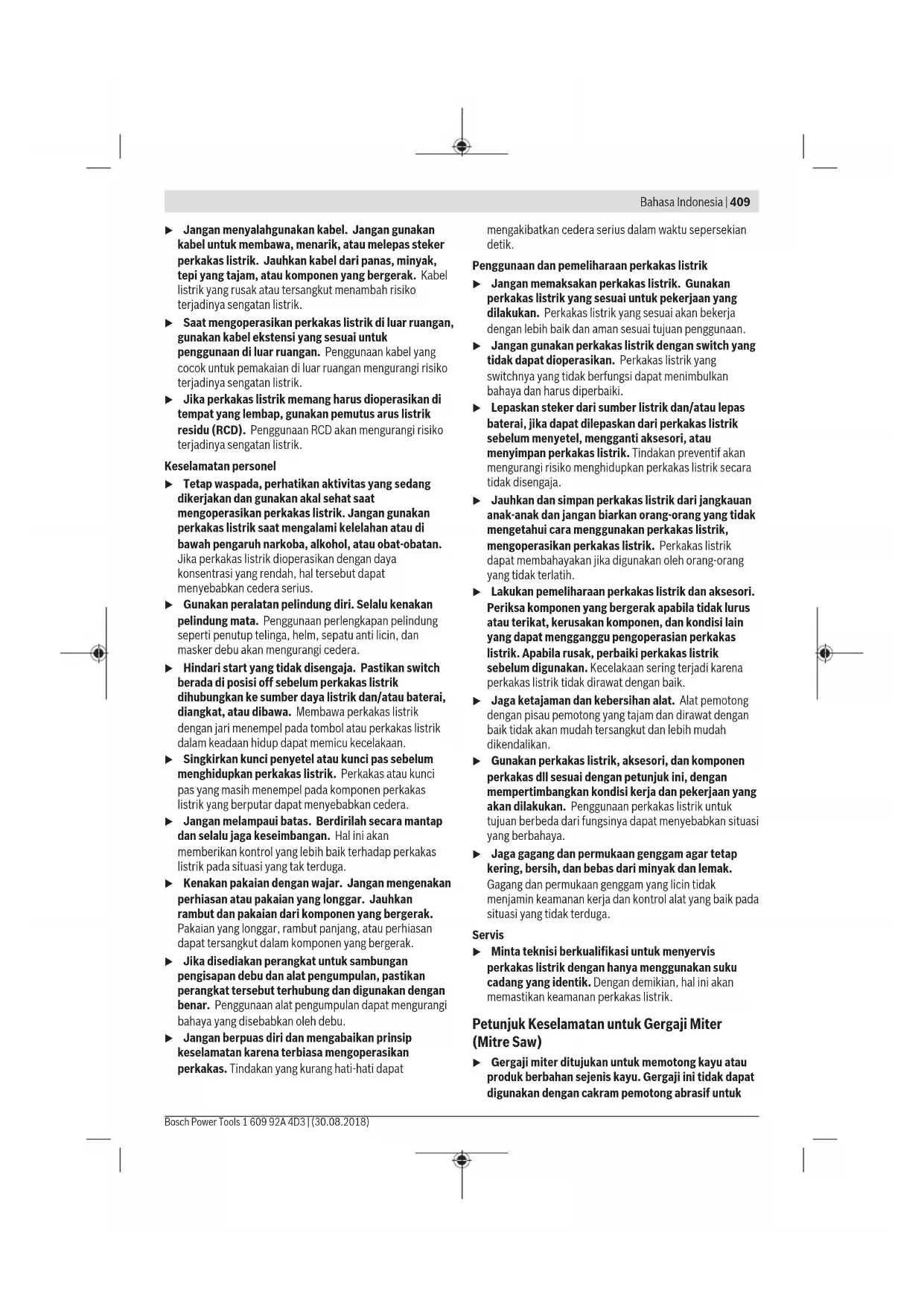

Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.
▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.
▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat

mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.
▶ Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Servis

▶ Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.

▶ Gergaji miter ditujukan untuk memotong kayu atau produk berbahan sejenis kayu. Gergaji ini tidak dapat digunakan dengan cakram pemotong abrasif untuk

410 | Bahasa Indonesia

memotong material dari besi seperti batang, tongkat, tiang, dll. Debu abrasif menyebabkan komponen yang bergerak, seperti pelindung bagian bawah, menjadi tersendat. Percikan api dari pemotongan abrasif akan membakar pelindung bawah, sisipan kerf dan bagian berbahan plastik lainnya.

Jika mungkin, gunakan penjepit untuk menyokong benda kerja. Jika benda kerja dipegang dengan tangan, Anda harus selalu menjaga jarak tangan Anda setidaknya 100 mm dari masing-masing bilah gergaji. Jangan menggunakan gergaji ini untuk memotong benda yang terlalu kecil meski dijepit dengan aman atau dipegang dengan tangan. Jika tangan berada terlalu dekat dengan bilah gergaji, akan terdapat risiko cedera yang lebih tinggi karena kontak dengan bilah.
Benda kerja harus dalam keadaan tidak bergerak dan dijepit atau dipegang dengan ditekan ke pelindung dan ke meja. Jangan mengumpankan benda kerja secara bebas ke bilah atau memotong dengan tangan kosong dengan cara apa pun. Benda kerja yang bebas atau bergerak dapat terlempar dengan kecepatan tinggi, dan menyebabkan cedera.
Tekan gergaji dengan mendorongnya ke benda kerja. Jangan memotong dengan menarik gergaji pada benda kerja. Untuk memotong, angkat kepala gergaji dan tarik keluar ke atas benda kerja tanpa memotongnya, lalu hidupkan mesin, tekan kepala gergaji ke bawah dan kemudian dorong sambil menekan gergaji ke benda kerja. Memotong dengan pull stroke (menarik gergaji sambil ditekan ke benda kerja) dapat menyebabkan bilah gergaji naik ke atas benda kerja dan rakitan bilah terlempar dengan keras ke arah operator.

Jangan pernah menyilangkan tangan pada garis yang hendak dipotong baik di depan maupun di belakang bilah gergaji. Memegang benda kerja dengan "tangan menyilang" yaitu memegang benda kerja di sebelah kanan bilah gergaji dengan tangan kiri, atau sebaliknya, sangatlah berbahaya.

Jangan mencoba meraih ke belakang pelindung kurang dari 100 mm dari masing-masing bilah gergaji dengan tangan, guna melepaskan potongan kayu, atau karena alasan lainnya saat bilah sedang berputar. Jarak bilah gergaji yang berputar ke tangan dapat menjadi tidak mudah terlihat dan dapat menyebabkan cedera serius.

Teliti benda kerja sebelum memotong. Jika benda kerja bengkok atau melengkung, jepitlah dengan bagian luar yang melengkung menghadap ke pelindung. Selalu pastikan bahwa tidak terdapat celah antara benda kerja, pelindung dan meja sepanjang garis pemotongan. Benda kerja yang bengkok atau melengkung dapat berputar atau bergeser dan dapat menyebabkan lilitan pada bilah gergaji yang berputar saat pemotongan. Tidak boleh terdapat paku atau benda asing di dalam benda kerja.

Jangan gunakan gergaji sampai meja bebas dari semua peralatan, potongan kayu, dll. selain benda kerja. Puing-puing kecil atau potongan-potongan kayu yang terlepas atau objek lainnya yang mengenai bilah yang berputar dapat terlempar dengan kecepatan tinggi.

Potonglah hanya satu benda kerja dalam satu waktu. Benda kerja yang ditumpuk tidak dapat dijepit atau ditahan dengan benar dan dapat melilit pada bilah atau bergeser selama pemotongan.

▶ Pastikan gergaji miter dipasang atau ditempatkan pada permukaan kerja yang kuat dan rata sebelum digunakan. Permukaan kerja yang kuat dan rata akan membuat gergaji miter tidak mudah goyah.

▶ Buatlah rencana kerja. Setiap kali Anda mengubah setelan kemiringan atau sudut 45 derajat (mitre angle), pastikan pelindung yang dapat disetel telah disesuaikan dengan benar untuk menyokong benda kerja dan tidak akan mengganggu bilah atau sistem pelindung. Gerakkan bilah gergaji untuk menyimulasikan satu potongan penuh tanpa menekan tombol "ON" dan tanpa adanya benda kerja di meja untuk memastikan tidak akan terdapat gangguan atau bahaya terpotongnya pelindung.

Sediakan sokongan yang memadai seperti meja tambahan, kuda-kuda penyangga, dll untuk benda kerja yang berukuran lebih lebar atau lebih panjang dari permukaan meja. Benda kerja yang berukuran lebih lebar atau lebih panjang dari meja gergaji miter dapat terbalik jika tidak disokong dengan aman. Jika benda yang terpotong atau benda kerja terbalik, benda dapat mencabut pelindung bawah atau terlempar oleh bilah yang berputar.

Jangan meminta orang lain untuk menjadi penyokong sebagai pengganti meja tambahan. Penyokong untuk benda kerja yang goyah dapat menyebabkan bilah melilit atau benda kerja bergeser selama operasi pemotongan dan menarik Anda dan asisten Anda menuju ke bilah yang berputar.

Bagian yang dipotong tidak boleh mendesak atau ditekan, dengan alat apa pun, ke bilah gergaji yang berputar. Jika terperangkap, yaitu karena menggunakan pembatas (length stop), bagian yang dipotong dapat terjepit dan menekan bilah lalu terlempar dengan keras.

Selalu gunakan penjepit atau dudukan yang dirancang untuk menyokong dengan baik benda berbentuk bundar seperti tangkai silinder atau pipa. Tangkai silinder memiliki kecenderungan tergulir saat dipotong, yang menyebabkan bilah menusuk dan menarik benda kerja maupun tangan Anda menuju ke bilah.

Biarkan bilah mencapai kecepatan penuh sebelum menyentuh benda kerja. Hal ini akan mengurangi risiko terlemparnya benda kerja.

Jika benda kerja atau bilah mengalami kemacetan, matikan gergaji miter. Tunggulah hingga semua bagian yang bergerak berhenti dan cabut steker dari sumber daya dan/atau lepas baterai. Lalu bebaskan benda yang macet. Meneruskan memotong dengan

benda kerja yang terjepit dapat menyebabkan gergaji miter kehilangan kendali atau rusak.

▶ Setelah selesai memotong, lepaskan switch, turunkan kepala gergaji, dan tunggu hingga bilah gergaji berhenti sebelum mengangkat benda yang dipotong. Meraih dengan tangan di dekat bilah yang berjalan sangatlah berbahaya.
Genggam pegangan dengan kuat saat memotong sebagian atau saat melepas switch sebelum kepala gergaji benar-benar di posisi bawah. Tindakan pengereman gergaji dapat menyebabkan kepala gergaji tiba-tiba tertarik ke bawah, yang menyebabkan risiko cedera.
Jaga tempat pengerjaan tetap bersih. Campuran bahan yang berserakan cukup berbahaya. Debu logam yang kecil dapat terbakar atau menimbulkan ledakan.
Jangan menggunakan mata gergaji yang tumpul, retak, bengkok, atau rusak. Mata gergaji dengan gigigigi yang tumpul atau bengkok mengakibatkan celah pemotongan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit, dan terjadi sentakan.
Jangan menggunakan mata gergaji yang terbuat dari baja kecepatan tinggi (baja HSS). Mata gergaji dari bahan ini mudah patah.
Selalu gunakan bilah gergaji dengan ukuran dan bentuk lubang poros yang sesuai (belah ketupat versus bulat). Bilah gergaji yang tidak sesuai dengan perangkat keras yang terpasang pada gergaji akan bergerak tidak simetris dan mengakibatkan kehilangan kendali.
Jangan mengganti laser pada perkakas listrik ini dengan laser tipe yang berbeda. Laser yang tidak cocok pada perkakas listrik ini dapat berbahaya bagi orang lain.
Jangan pernah menyingkirkan sisa-sisa pemotongan, serbuk kayu, dan semacamnya dari bidang pemotongan jika perkakas listrik dalam keadaan hidup. Gerakkan kepala perkakas selalu ke posisi normal dahulu dan kemudian matikan perkakas listrik.
▶ Setelah digunakan, jangan memegang mata gergaji yang masih panas, tunggulah hingga menjadi dingin. Selama penggunaannya, mata gergaji menjadi sangat panas.
Jangan pernah menutupi atau melepas label tentang keselamatan kerja yang ada pada perkakas listrik.
▶ Alat ukur dikirim dengan label peringatan (ditandai dengan nomor pada gambar alat ukur di halaman grafis).

Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan

seseorang, menyebabkan kecelakaan, atau merusak mata.

Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser.

Jangan gunakan alat optik seperti teropong dan sejenisnya untuk mengamati sumber radiasi. Hal tersebut dapat merusak mata Anda.
Jangan mengarahkan sinar laser pada orang yang sedang melihat melalui teropong atau sejenisnya. Hal tersebut dapat merusak mata.
Jangan mengubah peralatan laser. Anda dapat menggunakan opsi pengaturan yang dijelaskan pada petunjuk penggunaan mesin dengan aman.

Simbol-simbol

Simbol-simbol berikut dapat membantu Anda dalam menggunakan perkakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan lebih baik dan aman.

Simbol dan artinya

Sinar laser Jangan melihat langsung dengan optik teleskop Kelas laser 1M

Jangan mendekatkan tangan Anda pada area pemotongan saat perkakas listrik beroperasi. Sentuhan pada mata gergaji dapat mengakibatkan cedera.

Pakailah masker debu.

Pakailah kacamata pelindung.

Pakailah pelindung telinga. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran Anda dapat berkurang.

Area berbahaya! Jauhkan tangan, jari atau lengan dari area ini.

Pada waktu memotong bersudut, rel penghenti harus ditarik ke luar.

412 | Bahasa Indonesia

Simbol dan artinya

Benda kerja harus dialasi atau ditunjang dengan ekstensi meja potong.

ø max. 216mm

ø 30 mm

Perhatikan ukuran mata gergaji. Diameter lubang harus sesuai tanpa jarak pada sumbu perkakas. Jika penggunaan reduktor diperlukan, pastikan ukuran reduktor sesuai dengan tebal bilah besi, diameter lubang pada bilah gergaji, dan diameter sumbu perkakas. Sebisa mungkin gunakan reduktor yang disediakan bersama dengan mata gergaji. Diameter mata gergaji harus sesuai dengan informasi pada simbol.

Tuas pengunci diaktifkan: Sudut potong vertikal yang disetel dari lengan perkakas disimpan.

Tuas pengunci dinonaktifkan: Sudut potong vertikal dapat disetel.

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka

yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini dirancang ntuk memotong dalam arah memanjang dan melintang dengan pemotongan tegak lurus pada kayu. Dengan ini, sudut potong horizontal sebesar - 52° hingga +60° serta sudut potong vertikal sebesar - 2° hingga +47° memungkinkan. Kapasitas perkakas listrik sesuai untuk memotong kayu keras dan kayu lunak serta papan partikel. Jika digunakan mata gergaji yang cocok, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetik.

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Alat pemandu gerakan
(2) Pembuangan serbuk
(3) Gagang transpor
(4) Baut untuk menyetel pembatas kedalaman
(5) Kap pelindung laser
(6) Rol peluncur
(7) Kunci pengaman switch on/off
(8) Switch on/off
(9) Gagang
(10) Kap pelindung
(11) Kap pelindung yang bisa bergerak
(12) Mata gergaji
(13) Ekstensi meja potong
(14) Rel penghenti
(15) Rel penghenti yang dapat disetel
(16) Meja potong
(17) Tuas pengunci alat untuk ekstensi meja potong
(18) Skala untuk sudut potong (horizontal)
(19) Pelat sisipan
(20) Jepitan pengunci
(21) Kenop penyetel untuk sudut potong lainnya (horizontal)
(22) Tuas untuk menyetel sudut potong (horizontal)
(23) Perlindungan antimiring
(24) Indikator sudut potong (horizontal)
(25) Alur untuk sudut potong standar (horizontal)
(26) Lubang-lubang untuk pemasangan
(27) Lekukan tempat memegang
(28) Klem
(29) Pembatas sudut potong standar 45°, 22,5° dan 33,9° (vertikal)
(30) Deflektor serutan
(31) Pembatas kedalaman
(32) Sekrup pengencang alat pemandu gerakan
(33) Kunci L (5 mm)
(34) Lubang-lubang untuk klem
(35) Mistar pembatas ^A)
(36) Kunci transpor
(37) Label peringatan laser
(38) Switch on/off laser (penanda garis pemotongan)
(39) Tuas pengunci untuk sudut potong lainnya (vertikal)
(40) Skala untuk sudut potong (vertikal)
(41) Indikator sudut untuk sudut potong (vertikal)

(42) Pembatas sudut potong standar 0° (vertikal)
(43) Penguncian poros
(44) Sekrup segienam untuk mengencangkan mata gergaji
(45) Flensa penjepit
(46) Flens penjepit dalam
(47) Sekrup pengunci dari rel pembatas yang dapat disetel
(48) Batang berulir
(49) Outlet sinar laser
(50) Baut-baut untuk pelat sisipan
(51) Sekrup pengunci mistar pembatas ^A1
(52) Sekrup penjepit mistar pembatas ^4

(53) Baut untuk menyetel posisi laser (kesejajaran)
(54) Baut untuk indikator sudut (vertikal)
(55) Sekrup pembatas sudut potong 0° (vertikal)
(56) Sekrup pembatas sudut potong 45° (vertikal)
(57) Baut untuk indikator sudut (horizontal)
(58) Sekrup penyetel skala untuk sudut potong (horizontal)
(59) Kain perekat
(60) Penutup lensa laser

A) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.

Data teknis

Mesin gergaji panel	GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Nomor seri	3 601 M19 161 3 601 M19 1.. 3 601 M19 1C1 3 601 M19 1813 601 M19 1B13 601 M19 1K1	3 601 M19 1413 601 M19 1L1
Input daya nominal	W 1250 1600 1250 1400 1600
Kecepatan idle min	-1 5600 5600 5600 5600 5600
Pembatasan arus listrik pada awalan start
Jenis laser nm 650 650 650 650 650
	mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Kelas laser 1M 1M 1M 1M
Perbedaan garis laser	mrad (sudut satu putaran) 1,0 1,0 1,0 1,0 1,0
Berat sesuai dengan EPTA-Procedure 01:2014	kg 17,3 17,3 17,3 17,3 17,3
Klasifikasi keamanan	☐/II /II /II /II /☐	☐	☐
Ukuran mata gergaji yang cocok
Diameter mata gergaji	mm 216 216 216 216 216
Ketebalan lembar baja	mm 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8
Lebar potongan maks	mm 3,3 3,3 3,3 3,3 3,3
Diameter lubang penahan	mm 30 30 25,4 25,4 25,4

Ukuran benda kerja yang diperbolehkan (lihat „Ukuran benda kerja yang diperbolehkan“, Halaman 417)
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

414 | Bahasa Indonesia

Keterangan tentang kebisikan

Nilai emisi kebisingan ditentukan berdasarkan EN 62841-3-9.

Tingkat kebisingan kategori A pada perkakas listrik biasanya adalah: tingkat tekanan suara 99 dB(A); tingkat kebisingan suara 112 dB(A). Ketidakpastian K = 3 dB.

Gunakan pelindung telinga!

Nilai emisi kebisingan yang terdapat dalam petunjuk penggunaan ini telah sesuai dengan standardisasi metode penghitungan yang digunakan dan nilai tersebut dapat digunakan sebagai perbandingan pada masing-masing perkakas listrik. Nilai tersebut juga sesuai untuk penilaian awal emisi kebisingan.

Nilai emisi kebisingan yang ditetapkan merepresentasikan penggunaan utama perkakas listrik. Ketika perkakas listrik digunakan untuk hal lainnya dengan berbagai alat kerja lainnya atau perawatan yang tidak memadai, maka nilai emisi kebisingan akan berbeda. Hal ini dapat meningkatkan emisi kebisingan di seluruh ruang kerja.

Untuk penilaian yang tepat untuk emisi kebisingan, waktu penonaktifan atau pengoperasian sebaiknya harus dipertimbangkan, namun tidak benar-benar saat digunakan. Hal ini dapat mengurangi emisi kebisingan pada saat alat dioperasikan.

Cara memasang

▶ Hindari agar perkakas listrik tidak hidup secara tidak sengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh disambungkan dengan suplai daya.

Lingkup pengiriman

Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksalah apakah semua komponen di bawah ini disertakan:

- Mesin gergaji panel dengan mata gergaji yang terpasang - Klem (28)

- Kunci L (33)

Catatan: Periksa perkakas listrik dari kerusakan..

Sebelum melanjutkan menggunakan perkakas listrik, periksa dengan saksama semua komponen pelindung atau komponen yang sedikit rusak apakah berfungsi dengan baik. Periksa apakah komponen yang bergerak berfungsi dengan baik dan tidak terjepit, atau apakah ada komponen yang rusak. Semua komponen harus terpasang dengan benar dan memenuhi semua persyaratan untuk menjamin penggunaan perkakas listrik.

Komponen perlindungan dan bagian-bagian yang rusak harus dipernaiki atau diganti di bengkel yang disetujui.

▶ Untuk menjamin keamanan kerja, sebelum digunakan perkakas listrik harus dipasang dahulu di tempat kerja yang datar dan stabil (misalnya meja kerja).

Pemasangan di meja kerja (lihat gambar a1-a2)

- Kencangkan perkakas listrik dengan penyekrupan yang sesuai di meja kerja. Untuk hal ini, gunakan lubang-lubang bor (26).

atau

- Kencangkan perkakas listrik dengan klem yang tersedia secara komersial pada kaki perkakas di meja kerja.

Pemasangan di meja kerja Bosch

Meja kerja GTA Bosch menahan kedudukan perkakas listrik di alas permukaan dengan kaki yang dapat disetel ketinggiannya. Dudukan benda kerja pada meja kerja berguna untuk menunjang benda kerja yang berukuran panjang.

Baca semua petunjuk peringatan keamanan yang tercantum untuk meja kerja. Jika petunjuk untuk keamanan kerja dan penggunaan tidak dipatuhi, dapat terjadi kontak listrik, kebakaran dan/atau cedera parah.

Sebelum memasang perkakas listrik pada meja kerja, rakit dulu meja kerja dengan benar. Perakitan yang tepat sangat penting dilakukan agar meja kerja tidak roboh.

- Pasang perkakas listrik di meja kerja dengan posisi transpor.

Pemasangan fleksibel (tidak disarankan!) (lihat gambar a3)

Jika perkakas listrik tidak memungkinkan dipasang di tempat yang rata dan stabil pada situasi khusus, perkakas listrik dapat disetel dengan perlindungan antimiring untuk sementara waktu.

▶ Perkakas listrik akan berdiri dengan tidak seimbang tanpa perlindungan antimiring dan dapat miring atau terbalik terutama saat mengoperasikan perkakas dengan sudut potong horizontal dan/atau vertikal maksimal.

- Putar perlindungan antimiring (23) ke dalam atau luar hingga perkakas listrik tegak lurus dengan permukaan kerja.

Pengisap debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

- Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.

- Pastikan terdapat ventilasi udara yang baik di tempat kerja.

- Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

▶ Hindari debu yang banyak terkumpul di tempat kerja. Debu dapat tersulut dengan mudah.

Pengisap debu/serbuk dapat tersumbat oleh debu, serbuk atau serpihan dari benda yang dikerjakan.

• Matikan perkakas listrik dan lepas steker dari stopkontak.
• Tunggu hingga mata gergaji benar-benar berhenti.
• Periksa penyebab tersumbatnya perkakas dan segera perbaiki.

Pengisap eksternal

Untuk pengisapan, sambungkan juga slang pengisap debu (diameter 35 mm) ke pembuangan serbuk (2).

- Sambungkan slang pengisap debu dengan pembuangan serbuk (2).

Pengisap debu harus cocok untuk material yang dikerjakan. Gunakan mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker, atau debu kering.

Mengganti mata gergaji (lihat gambar b1-b4)

Kenakan sarung tangan pelindung saat memasang mata gergaji. Terdapat risiko cedera jika menyentuh mata gergaji.

Hanya gunakan mata gergaji dengan kecepatan putaran maksimal yang diizinkan lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik.

Hanya gunakan mata gergaji yang sesuai dengan data-data yang tercantum di dalam petunjuk pengoperasian ini dan diuji menurut EN 847-1 serta diberi tanda yang sesuai.

Hanya gunakan mata gergaji yang dianjurkan oleh produsen perkakas listrik ini dan yang cocok untuk mengerjakan bahan yang hendak dikerjakan. Hal ini akan mencegah overheating pada gigi gergaji saat menggergaji.

• Setel perkakas listrik pada posisi pengoperasian.
• Putar sekrup segienam (44) dengan kunci L (5 mm) (33) dan tekan penguncian poros (43) secara bersamaan hingga terkunci.
• Tekan dan tahan penguncian poros (43) lalu putar keluar sekrup (44) sesuai arah jarum jam (ulir bagian kiri!).
• Lepaskan flensa penjepit (45).
• Gerakkan kap pelindung yang bisa bergerak (11) ke belakang hingga berhenti.
• Tahan kap pelindung yang bisa bergerak pada posisi ini dan lepas mata gergaji (12).
• Arahkan kembali kap pelindung yang bisa bergerak secara perlahan ke bawah.

Memasang mata gergaji

Jika perlu, bersihkan dahulu semua komponen yang terpasang sebelum melakukan pemasangan.

• Gerakkan kap pelindung yang bisa bergerak (11) ke belakang. Tahan kap pelindung pada posisi ini.
• Pasang mata gergaji baru pada flens penjepit bagian dalam (46).

▶ Pada waktu memasang mata gergaji, perhatikan agar arah pemotongan gigi (arah panah pada mata gergaji) sesuai dengan arah panah pada kap pelindung!

• Arahkan kembali kap pelindung yang bisa bergerak secara perlahan ke bawah.
• Pasang flens penjepit (45) dan sekrup segienam (44). Tekan penguncian poros (43) hingga terkunci, lalu kencangkan sekrup berlawanan arah jarum jam.

Penggunaan

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Kunci transpor (lihat gambar A)

Kunci transpor (36) memungkinkan Anda untuk menangani perkakas listrik dengan lebih mudah ketika memindahkannya ke lokasi yang berbeda.

Melepaskan penguncian perkakas listrik (posisi pengoperasian)

• Tekan lengan perkakas pada gagang (9) sedikit ke bawah untuk meringankan kunci transpor (36).
• Tarik sepenuhnya kunci transpor (36) ke luar.
• Gerakkan lengan perkakas secara perlahan ke atas.

Mengunci perkakas listrik (posisi transpor)

• Kendurkan sekrup pengencang (32) jika dikencangkan. Tarik lengan perkakas ke depan sepenuhnya dan kencangkan kembali sekrup pengencang.
• Kencangkan sepenuhnya sekrup penyetel (4) ke atas.
• Kencangkan kenop penyetel (21) untuk mengunci meja potong (16).
• Arahkan lengan perkakas dengan gagang (9) ke bawah secara perlahan.
• Arahkan lengan perkakas ke bawah sejauh mungkin hingga kunci transpor (36) dapat ditekan sepenuhnya ke dalam.

Persiapan pemakaian

Memperpanjang meja potong (lihat gambar B)

Benda kerja yang panjang harus dialasi atau ditopang pada ujung yang bebas.

Meja potong dapat diperbesar ke kiri dan kanan dengan bantuan ekstensi meja potong (13).

• Buka tuas pengunci (17) ke atas.
• Tarik ekstensi meja potong (13) ke luar hingga pada panjang yang diinginkan.
• Untuk mengencangkan ekstensi meja potong, tekan kembali tuas pengunci (17) ke bawah.

416 | Bahasa Indonesia

Menggeser rel pembatas

(lihat gambar C-D)

Rel pembatas yang dapat disetel sisi kanan atau kiri (15) harus ditarik ke luar atau dilepas sepenuhnya menyesuaikan arah pemotongan saat melakukan pemotongan sudut.

Sudut potong vertical	Sudut potong horizontal
-2°-47°(kiri)	≤ 44°(kiri)	-Kendurkan sekrup pengunci (47).- Tarik rel pembatas sisi kiri (15) sepenuhnya ke luar.
-2°-47°(kiri)	≥ 45°(kiri)	-Kendurkan sekrup pengunci (47).- Tarik rel pembatas sisi kiri (15) sepenuhnya ke luar.- Angkat dan lepaskan rel pembatas ke atas.- Lepaskan sekrup pengunci (47).
-2°-47°(kiri)	≤ 44°(kanan)	-Kendurkan sekrup pengunci (47).- Tarik rel pembatas (15) sepenuhnya ke luar.
-2°-47°(kiri)	≥ 45°(kanan)	-Kendurkan sekrup pengunci (47).- Tarik rel pembatas (15) sepenuhnya ke luar.- Angkat dan lepaskan rel pembatas ke atas.- Lepaskan sekrup pengunci (47).

Mengencangkan benda kerja (lihat gambar E)

Untuk menjamin keamanan kerja yang optimal, benda kerja harus selalu dikencangkan.

Jangan mengerjakan benda yang terlalu kecil untuk dikencangkan.

- Tekan benda kerja dengan kuat pada rel pembatas (14).

• Pasang klem yang disediakan (28) pada salah satu lubang yang tersedia (34).
• Sesuaikan batang berulir (48) klem dengan ketinggian benda kerja.
• Kencangkan batang berulir (48) dengan kuat dan kencangkan benda kerja.

Menyetel sudut potong horizontal

Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan penyetelan (lihat „Memeriksa dan mengatur penyetelan dasar“, Halaman 418).

Mengatur sudut potong standar horizontal (lihat gambar F)

• Kendurkan kenop penyetel (21) jika dikencangkan.
• Tarik tuas (22) lalu putar meja potong (16) ke kiri atau kanan hingga ke alur yang diinginkan.
• Lepaskan kembali tuas. Tuas harus nyata terkunci ke dalam alur.
• Kencangkan kembali kenop penyetel (21).

Menyetel sudut potong horizontal lainnya (lihat gambar G)

Sudut potong horizontal dapat disetel dalam bidang 52° (sebelah kiri) hingga 60° (sebelah kanan).

• Kendurkan kenop penyetel (21) jika dikencangkan.
• Tarik tuas (22) lalu tekan jepitan pengunci (20) secara bersamaan hingga terkunci pada alur yang disediakan. Dengan demikian, meja potong dapat digerakkan dengan bebas.
• Putar meja potong (16) ke kiri atau kanan pada kenop penyetel hingga indikator sudut (24) menampilkan sudut potong horizontal yang diinginkan.

Pada sudut potong horizontal lebih dari 45°:

Tarik ekstensi meja potong (13) sepenuhnya ke luar (lihat „Memperpanjang meja potong (lihat gambar B)“, Halaman 415).

• Tarik kembali kenop penyetel (21).
• Untuk mengendurkan kembali tuas (22) (untuk menyetel sudut potong standar horizontal), tarik tuas ke atas. Jepitan pengunci (20) akan kembali ke posisi awal dan tuas (22) dapat terkunci kembali dalam alur-alur (25).

Menyetel sudut potong vertikal

Untuk menjamin pemotongan yang tepat, penyetelan dasar perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu lakukan penyetelan (lihat „Memeriksa dan mengatur penyetelan dasar“, Halaman 418).

Menyetel sudut potong standar vertikal (lihat gambar H)

Untuk menyetel secara cepat dan tepat pada sudut potong vertikal yang sering digunakan tersedia pembatas untuk sudut-sudut 0°, 45°, 22,5° dan 33,9°.

• Kendurkan tuas pengunci (39).
• Atur pembatas (29) atau (42) sebagai berikut:

sudut potong vertikal	pembatas	penyetelan
0°	(42)	Menggeser pembatas sepenuhnya ke belakang
45°	(29)	Memutar pembatas sepenuhnya ke depan
22,5°	(29)	Memutar pembatas ke tengah
33,9°	(29)	Memutar pembatas ke belakang

• Gerakkan lengan perkakas pada gagang (9) ke posisi yang diinginkan.
• Kencangkan kembali tuas pengunci (39).

Menyetel sudut potong vertikal lainnya

Sudut potong vertikal dapat disetel dalam bidang sekitar -2° hingga +47°.

• Kendurkan tuas pengunci (39).
• Putar pembatas (29) ke belakang sepenuhnya lalu tarik pembatas (42) sepenuhnya ke depan. Dengan demikian tersedia seluruh bidang putaran.
• Gerakkan lengan perkakas pada gagang (9) ke kiri atau kanan hingga indikator sudut (41) menampilkan sudut potong vertikal yang diinginkan.
• Kencangkan lengan perkakas pada posisi ini dan kencangkan kembali tuas pengunci (39).

Cara penggunaan

Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230 V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V.

Menghidupkan (lihat gambar I)

- Untuk menggunakan perkakas listrik untuk pertama kali, geser pengaman switch on/off (7) ke tengah, kemudian tekan dan tahan switch on/off(8).

Catatan: Demi alasan keamanan, switch on/off (8) tidak dapat dikunci, melainkan switch harus selalu ditekan selama pengoperasian.

Mematikan perkakas listrik

- Untuk mematikan, lepas switch on/off (8).

Pembatasan arus listrik pada awalan start

Pembatasan arus listrik pada awalan start elektronik membatasi daya perkakas listrik saat dihidupkan dan memungkinkan pengoperasian pada sekring 16 A.

Catatan: Jika perkakas listrik setelah dihidupkan beroperasi dengan kecepatan putaran penuh, pembatasan arus listrik pada awalan start tidak berfungsi. Perkakas listrik harus segera dikirim ke layanan pelanggan, alamat (lihat „Layanan pelanggan dan konsultasi penggunaan“, Halaman 420).

Petunjuk pengoperasian

Petunjuk umum untuk menggergaji

Selalu kencangkan kenop penyetel (21) dan tuas pengunci (39) sebelum memotong. Jika tidak, mata gergaji dapat tersangkut pada benda kerja.
Pada semua jenis pemotongan, periksa mata gergaji terlebih dulu agar tidak menyentuh rel pembatas, klem atau komponen lainnya. Jika perlu, lepaskan semua mistar pembantu yang terpasang atau sesuaikan dengan benar.

Lindungi mata gergaji dari benturan dan tumbukan. Jangan menekan mata gergaji dari samping.

Jangan mengerjakan benda yang bengkok. Benda kerja harus selalu mempunyai tepi yang lurus untuk dirapatkan pada rel pembatas.

Benda kerja yang panjang dan berat harus dialasi atau ditopang pada ujung yang bebas.

Pastikan agar kap pelindung yang bisa bergerak dapat berfungsi dengan baik dan bergerak secara bebas. Kap pelindung yang bisa bergerak harus dalam keadaan terbuka saat menggerakkan lengan perkakas ke bawah. Kap pelindung yang bisa bergerak harus tertutup kembali pada mata gergaji dan terkunci pada posisi teratas lengan perkakas saat menggerakkan lengan perkakas ke atas.

Menandai garis pemotongan (lihat gambar J)

Satu sinar laser menunjukkan garis pemotongan dari mata gergaji. Dengan demikian Anda dapat menempatkan benda kerja secara tepat, tanpa harus membuka kap pelindung yang bisa bergerak.

• Nyalakan sinar laser dengan switch (38).
• Arahkan tanda yang dibuat pada benda kerja di tepi kanan garis laser.

Catatan: Periksalah apakah garis potong masih ditampilkan dengan benar sebelum memotong (lihat „Menyetel laser“, Halaman 418). Penyetelan sinar laser dapat berubah, misalnya oleh getaran saat menggunakan perkakas secara intensif.

Posisi pengguna perkakas listrik (lihat gambar K)

Jangan berdiri langsung dalam satu garis dengan perkakas listrik dan mata gergaji, melainkan selalu di samping mata gergaji. Dengan demikian, tubuh Anda terlindung jika terjadi sentakan.

• Jauhkan tangan, jari dan lengan dari mata gergaji yang berputar.
• Jangan menyilangkan tangan Anda di depan lengan perkakas.

418 | Bahasa Indonesia

Sudut potong horizontal

Sudut potong vertikal

tinggi x lebar [mm]

45^ (kiri) 45^45 × 225

Benda kerja minimal (= semua benda kerja yang dapat dijepit dengan klem yang disediakan (28) sebelah kiri atau kanan mata gergaji): 100 x 40 mm (panjang x lebar) Kedalaman pemotongan maks (0°/0°): 70 mm

Mengganti pelat sisipan (lihat gambar L)

Pelat sisipan merah (19) dapat menjadi aus setelah perkakas listrik digunakan untuk waktu yang lama.

Ganti pelat sisipan yang rusak.

• Setel perkakas listrik pada posisi pengoperasian.
• Lepaskan sekrup (50) dengan kunci L (4 mm) dan lepas pelat sisipan yang lama.
• Pasang pelat sisipan sisi kanan yang baru.
• Pasang pelat sisipan dengan sekrup (50) sejauh mungkin ke kanan sehingga mata gergaji tidak menyentuh pelat sisipan di sepanjang kemungkinan pergerakan.
• Ulangi langkah-langkah di atas pada pelat sisipan kiri yang baru.

Menggergaji

Selalu kencangkan kenop penyetel (21) dan tuas pengunci (39) sebelum memotong. Jika tidak, mata gergaji dapat tersangkut pada benda kerja.

Menggergaji tanpa penarikan (menggergaji vertikal) (lihat gambar M)

• Untuk potongan tanpa penarikan (benda kerja yang berukuran kecil), kendurkan sekrup pengencang (32) jika dikencangkan. Geser lengan perkakas hingga berhenti ke arah rel pembatas (14) lalu kencangkan kembali sekrup pengencang (32).
• Sudut potong horizontal dan/atau vertikal yang diinginkan dapat disetel sesuai kebutuhan.
• Kencangkan benda kerja sesuai dengan ukurannya.
• Hidupkan perkakas listrik.
• Gerakkan lengan perkakas dengan gagang (9) ke bawah secara perlahan.
• Potong benda kerja dengan tekanan yang merata.
• Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti.
• Gerakkan lengan perkakas secara perlahan ke atas.

• Untuk potongan dengan bantuan alat pemandu gerakan (1) (benda kerja lebar), kendurkan sekrup pengencang (32) jika dikencangkan.
• Sudut potong horizontal dan/atau vertikal yang diinginkan dapat disetel sesuai kebutuhan.
• Kencangkan benda kerja sesuai dengan ukurannya.
• Tarik lengan perkakas menjauh dari rel pembatas (14) hingga mata gergaji berada di depan benda kerja.

• Hidupkan perkakas listrik.

• Gerakkan lengan perkakas dengan gagang (9) ke bawah secara perlahan.

• Tekan lengan perkakas sesuai rel pembatas (14) dan potong benda kerja dengan dorongan yang merata.
• Matikan perkakas listrik dan tunggu hingga mata gergaji benar-benar berhenti.
• Gerakkan lengan perkakas secara perlahan ke atas.

Memotong benda kerja sama panjang (lihat gambar N)

Untuk memotong benda kerja sama panjang dengan mudah, mistar batas panjang (35) (aksesori) dapat digunakan. Mistar batas panjang dapat dipasang pada kedua sisi ekstensi meja potong (13).

• Kendurkan sekrup pengunci (51) lalu buka mistar batas panjang (35) di atas sekrup penjepit (52).
• Kencangkan kembali sekrup pengunci (51).
• Atur ekstensi meja potong (13) ke panjang yang diinginkan (lihat „Memperpanjang meja potong (lihat gambar B)“, Halaman 415).

Menyetel pembatas kedalaman (membuat alur) (lihat gambar 0)

Jika hendak membuat alur, pembatas kedalaman harus disetel.

• Gerakkan pembatas kedalaman (31) ke luar.
• Gerakkan lengan perkakas pada gagang (9) ke posisi yang diinginkan.
• Putar sekrup penyetel (4) hingga ujung sekrup menyentuh pembatas kedalaman (31).
• Gerakkan lengan perkakas secara perlahan ke atas.

Benda kerja khusus

Saat menggergaji benda kerja dengan bentuk melengkung atau bulat, benda kerja tersebut harus dipegang dengan alat agar tidak tergeser. Pada jalur potong tidak boleh ada celah antara benda kerja, rel pembatas dan meja potong.

Jika perlu harus dibuat penahan khusus.

Memeriksa dan mengatur penyetelan dasar

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Untuk menjamin pemotongan yang tepat, penyetelan dasar dari perkakas listrik harus diperiksa setelah perkakas listrik digunakan secara intensif dan jika perlu dilakukan penyetelan.

Untuk melakukannya, diperlukan pengalaman dan perkakas khusus yang sesuai.

Pusat layanan Bosch akan melakukan pekerjaan ini dengan cepat dan baik.

Menyetel laser

Catatan: Untuk melakukan uji fungsi laser, perkakas listrik harus disambungkan pada suplai daya.

Jangan pernah menekan switch on/off selama melakukan penyetelan laser (misalnya menggerakkan lengan perkakas). Terdapat risiko cedera jika perkakas listrik dihidupkan tanpa disengaja.
- Setel perkakas listrik pada posisi pengoperasian.

- Putar meja potong (16) hingga ke alur yang diinginkan (25) pada 0°. Tuas (22) harus terkunci jelas ke dalam alur.

Memeriksa (lihat gambar P1)

• Gambar satu garis pemotongan lurus pada benda kerja.
• Gerakkan lengan perkakas dengan gagang (9) ke bawah secara perlahan.
• Arahkan benda kerja sedemikian rupa sehingga gigi mata gergaji sejajar dengan garis pemotongan.
• Kencangkan benda kerja pada posisi ini dan arahkan lengan perkakas secara perlahan ke atas.
• Kencangkan benda kerja.
• Nyalakan sinar laser pada switch (38).

Sinar laser harus rata mengenai sepanjang garis pemotongan, juga jika lengan perkakas diturunkan.

Mengatur (lihat gambar P2)

- Putar sekrup penyetel (53) dengan obeng yang sesuai hingga sepanjang sinar laser rata dengan garis pemotongan benda kerja.

Satu putaran berlawanan arah jarum jam menggerakkan sinar laser dari kiri ke kanan, satu putaran searah jarum jam menggerakkan sinar laser dari kanan ke kiri.

Menyetel sudut potong standar vertikal 0°

- Setel perkakas listrik pada posisi pengoperasian.

- Putar meja potong (16) hingga ke alur (25) pada 0°. Tuas (22) harus terkunci jelas ke dalam alur.

Memeriksa (lihat gambar Q1)

- Atur pengukur sudut pada 90° dan posisikan ke atas meja potong (16).

Kaki pengukur sudut harus rata dengan mata gergaji (12).

Mengatur (lihat gambar Q2)

• Kendurkan tuas pengunci (39).
• Geser pembatas (42) sepenuhnya ke belakang.
• Kendurkan mur pengunci sekrup pembatas (55) dengan kunci pas (10 mm).
• Putar ke dalam atau ke luar sekrup pembatas hingga kaki pengukur sudut sejajar dengan mata gergaji.
• Kencangkan kembali tuas pengunci (39).
• Lalu kencangkan kembali mur pengunci sekrup pembatas (55).

Jika setelah penyetelan indikator sudut (41) tidak berada dalam satu garis dengan tanda 0° skala (40), kendurkan sekrup (54) dengan obeng dan arahkan indikator sudut di sepanjang tanda 0°.

Menyetel sudut potong standar vertikal 45°

• Setel perkakas listrik pada posisi pengoperasian.
• Putar meja potong (16) hingga pada alur (25) pada 0°. Tuas (22) harus terkunci jelas ke dalam alur.
• Putar pembatas (29) ke depan sepenuhnya.
• Kendurkan tuas pengunci (39).
• Gerakkan lengan perkakas ke kiri pada gagang (9) hingga sekrup pembatas berada pada pembatas (29).

Memeriksa (lihat gambar R1)

- Atur pengukur sudut pada 90° dan posisikan ke atas meja potong (16).

Kaki pengukur sudut harus rata dengan mata gergaji (12).

Mengatur (lihat gambar R2)

• Kendurkan mur pengunci sekrup pembatas (56) dengan kunci pas (10 mm).
• Putar ke dalam atau ke luar sekrup pembatas hingga kaki pengukur sudut sejajar dengan mata gergaji.
• Kencangkan kembali tuas pengunci (39).
• Lalu kencangkan kembali mur pengunci sekrup pembatas (56).

Jika setelah penyetelan indikator sudut (41) tidak berada dalam satu garis dengan tanda 45° skala (40), periksa sekali lagi penyetelan 0° untuk sudut potong vertikal dan indikator sudut. Kemudian, ulangi penyetelan sudut potong vertikal 45°.

Mengarahkan skala sudut potong horizontal

• Setel perkakas listrik pada posisi pengoperasian.
• Putar meja potong (16) hingga ke alur (25) pada 0°. Tuas (22) harus terkunci jelas ke dalam alur.

Memeriksa: (lihat gambar S1)

- Atur pengukur sudut pada 90° dan letakkan di antara rel pembatas (14) dan mata gergaji (12) di atas meja potong (16).

Kaki pengukur sudut harus rata dengan mata gergaji (12).

Mengatur: (lihat gambar S2)

• Kendurkan keempat sekrup penyetel (58) dengan obeng dan putar meja potong (16) bersama dengan skala (18) hingga kaki pengukur sudut sejajar dengan mata gergaji.
• Kencangkan kembali semua baut.
  Jika setelah penyetelan indikator sudut (24) tidak berada dalam satu garis dengan tanda 0° skala (18), kendurkan sekrup (57) dengan obeng dan arahkan indikator sudut di sepanjang tanda 0.

Transpor (lihat gambar T)

Sebelum mengangkut perkakas listrik, lakukan hal-hal berikut:

• Kendurkan sekrup pengencang (32) jika dikencangkan. Tarik lengan perkakas ke depan sepenuhnya dan kencangkan kembali sekrup pengencang.
• Pastikan pembatas kedalaman (31) ditekan ke dalam sepenuhnya dan sekrup penyetel (4) telah sesuai saat menggerakkan lengan perkakas tanpa menyentuh pembatas kedalaman melalui lekukan.
• Setel perkakas listrik pada posisi pengoperasian.
• Lepas semua komponen aksesori yang tidak dapat dipasang dengan kencang vpada perkakas listrik. Selama pengangkutan, mata gergaji yang tidak dipakai sebaiknya disimpan di dalam tempat tertutup.
• Ikat kabel listrik dengan kain perekat (59)
• Angkat perkakas listrik pada gagang transpor (3) atau pegang di lekukan tempat memegang (27) di sisi samping pada meja potong.

420 | Tiếng Việt

▶ Saat mengangkut perkakas listrik, hanya gunakan komponen transpor dan jangan pernah menggunakan komponen perlindungan.

Perawatan dan servis

Perawatan dan pembersihan

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, agar keselamatan kerja selalu terjamin.

Kap pelindung yang bisa bergerak harus dapat bergerak secara bebas dan menutup sendiri. Karena itu, selalu jaga kebersihan area di sekitarnya.

Setelah setiap penggunaan, bersihkan perkakas listrik dari debu dan serbuk dengan cara ditiup menggunakan udara bertekanan atau dengan kuas.

Bersihkan rol peluncur (6) secara berkala.

Untuk membersihkan unit laser, putar pelindung laser (60) ke luar dan bersihkan debu dengan kuas (lihat gambar U).

Aksesori

	Nomor seri
Klem 1 609 B04 224
Pelat sisipan 1 609 B03 717
Kantung debu 1 609 B05 010
Mistar batas panjang 1 609 B02 365
Sekrup pengunci mistar batas panjang 1 609 B00 263
Mata gergaji untuk kayu dan pelat sisipan, papan dan lis
Mata gergaji 216 x 30 mm, 48 gigi 2 608 640 641
Mata gergaji untuk bahan sintetis dan logam nonbesi
Mata gergaji 216 x 30 mm, 80 gigi 2 608 640 447
Mata gergaji 216 x 25,4 mm, 80 gigi 2 608 642 993
Mata gergaji untuk semua jenis lantai kayu
Mata gergaji 216 x 30 mm, 60 gigi 2 608 642 133
Mata gergaji 216 x 25,4 mm, 60 gigi 2 608 642 995

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri atas 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Cara membuang

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam sampah rumah tangga!

Hanya untuk negara Uni Eropa:

Menurut European Directive 2012/19/EU tentang limbah peralatan listrik dan elektronik dan kaitannya dengan hukum nasional, listrik yang tidak lagi dapat digunakan harus dikumpulkan secara terpisah dan didaur ulang dengan cara yang ramah lingkungan.

Tiếng Việt

Hướng dẫn an toàn
