Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas

PERINGATAN Baca semua peringatan, petunjuk,

ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik

ini. Kesalahan dalam menjalankan petunjuk di bawah ini

dapat mengakibatkan sengatan listrik, kebakaran, dan/atau

Simpanlah semua peringatan dan petunjuk untuk

penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada

perkakas listrik yang dioperasikan dengan listrik

(menggunakan kabel) atau perkakas listrik yang

dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti

adanya cairan, gas, atau debu yang mudah terbakar. Bosch Power Tools 1 609 92A 5BU | (06.11.2020)48 | Bahasa Indonesia

Perkakas listrik dapat memancarkan bunga api yang

kemudian mengakibatkan debu atau uap terbakar.

u Jauhkan dari jangkauan anak-anak dan pengamat saat

mengoperasikan perkakas listrik. Gangguan dapat

menyebabkan hilangnya kendali.

u Steker perkakas listrik harus sesuai dengan

stopkontak. Jangan pernah memodifikasi steker.

Jangan menggunakan steker adaptor bersama dengan

perkakas listrik yang terhubung dengan sistem

grounding. Steker yang tidak dimodifikasi dan

stopkontak yang cocok akan mengurangi risiko sengatan

u Hindari kontak badan dengan permukaan yang

terhubung dengan sistem grounding, seperti pipa,

radiator, kompor, dan lemari es. Terdapat peningkatan

risiko terjadinya sengatan listrik jika badan Anda

terhubung dengan sistem grounding.

u Perkakas listrik tidak boleh terpapar hujan atau

basah. Air yang masuk ke dalam perkakas listrik

menambah risiko terjadinya sengatan listrik.

u Jangan menyalahgunakan kabel. Jangan gunakan

kabel untuk membawa, menarik, atau melepas steker

perkakas listrik. Jauhkan kabel dari panas, minyak,

tepi yang tajam, atau komponen yang bergerak. Kabel

listrik yang rusak atau tersangkut menambah risiko

terjadinya sengatan listrik.

u Saat mengoperasikan perkakas listrik di luar ruangan,

gunakan kabel ekstensi yang sesuai untuk

penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan mengurangi risiko

terjadinya sengatan listrik.

u Jika perkakas listrik memang harus dioperasikan di

tempat yang lembap, gunakan pemutus arus listrik

residu (RCD). Penggunaan RCD akan mengurangi risiko

terjadinya sengatan listrik.

Keselamatan personel

u Tetap waspada, perhatikan aktivitas yang sedang

dikerjakan dan gunakan akal sehat saat

mengoperasikan perkakas listrik. Jangan gunakan

perkakas listrik saat mengalami kelelahan atau di

bawah pengaruh narkoba, alkohol, atau obat-obatan.

Jika perkakas listrik dioperasikan dengan daya

konsentrasi yang rendah, hal tersebut dapat

menyebabkan cedera serius.

u Gunakan peralatan pelindung diri. Selalu kenakan

pelindung mata. Penggunaan perlengkapan pelindung

seperti penutup telinga, helm, sepatu anti licin, dan

masker debu akan mengurangi cedera.

u Hindari start yang tidak disengaja. Pastikan switch

berada di posisi off sebelum perkakas listrik

dihubungkan ke sumber daya listrik dan/atau baterai,

diangkat, atau dibawa. Membawa perkakas listrik

dengan jari menempel pada tombol atau perkakas listrik

dalam keadaan hidup dapat memicu kecelakaan.

u Singkirkan kunci penyetel atau kunci pas sebelum

menghidupkan perkakas listrik. Perkakas atau kunci

pas yang masih menempel pada komponen perkakas

listrik yang berputar dapat menyebabkan cedera.

u Jangan melampaui batas. Berdirilah secara mantap

dan selalu jaga keseimbangan. Hal ini akan

memberikan kontrol yang lebih baik terhadap perkakas

listrik pada situasi yang tak terduga.

u Kenakan pakaian dengan wajar. Jangan mengenakan

perhiasan atau pakaian yang longgar. Jauhkan

rambut dan pakaian dari komponen yang bergerak.

Pakaian yang longgar, rambut panjang, atau perhiasan

dapat tersangkut dalam komponen yang bergerak.

u Jika disediakan perangkat untuk sambungan

pengisapan debu dan alat pengumpulan, pastikan

perangkat tersebut terhubung dan digunakan dengan

benar. Penggunaan alat pengumpulan dapat mengurangi

bahaya yang disebabkan oleh debu.

u Jangan berpuas diri dan mengabaikan prinsip

keselamatan karena terbiasa mengoperasikan

perkakas. Tindakan yang kurang hati-hati dapat

mengakibatkan cedera serius dalam waktu sepersekian

Penggunaan dan pemeliharaan perkakas listrik

u Jangan memaksakan perkakas listrik. Gunakan

perkakas listrik yang sesuai untuk pekerjaan yang

dilakukan. Perkakas listrik yang sesuai akan bekerja

dengan lebih baik dan aman sesuai tujuan penggunaan.

u Jangan gunakan perkakas listrik dengan switch yang

tidak dapat dioperasikan. Perkakas listrik yang

switchnya yang tidak berfungsi dapat menimbulkan

bahaya dan harus diperbaiki.

u Lepaskan steker dari sumber listrik dan/atau lepas

baterai, jika dapat dilepaskan dari perkakas listrik

sebelum menyetel, mengganti aksesori, atau

menyimpan perkakas listrik. Tindakan preventif akan

mengurangi risiko menghidupkan perkakas listrik secara

u Jauhkan dan simpan perkakas listrik dari jangkauan

anak-anak dan jangan biarkan orang-orang yang tidak

mengetahui cara menggunakan perkakas listrik,

mengoperasikan perkakas listrik. Perkakas listrik

dapat membahayakan jika digunakan oleh orang-orang

yang tidak terlatih.

u Lakukan pemeliharaan perkakas listrik dan aksesori.

Periksa komponen yang bergerak apabila tidak lurus

atau terikat, kerusakan komponen, dan kondisi lain

yang dapat mengganggu pengoperasian perkakas

listrik. Apabila rusak, perbaiki perkakas listrik

sebelum digunakan. Kecelakaan sering terjadi karena

perkakas listrik tidak dirawat dengan baik.

u Jaga ketajaman dan kebersihan alat. Alat pemotong

dengan pisau pemotong yang tajam dan dirawat dengan

baik tidak akan mudah tersangkut dan lebih mudah

1 609 92A 5BU | (06.11.2020) Bosch Power ToolsBahasa Indonesia | 49

u Gunakan perkakas listrik, aksesori, dan komponen

perkakas dll sesuai dengan petunjuk ini, dengan

mempertimbangkan kondisi kerja dan pekerjaan yang

akan dilakukan. Penggunaan perkakas listrik untuk

tujuan berbeda dari fungsinya dapat menyebabkan situasi

u Jaga gagang dan permukaan genggam agar tetap

kering, bersih, dan bebas dari minyak dan lemak.

Gagang dan permukaan genggam yang licin tidak

menjamin keamanan kerja dan kontrol alat yang baik pada

situasi yang tidak terduga.

u Minta teknisi berkualifikasi untuk menyervis

perkakas listrik dengan hanya menggunakan suku

cadang yang identik. Dengan demikian, hal ini akan

memastikan keamanan perkakas listrik.

Petunjuk Keselamatan untuk Mengebor

Petunjuk keselamatan untuk semua pengoperasian

u Kenakan pemalut telinga ketika bekerja. Suara bising

alat dapat menyebabkan berkurangnya pendengaran.

u Gunakan gagang tambahan. Kehilangan kendali dapat

menyebabkan cedera pribadi.

u Pegang perkakas listrik pada permukaan gagang

berisolator saat mengoperasikannya, aksesori

pemotong atau pengunci dapat bersentuhan dengan

kabel yang tidak terlihat atau kabelnya sendiri.

Aksesori pemotong atau pengunci yang bersentuhan

dengan kabel yang dialiri listrik dapat menyebabkan

bagian logam perkakas listrik yang terbuka dialiri listrik

sehingga pengguna dapat tersengat listrik.

Petunjuk keselamatan saat menggunakan mata bor

u Jangan pernah mengoperasikan alat dengan

kecepatan yang lebih tinggi dari nilai kecepatan

maksimal mata bor. Pada kecepatan yang tinggi, mata

bor akan membengkok jika berputar secara bebas tanpa

menyentuh benda kerja dan dapat menyebabkan cedera

u Selalu hidupkan alat bor pada kecepatan rendah

dengan ujung mata bor menyentuh benda kerja. Pada

kecepatan yang tinggi, mata bor akan membengkok jika

berputar secara bebas tanpa menyentuh benda kerja dan

dapat menyebabkan cedera terhadap pengguna.

u Tekan hanya pada garis langsung dengan mata bor

dan jangan tekan secara berlebihan.Mata bor dapat

membengkok dan menyebabkan kerusakan atau hilang

kendali sehingga menyebabkan cedera terhadap

Petunjuk Keselamatan tambahan

u Segera matikan perkakas listrik jika alat tambahan

terkunci. Bersiaplah dengan reaksi tinggi yang

menyebabkan sentakan. Alat tambahan akan terkunci

jika perkakas listrik mengalami kelebihan beban atau

perkakas bergerak miring pada benda kerja.

u Pegang perkakas listrik dengan kencang. Saat

mengencangkan dan mengendurkan obeng dapat terjadi

reaksi torsi yang tinggi sesaat.

u Gunakan alat kerja dengan aman. Benda yang ditahan

dalam alat pemegang atau bais lebih aman daripada

benda yang dipegang dengan tangan.

u Gunakanlah alat detektor logam yang cocok untuk

mencari kabel dan pipa yang tidak terlihat atau

hubungi perusahaan pengadaan setempat. Sentuhan

dengan kabel-kabel listrik dapat mengakibatkan api dan

kontak listrik. Pipa gas yang dirusak dapat mengakibatkan

ledakan. Pipa air yang dirusak mengakibatkan kerusakan

barang-barang atau dapat mengakibatkan kontak listrik.

u Sebelum meletakkan perkakas listrik, tunggulah

hingga perkakas berhenti berputar. Alat kerja dapat

tersangkut dan menyebabkan perkakas listrik tidak dapat

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan

petunjuk penggunaan. Kesalahan dalam

menjalankan petunjuk keselamatan dan

petunjuk penggunaan dapat mengakibatkan

kontak listrik, kebakaran, dan/atau luka-luka

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan

Perkakas listrik ini cocok untuk pengeboran pada batu bata,

beton dan batu serta untuk pelubangan pada kayu, logam,

keramik dan bahan plastik. Perangkat dengan kontrol

elektronik dan pemutar arah kanan/kiri juga cocok untuk

menyekrup dan membuat lubang berulir untuk sekrup.

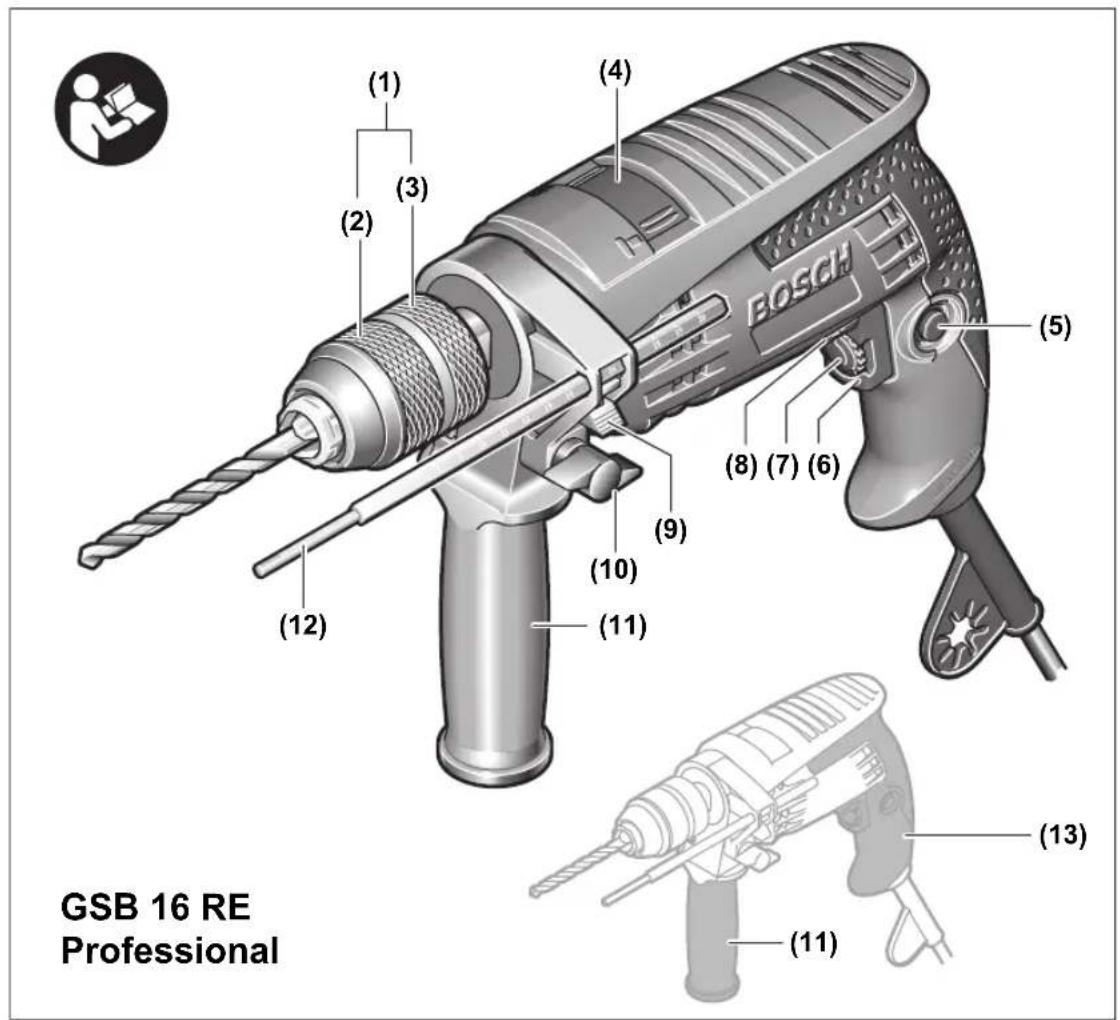

Nomor-nomor dari bagian-bagian perkakas pada gambar

sesuai dengan gambar perkakas listrik pada halaman

Roda untuk penyetelan awal kecepatan putaran

Tombol untuk penyetelan pembatas kedalaman

Aksesori yang ada pada gambar atau yang dijelaskan tidak

termasuk dalam lingkup pengiriman standar. Semua

aksesori yang ada dapat Anda lihat dalam program aksesori

Kecepatan putar dengan beban

Pemilihan awal kecepatan

Berat sesuai dengan EPTA-

kg 1,5 1,5 1,8 1,8 1,9 1,9

Klasifikasi keamanan

/ II / II / II / II / II / II Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa

Cara memasang u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Gagang tambahan (lihat gambar A) u Gunakan perkakas listrik hanya dengan gagang tambahan (11). u Pastikan baut kupu-kupu terpasang dengan kencang sebelum memulai semua pengerjaan. Kehilangan

kendali saat mengoperasikan perkakas listrik dapat

Gagang tambahan (11) dapat digerakkan ke arah mana saja

sesuai keinginan untuk memungkinkan posisi kerja yang

aman dan tidak menyulitkan.

Putar baut kupu-kupu untuk penyetelan gagang tambahan

(10) berlawanan arah jarum jam dan gerakkan gagang

tambahan (11) ke posisi yang diinginkan. Kemudian

yang diinginkan dapat ditetapkan.

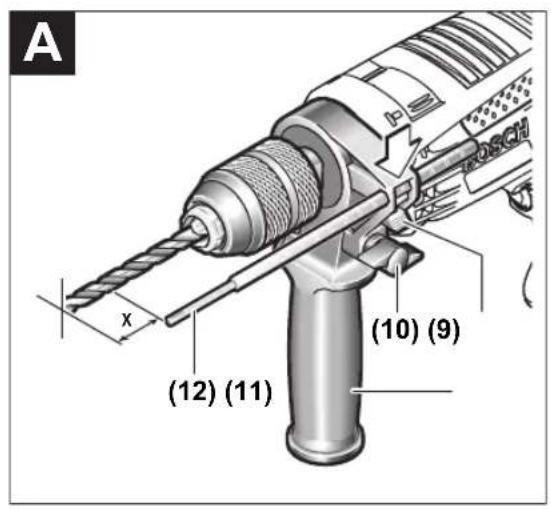

Tekan tombol penyetelan pembatas kedalaman lubang (9)

dan pasang pembatas kedalaman ke gagang tambahan (11).

Permukaan yang menonjol pada pembatas kedalaman (12)

harus menghadap ke bawah.

Tarik pembatas kedalaman (12) hingga jarak antara ujung

mata bor dan ujung pembatas kedalaman (12) sesuai

dengan kedalaman pengeboran X yang diinginkan.

1 609 92A 5BU | (06.11.2020) Bosch Power ToolsBahasa Indonesia | 51

sisipan. Chuck bor bisa menjadi sangat panas jika

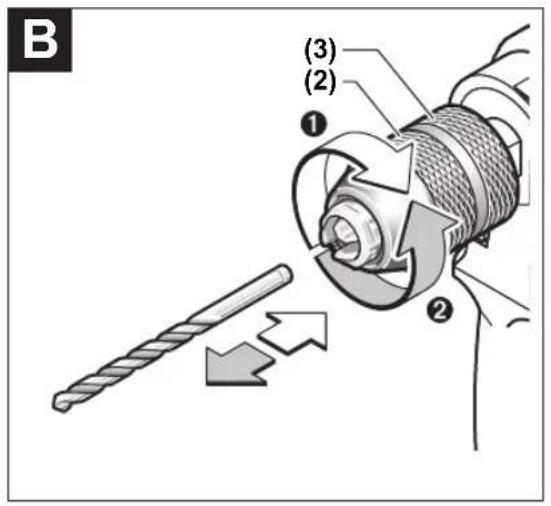

Keyless chuck (lihat gambar B)

Spindel bor akan terkunci saat switch on/off (6) tidak

ditekan. Hal ini memungkinkan penggantian alat-alat kerja di

cekaman mata bor secara cepat, nyaman dan mudah.

Buka keyless chuck (1) dengan diputar sesuai arah panah ➊

hingga alat sisipan dapat dipasang. Pasang alat.

Putar selongsong keyless chuck (1) ke arah putaran ➋

dengan kuat menggunakan tangan hingga tidak terdengar

lagi tekanan. Dengan demikian, chuck bor terkunci secara

Penguncian terbuka lagi jika selongsong diputar ke arah

berlawanan untuk melepas alat.

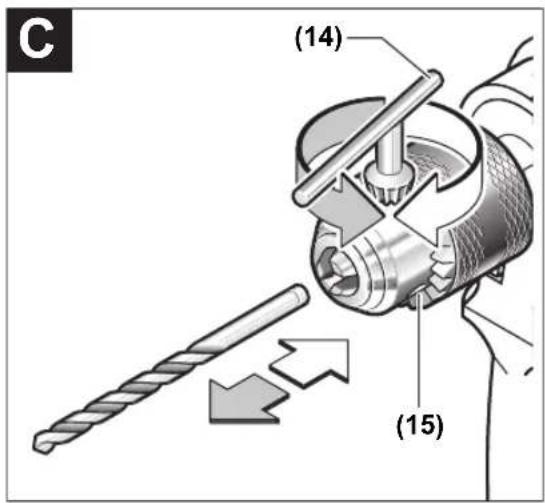

Chuck bor bergerigi (lihat gambar C)

Buka chuck bor bergerigi (15) dengan memutarnya hingga

alat dapat dipasang. Pasang alat.

Pasang kunci chuck bor (14) ke dalam lubang chuck bor

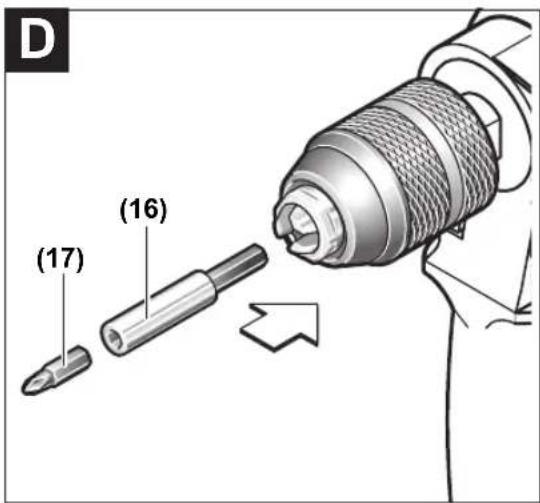

Saat menggunakan mata obeng (17) gunakan selalu

dudukan bit universal (16). Hanya gunakan mata obeng yang

sesuai dengan kepala sekrup.

Untuk menyekrup, selalu atur switch "pengeboran/impact

drilling" (4) ke simbol "pengeboran".

u Sebelum mulai dengan pekerjaan pada perkakas

listrik, tariklah steker dari stopkontak.

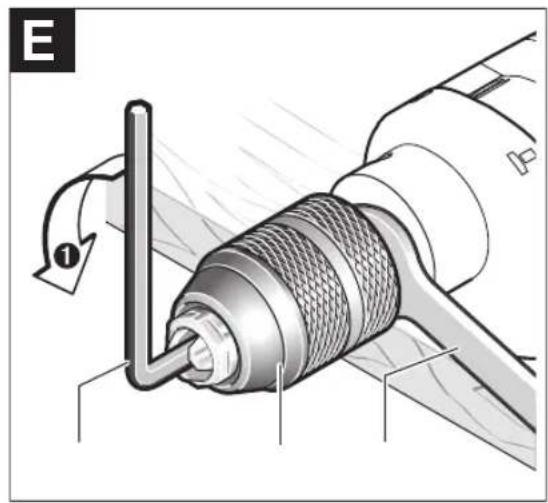

Melepas chuck bor (lihat gambar E)

Letakkan perkakas listrik di tempat yang stabil, misalnya di

Tahan kunci pas (19) dan lepaskan keyless chuck (1)

dengan memutar kunci L (18) ke arah ➊. Keyless chuck yang

terpasang akan dilepas dengan sentakan ringan pada poros

panjang kunci L (18).

Lepaskan kunci L dari keyless chuck, lalu lepaskan

seluruhnya dari perkakas listrik.

Lepas keyed chuck (15) dengan cara yang sama seperti

yang dijelaskan untuk keyless chuck.

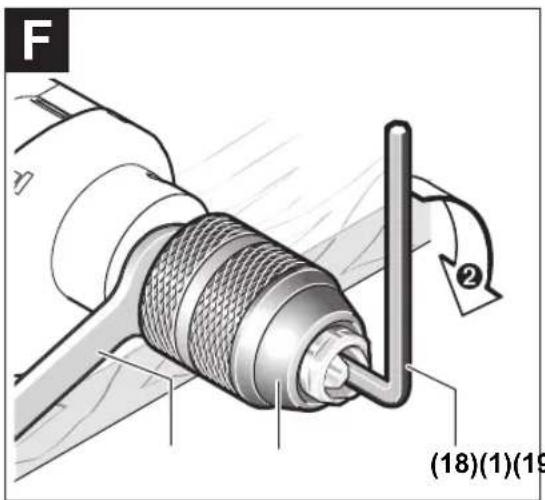

Memasang chuck bor (lihat gambar F)

Pemasangan chuck bor penjepitan cepat dilakukan dalam

Chuck bor harus dikencangkan dengan torsi

pengencangan sekitar 30–35Nm.

Ekstraksi debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbel

(timah hitam), beberapa jenis kayu, bahan mineral dan

logam dapat berbahaya bagi kesehatan. Menyentuh atau

menghirup debu-debu ini dapat mengakibatkan reaksi alergi

dan/atau penyakit saluran pernapasan pada pengguna atau

orang yang berada di dekatnya.

Beberapa debu tertentu seperti debu kayu pohon quercus

atau pohon fagus silvatica dianggap dapat mengakibatkan

penyakit kanker, terutama dalam campuran dengan bahan-

bahan tambahan untuk pengolahan kayu (kromat, obat

pengawet kayu). Bahan-bahan yang mengandung asbes

– Perhatikanlah supaya ada pertukaran udara yang baik di

Debu dapat tersulut dengan mudah.

u Perhatikan tegangan listrik! Tegangan jaringan listrik

harus sesuai dengan tegangan listrik yang tercantum

pada label tipe perkakas listrik. Perkakas listrik

dengan daya sebesar 230V seperti yang diindikasikan

pada label dapat juga dioperasikan pada daya 220 V.

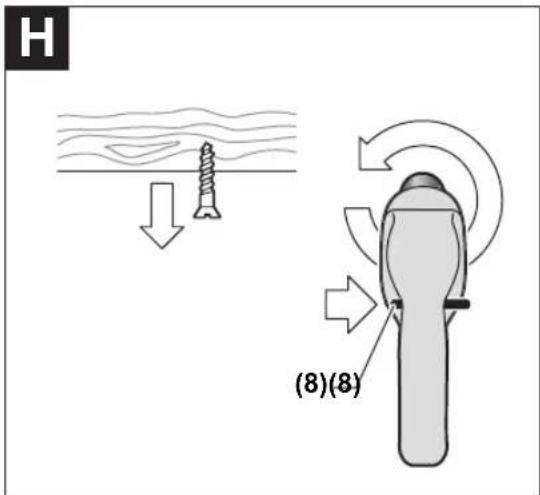

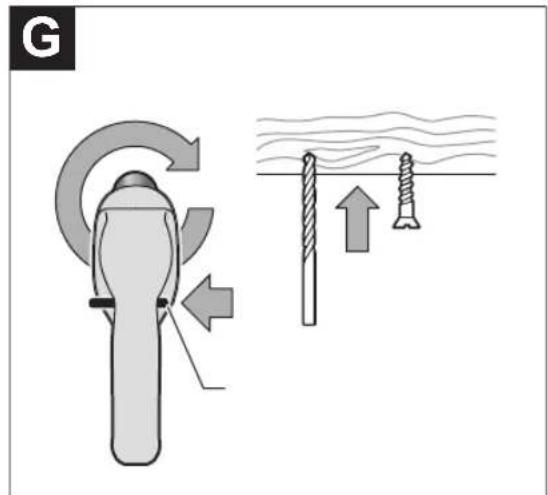

Menyetel arah putaran (lihat gambar G–H) (GSB10RE/

GSB13RE/GSB16RE)

Arah putaran perkakas listrik dapat diubah dengan switch

pengubah arah (8). Hal tersebut tidak dapat dilakukan jika

tombol on/off (6) ditekan.

Searah jarum jam: Untuk mengebor dan menyekrup, tekan

Switch (4) akan terkunci dan juga dapat

dioperasikan saat mesin sedang beroperasi.

Mengaktifkan/menonaktifkan perkakas listrik

Untuk menggunakan pertama kali perkakas listrik, tekan

dan tahan tombol on/off (6).

Untuk mengunci tombol on/off yang ditekan, (6) tekan

tombol pengunci (5).

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)52 | Tiếng Việt

Untuk menonaktifkan perkakas listrik, lepaskan tombol on/

off (6) jika tombol dikunci dengan tombol pengunci (5),

tekan singkat tombol on/off (6) dan lepaskan.

Mengatur kecepatan putaran/nominal getaran

Kecepatan perkakas listrik yang diaktifkan dapat disetel

terus-menerus tergantung seberapa kuat tombol on/off (6)

Jika tombol on/off (6) ditekan singkat dan tidak terlalu kuat,

kecepatan putaran akan menjadi rendah. Tekanan yang lebih

besar mengakibatkan kecepatan putaran yang lebih tinggi.

Memilih kecepatan putaran/nominal getaran (GSB 16

Dengan roda untuk pemilihan awal kecepatan (7) kecepatan

putaran/nominal getaran yang diperlukan juga dapat disetel

selama pengoperasian.

Kecepatan putaran/nominal getaran yang diperlukan

tergantung dari bahan yang dikerjakan dan kondisi

pekerjaan dan bisa ditentukan dengan melakukan uji coba.

Petunjuk pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat

Setelah digunakan dalam waktu yang lama dengan

kecepatan rendah, biarkan perkakas listrik beroperasi

dengan putaran maksimal pada kecepatan idle sekitar 3

menit agar menjadi dingin.

Untuk mengebor ubin, setel switch (4) pada simbol

"pengeboran". Baru setelah ubin dibor, setel switch pada

simbol "impact drilling“ dan lanjutkan pekerjaan mengebor.

Jika mengerjakan beton, batu-batuan dan tembok, pakailah

mata bor baja intan.

Hanya gunakan mata bor HSS yang telah diasah (HSS=high

performance superspeed steel) untuk melakukan

pengeboran logam. Kualitas dijamin oleh program aksesori

Dengan alat pengasah mata bor (aksesori), bor berbentuk

spiral dengan diameter 2,5–10 mm dapat diasah dengan

Perawatan dan servis

Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan

Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan

oleh Bosch atau Service Center untuk perkakas listrik Bosch

resmi agar keselamatan kerja selalu terjamin.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan

Anda tentang reparasi dan perawatan serta tentang suku

cadang produk ini. Gambaran teknis (exploded view) dan

informasi mengenai suku cadang dapat ditemukan di:

Tim konsultasi penggunaan Bosch akan membantu Anda

menjawab pertanyaan seputar produk kami beserta

Jika Anda hendak menanyakan sesuatu atau memesan suku

cadang, selalu sebutkan nomor model yang terdiri dari 10

angka dan tercantum pada label tipe produk.

Alamat layanan lainnya dapat ditemukan di:

www.bosch-pt.com/serviceaddresses

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur

ulang secara ramah lingkungan.

Jangan membuang perkakas listrik ke dalam

sampah rumah tangga!

Hanya untuk negara Uni Eropa:

Menurut European Directive 2012/19/EU tentang limbah

peralatan listrik dan elektronik dan kaitannya dengan hukum

nasional, listrik yang tidak lagi dapat digunakan harus

dikumpulkan secara terpisah dan didaur ulang dengan cara

yang ramah lingkungan.
