PANDUAN PENGGUNA GBH 18V-18 X Professional BOSCH

Petunjuk Keselamatan

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

Keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) maupun perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu terbakar. Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem pembumian. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. Hindari kontak badan dengan permukaan yang terhubung dengan sistem pembumian, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem pembumian. Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut dapat meningkatkan risiko sengatan listrik. Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik tersebut jika Anda mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau menghubungkannya ke sumber listrik dalam keadaan hidup dapat memicu kecelakaan. Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Kunci atau kunci pas yang telah menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. Jika disediakan perangkat untuk sambungan pengisapan debu atau pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpul dapat mengurangi bahaya yang disebabkan oleh debu. Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang

switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain. Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran. Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api. Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segera hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.

Jangan gunakan set baterai pada perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menyebabkan kejadian yang tidak terduga seperti kebakaran, ledakan, atau risiko cedera. Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130°C dapat memicu ledakan. Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk keselamatan untuk hammer

Petunjuk keselamatan untuk semua pengoperasian

Kenakan sumbat telinga. Suara bising alat dapat menyebabkan berkurangnya pendengaran. Gunakan handle tambahan, jika tersedia. Kehilangan kendali dapat menyebabkan cedera. Pegang perkakas listrik pada permukaan gagang isolator saat melakukan operasi di mana alat pengencang dapat menyentuh kabel yang tidak terlihat. Aksesori pemotong dan alat pengencang yang bersentuhan dengan kabel yang dialiri listrik dapat membuat bagian logam dari alat menjadi bertegangan dan mengakibatkan sengatan listrik pada operator.

Petunjuk keselamatan saat menggunakan mata bor panjang dengan rotary hammer

Selalu hidupkan alat bor pada kecepatan rendah dengan ujung mata bor menyentuh benda kerja. Pada kecepatan yang tinggi, mata bor akan membengkok jika berputar secara bebas tanpa menyentuh benda kerja dan dapat menyebabkan cedera terhadap pengguna. Tekanlah pada garis langsung dengan mata bor dan jangan tekan secara berlebihan. Mata bor dapat membengkok dan menyebabkan kerusakan atau hilang kendali sehingga menyebabkan cedera terhadap pengguna.

Petunjuk keselamatan tambahan

Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan

ledakan. Pipa air yang dirusak dapat mengakibatkan barang-barang menjadi rusak.

Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan. Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. Asap dapat keluar apabila terjadi kerusakan pada penggunaan yang tidak sesuai dengan baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernapasan. Jangan memodifikasi atau membuka baterai. Terdapat risiko korsleting. Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau aktivitas keras dari luar. Hal ini dapat menyebabkan terjadinya hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih. Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindungi dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air, dan kelembapan. Terdapat risiko ledakan dan korsleting.

Jangan menyentuh alat sisipan atau bagian housing yang berdekatan sesaat setelah pengoperasian. Alat sisipan atau housing tersebut dapat menjadi sangat panas selama pengoperasian sehingga menyebabkan luka bakar. Alat sisipan dapat terhenti secara tiba-tiba saat pengeboran. Pegang erat perkakas listrik dengan kedua tangan dan pastikan Anda berdiri di posisi yang stabil. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik. Jangan arahkan perkakas listrik ke orang lain yang berada di dekat area kerja selama pengoperasian. Alat sisipan dapat terlempar dan menyebabkan cedera serius. ▶ Selalu kenakan helm keselamatan dan kacamata pelindung untuk pelindung wajah. Kacamata hitam biasa bukanlah kacamata pelindung. Pastikan alat sisipan terpasang dengan kencang dan aman sebelum pengoperasian. ▶ Selalu pastikan Anda berada di posisi yang aman. Pastikan tidak ada siapa pun berada di bawah Anda saat sedang menggunakan perkakas listrik di tempat yang tinggi, misalnya di atas tangga. Jangan membuka atau menutup chuck bor dengan menghidupkan perkakas listrik. Mata bor dapat terlempar sehingga menyebabkan risiko cedera.

Jangan arahkan perkakas listrik ke orang lain yang berada di dekat area kerja selama pengoperasian. Alat sisipan dapat terlempar dan menyebabkan cedera serius. ▶ Selalu kenakan helm keselamatan dan kacamata pelindung atau pelindung wajah. Kacamata atau kacamata hitam biasa bukanlah kacamata pelindung. Pastikan alat sisipan terpasang dengan kencang dan aman sebelum pengoperasian. ▶ Selalu pastikan Anda berada di posisi yang aman. Pastikan tidak ada siapa pun berada di bawah Anda saat sedang menggunakan perkakas listrik di tempat yang tinggi misalnya di atas tangga. Jangan buka atau tutup chuck bor dengan menghidupkan perkakas listrik. Mata bor dapat terlempar sehingga menyebabkan risiko cedera. Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati.

Spesifikasi Produk dan Performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan Penggunaan

Perkakas listrik ini dirancang untuk pengeboran benda keras pada beton, batu bata, dan bebatuan. Perkakas listrik juga cocok untuk pengeboran tanpa getaran pada kayu, logam, keramik, dan bahan sintetis. Perkakas listrik dengan penyetelan elektronik dan arah putaran ke kanan/kiri juga cocok untuk penyekrupan.

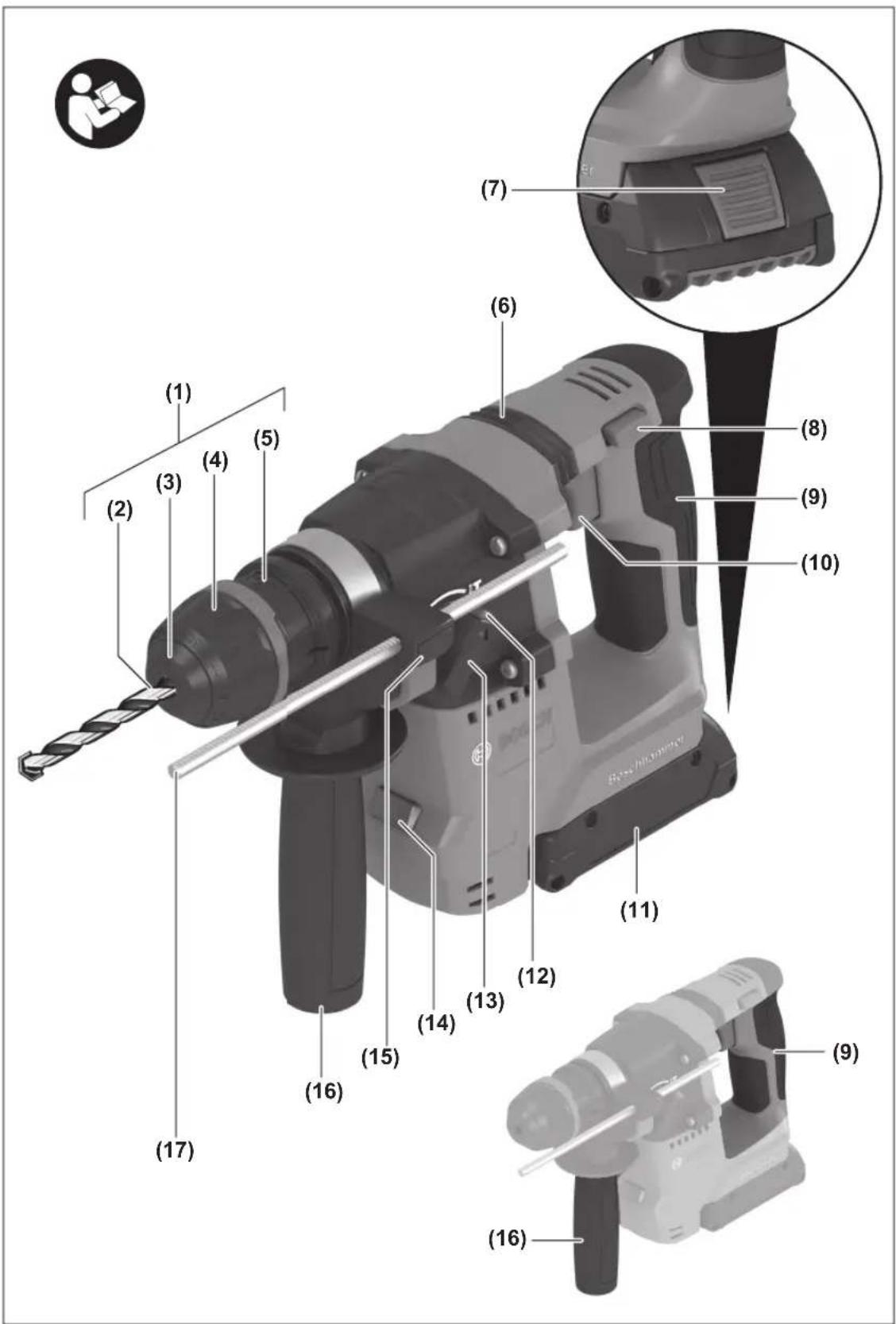

Ilustrasi Komponen

Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis.

(1) Chuck bor ONECHUCK (2) Dudukan alat kerja ONECHUCK (3) Kap pelindung debu (4) Selongsong depan (5) Selongsong belakang (6) Peredaman getaran (7) Tombol pelepas baterai (8) Switch arah putaran (9) Gagang (permukaan genggam berisolator) (10) Tombol on/off (11) Baterai

(12) Tombol pelepas kunci untuk switch getaran/penghenti putaran (13) Switch getaran/penghenti putaran (14) Lampu kerja (15) Tombol untuk pengaturan pembatas kedalaman (16) Gagang tambahan (permukaan genggam berisolator) (17) Pembatas kedalaman (18) Dudukan bit universal dengan batang pemasang SDS plus (19) Dudukan bit universal dengan batang silinder atau batang heksagonal (20) Area pemasangan alat pelindung jatuh pada perkakas listrik (21) Alat pelindung jatuh (b) (22) Titik pemasangan tetap alat pelindung jatuh a) Aksesori ini tidak termasuk dalam lingkup pengiriman standar. b) Aksesori ini tidak termasuk dalam lingkup pengiriman standar dan bukan bagian dari rangkaian aksesori Bosch.

Data Teknis

Bor hammer berdaya baterai		GBH 18V-18 X
Nomor Barang		3611 J27 1..
Tegangan nominal V=18
Kecepatan nominalA)	min-1	900
Tingkat getaranA)	min-1	5000
Dudukan atas kerja - SDS plus
		- Silinder - Heksagonal
Rentang chuck bor batang silinder	mm 6-10
Diameter pengeboran maks.
- Beton mm 18
- Baja mm 10
- Kayu mm 18
BeratB)	kg 2,2 kg (1,5 Ah)-3,2 kg (12,0 Ah)
Suhu sekitar yang direkomendasan那段 pengisian daya	°C 0 ... +35
Suhu sekitar yang dijizinkan那段 pengoperasianC) dan那段 pengenimpanan	°C -20 ... +50
Baterai yang kompatibel GBA 18V...		ProCORE18V...

Bor hammer berdaya baterai	GBH 18V-18 X
Perangkat pengisi daya yang direkomendasikan	GAL 18...
	GAX 18...
	GAL 36...

A) diukur pada suhu 20-25°C dengan baterai GBA 18V 4.0Ah

B) tergantung pada baterai yang digunakan

C) daya terbatas pada suhu < 0°C

Data teknis ditentukan dengan baterai yang termasuk dalam lingkup pengiriman.

Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac.

Baterai

Bosch perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya pengut hari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai ditekan secara tidak sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya oleh pegas.

Indikator level pengisian daya baterai

Catatan: Tidak semua jenis baterai memiliki indikator level pengisian daya.

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen hijau 3 × 60 - 100%

Lampu permanen hijau 2 × 30 - 60%

Lampu permanen hijau 1 × 5 - 30%

Lampu berkedip hijau 1 × 0 - 5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen hijau 5 × 80 - 100%

Lampu permanen hijau 4 × 60 - 80%

Lampu permanen hijau 3 × 40 - 60%

Lampu permanen hijau 2 × 20 - 40%

Lampu permanen hijau 1 × 5 - 20%

Lampu berkedip hijau 1 × 0 - 5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai pada suhu antara -20°C hingga 50°C. Jangan letakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkan lubang ventilasi baterai dengan kuas yang lunak, bersih, dan kering secara teratur.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk pembuangan.

Pemasangan

Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.).

Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja.

Gagang tambahan

Hanya gunakan perkakas listrik dengan gagang tambahan (16). Pastikan gagang tambahan selalu terpasang kuat. Jika tidak, Anda dapat kehilangan kendali atas perkakas listrik saat bekerja.

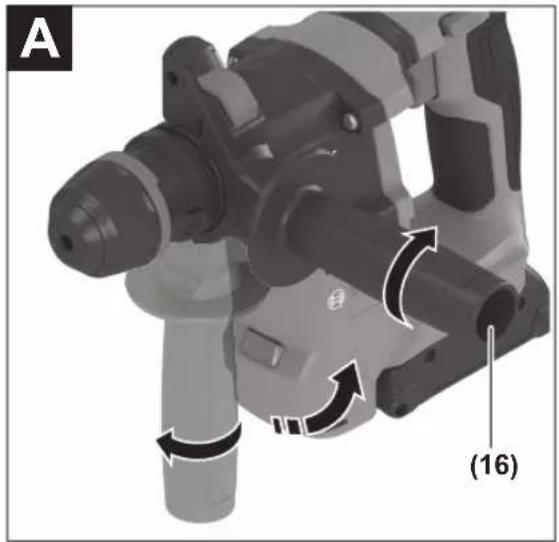

Memutar gagang tambahan (lihat gambar A)

Gagang tambahan (16) dapat digerakkan ke arah mana pun untuk memungkinkan posisi kerja yang aman dan tidak melelahkan.

• Putar bagian bawah gagang tambahan (16) berlawanan arah jarum jam dan gerakkan gagang tambahan (16) ke posisi yang diinginkan. Setelah itu, putar dan kencangkan kembali bagian bawah gagang tambahan (16) searah jarum jam.

Pastikan tali pengencang gagang tambahan berada dalam alur yang tersedia di housing.

Mengganti perkakas

Dengan chuck bor ONECHUCK, alat sisipan SDS plus, alat sisipan silinder, dan alat sisipan heksagonal dapat digunakan dengan mudah dan nyaman tanpa perlu kerja tambahan untuk mengganti chuck bor.

Tutup pelindung debu (3) mencegah masuknya debu pengeboran ke dalam dudukan alat kerja selama pengoperasian. Saat menggunakan perkakas, pastikan tutup pelindung debu (3) tidak rusak.

Tutup pelindung debu yang rusak harus segera diganti. Disarankan untuk melakukannya di layanan pelanggan Bosch.

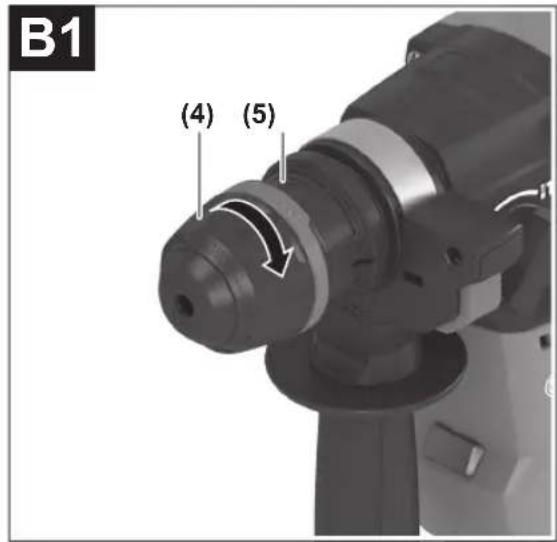

• Pegang selongsong belakang (5) chuck bor dengan kuat menggunakan satu tangan. Buka sepenuhnya dudukan alat kerja menggunakan tangan lainnya dengan cara memutar selongsong depan (4). Bersihkan ujung alat sisipan SDS plus yang terpasang dan lumasi dengan sedikit minyak.
• Pasang alat sisipan SDS plus ke dalam dudukan alat kerja dengan cara memutarnya hingga terkunci secara otomatis.
• Periksa penguncian dengan menarik alat kerja.

Alat sisipan SDS plus harus dapat bergerak dengan bebas. Hal ini menimbulkan penyimpangan putaran sewaktu perkakas listrik berjalan pada kecepatan idle. Hal ini tidak memengaruhi ketepatan lubang bor karena mata bor memusatkan dengan sendirinya saat mengebor.

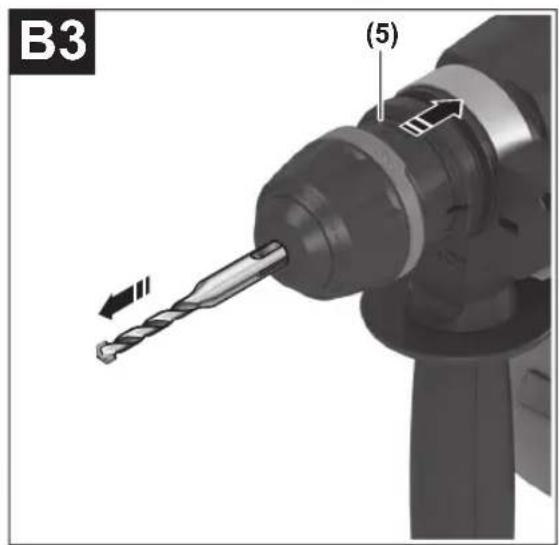

Melepas alat sisipan SDS plus (lihat gambar B3)

Dorong selongsong belakang (5) ke belakang dan lepaskan alat sisipan SDS plus.

Penggantian alat (poros silinder, segi enam)

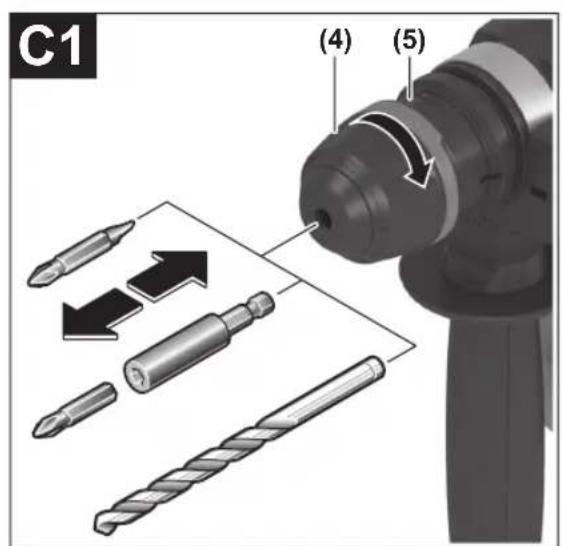

Memasang alat sisipan (lihat gambar C1)

Catatan: Jangan menggunakan alat kerja tanpa SDS plus untuk mengebor benda keras! Alat kerja tanpa SDS plus dan chuck bor akan rusak jika digunakan untuk mengebor benda keras.

Catatan: Hanya gunakan alat dengan poros silinder atau poros heksagonal dalam mode pengoperasian pengeboran.

Jangan menutup chuck bor dengan cara menghidupkan perkakas listrik. Mata bor dapat terlempar sehingga menyebabkan risiko cedera.

Catatan: Hanya gunakan alat sisipan dengan poros silinder atau poros heksagonal dengan diameter poros sebesar 6 hingga 10mm

• Putar switch getaran/penghenti putaran (13) ke posisi "Pengeboran".
• Pegang selongsong belakang (5) chuck bor dengan kuat menggunakan satu tangan. Buka dudukan alat kerja menggunakan tangan lainnya dengan cara memutar selongsong depan (4) semaksimal mungkin hingga alat sisipan dapat dipasang.
• Pasang alat sisipan silinder atau heksagonal ke dalam chuck bor.
• Pegang selongsong belakang (5) dengan satu tangan dan gunakan tangan lainnya untuk memutar selongsong depan (4) dengan kuat sesuai arah panah hingga terdengar bunyi klik yang jelas.
• Periksa kekencangannya dengan menarik alat.

Hanya pasang alat sisipan saat perkakas listrik dimatikan.

Melepaskan alat sisipan (lihat gambar C2)

• Pegang selongsong belakang (5) chuck bor dengan kuat menggunakan satu tangan. Buka dudukan alat kerja menggunakan tangan lainnya dengan cara memutar selongsong depan (4) sesuai arah panah hingga alat sisipan dapat dilepas. Lepas alat sisipan.

Jangan buka chuck bor dengan cara menghidupkan perkakas listrik. Mata bor dapat terlempar sehingga dapat menyebabkan risiko cedera.

Pengisapan debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debu tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlah pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja.
• Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Penggunaan

Pengoperasian pertama kali

Mengatur mode pengoperasian

Pilih mode pengoperasian perkakas listrik menggunakan switch getaran/penghenti putaran (13).

• Untuk mengganti mode pengoperasian, tekan tombol rilis (12) dan putar switch getaran/penghenti putaran (13) ke posisi yang diinginkan hingga switch terdengar mencuci.

Catatan: Hanya ubah mode pengoperasian saat perkakas listrik dimatikan! Jika tidak, perkakas listrik dapat rusak.

Posisi untuk pengeboran benda keras pada beton atau batu

Posisi untuk pengeboran tanpa getaran pada kayu, logam, keramik dan bahan sintetis, serta untuk penyekrupan

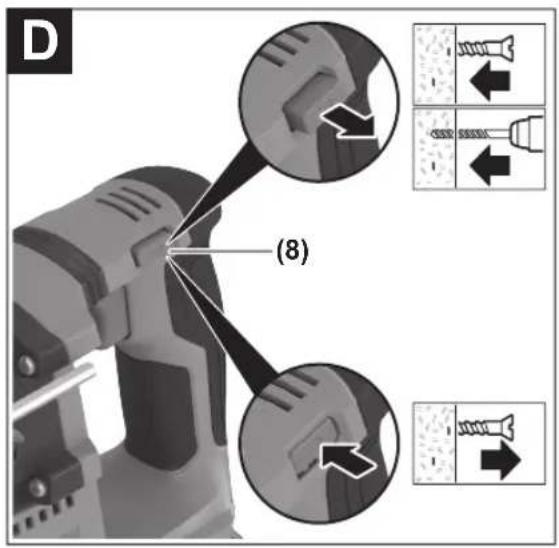

Mengatur arah putaran (lihat gambar D)

Arah putaran perkakas listrik dapat diubah dengan switch arah putaran (8). Namun, hal ini tidak dapat dilakukan jika tombol on/off (10) ditekan.

Tekan switch arah putaran (8) hanya saat perkakas listrik sedang tidak beroperasi.

Selalu atur arah putaran ke kanan untuk pengeboran benda keras dan pengeboran biasa.

• Putaran ke kanan: Untuk mengebor dan menyekrup, tekan switch arah putaran (8) ke kiri hingga maksimal.
• Putaran ke kiri: Untuk mengendurkan atau melepas sekrup dan mur, tekan switch arah putaran (8) ke kanan hingga maksimal.

Catatan: Jika switch arah putaran berada di posisi tengah, tombol on/off terkunci.

Menyalakan/mematikan

• Untuk menyalakan perkakas listrik, tekan tombol on/off (10). Lampu kerja (14) akan menyala saat tombol on/off (10) ditekan singkat atau ditekan kuat, dan lampu kerja membantu menerangi area kerja saat kondisi cahaya minim.
• Untuk mematikan perkakas listrik, lepaskan tombol on/off (10). Pada suhu yang rendah, perkakas listrik ini baru setelah lewat waktu mencapai daya kemampuan hammering/getaran penuh.

Mengatur kecepatan putaran/tingkat getaran

Kecepatan putaran/tingkat getaran dari perkakas listrik yang dihidupkan dapat diatur terus-menerus bergantung seberapa kuat tombol on/off (10) ditekan.

Jika tombol on/off (10) ditekan singkat, kecepatan putaran/tingkat getaran akan menjadi rendah. Jika tombol ditekan kuat, kecepatan putaran/tingkat getaran akan bertambah.

Petunjuk pengoperasian

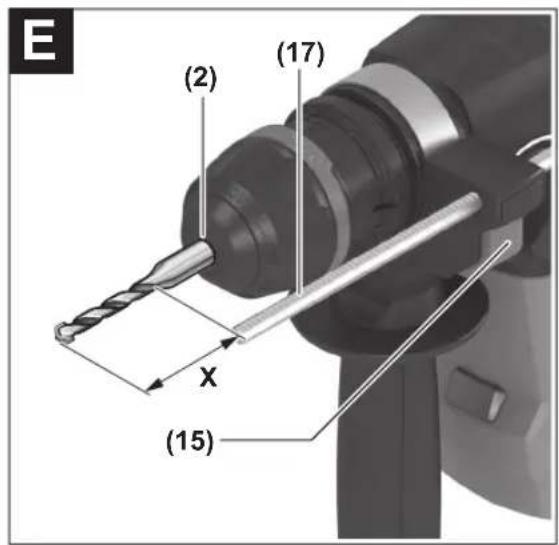

Mengatur kedalaman pengeboran (lihat gambar E)

Dengan pembatas kedalaman (17), kedalaman pengeboran X yang diinginkan dapat ditetapkan.

• Tekan tombol untuk mengatur pembatas kedalaman (15) dan pasang pembatas kedalaman ke gagang tambahan (16). Permukaan yang menonjol pada pembatas kedalaman (17) harus menghadap ke bawah.
• Masukkan alat sisipan SDS plus ke dalam dudukan alat kerja SDS plus hingga maksimal. Alat sisipan SDS plus yang goyah dapat menyebabkan kesalahan pengaturan kedalaman pengeboran.
• Tarik keluar pembatas kedalaman hingga jarak antara ujung mata bor dan ujung pembatas kedalaman sesuai dengan kedalaman pengeboran X yang diinginkan.

Torsi kelebihan beban

Jika alat sisipan terjepit atau tersangkut, maka daya penggerak ke spindel bor akan terhenti. Akibat daya yang timbul, tahan selalu perkakas listrik dengan kuat menggunakan kedua tangan dan ambil pijakan yang kuat. Jika perkakas listrik macet, matikan perkakas listrik dan lepaskan alat sisipan. Jika perkakas listrik dihidupkan dengan kondisi mesin bor masih macet, hal ini dapat menyebabkan terjadinya torsi reaksi yang besar.

Penonaktifan cepat (KickBackControl)

Penonaktifan cepat (KickBack Control) menawarkan kontrol yang lebih baik pada perkakas listrik dan memberikan perlindungan yang lebih baik terhadap pengguna dibandingkan dengan perkakas listrik tanpa KickBack

Control. Perkakas listrik akan mati jika perkakas listrik berputar di sekitar sumbu bor secara mendadak dan tak terduga.

• Untuk mengoperasikan kembali perkakas listrik, lepaskan tombol on/off (10) lalu tekan kembali.

Penonaktifan cepat ini akan ditunjukkan melalui berkedipnya lampu kerja (14) pada perkakas listrik.

Peredaman getaran

Kontrol elektronik konstan menjaga kecepatan putaran secara konstan saat pengoperasian tanpa beban dan pada kondisi beban tertentu. Hal ini menjamin hasil kerja yang merata.

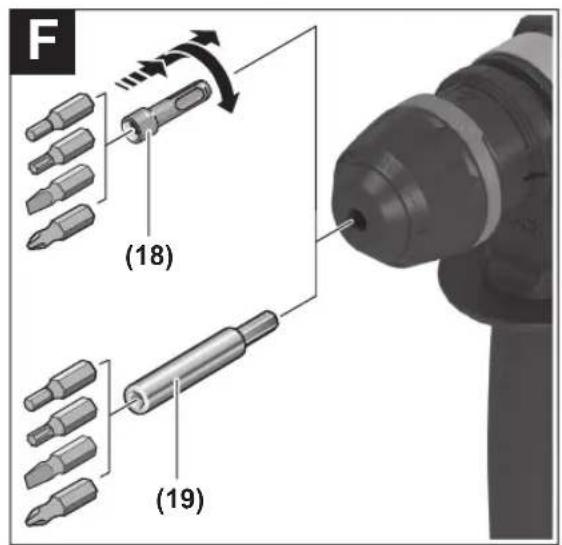

Memasang mata obeng (lihat gambar F)

• Pasang perkakas listrik pada mur/sekrupnya dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

Untuk memasang mata obeng, diperlukan dudukan bit universal dengan poros pemasangan SDS plus (18) atau dudukan bit universal dengan poros silinder pada poros heksagonal (19).

- Bersihkan ujung poros pemasangan dan lumasi dengan sedikit minyak. - Pasang dudukan bit universal (18) ke dudukan alat kerja dengan memutarnya hingga terkunci secara otomatis. - Periksa pengunciannya dengan menarik dudukan bit universal. - Pasang mata obeng ke dalam dudukan bit universal (18). Hanya gunakan mata obeng yang sesuai dengan kepala sekrup. - Untuk melepaskan dudukan bit universal (18), dorong selongsong pengunci ke belakang dan lepaskan dudukan bit universal dari dudukan alat kerja.

Memasang dudukan bit universal dengan poros silinder untuk poros heksagonal

• Pasang dudukan bit universal dengan poros silinder pada poros heksagonal (19). Lanjutkan dengan cara yang sama seperti memasang alat sisipan (lihat, Memasang alat sisipan (lihat gambar C1), Halaman 52).
• Periksa pengunciannya dengan menarik dudukan bit universal (19).
• Pasang mata obeng ke dalam dudukan bit universal (19). Hanya gunakan mata obeng yang sesuai dengan kepala sekrup.
• Untuk melepas dudukan bit universal (19), lakukan dengan cara yang sama seperti melepas alat sisipan (lihat "Melepas alat sisipan (lihat gambar C2)", Halaman 53).

Memasang alat pelindung jatuh (lihat gambar G)

Catatan: Sebaiknya gunakan alat pelindung jatuh (21) yang sesuai dengan berat sistem untuk mengamankan perkakas listrik agar tidak terjatuh. Panjang alat pelindung jatuh maksimal yang diperbolehkan adalah 1,8 m. Perhatikan area pemasangan yang diperbolehkan (20) pada perkakas listrik dengan saksama.

Sebaiknya gunakan loop perekat yang dikencangkan dengan simpul jangkar atas pelindung jatuh dengan peredam camber sebagai atas pelindung jatuh.

Perhatikan panduan pengoperasian dengan saksama saat memasang alat pelindung jatuh (21).

Pastikan untuk memasang sisi belakang atas pelindung jatuh ke struktur yang stabil (misalnya bangunan atau perancah) dan jangan pernah memasangnya ke pengguna itu sendiri. Alat pelindung jatuh harus dapat bergerak bebas dan hanya boleh dipasang pada titik pemasangan

tetap (22) dan di area pemasangan yang diperbolehkan (20) pada perkakas listrik.

Pilih titik pemasangan tetap (22) agar, jika perkakas listrik terjatuh, perkakas listrik dapat jatuh dengan bebas ke alat pelindung jatuh tanpa melibatkan atau membahayakan pengguna.

Jangan pernah mencoba menggunakan alat pelindung jatuh pada perkakas listrik dengan terpasangnya unit ekstraksi debu.

Perawatan dan servis

Perawatan dan pembersihan

Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Tutup pelindung debu yang rusak harus segera diganti. Direkomendasikan untuk melakukannya di layanan pelanggan Bosch. Bersihkan dudukan alat kerja setiap kali selesai digunakan.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tersebut bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara untuk perusahaan ekspedisi), persyaratan terkait pengemasan dan pemberian tanda harus diperhatikan. Dalam hal ini, diperlukan konsultasi dengan ahli bahan bahan berbahaya kepada menyiapkan Barang pengiriman.

Kirimkan baterainya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat "Transpor", Halaman 55).

Tiếng Việt

Hướng dẫn an toàn

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.

56 | Tiếng Việt

Không để trẻ em hay người đứng xem dùng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nào tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như ống đồng, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuốn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nào thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nào thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng lúc sẽ làm giảm nguy cơ thương tật cho bản thân. Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hoặc lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngón tay đặt vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở sẽ dẫn đến tai nạn. Lấy mọi chìa khóa hay khóa điều chỉnh trước khi mở điện dụng cụ điện cầm tay. Khóa hay
