MANUAL DE UTILIZADOR GSB 13 RE Professional BOSCH

pt Manual de instruções original

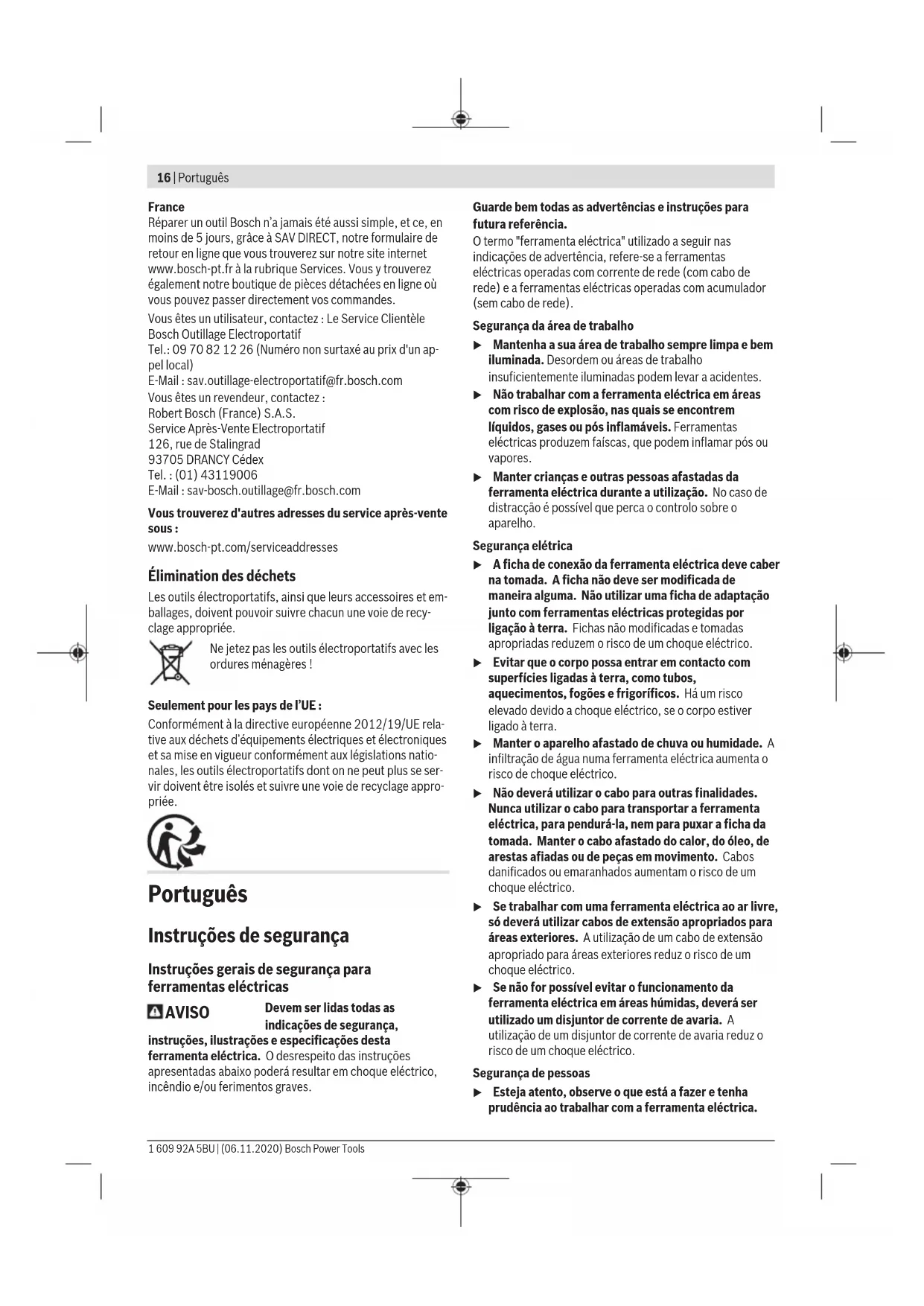

Português Página 16

Português do Brasil Página 28

Instruções de segurança

Instruções gerais de segurança para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque eléctrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco

elevado devido a choque eléctrico, se o corpo estiver

ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. 1 609 92A 5BU | (06.11.2020) Bosch Power ToolsPortuguês | 17

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos e roupas afastados de

peças em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

u Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que você

se torne complacente e ignore os princípios de

segurança da ferramenta. Uma acção descuidada pode

causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho.

É melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador,

se amovível, antes de executar ajustes na ferramenta

eléctrica, de substituir acessórios ou de guardar as

ferramentas eléctricas. Esta medida de segurança evita

o arranque involuntário da ferramenta eléctrica.

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica e os acessórios com

cuidado. Controlar se as partes móveis do aparelho

funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam

prejudicar o funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam reparadas antes

da utilização. Muitos acidentes têm como causa, a

manutenção insuficiente de ferramentas eléctricas.

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas.

u Mantenha os punhos e as superfícies de agarrar secas,

limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o

manuseio e controle seguros da ferramenta em situações

u Só permita que o seu aparelho seja reparado por

pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Indicações de segurança para berbequins

Instruções de segurança para todas as operações

u Use protetores auditivos ao perfurar com impacto. A

exposição ao ruído pode provocar a perda da audição.

u Use o(s) punho(s) auxiliar(es). A perda de controlo

pode resultar em ferimentos pessoais.

u Segure a ferramenta elétrica nas superfícies de

agarrar isoladas, ao executar uma operação onde o

acessório de corte ou os elementos de fixação possam

entrar em contacto com cabos escondidos ou com o

próprio cabo. Se o acessório de corte ou os elementos

de fixação entrarem em contacto com um cabo "sob

tensão", as partes metálicas expostas da ferramenta

elétrica ficam "sob tensão" e podem produzir um choque

Instruções de segurança ao usar brocas longas

u Nunca opere a uma velocidade maior do que a

velocidade máxima da broca. A velocidades mais altas,

a broca pode dobrar-se ao rodar livremente sem entrar

em contacto com a peça de trabalho, causando ferimento

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)18 | Português u Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contato com a peça de trabalho. A

velocidades mais altas, a broca pode dobrar-se ao rodar

livremente sem entrar em contato com a peça de

trabalho, causando ferimento pessoal. u Aplique pressão apenas em linha direta com a broca e não aplique pressão excessiva.As brocas podem

dobrar-se, causando rutura ou perda de controlo, ou

mesmo ferimento pessoal.

Instruções de segurança adicionais u Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de

reação que podem dar origem a contragolpes. O

acessório acoplável fica encravado se a ferramenta

elétrica for sobrecarregada ou se ficar emperrada na peça

a ser trabalhada. u Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados

momentos de reação. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno

de bancada está mais firme do que segurada com a mão. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A penetração num cano de água causa danos

materiais ou pode provocar um choque elétrico. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo

sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

A ferramenta elétrica é destinada para furar com percussão

em tijolos, betão e pedra, assim como furar em madeira,

metal, cerâmica e plástico. As ferramentas com regulação

eletrónica e rotação à direita/esquerda também são

apropriadas para aparafusar e abrir roscas.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Comutador "Furar/furar com percussão"

Tecla de fixação para o interruptor de ligar/desligar

Interruptor de ligar/desligar

Roda de pré-seleção da velocidade de rotação

Comutador do sentido de rotação (GSB10RE/

Parafuso de orelhas para fixação do punho adicional

Punho adicional (superfície do punho isolada)

Punho (superfície do punho isolada)

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

convencional (não faz parte do material a fornecer)

Berbequim de percussão GSB ... 10 10 RE 13 13 RE 16 16 RE Número de produto

Potência nominal absorvida W 500 500 600 600 701 701

Potência útil W 250 250 301 301 351 351

N.° de rotações em vazio r.p.m. 2600 0–2600 2800 0–2800 3000 0–3000

rotação máx. sob carga r.p.m. 1610 1610 1570 1570 1640 1640

Número de percussões na

Berbequim de percussão GSB ... 10 10 RE 13 13 RE 16 16 RE Pré-seleção do número de

Rotação à direita/esquerda – ● – ● – ●

Diâmetro da gola do veio mm 43 43 43 43 43 43

Ø máx. de perfuração

– Betão mm 10 10 13 13 16 16

/ II / II / II / II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Informação sobre ruídos/vibrações

GSB 10 | GSB 10 RE GSB 13 | GSB 13 RE GSB 16 | GSB 16 RE Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-1.

Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende

Nível de pressão acústica

Nível da potência acústica

Incerteza K Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinados segundo EN 62841-2-1:

Furar com percussão em betão:

O nível de vibrações indicado nestas instruções e o valor de

emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados

para a comparação de ferramentas elétricas. Também são

adequados para uma avaliação provisória das emissões

sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras

representam as aplicações principais da ferramenta elétrica.

Se a ferramenta elétrica for utilizada para outras aplicações,

com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações e de

emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o

período completo de trabalho.

Para uma estimação exata da emissão sonora e de

vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não

está sendo utilizado. Isto pode reduzir a emissão sonora e de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)20 | Português

Punho adicional (ver figura A)

u Utilize a ferramenta elétrica apenas com o punho

u Antes de todos os trabalhos certifique-se de que a

porca de orelhas está bem apertada. A perda de

controlo pode provocar lesões.

Pode oscilar o punho adicional (11) para conseguir uma

posição de trabalho segura e sem esforço.

Rode o parafuso de orelhas para o ajuste do punho adicional

(10) para a esquerda e oscile o punho adicional (11) para a

posição desejada. Depois aperte novamente o parafuso de

orelhas (10) para a direita.

Ajustar a profundidade de perfuração (ver figura A)

Com o batente de profundidade (12) é possível definir a

profundidade de perfuração desejada X.

Pressione a tecla para o ajuste do batente de profundidade

(9) e coloque o batente de profundidade no punho adicional

As estrias no batente de profundidade (12) têm de ficar

Puxe o batente de profundidade(12) para fora até a

distância entre a ponta da broca e a ponta do batente de

profundidade(12) corresponder à profundidade de

perfuração X desejada.

u Use luvas de proteção ao trocar de ferramenta. A

bucha pode aquecer muito durante trabalhos

Bucha de aperto rápido (ver figura B)

Com o interruptor de ligar/desligar não pressionado (6) é

fixado o veio de perfuração. Isto possibilita uma troca

rápida, confortável e fácil da ferramenta de trabalho no

Abra a bucha de aperto rápido (1) rodando no sentido ➊ até

a ferramenta poder ser inserida. Introduzir a ferramenta.

Aperte bem à mão a bucha da bucha de aperto rápido (1) no

sentido ➋, até que deixe de se ouvir o som de aperto. A

bucha fica assim automaticamente bloqueada.

O travamento solta-se novamente, logo que girar a bucha no

sentido contrário para remover a ferramenta.

Bucha de coroa dentada (ver figura C)

Abra a bucha de coroa dentada (15) rodando até a

ferramenta poder ser inserida. Introduzir a ferramenta.

Insira a chave de buchas (14) nos respetivos furos da bucha

de coroa dentada (15) e aperte a ferramenta

Ferramenta de aparafusar (ver figura D)

Ao utilizar bits de aparafusamento (17) deve utilizar sempre

um porta-bits universal (16). Só utilizar bits de

aparafusamento apropriados para o cabeçote de

Para aparafusar, coloque o comutador "Furar/furar com

percussão" (4) sempre no símbolo "Furar com percussão“.

u Antes de todos trabalhos na ferramenta elétrica

Desmontar a bucha (ver figura E)

chave sextavada interior (18) na bucha de aperto rápido (1)

e coloque a chave de bocas (19) (tam. 12) na superfície de

chave do veio de acionamento.

Coloque a ferramenta elétrica sobre uma base estável, p. ex.

uma bancada de trabalho.

Segure a chave de bocas (19) e solte a bucha de aperto

rápido (1) rodando a chave sextavada interior (18) no

sentido ➊. Uma bucha de aperto rápido emperrada poder

ser solta através de um leve batimento na bainha comprida

da chave sextavada interior (18).

Retire a chave sextavada interior da bucha de aperto rápido

e desaperte a bucha de aperto rápido por completo.

A desmontagem da bucha de coroa dentada (15) ocorre da

mesma forma descrita para a bucha de aperto rápido.

Montar a bucha (ver figura F)

A montagem da bucha de aperto rápido é realizada em

sequência invertida.

A bucha tem de ser bem apertada com um

binário de aperto de aprox. 30–35Nm.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contacto ou a inalação dos pós pode

provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encontrem

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

madeiras (cromato, preservadores de madeira). Material

que contém asbesto só deve ser processado por pessoal

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u Evite a acumulação de pó no local de trabalho. Pós

podem entrar levemente em ignição.

Colocação em funcionamento

u Observar a tensão de rede! A tensão da fonte de

corrente elétrica deve coincidir com os dados que

constam na placa de características da ferramenta

elétrica. Ferramentas elétricas marcadas para 230V

também podem ser operadas com 220V.

1 609 92A 5BU | (06.11.2020) Bosch Power ToolsPortuguês | 21

Ajustar o sentido de rotação (ver figuras G–H)

(GSB10RE/GSB13RE/GSB16RE)

Com o comutador de sentido de rotação (8) é possível

alterar o sentido de rotação da ferramenta elétrica. Com o

interruptor de ligar/desligar pressionado (6) isto no entanto

Rotação à direita: Para furar e apertar parafusos prima o

comutador do sentido de rotação (8) completamente para a

Rotação à esquerda: para soltar ou retirar os parafusos

pressione o conversor do sentido de rotação (8) para trás

Ajustar o modo de operação

Coloque o comutador (4) no símbolo "Furar".

Coloque o comutador (4) no símbolo "Furar

O comutador (4) engata de forma percetível e

pode ser acionado mesmo com o motor a trabalhar.

Para a colocação em funcionamento da ferramenta elétrica

deverá pressionar o interruptor de ligar/desligar (6) e

mantenha-o pressionado.

Para fixar o interruptor de ligar/desligar (6) pressionado,

prima o botão de fixação (5).

Para desligar ferramenta elétrica liberte o interruptor de

ligar/desligar (6) ou, se este estiver bloqueado com o botão

de fixação (5), pressione o interruptor de ligar/desligar (6)

brevemente e depois liberte-o.

Ajustar número de rotações/impactos (GSB10RE/

GSB13RE/GSB16RE)

Pode regular a velocidade da ferramenta elétrica ligada de

forma contínua, consoante a pressão que faz no interruptor

de ligar/desligar (6).

Uma leve pressão sobre o interruptor de ligar/desligar

(6)proporciona um número de rotações baixo. Aumentando

a pressão, é aumentado o n.° de rotações.

Pré-seleção do número de rotações/impactos (GSB 16

Com a roda de pré-seleção da velocidade de rotação (7)

pode pré-selecionar o número de rotações/número de

impactos necessário mesmo durante a operação.

O número de rotações/impactos necessário depende do

material e das condições de trabalho e pode ser

determinado por tentativas.

Instruções de trabalho

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Utilizar os punhos adicionais fornecidos com a

ferramenta elétrica. A perda de controle sobre a

ferramenta elétrica pode levar a lesões.

Após um longo período de tempo a trabalhar com um

número de rotações reduzido, deve deixar a ferramenta

elétrica a funcionar aprox. 3 minutos com o número de

rotações máximo em vazio para a arrefecer.

Para perfurar ladrilhos, coloque o comutador (4) no símbolo

"Furar". Depois de perfurar o ladrilho, coloque o comutador

no símbolo "Furar com percussão" e trabalhe com

Para trabalhos em betão, pedra e muramentos devem ser

utilizadas brocas de metal duro.

Ao furar metal utilize apenas brocas HSS afiadas e sem

problemas (HSS=aço de corte rápido de alto rendimento). O

programa de acessórios Bosch garante a qualidade

Com o dispositivo de afiar brocas (acessórios) pode afiar

brocas helicoidais com um diâmetro de 2,5–10 mm sem o

Manutenção e assistência técnica

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

Se for necessário instalar um cabo de ligação, a instalação

deve ser feita pela Bosch ou por um centro de serviço

autorizado para ferramentas elétricas Bosch, para evitar

perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Para efetuar o seu pedido online de peças entre na página

Encontra outros endereços da assistência técnica em:

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)22 | Español

Ferramentas elétricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para

aparelhos elétricos e eletrónicos velhos, e com as respetivas

realizações nas leis nacionais, as ferramentas elétricas que

não servem mais para a utilização, devem ser enviadas

separadamente a uma reciclagem ecológica.

Indicações de segurança

Instruções gerais de segurança para

ferramentas elétricas

AVISO Leia todas as indicações de

segurança, instruções, ilustrações

e especificações fornecidas com esta ferramenta

elétrica. O desrespeito das instruções apresentadas abaixo

poderá resultar em choque elétrico, incêndio e/ou

Guarde todas as advertências e instruções para futura

O termo "ferramenta elétrica" usado nas advertências

refere‑se a ferramentas elétricas operadas com corrente de

rede (com fio) ou ferramentas elétricas operadas com

acumulador (sem fio).

Segurança da área de trabalho u Mantenha a área de trabalho limpa e bem iluminada. As áreas de trabalho desarrumadas ou escuras podem

levar a acidentes. u Não opere as ferramentas elétricas em atmosferas explosivas, ou seja, na presença de líquidos, gases ou

pós inflamáveis. As ferramentas elétricas produzem

chispas, que podem inflamar os pós ou vapores. u Mantenha as crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. As distrações

podem resultar na perda do controle.

Segurança elétrica u A ficha de conexão da ferramenta elétrica deve combinar com a tomada. Jamais modifique o plugue

de alguma forma. Não use plugues de adaptador junto

com ferramentas elétricas aterradas. Plugues não

modificados e tomadas apropriadas reduzem o risco de

choque elétrico. u Evite o contato do corpo com superfícies aterradas, como tubos, aquecedores, fogões e geladeiras. Há um

risco elevado de choque elétrico se seu corpo estiver

aterrado. u Mantenha as ferramentas elétricas afastadas da chuva ou umidade. A entrada de água em uma

ferramenta elétrica aumenta o risco de choque elétrico. u Não use o cabo para outras finalidades. Jamais use o cabo para transportar, puxar ou desconectar a

ferramenta elétrica. Mantenha o cabo afastado do

calor, do óleo, de arestas afiadas ou de partes móveis.

Os cabos danificados ou emaranhados aumentam o risco

de um choque elétrico. u Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para áreas exteriores. O

uso de um cabo de extensão apropriado para áreas

exteriores reduz o risco de choque elétrico. u Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, deverá usar um

disjuntor de corrente de avaria. O uso de um disjuntor

de corrente de avaria reduz o risco de um choque

Segurança pessoal u Esteja atento, observe o que está fazendo e use o bom senso ao operar uma ferramenta elétrica. Não use

uma ferramenta elétrica quando estiver fatigado ou

sob a influência de drogas, álcool ou medicamentos.

Um momento de descuido ao operar ferramentas

elétricas pode resultar em lesões graves. u Use equipamento de proteção individual. Use sempre óculos de proteção. O uso de equipamento de proteção

individual, como máscara de proteção contra poeira,

sapatos de segurança antiderrapantes, capacete de

segurança ou proteção auricular, usado nas condições

adequadas irá reduzir o risco de ferimentos pessoais. u Evite a colocação em funcionamento involuntária. Assegure‑se de que o interruptor está na posição de

desligado antes de conectar à alimentação de rede e/

ou ao acumulador, antes de pegar ou transportar a

ferramenta. Se transportar ferramentas elétricas com o

seu dedo no interruptor ou se energizar ferramentas

elétricas com o interruptor ligado, poderão ocorrer

acidentes. u Remova qualquer ferramenta ou chave de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou

chave ainda ligada a uma parte rotativa da ferramenta

elétrica pode resultar em ferimentos pessoais. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é 1 609 92A 5BU | (06.11.2020) Bosch Power ToolsPortuguês do Brasil | 29

mais fácil controlar a ferramenta elétrica em situações

u Use vestuário apropriado. Não use roupa larga nem

joias. Mantenha seus cabelos e roupas afastados de

partes móveis. As roupas largas, joias ou cabelos longos

podem ser agarrados por partes móveis.

u Se for possível montar dispositivos de aspiração ou de

coleta, assegure‑se de que são conectados e usados

corretamente. O uso de um dispositivo de coleta de

poeira pode reduzir os riscos associados a poeiras.

u Não deixe que a familiaridade resultante do uso

frequente de ferramentas permita que você se torne

complacente e ignore os princípios de segurança da

ferramenta. Uma ação descuidada pode causar

ferimentos graves numa fração de segundo.

Uso e manuseio cuidadoso da ferramenta elétrica

u Não sobrecarregue a ferramenta elétrica. Use a

ferramenta elétrica correta para a sua aplicação. É

melhor e mais seguro trabalhar com a ferramenta elétrica

apropriada na área de potência para a qual foi projetada.

u Não use a ferramenta elétrica se o interruptor estiver

defeituoso. Qualquer ferramenta elétrica que não pode

mais ser controlada com o interruptor é perigosa e deve

u Desconecte o plugue da alimentação e/ou remova o

acumulador, se amovível, da ferramenta elétrica

antes de efetuar ajustes, trocar acessórios ou guardas

as ferramentas elétricas. Essas medidas de segurança

preventivas reduzem o risco de partida involuntária da

ferramenta elétrica.

u Guarde as ferramentas elétricas não utilizadas fora do

alcance das crianças e não permita que as pessoas que

não estejam familiarizadas com a ferramenta elétrica

ou com essas instruções usem a ferramenta elétrica.

As ferramentas elétricas são perigosas nas mãos de

usuários não treinados.

u Trate as ferramentas elétricas e acessórios com

cuidado. Verifique se existe desalinhamento ou

emperramento das partes móveis, se há peças

quebradas ou outra condição que possa afetar o

funcionamento da ferramenta elétrica. Se houver

danos, repare a ferramenta elétrica antes do uso.

Muitos acidentes são causados ferramentas elétricas com

manutenção insuficiente.

u Mantenha as ferramentas de corte afiadas e limpas.

As ferramentas de corte cuidadosamente mantidas e com

arestas de corte afiadas emperram com menos

frequência e são mais fáceis de controlar.

u Use a ferramenta elétrica, acessórios, bits etc. de

acordo com essas instruções, considerando as

condições de trabalho e o trabalho a executar. O uso

da ferramenta elétrica em tarefas diferentes das previstas

poderá resultar em uma situação perigosa.

u Mantenha as empunhadeiras e as superfícies de

agarrar secas, limpas e livres de óleo e graxa. As

empunhadeiras e superfícies de agarrar escorregadias

não permitem o manuseio e controle seguros da

ferramenta em situações inesperadas.

u Somente permita que a sua ferramenta elétrica seja

reparada por pessoal qualificado e usando peças de

reposição originais. Só dessa forma é assegurada a

segurança da ferramenta elétrica.

Avisos de segurança para furadeiras

Instruções de segurança para todas as operações

u Use protetores auriculares ao perfurar no modo de

impacto. A exposição ao ruído pode causar perda de

u Use a(s) empunhadeiras(s) auxiliar(es). A perda de

controle pode causar danos pessoais.

u Segure a ferramenta elétrica pelas superfícies de

manuseio isoladas, ao realizar uma operação onde o

acessório de corte ou os elementos de fixação podem

entrar em contato com a fiação oculta ou seu próprio

cabo. O contato do acessório de corte ou dos elementos

de fixação a um fio "vivo" pode tornar "vivas" as partes

metálicas expostas da ferramenta e pode resultar ao

operador um choque elétrico.

Instruções de segurança no uso de brocas longas

u Nunca opere a uma velocidade maior do que a

velocidade nominal máxima da broca. Em velocidades

elevadas, há a possibilidade da broca entortar se girar

livremente sem entrar em contato com a peça de

trabalho, resultando em lesão pessoal grave.

u Comece sempre a perfurar em baixa velocidade e com

a ponta da broca em contato com a peça de trabalho.

Em velocidade elevada, há a possibilidade de a broca

entortar se girar livremente sem entrar em contato com a

peça de trabalho, resultando em lesão pessoal grave.

u Aplique pressão somente em linha direta com a broca

e não aplique pressão excessiva.A broca pode entortar

causando a ruptura ou a perda de controle, resultando em

Instruções de segurança adicionais

u Desligue de imediato a ferramenta elétrica se o

acessório acoplável ficar bloqueado. Esteja preparado

para torques de reação altos que causam um

contragolpe. O acessório acoplável fica bloqueado se a

ferramenta elétrica é sobrecarregada ou se ficar

emperrada em uma peça a ser trabalhada.

u Segure bem a ferramenta elétrica. Ao apertar ou soltar

parafusos podem ocorrer momentos de reação elevados.

u Fixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou com um

torno de bancada está mais firme do que segurada com a

u Utilizar detectores apropriados, para encontrar cabos

escondidos, ou consultar a companhia elétrica local. O

contato com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar a

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)30 | Português do Brasil

explosões. A penetração em um cano de água causa

danos materiais ou pode provocar um choque elétrico. u Espere a ferramenta elétrica parar completamente, antes de depositá‑la. O acessório acoplável pode

emperrar e levar à perda de controle sobre a ferramenta

Descrição do produto e

Ler todas as indicações de segurança e

instruções. Odesrespeito das advertências e

das instruções de segurança apresentadas

abaixo pode causar choque elétrico, incêndio

Respeite as ilustrações na parte da frente do manual de

A ferramenta elétrica se destina a furar com impacto em

tijolo, concreto e pedra, assim como para furar em madeira,

metal, cerâmica e plástico. Ferramentas elétricas com

regulação eletrônica e rotação à direita/esquerda também

são adequadas para parafusamento.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Mandril de aperto rápido

Comutador "Furar/furar com impacto"

Botão de segurança do interruptor de ligar/desligar

Interruptor de ligar/desligar

Seletor para pré-seleção do nº de rotações

Comutador do sentido de rotação (GSB10RE/

GSB13RE/GSB16RE)

Botão para o ajuste do limitador de profundidade

Parafuso borboleta para fixação do punho adicional

Punho adicional (superfícies do punho isoladas)

Punho (superfície isolada)

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento. Todos os acessórios encontram-se

no nosso catálogo de acessórios.

disponível no mercado convencional (não incluído no

Potência nominal consumida W 500 500 600 600 701 701

Potência útil W 250 250 301 301 351 351

N° de rotações sem carga de

máx. n° de rotações (com

Número de percussões na

Torque nominal Nm 1,5 1,5 1,8 1,8 2,0 2,0

Pré-seleção do nº de rotações – – – – – ●

Rotação à direita/à esquerda – ● – ● – ●

Diâmetro do fuso mm 43 43 43 43 43 43

/ II / II / II / II / II / II Os dados são válidos para uma tensão nominal [U] de 230V. No caso de tensões divergentes e em versões específicas do país, estes dados

Informação sobre ruídos/vibrações

GSB 10 | GSB 10 RE GSB 13 | GSB 13 RE GSB 16 | GSB 16 RE Os valores de emissão de ruído determinados de acordo com EN 62841-2-1.

O nível sonoro avaliado A da ferramenta elétrica é normalmente

Nível de pressão sonora

Nível de potência sonora

Incerteza K Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores de três direções ) e incerteza K determinados em função da EN 62841-2-1:

Furar com impacto em concreto:

Os níveis de vibrações indicados nestas instruções e o valor

de emissão de ruído foram medidos de acordo com um

método de medição padronizado e podem ser usados para

comparar ferramentas elétricas entre si. Também são

adequados para uma avaliação preliminar das emissões de

Os níveis de vibrações indicados e o valor de emissão de

ruído representam as principais aplicações da ferramenta

elétrica. No entanto, se a ferramenta elétrica for usada para

outras aplicações, com diferentes acessórios acopláveis ou

com manutenção insuficiente, os níveis de vibrações e o

valor de emissão de ruído podem ser diferentes. Isso pode

aumentar significativamente as emissões de vibrações e

ruído durante todo o período de trabalho.

Para uma estimativa precisa das emissões de vibrações e

ruído, também devem ser considerados os momentos em

que a ferramenta está desligada ou em funcionamento, mas

não está realmente em uso. Isso pode reduzir

significativamente as emissões de vibrações e ruído durante

todo o período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: a manutenção das

ferramentas elétricas e dos acessórios acopláveis, luvas

durante o trabalho e a organização dos processos de

Montagem u Antes de todos trabalhos na ferramenta elétrica, retirar o plugue da tomada.

Punho adicional (ver figura A) u Use sua ferramenta elétrica apenas com o punho adicional(11). u Certifique-se antes de todos os trabalhos de que o parafuso borboleta está bem apertado. A perda de

controle pode causar ferimentos.

É possível mover o punho adicional em posições diferentes

(11) se desejar, para obter uma posição de trabalho segura

Rode o parafuso borboleta para o ajuste do punho adicional

(10) para a esquerda e mova o punho adicional(11) para a

posição desejada. Depois aperte novamente o parafuso

borboleta (10) para a direita.

Ajustar a profundidade de furação (ver figura A)

Com o limitador de profundidade (12) pode ser ajustada a

profundidade de furação X desejada.

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)32 | Português do Brasil

Pressione o botão para o ajuste do limitador de

profundidade (9) e coloque o limitador de profundidade no

punho adicional (11).

As estrias no limitador de profundidade (12) têm de apontar

Puxe o limitador de profundidade(12) para fora, até que a

distância entre a ponta da broca e a ponta do limitador de

profundidade(12) corresponda à profundidade de furação

u Use luvas de proteção ao trocar a ferramenta. O

mandril pode ficar muito quente em trabalhos mais

Mandril de aperto rápido (ver figura B)

Com o interruptor de ligar/desligar (6) não pressionado, o

eixo da broca fica parado. Isso permite uma troca rápida,

confortável e simples do acessório acoplável no mandril.

Abra o mandril de aperto rápido (1) rodando no sentido ➊

até a ferramenta poder ser colocada. Coloque a ferramenta.

Rode o soquete do mandril de aperto rápido (1) no sentido

➋ manualmente com força até se deixar de ouvir um ruído

de aperto. Dessa forma, o soquete do mandril é bloqueado

O bloqueio se solta novamente quando rodar o soquete no

sentido oposto para soltar a ferramenta.

Mandril (ver figura C)

Abra o mandril de coroa dentada (15) rodando até a

ferramenta poder ser inserida. Coloque a ferramenta.

Insira a chave de mandril (14) nos respetivos orifícios da

Se usar pontas de parafusar (17) utilize sempre um suporte

de pontas universal (16). Use apenas pontas de parafusar

adequadas à cabeça do parafuso.

Para parafusar coloque o comutador "Furar/furar com

impacto" (4) sempre no símbolo "Furar".

u Antes de todos trabalhos na ferramenta elétrica,

retirar o plugue da tomada.

Desmontar mandril (ver figura E)

Para desmontar o mandril de aperto rápido (1) aperta uma

chave sextavada interior no interior (18) do mandril de

aperto rápido (1) e coloque uma chave de boca (19) (tam.

12) na superfície do veio de acionamento.

Coloque a ferramenta elétrica numa base estável, p.ex. na

bancada de trabalho.

Segure a chave de boca (19) e solte o mandril de aperto

rápido (1) rodando a chave sextavada interior no interior

(18) no sentido ➊. O mandril de aperto rápido preso se

solta com uma leve pancada no cabo da chave sextavada

interior no interior (18).

Retire a chave sextavada interior do interior do mandril de

aperto rápido e aperte por completo o mandril de aperto

A desmontagem do mandril de coroa dentada (15) ocorre

da mesma forma do mandril de aperto rápido.

Montar o mandril de brocas (ver figura F)

A montagem do mandril de aperto rápido ocorre pela ordem

O mandril tem de ser apertado com um torque

de aperto de aprox. 30–35Nm.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contêm

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contato com os pós ou a inalação dos

mesmos pode provocar reações alérgicas e/ou doenças nas

vias respiratórias do utilizador ou das pessoas que se

encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

madeiras (cromato, preservadores de madeira). Material

que contem amianto só deve ser processado por pessoal

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classeP2.

Observe as diretrizes, vigentes no seu país, relativas aos

materiais a serem trabalhados.

u Evitar acúmulos de pó no local de trabalho. Pós podem

se inflamar levemente.

Colocação em funcionamento

u Observar a tensão de rede! A tensão da fonte de

corrente elétrica deve coincidir com a indicada na

chapa de identificação da ferramenta elétrica. As

ferramentas elétricas assinaladas com 230V também

podem ser operadas com 220V.

Ajustar sentido (ver figura G–H) (GSB10RE/GSB13RE/

Com o comutador do sentido de rotação (8) pode alterar o

sentido de rotação da ferramenta elétrica. No entanto, tal

não é possível com o interruptor de ligar/desligar (6)

Rotação à direita: Para furar e apertar parafusos, pressione

o comutador do sentido de rotação (8) para a esquerda até

Rotação à esquerda: Para soltar ou desparafusar parafusos

e porcas, pressione o comutador do sentido de rotação (8)

para a direita até ao limitador.

1 609 92A 5BU | (06.11.2020) Bosch Power ToolsPortuguês do Brasil | 33

Ajustar o modo de operação

Coloque o comutador (4) no símbolo "Furar".

Coloque o comutador (4) no símbolo "Furar

O comutador (4) encaixa de forma perceptível

e pode ser também acionado com o motor em

Para ligar a ferramenta elétrica pressione e mantenha

pressionado o interruptor de ligar/desligar (6).

Para bloquear o interruptor de ligar/desligar

pressionado(6) aperte a tecla de bloqueio (5).

Para desligar a ferramenta elétrica, solte o interruptor de

ligar/desligar (6) ou, se estiver bloqueado com o botão de

segurança (5), aperte brevemente o interruptor de ligar/

desligar (6) e solte-o.

Ajustar número de rotações/impactos (GSB10RE/

GSB13RE/GSB16RE)

É possível regular o número de rotações da ferramenta

elétrica ligada, dependendo do quanto o interruptor de ligar/

desligar (6) é pressionado.

Uma leve pressão no interruptor de ligar/desligar (6) origina

uma rotação baixa. Aumentando a pressão aumenta a

Pré-seleção do número de rotações/impactos (GSB 16

Com o botão de ajuste para pré-seleção do nº de rotações

(7) é possível pré-selecionar nº de rotações/impactos

também durante o funcionamento.

O nº de rotações/impactos necessário depende do material

e das condições de trabalho e pode ser verificado através de

Indicações de trabalho

u Antes de todos trabalhos na ferramenta elétrica,

retirar o plugue da tomada.

u Coloque somente a ferramenta elétrica desligada

sobre a porca/parafuso. Ferramentas elétricas rodando

Após trabalhos em longos períodos em baixas rotações,

deixar a ferramenta elétrica rodar em vazio em rotação

máxima, para arrefecer, durante aprox. 3minutos.

Para furar ladrilhos, coloque o comutador (4) no símbolo

"Furar". Depois de perfurar o ladrilho, coloque o comutador

no símbolo "Furar com impacto" e trabalhe com impacto.

Para trabalhar em concreto, pedra e alvenaria use uma broca

Para furar metal utilize somente brocas HSS afiadas e em

boas condições (HSS = High Speed Steel (Aço rápido)). O

programa de acessórios Bosch garante a qualidade

Com o aparelho de afiar brocas (acessórios) pode afiar sem

esforço brocas em espiral com um diâmetro de 2,5–10 mm.

Manutenção e serviço

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica,

retirar o plugue da tomada.

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

Se for necessário substituir o cabo de força, isto deverá ser

realizado pela Bosch ou por uma assistência técnica

autorizada para todas as ferramentas elétricas Bosch para

evitar riscos de segurança.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes também em:

A nossa equipe de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique em todas as questões ou encomendas de peças

sobressalentes impreterivelmente a referência de 10 dígitos

de acordo com a placa de características do produto.

Encontre outros endereços da assistência técnica em:

www.bosch-pt.com/serviceaddresses

Ferramentas elétricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias primas.

Não jogar as ferramentas elétricas no lixo

Apenas para países UE:

De acordo com a diretiva europeia 2012/19/UE sobre

ferramentas antigas elétricas e eletrônicas e sua

transposição para o direito nacional, as ferramentas

elétricas que não são mais utilizáveis devem ser recolhidas

separadamente e entregues num ponto de recolhimento

apropriado para reciclagem.

Bosch Power Tools 1 609 92A 5BU | (06.11.2020)34 | 中文

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Documentação técnica pertencente a: *
