PANDUAN PENGGUNA GSR 14.4 VE2LI Professional BOSCH

Petunjuk Petunjuk until

Penggunaan Orisinal

vnBang hong dan nguyen ban

fr Notice originale

ar

fa j 5 jj j

Safety Notes

Petunjuk-Petunjuk untuk Keselamatan Kerja

Petunjuk-Petunjuk Umum untuk Perkakas Listrik

untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mencakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan.

Kata „perkas listrik“ yang disebutkan di dalam petunjuk-petunjuk untuk keselamatan kerja adalah sebutan untuk perkas listrik pakai listrik jaringan (dengan kabel) dan untuk perkas listrik pakai aki (tanpa kabel listrik).

1) Keselamatan kerja di tempat kerja

a) Jagalah supaya tempat kerja selelu bersih dan terang. Tempat kerja yang tidak rapi kepada terang dapat mengakibatkan terjadinya kecelakaan. b) Janganlah bagiakan perkakas listrik di tempat di mana dapat terjadi ledao, di mana ada cairan, gas kepada debu yang tidak terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mencakibatkan debu kepada uap terbakar. c) Selama seksungakan perkakas listrik, jauhkan anak-anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu,图为 Jika jadi Anda tidak biasa mengendalan perkakas listrik tersebut.

2) Keananan listrik

a) Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali mengubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak diubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik.

b) Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. c) Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. d) Janganlah menyalahgunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. e) Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. f) Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik.

3) Keselamatan kerja

a) Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah menggunakan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat.

b) Kenakan pakaian dan alat pelindung, dan selalu pakai kacamata pelindung. Dengan memakai pakaian dan alat pelindung, misalnya masker anti debu, sepatu tertutup yang tidak licin, helm pelindung atau penutup telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi. c) Jagalah agar perkakas listrik tidak dihidupkan secara tidak sengaja. Perhatikan perkakas listrik dalam posisi mati, jika steker disambungkan pada sumber listrik dan/atau saat perkakas listrik diangkat untuk dibawa. Jika saat mengangkat perkakas listrik Anda berada pada tombol untuk menghidupkan dan mematikan, dan perkakas listrik dalam posisi hidup disambungkan pada listrik, dapat terjadi kecelakaan. d) Lepaskan semua perkakas penyetel atau kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. e) Atur posisi badan sedemikian rupa sehingga Anda dapat bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda dapat mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. f) Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah agar rambut, pakaian, dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. g) Jika ada kemungkinan untuk memasang sarana penghisap dan penampung debu, pastikan sarana-sarana ini telah dipasang dan digunakan dengan benar. Penggunaan sarana penghisap bisa mengurangi bahaya yang disebabkan debu.

4) Penggunaan dan penanganan perkakas listrik dengan seksama

a) Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. b) Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus diperbaiki. c) Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja, atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. d) Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. e) Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak diperbaiki, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama. f) Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan.

g) Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja, dan sebagainya sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa menimbulkan keadaan yang berbahaya.

5) Penanganan dan penggunaan perkakas-perkakas pakai dengan seksama

a) Isilah hanya dengan alat pengisi baterai yang dianjurkan oleh pabrik. Jika alat pengisi baterai yang cocok untuk jenis baterai tertentu digunakan untuk mengisi jenis baterai lainnya, ada bahaya terjadinya kebakaran. b) Gunakanlah hanya baterai yang cocok dan khusus untuk masing-masing perkakas listrik. Penggunaan baterai lain dapat mengakibatkan terjadinya luka-luka dan kebakaran. c) Jika baterai tidak digunakan, jauhkan baterai dari klip kertas, uang logam, kunci, paku, sekrup, atau benda-benda kecil dari logam lainnya, yang dapat menghubungkan kontak-kontak. Korsleting antara kontak-kontak baterai dapat mengakibatkan kebakaran atau api. d) Jika baterai tidak digunakan dengan benar, dapat keluar cairan dari baterai. Jagalah supaya Anda tidak terkena pada cairan ini. Jika secara tidak sengaja Anda terkena pada cairan ini, cucilah dengan air. Jika cairan tersebut terkena pada mata, selain itu mintalah bantuan dari seorang dokter. Cairan yang keluar dari baterai dapat mengakibatkan gangguan pada kulit atau kebakaran.

6) Servis

a) Biarkan perkakas listrik Anda direparasikan oleh orang-orang ahli yang berpengalaman dan dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara sinambung.

Petunjuk-Petunjuk untuk Keselamatan Kerja untuk Mesin Bor dan Obeng Elektro

GSB14,4VE-2LI/GSB18VE-2LI

Pakailah pelindung telinga selama bekerja dengan getaran. Jika Anda mendengar suara bising, daya pendengaran bisa berkurang.

GSR18VE-2LIGSBS18VE-2LI

Gunakanlah gagang tambahan yang dipasok bersama perkakas listrik. Perkakas listrik yang tidak bisa dikendalikan bisa mengakibatkan terjadinya luka-luka. Selama digunakan, peganglah perkakas listrik dengan kedua tangan dan perhatikanlah supaya Anda berdiri secara teguh. Perkakas listrik bisa dikendalikan lebih baik jika dipegang dengan kedua tangan.

GSR14,4VE-2LI/GSR18VE-2LI/ GSB14,4VE-2LI/GSB18VE-2LI

• Peganglah perkakas listriknya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya bisa terkena pada saluran listrik yang tidak terlihat. Sentuhan pada kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak.

Bahasa Indonesia | 51

Matikanlah segera perkakas listrik, jika alat kerjanya macet. Berwaspadalah akan terjadinya momen reaksi yang dapat menyebabkan bantingan. Alat kerja macet jika: - perkakas listrik dibebani terlalu berat, atau - alat kerja tersangkut dalam benda yang dikerjakan. Peganglah perkakas listrik secara kencang. Pada waktu memutar masuk dan memutar ke luar sekrup bisa terjadi momen yang kuat untuk waktu yang singkat. Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang lebih mantap daripada benda yang dipegang dengan tangan. Jagalah supaya tempat di mana Anda bekerja selalu bersih. Campuran bahan-bahan sangat membahayakan. Debu logam ringan bisa terbakar atau meledak. Sebelum meletakkan perkakas listrik, tunggulah sampai perkakas berhenti memutar. Alat kerja yang tersangkut dapat membuat perkakas listrik tidak terkendali. Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikanlah posisi sakelar dalam keadaan mati, jika Anda memasangnya. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan, dan jika Anda memasangnya pada perkakas listrik yang dalam keadaan hidup, bisa terjadi kecelakaan. Janganlah membuka aki. Ada bahaya terjadinya korsleting.

Lindungilah aki terhadap suhu yang terlalu tinggi, misalnya juga terhadap sinar matahari untuk waktu yang lama dan api. Ada bahaya terjadinya ledakan.

Jika aki rusak dan jika aki digunakan salah, aki bisa mengeluarkan uap. Biarkan udara segar mengalir masuk dan jika Anda merasa tidak enak badan, pergilah ke dokter. Uap tersebut bisa mengganggu saluran pernapasan.

Pada aki yang rusak bisa keluar cairan yang lalu membasahi benda-benda lain di dekatnya. Periksalah bagian-bagian yang bersangkutan. Bersihkan benda-benda tersebut, dan jika perlu, gantikan aki. Gunakanlah aki hanya bersama dengan perkakas listrik merek Bosch. Hanya dengan demikian aki dilindungi terhadap pembebanan terlalu berat yang berbahaya.

Penjelasan tentang cara berfungsi

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan

petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Bukalah halaman lipatan dengan gambar dari perkakas dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan.

Penggunaan perkakas listrik

GSR14,4VE-2LI/GSR18VE-2LI

Perkakas listrik ini cocok untuk memutar masuk dan memutar ke luar sekrup dan baut serta untuk membor di kayu, logam, keramik dan bahan sintetik.

GSB14,4VE-2LI/GSB18VE-2LI

Perkakas listrik ini cocok untuk memutar masuk dan memutar ke luar sekrup dan baut serta untuk membor di kayu, logam, keramik dan bahan sintetik dan untuk membor pakai getaran di batu bata, tembok dan batu-batuan.

52 Bahasa Indonesia

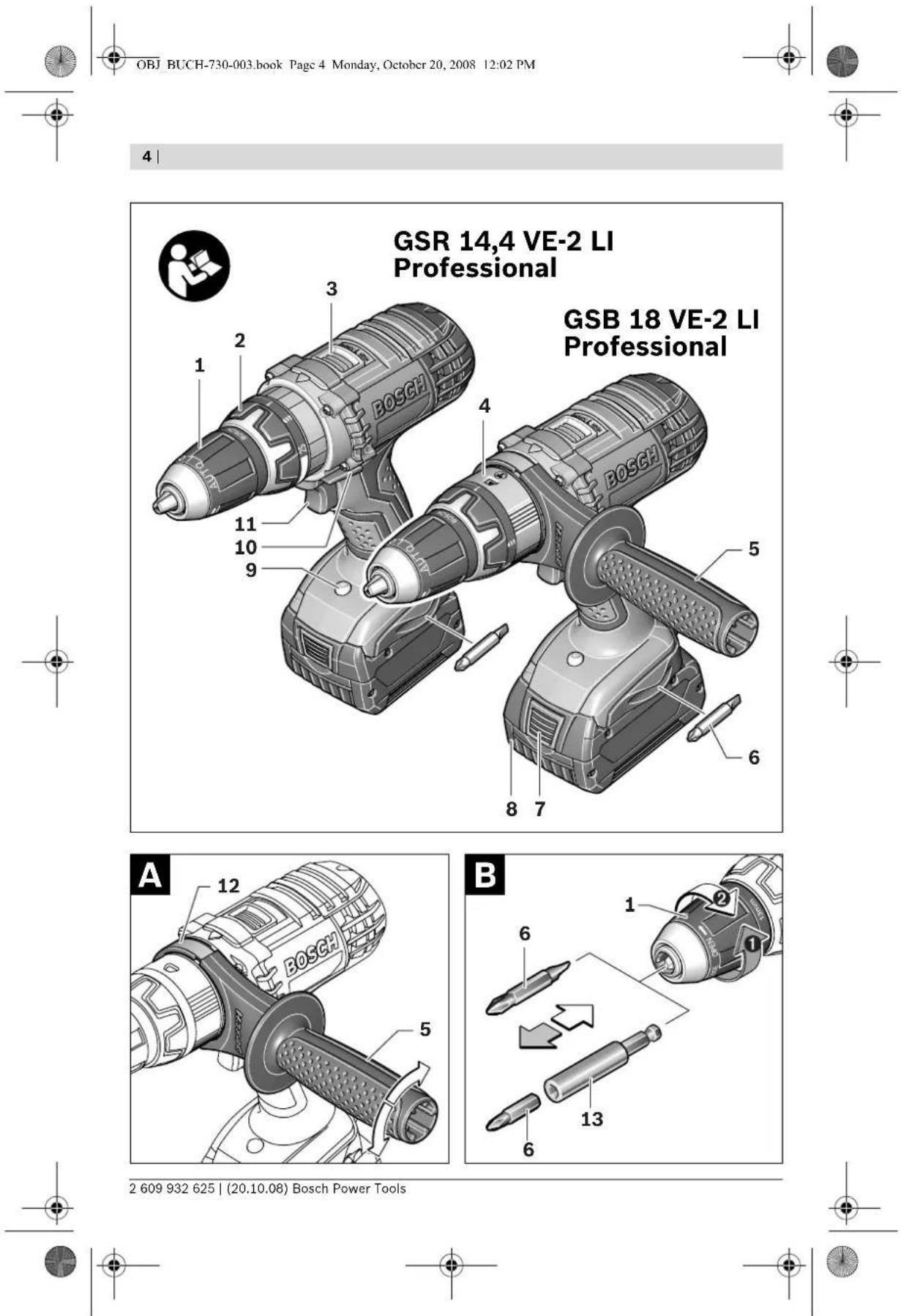

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

1 Cekaman mata bor yang dikunci dan dibuka dengan tangan 2 Ring untuk penyetelan pendahuluan momen putar 3 Sakelar untuk memilih tingkatan putaran 4 Ring untuk penyetelan pendahuluan macam pekerjaan (GSB 14,4 VE-2 LI/GSB 18 VE-2 LI) 5 Gagang tambahan (GSR 18 VE-2 LI/GSB 18 VE-2 LI) 6 Mata obeng bit* 7 Tombol pelepas aki

8 Aki*

9 Lampu "Power Light" 10 Sakelar arah putaran 11 Tombol untuk menghidupkan dan mematikan 12 Pita pemegang gagang tambahan 13 Pemegang mata obeng bit 14 Sekrup pengaman untuk cekaman mata bor yang dikunci dan dibuka dengan tangan 15 Kunci mur dalam 16 Pemegang kol dinamo 17 Kap penutup

*Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar dari atas pengukur. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch.

Data teknis

Obeng elektrro pakai akti GSR 14,4 VE-2 LI				GSR 18 VE-2 LI
	Professional			Professional
Nomor model	3601 H61 T.. 3601 H61 T.. 3601 H61 S.. 3601 H61 S..
dengan akti	"premium",compact",premium",compact"
Tegangan nominal	V=14,4 14,4 18 18
Kecepatan putaran tanpa beban
- Tingkatan putaran ke 1	\( min^{-1} \)	0-380	0-380	0-420	0-420
- Tingkatan putaran ke 2	\( min^{-1} \)	0-1700	0-1700	0-1800	0-1800
Momen putar maks. penyekrupan ketat/lunak menurutISO 5393	Nm	80/30	40/23	88/35	50/28
Ø mata bor maks.
- Baja	mm	13	13	13	13
- Kayu	mm	45	40	50	45
Ø-sekrup maks.	mm	10 10 12 12
Kepala cekam yang bisamemegang mata bor	mm	1,5-13	1,5-13	1,5-13	1,5-13
Ulir poros mesin		1/2"	1/2"	1/2"	1/2"
Berat sesuai dengan EPTA-Procedure 01/2003	kg	2,3	2,1	2,4	2,2

Bahasa Indonesia | 53

Mesin kunci/bor getaran,dengan ini	GSB 14,4 VE-2 LIProfessional			GSB 18 VE-2 LIProfessional
Nomor model	3601 H59 T.. 3601 H59 T.. 3601 H59 S.. 3601 H59 S..
dengan ini	"premium" ,compact" ,premium" ,compact"
Tegangan nominal	V= 14,4 14,4 18 18
Kecepatan putaran tanpa beban
- Tingkatan putaran ke 1	\( min^{-1} \)	0 - 380	0 - 380	0 - 480	0 - 480
- Tingkatan putaran ke 2	\( min^{-1} \)	0 - 1700	0 - 1700	0 - 2050	0 - 2050
Banyaknya getaran padakecepatan putaran tanpa beban	\( min^{-1} \)	25500	25500 30750 30750
Momen putar maks. penyekrupan ketat/lunak menurutISO 5393	Nm 75/30 40/23 80/32 45/25
Ø mata bor maks.
- Baja	mm	13	13	13	13
- Kayu	mm	40	35	45	40
- Tembok	mm	14	12	16	14
Ø-sekrup maks.	mm 10	10	10 10
Kepala cekam yang bisamemegang mata bor	mm 1,5 - 13	1,5 - 13	1,5 - 13	1,5 - 13	1,5 - 13
Ulir poros mesin	1/2"		1/2"	1/2"	1/2"
Berat sesuai dengan EPTA-Procedure 01/2003	kg 2,4		2,2	2,5	2,3
Perhitikanlah nomor model perkas listrik Anda yang tercantum pada label tipe mesin.Nama dagang dari menjadiperkas listrik bisa berbeda.

Cara memasang

Cara mengisi aki

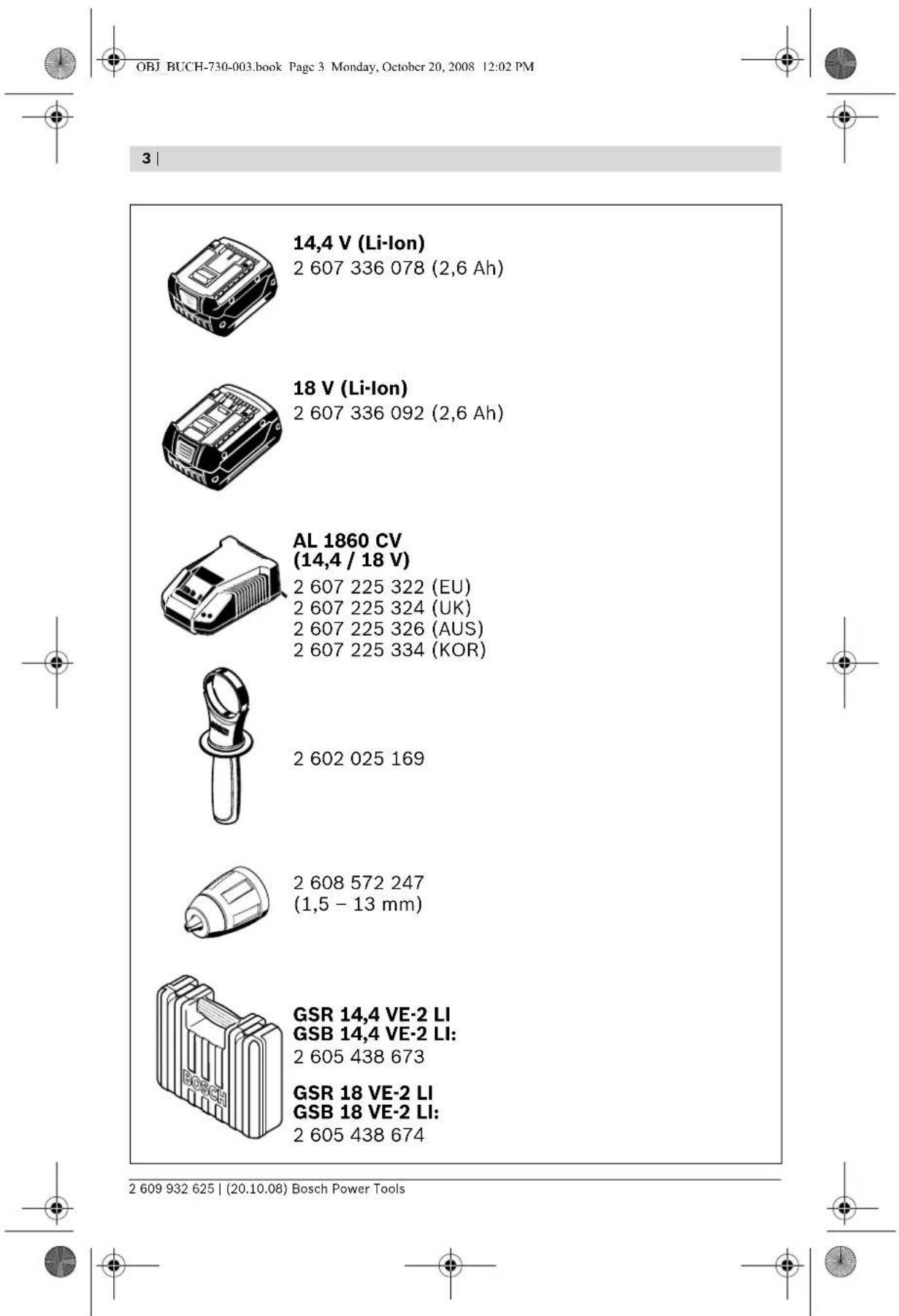

Gunakanlah alat pencas baterai yang disebutkan pada halaman aksesori. Hanya alat-alat pencas baterai ini yang dicocokkan pada aki ion-Li yang diperlukan bagi perkakas listrik Anda.

Petunjuk: Aki dipasok dalam keadaan diisi sebagian. Untuk menjamin daya penuh dari aki, sebelum penggunaannya untuk pertama kalinya, isikanlah aki sampai penuh sama sekali di dalam alat pencas baterai.

Aki ion-Li bisa diisi sewaktu-waktu, tanpa mengurangi daya tahannya. Aki tidak menjadi rusak jika pengisiannya dihentikan untuk sementara waktu.

Aki ion-Li dilindungi terhadap pengosongan sama sekali oleh "Electronic Cell Protection (ECP)". Jika aki kosong perkakas listrik dimatikan oleh pengaman: alat kerja berhenti memutar.

PERHATIKANLAH

Lepaskan tekanan pada tombol untuk menghi-

Lepaskan dan matikan mesin. Jika perkakas listrik mati secara otomatis, dan tombol ditekan terus, aksi menjadi rusak.

Aki dilengkapi dengan penjaga suhu NTC yang memungkinkan pengisian aki pada tingkatan suhu antara 0°C dan 45°C. Ini membuat aki tahan lama.

Perhatikanlah petunjuk-petunjuk untuk membuang.

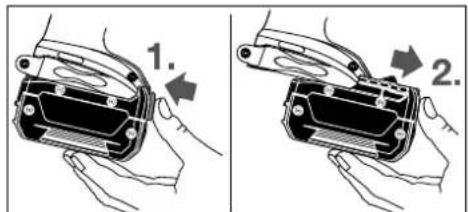

Cara mengeluarkan aki

Aki 8 dilengkapi dengan penguncian dua tahap, yang dimaksudkan untuk melindungi aki supaya tidak terjatuh ke luar jika tombol pelepas aki 7 tertekan tanpa disengaja. Selama aki berada di dalam perkakas listrik, aki ditahan dalam kedudukannya oleh pengunci tersebut.

Untuk mengeluarkan aki 8, tekan tombol pelepas aki 7 dan tarik aki ke depan ke luar dari perkakas listrik. Janganlah melakukannya dengan paksa.

Gagang tambahan (GSR 18 VE-2 LI/ GSB 18 VE-2 LI) (lihat gambar A)

Gunakanlah perkakas listrik dengan gagang tambahan 5.

Anda bisa memutar gagang tambahan 5 ke kedudukan yang cocok dengan macam pekerjaan, supaya posisi kerja mantap dan tidak begitu melelahkan.

Putar pegangan bagian bawah dari gagang tambahan 5 dalam arah yang berlawanan dengan jalannya jarum jam dan putar gagang tambahan 5 ke kedudukan yang dikehendaki. Setelah itu, pegangan bagian bawah dari gagang tambahan 5 dikencangkan dengan cara memutarnya dalam arah jalannya jarum jam.

Pita pemegang gagang tambahan 12 harus duduk pas dalam alurnya.

Mengganti alat kerja (lihat gambar B)

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama membawa dan menyimpan perkakas listrik, putar pengubah arah putaran ke kedudukan tengah. Jika tombol untuk menghidupkan dan mematikan mesin digerakkan tanpa sengaja, bisa terjadi luka-luka.

Jika tombol untuk menghidupkan dan mematikan mesin 11 tidak ditekan, poros mesin terkunci. Hal ini memungkinkan penggantian alat-alat kerja pada cekaman mata bor secara cepat, ringan, dan mudah.

Bukalah cekaman mata bor yang dikunci dan dibuka dengan tangan 1 dengan cara memutarnya ke arah 0, sampai alat kerja biasa dipasangkan. Masukkan alat kerja.

Putarlah selubung dari cekaman mata bor yang dikunci dan dibuka dengan tangan 1 dengan keras ke arah ⑨ dengan tangan untuk menutupnya, sampai terdengar bunyi 'klik'. Cekaman mata bor terkunci secara otomatis.

Penguncian terbuka lagi jika untuk mengeluarkan alat kerja Anda memutar selubung ke arah yang berlawanan.

Mengganti cekaman mata bor

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama membawa dan menyimpan perkakas listrik, putarlah pengubah arah putaran ke kedudukan tengah. Jika tombol untuk menghidupkan dan mematikan mesin digerakkan tanpa sengaja, bisa terjadi luka-luka.

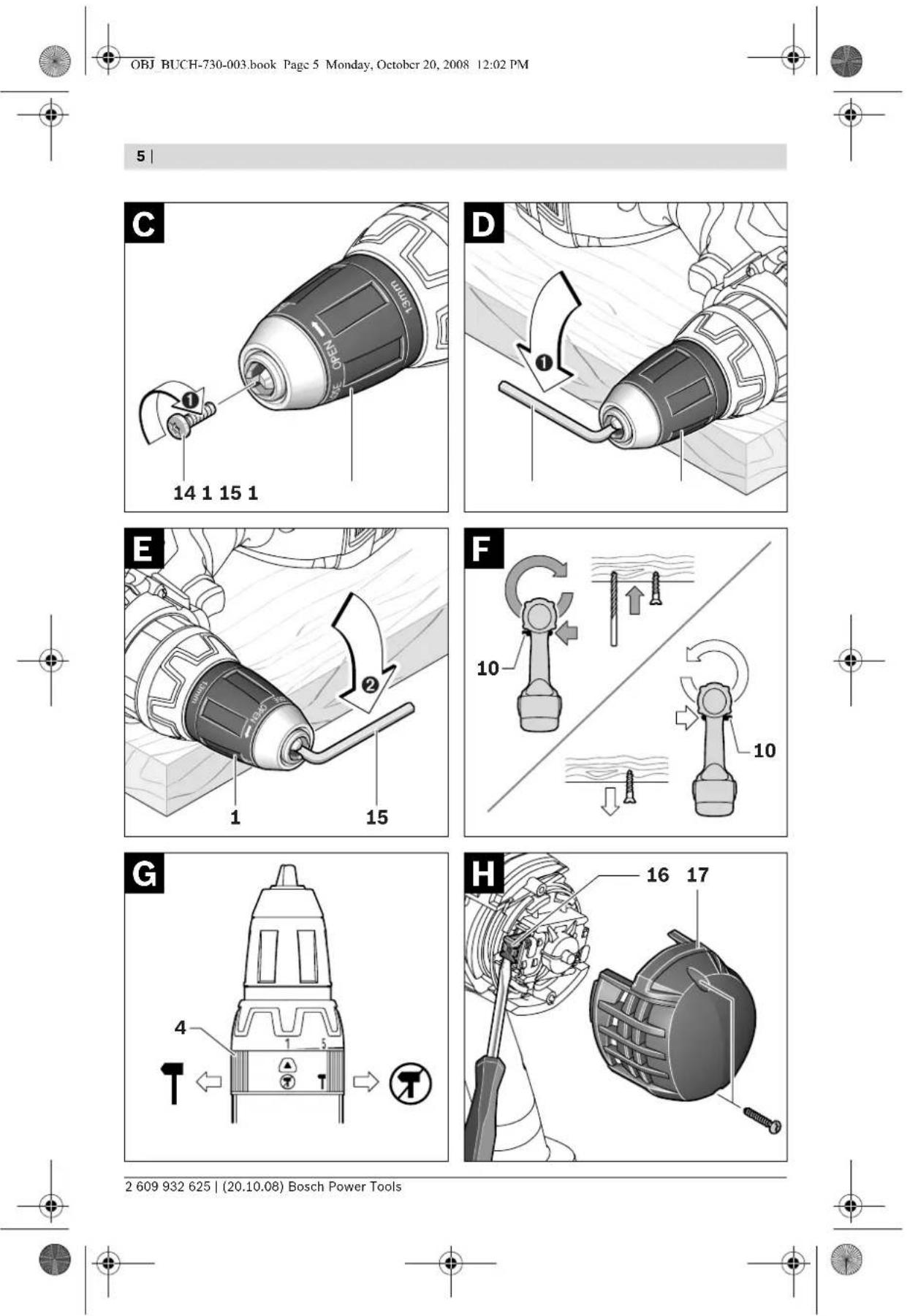

Melepaskan sekrup pengaman (lihat gambar C)

Cekaman mata bor yang dikunci dan dibuka dengan tangan 1 diamankan dengan sekrup pengaman 14, supaya tidak terlepas tanpa sengaja dari poros mesin. Bukalah cekaman mata bor yang dikunci dan dibuka dengan tangan 1 sepenuhnya dan putarlah sekrup pengaman 14 ke arah ① sampai lepas. Perhatikan bahwa sekrup pengaman berulir kiri.

Melepaskan cekaman mata bor (lihat gambar D)

Pasangkan gagang pendek dari kunci mur dalam 15 ke dalam cekaman mata bor yang dikunci dan dibuka dengan tangan 1. Letakkan perkakas listrik di atas permukaan yang stabil, misalnya meja kerja. Pegang perkakas listrik dan lepaskan cekaman mata bor yang dikunci dan dibuka dengan tangan 1 dengan cara memutar kunci mur dalam 15 ke arah 0. Cekaman mata bor yang dikunci dan dibuka dengan tangan yang terlalu kencang dapat dilepaskan dengan cara memukul gagang panjang dari kunci mur dalam 15. Keluarkan kunci mur dalam dari cekaman mata bor yang dikunci dan dibuka dengan tangan dan putarlah cekaman mata bor ini sampai terlepas sepenuhnya.

Memasang cekaman mata bor (lihat gambar E)

Cara memasang cekaman mata bor yang dikunci dan dibuka dengan tangan adalah kebalikan dari cara melepaskannya.

Cekaman mata bor harus dikencangkan dengan momen kunci baut sekitar 15-25 Nm.

Ulirkan sekrup pengaman 14 ke arah putaran yang berlawanan dengan arah jarum jam ke dalam cekaman mata bor yang dikunci dan dibuka dengan tangan yang terbuka, dengan momen kunci baut sekitar 2,5-3,5 Nm. Gunakanlah selalu sekrup pengaman yang baru, karena pada ulirnya ada bahan perekat yang teroles, yang tidak bermanfaat lagi jika sekrup digunakan untuk kedua kalinya.

Penghisapan debu/serbuk

Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan

• Perhatikanlah supaya ada pertukaran udara di tempat kerja. Kami anjurkan supaya Anda memakai masker anti debu dengan saringan (filter) kelas P2.

Gunakanlah aksesori asli dari Bosch dengan tegangan yang tercantum pada label tipe perkakas listrik Anda.

Penggunaan aksesori lainnya bisa menyebabkan terjadinya luka-luka dan bahaya kebakaran.

Setelkan sakelar arah putaran 10 pada posisi tengah, untuk melindungi perkakas listrik supaya tidak bisa dihidupkan secara tidak disengaja.

Dorongkan baterai 8 yang sudah diisi dari depan ke dalam kaki dari perkakas listrik. Tekankan baterai sampai masuk sama sekali ke dalam kaki perkakas, sampai garis berwarna merah tidak terlihat lagi dan baterai terkunci dengan betul.

Menyetel arah putaran (lihat gambar F)

Dengan sakelar arah putaran 10 Anda bisa merubah arah putaran dari perkakas listrik. Akan tetapi ini tidak mungkin jika tombol untuk menghidupkan dan mematikan mesin 11 sedang ditekan.

Arah putaran ke kanan: untuk membor dan memutar masuk sekrup, tekan sakelar arah putaran 10 ke kiri sampai atas.

Arah putaran ke kiri: untuk melepaskan atau memutar ke luar sekrup dan mur, tekan sakelar arah putaran 10 ke kanan sampai atas.

Penyetelan pendahuluan momen putar

Dengan ring untuk penyetelan pendahuluan momen putar 2 Anda bisa menyetelkan momen putar yang diperlukan dalam 25 + 1 penyetelan. Jika setelan momen putar betul, alat kerja akan berhenti segera setelah permukaan sekrup tanam sama rata dengan permukaan bahan atau momen putar yang disetelkan sebelumnya tercapai. Dalam posisi kunci keselamatan putar tidak aktif, misalnya untuk membor. Pada waktu memutar ke luar sekrup, pilih penyetelan yang lebih tinggi atau setelkan pada simbol

Penyetelan 1-20:

Momen putar rendah untuk memutar masuk sekrup dengan diameter kecil atau ke dalam bahan yang lunak. Di antara masing-masing penyetelan dapat disetelkan halus momen putar tanpa tingkatan.

Penyetelan 21-25:

Momen putar tinggi untuk memutar masuk sekrup dengan diameter tersebut atau ke dalam bahan yang keras. Di antara masing-masing penyetelan dapat disetelkan kasar momen putar tanpa tingkatan.

Menyetel macam pekerjaan (GSB 14,4 VE-2 LI/GSB18VE-2LI) (lihat gambar G)

Dengan ring untuk penyetelan pendahuluan macam pekerjaan 4 Anda bisa memilih antara membor/menyekrup dan membor dengan getaran.

Membor dan menyekrup

Putarkan ring penyetelan 4 sampai pada simbol "membor tanpa getaran".

Membor dengan getaran

Memilih tingkatan putaran secara mekanis

Sakelar untuk memilih tingkatan putaran 3 bisa digerakkan selama perkakas listrik sedang berhenti atau sedang berjalan. Akan tetapi jangan melakukannya jika perkakas listrik sedang dibebankan penuh atau pada kecepatan putaran maksimal.

Dengan sakelar 3 bisa disetelkan 2 bidang tingkatan putaran sebelumnya.

Gigi ke I:

Bidang kecepatan putaran rendah; untuk menyekrup atau untuk pekerjaan dengan diameter mata bor yang besar.

Gigi ke II:

Bidang kecepatan putaran tinggi; untuk pekerjaan dengan diameter mata bor yang kecil. Jika sakelar untuk memilih tingkatan putaran 3 tidak bisa didorongkan sampai batas, putarkan sedikit cekaman mata bor dengan mata bor.

Menghidupkan/mematikan perkakas listrik

Untuk menghidupkan, tekan tombol untuk menghidupkan dan mematikan 11 dan tahan sebentar.

Lampu 9 menyala jika tombol untuk menghidupkan dan mematikan 11 ditekan ringan atau ditekan sampai atas dan berguna untuk menerangi bidang kerja yang tidak terang jika ruangan gelap.

Untuk mematikan perkakas listrik, lepaskan tombol untuk menghidupkan dan mematikan 11.

Menyetel kecepatan putaran

Anda bisa menyetel kecepatan putaran tanpa tingkatan pada perkakas listrik yang hidup, tergantung dari tekanan pada tombol untuk menghidupkan dan mematikan mesin 11.

Tekanan ringan pada tombol 11 mengakibatkan kecepatan putaran yang rendah. Tekanan yang lebih besar mengakibatkan kecepatan putaran yang lebih tinggi.

Penguncian poros otomatis (Auto-Lock)

Jika tombol untuk menghidupkan dan mematikan mesin 11 tidak ditekan, poros mesin dan dengan demikian pemegang alat kerja terkunci.

Dengan demikian, perkakas listrik bisa digunakan sebagai obeng untuk memasang sekrup.

Rem otomatis setelah dipadamkan

Jika tekanan pada tombol untuk menghidupkan dan mematikan mesin 11 dilepaskan, cekaman mata bor direm otomatis dan dengan demikian alat kerja berhenti memutar.

Pada pekerjaan memasang sekrup, tombol untuk menghidupkan dan mematikan mesin 11 sebaiknya dilepaskan, jika permukaan kepala sekrup sama rata dengan permukaan bahan. Dengan demikian kepala sekrup tidak masuk ke dalam bahan.

Perlindungan terhadap pembebanan yang terlalu berat yang tergantung suhu

Jika perkakas listrik digunakan sesuai petunjuk-petunjuk, perkakas listrik tidak dibebankan terlalu berat. Jika pembebanan terlalu berat atau jika suhu melebihi 70°C yang diizinkan, elektronika perkakas listrik akan mematikannya sampai suhu perkakas listrik kembali berada di bidang suhu yang optimal.

Petunjuk-petunjuk untuk pemakaian

Pasangkan perkakas listrik pada sekrupnya jika perkakas listrik dalam keadaan mati. Alat kerja yang berputar bisa meleset.

Jika perkakas listrik bermuatan elektrostatis, elektronika yang terpadu di dalam perkakas listrik mematikan perkakas listrik. Tekan tombol untuk menghidupkan dan mematikan 11 sekali lagi, untuk menghidupkan kembali perkakas listrik.

Petunjuk: Perhatikanlah supaya benda-benda kecil dari logam tidak masuk ke dalam perkakas listrik.

Tips

Setelah perkakas listrik digunakan untuk waktu yang lama dengan kecepatan putaran yang rendah, perkakas listrik didinginkan dengan cara membiarkan perkakas listrik berputar tanpa beban pada kecepatan putaran maksimum kira-kira selama 3 menit.

Untuk pemboran dalam logam, gunakanlah mata bor HSS (HSS = High Speed Steel, baja cepat) yang mulus dan telah diasah. Mutu ini dipenuhi oleh program aksesori dari Bosch.

Sebelum memutar masuk sekrup yang istar dan panjang ke dalam bahan yang keras, buatkan dahulu lubang bor dengan diameter ini dari ulir dengan panjang kira-kira 2 / 3 dari panjang sekrup.

Petunjuk-petunjuk untuk penanganan yang optimal

Lindungilah ak terhadap kelembaban dan air. Simpankanlah aknya pada tingkatan suhu antara 0°C dan 45°C . Janganlah membiarkan ak di dalam mobil, misalnya selama musim panas.

Bersihkanlah lubang-lubang ventilasi dari ak dengan kuas yang lunak, bersih dan kering secara berkala.

Jika setelah diisi waktu pemakaian abi semakin pendek, ini petanda bahwa abi sudah aus dan harus diganti.

Perhatikanlah petunjuk-petunjuk untuk membuang.

Rawatan dan servis

Rawatan dan kebersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transportasi atau penyimpanan, keluarkanlah baterai dari perkakas listrik. Jika tombol untuk menghidupkan dan mematikan ditekan tanpa sengaja, bisa terjadi luka-luka. Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman.

Jika pada suatu waktu perkakas listrik ini tidak bisa berjalan meskipun telah diproduksi dan diperiksa dengan seksama, maka perbaikannya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe perkakas.

Mengganti karbon brush (lihat gambar H)

Jika karbon brush aus, perkakas listrik mati dengan sendirinya. Untuk mengganti karbon brush, putar kedua baut dari kap penutup 17 sampai keluar dan lepaskan kap penutup 17. Masukkan satu obeng atau benda sejenis ke dalam lidah dari pemegang karbon brush 16 dan cungkil dengan hati-hati. Keluarkan karbon brush yang sudah aus dan gantikan dengan yang baru. Karbon brush yang baru juga bisa dimasukkan dengan cara diputar sebanyak 180 derajat. Karbon brush yang baru ditekan sedikit ke bawah sampai terdengar bunyi klik. Setelah itu kap penutup 17 dipasang kembali.

Layanan pasca beli dan konsultasi bagi pelanggan

Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di:

www.bosch-pt.com

Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan, dan penyetelan produk ini dan aksesorinya.

PT. Multi Tehaka

Kawasan Industri Pulogadung

Baterai diuji coba sesuai dengan UN-Handbook ST/SG/AC.10/11/Rev.3 Bab III, Bagian 38.3. Baterai dilengkapi dengan penjagaan terhadap tekanan di dalam yang terlalu tinggi dan korsleting serta sarana-sarana untuk menghindarkan baterai pecah karena kekerasan dan arus reversi yang berbahaya.

Jumlah ekuivalen Li yang terkandung di dalam ini adalah di bawah batas-batas pengukuran yang lazim. Karena itu baterai tunggal atau baterai yang di dalam mesin tidak harus tanduk pada peraturan-peraturan nasional atau internasional tentang bahan-bahan yang berbahaya. Peraturan tentang bahan-bahan berbahaya bisa jadi harus dipatuhi, jika baterai diangkut bersama-sama. Dalam hal demikian bisa jadi persyaratan tertentu (misalnya mengenai hal kemasan) harus dipenuhi. Keterangan lebih lanjut bisa Anda baca di dalam brosur dalam bahasa Inggris yang bisa Anda dapatkan di bawah alamat internet berikut:

Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang sesuai dengan upaya untuk melindungi lingkungan hidup.

Aki/Baterai:

Ion-Li:

Perhatikanlah petunjuk-petunjuk dalam bab "Transpor", halaman 58.

Janganlah membuang aki/baterai ke dalam sampah rumah tangga, ke dalam api, atau ke dalam air. Aki/baterai sebaiknya dikumpulkan, didaur ulang, atau dibuang sesuai dengan upaya untuk melindungi lingkungan hidup.
