GSR 14.4 VE2LI Professional - Perceuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	Bosch
Modèle	GSR 14.4 VE2LI Professional
Tension nominale	14,4 V
Vitesse de rotation à vide (1ère/2ème vitesse)	0‑380 tr/min / 0‑1700 tr/min
Couple max. vissage dur/tendre (ISO 5393)	80 Nm / 30 Nm
Diamètre de perçage max. (acier/bois)	13 mm / 45 mm
Diamètre max. de vis	10 mm
Plage de serrage du mandrin	1,5‑13 mm
Filet broche de perçage	1/2"
Poids (selon EPTA 01/2003)	Env. 2,3 kg (version premium) / 2,1 kg (version compact)
Alimentation	Accu Li‑ion 14,4 V (non fourni)
Fonctions principales	Vissage, perçage dans bois, métal, céramique, plastique
Mandrin	Mandrin automatique (sans clé)
Blocage de broche	Auto‑Lock pour vissage manuel
Frein de ralentissement	Oui, arrêt rapide du mandrin
Présélection du couple	25+1 positions
Sélection mécanique de vitesse	2 vitesses (commutateur)
Protection	Protection électronique de l’accu (ECP), arrêt automatique en cas de surchauffe
Éclairage	Lampe Power Light intégrée
Entretien	Nettoyer les ouïes de ventilation avec un pinceau doux ; remplacer les balais si nécessaire
Accessoires inclus	Poignée supplémentaire (selon modèle), embout, clé six pans

FOIRE AUX QUESTIONS - GSR 14.4 VE2LI Professional BOSCH

Quel type de batterie puis-je utiliser avec la perceuse Bosch GSR 14.4 VE2LI ?

Utilisez exclusivement des accus Li‑ion Bosch d'origine d'une tension de 14,4 V. L'utilisation d'autres batteries peut endommager l'outil et provoquer des risques d'incendie.

Comment charger la batterie pour la première fois ?

L'accu est livré partiellement chargé. Avant la première utilisation, chargez-le complètement avec le chargeur Bosch adapté (recommandé : chargeur indiqué dans la notice). La charge peut être interrompue à tout moment sans endommager l'accu.

Comment inverser le sens de rotation ?

Utilisez le commutateur de sens de rotation (10) situé au-dessus de l'interrupteur Marche/Arrêt. Poussez-le à gauche pour la rotation à droite (vissage), à droite pour la rotation à gauche (dévissage). Ne l'actionnez jamais lorsque l'outil est en marche.

Que faire si l'outil s'arrête soudainement pendant l'utilisation ?

Cela peut être dû à une surcharge ou à une température excessive de la batterie. L'électronique de protection (ECP) coupe l'alimentation. Laissez refroidir l'appareil et la batterie. Si le problème persiste, vérifiez que la batterie n'est pas défectueuse.

Comment régler le couple de vissage ?

Tournez la bague de présélection du couple (2) sur le chiffre souhaité (1 à 25). Les niveaux 1‑20 offrent un couple faible avec réglage fin pour les petites vis ; les niveaux 21‑25 donnent un couple élevé pour les grosses vis. La position "perçage" désactive l'embrayage.

Puis‑je utiliser cette perceuse pour percer du béton ?

Le modèle GSR 14.4 VE2LI est une perceuse‑visseuse sans percussion. Pour percer du béton ou de la maçonnerie, vous avez besoin du modèle à percussion GSB 14.4 VE2LI. Sur ce dernier, tournez la bague de réglage (4) sur le symbole "perçage à percussion".

Comment entretenir le mandrin automatique ?

Nettoyez régulièrement le mandrin avec un chiffon sec. Si le mandrin ne serre plus correctement, vous pouvez le démonter (voir notice) pour le nettoyer ou le remplacer. Utilisez toujours une vis de blocage neuve lors du remontage.

Comment changer les balais du moteur ?

Les balais s'usent avec le temps. Lorsqu'ils sont usés, l'outil s'arrête automatiquement. Pour les remplacer, dévissez la chape (17), retirez les anciens balais avec un tournevis, insérez les nouveaux (ils peuvent être positionnés à 180°) et remontez la chape. Utilisez des balais d'origine Bosch.

Quelle est la garantie sur cet outil Bosch ?

Bosch offre une garantie légale conforme à la législation de votre pays. Conservez la facture comme preuve d'achat. Pour les réparations, contactez un service après‑vente agréé Bosch. Les pièces d'usure (balais, batterie) ne sont pas couvertes.

Comment transporter la batterie en toute sécurité ?

L'accu Li‑ion est testé selon le manuel de l'ONU (ST/SG/AC.10/11/Rev.3). Pour le transport individuel, il n'est pas considéré comme dangereux. Pour le transport de plusieurs accus, respectez les conditions d'emballage (évitez les courts‑circuits). Consultez la fiche technique sur le site Bosch.

MODE D'EMPLOI GSR 14.4 VE2LI Professional BOSCH

TNTC 45℃

型号（GSR18VE-2LI/

GSB 18 VE-2 LI)（A

1

38 | Architecte

AS 1

AS 1

www.bosch-pt.com

15-25 Nm

2869-2869/1

Manuel ST/SG/AC.10/11/Rev.3/Amend.1, 38.3

http://purchasing.bosch.com/en/start/Allgemeines/

Download/index.htm.

Li-ion :

Conformément aux réglementations nationales en vigueur relatives au type de matériau usiné.

Mise en service

Démarrage

Insertion de la batterie

Utilisez uniquement des batteries lithium-ion de la gamme Bosch avec la tension indiquée sur la plaque signalétique de votre outil électrique. L'utilisation d'autres batteries peut entraîner des blessures et provoquer un incendie.

Réglez le levier de changement de sens de rotation sur la position centrale afin de protéger l'outil électrique contre un démarrage involontaire.

Insérez la batterie chargée par l'avant dans le logement de l'outil électrique. Poussez la batterie à fond dans le logement jusqu'à ce que la bande rouge ne soit plus visible et que la batterie soit verrouillée.

Pour mettre l'outil en marche, appuyez sur l'interrupteur Marche/Arrêt 11.

Réglage de la vitesse

La vitesse de l'outil électrique en fonctionnement peut être réglée en continu en fonction de la pression exercée sur l'interrupteur Marche/Arrêt 11.

Une légère pression sur l'interrupteur Marche/Arrêt 11 entraîne une vitesse de rotation faible. Une pression accrue sur l'interrupteur augmente la vitesse de rotation.

Blocage automatique de la broche (Auto-Lock)

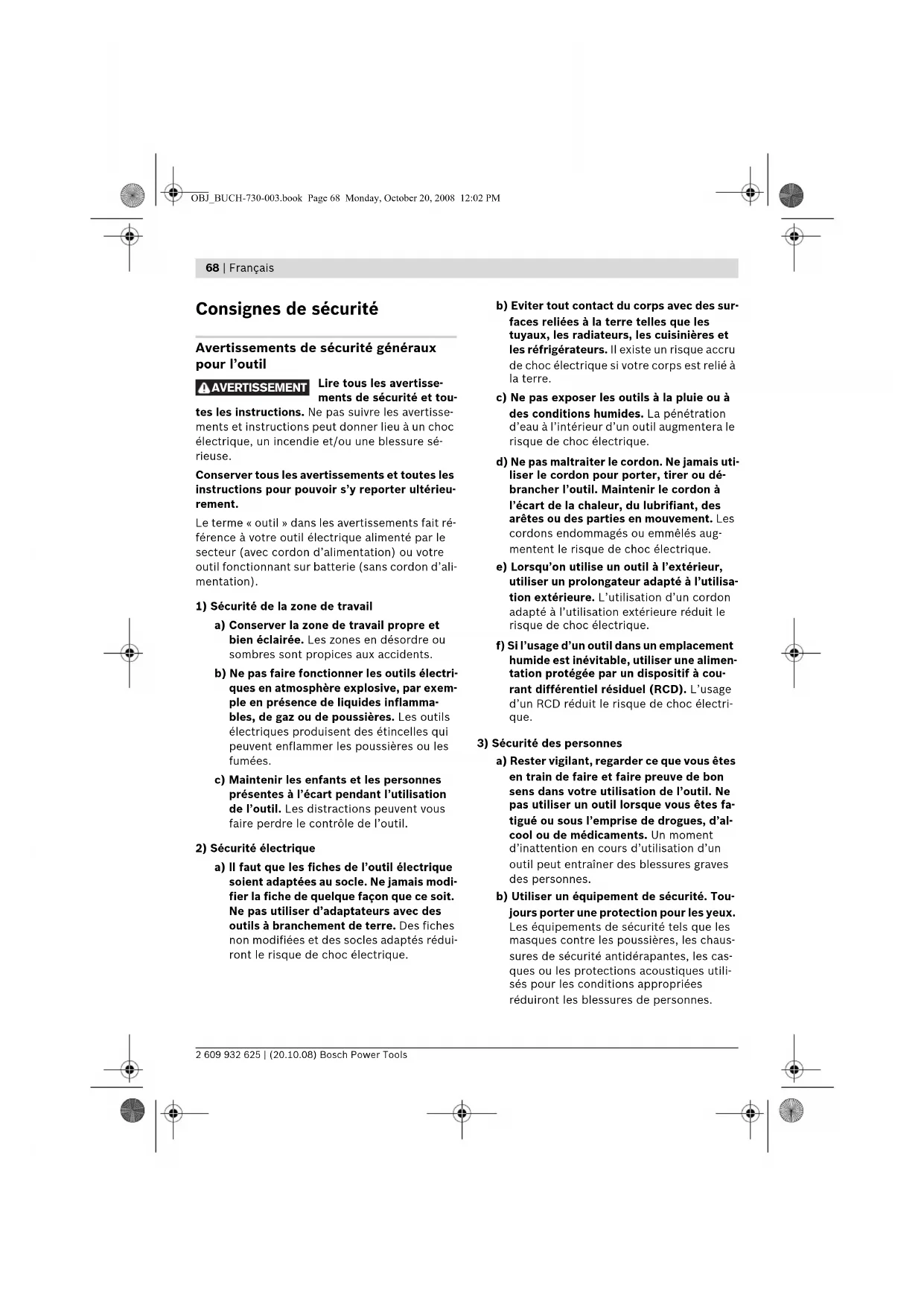

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil

AVERTISSEMENT

Lire tous les avertissements de sécurité et tou

toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présents à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera le travail de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi

a) Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries. b) N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

c) Lorsqu'un bloc de batteries n'est pas utilisé, le tenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

6) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Avertissements de sécurité pour perceuses et visseuses

GSB14,4VE-2LI/GSB18VE-2LI

• Porter des protecteurs d'oreilles lors du perçage avec des perceuses à percussion. L'exposition aux bruits peut provoquer une perte de l'audition.

GSR18VE-2LI/GSB18VE-2LI

Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures. Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre.

GSR14,4VE-2LI/GSR18VE-2LI/GSB14,4VE-2LI/GSB18VE-2LI

• Tenir l'outil par les surfaces de préhension isolées lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels.
• Arrêtez immédiatement l'appareil électrique lorsque l'outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L'outil se bloque lorsque : - l'appareil électrique est surchargé ou - lorsqu'il coince dans la pièce à travailler. Bien tenir l'appareil électroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés.
• Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
• Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil électroportatif.

Éviter une mise en marche par mégarde. S'assurer que l'interrupteur Marche/Arrêt est effectivement en position d'arrêt avant de monter un accu. Le fait de porter l'outil électroportatif en laissant le doigt sur l'interrupteur Marche/Arrêt ou de mettre en place l'accu dans l'outil électroportatif lorsque celui-ci est en marche peut entraîner des accidents. Ne pas ouvrir l'accu. Risque de court-circuit.

Protéger l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil et au feu. Il y a risque d'explosion.

En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et en cas de malaise, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. Lorsque l'accu est défectueux, du liquide peut sortir et enduire les objets avoisinants. Contrôler les éléments concernés. Les nettoyer ou, le cas échéant, les remplacer. N'utilisez l'accu qu'avec votre outil électroportatif Bosch. Seulement ainsi l'accu est protégé contre une surcharge dangereuse.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

GSR14,4VE-2LI/GSR18VE-2LI

L'outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques.

GSB14,4VE-2LI/GSB18VE-2LI

L'outil électroportatif est conçu pour le vissage et le dévissage des vis, pour le perçage dans le bois, le métal, la céramique et les matières plastiques ainsi que pour le perçage à percussion dans la brique, les murs et dans la pierre naturelle.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Mandrin automatique 2 Bague de réglage de présélection du couple 3 Commutateur de vitesse 4 Bague de réglage de présélection du mode de service (GSB14,4VE-2LI/GSB18VE-2LI) 5 Poignée supplémentaire (GSR 18 VE-2 LI/ GSB 18 VE-2 LI)

6 Embout*

7 Touche de déverrouillage de l'accumulateur 8 Accu* 9 Lampe « Power Light »

10 Commutateur du sens de rotation

11 Interrupteur Marche/Arrêt 12 Anneau de serrage de la poignée supplémentaire

13 Porte-embout universel*

14 Vis de blocage pour mandrin à serrage rapide 15 Clé pour vis à six pans creux* 16 Porte-balais

17 Chape

*Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Caractéristiques techniques

Perceuse-visseuse sans fil GSR 14,4 VE-2 LI				GSR 18 VE-2 LI
	Professional			Professional
N° d'article	3 601 H61 T.. 3 601 H61 T.. 3 601 H61 S.. 3 601 H61 S..
avec accu	« premium » « compact » « premium » « co
Tension nominale	V= 14,4 14,4 18 18
Vitesse de rotation en marche à vide
-1 iè re vitesse	tr/min	0-380	0-380	0-420	0-420
-2ème vitesse	tr/min	0-1700	0-1700	0-1800	0-1800
Couple max. vissage dur/tendre suivant ISO 5393	Nm	80/30	40/23	88/35	50/28
Ø perçage max.
- A c iér	mm	13	13	13	13
- B o i s	mm	45	40	50	45
Ø max. de vis	mm	10 10 12 12
Plage de serrage du mandrin	mm	1,5-13	1,5-13	1,5-13	1,5-13
Filet broche de percage		1/2"	1/2"	1/2"	1/2"
Poids suivant EPTA-Procédure 01/2003	kg	2,3	2,1	2,4	2,2

Perceuse-visseuse à percus-sion à accu	GSB 14,4 VE-2 LI		GSB 18 VE-2 LI
	Professional		Professional
N° d'article	3 601 H59 T.. 3 601 H59 T.. 3 601 H59 S.. 3 601 H59 S..
avec accu	« premium » « compact » « premium » « co
Tension nominale	V= 14,4 14,4 18 18
Vitesse de rotation en marche à vide
- 1 iè re vitesse	tr/min	0-380	0-380	0-480
- 2ème vitesse	tr/min	0-1700	0-1700	0-2050
Fréquence de frappe à la vitesse de rotation à vide	tr/min	25500	25500	30750
Couple max. vissage dur/tendre suivant ISO 5393	Nm	75/30	40/23	80/32
Ø perçage max.
- A c iér	mm	13	13	13
- B o i s	mm	40	35	45
- Maçonnerie	mm	14	12	16
Ø max. de vis	mm	10 10 10 10
Plage de serrage du mandrin	mm	1,5-13	1,5-13	1,5-13
Filet broche de percage		1/2"	1/2"	1/2"
Poids suivant EPTA-Procédure 01/2003	kg	2,4	2,2	2,5

Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Français 73

Montage

Charger l'accu

N'utiliser que les chargeurs indiqués sur la page des accessoires. Seuls ces chargeurs sont adaptés à l'accu à ions lithium utilisé dans votre outil électroportatif.

Note : L'accu est fourni en état de charge faible. Afin de garantir la puissance complète de l'accu, charger complètement l'accu dans le chargeur avant la première mise en service.

L'accu à ions lithium peut être rechargé à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interrompre le processus de charge n'endommage pas l'accu.

Grâce à la « Electronic Cell Protection (ECP) », l'accu à ions lithium est protégé contre une décharge profonde. Lorsque l'accumulateur est déchargé, l'outil électroportatif s'arrête grâce à un dispositif d'arrêt de protection : l'outil de travail ne tourne plus.

ATTENTION

Après la mise hors fonctionnement automatique de l'outil

électroportatif, ne plus appuyer sur

l'interrupteur Marche/Arrêt. L'accu peut être endommagé.

L'accu est équipé d'une surveillance NTC de température qui ne permet de charger l'accu que dans la plage de température entre 0 °C et 45 °C. La durée de vie de l'accu s'en trouve augmentée.

Respectez les indications concernant l'élimination.

Enlever l'accu

L'accu 8 dispose de 2 positions de verrouillage qui doivent éviter que l'accu ne puisse sortir si l'on appuie sur la touche de déverrouillage de l'accu 7 par mégarde. Tant que l'accu reste en place dans l'outil électroportatif, un ressort le maintient en position.

Pour sortir l'accu 8, appuyez sur la touche de déverrouillage 7 et sortez l'accu par l'avant de l'outil électroportatif. Ne forcez pas.

Poignée supplémentaire (GSR 18 VE-2 LI/GSB 18 VE-2 LI) (voir figure A)

N'utilisez l'outil électroportatif qu'avec la poignée supplémentaire 5.

La poignée supplémentaire 5 peut être basculée dans n'importe quelle position, afin d'obtenir une position de travail sûre et peu fatigante.

Tournez la pièce inférieure de la poignée supplémentaire 5 dans le sens inverse des aiguilles d'une montre et orientez la poignée supplémentaire 5 vers la position souhaitée. Ensuite, resserrez la pièce inférieure de la poignée supplémentaire 5 en la tournant dans le sens des aiguilles d'une montre.

Faites attention à ce que l'anneau de serrage 12 de la poignée supplémentaire se trouve dans la rainure appropriée.

Changement de l'outil (voir figure B)

Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou de le stocker, toujours mettre le commutateur des sens de rotation en position médiane. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Lorsque l'interrupteur Marche/Arrêt 11 n'est pas appuyé, la broche de perçage est bloquée. Ceci permet un changement aisé, facile et rapide de l'outil de travail dans le mandrin de perçage.

Ouvrir le mandrin automatique 1 par un mouvement de rotation dans le sens de rotation ① jusqu'à ce que l'outil puisse être monté. Mettre en place l'outil.

Tourner fortement à la main la douille du mandrin automatique 1 dans le sens de rotation ♀ jusqu'à ce qu'il n'y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Le verrouillage peut être desserré lorsqu'on tourne la douille en sens inverse afin d'enlever l'outil.

Changement du mandrin de perçage

Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou de le stocker, toujours mettre le commutateur de sens de rotation en position médiane. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.

Enlever la vis de sécurité (voir figure C)

Le mandrin automatique 1 est fixé à l'aide d'une vis de blocage 14 afin de ne pas se détacher par mégarde de la broche de perçage. Ouvrir complètement le mandrin à serrage rapide 1 et dévisser la vis de blocage 14 dans le sens de rotation ①. Tenir compte du fait que la vis de blocage dispose d'un filet à gauche.

Démontage du mandrin de perçage (voir figure D)

Serrer le bout court d'une clé mâle pour vis à six pans creux 15 dans le mandrin automatique 1. Poser l'outil électroportatif sur un support stable, p. ex. un établi. Maintenir l'outil électroportatif 1 et desserrer le mandrin automatique en tournant la clé pour vis à six pans creux 15 dans le sens de rotation ①. Au cas où le mandrin automatique serait coincé, il suffit de donner un coup léger sur le bout long de la clé pour vis à six pans creux 15 afin de le desserrer. Enlever la clé pour vis à six pans creux du mandrin automatique et desserrer complètement le mandrin automatique.

Montage du mandrin de perçage (voir figure E)

Le montage du mandrin automatique s'effectue dans l'ordre inverse.

Le mandrin de perçage doit être serré avec un couple de serrage de 15-25 Nm environ.

Vissez la vis de blocage 14 dans le sens inverse des aiguilles d'une montre dans le mandrin de serrage rapide ouvert, couple de serrage 2,5-3,5 Nm env. À chaque fois, utilisez une vis de blocage neuve parce que sur le filet de celle-ci se trouve de la colle renforçant le blocage et qui perd son efficacité en cas d'utilisation multiple.

Aspiration de poussières/de copeaux

• Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou des personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, lazure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire de la classe de filtration P2.

Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Mise en marche

Mise en service

Monter l'accu

N'utiliser que des accus à ions lithium d'origine Bosch dont la tension correspond à celle indiquée sur la plaque signalétique de l'outil électroportatif. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie.

Mettre le commutateur du sens de rotation 10 en position médiane pour éviter toute mise en marche accidentelle de l'outil électroportatif.

Introduire l'accu chargé 8 par l'avant dans le pied de l'outil électroportatif. Enfoncer complètement l'accu dans le pied jusqu'à ce que le trait rouge ne soit plus visible et que l'accu soit bien verrouillé.

Régler le sens de rotation (voir figure F)

Avec le commutateur de sens de rotation 10, le sens de rotation de l'outil électroportatif peut être inversé. Ceci n'est cependant pas possible quand l'interrupteur Marche/Arrêt 11 est enfoncé.

Rotation à droite : Pour pincer et visser, tourner le commutateur du sens de rotation 10 à fond vers la gauche.

Rotation à gauche : Pour desserrer ou dévisser des vis et des écrous, tournez le commutateur du sens de rotation 10 à fond vers la droite.

Présélection du couple

À l'aide de la bague de réglage de présélection du couple 2, il est possible de présélectionner le couple nécessaire par 25 + 1 étapes. Le réglage est correct lorsque l'outil de travail est arrêté dès que la tête de la vis ne déborde plus du matériau ou que le couple préréglé est atteint. Dans la position « N », l'embrayage à crans est désactivé, p. ex. pour le perçage.

Pour dévisser les vis, éventuellement désirer un réglage plus élevé ou régler sur le symbole «

Niveau 1-20 :

Plus petit couple pour le vissage de vis d'un petit diamètre ou dans des matériaux tendres. Gradations précises du couple entre les différentes positions de réglage.

Niveau 21-25 :

Couple plus élevé pour le vissage de vis d'un grand diamètre ou dans des matériaux durs. Gradations approximatives du couple entre les différentes positions de réglage.

Régler le mode de service (GSB 14,4 VE-2 LI/GSB 18 VE-2 LI) (voir figure G)

À l'aide de la bague de réglage de présélection du couple 4, il est possible de choisir entre perçage/vissage et perçage à percussion.

Visser et percer

Tourner la bague de réglage 4 sur le symbole « Perçage sans percussion »

Perçage à percussion

Mettre la bague de réglage 4 sur le symbole « Perçage à percussion »

Dans la position « perçage à percussion », l'embrayage à crans est désactivé et la puissance maximale est efficace en permanence.

Sélection mécanique de la vitesse

Il est possible d'actionner le commutateur de vitesse 3 à l'arrêt de l'appareil ou pendant que l'outil électroportatif tourne. Cependant, cela ne devrait pas se faire lorsque l'appareil est sous charge maximale ou en vitesse de rotation maximale.

À l'aide du commutateur de vitesse 3, il est possible de présélectionner deux plages de vitesse de rotation.

Vitesse I :

Faible plage de vitesse de rotation ; pour le vissage ou pour travailler avec des diamètres de perçage importants.

Vitesse II :

Plage de vitesse de rotation élevée ; pour petits diamètres de perçage.

Au cas où le commutateur de vitesse 3 ne se laisserait pas pousser à fond, tourner légèrement le mandrin de perçage avec le foret.

Mise en Marche/Arrêt

Pour mettre l'outil électroportatif en marche, appuyer sur l'interrupteur Marche/Arrêt 11 et le maintenir enfoncé.

La lampe 9 s'allume lorsque l'interrupteur Marche/Arrêt 11 est enfoncé un peu ou complètement et permet d'éclairer la zone de travail lorsque l'éclairage est mauvais.

Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 11.

Réglage de la vitesse de rotation

Il est possible de régler sans à-coups la vitesse de rotation de l'outil électroportatif en opération suivant la façon dont on appuie sur l'interrupteur Marche/Arrêt 11.

Une pression légère sur l'interrupteur Marche/Arrêt 11 entraîne une faible vitesse de rotation. Plus la pression augmente, plus la vitesse de rotation est élevée.

Blocage automatique de la broche (Auto-Lock)

L'interrupteur Marche/Arrêt 11 n'était pas appuyé, la broche de perçage et donc le porte-outil sont bloqués.

Ceci permet de visser des vis même si l'accu est déchargé ou bien de se servir de l'outil électroportatif comme d'un tournevis classique.

Frein de ralentissement

Dès qu'on lâche l'interrupteur Marche/Arrêt 11, le mandrin de perçage est freiné afin d'empêcher le ralentissement par inertie de l'outil de travail. Lors du serrage de vis, ne relâchez l'interrupteur Marche/Arrêt 11 que lorsque la vis ne déborde plus la pièce à travailler. La tête de la vis ne sera pas enfoncée dans la pièce à travailler.

Protection contre surcharge en fonction de la température

Si vous utilisez l'outil électroportatif conformément à sa conception, il ne peut pas subir de surcharge. Lors d'une sollicitation trop élevée ou lors d'un dépassement de la température d'accu admissible de 70°C, l'électronique arrête l'outil électroportatif jusqu'à ce que la température se retrouve dans la plage de température de service admissible.

Instructions d'utilisation

Poser l'outil électroportatif sur la vis seulement lorsque l'appareil est éteint. Les outils de travail en rotation peuvent glisser.

Si l'outil électroportatif accumule une charge électrostatique, l'électronique intégrée arrête l'outil électroportatif. Appuyez à nouveau sur l'interrupteur Marche/Arrêt 11 pour remettre en service l'outil électroportatif.

Note : Veillez à ce que des petites pièces métalliques ne pénètrent dans l'outil électroportatif.

Conseils

Après avoir travaillé à une petite vitesse de rotation pendant une période relativement longue, faire travailler l'outil électroportatif à vide à la vitesse de rotation maximale pendant une durée de 3 minutes environ afin de le laisser refroidir.

Pour percer dans le métal, n'utiliser que des forets HSS aiguisés et en parfait état (HSS = aciers super rapides). La gamme d'accessoires Bosch vous assure la qualité nécessaire.

Avant de visser des vis d'un certain diamètre et d'une certaine longueur dans des matériaux durs, il est recommandé d'effectuer un préperçage à l'aide du diamètre de l'âme du filet, d'environ 2/3 de la longueur de la vis.

Indications pour le maniement optimal de l'accu

Protéger l'accu de l'humidité et de l'eau.

Ne stocker l'accu que dans la plage de température de 0 °C à 45 °C. Ne pas laisser traîner l'accu longtemps dans la voiture, par exemple en été.

Nettoyer de temps en temps les orifices de ventilation de l'accu à l'aide d'un pinceau doux, propre et sec.

Si le temps de service de l'accu se raccourcit considérablement après les recharges effectuées, cela signifie que l'accu est usagé et qu'il doit être remplacé.

Respectez les indications concernant l'élimination.

Entretien et service après-vente

Nettoyage et entretien

Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et pour le transport ou le stockage, toujours retirer l'accu de l'appareil électroportatif. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait à avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Remplacer les balais (voir figure H)

Lorsque les balais sont usés, l'outil électroportatif s'arrête automatiquement. Pour remplacer les balais, desserrez les deux vis de la chape 17 et enlevez la chape 17. Enforcez un tournevis ou un outil similaire dans la languette du porte-balais 16 et enlevez-la en la faisant basculer avec précaution. Enlevez les balais usés et remplacez-les. Les nouveaux balais peuvent également être insérés en étant tournés de 180°. Poussez les balais montés légèrement vers le bas jusqu'à ce qu'ils s'encliquettent de manière audible. Ensuite, remontez la chape 17.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.

Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pièces de rechange, veuillez contacter votre détaillant spécialisé.

Transport

L'accu a été testé suivant le manuel de l'ONU ST/SG/AC.10/11/Rev.3 partie III, chapitre 38.3. Il est doté d'une protection effective contre une surpression intérieure et les courts-circuits ainsi que de dispositifs empêchant toute destruction par la force et un courant de retard dangereux. La quantité d'équivalent de lithium se trouvant dans l'accu est inférieure aux valeurs limites correspondantes. En tant que pièce détachée ou intégrée dans un appareil, un accu n'est donc pas soumis aux prescriptions concernant les transports de matériaux dangereux. Cependant ces prescriptions peuvent s'appliquer au transport de plusieurs accus. Dans un tel cas, il peut s'avérer nécessaire de respecter certaines conditions particulières, par ex. pour l'emballage. Pour des informations supplémentaires, consulter la fiche technique en langue anglaise sous : http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Accus/piles :

Ion lithium :

Veuillez respecter les indications données dans le chapitre « Transport », page 77.

Ne pas jeter les accus/piles dans les ordures ménagères, ni dans les flammes ou l'eau. Les accus/piles doivent être collectés, recyclés ou éliminés en conformité avec les réglementations se rapportant à l'environnement.

Sous réserve de modifications.

www.bosch-pt.com

38.3.

a 1

jull/1/julldj

J 1

a

1/2

y

Donc |S_ΔAOB| = 1/2 · OB · AB = 1/2 × 2t

iUb uua 4u1j1y bduai n5 (uuuui y

jolol)

（）

a

J 1

P2 11 a, uu u u u u u u u

1

(GSR 18 VE-2 LI / GSB 18 VE-2 LI)

1 1

Lg juiu J Ljuiy juy Lg yuiy guiy juy Lg juiy juy

LgL LgJy

1230g>gjg|

Jg

(GSB 14,4 VE-2 LI / GSB 18 VE-2 LI)

(Gggsa4g（g））

4 4

Sg 1 g

g

gww 4,1s gsi jai

S

54 55

4 4

1
