ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCM 8 SJL BOSCH

КИ.Пэндаману түсқаульбіній,

Tymyckacei strukturi pi

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану кужаттарының құрамында пайдалану жөніндегі осы нүсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақларат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
– өнім корпусынан тікелей тутін шықса, пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
- жауын -шашын кезінде сыртта (далада) пайдаланбаңыз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаныз
- қатты діріл кезінде пайдаланбаңыз

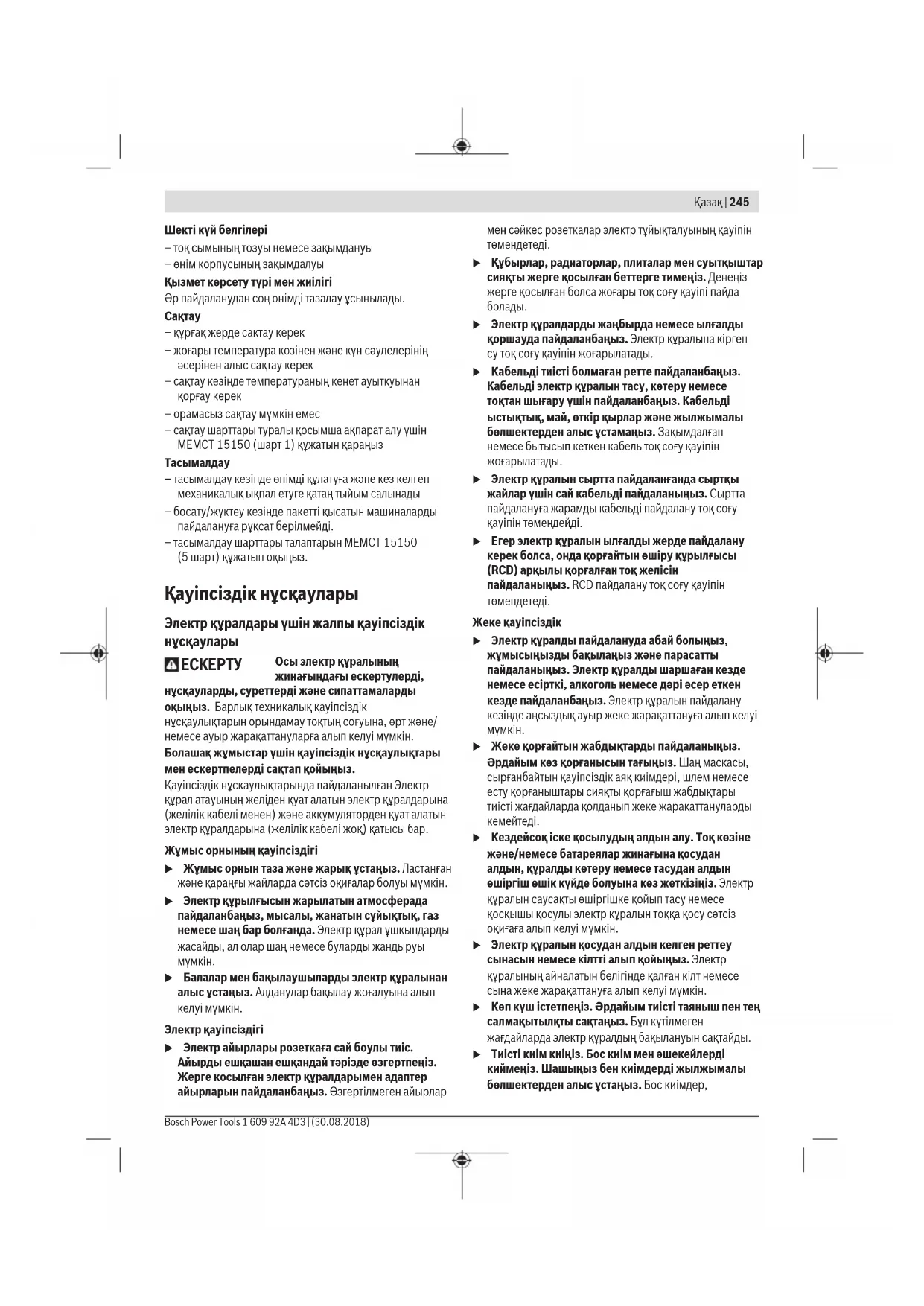

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• внім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
  – сактау шарттары туралы косымша акпарат алу үшін MEMCT 15150 (шарт 1) кужатын караныз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр құралының жинағындағы ескертүлерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нусқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауінсіздігі

Жумыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын суйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешқашан ешқандай тәрізде өзгертпеніз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіні пайда болады.
Электр куралдарды жанбырда немесе виггалды коршауда пайдаланбаныз. Электр куралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тисті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жумысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде ансыздық ауыр жеке жаракаттануға алып келуі мумкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жақақттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киіңіз. Бос киім мен әшекейлерді кийменіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс устаңыз. Бос киімдер,

246|Қазақ

өшекейлер немесе үзын шаш жылжымалы белшектер арқылы тартылуы мүмкін.

▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауінсіздік принциpterін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жарақаттануға алып келуі мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы арекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе құралды қоймаға қоюдан алдын аккумуляторды электр құралынан алып тастаңыз. Бүл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді окымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауінті болады.
Электр құралдарын мен керек-жарактарын ұқыпыты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының закымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жәндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқигаларға себеп болып жатады.
Кескіш аспаптарды откір және таза күйде сақтаңыз. Дурыс күтілген және кескіш жиектері откір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.

Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
Колтуткалар мен кармау беттерін курғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтуткалар мен кармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетүі көрек. Бул электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурыштык ара үшін қауіпсіздік нусқаулары

▶ Бурыштык ара ағаш немесе ағаш сияқты өнімдерді аралауға арналған, оларды абразивті кесу дөңгелектерімен брус, шыбық, шеге және т.б. сияқты темір материалдарды аралауға пайдалану мүмкін емес. Абразивті аралаудағы үшқындар төменгі тіреуішті, ішпек және баска бөлшектерді жандырады.
Дайындаманы устау үшін мумкін болса қыскыштарды пайдаланыңыз. Дайындаманы қолмен ұстасаңыз, қолыңызды ара дискісінен кемінде 100 мм қашықтықта ұстаңыз. Қысу үшін немесе қолмен ұстау үшін тым кіші бөлшектерді кесу үшін бул араны пайдаланбаңыз. Егер қолыңыз ара дискісіне тым жақын болса, дискіге тиюден шығатын үшқындардан жаракаттану қауіпі жоғары болады.
▶ Дайындама турақты болып тіреуіш пен усталге қысылуы немесе тірелуі керек. Дайындаманы дискіге жылжытпаңыз немесе қолмен апармаңыз. Қысылмаған немесе жылжымалы дайындамалар жоғары жылдамдықта лақтырылып жаракаттауы мүмкін.
▶ Араны дайындамаға басыңыз. Араны дайындамадан тартпаңыз. Кесік істеу ушін ара басын кетеріп, дайындама жоғарысынан кеспей өткізіңіз, козғалтқышты іске қосыңыз, ара басын төмен басып, араны дайындамаға басыңыз. Тартып аралау ара дискісін дайындама үстіне шығарып, дискіні операторға қарай лактыруы мумкін.
Колыңызды ешкашан ара дискісінің алдында немесе артында кесу сызығына қоймаңыз. Баска қолмен дайындаманы ұстау, мысалы, дайындаманы ара дискісінің өң жағында сол қолмен ұстау немесе терісі өте қауіпті.
Ешкашан қолыңызды ағаш жоңқаларын немесе басқа себептен дискі айналып түрғанда ара дискісіне 100 мм-ден жақын тіреуіш арқасына апармаңыз. Айналып түрған араның жақындығы дұрыс айқындалмай сіз қатты жарақаттануыңыз мүмкін.

Кесуден алдын дайындаманы тексеріціз. Егер дайындама қисайтылған немесе деформацияланған болса, оны сыртқы қисайтылған жағымен тіреуішке қысыңыз. Әрдайым кесік бойы дайындама, тіреуіш және үстел арасында аралық болмауына көз жеткізіңіз. Бұрылған немесе қисайған дайындамалар ширап, жылжып не айналып түргған ара дискісін қысып қалуы мумкін. Дайындамада шеге немесе басқа бөгде денелер болмауы тис.
Устел барлық аспаптар, ағаш жоңқалары т.б. бос болмағанша араны пайдаланбаңыз. Кіші сынықтар немесе бос ағаш белшектері не басқа нысандар айналып түрган дискіге тисе, олар жоғары жылдамдықлен лактырылуы мүмкін.
Бір уақытта тек бір гана дайындаманы аралаңыз. Жинап қойылған бірнеше дайындамалар дұрыс қысылмай не бекітілмей аралау кезінде дискіні қысуы немесе жылжуы мүмкін.
▶ Пайдаланудан алдын бурыштық араның тегіс, турақты жұмыс аймағына бекітілуін немесе орналастырылуын қамтамасыз етіңіз. Тегіс және турақты жұмыс аймағы бурыштық араның қимылдап кету қауіпін кемітеді.
Жумысыңызды жоспарлаңыз. Еңіс немесе көлбєу бурышының параметрін өзгерткеніңізде, реттелетін тіреуіш дайындаманы ұстауға дұрыс реттелгенін және дискіні немесе қорғау жүйесіне тимеуіне көз жеткізіңіз. Аспапты "ҚОСУ"дан алдын және үсталде дайындама болмағанда ара дискісін бутін симуляциялық кесіктен өткізіп, кедергі болмауына және тіреуіш кесілмеуіне көз жеткізіңіз.
Устелден үлкен дайындамалар үшін үстел кецейткіші, аралау сандалы, т.б. сиякты көмекші аспаптар арқылы дұрыс ұстауды қамтамасыз етіңіз. Бұрыштық ара үстелінен ұзын немесе кең дайындамалар сенімді ұсталмаса аударылуы мүмкін. Егер кесілген бөлшек немесе дайындама аударылса, ол теменгі тіреуішті көтеруі немесе айналып түрған дискімен лактырылуы мүмкін.
Устел кецейткіші немесе қосымша тіреуі орнына баска адамды пайдаланбаныз. Дайындама турақты бекітілмесе дискі қысылуы немесе дайындама кесу кезінде жылжып, сізді не көмекшіңізді айналып түрган дискіге жакындатуы мүмкін.
Кесілген бөлшек турып қалмауы немесе айналып турған ара дискісіне басылмауы тиіс. Шектелген болса, мысалы, ұзындық шектеулері арқылы, кесілген бөлшек дискіге қысылып қатты лактырылулы мүмкін.
Шыбык немесе кубыр сиякты домалақ материалдар үшін әрдайым қысқыш немесе бекіткішті пайдаланыңыз. Шыбыктар кесілгеннен соң домалап кетуі мүмкін, мүнда дискі тістеп дайындаманы қолыңызбен бірге дискіге тартуы мүмкін.

▶ Дайындамаға тиюден алдын дискі толық жылдамдығына жетуі керек. Бүл дайындама лактырылу қауіпін кемітеді.
▶ Егер дайындама немесе дискі турып қалса, бурыштық араны өшіріңіз. Барлық істеп турған белшектердің токтағанын күтіп, ашаны қуат көзінен шығарыңыз /немесе батарея жинағын шығарыңыз. Сосын турып қалған материалды шығарыңыз. Дайындама турып қалған кезде аралауды жалғастыру бурыштық араның бақылауы жоғалуына немесе зақымдалуына алып келуі мумкін.
Аралауды аяктағаннан соң өшіргішті жіберіп, ара басын төмен устап, кесілген бөлшекті шығағар алдын дискінің токтауын күтіціз. Дискі айналып түрган кезде оған қолды жақындату ете қауіпті.
▶ Толык емес кесікті орындағанда немесе өшіргішті жібергенде тутқаны ара басы толығымен төменгі куйге түскенше қатты ұстацыз. Араның токтау әрекеті ара басын кездейсок төменгі тартып жаракаттану қауіпіне алып келуі мүмкін.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.
▶ Ђтпес, жарылған, қисатылған немесе закымдалған аралау дискілерін пайдаланбаңыз. Аралау дискілері немесе ауытқыған тістер енсіз кесуге, артық үйкеліске, тұрып қалуға және кері сокқыға әкелуі мумкін.
▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.
Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз. Араның орнату күралдарына сай болмаған дискілер теңерімде болмай, бақылау жоғалтуына алып келеді.
▶ Орнатылған лазерді басқа түрдегі лазерге алмастырмаңыз. Осы электр құралына сай болмаған лазер адамдар үшін қауіпті болуы мүмкін.
Электр куралы істеп түрганда кесу қалдықтарын, ағаш жоңқаларын т.б. кесу аймағынан алыстатпаңыз. Манипуляторды әрдайым алдымен токтау күйіне келтіріп, электр куралын өшіріңіз.
Жумыстан соң аралау дискісіне сувғанша тимеңіз. Аралау дискісі жұмыс істеген кезде қатты қызады.
Электр күралындағы ескертулер анық көрінетін болсын.
Электр куралын ескерту белгісімен жабдыкталған ("Белгілер және олардың мағаналары" кестесін қараңыз).

Лазер сәулесін адам немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылған лазер сәулесіне қарамаңыз. Осылай адамдардың көзін

шағылдыруы мүмкін, сәтсіз оқигаларға алып келуі және көзді зақымдауы мүмкін.

▶ Егер лазер сәулесі көзге түссе көздерді жұмып басты сәуледен ары қарату керек.

248|Қазақ

Сэулелену көзін көру үшін ешкандай оптикалық жинайтын саймандарды пайдаланбаңыз, мысалы дүрбі т.б. Онымен көзді закымдау мүмкін.
Лазер сәулесін дүрбі немесе ұқсасынан қарап түрган адамдарға бағыттамаңыз. Онымен көзін зақымдау мүмкін.
▶ Лазер құрылғысында ешқандай өзгерту орындамаңыз. Осы пайдалану нүсқаулығында сипатталған реттеу мүмкіндіктерін қауіпсіз пайдалану мүмкін.

Белгілер

Төменdegі белгілер электр күралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр күралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Лазер сәулесі Телескоптық оптикамен тікелей қарамаңыз 1М лазер класы

Электр құралы айналып түрганда қолды аралау аймағына әкемеңіз. Ара дискісіне тию жаракаттану қаупін тудырады.

Шантуткыш маскасын киіңіз.

Корғаныш көзілдірікті киіңіз.

Кулак сақтағышын киіңіз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.

Қауіпті аймақ! Мүмкіншілік бойынша алақан, бармақ немесе қолдарды осы аймақтан алыстатыңыз.

Кисайтып аралауда реттелетін тіреу сызғышты сыртқа тарту керек.

Белгілер мен олардың мағынасы

Дайындамалар бос жағында аралау үстелінің үзартқыштары арқылы басылып тірелуі тиіс.

Аралау дискісінің өлшемдеріне назар аударыңыз. Тесік диаметрі аралықсыз аспап шпинделіне сай келуі керек. Егер жалғастырғыш тетікті пайдалану керек болса, жалғастырғыш тетік өлшемдері ара дискісінің қалыңдығына және тесіктерінің диаметріне және асап шпинделінің диаметріне сай болуына көз жеткізіңіз. Ара дискісімен жеткізілген жалғастырғыш тетіктерді пайдаланыңыз. Ара дискісінің диаметрі белгіdegі дерекке сай болуы тиіс.

Кыспа інітірек жабык: Манипулятордың реттелген тік еңіс бұрышы сақталады.

Тік еңіс бұрыштарын реттеуге болады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып

келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр курал козғалмайтын тіректе бойлай және көлденеңінен, ағашты кесудің тузу бағытымен жұмыс істеуге арналған. Бул ретте -52° және +60° аралығындағы көлденең еңіс бұрыштарын және -2° және +47° аралығындағы тік еңіс бұрыштары мүмкін болады. Электр күралының қуаты қатты және жұмсақ ағашты және ағаш-жоңқалы плита мен ағаш-талшықты плиталарға арналған.

Бейнеленген курамды белшектер

Көрсетілген кұрамдастар нөмірленген суреттері бар беттегі электр кұралының сипаттамасына сай.

(1) Тарткыш

(2) Жонкаларды шығаруға арналған келте кұбыр

(3) Тасымалдау түткасы

(4) Терендік тіреуішінің дәлдеу бұрандасы

(5) Лазер корғау қалпакшасы

(6) Сырганайтын доңғалақша

(7) Сөндіргіш буғаттағышы

(8) Коскыш/өшіргіш

(9) Кол түткасы

(10) Корғаныш каптамасы

(11) Маятниктік қорғағыш қаптама

(12) Аралау дискісі

(13) Косымша аралау устелі

(14) Тіреуіш планка

(15) Жылжытылатын тіреуіш планка

(16) Аралау устелі

(17) Косымша аралау устелінің кысла інтірегі

(18) Кисайту бұрышы шкаласы (көлденен)

(19) Iшпек

(20) Бугаттау капсырмасы

(21) Кез келген кисайту бұрышы үшін бекіту басы (көлденен)

(22) Кисайту бұрышын алдын ала реттеу түтқышы (көлденец)

(23) Кулаудан сактау

(24) Еңіс бұрышы үшін бұрыш көрсеткіші (көлденен)

(25) Стандартты еңіс бұрышы үшін ойыктар (көлденең)

(26) Орнату ойыктары

(27) Устау ойығы

(28) Бурандалы кыскыш

(29) Планка стандартты еңіс бұрыштары 45°, 22,5° және 33,9° (тік)

(30) Жонка бағыттауышы

(31) Терендікті шектеу тірегі

(32) Тарткыш үшін құлыптау бұрандасы

(34) Бурандалы кыскыш үшін тесіктер

(36) Тасымалдау корғауышы

(37) Лазер ескерту тактасы

(38) Лазер ушін коскыш/өшіргіш (кесік сызығының, киылысу белгісі)

(39) Кез келген еңс бұрышы үшін қыспа інтірек (тік)

(40) Кисайту бұрышы шкаласы (тік)

(41) Еніс бурышының индикаторы (тік)

(42) Тіреуіш 0° стандартты еңіс бұрышы үшін (тік)

(43) Шпиндельді буғаттау

(44) Аралау дискісін бекітуге арналған алты қырлы бұранда

(45) Кыскыш фланец

(46) Iški kýskýw flaneč

(47) Жылжытылатын тіреуіш планканы күлыптау бүрандасы

(48) Бурандалы өзек

(49) Лазер сәулесінің шығыс тесігі

(50) Ішпек үшін бұрандалар

(51) ￥зындык планкасының бекіту бұрандамасы ^A)

(52) ￥зындык планкасының кыскыш бурандамасы A)

(53) Лазерды орнатуды реттеу бүрандасы (параллельдік)

(54) Бурыш индикаторының бурандасы (тік)

(55) Тіреуіш бұрандама 0° еңіс бұрышы үшін (тік)

(56) Тіреуіш бұрандама 45° еңіс бұрышы үшін (тік)

(57) Бурыш көрсеткішінің бұрандасы (көлденен)

(58) Еңіс бұрышы (көлденен) үшін шкала реттеу бұрандалары

(59) Жабыскақ таспа

(60) Лазер линзасының каптамасы

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер
Панельдік ара GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL

Іске қосу тогының шектеулері		●●●●●
Лазер түрі нм 650 650 650 650 650
	мВт < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Лазер класы 1М 1М 1М 1М 1М
Лазер сызығының айырмашылығы	мрад (толық бұрыш)	1,0	1,0	1,0	1,0	1,0
Салмағы ЕРТА-Procedure 01:20 14 кужатына сай	кг 17,3	17,3	17,3	17,3	17,3	17,3
Қорғаныс класы / II / II / II / II / II
Сәйкес аралау дискілері көлемдері
Аралау дискісі диаметрі	мм 216	216	216	216
Орта диск қалындығы	мм 1,3-1,8	1,3-1,8	1,3-1,8	1,3-1,8	1,3-1,8
макс. кесік ені мм	3,3	3,3	3,3	3,3	3,3
Бұргылау диаметрі	мм 30	30	25,4	25,4	25,4

Руксат етілген дайындама өлшемдері (караңыз „Руксат етілген дайындама өлшемдері“, Бет 254)
Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бул мәліметтерді өзгертуі мүмкін.

Шуыл бойынша акпарат

Дыбыс шығару мәндері EN 62841-3-9 бойынша есептелген.

А-мен белгіленген электр күралын шуыл деңгейі әдетте төменdegіге тең: дыбыс күші 99 дБ (А); дыбыс куаты 112 дБ (А). Олшеу дәлсіздігі К = 3 дБ.

Кулақты қорғау құралдарын кийіңіз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр кұралының негізгі жұмыстары үшін берілген. Егер электр кұрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару мәндөрі өзгереді. Бул жұмыс барысындағы шуыл шығару мәнін артырады.

Шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Жинау

Электр куралының кездейсок іске қосылуына жол бермеңіз. Орнату кезінде және электр куралындағы барлық жұмыстарда желі айыры төққа қосылмауы керек.

Жеткізу көлемі

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинақта барлығын тексеріңіз:

- Ара дискісі орнатылған панельдік ара

- Бурандалы кыскыш (28)

- Алты қырлы деңбек кілт (33)

Нускау: Электр куралын зақымданулар барлығына тексеріңіз.

Электр құралын пайдаланудан алдын қорғағыш аспаптар немесе аз закымдалған бөліктерді әбден мінсіз және дұрыс істеуін тексеріңіз. Жылжымалы бөлектер кедергісіз істеуін және крысылмауын немесе бөліктер закымдалмағанын тексеріңіз. Барлық бөліктер дұрыс орнатылған және кедергісіз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәй болуы керек.

Зақымдалған қорғағыш аспаптар мен бөліктер өкілетті шеберханада жөндеу немесе алмастыру керек.

Катты немесе икемді орнату

▶ Турақты пайдалануды қамтамасыз ету үшін электр құралын пайдаланудан алдын тегіс бекем жұмыс аймағына (мысалы верстак) орнату керек.Ж.

Жумыс аймағын орнату (а1-а2 суреттерін қараңыз)

- Электр күралын сәйкес бұрандалармен жұмыс аймағында бекітіңіз. Ол үшін (26) тесіктері көмектеседі.

немесе

– Электр күралының аяктарын стандартты бұрандалы кыскышпен жұмыс аймағында бекітіңіз.

Bosch жумыс устелінде орнату

Bosch фирмасының GTA жұмыс үстелдері электр куралдарын биқтігі реттелетін аяқтары арқылы кез келген табанда бекітеді. Жұмыс үстеліндегі дайындама тіреуіштері үзын дайындамаларды тіреуге арналған.

Жумыс устелі жинағындағы барлық ескертулер мен нусқаулықтарды оқыңыз. Ескертпелер мен нусқаулықтарды сақтамау токтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін.
Электр құралын орнатудан алдын жұмыс үстелін дұрыс құрыңыз. Бұзылу қауіпін болдырмау үшін мінсіз құру маңызды болып қалады.
– Электр күралын тасымалдау күйінде жұмыс үстеліне орнатыңыз.

Иілмелі орнату (усынылмаған!) (а3 суретін караңыз)

Ерекше жағдайларда электр құралын тегіс тұрақты жұмыс аймағында орнату мүмкін болмаса, көмекші ретінде құлаудан сақтағышты орнату керек.

▶ Құлаудан сақталмаған электр құралы тұрақты түрмай, максимальдық горизонтальды және/немесе вертикальды еңіс бұрышындағы аралау кезінде құлауы мүмкін.

– Кулаудан сактауды (23) электр курал жұмыс аймағында тура түрганша бұраңыз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шанға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының аруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өңделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Шаң-/жоңка сору шаң, жоңка немесе дайындама сынықтары арқылы тығыздануы мүмкін.

– Электр күралын өшіріп желі айырын розеткадан тартып қойыңыз.
- Аралау дискісі толык токтағаныша күте тұрыңыз.
- Тығыздану себебін айқындап оны жойыңыз.

Сырткы сорғыш

Шансору ушін жоңка шығатын жерге (2) шансорғыш шланғын (∅ 35 мм) косу мүмкін.

– Шансорғыш шлангін жоңка шығатын жерге (2) қосыңыз.

Шансорғыш өнделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр тұғызатын немесе құрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.

Ара дискісін алмастыру (b1-b4 суреттерін қараңыз)

Аралау дискісін орнату кезінде қорғағыш қолған киіңіз. Аралау дискісіне тигенде жаракат алу қаупі бар.

Максималды руксат етілген жылдамдығы электр күралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.

Тек осы пайдалану нүсқаулығында берілген деректерге сәй және EN 847-1 бойынша тексерілген болып тиісті ретте белгіленген аралау дискілерін пайдаланыңыз.

Тек осы электр құралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз. Бүл аралауда ара тістерінің қызып кетуіне жол бермейді.

Аралау дискісін шешу

– Электр құралын жұмыс күйіне келтіріңіз.
– Ішкі алты қырлы дөңбек бұранданы (44) алты қырлы дөңбек кілтпен (5 мм) (33) бұрап, шпиндель бекіткішін (43) тірелгенше бірдей басыңыз.
– Шпиндель буғаттауын (43) басып ұстап бұранданы (44) сағат тілімен бұрап шығарыңыз (сол жақтық, бұранда!).
- Кыскыш фланецты (45) шешіңіз.
– Тербелуден сақтау қаптамасын (11) тірелгенше артқа қисайтыңыз.
– Тербелуден сактау каптамасын осы күйде устап ара полотносын (12) алып қойыңыз.
– Тербелуден сактау каптамасын жай арткы кайта апарыңыз.

Аралау дискісін орнату

Керек болса барлық орнатылатын бөліктерді тазалаңыз.

– тербелістен қорғау қаптамасын (11) арқаға қайырыңыз. Тербелуден сақтайтын қаптаманы осы күйде ұстаңыз.
– Жаңа аралау дискісін кыскыш фланецке (46) орнатыңыз.
► Орнатуда тістер кесу бағыты (аралау дискісінде көрсеткі бағыты) қорғағыш қаптама көрсеткі бағытымен сәйкес болуына көз жеткізіңіз!
– Тербелуден сактау каптамасын жай арткы кайта апарыңыз.
- Кыскыш фланец (45) пен ішкі алты қырлы деңбек бұрандаманы (44) орнатыңыз. Шпиндель бұғаттауын

252|Қазақ

(43) тірелгенше басып буранданы сағат тіліне карсы бұрал бекітіңіз.

Пайдалану

▶ Барлык жумыстардан алдын электр куралының желілік айырын розеткадан шығарыңыз.

Тасымалдау сақтағышы (А суретін қараңыз)

Тасымалдау корғауышы (36) сізге түрлі жұмыс жайларына тасымалдау кезінде электр құралын қолай пайдалануға көмектеседі.

Электр куралын корғауышынан босату (жұмыс күйі)

– Манипуляторды түткасында (9) аз темен басып тасымалдау корағауышын (36) босатыңыз.
– Тасымалдау корғағышын (36) толық сыртқа тартыңыз.
– Манипуляторды жай жоғарыға бағыттаңыз.

Электр куралын корғауышын орнату (тасымалдау күйі)

– Бекіткіш буранданы (32) тартылған болса, оны босатыңыз. Манипуляторды толық алға тарта отырып, бекіту бурандасын қайта тартып бекітіңіз.

– Дэлдеу бурандасын (4) жоғарыға бурап қойыңыз.
– Аралау үстелін (16) бұғаттау үшін бекіту басын (21) тартып қойыңыз.
– Манипуляторды кол түтқасымен (9) жай теменге бағыттаңыз.
– Манипуляторды төменге тасымалдау сақтағышы (36) ішке толық басылғанша жылжытыңыз.

Жумыс істеуге дайындау

Аралау устелін узарту (В суретін қараңыз)

Узын дайындамалар бос басында басылып тірелуі керек. Аралау устелін аралау устелінің үзартқыштары (13) көмегімен солға немесе оңға үлкейту мүмкін.

• Кысу түткышын (17) жоғарыға қайырыңыз.
  – Косымша аралау устелін (13) керекті ұзындыкқа шейін сыртқа тартыңыз.
  – Аралау устелінің үзартқышын бекіту үшін қысу түтқышын (17) қайта төменге басыңыз.

Тіреуіш планканы жылжыту

(C-D суреттерін караңыз)

Еңіс бұрыштарын аралауда кесу бағытына байланысты сол немесе оң реттелетін тіреуіш бағыттауышты (15) сыртқа тарту немесе алып қою керек.

Тік еңіс бурышы	Көлденец еңіс бурышы
-2°– 47°(сол жак)	≤ 44°(сол жак)	– Бүғаттау бұрандасын (47) босатыңыз.– Сол реттелетін тіреуіш планканы (15) толық сыртқа тартыңыз.
-2°– 47°(сол жак)	≥ 45°(сол жак)	– Бүғаттау бұрандасын (47) босатыңыз.– Сол реттелетін тіреуіш планканы (15) толық сыртқа тартыңыз.– Жылжымалы тіреуіш планканы жоғарыға көтеріп қойыңыз.– Бүғаттау бұрандасын (47) алып қойыңыз.
-2°– 47°(сол жак)	≤ 44°(он жак)	– Бүғаттау бұрандасын (47) босатыңыз.– Он реттелетін тіреуіш планканы (15) толық сыртқа тартыңыз.
-2°– 47°(сол жак)	≥ 45°(он жак)	– Бүғаттау бұрандасын (47) босатыңыз.– Он реттелетін тіреуіш планканы (15) толық сыртқа тартыңыз.– Жылжымалы тіреуіш планканы жоғарыға көтеріп қойыңыз.– Бүғаттау бұрандасын (47) алып қойыңыз.

Дайындаманы бекіту (Е суретін караңыз)

Оптималды жұмыс қауіпсіздігін қамтамасыз өту үшін дайындаманы әрдайым бекем қысу керек. Қатты қысуға өте кіші болған дайындамаларды өндемеңіз.

– Дайындаманы тіреуіш планкаға (14) басыңыз.
– Жинактағы бурандалы кыскышты (28) оған арналған тесіктерге (34) салыңыз.
– Бурандалы кыскыштың бурандалы білігін (48) дайындама биіктігіне сәйкестендіріңіз.

– Бурандалы білікті (48) бекіте, осылайша дайындамада бекітіңіз.

Горизонталды еңіс бурышын реттеу

Дәл кесіктерді қамтамасыз ету үшін белсенді пайдаланудан соң электр құралының параметрлерін тексеріп керек болса реттеу керек (қараңыз „Негізгі реттеулерді тексеріп реттеңіз“, Бет 255).

Горизонтальды стандартты еңіс бурышын реттеу (F суретін караңыз)

Жиі пайдаланылатын қисайту бұрыштарын жылдам және нақты реттеу үшін аралау үстелінде ойыктар (25) болады:

солда онда
0^

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

– Бекіту басы (21) тартылған болса оны босатыңыз.
– Туткышты (22) тартып аралау устелін (16) керекті ойыкка дейін солға немесе онға бураңыз.
– Туткышты жіберіңіз. Туткыш сезімді ретте ойыкка кіруі керек.
– Бекіту басын (21) қайта тартыңыз.

Горизонтальды стандартты еңіс бурышын реттеу (G суретін караңыз)

Көлденец кисайту бұрышын 52° (сол жақтық) мен 60° (он жақтық) аралығында реттеу мүмкін.

– Бекіту басы (21) тартылған болса оны босатыңыз.

– (22) туткышын тартып бір уакытта буғаттау қапсырмасын (20) оған арналған ойыққа тірелгенше басыңыз. Осылай аралау устелі бос жылжытылады.
– Аралау үстелін (16) бекіту басында солға немесе онға бұрыш көрсеткіші (24) керекті еңіс бұрышын көрсеткенше бураңыз.

45° жоғары горизонтальды еңіс бұрыштары үшін:

Аралау устелінің ұзартқышын (13) сыртқа толығымен тартыңыз (қараңыз „ Аралау үстелін ұзарту (В суретін қараңыз)“, Бет 252).

– Бекіту басын (21) қайта тартыңыз.
– Туткышты (22) кайта босату үшін (горизонтальды стандартты еңс бұрышын реттеу үшін), туткышты жоғарыға тартыңыз.

Бугаттау кыскышы (20) бастапкы куйне оралып туткыш (22) ойыктарына (25) кайта тусуі мүмкін.

Вертикальды еңіс бурышын реттеу

Дәл кесіктерді қамтамасыз ету үшін белсенді пайдаланудан соң электр құралының параметрлерін тексеріп керек болса реттеу керек (қараңыз „Негізгі реттеулерді тексеріп реттеңіз“, Бет 255).

Тік стандартты еңіс бұрышын реттеу (Н суретін қараңыз)

Жиі қолданатын еңіс бұрышын жылдам және нақты реттеу үшін 0°, 45°, 22,5° және 33,9° бұрыштары үшін тіреуіштер қолданылады.

– Кыспа інітіректі (39) босатыңыз.
– (29) немесе (42) тіреуіштерін төмендегідей реттеніз:

0°	(42)	Тіреуішті толығымен артқа жылжыту
45°	(29)	Тіреуішті толығымен алға бұрау
22,5°	(29)	тіреуішті ортаға бұрау

33,9° (29) Тіреуішті артка бұрау

– Манипуляторды қол түтқасынан (9) қажетті күйіне қисайтыңыз.
– Кыспа інітіректі (39) кайтадан тартыңыз.

Кез келген тік кисайту бурышын реттеу

Тік еңіс бұрышын – 2° және +47° аралығында реттеуге болады.

– Кысла інтіректі (39) босатыңыз.
– (29) тіреуішін толығымен артқа бурап, (42) тіреуішін толығымен алға тартыңыз. Осылай толық қайыру аймағы қолжетімді болады.
- Манипуляторды түткасынан (9) солға немесе онға бұрап, бұрыш индикаторы (41) қалаулы тік еңіс бұрышын көрсетеді.
– Манипуляторды осы күйде үстап тұрып, қыспа иінтіректі (39) қайтадан тартыңыз.

Пайдалануға ендіру

Желі куатына назар аударыңыз! Ток кезінің куаты электр күралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген электр күралдармен 220 В жұмыс істеуге болады.

Косу (І суретін қараңыз)

– Электр куралын пайдалану ушін алдымен кульптау пернесін (7) басып кейін коскыш/өшіргішті (8) басып устап тұрыңыз.

Нускау:Қауіпсіздік себебінен қосқыш/өшіргішті (8) құлыптауға болмайды, ол жұмыс істеу кезінде басылған болуы қажет.

θwipy

- Өшіру үшін қосқыш/өшіргішті (8) жіберіңіз.

Іске қосу тогының шектеулері

Іске қосу тогын шектеудің электрондық жүйесі электр кұралды қосу кезіндегі куатты шектейді және 16 А розеткадан жұмыс істеуге мүмкіндік береді.

Нускау: Егер электр курал қосудан кейін бірден толық айналымдар санымен айналса, онда іске қосу тогын шектеу керек емес. Электр куралын қызмет көрсету орталығына жіберу керек, мекенжайлар (караңыз „Түтынушыға қызмет көрсету және пайдалану кеңестері“, Бет 256).

Жалпы аралау нускаулары

▶ Бекіту басы (21) мен қыскыш тутканы (39) аралаудан алдын әрдайым бекем тартып қойыңыз. Әйтпесе ара дискісі дайындамада кисаюы мүмкін.

254|Қазақ

Барлық кесіктерде алдымен ара дискісі тіреу планкасын, тіреуіш буранда немесе басқа аспап бөліктерін тимеуіне көз жеткізіңіз. Мүмкін орнатылған көмек тіреуіштерін алыңыз немесе оларды лайықтаңыз.

Аралау дискісін соқтығысудан және соққыдан қөрғаңыз. Аралау дискісін бүйірлік қысымнан сақтаңыз. Қисық дайындамаларды өндемеңіз. Дайындама әрдайым бағыттауыш панеліне басу үшін тура қырлы болуы керек. Үзын және ауыр дайындамалар бос басында басылып тірелуі керек.

Тербелуден сақтайтын қаптаманың дұрыс істеп, бос жылжуын қамтамасыз етіңіз. Манипуляторды төменге апаруда тербелуден сақтайтын қаптама ашылуы керек. Манипуляторды жоғарыға апаруда тербелуден сақтайтын қаптама ара дискісінің жоғарысынан қайта жабылып, манипулятордың ең жоғарғы күйінде бекітілуі керек.

Кесік сызығын белгілеу (J суретін қараңыз)

Лазер сәулесі аралау дискісінің кесік сызығын көрсетеді. Осылай дайындаманы аралау үшін тербелу қорғағыш қаптамасын ашпай накты орналастыру мүмкін.

- Ол үшін лазер сәулесін қосқышпен (38) қосыңыз.

– Белгіңізді дайындамада лазер сызығының оң шетіне бағыттаңыз.

Нускау: аралаудан алдын кесік сызығы дұрыс көрсетілгенін тексеріңіз (караңыз „Лазерді реттеу“, Бет 255). Лазер сәулесі, мысалы, дірілдеулер себебінен белсенді пайдалануда реттелгені взгеруі мумкін.

Оператордың күйін (К суретін қараңыз)

Электр куралы алдына аралау дискісімен бір сызыкça турмай, әрдайым аралау дискісінен шетте тұрыңыз. Осылай денеңіз мүмкін кері сокқыдан сақталады.

– Алақан, бармак және қолдарыңызды айналатын аралау дискісінен алыстатыңыз.

– Манипулятор алдында колдарыңызды айкастырмаңыз.

Руксат етілген дайындама өлшемдері

Көлденец еңіс бурышы

Тік еңіс бурышы Биіктігі х Ені [мм]

0^0^70× 312

Минималдык дайындамалар (= барлык дайындамалар, оларды жинактағы қыскашпен (28) ара полотносынан он немесе сол жақта қысуға болады): 100 x 40 мм (¥зындығы х Ені) макс. кесік терендігі (0°/0°): 70 мм

Ішпектерді алмастыру (L суретін караңыз)

Кызыл ішпектер (19) электр күралды узак пайдаланғаннан соң тозуы мүмкін.

Акаулы ішпектерді алмастырыңыз.

– Электр құралын жұмыс күйіне келтіріңіз.
– (50) бурандаларын алты қырлы дөңбек кілтпен (4 мм) бурап шығарып, ескі ішпектерді шешіңіз.
- Жаңа оң ішпекті салыңыз.
– Ішпекті (50) бурандаларымен он жағында бурап қойыңыз, ара дискісі мүмкін әрекетінің бүтін жолында ішпекке тимейтін болуы керек.
– Жумыс баскыштарын бірдей жаңа сол ішпек үшін де кайталаңыз.

Аралау

▶ Бекіту басы (21) мен қыскыш тутканы (39) аралаудан алдын әрдайым бекем тартып қойыңыз. Әйтпесе ара дискісі дайындамада кисаюы мүмкін.

Жүріссіз аралау (какпактар) (М суретін караңыз)

– Жүріссіз кесіктер үшін (кіші дайындамалар) құлыптау бұрандасын (32), тартылған болса босатыңыз. Манипуляторды тірелгенше (14) тіреуіш планкалары бағытында жылжытып құлыптау бұрандасын (32) қайта тартып қойыңыз.
– Керекті көлденец және/немесе тік еңіс бұрышын орнатыңыз.
– Дайындаманы олшемдерге сэй ретте кысыңыз.
- Электр куралын косыңыз.
– Манипуляторды кол түтқасымен (9) жай теменге бағыттаңыз.
– Дайындаманы бір қалыпты жылжытып аралаңыз.
– Электр күралын өшіріп аралау дискісі толык токтағаныша куте тұрыңыз.
– Манипуляторды жай жоғарыға бағыттаңыз.

Жүріспен аралау

• Тарткышпен (1) (ені үлкен дайындамалар) кесу үшін құлыптау бұрандасы (32) тартылған болса оны босатыңыз.
  – Керекті көлденец және/немесе тік еңіс бұрышын орнатыңыз.
  – Дайындаманы өлшемдерге сэй ретте қысыңыз.
  – Манипуляторды (14) тіреуіш планкаларынан ары ара дискісі дайындама алдында түрганша тартыңыз.
• Электр куралын косыңыз.
  – Манипуляторды қол түтқасымен (9) жай төменге бағыттаңыз.
  – Енді манипуляторды (14) тіреуіш планкалары бағытында басып дайындаманы бір қалыпыты жылжумен аралаңыз.
  – Электр күралын өшіріп аралау дискісі толык токтағаныша куте тұрыңыз.
  – Манипуляторды жай жоғарыға бағыттаңыз.

Бірдей узын дайындамаларды аралаңыз (N суретін караңыз)

Бірлей ұзын дайындамаларды оңай аралау үшін ұзындык тіреуішін (35) (жабдық) пайдалану мүмкін.

¥зындық тіреуішін аралау үстелінің үзартқышының (13) екі жағында орнату мүмкін.

– Бугаттау бұрандасын (51) босатып, ұзындық тіреуішін (35) қыскыш бұранда (52) жоғарысынан қайырыңыз.

– Күлыптау бұрандасын (51) кайта бұрап қойыңыз.

– Ара устелі узарткішын (13) керекті узындыкка реттеңіз (қараңыз „Аралау устелін узарту (В суретін қараңыз)“, Бет 252).

Терендік планкасын реттеу (ойықты аралау) (О суретін қараңыз)

Егер ойыкты аралау керек болса терендік тіреуішін жылжыту керек.

– Терендік тіреуішін (31) сыртка қайырыңыз.
– Манипуляторды кол түткасынан (9) керекті күйіне кисайтыңыз.
– Дәлдеу бұрандасын (4) бұранда ұшы терендік тіреуішіне (31) тигенше бұраңыз.
- Манипуляторды жай жоғарыға бағыттаңыз.

Арнайы дайындамалар

Инді немесе домалақ дайындамаларды аралауда оларды сырғанудан сақтау қажет. Кесік сызығында дайындама; тіреуіш планка және аралау үстелінде аралық пайда болуы мүмкін емес.

Керек болса арнайы устағыштарды дайындау кажет.

Herizrì retteulерді тексеріп реттеңіз

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Дәл кесіктерді қамтамасыз ету үшін белсенді пайдаланудан соң электр құралының параметрлерін тексеріп керек болса реттеу керек.

Ол ушін тәжірибе мен тиісті арнайы аспаптар керек болады.

Өкілетті Bosch сервистік орталығы бүл жұмысты жылдам және сенімді ретте орындайды.

Лазерді реттеу

Нускау Лазер функциясын тексеру үшін электр құралын токқа қосу керек.

Лазерді реттеу кезінде (мысалы, манипуляторды жылжытуда) ешкашан қосқыш/өшіргішті пайдаланбаныз. Электр құралының кездейсок іске қосылуы жақақаттануларға алып келуі мүмкін.

– Электр құралын жұмыс күйіне келтіріңіз.
– Аралау устелін (16) (25) ойығына 0° дейін бұраңыз. Түтқыш (22) сезімді ретте ойыққа тірелуі керек.

Тексеріңіз (Р1 суретін қараңыз)

• Дайындамада тікелей кесік сызығын сызыңыз.
  – Манипуляторды кол түткасымен (9) жай теменге бағыттаңыз.
  – Дайындаманы аралау дискісінің тістері кесік сызығымен бір сызықта болатын етіп бағыттаңыз.
  – Дайндаманы осы куйде устап манипуляторды жай кайта жоғарыға бағыттаңыз.
• Дайындаманы крысып койыңыз.

– Лазер сәулесін қосқышпен (38) қосыңыз.

Лазер сәулесі кесік сызығының бүтін ұзындығында дайындама үстінде болуы керек, манипулятор төмен бағыталса да.

Реттеу (Р2 суретін қараңыз)

– Реттеу бурандасын (53) жинақтағы сәйкес бурауышпен лазер сәулесі бүтін ұзындығында дайындамадағы кесік сызығына параллель болғанша бураңыз.

Сағат тіліне қарсы бір айналым лазер сәулесін ондан солға жылжытады.

0° tık стандартты еңіс бурышын реттеу

– Электр құралын жұмыс күйіне келтіріңіз.
– Аралау устелін (16) (25) ойығына 0" дейін бураңыз. Түтқыш (22) сезімді ретте ойыкқа тірелуі керек.

Тексеріңіз (Q1 суретін қараңыз)

– Бір бұрышты калибрді 90 реттеп, оны аралау устеліне (16) қойыңыз.

Бұрышты калибрдің бір жағы бүтін ұзындығында ара дискісінде (12) жатуы керек.

Реттеу (Q2 суретін қараңыз)

• Кыспа інітіректі (39) босатыңыз.
  – (42) тіреуішін толығымен артка жылжытыңыз.
• Тіреуіш буранданың (55) контрсомының стандартты дөңгелекті немесе айыр тәрізді кілтпен (мм) босатыңыз (10 мм).
• Тіреуіш бұранданы бұрышты калибрдің бір жағы бутін ұзындығында бұрышты аралау дискісінде жатқанынша бұраңыз.
  – Кыспа інітіректі (39) қайта берік тартыңыз.
  – Сосын тіреуіш буранданың (55) контрсомының қайта бурап бекітіңіз.

Егер бұрыш индикаторы (41) реттелген соң шкаланың (40)0° белгісімен бір сызыкта түрмаса, бұранданы (54)

стандартты крест тәрізді бұрауышпен босатып, бұрыш индикаторын 0° белгісіне туралаңыз.

45° tık стандартты еңіс бұрышы реттеу

• Электр құралын жұмыс күйіне келтіріңіз.
  – Аралау устелін (16) (25) ойығына 0° дейін бұраңыз. Түтқыш (22) сезімді ретте ойыққа тірелуі керек.
  – (29) тіреуішін толығымен алға бұраңыз.
• Кыспа інітіректі (39) босатыңыз.
  – Манипуляторды қолтүтқасынан (9) солға тіреуіш бұранда тіреуіште (29) жатқанша қайырыңыз.

Тексеру (R1 суретін караңыз)

– Бір бұрышты калибрді 45° реттеп, оны аралау устеліне (16) қойыңыз.

Бурышты калибрдің бір жағы бүтін ұзындығында ара дискісінде (12) жатуы керек.

Реттеу (R2 суретін караңыз)

– Тіреуіш буранданың (56) контргайкасын стандартты деңгелекті немесе айыр тәрізді кілтпен (10 мм) босатыңыз.

256 | Казак

– Тіреуіш буранданы бурышты калибрдің бір жағы бүтін ұзындығында бурышты аралау дискісінде жатқанынша бураңыз.
– Кыспа інітіректі (39) кайта берік тартыңыз.
– Сонан соң тіреуіш бұранданың (56) контргайкасын қайтадан бұрап бекітіңіз.

Егер бұрыш индикаторы (41) реттелген соң 45° белгімен (40) шкаласында бір сызықта болмаса, алдымен қисайту бұрышы мен бұрыш индикаторының 0° параметрін тексеріңіз. Сосын қисайту бұрышының 45° параметрін тексеріңіз.

Горизонталды еңіс бурышының шкаласын бағыттау

– Электр құралын жұмыс күйіне келтіріңіз.
– Аралау устелін (16) (25) ойығына 0° дейін бұраңыз. Түтқыш (22) сезімді ретте ойыққа тірелуі керек.

Тексеріңіз: (S1 суретін караңыз)

– Бұрышты калибрді 90° реттеп тіреуіш планка (14) мен аралау дискісі (12) арасында аралау үстеліне (16) орнатыңыз.

Бурышты калибрдің бір жағы бүтін ұзындығында ара дискісінде (12) жатуы керек.

Реттеу: (S2 суретін қараңыз)

– Барлық төрт реттеу бұрандасын (58) крест тәрізді бұрауышпен босатып, аралау үстелін (16) шкаламен (18) бірге бұрышты калибрдің бір жағы аралау дискісімен бутін ұзындығында бірдей болғанша бұраңыз.
– Бурандаларды қайта берік бекітіңіз.

Егер бұрыш көрсеткіші (24) реттеуден сон (18) шкаласының 0° белгісімен бір сызықта турмаса, (57) бұрандасын стандартты крест тәрізді бурауышпен босатып, бұрыш көрсеткішін 0° белгісіне туралаңыз.

Тасымалдау (Т суретін караңыз)

Электр күралын тасымалдаудан алдын төмендегі басқыштарды орындау керек:

– Бекіткіш бұранданы (32) тартылған болса, оны босатыңыз. Манипуляторды толық алға тарта отырып, бекіту бұрандасын қайта тартып бекітіңіз.
– Терендік тіреуішінің (31) толығымен ішке басылуын және дәлдеу бұрандасы (4) манипуляторды жылжытуда терендік тіреуішіне тимей тесікке кіруін қамтамасыз етіңіз.
– Электр құралын тасымалдау күйіне келтіріңіз.
– Электр құралында бекітілмейтін барлық жабдықтар бөліктерін алыстатыңыз. Пайдаланылмаған аралау дискілерін тасымалдау үшін жабық контейнерлерге салыңыз.
– Желі кабелін жабысқақпен (59) жинаңыз.
– Электр құралын тасымалдау түтқасынан (3) ұстан тасыңыз немесе аралау ұстелінің жанындағы ұстау ойыктарынан (27) ұстаңыз.
Электр куралын тасымалдау үшін тек тасымалдау аспабын пайдаланыңыз ешкашан корғағыш аспаптарды пайдаланбаңыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермес үшін алмастыруды тек Bosch немесе Bosch электр құралдарының авторизацияланған клиенттерге қызмет көрсету орталықтарында орынданыз.

Тербелу қорғағыш қаптамасы әрдайым бос жылжып өзі жабылатын болуы керек. Сондықтан маятниктік қорғағыш қаптама айналасындағы аумакты әрқашан таза ұстаңыз.

Эрбір жұмыс басқышынан соң сығымдалған ауамен урлеу немесе қылшақ көмегімен шанды және жоңқаларды кетіріңіз.

Сырғанақдөңгелекті (6) жүйелік ретте тазалаңыз.

Лазер блогын тазалау үшін лазер каптамасын (60) сыртка бурап шаңын жакқышпен тазартыңыз (U суретін караңыз).

Керек-жарактар

	Өнім нөмірі
Бұрандалы қыскыш 1 609 В04 224
Ішпектер 1 609 В03 717
Шаң қабы 1 609 В05 010
Үзындық тіреуіші 1 609 В02 365
Үзындық тіреуішінің бұғаттау бұрандасы	1 609 В00 263

Ағаш пен плиталық материалдар, панельдер мен планкалар үшін ара дискілері

Пластмасса мен түсті металдар үшін ара полотнолары

Түрлі ламинат еден түрлеріне арналған ара дискілері

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету шеберханасы өнімді жөндөү және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер

туралы мәліметтерді төмендегі мекенжайда табасыз: www.bosch-pt.com

Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр күралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату акімшілік және қылмыстық тәртіп бойынша Заңмен кудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен кабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кәдеге жарату

Электр күралдар, жабдыктар және бумаларын айналаны қоргайтын кәдеге жаратуға апару қажет.

Электр куралдарды уй коңсына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
