LIETOŠANAS INSTRUKCIJA GCM 8 SJL BOSCH

Latviešu .... Lappuse 342

Vispārēji drošības noteikumi elektroinstrumentiem

Izlasiet visus drošibas noteikumus

BRĪDINĀJUMS

un instrukcijas, aplūkojiet ilustrācijas un iepazistieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.

Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.

Darbinot elektroinstrumentu, nełaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

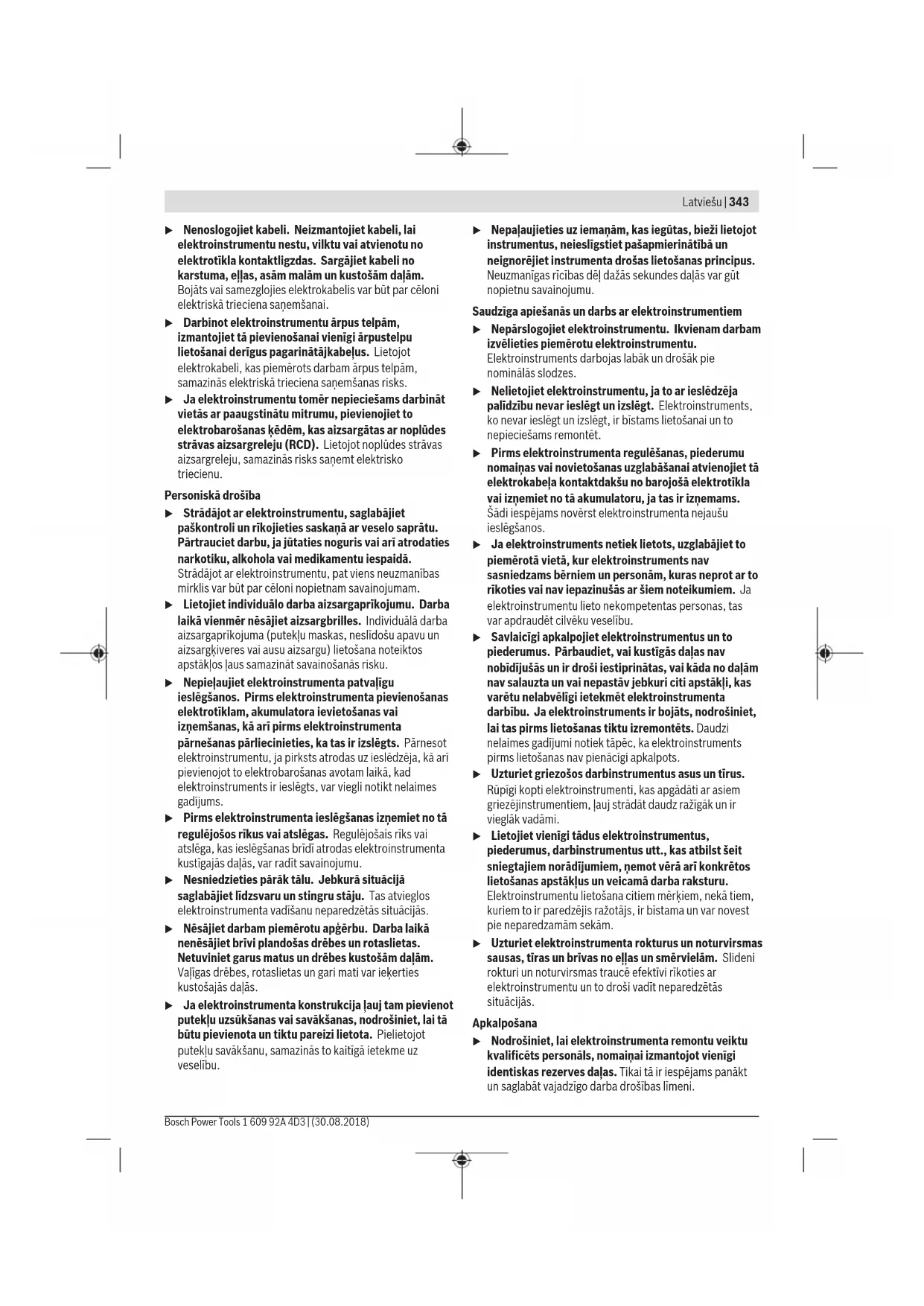

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.

Nepielaujiet kemeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plitīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam ieklūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eļjas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derigus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepielaujiet elektroinstrumenta patvaligu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā ari pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā ari pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rīkus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētas situācijās.
Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudziga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselibu.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobidījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadijumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības limeni.

344 | Latviešu

Drošibas noteikumi panelzāgiem

▶ Panelzāgi ir paredzēti koka un kokam līdzīgu materiālu zāgēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie puteklį vat izraisit instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas.
Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100 mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāgi tādu priekšmetu zāgešanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāga asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni.
▶ Apstrādājamais priekšmets jānovieto stacionāri un jäiestiprina spilės vai jātur, piespiežot pie vadotnes un zāgēšanas galda. Nebīdiet apstrādājamo priekšmetu zāga asmens virzienā un veiciet zāgēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus.
Zagēšanas laikā bidiet zāga asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāga asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāgējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zagēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāgējumu, bidot zāga asmeni cauri apstrādājamajam priekšmetam. Ja zagēšana notiek, velkot zāga asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāga asmens kāpšanu ārā no zagējuma un asmens galvas pārvietošanos lietotāja virzienā.
▶ Nekad neturiet roku uz paredzētās zāgējuma trases ne zāga asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāga asmens labajā pusē ar kreiso roku un otrādi ir ľoti bīstama.
Ja asmens griešanās laikā vēlaties noņemt no zāgēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100 mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu.
Pirms zāgēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāgējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāgēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāgēšanas laikā var pagriezties

vai pārvietoties, izraisot rotējošā zāga asmens iestrēgšanu. Apstrādājamais priekšmets nedrikst saturēt naglas vai citus sveškermenus.

▶ Nelietojiet zāgi, pirms tā zāgēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom.
Vienlaicigi zāgējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāgēšanas laikā pārvietoties.
Nodrošiniet, lai panelzāgis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, limeniskas virsmas. Ja panelzāgis atrodas uz stingras, limeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā.
Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāgēšanas lenķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstitu apstrādājamo priekšmetu, nesaskaroties ar zāga asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāgēšanas galda, pārvietojiet zāga asmeni tā, lai tiktu pilnībā modelēts zāgēšanas process, šādi nodrošinoties pret zāga asmens saskaršanos ar instrumenta dalām, tai skaitā ar vadotni zāgēšanas laikā.
Lietojot zāgēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāgēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāgēšanas galdu, netiek droši atbalstīti, tie zāgēšanas laikā var saškiebties. Ja apstrādājamais priekšmets vai tā atzāgētais posms saškiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāga asmeni.
▶ Neizmantojiet citas personas palidzību zāgēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāga asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāgēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāga asmens virzienā.
▶ Apstrādājamā priekšmeta atzāgētais posms nekādā veidā nedrikst iestrēgt rotējošajā zāga asmenī vai tikt tam piespiests. Ja atzāgētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāga asmenim un ar lielu ātrumu tikt mests prom.
Vienmēr lietojiet spiles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apalus priekšmetus, piemēram, apalus stienus vai caurules. Apaļie stieņi zāgēšanas laikā tiecas aizlidot prom, kā rezultātā zāga asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāga asmens virzienā.
Pirms zāga asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, lidz tiek sasniegts pilns asmens

griešanās ātrums. Tas Įauj samazināt apstrādājamā priekšmeta aizmešanas risku.

Ja apstrādājamais priekšmets vai zāga asmens iestrēgst, nekavējoties izslēdziet panelzāgi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāgēt iestrēgušo materiālu, var tikt zaudēta kontrole pār panelzāgi, vai arī tas var tikt bojāts.
▶ Pēc zāgēšanas beigām atlaidiet panelzāga slēdzi un noturiet asmens galvu apakšējā stāvokli, līdz zāga asmens ir apstājies un klūst iespējams noņemt apstrādājamā priekšmeta atzāgēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama.

▶ Stingri turiet panelzāga asmens galvas rokturi, ja zāgējums netiek izveidots lidz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek lidz galam pārvietota lejup. Bremzējošā efekta dēļ panelzāga asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku.

▶ Uzturiet darba vietu tīru. Seviški bīstams ir materiālu maisījums. Vieglo metālu puteklī var viegli aizdegties.

▶ Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāga asmeņus. Zāga asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāgējumu, kas rada pastiprinātu berzi, var būt par cēloni zāga asmens iespiešanai zāgējumā un izraisīt atsitienu.

▶ Nelietojiet zāga asmenus, kas izgatavoti no stipri legēta ātrgriezējtērauda (HSS). Sādi asmeņi var viegli salūzt.

Vienmër lietojiet zâga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zâga asmeņi, kas nav piemēroti stiprinājuma iericēm, kā arī slikti centrēti zâga asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu.

▶ Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci. Elektroinstrumentam nepiemērotas lāzera ierīces izmantošana var būt bīstama cilvēku veselībai.

Nekad nemëginiet noväkt no griešanas vietas atgriezumus, koka skaidas u.c. laikä, kad elektroinstruments darbojas. Vienmër vispirms pärvietojiet darbinstrumenta galvu augšëjä (izejas) stävokli un izslédziet elektroinstrumentu.

▶ Pēc darba nepieskarieties zāga asmenim, līdz tas nav atdzisis. Darba laikā zāga asmens stipri sakarst.

Parūpējieties, lai brīdinošās uzlīmes uz elektroinstrumenta korpusa vienmēr būtu skaidri salasāmas.

Elektroinstruments tiek piegādāts kopā ar brīdinošu uzlīmi (skatīt tabulu "Simboli un to nozīme").

Nevërsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda

ríciba var apžilbinát tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja läzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neskatieties lāzera starojuma avotā caur optiskiem fokusējošiem instrumentiem, piemēram, caur tālskati. Tas var radīt acu bojājumus.
▶ Nevërsiet lăzera staru uz personăm, kas skatăs caur tälskati vai citiem lîdzīgiem instrumentiem. Tas var radit šim personăm acu bojājumus.
▶ Neveiciet nekādas izmaiņas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas.

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija laus vieglāk un drošāk strādāt ar elektroinstrumentu.

Simboli un to nozime

Tieši neskatīties lāzera starā caur teleskopiskām optiskajām iericēm

Lāzera klase 1M

Elektroinstrumenta darbības laikā, netuviniet rokas zāgēšanas vietai un zāga asmenim.

Pieskaršanās zāga asmenim ir bīstama, jo var izraisīt savainojumu.

Lietojiet puteklu aizsargmasku.

Lietojiet aizsargbrilles.

Lietojiet ierices dzirdes orgānu aizsardzībai. Trokšņa iedarbiba var radīt paliekošus dzirdes traucējumus.

Bīstama zona! Sekojiet, lai Jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šis zonas.

Veidojot slipos zāgējumus ar horizontālo lenki, pārbīdāmā vadotne līdz galam jāizvelk uz āru.

Simboli un to nozime

Garu apstrādājamo priekšmetu brīvais gals jānogulda uz zāgēšanas galda pagarinātājiem vai jāatbalsta.

ø max. 216mm ø 30 mm Izvėloties zāga asmeni, ŋnemiet vērā tā izmērus. Asmens centrālā atvēruma diametram jābūt tādam, lai asmens novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāga asmens pamatnes biezumam un centrālā atvēruma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāga asmeni piegādatos salāgotājus. Zāga asmens diametram jāatbilst simbolu sadaļas datos norāditajai vērtībai.

Fiksējošā svira ir pievilkta: tiek saglabāts iestatītais vertikālais zāgēšanas leņkis (darbinstrumenta galvas sānu nolieces leņkis).

Fiksējošā svira ir atbrivota: klūst iespējams iestatīt vertikālo zāgēšanas lenķi.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta taisnu zāgējumu veidošanai kokā gareniski un šķersvirzienā. Iespējamais horizontālais zāgēšanas leņkis ir no -52° lidz +60°, bet iespējamais vertikālais zāgēšanas leņkis ir no -2° lidz +47°.

Elektroinstruments pēc savas jaudas ir piemērots cieta un mīksta koka, kā arī skaidu un šķiedru plākšņu zāgēšanai. Lietojot piemērotus zāga asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāgēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Darbibstrumenta horizontālās pārbīdes ierīce

(2) Íscaurule skaidu izvadišanai

(3) Rokturis transportēšanai

(4) Skrūve dziluma ierobežotāja regulēšanai

(5) Lāzera aizsargvāks

(6) Slidrullitis

(7) leslēdzēja atblokēšanas taustiņš

(8) leslēdzējs

(9) Rokturis

(10) Aizsargpärsegs

(11) Kustigais aizsargpärsegs

(12) Zāga asmens

(13) Zāgēšanas galda pagarinātājs

(14) Vadotne

(15) Pārbīdāmā vadotne

(16) Zāgēšanas galds

(17) Svira zāgēšanas galda pagarinātāja fiksēšanai

(18) Horizontālā zāgēšanas leŋka skala

(19) Asmens aptverpläksne

(20) Fiksējošais aizspiednis

(21) Rokturis brīvi izvēlēta horizontālā zāgēšanas lenka fiksēšanai

(22) Svira horizontālā zāgēšanas leŋka fiksēto vērtību iestatīšanai

(23) Pretapgāšanas balsts

(24) Horizontālā zāgēšanas leŋka rāditājs

(25) lerobes horizontālā zāgēšanas lenka standarta vērtību iestatišanai

(26) Urbumi elektroinstrumenta nostiprināšanai

(27) Padzilinājumi satveršanai

(28) Skrūvspīles

(29) Atdure vertikālā zāgēšanas leŋka standarta vērtībām 45°, 22,5° un 33,9°

(30) Skaidu aizsargs

(31) Dziluma ierobežotājs

(32) Skrūve horizontālās pārbīdes ierīces fiksēšanai

(33) Sešstūra stienatslēga (5 mm)

(34) Urbumi skrūvspilēm

(35) Garuma atdure ^A)

(36) Fiksators stiprināšanai transporta stāvokli

(37) Brīdinošā uzlime

(38) Lāzera ieslēdzējs (zāgējuma trases iezīmēšanai)

(39) Svira brīvi izvēlēta vertikālā zāgēšanas leŋka fiksēšanai

(40) Vertikālā zāgēšanas leŋka skala

Latviešu | 347

(41)	Vertikālā zāgēšanas lenķa rādītājs	(53)	Skrūve lāzera stāvokļa regulēšanai (paralelitāte)
(42)	Atdure vertikālā zāgēšanas lenķa standarta vērtībai 0°	(54)	Vertikālā zāgēšanas lenķa rādītāja skrūve
(43)	Poga darbvaṛpstas fiksēšanai	(55)	Atdurskrūve vertikālā zāgēšanas lenķa 0° iestatišanai
(44)	Seštūra ligzdskrūve zāga asmens stiprināšanai	(56)	Atdurskrūve vertikālā zāgēšanas lenķa 45° iestatišanai
(45)	Piespiedējpaplāksne
(46)	lekšējā balstvirsma	(57)	Horizontālā zāgēšanas lenķa rādītāja skrūve
(47)	Skrūve pārbīdāmās vadotnes fiksēšanai	(58)	Skrūves horizontālā zāgēšanas lenķa skalas regulēšanai
(48)	Vitņstienis
(49)	Lāzera stara izvadlūka	(59)	Mikroāku materiāla lente
(50)	Skrūves asmens aptverplāksnes stiprināšanai	(60)	Lāzera lēcas pārsegs
(51)	Skrūve garuma atdures fiksēšanai ^A)	A)	Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
(52)	Garuma atdures piespiedējskrūve ^A)

Tehniskie parametri

Panelzāgis GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL GCM 8 SJL
Izstrādājumanumurs	3 601 M19 161 3 601 M19 1.. 3 601 M19 1C1 3 601 M19 1813 601 M19 1B13 601 M19 1K1			3 601 M19 1413 601 M19 1L1
Nominālapatērējamā jauda	W 1250 1600 1250 1400 1600
Griešanās ātrumsbrīvgaitā	min. ^-1	5600 5600 5600 5600 5600
Palaišanas strāvasierobežošana		● ● ● ● ●
Lāzera starojums nm 650 650 650 650 650
	mW < 0,39 < 0,39 < 0,39 < 0,39 < 0,39
Lāzera klase 1M 1M 1M 1M
Lāzera līnijudivergence	mrad(pilnslenkis)	1,0 1,0 1,0 1,0 1,0
Svars atbilstośiEPTA-Procedure01:2014	kg 17,3 17,3 17,3 17,3 17,3
Elektroaizsardzības klase		☐ / II / II / II / II / ☑	☐	☐
Piemērotu zāga asmeņu izmēri
Zāga asmensdiametrs	mm 216 216 216 216 216
Pamatnesplāksnes biezums	mm 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8 1,3-1,8
Maks. zāgējumaplatums	mm 3,3 3,3 3,3 3,3 3,3
Centrālā atvērumadiametrs	mm	30	30 25,4 25,4 25,4

Pielaujamie apstradajama priekšmeta izmeri (skatit „Pielaujamie apstradajama priekšmeta izmeri“, Lappuse 352)
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalajiem standartiem, šie parametri var atškirties.

348 | Latviešu

Informācija par troksni

Instrumenta raditā troksņa parametri ir noteikti atbilstoši standartam EN 62841-3-9.

Pēc raksturlīknes "A" izsvērtās elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena limenis 99 dB(A); trokšņa jaudas limenis 112 dB(A). Izkliede K = 3 dB.

Lietojiet ausu aizsargus!

Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas limenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa limenis var atšķirties no šeit norāditās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jānem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam.

Montāža

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabela kontaktdakša nedrikst būt pievienota pie elektrotīkla kontaktligzdas.

Piegādes komplekts

Pirms elektroinstrumenta pirmreizējās lietošanas pārliecinieties, ka kopā ar to ir piegādātas šādas vienības.

- Panelzāgis ar tajā iestiprinātu zāga asmeni

- Skrūvspīles (28)

- Sešstūra stienatslēga (33)

Norāde: pārbaudiet, vai elektroinstruments nav bojāts.

Pirms elektroinstrumenta tālākas lietošanas rūpīgi pārbaudiet, vai tā aizsargierīces kā arī daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem.

Pārbaudiet, vai elektroinstrumenta kustigās dalas netraucēti pārvietojas, nav iespīlētas un vai kāda no dalām nav bojāta. Ikvienai dalai jābūt pareizi nostiprinātai un jāpilda tai paredzētais uzdevums, nodrošinot pareizu elektroinstrumenta darbību.

Bojātās aizsargierīces vai citas instrumenta daļas nekavējoties jānomaina vai jāveic kvalificēts remonts pilnvarotā remonta darbnīcā.

Stacionāra vai pusstacionāra uzstādīšana

Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz lidzenas un stabilas virsmas (piemēram, uz darba galda).

Montāža uz darba virsmas (attēli a1-a2)

- Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (26).

vai

- Nostipriniet elektroinstrumentu uz darba virsmas, piespiežot tā balstus ar tirdzniecībā pieejamām skrūvspīlēm.

Montāža uz Bosch darba galda

Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA ir stabili novietojams uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai.

Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var klūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu.

Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu.

- Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvokli.

Pusstacionāra uzstādīšana (nav ieteicama!) (attēls a3)

Iznēmuma gadijumos, kad nav iespējama elektroinstrumenta stacionāra uzstādīšana uz lidzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai, izmantojot pretapgāšanās balstu.

Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāgējot ar maksimālo horizontālo vai vertikālo zāgēšanas lenki.

- leskrūvējiet vai izskrūvējiet pretapgāšanās balstu (23), līdz elektroinstruments novietojas taisni uz darba virsmas.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škīrņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksnī, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekliem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.

– Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Puteklu/skaidu aizvadišanas kanālu var nosprostot putekli, skaidas vai apstrādājamā priekšmeta atlūzas.

– Izslėdziet elektroinstrumentu un atvienojiet tā kontaktdakšu no elektrotikla kontaktligzdas.
- Nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
- Noskaidrojiet nosprostošanās cēloni un novērsiet nosprostojumu.

Puteklu uzsukšana ar ārējā puteklsūcēja palīdzību

Veicot putek|u uzsūkšanu ar ārējā putek|sūcēja palīdzību, skaidu izvadišanas iscaurulei (2) jāpievieno ari uzsūkšanas šlūtene (∅ 35 mm).

- (2)Savienojiet vakuumsūcēja šlūteni ar skaidu izvadišanas iscauruli.

Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla puteklu uzsūkšanai.

Veselibai ipaši kaitigu, kancerogenu vai sausu puteklu uzsūkšanai lietojiet speciālus vakuumsūcējus.

Zāga asmens nomaiņa (attēls b1-b4)

Zāga asmens nomaiņas laikā uzvelciet aizsargcimdus.

Pieskaroties zāga asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai zāga asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN 847-1 prasībām un attiecīgi markēti. Lietojiet tikai tādus zāga asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ľaus novērst zāga asmens zobu pārkaršanu zāgēšanas laikā.

Zāga asmens noņemšana

• Pärvietojiet darbinstrumenta galvu darba stävokli.
• Grieziet sešstūra ligzdskrūvi (44) ar sešstūra stienatslēgu (5 mm) (33) un vienlaikus spiediet darbvārpstas fiksēšanas pogu (43), līdz darbvārpsta fiksējas.
• Turiet nospiestu darbvärpstas fiksëšanas pogu (43) un izskrūvējiet skrūvi (44), griežot to pulksteņa rādītāju kustības virzienā (kreisā vītne!).
• Nonemiet piespiedējpaplāksni (45)
• Pärvietojiet kustigo aizsargpärsegu (11) līdz galam atpakal.
• Noturot kustigo aizsargpārsegu šajā stāvokli, noņemiet zāga asmeni (12).
• Lēni nolaidiet lejup kustigo aizsargpārsegu.

Zāga asmens iestiprināšana

Ja nepieciešams, pirms zāga asmens iestiprināšanas notīriet visas iestiprināmās daļas.

– Pärvietojiet kustigo aizsargpärsegu (11) atpakal. Noturiet kustigo aizsargpärsegu šajā stāvokli.
– Novietojiet jauno zāga asmeni uz iekšējās balstvirsmas (46).

- lestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega!

– Lēni nolaidiet lejup kustīgo aizsargpārsegu.
- Novietojiet uz asmens piespiedējpaplāksni (45) un seštūra ligzdskrūvi (44). Nospiediet darbvārpstas fiksēšanas pogu (43), līdz darbvārpsta fiksējas, un stingri pievelciet skrūvi, griežot to pretēji pulksteņa rādītāju kustības virzienam.

Lietošana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Fiksators stiprināšanai transporta stāvokli (attēls A)

Fiksators stiprināšanai transporta stāvokli (36) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz otru.

Elektroinstrumenta atbrivošana (päreja darba stävokli)

• Satveriet darbinstrumenta galvu aiz roktura (9) un nedaudz paspiediet to lejup, lai atbrivotu fiksatoru (36), kas notur darbinstrumenta galvu transporta stāvokli.
• Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvokli (36).
• Lēni pārvietojiet darbinstrumenta galvu augšup.

Elektroinstrumenta fiksēšana (pāreja transporta stāvokli)

• Atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta. Lidz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi.
• Atskrūvējiet regulējošo skrūvi (4) līdz galam augšup.
• Lai nostiprinātu zāgēšanas galdu (16) stingri pievelciet fiksējošo rokturi (21).
• Satveriet darbinstrumenta galvu aiz roktura (9) un lēni laidiet to lejup.
• Pärvietojiet darbinstrumenta galvu lejup, lidz fiksatoru (36) klüst iespējams pilnīgi iebīdīt elektroinstrumenta korpusā.

Sagatavošana darbam

Zāgēšanas galda pagarināšana (attēls B)

Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

350 | Latviešu

Zāgēšanas galdu ar pagarinātāja (13) palīdzību var pagarināt virzienā pa kreisi vai pa labi.

- Paceliet augšup fiksējošo sviru (17).

– Izvelciet vēlamajā garumā zāgēšanas galda pagarinātāju (13).

– Lai fiksētu zāgēšanas galda pagarinātāju, no jauna pārvietojiet lejup fiksējošo sviru (17).

Vadotnes pārbīdīšana (attēli C–D)

Veicot zāgēšanu ar horizontālo vai vertikālo zāgēšanas lenķi, atkaribā no asmens galvas nolieces virziena, kreisā vai labējā pārbīdāmā vadotne (15) jāizvelk uz āru vai ari pilnīgi jāizņem.

Vertikālaiszāgēšanas lenkis	Horizontālaiszāgēšanas lenkis
-2°– 47°(pa kreisi)	≤ 44°(pa kreisi)	- Atskrūvējiet fiksējošo skrūvi (47).- Līdz galam izvelciet uz āru kreiso pārbīdāmo vadotni (15).
-2°– 47°(pa kreisi)	≥ 45°(pa kreisi)	- Atskrūvējiet fiksējošo skrūvi (47).- Līdz galam izvelciet uz āru kreiso pārbīdāmo vadotni (15).- Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta.- Izņemiet fiksējošo skrūvi (47).
-2°– 47°(pa kreisi)	≤ 44°(pa labi)	- Atskrūvējiet fiksējošo skrūvi (47).- Līdz galam izvelciet uz āru labējo pārbīdāmo vadotni (15).
-2°– 47°(pa kreisi)	≥ 45°(pa labi)	- Atskrūvējiet fiksējošo skrūvi (47).- Līdz galam izvelciet uz āru labējo pārbīdāmo vadotni (15).- Paceliet augšup pārbīdāmo vadotni un izņemiet to no instrumenta.- Izņemiet fiksējošo skrūvi (47).

Apstrādājamā priekšmeta nostiprināšana (attēls E)

Lai panāktu optimālu darba drošību, apstrādājamo priekšmetu nepieciešams stingri nostiprināt. Neapstrādājiet priekšmetus, kas ir par maziem, lai tos stingri nostiprinātu.

- Cieši piespiediet apstrādājamo priekšmetu pie vadotnes (14).

– levietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (28) vienā no šim nolūkam paredzētajiem urbumiem (34).

- Pielāgojiet skrūvspilu vītņstieņa (48) garumu apstrādājamā priekšmeta augstumam.

- Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītnstieni (48).

Horizontālā zāgēšanas leŋka iestatišana

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatijumus (skatīt „Svarīgāko iestādījumu pārbaude un korekcija“, Lappuse 353).

Horizontālā zāgēšanas leŋka standarta vērtību iestatišana F)

Lai ātri un precīzi iestādītu biežāk nepieciešamās horizontālā zāgēšanas lenķa vērtības, zāgēšanas galdā ir izveidotas īpašas ierobes (25):

pa kreisi pa labi

0^

pa kreisi pa labi

45^;31,6^;22,5^;15^15^;22,5^;31,6^;45^;60^

• Atskrūvējiet fiksējošo rokturi (21), ja tas ir pieskrūvēts.
• Pavelciet fiksējošo sviru (22) un pagrieziet zāgēšanas galdu (16) pa kreisi vai pa labi līdz ierobei, kas atbilst vēlamajai lenka vērtībai.
• Atlaidiet fiksējošo sviru. Tai jūtami jāfiksējas ierobē.
• No jauna stingri pievelciet fiksējošo rokturi (21).

Brīvi izvēlēta horizontālā zāgēšanas lenka iestatīšana (attēls G)

Horizontālo zāgēšanas leŋki var iestatīt robežās no 52° (virzienā pa kreisi) līdz 60° (virzienā pa labi).

• Atskrūvējiet fiksējošo rokturi (21), ja tas ir pieskrūvēts.
  – Pavelciet fiksējošo sviru (22) un vienlaicīgi nospiediet fiksējošo aizspiedni (20), līdz tas fiksējas šim nolūkam paredzētajā gropē. Līdz ar to zāgēšanas galds tiek atbrīvots un var brīvi griezties.
  – Turot aiz fiksējošā roktura, pagrieziet zāgēšanas galdu (16) pa labi vai pa kreisi, līdz zāgēšanas lenķa rādītājs (24) parāda vēlamo horizontālo zāgēšanas lenķa vērtību. Horizontālā zāgēšanas lenķa vērtībām virs 45°: Līdz galam izvelciet uz āru zāgēšanas galda pagarinātāju (13) (skatīt „Zāgēšanas galda pagarināšana (attēls B)“, Lappuse 349).
• No jauna pieskrūvējiet fiksējošo rokturi (21).
  – Lai atblokētu fiksējošo sviru (22) (kas nepieciešams zāgēšanas lenka fiksēto vērtību iestatīšanai), pavelciet

sviru augšup.

Līdz ar to fiksējošais aizspiednis (20) atlec sākotnējā stāvoklī, un fiksējošā svira (22) atkal var fiksēties ierobēs (25).

Vertikālā zāgēšanas leŋka iestatīšana

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģet tā svarīgākos iestatījumus (skatīt „Svarīgāko iestādījumu pārbaude un korekcija“, Lappuse 353).

Vertikālā zāgēšanas lenka standarta vērtību iestatīšana (attēls H)

Lai ātri un precīzi iestādītu biežāk lietotās vertikālā zāgēšanas lenka vērtības, ir paredzētas īpašas atdures zāgēšanas lenka vērtībām 0°, 45°, 22,5° un 33,9°.

- Atbrivojiet fiksējošo sviru (39).

- Iestatiet atdures (29) vai atduri (42), kā aprakstīt zemāk:

Vertikālai Atdure Iestatijums

szāgēšanaslenkis
0°	(42)	Pabīdiet atduri līdz galam uz aizmuguri
45°	(29)	Pagrieziet atduri līdz galam uz priekšu
22,5°	(29)	Pagrieziet atduri pret vidu
33,9°	(29)	Pagrieziet atduri uz aizmuguri

- Turot darbinstrumenta galvu aiz roktura (9) pārvietojiet to vēlamajā stāvokli.

- No jauna stingri pievelciet fiksējošo sviru (39).

Brīvi izvēlēta vertikālā zāgēšanas lenka iestatīšana

Vertikālo zāgēšanas leŋki var iestatīt robežās no -2° līdz +47°.

- Atbrivojiet fiksējošo sviru (39).

– Pagrieziet atduri (29) lidz galam uz mugurpusi un izvelciet atduri (42) lidz galam uz priekšu. Līdz ar to klūst pieejams pilns nolieces lenka diapazons.

- Turot darbinstrumenta galvu aiz roktura (9) nolieciet to sānu virzienā pa kreisi vai pa labi, līdz zāgēšanas lenka rāditājs (41) parāda vēlamo vertikālā zāgēšanas lenka vērtību.

- Noturot darbinstrumenta galvu šajā stāvoklī, no jauna stingri pievelciet fiksējošo sviru (39).

Uzsākot lietošanu

▶ Pievadiet elektroinstrumentam pareizu spriegumu! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas norādīta uz elektroinstrumenta marķējuma plāksnites. Elektroinstrumenti, kas paredzēti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

leslēgšana (attēls I)

- Lai ieslēgtu elektroinstrumentu, vispirms pabīdiet ieslēdzēja atblokēšanas taustiņu (7) pret vidu, pēc tam nospiediet ieslēdzēju (8) un turiet to nospiestu.

Piezime. Vadoties no drošibas apsvērumiem, ieslēdzēja (8) fiksēšana ieslēgtā stāvokli nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.

Izslēgšana

- Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (8).

Palaišanas strāvas ierobežošana

Elektroniskā palaišanas strāvas ierobežošanas ierīce ierobežo elektroinstrumenta jaudu palaišanas brīdī, ľaujot to darbināt no elektrotikla ar aizsardzības strāvu 16 A.

Piezīme. Ja elektroinstruments tūlīt pēc ieslēgšanas sāk darboties ar pilnu ātrumu, tas nozīmē, ka palaišanas strāvas ierobežošanas ierīce ir bojāta. Šādā gadījumā elektroinstruments nekavėjoties jānosūta uz klientu apkalpošanas iestādi, kuras adrese atrodama sadalā (skatīt „Klientu apkalpošanas dienests un konsultācijas par lietošanu“, Lappuse 354).

Norādījumi darbam

Vispārēji norādījumi zāgēšanai

Pirms zāgēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (21) un pievelciet fiksējošo sviru (39). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

Pirms zāgēšanas vienmēr pārliecinieties, ka zāga asmens jebkurā zāgēšanas fāzē neskars vadotni, skrūvspiles vai citas elektroinstrumenta daļas. Noņemiet palīgvadotni, ja tā ir iestiprināta, vai arī pielāgojiet to darba apstākliem.

Sargājiet zāga asmenus no kritieniem un triecieniem. Nepaklaujiet zāga asmenus sānu spiedienam.

Neapstrādājiet greizus vai neregulāras formas priekšmetus. Apstrādājamajam priekšmetam jābūt ar vismaz vienu taisnu malu, kurai vienmēr jābūt piespiestai pie vadotnes.

Gari un smagi zāgējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta.

Nodrošiniet, lai kustigais aizsargpârsegs pareizi funkcionêtu un varêtu brivi kustéties. Pârvietojot lejup darbinstrumenta galvu, kustigajam aizsargpârsegam jäatveras. Pârvietojot augšup darbinstrumenta galvu, kustigajam aizsargpârsegam jäaizveras virs zäga asmens un jäfiksëjas, darbinstrumenta galvai nonākot augšëjä stāvokli.

Zāgējuma trases iezīmēšana (attēls J)

Lāzera stars parāda zāgējuma trasi, pa kuru zāgēšanas laikā pārvietosies zāga asmens. Tas lauj pirms zāgēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu.

- Šim nolūkam ar ieslēdzēju (38) ieslēdziet lāzera staru.

- Savietojiet uz apstrādājamā priekšmeta virsmas iezimēto zāgējuma trasi ar lāzera stara veidotās līnijas labējo malu.

Norāde: pirms zāgēšanas pārbaudiet, vai lāzera stars joprojām pareizi iezīmē zāgējuma trasi (skatīt

352 | Latviešu

„Lāzera regulēšana“, Lappuse 353). Intensīvi strādājot, lāzera stara iestatījumi var izmainīties, piemēram, vibrācijas iespaidā.

Lietotāja atrašanās vieta (attēls K)

Nestāviet elektroinstrumenta priekšā pret zāga asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu kermenis būs pasargāts no iespējamā atsitiena.

- Netuviniet rokas un pirkstus rotējošam zāga asmenim.

– Nenovietojiet rokas zem darbinstrumenta galvas vai tās priekšā.

Pielaujamie apstrādājamā priekšmeta izmēri

Maksimālie apstrādājamā priekšmeta izmēri:

Horizontālaiszāgēšanas leņķis	Vertikālaiszāgēšanas leņķis	Augstums x platums [mm]
0° 0° 70 x 312
45° (pa labi/pa kreisi)	0° 70 x 225
0° 45° 45 x 312
45° (pa kreisi) 45° 45 x 225
45° (pa labi) 45° 45 x 225

Minimälie izmēri (= izmēri visiem priekšmetiem, kurus ar piegādes komplektā ietilpstošo skrūvspīlu (28) palīdzibu var nostiprināt pa kreisi vai pa labi no zāga asmens): 100 x 40 mm (garums x platums)

Maks. zāgēšanas dzilums (0°/0°): 70 mm

Asmens aptverplakšnu nomaiņa (attēls L)

Ilgstoši lietojot instrumentu, tā sarkanās asmens aptverplāksnes (19) var nodilt.

Nomainiet bojātās asmens aptverplāksnes.

- Pārvietojiet darbinstrumenta galvu darba stāvokli.

- ar sešstūra stienatslēgu (4 mm) izskrūvējiet skrūves (50) un nonemiet nolietotās aptverplāksnes.

– Novietojiet jauno labās puses aptverplāksni tai paredzētajā vietā.

- Pieskrūvējiet jauno asmens aptverplāksni ar skrūvēm (50) pēc iespējas tālāk pa labi, nodrošinot, lai zāga asmens nesaskartos ar aptverplāksni jebkurā no iespējamajiem darbinstrumenta galvas stāvokliem.

- Līdzīgā veidā iestipriniet ari jauno kreisās puses aptverplāksni.

Zāgēšana

Pirms zāgēšanas vienmēr stingri pieskrūvējiet fiksējošo rokturi (21) un pievelciet fiksējošo sviru (39). Pretējā gadījumā zāga asmens var novirzīties zāgējumā.

Zāgēšana bez asmens horizontālās pārbīdes (apzāgēšana) (attēls M)

– Zāgēšanas laikā neizmantojot asmens horizontālās pārbīdes ierīci (šauriem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta. Lidz galam pārbīdiet darbinstrumenta galvu

vadotnes (14) virzienā un tad no jauna pievelciet fiksējošo skrūvi (32).

• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas lenki.
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• leslédziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
• Pârzagëjiet apstrâdâjamo priekšmetu, vienmérigi pârvietojot darbinstrumenta galvu.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
  – Lēni pārvietojiet darbinstrumenta galvu augšup.

Zāgēšana ar asmens horizontālo pārbīdi

• Zāgēšanas laikā izmantojot asmens horizontālas pārbīdes ierīci (1) (platiem apstrādājamajiem priekšmetiem), atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta.
• Ja nepieciešams, iestatiet vēlamo horizontālo un/vai vertikālo zāgēšanas lenki.
• Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem.
• Pārvietojiet darbinstrumenta galvu prom no vadotnes (14), līdz zāga asmens atrodas pirms apstrādājamā priekšmeta.
• leslēdziet elektroinstrumentu.
• Turot darbinstrumenta galvu aiz roktura (9), lēni laidiet to lejup.
• Pārzāgējiet priekšmetu, vienmērīgi pārvietojot darbinstrumenta galvu vadotnes (14) virzienā.
  – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāga asmens ir pilnīgi apstājies.
  – Lēni pārvietojiet darbinstrumenta galvu augšup.

Apstrādājamā priekšmeta sazāgēšana vienāda garuma dalās (attēls N)

Apstrādājamā priekšmeta vienkāršai sazāgēšanai vienāda garuma daļās var izmantot garuma atduri (35) (piederums). Garuma atduri var nostiprināt zāgēšanas galda pagarinātāja (13) abās pusēs.

• Atskrūvējiet fiksējošo skrūvi (51) un pārvietojiet garuma atduri tā (35), lai tā novietotos uz piespiedējskrūves (52).
• No jauna stingri pievelciet fiksējošo skrūvi (51).
  – lestatiet zāgēšanas galda pagarinātāju (13) stāvokli, kas atbilst vēlamajam sazāgēšanas garumam (skatit „Zāgēšanas galda pagarināšana (attēls B)“, Lappuse 349).

Dziłuma ierobeżotāja iestatīšana (gropju iezāgēšanai) (attēls O)

Dziłuma ierobežotāja iestatīšana jāveic pirms gropju iezāgēšanas.

– Pavelciet dziluma ierobežotāju (31) uz āru.

- Turot darbinstrumenta galvu aiz roktura (9), pārvietojiet to vēlamajā stāvokli.

– leskrūvējiet regulējošo skrūvi (4), līdz tās gals pieskaras dziluma ierobežotājam (31).
– Lēni pārvietojiet darbinstrumenta galvu augšup.

İpašas formas priekšmetu zâgëšana

Zāgējot izliektas formas vai apalus priekšmetus, tie īpaši jānodrošina pret izslīdēšanu. Zāgējuma trases apvidū nedrikst palikt atstarpe starp apstrādājamo priekšmetu, vadotni un zāgēšanas galdu.

Vajadzības gadījumā nepieciešams sagatavot un pielāgot īpašus turētājelementus.

Svarigāko iestādijumu pārbaude un korekcija

- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.

Lai nodrošinātu augstu zāgēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarigākos iestatījumus.

Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnicā šis darbs tiks veikts ātri un kvalitatīvi.

Lāzera regulēšana

Piezime. Lai pārbaudītu lāzera funkcijas, elektroinstrumentam jābūt pievienotam pie elektrotikla.

Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu.

- Pārvietojiet darbinstrumenta galvu darba stāvokli.

– Pagrieziet zāgēšanas galdu (16) līdz ierobei (25), kas atbilst zāgēšanas lenķa standarta vērtībai 0°. Svirai (22) jūtami jāfiksējas šajā ierobē.

– lezīmējiet uz apstrādājamā priekšmeta taisnu zāgējuma trasi.
- Turot darbinstrumenta galvu aiz roktura (9), lēni pārvietojiet to lejup.
- Novietojiet apstrādājamo priekšmetu tā, lai zāga asmens zobi sakristu ar zāgējuma trasi.
- Stingri turiet apstrādājamo priekšmetu šajā stāvokli un no jauna lēni laidiet lejup darbinstrumenta galvu.
- Stingri iestipriniet apstrādājamo priekšmetu.
- Ar ieslēdzēju (38) ieslēdziet lāzera staru.

Lāzera staram jāsakrīt ar uz apstrādājamā priekšmeta iezimēto zāgējuma trasi visā tās garumā ari tad, ja darbinstrumenta galva tiek pārvietota lejup.

Iestatišana (attēls P2)

– Ar piemērotu skrūvgriezi grieziet regulējošo skrūvi (53), līdz lāzera stars sakrīt ar uz apstrādājamā priekšmeta virsmas iezimēto zāgējuma trasi visā tās garumā.

Griežot regulējošo skrūvi pretēji pulksteņa rādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo,

bet, griežot regulējošo skrūvi pulksteņa rādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso.

Vertikālā zāgēšanas leŋka standarta vērtības 0° iestatišana

• Pārvietojiet darbinstrumenta galvu darba stāvokli.
  – Pagrieziet zāgēšanas galdu (16) lidz ierobei (25), kas atbilst zāgēšanas lenka standarta vērtībai 0°. Svirai (22) jūtami jāfiksējas šajā ierobē,

Pärbaude (attëls Q1)

- lestatiet uz lenkmēra lenki 90° un novietojiet to uz zāgēšanas galda (16).

Leņkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (12).

Iestatīšana (attēls Q2)

• Atbrīvojiet fiksējošo sviru (39).
• Līdz galam pārbīdiet atduri (42) uz aizmuguri.

• Ar tirdzniecibā pieejamu gredzenatslēgu vai valējā tipa atslēgu (10 mm), atskrūvējiet atdurskrūves (55) kontruzgriezni.

• leskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiežas zāga asmenim.

• No jauna stingri pievelciet fiksëjošo sviru (39).
• Tad no jauna stingri pieskrūvėjiet atdurskrūves (55) kontruzgriezni.

Ja pēc iestatišanas lenka rādītājs (41) neatrodas uz vienas linijas ar 0° atzīmi uz skalas (40), ar tirdzniecibā pieejamu krustrievas skrūvgriezi atskrūvējiet skrūvi (54) un savietojiet lenka rādītāju ar 0° atzīmi.

Vertikālā zāgēšanas leŋka standarta vērtības 45° iestatīšana

• Pārvietojiet elektroinstrumentu darba stāvokli.
  – Pagrieziet zāgēšanas galdu (16) līdz ierobei (25), kas atbilst zāgēšanas lenķa standarta vērtībai 0°. Svirai (22) jūtami jāfiksējas šajā ierobē.

– Pagrieziet atduri (29) lidz galam uz priekšu.
- Atbrivojiet fiksējošo sviru (39).
- Turot darbinstrumenta galvu aiz roktura (9), nolieciet to sānu virzienā pa kreisi, līdz atdurskrūve piespiežas atdurei (29).

Pârbaude (attêls R1)

- lestatiet uz lenkmēra lenki 45° un novietojiet to uz zāgēšanas galda (16).

Lenkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (12).

lestatišana (attëls R2)

• Lietojot piemērotu gredzenatslēgu vai valējā tipa atslēgu (10 mm), atskrūvējiet atdurskrūves (56) kontruzgriezni.
• leskrūvējiet vai izskrūvējiet atdurskrūvi, panākot, lai leņķmēra mērstienis visā garumā cieši piespiežas zāga asmenim.
• No jauna stingri pievelciet fiksējošo sviru (39).
• Tad no jauna stingri pieskrūvējiet atdurskrūves (56) kontruzgriezni.

354 | Latviešu

Ja pēc iestatišanas lenka rāditājs (41) neatrodas uz vienas līnijas ar 45° atzīmi uz skalas (40), vispirms vēlreiz pārbaudiet vertikālā zāgēšanas lenka 0° iestatījumu un lenka rāditāja iestatījumu. Tad vēlreiz atkārtojiet vertikālā zāgēšanas lenka vērtības 45° iestatišanu.

Horizontālā zāgēšanas leŋka skalas regulēšana

- Pārvietojiet darbinstrumenta galvu darba stāvokli.

– Pagrieziet zāgēšanas galdu (16) līdz ierobei (25) kas atbilst zāgēšanas lenka standarta vērtībai 0°.. Svirai (22) jūtami jāfiksējas šajā ierobē.

Pärbaude: (attëls S1)

- lestādiet uz lenķmēra lenķi 90° un tad novietojiet to starp vadotni (14) un zāga asmeni (12) uz zāgēšanas galda (16).

Lenkmēra mērstienim visā garumā cieši jāpiespiežas zāga asmenim (12).

lestatišana: (attēls S2)

- Ar krustrievas skrūvgriezi atskrūvėjiet visas četras regulėjošas skrūves (58) un pagrieziet zāgēšanas galdu (16) kopā ar skalu (18), panākot, lai lenķmēra mērstienis visā garumā cieši piespiežas zāga asmenim.

- No jauna stingri pieskrūvējiet skrūves.

Ja pēc regulēšanas lenka rāditājs (24) nesakrīt ar 0° iedaļu uz skalas (18), ar krustrievas skrūvgriezi atskrūvējiet skrūvi (57) un savietojiet lenka rāditāju ar skalas 0° iedaļu.

Transportēšana (attēls T)

Pirms elektroinstrumenta transportēšanas veiciet šādas darbības:

• Atskrūvējiet fiksējošo skrūvi (32), ja tā ir pieskrūvēta. Līdz galam izvelciet uz priekšu darbinstrumenta galvu un tad pieskrūvējiet fiksējošo skrūvi.
• Nodrošiniet, lai dziluma ierobežotājs (31) būtu pilnīgi iebīdīts un regulējošā skrūve (4), pārvietojoties darbinstrumenta galvai, varētu brīvi iziet cauri izgriezumam, nepieskaroties dziluma ierobežotājam.
• Nostipriniet elektroinstrumentu transporta stāvokli.
  – Nonemiet visus piederumus, ko nevar stingri nostiprināt uz elektroinstrumenta. Ja iespējams, transportēšanas laikā ievietojiet rezerves zāga asmenus noslēdzamā futrāli.
• Ar mikroāku materiāla lenti (59) nostipriniet elektrokabeli.
• Pärnesiet elektroinstrumentu aiz transportēšanas rokturiem (3) vai satveriet to aiz padzilinājumiem (27) zāgēšanas galda sānos.
  Elektroinstrumenta transportēšanas laikā tā pacelšanai un nostiprināšanai izmantojiet vienīgi transportēšanas ierices, bet ne aizsargierices.

Apkalpošana un apkope

Apkalpošana un tirišana

• Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
  ▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Ja nepieciešams nomainīt elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Kustigajam aizsargpärsegam brivi jäpärvietojas un patstāvīgi jääizveras. Tāpēc īpaši sekojiet, lai instrumenta virsma kustigā aizsargpärsega tuvumā vienmēr būtu tira.

Ik reizi pēc pabeigtas darba operācijas attīriet izstrādājumu un tā daļas no putekļiem un skaidām ar saspiesta gaisa strūklu vai otu.

Regulāri tīriet slīdrullīti (6).

Veicot lāzera bloka tirišanu, pagrieziet uz āru lāzera lēcas pārsegu (60) un ar otu notīriet puteklus (attēls U).

Piederumi

	Izstrādājumanumurs
Skrūvspīles 1 609 B04 224
Asmens aptverplāksne 1 609 B03 717
Putekļu maisiņš 1 609 B05 010
Garuma atdure 1 609 B02 365
Garuma atdures fiksējošā skrūve 1 609 B00 263
Zāga asmeņi kokam un plākšņu materiāliem, paneliemun listėm
Zāga asmens 216 x 30 mm, 48 zobu 2 608 640 641
Zāga asmeņi plastmasai un dzelzi nesaturošiemmetāliem
Zāga asmens 216 x 30 mm, 80 zobu 2 608 640 447
Zāga asmens 216 x 25,4 mm, 80 zobu	2 608 642 993
Zāga asmeņi visiem laminātmaterialiem
Zāga asmens 216 x 30 mm, 60 zobu 2 608 642 133
Zāga asmens 216 x 25,4 mm, 60 zobu	2 608 642 995

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildês uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā

rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tâlr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrivošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitigā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņa ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederigie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Lietuvių k.

Saugos nuorodos
