KASUTUSJUHEND GCM 8 SJL BOSCH

et Algupärane kasutusjuhend

Iv Instrukcijas originalvaloda

It Original: instrukcija

zh 正本使用说明书

zh原始使用说明書

ko사용 설명서 진문

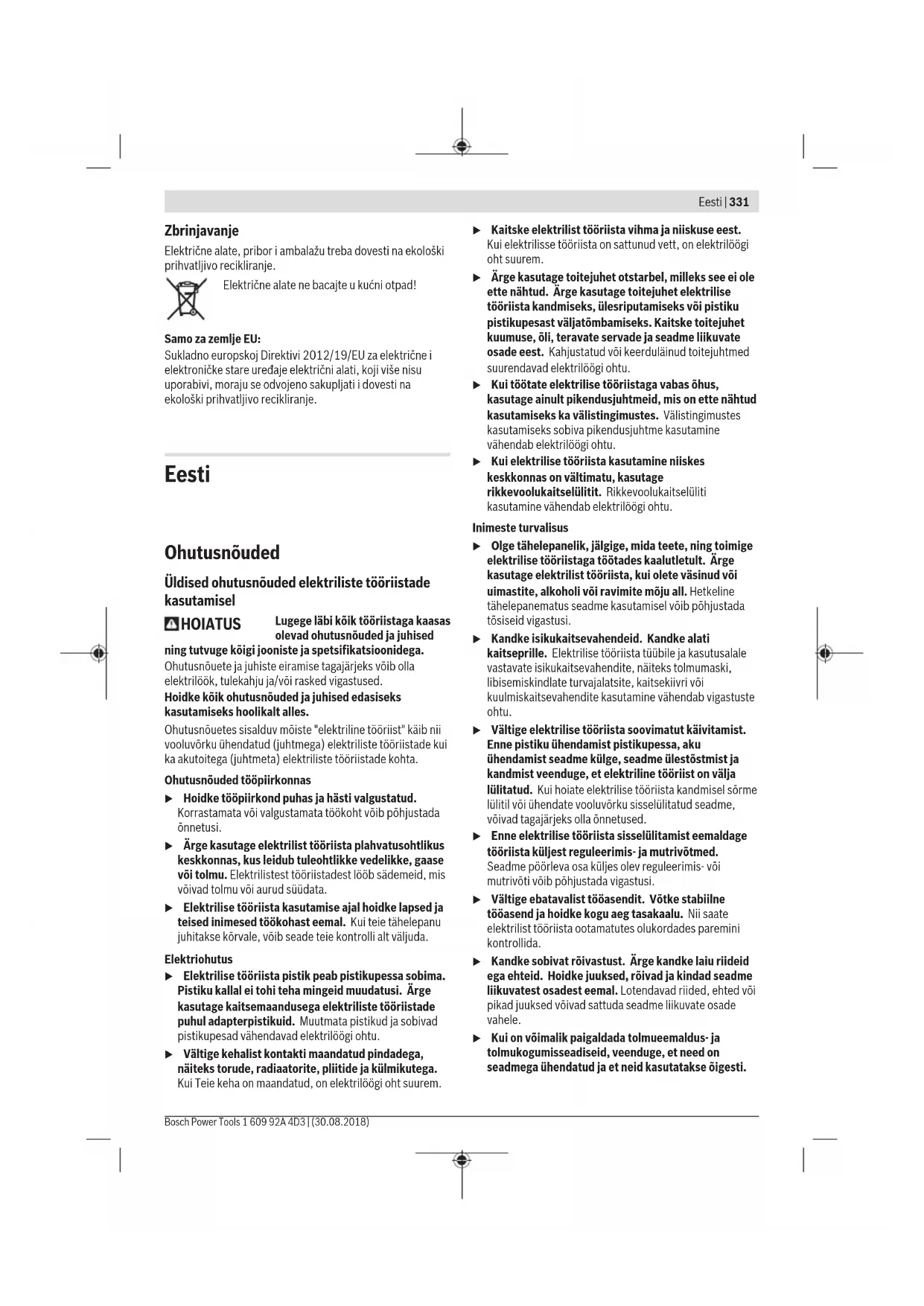

Eesti...... Lehekülg 331

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.

- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed tööko hasast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
  Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
  Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
  Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

332 | Eesti

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  ▶ Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
  Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded järkamissaagide kasutamisel

Järkamissaed on ette nähtud puidu ja puidusarnaste materjalide löikamiseks, neid ei saa kasutada raudmetallist esemete, näiteks lattide, varraste, kruvide jmt löikamiseks. Abrasiivne tolm põhjustab liikuvate detailide, näiteks alumise kettakaitse

kinnikiilumist. Lõikamisel tekkivad sädemed kõrvetavad alumist kettakaitset, vaheplaati ja teisi plastdetaile.

Võimaluse korral kinnitage toorik pitskruvidega. Kui hoiate toorikut kinni käega, peate hoidma oma kätt saeketta kummastki küljest kogu aeg vähemalt 100 mm kaugusel. Ärge kasutage saagi selliste detailide lõikamiseks, mis on liiga väikesed ja mida ei ole võimalik kinnitusvahendite abil kinnitada ega käega kinni hoida. Kui Teie käsi on saekettale liiga lähedal, suureneb saeketta ga kokkupuute ja sellest tingitud vigastuste oht.
Toorik ei tohi liikuda ja peab olema kinnitatud või surutud vastu piirikut ja lauda. Ärge suruge toorikut vastu saeketast ja ärge kunagi tehke vabakäelõikeid. Lahtised või liikuvad toorikud võivad suure kiirusega eemale paiskuda ja seeläbi vigastusi tekitada.
Lükake saagi läbi tooriku. Ärge tömmake saagi läbi tooriku. Lõike tegemiseks tõstke sae pead ja tömmake see üle tooriku, ilma et lõikaksite, seejärel käivitage mootor, langetage sae pea alla ja suruge saag läbi tooriku. Tõmbava lõike korral tekib oht, et saeketas kerkib toorikult üles ja saeketas koos alusega paiskub jõuga kasutaja suunas.
- Ärge kunagi asetage oma käsi ettenähtud löikejoone kohal risti, seda ei tohi teha saeketta ees ega taga. Tooriku toestamine risti asetatud kätega, st tooriku hoidmine saekettast paremal pool vasaku käega ja saekettast vasakul pool parema käega on väga ohtlik.
Kui saeketas pöörleb, siis ärge viige oma käsi piiriku taha, ja jälgige, et Teie käsi oleks pöörleva saeketta kummastki küljest vähemalt 100 mm kaugusel, näiteks kui eemaldate puidujäätmeid. Saeketta lähedus Teie käele ei pruugi olla hoomatav ja võite ennast tõsiselt vigastada.
▶ Vaadake toorik enne lõikamist üle. Kui toorik on paindunud või kõverdunud, kinnitage see piiriku külge nii, et kumer pool jääb väljapoole. Veenduge, et lõikejoonele ei jää tooriku, piiriku ja laua vahele pilu. Paindes või kõverdunud toorikud võivad paigast nihkuda ja põhjustada lõikamise ajal pöörleva saeketta kinnikiilumise. Toorikus ei tohi olla naelu ega muid võõrkehasid.
▶ Kasutage saagi alles siis, kui laual ei ole tööriistu, puidujäätmeid jmt; laual tohib olla vaid toorik. Väike praht, puidutükid ja muud pöörleva saeketta ga kokkupuutuvad esemed võivad suure kiirusega eemale paiskuda.
Lõigake ühekorraga vaid ühte toorikut. Virna laotud toorikuid ei saa korralikult kinnitada ega kinni hoida ning saagimisel võivad need kohalt nihkuda või põhjustada saeketta kinnikiilumise.
Hoolitsege selle eest, et järkamissaag oleks enne töö alustamist ühetasasel stabiilsel aluspinnal. Ühetasane köva aluspind vähendab ohtu, et järkamissaag muutub töötamisel ajal ebastabilseks.
▶ Planeerige oma tööd. Iga kord, kui reguleerite saeketta kallet või lõikenurka, veenduge, et

reguleeritav piirik on öigesti välja rihitud ja toestab toorikut, puutumata kokku saeketta või

kettakaitsega. Ilma et lülitaksite sae sisse ja asetaksite tooriku lauale, laske saekettal läbida täielik löiketeekond, et veenduda, et saeketta teel ei ole takistusi ja et ei esine piiriku löikamise ohtu.

Toorikute puhul, mis on laiemad või pikemad kui laua ülaserv, tagage korralik toestus, kasutades näiteks lauapikendust või saepinki. Toorikud, mis on järkamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need ei ole korralikult toestatud. Kui mahalõigatud puidutükk või toorik ümber kukub, võib alumine kettakaitse selle tagajärjel üles kerkida või pöörlevalt saekettalt kontrollimatult eemale paiskuda.
- Ärge kasutage lauapikenduse või lisatoestuse asemel teiste inimeste abi. Tooriku ebastabiilne toestus võib kaasa tuua saeketta kinnikiilumise. Toorik võib lõikamise ajal ka paigast nihkuda ja tõmmata tööriista kasutaja või abilise vastu pöörlevat saeketast.
▶ Mahalõigatud tükki ei tohi suruda vastu pöörlevat saeketast. Kui ruumi on näiteks pikijuhikute kasutamise korral vähe, võib mahalõigatud tükk saeketta ga kokku puutuda ja suurel kiirusel eemale paiskuda.
Ümarate toorikute, näiteks varraste või torude korralikuks toestamiseks kasutage pitskruvi või muid sobivaid kinnitusvahendeid. Vardad võivad lõikamisel minema veereda ja kaasa tuua saeketta haardumise, mille tagajärjel tömmatakse toorik koos Teie käega vastu saeketast.
Laske saekettal jõuda maksimaalkiirusele, enne kui alustate tooriku lõikamist. See vähendab tooriku eemalepaiskumise ohtu.
Tooriku kinnikiilumise või saeketta blokeerumise korral lülitage järkamissaag välja. Oodake, kuni köik liikuvad osad on seiskunud, tömmake vörgupistik pistikupesast välja või eemaldage seadmest aku. Seejärel eemaldage kinnikiilunud materjal. Kui sellise kinnikiilumise korral saagimist jätkate, võite kaotada kontrolli järkamissae üle või järkamissaagi kahjustada.
Pärast löikamise löpetamist vabastage lüliti, hoidke sae pead all ja enne mahalöigatud tüki eemaldamist oodake, kuni saeketas on seiskunud. Käe viimine järelpöörleva saeketta lähedusse on väga ohtlik.
Hoidke käepidemest tugevasti kinni, kui teete osalist lõiget või kui vabastate lüliiti, enne kui sae pea on jõudnud alumisse asendisse. Sae pidurdusjõu toimel võib sae pea järsult alla liikuda ja tekitada vigastusi.
▶ Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergemetallide tolm võib süttida või plahvatada.
- Ärge kasutage nürisid, pragunenud, köverdunud vöi kahjustatud saekettaid. Nüride vöi valesti rihitud hammastega saekettad pöhjustavad liiga kitsa löikejälje töttu suurema höördumise, saeketta kinnikiildumise ja tagasilöögi.
- Ärge kasutage kiirlöiketerasest (HSS) saekettaid.

Sellised saekettad võivad kergesti murduda.

▶ Kasutage kinnitusava läbimöödule täpselt vastava suuruse ja kujuga (teemant- või ümar)kettaid. Vale völliavaga saekettad pöörlevad ekstsentriliselt ja selle tulemusel kaob sae üle kontroll.
- Ärge vahetage seadmesse integreeritud laserit välja mönda teist tüüpi laseri vastu. Laser, mis ei ole antud seadme jaoks ette nähtud, vöib olla inimestele ohtlik.
Ajal, mil seade töötab, ärge kunagi eemaldage löikepiirkonnast materjalijääke, puidulaaste vmt. Viige seadme haar köigepealt puhkeasendisse ja lülitage seade välja.
Pärast töö löpetamist ärge puudutage saeketast enne, kui see on jahtunud. Saeketas läheb töötamisel väga kuumaks.
- Ärge katke kunagi kinni elektrilisel tööriistal olevaid hoiatussilte.
Elektriline tööriist tarnitakse koos hoiatussildiga (vaata tabelit „Sümbolid ja nende tähendused“).

Ärge suunake laserkiirt inimeste ega loomade poole ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite pimestada inimesi,

põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia.
Kiirgusallika vaatlemiseks ärge kasutage optilisi instrumente nagu binokkel jmt. Nendega võite kahjustada oma silmi.
- Ärge suunake laserkiirt inimeste suunas, kes vaatavad läbi binokli vmt instrumendi. Vastasel korral võite kahjustada nende silmi.
- Ärge tehke laserseadmes mingeid muudatusi. Käesolevas kasutusjuhendis kirjeldatud seadistamisvõimalusi võite ohutult kasutada.

Sümbolid

Järgnevad sümbolid võivad olla teie elektrilise tööriista kasutamisel olulised. Pidage sümbolid ja nende tähendus meeles. Sümbolite õige tõlgendus aitab teil elektrilist tööriista käsitseda paremini ja ohutumalt.

Sümbolid ja nende tähendus

IFC 60025-1.2014 <0.39mW, 650 nm LASER RADIATION DO NOT EXPOSE USERS OF TELESCOPIC OPTICS CLASS IN LASER PRODUCT

Laserkiirgus Ärge vaadake otse teleskoobioptikasse Klassi 1M laser

Kui elektriline tööriist töötab, ärge viige oma käsi saagimispiirkonda ja saeketta lähedusse. Saekettaga kokkupuutel võite end vigastada

334 | Eesti

Sümbolid ja nende tähendus

Kandke kuulmiskaitsevahendeid.

Müra võib kahjustada kuulmist.

Ohtlik piirkond! Hoidke käed, sörmed ja käsivarred sellest piirkonnast eemal.

Kaldenurkade saagimisel tuleb reguleeritav juhtrööbas välja tömmata.

Töödeldavate detailide vaba otsa alla tuleb asetada saelauapikendused või detailid toestada.

ø max. 216mm

ø 30 mm

Pöörake tähelepanu saeketta mõõtmetele. Siseava läbimõõt peab seadme spindliga lõtkuta sobima. Kui on vaja kasutada kahandusdetaile, siis veenduge, et kahandusdetaili mõõtmed sobivad saeketta paksuse ja siseava läbimõõduga ning tööriista spindli läbimõõduga. Võimaluse korral kasutage saekettaga kaasas olevaid kahandusdetaile. Saeketta läbimõõt peab vastama sümbolil toodud väärtusele.

Hoitakse tööriista haarale seatud vertikaalset kaldenurka.

Kinnitushoob on avatud:

Vertikaalset kaldenurka saab seada.

Toote kirjeldus ja kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on statsionaarse seadmena ette nähtud sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus. Sealjuures on võimalikud horisontaalsed kaldenurgad -52° kuni +60° ning vertikaalsed kaldenurgad -2° kuni +47°. Elektrilise tööriista võimsus on kohandatud kõva ja pehme puidu, samuti laast- ja kiudplaatide saagimiseks. Vastavate saeketaste kasutamisel on võimalik saagida alumiiniumprofileiile ja plaste.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Tömbeseadis

(2) Laastu väljaviskeava

(3) Transpordikäepide

(4) Sügavuspiiriku justeerimiskruvi

(5) Laseri kaitsekate

(6) Liugrull

(7) Sisse-/väljalüliti sisselülitustökis

(8) Sisse-/väljalüliti

(9) Käepide

(10) Kaitsekate

(11) Pendel-kaitsekate

(12) Saeketas

(13) Saelaua pikendus

(14) Tugirööbas

(15) Reguleeritav tugirööbas

(16) Saelaud

(17) Saelaua pikenduse kinnitushoob

(18) Horisontaalse kaldenurga skaala

(19) Vaheplaat

(20) Lukustusklamber

(21) Lukustuspide suvalise (horisontaalse) kaldenurga jaoks

(22) Horisontaalse kaldenurga eelseadmishoob

(23) Kaadumiskaitse

(24) Kaldenurga (horisontaalse) väärtuse näidik

(25) Standardsete (horisontaalsete) kaldenurkade märgistussälgud

(26) Avad paigaldamiseks

(27) Haardesüvendid

(28) Pitskruvi

(29) Standardse (vertikaalse) kaldenurga piirik 45°, 22,5° ja 33,9°

(30) Laastude suunaja

(31) Sügavuspiirik

(33) Sisekuuskantvõti (5 mm)

(34) Avad pitskruvi jaoks

(35) Pikkusepiirik ^4

(36) Transpordikaitse

(37) Laseri hoiatussilt

(38) Laseri (lõikejoone märgistuse) sisse-/väljalüliti

(39) Kinnitushoob suvalisele (vertikaalsele) kaldenurgale

(40) Vertikaalse kaldenurga skaala

(41) Kaldenurga (vertikaalse) väärtuste näidik

(42) Standardse (vertikaalse) kaldenurga 0° piirik

(47) Reguleeritava tugirööpa lukustuskruvi

(48) Keermestatud varras

(49) Laserkiire väljumisava

(50) Vaheplaadi kruvid

(52) Pikkusepiiriku kinnituskruvi ^4

(53) Seadekruvi laseri asukoha seadmiseks (paralleelsus)

(54) Kaldenurga (vertikaalse) väärtuse näidiku kruvi

(55) 0° kaldenurga (vertikaalse) piirdekruvi

(56) 45° kaldenurga (vertikaalse) piirdekruvi

(57) Kaldenurga (horisontaalse) väärtuse näidiku kruvi

(58) Kaldenurga (horisontaalse) skaala seadekruvid

(59) Takjapael

(60) Laseri läätse kate

A) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Toödeldava detaili lubatud möötmed (vaadake „Toödeldava detaili lubatud möötmed“, Lehekülg 339)
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

336 | Eesti

Andmed müra kohta

Mürapäästu väärtused vastavalt EN 62841-3-9.

Elektrilise tööriista A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 99 dB(A); müravõimsuse tase 112 dB(A). Mõõtemääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!

Nendes juhistes toodud mürapäästu väärtus on möödetud standardse möötemeetodiga ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt suureneda.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Selle tagajärjel võib vibratsioonitase töötamise koguperioodil tunduvalt väheneda.

Paigaldus

Vältige elektrilise tööriista soovimatut käivitamist. Paigaldamise ja köigi elektrilise tööriista juures tehtavate tööde ajal ei tohi vörgupistik olla ühendatud vooluvörku.

Tarnekomplekt

Kontrollige enne elektrilise tööriista esmakordset kasutamist, kas tarnekomplekt sisaldab köiki järgnevalt loetletud osi:

– Paigaldatud saekettaga järkamissaag

- Pitskruvi (28)

Sisekuuskantvõti (33)

Märkus: Kontrollige elektrilist tööriista võimalike kahjustuste suhtes.

Enne elektrilise tööriista edasist kasutamist tuleb hoolikalt kontrollida kaitseseadiste või kergelt kahjustatud osade laitmatut ja otstarbele vastavat talitlust. Kontrollige, kas liikuvad osad töötavad veatult ja ei kiilu kinni, samuti kas köik detailid on kahjustusteta. Laitmatu töö tagamiseks peavad köik detailid olema õigesti paigaldatud ja vastama köikidele tingimustele.

Kahjustatud kaitseseadised ja osad tuleb lasta asjatundlikult parandada või vahetada volitatud töökojas.

Statsionaarne või paindlik paigaldus

▶ Ohutu käsitsemise tagamiseks tuleb elektriline tööriist enne kasutamist paigaldada tasasele ja stabiilsele tööpinnale (nt tööpingile).

Paigaldamine tööpinnale (vaata jooniseid a1-a2)

- Kinnitage elektriline tööriist sobiva keermesliite abil tööpinnale. Kasutage selleks avasid (26).

või

- Kinnitage elektrilise tööriista jalad tööpinnale standardsete pitskruvidega.

Paigaldamine Boschi töölauale

Boschi GTA-töölaud pakuvad oma reguleeritava körgusega jalgadega elektrilisele tööriistale tuge igasugusel aluspinnal. Töölaudadel olevaid töödeldavate detailide tugesid kasutatakse pikkade töödeldavate detailide toestamiseks.

Lugege köiki töölauaga kaasas olevaid hoiatavaid juhiseid ja suuniseid. Hoiatavate juhiste ja suuniste eiramise tagajärjeks vöib olla elektrilöök, pöleng ja/vöir rasked vigastused.

▶ Enne elektrilise tööriista paigaldamist seadke töölaud korralikult üles. Laitmatu ülesseadmine on oluline kokkuvarisemisohu vältimiseks.

- Paigaldage elektriline tööriist töölauale transpordiasendis.

Paindlik ülesseadmine (mittesoovitatav!) (vaata joonist a3)

Kui erandjuhtudel ei saa elektrilist tööriista paigaldada tasasele ja stabiilsele tööpinnale, võite selle ajutiselt üles seada kaldumiskaitset kasutades.

Ilma kaldumiskaitseta ei seisa elektriline tööriist kindlalt ja võib eriti maksimaalsete horisontaalsete ja/ või vertikaalsete kaldenurkadega saagides ümber minna.

- Keerake kaldumiskaitse (23) nii kaugele sisse või välja, et elektriline tööriist oleks tööpinnal otse.

Tolmu/saepuru äratömme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.

- Tagage töökohas hea ventilatsioon.

- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.

▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.

Tolmu/laastude eemaldusseadis võidakse tolmu, laastude või töödeldava detaili küljest murdunud tükkidega blokeerida.

- Lülitage elektriline tööriist välja ja eemaldage vörgupistik pistikupesast.

- Oodake, kuni saeketas on täielikult seiskunud.

- Tehke kindlaks blokeerumise põhjus ja kõrvaldage see.

Võõrimemisseadme kasutamine

Äraimemiseks saate laastu väljaviskeavaga (2) ühendada ka tolmuimeja vooliku (∅ 35 mm).

- Ühendage tolmuimeja voolik laastu väljaviskeavaga (2).

Tolmuimeja peab töödeldavale materjalile sobima. Eriti tervistkahjustava, kantserogeense ja kuiva tolmu äraimemiseks kasutage eritolmuimejat.

Saeketta vahetamine (vaata jooniseid b1-b4)

▶ Saeketta paigaldamisel kandke kaitsekindaid.

Saeketta puudutamisel on vigastumisoht.

Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigupöörlemiskiirusest.

Kasutage ainult saekettaid, mis vastavad selles kasutusjuhendis esitatud andmetele ja mis on kontrollitud ning tähistatud vastavalt standardile EN 847-1.

Kasutage ainult selle elektrilise tööriista tootja poolt soovitatud saekettaid, mis sobivad materjalile, mida soovite töödelda. See hoiab ära saehammaste ülekuumenemise saagimisel.

Saeketta eemaldamine

• Viige elektriline tööriist tööasendisse.
• Keerake sisekuuskantpeakruvi (44) sisekuuskantvõtmega (5 mm) (33) ja suruge samal ajal spindli fiksaatorit (43), kuni see lukustub.
  – Hoidke spindli fiksaatorit (43) surutult ja keerake kruvi (44) päripäeva välja (vasakkeere!).
• Võtke kinnitusäärik (45) ära.
• Pöörake pendel-kaitsekatet (11) kuni piirajani tahasuunas.
• Hoidke pendel-kaitsekatet selles asendis ja eemaldage saeketas (12).
• Juhtige pendel-kaitsekate aeglaselt uuesti alla.

Saeketta paigaldamine

Vajaduse korral puhastage enne paigaldamist kõik monteeritavad detailid.

• Pöörake pendel-kaitsekatet (11) tahasuunas. Hoidke pendel-kaitsekatet selles asendis.
• Asetage uus saeketas seesmisele kinnitusäärikule (46).
  Paigaldamisel veenduge, et hammaste lõikesuund (saekettal oleva noole suund) ühtib kaitsekattel oleva noole suunaga!

Tugirööpa nihutamine

(vaata jooniseid C-D)

• Juhtige pendel-kaitsekate aeglaselt uuesti alla.
• Asetage kohale kinnitusäärik (45) ja sisekuuskantpeakruvi (44). Suruge spindli fiksaatorit (43), kuni see lukustub ja pingutage kruvi vastupäeva.

Töötamine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.

Transpordikaitse (vaata joonist A)

Transpordikaitse (36) võimaldab elektrilise tööriista lihtsat käsitsemist selle toimetamisel erinevatesse kasutuskohtadesse.

Elektrilise tööriista vabastamine kaitseriivist (tööasend)

• Suruge tööriista haara käepidemest (9) haarates veidi alla, et vabastada kaitseriiv (36) pingest.
• Tömmake transpordikaitse (36) lõpuni välja.
• Juhtige tööriista haar aeglaselt üles.

Transpordikaitsme riivistamine (transpordiasend)

– Päästke lahti lukustuskruvi (32), kui see on pingutatud. Tömmake tööriista haar täiesti ette ja keerake lukustuskruvi uuesti kinni.
- Keerake justeerimiskruvi (4) lõpuni üles.
- Tömmake saelaua (16) fikseerimiseks lukustuspidet (21).
- Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.
- Juhtige tööriista haar nii kaugele alla, et transpordikaitse (36) saab lõpuni sisse suruda.

Ettevalmistus tööks

Saelaua pikendamine (vaata joonist B)

Pikad töödeldavad detailid tuleb vabast otsast toestada. Saelauda saab saelaua pikendustega (13) vasakule ja paremale suurendada.

– Pöörake kinnitushoob (17) üles.
- Tömmake saelaua pikendus (13) soovitud pikkusele välja.
– Saelaua pikenduste fikseerimiseks suruge kinnitushoob (17) jälle alla.

Kaldenurkade saagimisel peate olenevalt lõikesuunast vasaku või parema reguleeritava tugirööpa (15) väljapoole tömbama või täiesti eemaldama.

Vertikaalne kaldenurk	Horisontaalne kaldenurk
-2°-47°(vasakul)	≤ 44°(vasakul)	-Laske lõdvemaks lukustuskruvi (47).-Tõmmake vasakpoolne reguleeritav tugirööbas (15) lõpuni välja.

338 | Eesti

Vertikaalne kaldenurk	Horisontaalne kaldenurk
-2^ - 47^ (vasakul)	≥ 45^ (vasakul)	– Laske lõdvemaks lukustuskruvi (47).– Tõmmake vasakpoolne reguleeritav tugirööbas (15) lõpuni välja.– Tõstke reguleeritav tugirööbas ülespoole välja.– Eemaldage lukustuskruvi (47).
-2^ - 47^ (vasakul)	≤ 44^ (paremal)	– Laske lõdvemaks lukustuskruvi (47).– Tõmmake parempoolne reguleeritav tugirööbas (15) lõpuni välja.
-2^ - 47^ (vasakul)	≥ 45^ (paremal)	– Laske lõdvemaks lukustuskruvi (47).– Tõmmake parempoolne reguleeritav tugirööbas (15) lõpuni välja.– Tõstke reguleeritav tugirööbas ülespoole välja.– Eemaldage lukustuskruvi (47).

Töödeldava detaili kinnitamine (vt jn E)

Optimaalse tööohutuse tagamiseks tuleb töödeldav detail alati kinnitada.

Ärge töödelge detaile, mis on kinnitamiseks liiga väikesed.

• Suruge töödeldav detail tugevalt vastu tugirööbast (14).
• Asetage tarnekomplekti kuuluv pitskruvi (28) mõnda selleks ette nähtud avasse (34).
• Sobitage pitskruvi keermestatud varras (48) töödeldava detaili körgusega.
• Pingutage keermestatud varras (48) ja fikseerige niiviisi töödeldav detail.

Horisontaalsete kaldenurkade seadmine

Täpsete lõigete tagamiseks tuleb intensiivse kasutamise järel elektrilise tööriista põhiseadeid kontrollida ja vajadusel reguleerida (vaadake „Põhiseadete kontrollimine ja seadmine“, Lehekülg 340).

Horisontaalsete standardsete kaldenurkade seadmine (vaata joonist F)

Sageli kasutatavate kaldenurkade kiireks ja täpseks seadmiseks on saelaual sälgud (25): :

vasakul paremal

0°

45°; 31,6°; 22,5°; 15° 15°; 22,5°; 31,6°; 45°; 60°

- Vabastage lukustuspide (21), juhul kui see on kinni tömmatud.

- Tömmake hooba (22) ja põõrake saelaud (16) kuni soovitud sälguni vasakule või paremale.

- Vabastage hoob uuesti. Hoob peab sälgus tuntavalt fikseeruma.

- Tömmake lukustuspide (21) jälle kinni.

Suvalise horisontaalse kaldenurga seadmine (vaata joonist G)

Horisontaalset kaldenurka saab seada piirkonnas 52° (vasakul pool) kuni 60° (paremal pool).

- Vabastage lukustuspide (21), juhul kui see on kinni tömmatud.

• Tömmake hooba (22) ja suruge samal ajal lukustusklambrit (20), kuni see sellekohasesse soone satub. Sellega muutub saelaud vabalt liikuvaks.
• Pöörake saelauda (16) lukustuspidemest haarates vasakule või paremale, kuni nurganäidikul (24) on soovitud horisontaalne kaldenurk.
  tõmmake saelaua pikendus (13) lõpuni välja (vaadake „Saelaua pikendamine (vaata joonist B)“, Lehekülg 337).
• Pingutage uuesti lukustuspide (21).
• Hoova (22) uuesti vabastamiseks (standardsete horisontaalsete kaldenurkade seadmiseks) tömmake hoob üles.
  Lukustusklamber (20) hüppab algsesse asendisse tagasi ja hoob (22) saab jälle sälkudesse (25) fikseeruda.

Horisontaalseks kaldenurgaks üle 45°:

Vertikaalse kaldenurga seadmine

Täpsete lõigete tagamiseks tuleb intensilivse kasutamise järel elektrilise tööriista põhiseadeid kontrollida ja vajadusel reguleerida (vaadake „Põhiseadete kontrollimine ja seadmine“, Lehekülg 340).

Vertikaalsete standardsete kaldenurkade seadmine (vt jn H)

Sageli kasutatavate vertikaalsete kaldenurkade kiireks ja täpseks seadmiseks on nurkade 0°, 45°, 22,5° ja 33,9° jaoks ette nähtud piirikud.

• Vabastage kinnitushoob (39).
• Seadke piirikud (29) või (42) järgmiselt:

Vertikaaln Piirik Seadmine

e kaldenurk
0°	(42)	Lükake piirik täiesti taha
45°	(29)	Pöörake piirik täiesti ette
22,5°	(29)	Pöörake piirik keskele
33,9°	(29)	Pöörake piirik taha

• Pöörake tööriista haar käepidemest (9) haarates soovitud asendisse.
  – Pingutage uuesti kinnitushoob (39).

Suvalise vertikaalse kaldenurga seadmine

Vertikaalset kaldenurka saab seada vahemikus -2° kuni +47°.

• Vabastage kinnitushoob (39).
• Pöörake piirik (29) täiesti taha ja tömmake piirik (42) täiesti ette. Nii saate kasutada kogu pööramispiirkonda.
• Kallutage tööriista haara käepidemest (9) vasakule või paremale, kuni kaldenurga väärtuse näidikul (41) on soovitud kaldenurk.
• Hoidke tööriista haara selles asendis ja pingutage uuesti kinnitushoob (39).

Kasutuselevött

Pöörake tähelepanu vörgupingele! Vooluallika pinge peab ühtima elektrilise tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.

Sisselülitamine (vt jn l)

– Elektrilise tööriista kasutuselevõtuks lükake köigepealt sisselülitustõkis (7) keskasendisse ja suruge seejärel sisse-/väljalülitit (8) ning hoidke seda surutult.

Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (8) lukustada, vaid see peab töö ajal pidevalt surutuks jääma.

Väljalülitamine

- Väljalülitamiseks vabastage sisse-/väljalüliti (8).

Käivitusvoolu piiraja

Elektrooniline käivitusvoolu piiraja piirab võimsust elektrilise tööriista sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.

Suunis: Kui elektriline tööriist töötab kohe pärast sisselülitamist täis-pöörlemiskiirusega, on käivitusvoolu piiraja törkunud. Elektriline tööriist tuleb saata viivitamatult klienditeenindusse, aadressid (vaadake „Klienditeenindus ja kasutusalane nõustamine“, Lehekülg 342).

Tööjuhised

Üldised saagimisjuhised

▶ Pingutage enne saagimist lukustuspide (21)ja lukustushoob(39) alati tugevalt. Vastasel korral võib saeketas töödeldavas detailis kiilduda.
Kõikide lõigete puhul tuleb kõigepealt tagada, et saeketas ei puutu kordagi kokku tugirööpa, pitskruvide ega seadme muude osadega. Vajaduse korral eemaldage paigaldatud abipiirikud või sobitage need vastavalt.

Kaitske saeketast löökide ja kukkumise eest. Ärge avaldage saekettale külgsuunalist survet.

Ärge töödelge köverdunud detaile. Töödeldav detail peab olema alati sirge servaga, et seda saaks toetada vastu tugirööbast.

Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada.

Veenduge, et pendel-kaitsekate töötab korrakohaselt ja saab vabalt liikuda. Tööriista haara allajuhtimisel peab pendel-kaitsekate avanema. Tööriista haara ülesjuhtimisel peab pendel-kaitsekate saeketta kohal uuesti sulguma ja tööriista haara köige körgemas asendis lukustuma.

Lõikejoone märgistamine (vt jn J)

Laserikiir näitab teile saeketta lõikejoont. Tänu sellele saate seada töödeldava detaili saagimiseks täpsesse asendisse, ilma et tuleks avada pendel-kaitsekatet.

• Lülitage selleks laserikiir lülitiga (38) sisse.
• Seadke oma töödeldavale detailile kantud märgistus kohakuti laserijoone parempoolse servaga.

Suunis: Kontrollige enne saagimist, kas lõikejoont veel korralikult kuvatakse (vaadake „Laseri justeerimine“, Lehekülg 340). Laserikiir võib näiteks intensiivsel kasutusel tekkiva vibratsiooni tõttu paigast nihkuda.

Käsitseja asend (vaata joonist K)

• Ärge seiske elektrilise tööriista ees saekettaga ühel joonel, vaid seiske alati saeketta suhtes külgsuunas nihutatult. Nii on teie keha võimaliku tagasilöögi eest kaitstud.
• Hoidke käsi, sörmi ja käsivarsi pöörlevast saekettast eemal.
• Ärge ristake oma käsi tööriista haara ees.

Töödeldava detaili lubatud möötmed

Maksimaalsed töödeldavad detailid:

Horisontaalne kaldenurk	Vertikaalne kaldenurk	Kõrgus x laius [mm]
0^ 0^ 70 x 312
45^ (paremal/ vasakul)	0^ 70 x 225
0^ 45^ 45 x 312
45^ (vasakul) 45^ 45 x 225
45^ (paremal) 45^ 45 x 225

Minimaalsed detailid (= köik töödeldavad detailid, mida saab kaasasoleva pitskruviga (28) vasakult vöi paremalt poolt saelauale kinnitada): 100 x 40 mm (pikkus x laius) max löikesügavus (0°/0°): 70 mm

Vaheplaatide vahetamine (vaata joonist L)

Punased vaheplaadid (19) võivad elektrilise tööriista pikemaaegsel kasutamisel kuluda.

Vahetage defektsed vaheplaadid.

• Viige elektriline tööriist tööasendisse.
• Keerake kruvid (50) sisekuuskantvõtmega (4 mm) välja ja eemaldage vanad vaheplaadid.
• Asetage kohale uus parempoolne vaheplaat.
• Kinnitage vaheplaat kruvidega (50) võimalikult kaugemale paremale, nii et kogu tõmbeliikumise võimalikul pikkusel ei puudutaks saeketas vaheplaati.
• Korrake töösamme analoogselt vasaku vaheplaadiga.

340 | Eesti

Saagimine

▶ Pingutage enne saagimist lukustuspide (21) ja lukustushoob(39) alati tugevalt. Vastasel korral võib saeketas töödeldavas detailis kiilduda.

Ilma tömbeliigutuseta saagimine (järkamine) (vaata joonist M)

• Ilma tömbelligutusega lõigeteks (väikesed töödeldavad detailid) päästke lahti lukustuskruvi (32), kui see oli pingutatud. Lükake tööriista haar kuni toetumiseni tugirööpa (14) suunas ja pingutage lukustuskruvi (32) uuesti.
• Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk.
• Kinnitage töödeldav detail vastavalt möötmetele.
• Lülitage elektriline tööriist sisse.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.
• Saagige töödeldav detail ühtlase ettenihkega läbi.
  – Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.
• Juhtige tööriista haar aeglaselt üles.

Tömbeliigutusega saagimine

• Tõmbeliigutusega lõigeteks (1) (laiad töödeldavad detailid) vabastage lukustuskruvi (32), kui see oli pingutatud.
• Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk.
• Kinnitage töödeldav detail vastavalt möötmetele.
• Tömmake tööriista haar tugirööpast (14) nii kaugele eemale, et saeketas on töödeldava detaili ees.
• Lülitage elektriline tööriist sisse.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.
• Suruge nüüd tööriista haara tugirööpa (14) suunas ja saagige töödeldav detail ühtlase ettenihkega läbi.
  – Lülitage elektriline tööriist välja ja oodake, kuni saeketas on täielikult seiskunud.
• Juhtige tööriista haar aeglaselt üles.

Ühepikkuste töödeldavate detailide saagimine (vaata joonist N)

Ühepikkuste detailide lihtsaks saagimiseks võite kasutada pikkusepiirikut (35) (lisavarustus).

Pikkusepiiriku võite paigaldada saelaua pikenduse mõlemale poolele (13).

- Seadke saelaua pikendus (13) soovitud pikkusele (vaadake „Saelaua pikendamine (vaata joonist B)“, Lehekülg 337).

Sügavuspiiriku seadmine (soone saagimine) (vaata joonist O)

Sügavuspiirikut tuleb reguleerida, kui tahate saagida soont.

• Pöörake sügavuspiirik (31) välja.
• Pöörake tööriista haar käepidemest (9) haarates soovitud asendisse.
• Keerake justeerimiskruvi (4), kuni kruvi ots puudutab sügavuspiirikut (31).
• Juhtige tööriista haar aeglaselt üles.

Erikujulised töödeldavad detailid

Kaarjate või ümarate töödeldavate detailide saagimisel peate nende nihkumist eriti tökestama. Lõikejoonel ei tohi töödeldava detaili, tugirööpa ja saelaua vahel olla pilu. Vajaduse korral tuleb valmistada spetsiaalsed kinnitused.

Põhiseadete kontrollimine ja seadmine

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.

Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada.

Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt.

Laseri justeerimine

Suunis: laserifunktsiooni testimiseks peab elektriline tööriist olena ühendatud vooluvõrguga.

▶ Laseri justeerimise ajal (nt tööriista haara liigutamisel) ärge mitte kunagi vajutage sisse-/ väljalülitit. Elektrilise tööriista soovimatu käivitumine vöib kaasa tuua vigastusi.

– Viige elektriline tööriist tööasendisse.

- Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma.

Kontrollimine (vaata joonist P1)

• Märkige töödeldavale detailile sirge löikejoon.
• Juhtige tööriista haar käepidemest (9) hoides aeglaselt alla.
• Joondage töödeldav detail nii, et saeketta hambad ühtivad löikejoonega.
• Hoidke töödeldav detail selles asendis ja juhtige tööriista haar aeglaselt uuesti üles.
• Kinnitage töödeldav detail tugevalt.
  – Lülitage laserkiir lülitiga (38) sisse.
  Laserkiir peab töödeldavale detailile märgitud lõikejoonega kogu pikkuses ühtima, seda ka siis, kui tööriista haar uuesti alla juhitakse.

Seadmine (vt jn P2)

- Pöörake seadekruvi (53)sobiva kruvikeerajaga, kuni laserikiir ühtib kogu pikkuses töödeldaval detailil oleva lõikejoonega.

Vastupäeva pööramine liigutab laserikiirt vasakult paremale, päripäeva pööramine liigutab laserikiirt paremalt vasakule.

Vertikaalse standardse kaldenurga 0° seadmine

• Viige elektriline tööriist tööasendisse.
• Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma.

Kontrollimine (vaata joonist Q1)

- Seadke nurgamöödik väärtusele 90° ja asetage saelauale (16).

Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima.

Seadmine (vt jn Q2)

– Vabastage kinnitushoob (39).
- Nihutage piirik (42) taha lōpuni.
- Vabastage piirdekruvi (55) kontramutter tavalise silmusvõi harkvõtmega (10 mm).
- Keerake piirdekruvi seni sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga.
- Pingutage uuesti kinnitushoob (39).
– Seejärel pingutage uuesti piirdekruvi (55) kontramutter. Kui kaldenurga väärtuse näidik (41) ei ole seadmise järel skaala (40) 0°-märgistuse kohal, keerake kruvi (54) tavalise ristpeakruvikeerajaga lahti ja seadke kaldenurga väärtuse näidik 0°-märgistusele.

Vertikaalse standardse kaldenurga 45° seadmine

• Viige elektriline tööriist tööasendisse.
• Pöörake saelaud (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma.
• Pöörake piirik (29) täiesti ette.
  – Vabastage kinnitushoob (39).
• Pöörake tööriista haar käepidemest (9) haarates vasakule, kuni piirdekruvi toetub piirikule (29).

Kontrollige (vt jn R1)

- Seadke nurgamöödik väärtusele 45° ja asetage saelauale (16).

Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima.

Seadmine (vt jn R2)

• Vabastage piirdekruvi (56) kontramutter tavalise silmusvõi harkvõtmega (10 mm).
• Keerake piirdekruvi seni sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga.
• Pingutage uuesti kinnitushoob (39).
• Seejärel pingutage uuesti piirdekruvi (56) kontramutter. Kui kaldenurga väärtuse näidik (41) ei ole pärast seadmist skaala (40) 45°-märgistusega ühel joonel, kontrollige köigepealt uuesti vertikaalse kaldenurga 0° seadet ja kaldenurga väärtuse näidikut. Seejärel korrake vertikaalse 45° kaldenurga seadmist.

Horisontaalsete kaldenurkade skaala reguleerimine

– Viige elektriline tööriist tööasendisse.
- Pöörake saelauda (16) sälguni (25) 0°. Hoob (22) peab sälgus tuntavalt fikseeruma.

Kontrollimine (vaata joonist S1)

- Seadke nurgamöödik väärtusele 90° ja asetage tugirööpa (14) ning saeketta (12) vahele saelauale (16).

Nurgamõõdiku haar peab saekettaga (12) täies pikkuses ühtima.

Seadmine: (vt jn S2)

- Vabastage ristpeakruvikeerajaga kõik neli seadekruvi (58) ja pöörake saelauda (16) koos skaalaga (18), kuni nurgamõõdiku haar ühtib kogu pikkuses saeketta.

- Keerake kruvid uuesti kinni.

Kui kaldenurga väärtuse näidik (24) ei ole seadmise järel skaala (18) 0°-märgistuse kohal, keerake kruvi (57) tavalise ristpeakruvikeerajaga lahti ja seadke kaldenurga väärtuse näidik 0°-märgistusele.

Transport (vt jn T)

Enne elektrilise tööriista transportimist peate tegema järgmist:

- Laske lödvemaks lukustuskruvi (32), kui see on tugevasti kinni. Tömmake tööriista haar täiesti ette ja keerake lukustuskruvi uuesti kinni.

- Veenduge, et sügavuspiirik (31) on lõpuni sisse surutud ja justeerimiskruvi läbib (4) tööriista hoova liigutamisel väljalõike ilma sügavuspiirikut puudutamata.

– Viige elektriline tööriist transpordiasendisse.

– Eemaldage köik lisavarustuse osad, mis ei ole elektrilisele tööriistale püsivalt kinnitatud. Transpordiks asetage kasutamata saekettad vöimaluse korral suletud mahutisse.

- Kinnitage vörgukaabel takjalindiga (59).

- Töstke elektrilist tööriista transpordikäepidemest (3) või haarake haardesüvenditest (27) saelaua külgedel.

Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest.

Hooldus ja korrashoid

Hooldus ja puhastus

▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral välja vahetada Boschi elektriliste tööriistade volitatud parandustöökojas.

Pendel-kaitsekest peab saama alati vabalt liikuda ja automaatselt sulguda. Seetõttu hoidke pendel-kaitsekestä ümbrus alati puhas.

Iga kord pärast töö löppu eemaldage tolm ja saepuru suruõhu või pintsli abil.

Puhastage korrapäraselt liugrulli (6).

Laserisõlme puhastamiseks pöörake laseri kate (60) välja ja eemaldage tolm pintsliga (vaata joonist U).

Lisavarustus

Tootenumber

Pitskruvi 1 609 B04 224

Vaheplaadid 1 609 B03 717

342 | Latviešu

Tootenumber

Tolmukott 1 609 B05 010

Saekettad puidule ja plaatmaterjalide, paneelide ja liistudele

Saeketas 216 x 30 mm, 48 hammast 2 608 640 641

Saekettad plastidele ja mitteraudmetallidele

Saeketas 216 x 30 mm, 80 hammast 2 608 640 447

Saeketas 216 x 25,4 mm, 80 hammast 2 608 642 993

Saekettad köigile laminaatpörandatüüpidele

Saeketas 216 x 30 mm, 60 hammast 2 608 642 133

Saeketas 216 x 25,4 mm, 60 hammast 2 608 642 995

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-

pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Latviešu

Drošibas noteikumi
