LIETOŠANAS INSTRUKCIJA GDS 18 E Professional BOSCH

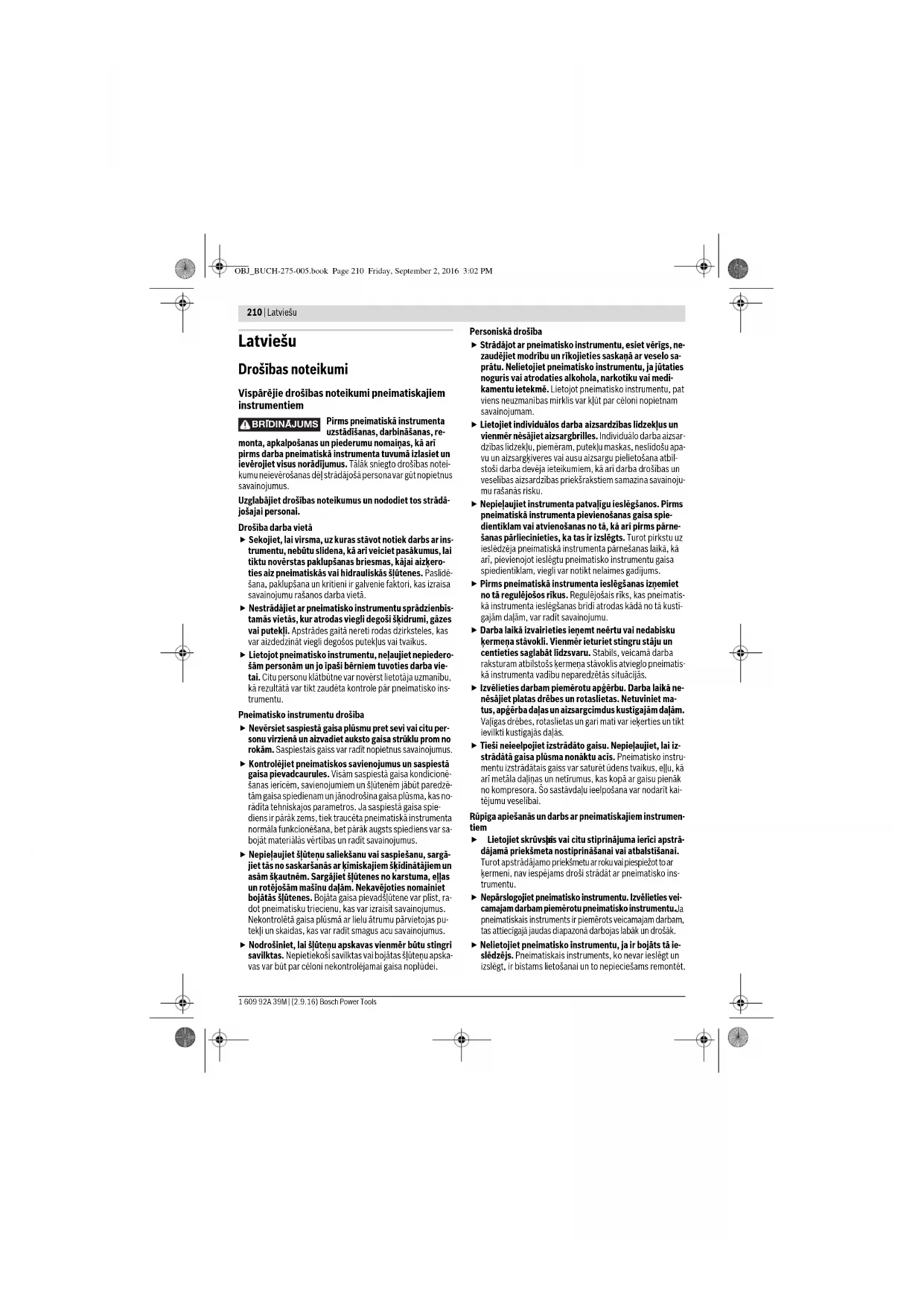

Vispārējie drošības noteikumi pneimatiskajiem

Pirms pneimatiskā instrumenta

uzstādīšanas, darbināšanas, re-

monta, apkalpošanas un piederumu nomaiņas, kā arī

pirms darba pneimatiskā instrumenta tuvumā izlasiet un

ievērojiet visus norādījumus. Tālāk sniegto drošības notei-

kumu neievērošanas dēļ strādājošā persona var gūt nopietnus

Uzglabājiet drošības noteikumus un nododiet tos strādā-

 Sekojiet, lai virsma, uz kuras stāvot notiek darbs ar ins-

trumentu, nebūtu slidena, kā arī veiciet pasākumus, lai

tiktu novērstas paklupšanas briesmas, kājai aizķero-

ties aiz pneimatiskās vai hidrauliskās šļūtenes. Paslīdē-

šana, paklupšana un kritieni ir galvenie faktori, kas izraisa

savainojumu rašanos darba vietā.

 Nestrādājiet ar pneimatisko instrumentu sprādzienbīs-

ās vietās, kur atrodas viegli degoši šķidrumi, gāzes

vai putekļi. Apstrādes gaitā nereti rodas dzirksteles, kas

var aizdedzināt viegli degošos putekļus vai tvaikus.

 Lietojot pneimatisko instrumentu, neļaujiet nepiedero-

šām personām un jo īpaši bērniem tuvoties darba vie-

tai. Citu personu klātbūtne var novērst lietotāja uzmanību,

kā rezultātā var tikt zaudēta kontrole pār pneimatisko ins-

Pneimatisko instrumentu drošība

 Nevērsiet saspiestā gaisa plūsmu pret sevi vai citu per-

sonu virzienā un aizvadiet auksto gaisa strūklu prom no

rokām. Saspiestais gaiss var radīt nopietnus savainojumus.

 Kontrolējiet pneimatiskos savienojumus un saspiestā

gaisa pievadcaurules. Visām saspiestā gaisa kondicionē-

šanas ierīcēm, savienojumiem un šļūtenēm jābūt paredzē-

tām gaisa spiedienam un jānodrošina gaisa plūsma, kas no-

rādīta tehniskajos parametros. Ja saspiestā gaisa spie-

diens ir pārāk zems, tiek traucēta pneimatiskā instrumenta

normāla funkcionēšana, bet pārāk augsts spiediens var sa-

rtības un radīt savainojumus.

 Nepieļaujiet šļūteņu saliekšanu vai saspiešanu, sargā-

jiet tās no saskaršanās ar ķīmiskajiem šķīdinātājiem un

asām šķautnēm. Sargājiet šļūtenes no karstuma, eļļas

un rotējošām mašīnu daļām. Nekavējoties nomainiet

bojātās šļūtenes. Bojāta gaisa pievadšļūtene var plīst, ra-

dot pneimatisku triecienu, kas var izraisīt savainojumus.

Nekontrolētā gaisa plūsmā ar lielu ātrumu pārvietojas pu-

tekļi un skaidas, kas var radīt smagus acu savainojumus.

 Nodrošiniet, lai šļūteņu apskavas vienmēr būtu stingri

savilktas. Nepietiekoši savilktas vai bojātas šļūteņu apska-

vas var būt par cēloni nekontrolējamai gaisa noplū

 Strādājot ar pneimatisko instrumentu, esiet vērīgs, ne-

zaudējiet modrību un rīkojieties saskaņā ar veselo sa-

prātu. Nelietojiet pneimatisko instrumentu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

viens neuzmanības mirklis var kļūt par cēloni nopietnam

 Lietojiet individuālos darba aizsardzības līdzekļus un

vienmēr nēsājiet aizsargbrilles. Individuālo darba aizsar-

dzības līdzekļu, piemēram, putekļu maskas, neslīdošu apa-

vu un aizsargķiveres vai ausu aizsargu pielietošana atbil-

stoši darba devēja ieteikumiem, kā arī darba drošības un

veselības aizsardzības priekšrakstiem samazina savainoju-

 Nepieļaujiet instrumenta patvaļīgu ieslēgšanos. Pirms

instrumenta pievienošanas gaisa spie-

dientīklam vai atvienošanas no tā, kā arī pirms pārne-

šanas pārliecinieties, ka tas ir izslēgts. Turot pirkstu uz

ieslēdzēja pneimatiskā instrumenta pārnešanas laikā, kā

arī, pievienojot ieslēgtu pneimatisko instrumentu gaisa

spiedientīklam, viegli var notikt nelaimes gadījums.

 Pirms pneimatiskā instrumenta ieslēgšanas izņemiet

no tā regulējošos rīkus. Regulējošais rīks, kas pneimatis-

kā instrumenta ieslēgšanas brīdī atrodas kādā no tā kustī-

gajām daļām, var radīt savainojumu.

 Darba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Stabils, veicamā darba

raksturam atbilstošs ķermeņa stāvoklis atvieglo pneimatis-

kā instrumenta vadību neparedzētās situācijās.

 Izvēlieties darbam piemērotu apģērbu. Darba laikā ne-

nēsājiet platas drēbes un rotaslietas. Netuviniet ma-

tus, apģērba daļas un aizsargcimdus kustīgajām daļām.

Vaļīgas drēbes, rotaslietas un gari mati var ieķerties un tikt

ievilkti kustīgajās daļās.

 Tieši neieelpojiet izstrādāto gaisu. Nepieļaujiet, lai iz-

strādātā gaisa plūsma nonāktu acīs. Pneimatisko instru-

mentu izstrādātais gaiss var saturēt ūdens tvaikus, eļļu, kā

arī metāla daļiņas un netīrumus, kas kopā ar gaisu pienāk

no kompresora. Šo sastāvdaļu ieelpošana var nodarīt kai-

Rūpīga apiešanās un darbs ar pneimatiskajiem instrumen-

 Lietojiet skrūvspī

les vai citu stiprinājuma ierīci apstrā-

dājamā priekšmeta nostiprināšanai vai atbalstīšanai.

Turot apstrādājamo priekšmetu ar roku vai piespiežot to ar

ķermeni, nav iespējams droši strādāt ar pneimatisko ins-

Nepārslogojiet pneimatisko instrumentu. Izvēlieties vei-

camajam darbam piemērotu pneimatisko instrumentu.

pneimatiskais instruments ir piemērots veicamajam darbam,

tas attiecīgajā jaudas diapazonā darbojas labāk un drošāk.

 Nelietojiet pneimatisko instrumentu, ja ir bojāts tā ie-

slēdzējs. Pneimatiskais instruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.

BRIDINAJUMS OBJ_BUCH-275-005.book Page 210 Friday, September 2, 2016 3:02 PMLatviešu | 211

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Pirms instrumenta regulēšanas, piederumu nomaiņas

vai ilgāka darba pārtraukuma pārtrauciet tam saspies-

tā gaisa padevi. Šāds piesardzības pasākums ļauj novērst

pneimatiskā instrumenta nejaušu palaišanos.

 Ja pneimatiskais instruments netiek lietots, uzglabā-

jiet to vietā, kas nav pieejama bērniem. Neļaujiet lietot

pneimatisko instrumentu personām, kuras neprot ar to

rīkoties vai nav izlasījušas šos norādījumus. Ja pneima-

tiskos instrumentus lieto nekompetentas personas, tie var

kļūt bīstami cilvēku veselībai.

 Rūpīgi kopiet pneimatisko instrumentu. Pārbaudiet,

vai kustīgās instrumenta daļas darbojas bez traucēju-

miem un nav iespiestas, vai kāda no daļām nav salauzta

vai bojāta tādā veidā, ka tas ietekmē pneimatiskā ins-

trumenta pareizu funkcionēšanu. Nodrošiniet, lai bojā-

s daļas pirms pneimatiskā instrumenta lietošanas

tiktu izremontētas. Daudzi nelaimes gadījumi notiek tā-

pēc, ka pneimatiskie instrumenti nav tikuši pienācīgi apkal-

 Lietojiet pneimatiskos instrumentus, piederumus, dar-

binstrumentus utt. atbilstoši šeit sniegtajiem norādīju-

miem. Ņemiet vērā arī konkrētos darba apstākļus un pie-

lietojuma īpatnības. Tas ļaus iespēju robežās samazināt

putekļu veidošanos, kā arī svārstību un trokšņa rašanos.

 Pneimatisko instrumentu drīkst uzstādīt, regulēt un

lietot tikai kvalificēti un labi apmācīti lietotāji.

 Pneimatiskā instrumenta konstrukciju nedrīkst nekādā

veidā mainīt. Izmaiņas var samazināt drošības pasākumu

efektivitāti un paaugstināt risku instrumenta lietotājam.

 Nodrošiniet, lai pneimatiskā instrumenta remontu

veiktu kvalificēts personāls, nomaiņai izmantojot oriģi-

nālās rezerves daļas. Tikai tā iespējams saglabāt vajadzī-

go darba drošības līmeni, strādājot ar pneimatisko instru-

Drošības noteikumi pneimatiskajiem trie-

 Sekojiet, lai būtu salasāma instrumenta marķējuma

plāksnīte. Vajadzības gadījumā parūpējieties, lai ražotāj-

 Gadījumā, ja salūst apstrādājamais priekšmets, pnei-

matiskais instruments vai tā piederumi, salūzušās da-

ļas var tikt ar lielu ātrumu mestas prom.

 Darbinot, remontējot un apkalpojot pneimatisko ins-

trumentu, kā arī, nomainot tā piederumus, vienmēr nē-

sājiet trieciendrošus līdzekļus acu aizsardzībai. Nepie-

ciešamā aizsardzības pakāpe jāizvērtē atsevišķi kat-

ram konkrētajam darbam.

 Neieslēdziet pneimatisko instrumentu laikā, kad tas

ējošais darbinstruments var ieķerties

apģērbā vai matos un izraisīt savainojumu.

 Darba laikā nēsājiet cieši pieguļošus cimdus. Pneimatis-

ko instrumentu rokturi darba laikā parasti ir auksti, jo tos

atdzesē saspiestā gaisa plūsma. Siltas rokas ir mazāk jutī-

gas pret vibrāciju. Plati cimdi var ieķerties instrumenta ro-

 Netuviniet rokas ligzdatslēgu uzgaļu turētājam un tajā

ievietotajam darbinstrumentam laikā, kad tie griežas.

Nemēģiniet ar roku noturēt rotējošo darbinstrumentu

vai tā piedziņas ierīci. Tas var radīt savainojumu.

 Ievērojiet piesardzību, strādājot šaurās vietās. Reaktī-

vā griezes momenta dēļ var tikt iespīlēti vai saspiesti pirk-

sti, radot savainojumus.

 Lietotājam un apkalpojošajam personālam jābū

spējīgam rīkoties ar attiecīgo izmēru, svara un jaudas

pneimatiskajiem instrumentiem.

 Saglabājiet gatavību pretoties pneimatiskā instrumen-

ta pēkšņai kustībai reaktīvā griezes momenta iedarbī-

bas dēļ vai iestiprināmā darbinstrumenta salūšanas ga-

dījumā. Stingri satveriet pneimatisko instrumentu un

ieturiet tādu ķermeņa un roku stāvokli, kas vislabāk

ļautu pretoties šādām kustībām. Šādi piesardzības pasā-

kumi ļauj novērst savainojumu rašanos.

 Lai samazinātu slodzi, ko rada reaktīvais griezes mo-

ments, izmantojiet palīglīdzekļus, piemēram, ierīci at-

balstīšanai. Ja tas nav iespējams, nostipriniet uz ins-

trumenta papildrokturi.

Ja tiek pārtraukta saspiestā gaisa padeve vai samazi-

nās gaisa spiediens, izslēdziet pneimatisko instrumen-

tu. Pārbaudiet saspiestā gaisa spiedienu un, tam paaugsti-

noties līdz optimālajai vērtībai, no jauna iedarbiniet pnei-

matisko instrumentu.

 Lietojot pneimatisko instrumentu, dažas ar veicamo

uzdevumu saistītas darbības var izraisīt lietotājam ne-

patīkamas sajūtas rokās, plaukstās, plecos, kaklā vai

citās ķermeņa daļās.

 Strādājot ar šo pneimatisko instrumentu, ieņemiet ērtu

ķermeņa stāvokli, ieturiet drošu stāju un izvairieties no

neērtām pozām, kas varētu apgrūtināt līdzsvara ieturē-

šanu. Ja veicams ilgstošs darbs, ieteicams laiku pa lai-

kam mainīt ķermeņa stāvokli, jo tas var palīdzēt izvair

ties no nepatīkamām sajūtām un noguruma.

 Ja instrumenta lietotājs izjūt tādus simptomus, kā ilgs-

tošs nelabums, diskomforta sajūta, pulsēšana, sāpes,

tirpšana, nejutīgums, dedzināšana vai stīvums, šīs brī-

dinošās pazīmes nevajag ignorēt. Lietotājam par tām

jāpastāsta darba devējam un jākonsultējas ar kvalificē-

tu medicīnas darbinieku.

 Instrumentam darbojoties triecienrežīmā, nepieska-

rieties stiprinājuma ierīcēm un piederumiem, jo svārs-

tību iedarbība var pastiprināt griezumu, apdegumu un

cita veida savainojumu rašanās briesmas.

 Lietojiet vienīgi darbam triecienu režīmā piemērotas

stiprinājuma ierīces, kas atrodas labā tehniskajā stā-

voklī. Lietojot kopā ar triecienskrūvgriežiem bojātas stipri-

nājuma ierīces un piederumus, tie darba gaitā var salūzt,

un to daļas var ar lielu ātrumu tikt mestas prom.

 Lietojiet piemērotu metālmeklētāju slēpto pievadlīniju

atklāšanai vai arī griezieties pēc palīdzības vietējā ko-

munālās saimniecības iestādē. Kontakta rezultātā ar

elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā

persona var saņemt elektrisko triecienu. Gāzes vada bojā-

OBJ_BUCH-275-005.book Page 211 Friday, September 2, 2016 3:02 PM212 | Latviešu

1 609 92A 39M | (2.9.16) Bosch Power Tools

jums var izraisīt sprādzienu. Kontakta rezultātā ar ūdens-

vada cauruli, var tikt bojātas materiālās vērtības.

 Nepieļaujiet saskaršanos ar spriegumnesošu vadu.

Pneimatiskais instruments nav izolēts, tāpēc, tam saskaro-

ties ar spriegumnesošu vadu, lietotājs var saņemt elektris-

Putekļi, kas rodas, veicot slīpē-

šanu, zāģēšanu, urbšanu un citus

līdzīgus darbus, var izraisīt vēzi, radīt traucējumus nedzi-

mušu bērnu attīstībā vai būt par cēloni ģenētiskām izmai-

ņām organismā. Dažas no kaitīgajām vielām, ko var saturēt

–svins, ko satur dažu veidu krāsas un lakas;

–kristāliskais silīcija dioksīds, ko satur ķieģeļi, cements un

citi mūra sastāvā ietilpstošie materiāli;

–arsēns un hroms, ko satur ķīmiski apstrādāta koksne.

Saslimšanas risks ir atkarīgs no tā, cik bieži strādājošā

persona nonāk saskarē

ar minētajām kaitīgajām vielām. Lai

samazinātu bīstamību, darbs jāveic vienīgi labi vēdinātās tel-

pās, lietojot piemērotu aizsargaprīkojumu (piemēram, īpašas

konstrukcijas ierīces elpošanas ceļu aizsardzībai, kas spēj aiz-

turēt pat vissmalkākās putekļu daļiņas).

 Lietojiet līdzekļus dzirdes orgānu aizsardzībai. Trokšņa

iedarbība var radīt paliekošus dzirdes traucējumus.

 Veicot materiālu apstrādi, var veidoties paaugstināta

trokšņa slodze, no kuras ar atbilstošiem līdzekļiem var

izvairīties, piemēram, izmantojot troksni slāpējošus

materiālus gadījumā, ja apstrādes gaitā materiāls rada

 Ja pneimatiskais instruments ir aprīkots ar trokšņa

klusinātāju, vienmēr pārliecinieties, ka tas ir iestipri-

nāts instrumentā un spēj efektīvi darboties.

 Vibrācijas iedarbība var izraisīt nervu bojājumus un

asinsrites traucējumus rokās un plaukstās.

 Ja atklājat, ka āda uz rokām vai pirkstiem ir kļuvusi ne-

jutīga un/vai balta, ja sajūtat rokās tirpšanu vai sāpes,

pārtrauciet darbu ar pneimatisko instrumentu, infor-

mējiet savu darba devēju un nekavējoties konsultējie-

 Nelietojiet nodilušus vai slikti pielāgotus darbinstru-

mentu turētājus un pagarinātājus. To dēļ var ievērojami

pastiprināties vibrācija.

 Ja iespējams, kompensējiet pneimatiskā

svaru, iestiprinot to statnē, iekarinot atsperspoles tro-

sē vai izmantojot līdzsvarojošo ierīci.

 Turiet pneimatisko instrumentu ar ne pārāk ciešu, taču

stingru satvērienu, saglabājot vajadzīgo reakcijas spē-

ku. Jo ciešāk tiek turēts instruments, jo stiprāka ir vibrāci-

 Gadījumā, ja tiek izmantoti universālie pagriežamie

šļūteņu savienotāji (ar sazobi), tajos jābūt ievietoja-

mam fiksējošajam stienītim. Izmantojiet automātiskos

šļūteņu savienotājus Whipcheck, kas ļauj novērst gaisa

noplūdi gadījumā, ja saspiestā gaisa šļūtene tiek atvie-

nota no pneimatiskā instrumenta vai no citas šļūtenes.

 Nekādā gadījumā nepārnesiet pneimatisko instrumen-

 Ja vēlaties lietot pneimatisko instrumentu, iekarinot

turētājierīcē, pneimatiskais instruments vispirms jāie-

stiprina turētājierīcē un tikai pēc tam jāpievieno gaisa

spiedientīklam. Tā tiek novērsta pneimatiskā instrumenta

Šeit aplūkotie simboli, ar kuriem var nākties saskarties, lieto-

jot pneimatisko instrumentu. Tāpēc lūdzam iegaumēt šos sim-

bolus un to nozīmi. Simbolu pareiza interpretācija ļaus vieglāk

un drošāk strādāt ar pneimatisko instrumentu.

BRIDINAJUMS Simbols Nozīme

 Pirms pneimatiskā instrumenta uz-

stādīšanas, darbināšanas, remon-

ta, apkalpošanas un piederumu no-

maiņas, kā arī pirms darba pneima-

tiskā instrumenta tuvumā izlasiet

un ievērojiet visus norādījumus.

Drošības noteikumu un norādījumu

neievērošanas dēļ strādājošā perso-

na var gūt nopietnus savainojumus.

 Lietojiet līdzekļus dzirdes orgānu

aizsardzībai. Trokšņa iedarbība var

radīt paliekošus dzirdes traucējumus.

 Nēsājiet aizsargbrilles.

apgriezieni vai kustības

mārciņas uz kvadrātcollu

dB decibels Relatīvais skaļums

Ātrās nomaiņas turētājap-

 Četrstūra kāta simbols

(unificētā nacionālā

OBJ_BUCH-275-005.book Page 212 Friday, September 2, 2016 3:02 PMLatviešu | 213 Bosch Power Tools 1 609 92A 39M | (2.9.16) Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteiku-

mus. Šeit sniegto drošības noteikumu un norā-

dījumu neievērošana var izraisīt aizdegšanos

un būt par cēloni elektriskajam triecienam vai

nopietnam savainojumam.

Lūdzam atvērt atlokāmo lappusi ar pneimatiskā instrumenta

attēlu un turēt to atvērtu laikā, kamēr tiek lasīta lietošanas pa-

Pneimatiskais instruments ir paredzēts skrūvju ieskrūvēšanai

un izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un atskrūvē-

šanai izmēru un jaudas robežās, ko nosaka tā tehniskie para-

Instrumentu nav atļauts lietot citādā veidā, piemēram, urbša-

nai, sajaukšanai vai slīpēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem pneimatiskā

instrumenta attēlā, kas sniegts grafiskajā lappusē.

3 Lokveida turētājs piekarināšanai

4 Griešanās virziena pārslēdzējs

5 Gaisa ievadatveres savienotājs

8 Izstrādātā gaisa izvadatvere ar trokšņa klusinātāju

10 Darbinstrumenta stiprinājums

11 Darbinstrumenta stiprinājuma atspergredzens

12 Darbinstruments (piemēram, iestiprināms atslēgas uz-

galis atbilstoši standartam DIN 3129 skrūvēm ar sešstū-

14 Saspiestā gaisa pievadšļūtene

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā-

des komplektā. Pilns pārskats par izstrādājuma piederumiem ir

sniegts mūsu piederumu katalogā.

Nacionālā cauruļvītņu sērija

Griešanās virziens pa labi

Griešanās virziens pa kreisi

Svārstību biežums brīvgaitā n

Maks. pievilkšanas moments

Maks. skrūvju diametrs

Darbinstrumenta stiprinājums

Darbvārpstas pagarinātājs

Šļūtenes savienotāja vītne

Šļūtenes diametrs nenospriegotā stāvoklī mm 10 10 13 10 13

Gaisa patēriņš brīvgaitā

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbil-

stoši standartā EN ISO 11148 noteiktajai procedūrai un var

tikt lietots pneimatisko instrumentu savstarpējai salīdzināša-

nai. To var izmantot arī vibrācijas radītās papildu slodzes ie-

priekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz pneimatis-

kā instrumenta galvenajiem pielietojuma veidiem. Ja pneima-

tiskais instruments tomēr tiek izmantots citiem pielietojuma

veidiem, kopā ar citādiem piederumiem vai kopā ar atšķirī-

giem darbinstrumentiem, kā arī tad, ja tas nav pietiekošā ap-

jomā apkalpots, instrumenta radītais vibrācijas līmenis var at-

šķirties no šeit norādītās vērtības. Tas var būtiski palielināt

vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad pneimatiskais

instruments ir izslēgts vai arī darbojas, taču faktiski netiek iz-

mantots paredzētā darba veikšanai. Tas var būtiski samazināt

vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

gās iedarbības, piemēram, savlaicīgi veiciet

pneimatiskā instrumenta un darbinstrumentu apkalpošanu,

novērsiet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para-

metri“ aprakstītais izstrādājums atbilst visiem direktīvā

2006/42/EK un tās labojumos ietvertajiem saistošajiem no-

teikumiem, kā arī šādiem standartiem: EN ISO 11148-6.

Tehniskā lieta (2006/42/EK) no:

Ierīces drošam darbam

 Ja pneimatisko instrumentu paredzēts lietot, iekarinot

statnē vai iestiprinot citā turētājierīcē, vispirms droši

nostipriniet instrumentu un tikai pēc tam pievienojiet

to gaisa spiedientīklam. Tas ļaus novērst pneimatiskā

instrumenta nejaušu ieslēgšanos.

Lokveida turētājs piekarināšanai

Pneimatisko instrumentu var iekarināt piemērotā statnē vai

citā turētājierīcē, izmantojot lokveida turētāju 3.

–Ar sešstūra stieņatslēgu izskrūvējiet augšējās (priekšējās)

skrūves 1 (skatīt sadaļu „Tehniskie parametri“) no pneima-

tiskā instrumenta korpusa, griežot tās pretēji pulksteņa rā-

dītāju kustības virzienam. Noņemiet paplāksnes 2 un no-

vietojiet tās uz skrūvēm 1. Ar skrū

vēm un paplāksnēm stin-

gri nostipriniet lokveida turētāju 3 uz pneimatiskā instru-

menta korpusa, griežot skrūves pulksteņa rādītāju kustī-

 Regulāri pārbaudiet instrumenta lokveida turētāju un

turētājierīces āķus vai iekares.

 Sekojiet, lai gaisa spiediens nebūtu mazāks par

6,3 bāriem (91 psi), jo pneimatiskais instruments ir pa-

redzēts šādam darba spiedienam.

Instrumenta maksimālo jaudu spēj nodrošināt šļūtene ar ne-

nospriegota stāvokļa diametru un savienojošās vītnes izmē-

riem, kuru vērtības ir sniegtas tabulā „Tehniskie parametri“.

Lai nodrošinātu instrumenta darbību ar pilnu jaudu, lietojiet

pievadšļūtenes, kuru garums nepārsniedz 4 m.

Lai pasargātu pneimatisko instrumentu no bojājumiem, netī-

rumu uzkrāšanās un rūsas veidošanās, pievadāmajam sa-

spiestajam gaisam jābūt attīrītam no mehāniskajiem piemaisī-

Piezīme. Izmantojiet saspiestā gaisa kondicionēšanas ierīci.

Tā ļaus nodrošināt pneimatisko instrumentu nevainojamu

Ievērojiet norādījumus, kas sniegti gaisa kondicionēšanas ie-

rīces lietošanas pamācībā.

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši EN ISO 15744.

Pēc raksturlīknes A izsvērtās pneimatiskā instrumenta

radītās trokšņa parametru tipiskās vērtības ir šādas.

Trokšņa spiediena līmenis L

pA Trokšņa jaudas līmenis L

wA Izkliede K Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam

Maksimālā pieļaujamā izmēra skrūvju un uzgriežņu pie-

PT/ECS OBJ_BUCH-275-005.book Page 214 Friday, September 2, 2016 3:02 PMLatviešu | 215 Bosch Power Tools 1 609 92A 39M | (2.9.16) Visiem spiedientīkla armatūras elementiem, savienojumiem

un šļūtenēm jābūt paredzētām gaisa spiedienam un jānodro-

šina gaisa plūsma, kas norādīta pneimatiskā izstrādājuma

tehniskajos parametros.

Nepieļaujiet gaisa pievadšļūteņu sašaurināšanos to savērpša-

nās, saliekšanās vai izstiepšanās dēļ!

Šaubu gadījumā ar manometru pārbaudiet gaisa spiediena

vērtību pneimatiskā instrumenta ievadatveres tuvumā, tam

Pneimatiskā instrumenta pievienošana gaisa spiedientīk-

–Izņemiet nosegvāciņu 6 no gaisa ievadatveres savienotāja.

–Ieskrūvējiet šļūtenes iemavu 7 gaisa ievadatveres savieno-

Lai novērstu pneimatiskā instrumenta iekšpusē izvietoto

ventiļa daļu sabojāšanu laikā, kad šļūtenes iemava 7 tiek ie-

skrūvēta gaisa ievadatveres savienotājā 5 vai izskrūvēta no

tā, noturiet savienotāju nekustīgi ar vaļējā tipa uzgriežņu

ēgu (platums 22 mm).

– Paplašiniet apskavu 13, ko paredzēts lietot gaisa pie-

vadšļūtenes 14 stiprināšanai, un nostipriniet pievadšļūte-

ni uz iemavas 7, stingri pievelkot apskavu.

Piezīme. Vienmēr vispirms pievienojiet saspiestā gaisa pie-

vadšļūteni pie pneimatiskā instrumenta un tikai tad pie gaisa

kondicionēšanas ierīces.

Darbinstrumenta nomaiņa

 Iestiprinot darbinstrumentu, sekojiet, lai tas stingri tu-

rētos stiprinājumā. Ja darbinstruments nav stingri iestip-

rināts, tas var izkrist no stiprinājuma un kļūt nekontrolē-

Darbinstrumenta iestiprināšana

–Uzbīdiet darbinstrumentu 12 uz darbinstrumenta stiprinā-

juma 10 četrstūra stieņa. Sekojiet, lai atspergredzens 11

fiksētos darbinstrumenta gropē.

Lietojiet tikai darbinstrumentus ar piemērotu gala savienotāju

(skatīt sadaļu „Tehniskie parametri“).

 Nelietojiet salāgojošos adapterus.

Darbinstrumenta izņemšana

–Noņemiet darbinstrumentu 12 no stiprinājuma 10, pavel-

kot to lejup. Ja darbinstruments pārāk stingri turas uz stip-

rinājuma, to var atbrīvot, izdarot vieglu sitienu ar gumijas

Pneimatiskais instruments optimāli darbojas pie gaisa spie-

diena 6,3 bāri (91 psi), kas ir izmērīts gaisa ievadatveres tu-

vumā laikā, kad pneimatiskais instruments darbojas.

 Pirms pneimatiskā instrumenta ieslēgšanas pārlieci-

nieties, ka ir izvēlēts vajadzīgais darbvārpstas grieša-

nās virziens. Piemēram, ja skrūve ir jāizskrūvē, bet izvēlē-

tais darbvārpstas griešanās virziens atbilst skrūves ieskrū-

vēšanai, pneimatiskais instruments var strauji pārvieto-

ties, izdarot pēkšņu, nekontrolējamu kustību.

Griešanās virziena maiņa un griezes momenta iestādīšana

Griešanās virziena pārslēdzējs 4 kalpo gan griešanās virziena

maiņai, gan arī griezes momenta iestādīšanai.

 Pārvietojiet griešanās virziena pārslēdzēju tikai laikā

kad instruments nedarbojas.

– Griešanās virziens pa labi: lai ieskrūvētu skrūves vai pie-

skrūvētu uzgriežņus, pagrieziet griešanās virziena pārslē-

dzēju 4 pulksteņa rādītāju kustības virzienā pret ciparu 1

(mazākais griezes moments), 2 vai līdz galam (lielākais

– Griešanās virziens pa kreisi: lai izskrūvētu skrūves vai no-

skrūvētu uzgriežņus, pagrieziet griešanās virziena pārslē-

dzēju 4 pretēji pulksteņa rādītāju kustības virzienam.

0 607 450 615/... 616/... 618/... 619

– Griešanās virziens pa labi: lai ieskrūvētu skrūves vai uz-

skrūvētu uzgriežņus, pagrieziet griešanās virziena pārslē-

ji pulksteņa rādītāju kustības virzienam pret

ciparu 1 (mazākais griezes moments), 2 vai līdz galam pret

ciparu 3 (lielākais griezes moments).

– Griešanās virziens pa kreisi: lai izskrūvētu skrūves vai no-

skrūvētu uzgriežņus, pagrieziet griešanās virziena pārslē-

dzēju 4 pulksteņa rādītāju kustības virzienā.

Ieslēgšana un izslēgšana

Lai taupītu enerģiju, ieslēdziet pneimatisko instrumentu vienī-

gi tad, kad tas tiek lietots.

Piezīme. Ja pneimatisko instrumentu pēc ilgāka pārtraukuma

neizdodas iedarbināt, pārtrauciet saspiestā gaisa padevi un

ar roku vairākas reizes apgrieziet darbinstrumenta stiprināju-

mu 10, kas savienots ar pneimatisko dzinēju. Tā tiek novērsta

adhēzijas spēku veidošanās.

–Lai ieslēgtu pneimatisko instrumentu, nospiediet ieslē-

–Lai izslēgtu pneimatisko instrumentu, atlaidiet ieslēdzēju 9.

Piezīme. Optimālais griezes moments un ieskrūvēšanas il-

gums ir atkarīgs no skrūvju savienojuma tipa, un to ieteicams

noskaidrot praktisku mēģinājumu ceļā. Ieskrūvēšanas mēģi-

nājumu laikā lietojiet elektronisku griezes momenta mērīša-

nas ierīci vai īpašu dinamometrisko atslēgu. Pēc optimālā

griezes momenta un ieskrūvēšanas ilguma noskaidrošanas

vienādus skrūvēšanas rezultātus var panākt, vienādi ilgu laiku

turot nospiestu ieslēdzēju 9.

Kontaktējiet darbinstrumentu ar uzgriezni vai skrūves

galvu tikai laikā, kad skrūvgriezis ir izslēgts.

binstruments var noslīdēt no uzgriežņa vai skrūves galvas.

 Ja tiek pārtraukta saspiestā gaisa padeve vai samazi-

nās gaisa spiediens, izslēdziet pneimatisko instrumen-

tu. Pārbaudiet saspiestā gaisa spiedienu un, tam paaugsti-

noties līdz optimālajai vērtībai, no jauna iedarbiniet pnei-

matisko instrumentu.

„Forward“ apzīmē griešanās virzienu pa labi.

„Reverse“ apzīmē griešanās virzienu pa kreisi.

F R OBJ_BUCH-275-005.book Page 215 Friday, September 2, 2016 3:02 PM216 | Latviešu 1 609 92A 39M | (2.9.16) Bosch Power Tools Spējas pārslodzes gadījumā ievērojami samazinās pneimatis-

kā instrumenta griešanās ātrums vai arī tas apstājas pavisam,

taču tas neizsauc pneimatiskā dzinēja bojājumus.

Apkalpošana un apkope

Apkalpošana un tīrīšana

 Nepieciešamo tehnisko apkalpošanu un remontu uzti-

ciet vienīgi kvalificētam personālam. Tikai tā iespējams

saglabāt vajadzīgo darba drošības līmeni, strādājot ar

pneimatisko instrumentu.

Ik reizi pēc apkopes ar griešanās ātruma mērierīci pārbaudiet

instrumenta griešanās ātrumu un pārliecinieties, ka tas nera-

da paaugstinātu vibrācijas līmeni.

Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un

Izmantojiet vienīgi Bosch oriģinālās rezerves daļas.

Regulāra tīrīšana (attēls C)

–Regulāri tīriet sietu pneimatiskā instrumenta ievadatverē.

Šim nolūkam izskrūvējiet šļūtenes iemavu 7 un attīriet sie-

tu no putekļiem un netīrumu daļiņām. Tad no jauna ieskrū-

vējiet šļūtenes iemavu.

Saspiestais gaiss satur ūdens un netīrumu daļi-

ņas, kas var izsaukt rūsas veidošanos, kā arī

ņu un ventiļu paātrinātu dilšanu. Lai

to novērstu, iepiliniet pneimatiskā instru-

menta gaisa ievadatverē 5 dažas lāses dzinēju

eļļas. Tad no jauna pievienojiet pneimatisko instrumentu gai-

sa spiedientīklam (skatīt sadaļu „Gaisa padeve“ lappusē 214)

un ļaujiet tam darboties 5–10 sekundes, apslaukot izdalīju-

šos eļļu ar auduma gabaliņu. Ja pneimatiskais instruments

ilgāku laiku nav darbināts, pirms tā lietošanas vienmēr

veiciet iepriekš aprakstīto procedūru.

Regulāra apkalpošana

Kvalificētam speciālistam laiku pa laikam jāpārbauda pneima-

tiskā dzinēja blīvplāksnes un vajadzības gadījumā tās jāap-

Pneimatiskā instrumenta eļļošana

Pneimatiskā instrumenta tiešajai eļļošanai vai eļļas pievieno-

šanai saspiestajam gaisam kondicionēšanas ierīcē lietojama

dzinēju eļļa SAE 10 vai SAE 20.

Pēc aptuveni 100 000 ieskrūvētām skrūvēm instrumenta

triecienmehānisms ir no jauna jāiee

ļļo. Šim nolūkam pagrie-

ziet instrumentu tā, lai tā rokturis būtu vērsts augšup. Ar pie-

mērotu sešstūra stieņatslēgu izskrūvējiet aizdares skrūvi 15,

griežot to pretēji pulksteņa rādītāju kustības virzienam (skatīt

sadaļu „Tehniskie parametri“). Nolejiet izstrādāto eļļu un at-

brīvojieties no tās apkārtējai videi nekaitīgā veidā. Caur aizda-

res skrūves atvērumu iepildiet triecienmehānismā dzinēju eļ-

ļu. Iepildāmās dzinēju eļļas daudzums ir norādīts tabulas ailē

„Dzinēju eļļa“ (skatīt sadaļu „Tehniskie parametri“). Apslau-

kiet izlijušo eļļu ar mīkstu lupatiņu. Stingri ieskrūvējiet atvēru-

mā aizdares skrūvi 15, griežot to pulksteņa rādītāju kustības

Tādu pneimatisko instrumentu eļļošana, kas nepieder pie

sērijas CLEAN Visiem Bosch pneimatiskajiem instrumentiem, kas nepieder

pie sērijas CLEAN (tie ir apgādāti ar īpaša veida pneimatiska-

jiem dzinējiem, kas darbojas bez eļļas piejaukuma pievadā-

majam gaisam), jāpievada saspiestais gaiss, kam sīku pilieni-

ņu veidā pastāvīgi tiek piejaukta eļļa. Šo uzdevumu veic īpaša

saspiestā gaisa eļļošanas ierīce, kas darbojas pneimatiskajam

instrumentam pievienotās saspiestā gaisa kondicionēšanas

ierīces sastāvā (sīkāku informāciju par to var saņemt no fir-

mas, kas ražo kompresorus).

Lai iepazītos ar pilnu augstas kvalitātes piederumu program-

mu, atveriet interneta vietni www.bosch-pt.com vai griezie-

ties kādā no specializētajām tirdzniecības vietām.

Klientu konsultāciju dienests un konsultācijas

Pieprasot konsultācijas un pasūtot rezerves daļas, norādiet

10 zīmju izstrādājuma numuru, kas atrodams uz pneimatiskā

instrumenta marķējuma plāksnītes.

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jau-

tājumiem par izstrādājuma remontu un apkalpošanu, kā arī

par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju

par rezerves daļām var atrast arī interneta vietnē:

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-

labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz-

strādājumiem un to piederumiem.

Robert Bosch SIA Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S LV-1021 Rīga

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie pneimatiskie instrumenti, to piederumi un iesaiņo-

juma materiāli jāsašķiro un jānogādā otrreizējo izejvielu sa-

vākšanas un pārstrādes centrā ekoloģiski drošai pārstrādei.

 Atbrīvojoties no izlietotajām smērvielām un tīrīšanas

līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību

saistītos apsvērumus. Ievērojiet spēkā esošos priekš-

rakstus un noteikumus.

 Atbrīvojieties no nolietotajām dzinēja blīvplāksnēm va-

jadzīgajā veidā! Dzinēja blīvplāksnes satur teflonu. Nesa-

karsējiet blīvplāksnes līdz temperatūrai, kas pārsniedz

400 °C, jo pie augstas temperatūras teflons var izdalīt ve-

Ja pneimatiskais instruments vairs nav derīgs lietošanai, nogā-

dājiet to tuvākajā otrreizējo izejvielu savākšanas un pārstrādes

centrā vai Bosch pilnvarotā tehniskās apkalpošanas iestādē.

Tiesības uz izmaiņām tiek saglabātas.
