Üldised ohutusnõuded suruõhutööriistade kasu-

Enne tarvikute paigaldamist, käi-

tamist, parandamist, hooldamist ja

vahetamist, samuti enne suruõhutööriista läheduses töö-

tamist lugege läbi kõik juhised. Järgnevate ohutusnõuete

eiramise tagajärjeks võivad olla rasked vigastused.

Hoidke ohutusnõuded hoolikalt alles ja edastage need

seadet kasutavale isikule.

 Olge ettevaatlik – seadme kasutamise tõttu võivad

pinnad olla muutunud libedaks ning õhu- või hüdrauli-

kavoolikud võivad põhjustada komistamise ohu. Libise-

mine, komistamine ja kukkumine on töökohal tekkinud vi-

gastuste peamised põhjused.

 Ärge töötage suruõhutööriistaga plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Tooriku töötlemisel võib tekkida sädemeid, mil-

le toimel tolm või aur süttib.

 Suruõhutööriistaga töötamise ajal veenduge, et teised

inimesed on teie töökohast ohutus kauguses. Kui teie

tähelepanu juhitakse kõrvale, võite kaotada kontrolli suru-

Suruõhutööriistade ohutus

 Ärge suunake õhuvoogu kunagi iseenda ega teiste isi-

kute poole ja juhtige külm õhk kätest mööda. Suruõhk

võib tekitada raskeid vigastusi.

 Kontrollige ühenduskohti ja juhtmeid. Kõik tarvikud,

muhvid ja voolikud peavad rõhu ja õhukoguse poolest vas-

tama tehnilistes andmetes toodud nõuetele. Liiga madal

rõhk kahjustab suruõhutööriista tööd, liiga kõrge rõhk võib

põhjustada varalist kahju ja vigastusi.

 Vältige voolikute kokkumurdumist, kokkupigistamist,

kokkupuudet lahustite ja teravate servadega. Hoidke

voolikud eemal kuumusest, õlist ja pöörlevatest osa-

dest. Vigastatud voolik vahetage kohe välja. Kahjustada

saanud suruõhuvoolik võib õhku paiskuda ning seeläbi

seadme kasutajat vigastada. Ülespaiskuv tolm või laastud

võivad tekitada tõsiseid silmakahjustusi.

Veenduge, et voolikuklambrid on alati tugevasti kinni pin-

Kinni pingutamata või kahjustatud voolikuklambrite

tõttu võib õhk voolikust kontrollimatult välja pääseda.

 Olge tähelepanelik, jälgige, mida Te teete, ning toimige

suruõhutööriistage töötades kaalutletult. Ärge kasuta-

ge suruõhutööriista, kui olete väsinud või narkootiku-

mide, alkoholi või ravimite mõju all. Hetkeline tähelepa-

nematus suruõhutööriista kasutamisel võib põhjustada

 Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku-

kaitsevahendite, näiteks hindamisteede kaitsemaski, mit-

telibisevate turvajalatsite, kaitsekiivri või kuulmiskaitseva-

hendite kasutamine vastavalt tööandja juhistele või töö- ja

tervisekaitse nõuetele vähendab vigastuste ohtu.

 Vältige juhuslikku töölerakendamist. Veenduge, et su-

ruõhutööriist on välja lülitatud, enne kui ühendate selle

õhuvarustusega, selle üles tõstate või seda kannate.

Kui hoiate suruõhutööriista kandmisel sõrme lülitil (sis-

se/välja) või ühendate õhuvarustusega sisselülitatud suru-

õhutööriista, võivad tagajärjeks olla tööõnnetused.

 Enne suruõhutööriista sisselülitamist eemaldage regu-

leerimisvõtmed. Reguleerimistarvik, mis asub suruõhu-

tööriista pöörlevas osas, võib kaasa tuua vigastusi.

 Ärge hinnake ennast üle. Võtke stabiilne asend ja säili-

tage kogu aeg tasakaal. Stabiilses asendis olles saate su-

ruõhutööriista ootamatutes olukordades paremini kontrol-

 Kandke sobivat riietust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, riided ja kindad eemal seadme

liikuvatest osadest. Laiad riided, ehted ja pikad juuksed

võivad jääda pöörlevate osade vahele.

 Ärge hingake heitõhku vahetult sisse. Vältige heitõhu

sattumist silma. Suruõhutööriista heitõhk võib sisaldada

vett, õli, metalliosakesi ja kompressorist pärinevat mus-

tust. See võib kahjustada tervist.

Suruõhutööriistade nõuetekohane käsitsemine ja kasuta-

 Tooriku kinnitamiseks ja toestamiseks kasutage kinni-

tusvahendeid või pitskruvi. Kui hoiate toorikut käega kin-

ni või surute seda vastu keha, ei saa te suruõhutööriista

 Ärge avaldage suruõhutööriistale ülekoormust. Kasu-

tage konkreetseks tööks sobivat suruõhutööriista. So-

biva suruõhutööriistaga on töö ettenähtud võimsusvahe-

mikus tõhusam ja ohutum.

 Ärge kasutage suruõhutööriista, mille lüliti (sisse/väl-

ja) on defektne. Suruõhutööriista, mida ei saa enam sisse

või välja lülitada, on ohtlik ja vajab parandamist.

 Enne tööriista seadistamist, tarvikute vahetamist ja

hoiulepanekut katkestage õhuvarustus. See ettevaatus-

abinõu hoiab ära suruõhutööriista soovimatu käivitumise.

 Kasutusvälisel ajal hoidke suruõhutööriistu lastele kät-

tesaamatus kohas. Ärge laske suruõhuseadet kasutada

isikutel, kes ei ole suruõhuseadmega kokku puutunud

ega lugenud kasutusjuhendit. Asjatundmatute isikute

käes on suruõhutööriistad ohtlikud.

 Hooldage suruõhutööriista nõuetekohaselt. Veenduge,

et seadme liikuvad detailid töötavad veatult ja kiildu

kinni, et seadme detailid ei ole murdunud ega kahjusta-

tud määral, mis mõjutab suruõhuseadme töökindlust.

Kahjustada saanud detailid laske parandada enne suru-

õhutööriista kasutuselevõtmist. Paljude õnnetuste põh-

juseks on halvasti hooldatud suruõhutööriistad.

 Kasutage suruõhutööriista, lisatarvikuid, otsakuid jmt

toodud juhiste kohaselt. Seejuures arvestage töötingi-

musi ja konkreetset tegevust. Seeläbi väheneb tolmu

tekkimine, vibratsioon ja müra miinimumini.

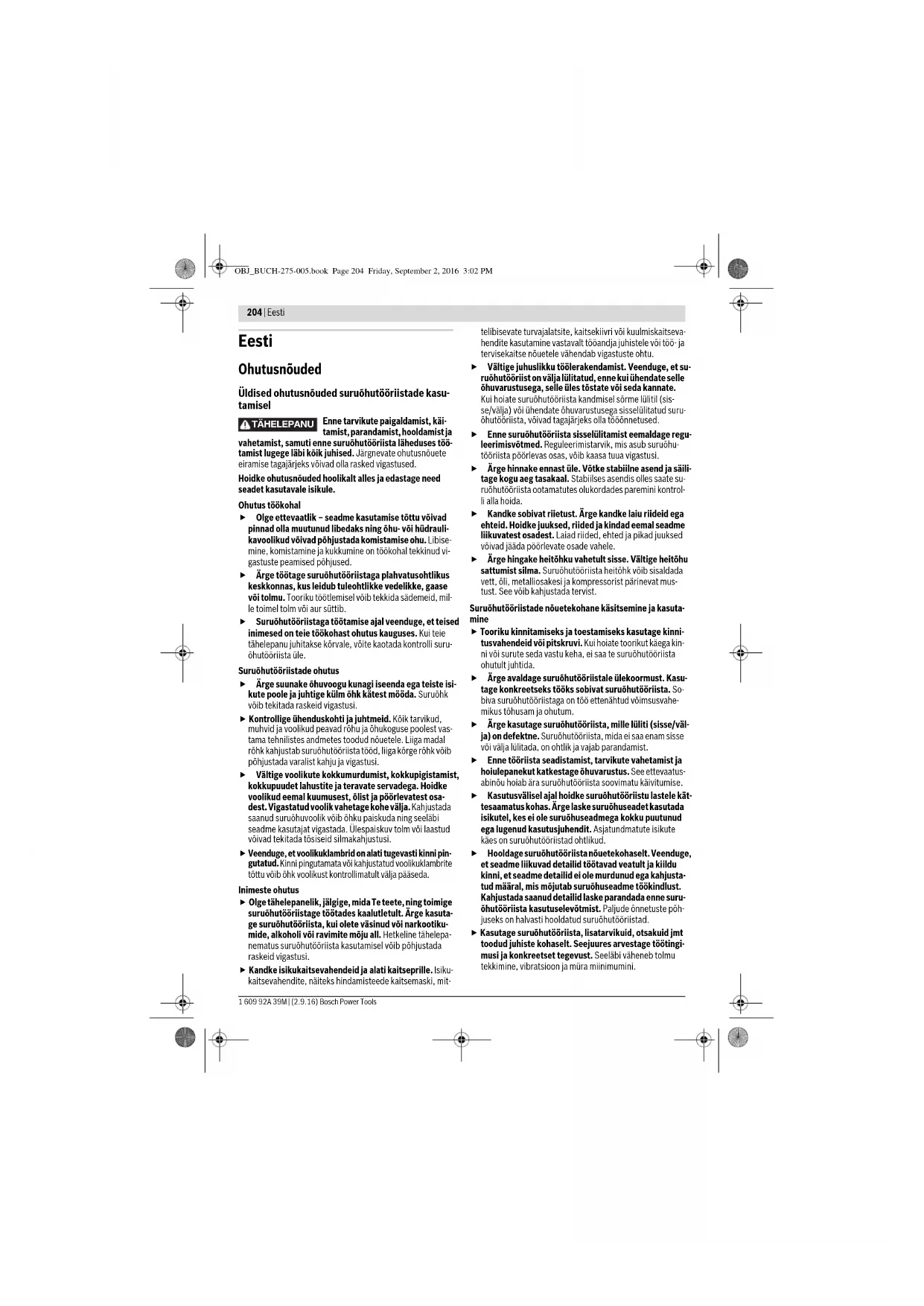

TÄHELEPANU OBJ_BUCH-275-005.book Page 204 Friday, September 2, 2016 3:02 PMEesti | 205

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Suruõhutööriista tohivad kasutada ja seadistada vaid

asjaomase kvalifikatsiooni ja väljaõppega isikud.

 Suruõhutööriista ei tohi modifitseerida. Muudatused

võivad vähendada ohutusabinõude toimet ja suurendada

seadme kasutajale avalduvaid ohte.

 Laske suruõhuseadet parandada üksnes vastava ala as-

jatundjatel, kes kasutavad originaalvaruosi. Nii tagate

suruõhuseadme ohutu töö.

Ohutusnõuded suruõhu-löökmutrikeerajate

 Kontrollige, kas andmesilt on loetav. Vajaduse korral tel-

lige tootjalt uus andmesilt.

 Tooriku, tarviku või suruõhutööriista enda murdumisel

võivad tükid suure kiirusega välja paiskuda.

 Suruõhutööriistaga töötamisel ning suruõhutööriista

parandamisel või hooldamisel ning tarvikute vahetami-

sel tuleb alati kanda löögikindlaid kaitseprille vm sil-

makaitsevahendeid. Vajaliku kaitse tase tuleb iga

konkreetse töö puhul eraldi määrata.

 Ärge kunagi lülitage suruõhuseadet sisse transportimi-

se ajal. Riided või juuksed võivad jääda pöörleva tarviku-

kinnituse vahele ja põhjustada vigastusi.

 Kandke tihedalt ümber käte olevaid kindaid. Suruõhu-

tööriista käepidemed lähevad suruõhuvoo tõttu külmaks.

Soojad käed on vibratsiooni suhtes vähem tundlikud.

Laiad kindad võivad jääda pöörlevate osade vahele.

 Hoidke oma käed eemal otsvõtmete ümbristest ja pöör-

levatest tarvikutest. Ärge hoidke pöörlevat tarvikut või

ajamit kinni. Võite ennast vigastada.

 Olge ettevaatlik kitsastes töötingimustes töötades.

Reaktsioonipöördemomentide tõttu võite kinni jääda ning

muljuda või vigastada saada.

 Seadme kasutaja ja seadet hooldavad isikud peavad

olema füüsiliselt suutelised suruõhuseadet käsitsema,

pidades silmas seadme suurust, kaalu ja võimsust.

 Olge valmis suruõhutööriista ootamatuks kohaltnihku-

miseks, mis on põhjustatud reaktsioonijõududest või

tarviku purunemisest. Hoidke suruõhutööriista tuge-

vasti kinni ja viige oma keha ja käsivarred asendisse,

milles saate reaktsiooijõududele vastu astuda. Need et-

tevaatusabinõud aitavad ära hoida vigastusi.

 Reaktsioonijõudude neutraliseerimiseks kasutage abi-

vahendeid, nt tuge. Kui see ei ole võimalik, kasutage li-

 Õhuvarustuse katkemisel või rõhu alanemisel lülitage

suruõhutööriist välja. Kontrollige rõhku ja kui see on so-

biv, siis lülitage tööriist uuesti sisse.

 Suruõhuseadme kasutamisel võib seadme kasutaja ta-

juda ebameeldivat tunnet kätes, käsivartes, õlgades,

kaelapiirkonnas või teistes kehaosades.

 Suruõhutööriistaga töötamisel võtke mugav ja stabiil-

ne asend, vältige ebasoodsaid asendeid ning säilitage

kogu aeg tasakaal. Pikemaajalise töö korral peaks

seadme kasutaja kehaasendit muutma, see aitab eba-

meeldivat tunnet ja väsimust vältida.

 Kui seadme kasutaja tajub sümptomeid, nagu pidev

halb enesetunne, valud, südamekloppimine, sügelus,

käte-jalgade surisemine, põletav tunne või kangestu-

mine, ei tohi neid tähelepanuta jätta. Seadme kasutaja

peab teavitama tööandjat ja pöörduma arsti poole.

 Löögiprotsessi ajal ärge puudutage liitmikke ega tarvi-

kuid, kuna see võib sisselõikamise, põletuse ja vibrat-

sioonist tingitud vigastuste ohtu suurendada.

 Kasutage üksnes heas seisukorras olevaid liitmikke.

Puudulikus seisukorras liitmikud ja tarvikud võivad löökkru-

vikeerajatega kasutamisel puruneda ja välja paiskuda.

 Varjatult paiknevate elektrijuhtmete, gaasi- või veetoru-

de avastamiseks kasutage sobivaid otsimisseadmeid või

pöörduge kohaliku elektri-, gaasi- või veevarustusfirma

poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektri-

löögioht. Gaasitorustiku vigastamisel plahvatusoht. Veeto-

rustiku vigastamisel materiaalne kahju või elektrilöögioht.

 Vältige kokkupuudet pingestatud elektrijuhtmega. Su-

ruõhutööriist ei ole isoleeritud ja kokkupuude pingestatud

elektrijuhtmega võib põhjustada elektrilöögi.

Smirgeldamisel, saagimisel, puuri-

misel jmt toimingutel tekkiv tolm

võib tekitada vähki, kahjustada loodet või sigivust. Tolm

sisaldab näiteks järgmisi aineid:

– plii pliisisaldusega värvides ja lakkides;

– kristalne ränimuld tellistes, tsemendis jm müüritööde

– arseen ja kromaat keemiliselt töödeldud puidus.

Haigestumise oht sõltub ainetega kokkupuutumise sage-

dusest. Ohu vähendamiseks tuleks töötada üksnes hea venti-

latsiooniga ruumides, kasutades eriomast kaitsevarustust (nt

spetsiaalselt konstrueeritud hingamisteede kaitseseadmeid,

mis filtreerivad ka väikseimaid tolmuosakesi).

 Kandke kuulmiskaitsevahendeid. Müra võib kahjustada

 Tooriku töötlemisel võib tekkida täiendavat müra, mi-

da saab vältida sobivate abinõudega, nt isolatsiooni-

materjalide kasutamisega, kui toorik tekitab vilinatao-

 Kui suruõhutööriistal on helisummuti, tuleb tagada sel-

le kasutamine ja veatu seisund.

 Vibratsioon võib kahjustada närvisüsteemi ja häirida

käsivarte ja käte verevarustust.

 Kui tajute, et teie sõrmed või käsivarred surevad, suri-

sevad, valutavad või lähevad valgeks, siis katkestage

suruõhutööriistaga töötamine, teavitage tööandjat ja

pöörduge arsti poole.

 Ärge kasutage kulunud või halvasti sobivaid ümbrisi ja

pikendusi. See võib kaasa tuua vibratsiooni suurenemise.

 Suruõhutööriista hoidmiseks kasutage võimaluse kor-

ral alust, vedruga stabilisaatorit vm.

 Hoidke suruõhutööriista mitte liige tugeva, kuid kindla

haardega. Vibratsioon võib olla seda suurem, mida tuge-

vamini tööriista hoiate.

TÄHELEPANU OBJ_BUCH-275-005.book Page 205 Friday, September 2, 2016 3:02 PM206 | Eesti 1 609 92A 39M | (2.9.16) Bosch Power Tools  Universaalsete pöördmuhvide kasutamisel tuleb kasu-

tusele võtta lukustustihvtid. Kasutage Whipcheck-voo-

likukinniteid, et tagada kaitse juhul, kui ühendus vooli-

ku ja suruõhuseadme või voolikute vahel lahti tuleb.

 Ärge kandke suruõhuseadet kunagi voolikust.

 Kui soovite suruõhutööriista käitada riputusseadises,

kinnitage see esmalt kinnitusseadisesse ja alles seejä-

rel ühendage õhuvarustusega. Sellega hoiate ära tööriis-

ta soovimatu töölerakendamise.

Järgnevad sümbolid võivad olla suruõhuseadme kasutamise

jaoks olulised. Pidage palun sümbolid ja nende tähendus

meeles. Sümbolite õige tõlgendus aitab Teil suruõhuseadet

käsitseda paremini ja ohutumalt.

Seadme ja selle funktsioonide kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi lu-

geda. Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või

Avage ümbris suruõhuseadme joonistega ja jätke see kasutus-

juhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Suruõhuseade on ette nähtud nimetatud mõõtudega kruvide

sisse- ja väljakeeramiseks, samuti mutrite pingutamiseks ja

Seadme kasutamine muul otstarbel, näiteks puurimiseks, se-

gamiseks, lihvimiseks, on keelatud.

Suruõhuseadme osade numeratsiooni aluseks on jooniste le-

5 Ühendustuts õhu sisselaskeava juures

8 Õhu väljumisava koos mürasummutiga

9 Lüliti (sisse/välja)

11 Padruni lukustusrõngas

12 Tarvik (nt: DIN 3129 nõuetele vastav otsvõtmete komp-

lekt kuuskantkruvide jaoks)

14 Juurdetuleva õhu voolik

15 Lukustuskruvi Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-kute täieliku loetelu leiate meie lisatarvikute kataloogist. Sümbol Tähendus

 Enne tarvikute paigaldamist, käita-

mist, parandamist, hooldamist ja

vahetamist, samuti enne suruõhu-

tööriista läheduses töötamist luge-

ge läbi kõik juhised. Ohutusnõuete

ja juhiste eiramise tagajärjeks võivad

olla rasked vigastused.

 Kandke kuulmiskaitsevahendeid.

Müra võib kahjustada kuulmist.

 Kandke kaitseprille.

mm millimeeter Pikkus

pööret või liikumist minutis Tühikäigupöörded

Suhtelise helitugevu-

QC Kiirvahetuspadrun

Sisekuuskandi sümbol

 Välisnelikandi sümbol

Kinnitame ainuvastutajatena, et punktis „Tehnilised andmed“

kirjeldatud toode vastab kõikidele direktiivi 2006/42/EÜ ja

selle muudetud redaktsioonide asjakohastele sätetele ning on

kooskõlas järgmiste standarditega: EN ISO 11148-6.

Tehniline toimik (2006/42/EÜ) saadaval:

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN ISO 11148 kohase mõõtemeetodi järgi ja seda saab kasuta-

da suruõhutööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase esineb elektrilise tööriista kasutamisel peamisteks ettenähtud töödeks. Kui suruõhutööriista kasutatak-

se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsu-

gune. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil suruõhutööriist oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem.

Kaitseks vibratsiooni mõju eest võtke tarvitusele täiendavaid kaitsemeetmeid, näiteks hooldage suruõhutööriista ja tarvikuid pii-

savalt, hoidke käed soojas, tagage sujuv töökorraldus.

Voolikuliitmiku ühenduskeere

Andmed müra/vibratsiooni kohta

Müratase määratud kooskõlas standardiga EN ISO 15744.

Suruõhutööriista A-filtriga korrigeeritud müratase

wA Mõõtemääramatus K Kandke kuulmiskaitsevahendeid!

(kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks tehtud kooskõlas standardiga EN 28927:

Lubatud suurusega kruvide ja mutrite pingutami-

OBJ_BUCH-275-005.book Page 207 Friday, September 2, 2016 3:02 PM208 | Eesti 1 609 92A 39M | (2.9.16) Bosch Power Tools Montaaž

Seadised ohutu käsitsemise tagamiseks

 Kui soovite suruõhuseadet kasutada riputus- või kinni-

tusseadises, veenduge, et kinnitate selle enne õhuva-

rustusega ühendamist seadise külge. Nii hoiate ära

seadme soovimatu käivitamise.

Riputuskaare 3 abil saate kinnitada suruõhuseadme riputus-

– Keerake ülemised eesmised kruvid 1 sobiva sisekuuskant-

võtmega (vt „Tehnilised andmed“) suruõhuseadme korpu-

sest vastupäeva välja. Eemaldage alusseibid 2 ja asetage

need kruvidele 1. Kruvige riputuskaar 3 kruvide ja alussei-

bidega päripäeva suruõhuseadme korpuse külge.

 Kontrollige regulaarselt riputuskaare ja riputusseadise

Õhuvarustusega ühendamine

 Veenduge, et õhusurve ei ole väiksem kui 6,3 baari

(91 psi), kuna suruõhutööriist on ette nähtud kasuta-

miseks sellel survel.

Täiesvõimsuse tagamiseks tuleb kinni pidada tabelis „Tehnili-

sed andmed“ esitatud vooliku siseava ja ühenduskeerme

mõõtudest. Täisvõimsuse säilitamiseks tuleb kasutada üks-

nes kuni 4 m pikkuseid voolikuid.

Suruõhk peab olema vaba võõrkehadest ja niiskusest, et

kaitsta suruõhuseadet kahjustuste, määrdumise ja rooste tek-

Märkus: Vajalik on suruõhu hooldusüksuse kasutamine. See

tagab suruõhutööriistade veatu toimimise.

Pidage kinni hooldusüksuse kasutusjuhendist.

Kõik armatuurid, ühendusjuhtmed ja voolikud peavad olema

rõhu ja vajaliku õhukoguse jaoks kohandatud.

Vältige juhtmete kokkupigistamist, kokkukäänamist ja rebi-

Kahtluse korral kontrollige sisselülitatud tööriista rõhku õhu

sisselaskeava juures manomeetriga.

Õhuvarustuse ühendamine suruõhuseadmega

–Eemaldage kate 6 õhu sisselaskeava küljes olevalt ühen-

– Keerake voolikunippel 7 õhu sisselaskeava küljes olevasse

Et vältida suruõhuseadme sisemiste ventiiliosade kahjus-

tamist, tuleks voolikunipli 7 sisse- ja väljakeeramisel õhu

sisselaskeava küljes olevasse ühendustutsi 5 lehtvõtmega

(ava laius 22 mm) vastu hoida.

– Vabastage voolikuklambrid 13 õhuvooliku küljes 14, kinni-

tage õhuvoolik voolikunipli 7 külge ja pingutage voolikuk-

Märkus: Kinnitage õhuvoolik alati kõigepealt suruõhuseadme

külge, alles siis hooldusüksuse külge.

 Tarviku paigaldamisel veenduge, et tarvik tarvikukinni-

se kindlalt, võib see lahti tulla ja kontrollimatuks osutuda.

–Lükake tarvik 12 üle padruni 10 nelikandi. Veenduge, et lu-

Kasutage üksnes sobiva kinnitusega tarvikuid (vt „Tehnilised

oleva tarviku lõdvendamiseks lööge tarvikut kergelt kum-

Suruõhutööriist töötab optimaalselt survel 6,3 baari (91 psi),

mis on mõõdetud sisselülitatud suruõhutööriista õhu sisselas-

 Enne suruõhuseadme sisselülitamist pöörake tähele-

panu ka seadistatud pöörlemissuunale. Kui soovite näi-

teks kruvi lahti keerata ja pöörlemissuund on seadistatud

nii, et kruvi keeratakse sisse, võib see kaasa tuua suruõhu-

seadme äkilise kontrollimatu liikumise.

Pöörlemissuuna ja pöördemomendi reguleerimine

Reverslülitiga 4 saab reguleerida nii pöörlemissuunda kui ka

 Reverslülitit käsitsege ainult siis, kui suruõhuseadme

– Parem käik: Kruvide ja mutrite sissekeeramiseks pöörake

reverslülitit 4 päripäeva asendisse 1 (madalaim pöörde-

moment), 2 või kuni lõpuni (kõrgeim pöördemoment).

– Vasak käik: Kruvide ja mutrite väljakeeramiseks pöörake

reverslülitit 4 vastupäeva.

0 607 450 615/... 616/... 618/... 619

– Parem käik: Kruvide ja mutrite sissekeeramiseks pöörake

reverslülitit 4 vastupäeva asendisse 1 (madalaim pöörde-

moment), asendisse 2 või lõpuni asendisse 3 (kõrgeim

– Vasak käik: Kruvide ja mutrite lahti- ja väljakeeramiseks

pöörake reverslülitit 4 päripäeva.

Energia säästmiseks lülitage suruõhutööriist sisse ainult siis,

„Forward“ tähistab paremat käiku.

„Reverse“ tähistab vasakut käiku.

F R OBJ_BUCH-275-005.book Page 208 Friday, September 2, 2016 3:02 PMEesti | 209 Bosch Power Tools 1 609 92A 39M | (2.9.16) Märkus: Kui suruõhuseade näiteks pärast pikemat tööseisa-

kut ei käivitu, katkestage õhuvarustus ja keerake mootorit

padrunist 10 mitu korda läbi. See kõrvaldab adhesioonijõud.

– Suruõhuseadme sisselülitamiseks vajutage lülitile (sis-

– Suruõhuseadme väljalülitamiseks vabastage lüliti (sis-

Märkus: Pöördemomendi vajalik seadistus ja kru-

vikeeramisprotsessi kestus sõltub kruviühenduse liigist ja se-

da saab kõige paremini kindlaks teha praktilise katse käigus.

Kontrollige proovikruvikeeramist elektroonilise

pöördemomendimõõturi või pöördemomendivõtmega. Nii-

pea kui olete kruvikeeramisprotsessi optimaalse pöördemo-

mendi ja kestuse kindlaks teinud, peate samasuguste kruvi-

keeramisprotsesside puhul hoidma lülitit (sisse/välja) 9 all

 Mutrile/kruvile asetamisel peab seade olema välja lüli-

tatud. Pöörlevad tarvikud võivad mutrilt/kruvilt maha libi-

 Õhuvarustuse katkemisel või rõhu alanemisel lülitage

suruõhutööriist välja. Kontrollige rõhku ja kui see on so-

biv, siis lülitage tööriist uuesti sisse.

Äkitselt tekkiv koormus põhjustab pöörete alanemise või

seadme seiskumise, kuid see ei kahjusta mootorit.

Hooldus ja teenindus

 Hooldus- ja parandustöid laske teha üksnes kvalifitsee-

ritud tehnikutel. Nii tagate suruõhuseadme ohutu töö.

Iga kord pärast hooldust kontrollige pöörete arvu pöörete ar-

vu mõõturi abil ja veenduge, et suruõhutööriista vibratsioon ei

Boschi volitatud parandustöökojas tehakse need tööd kiiresti

Kasutage üksnes Boschi originaalvaruosi.

Regulaarne puhastamine (vt joonist C)

– Puhastage regulaarselt suruõhuseadme õhu sisselaskeava

küljes olevat filtrit. Selleks kruvige maha voolikunippel 7 ja

eemaldage filtri küljest mustuse- ja tolmuosakesed. Kruvi-

ge seejärel voolikunippel uuesti kinni.

Suruõhus sisalduvad vee- ja mustuseosakesed

tekitavad roostet ja põhjustavad lamellide,

ventiilide jmt kulumist. Selle vältimiseks tuleks

õhu sisselaskeava 5 paari tilga mootoriõliga

õlitada. Ühendage suruõhuseade uuesti õhu-

varustusega (vt „Õhuvarustusega ühendamine“, lk 208) ja

laske sel 5 –10 s töötada, pühkides väljavoolava õli rätikuga

ära. Kui suruõhuseadet ei kasutata pikemat aega, tuleks

seda protseduuri alati läbi viia.

Mootorilamellid tuleb kvalifitseeritud tehnikutel regulaarselt

üle kontrollida ja vajaduse korral välja vahetada lasta.

Suruõhuseadme määrimine

Suruõhuseadme otsemäärimiseks või hooldusüksusesse se-

gamiseks tuleb kasutada mootoriõli SAE 10 või SAE 20.

Pärast umbes 100 000 kruvi/mutri keeramist tuleb löögimeh-

hanismi uuesti määrida. Selleks keerake löökmutrikeeraja nii,

et käepide on suunatud üles. Keerake lukustuskruvi 15 sobiva

sisekuuskantvõtmega (vt „Tehnilised andmed“) vastupäeva

välja. Eemaldage vanaõli ja kõrvaldage see keskkonnasäästli-

kult. Valage mootoriõli läbi lukustuskruvi ava löögimehhanis-

mi. Lisatava mootoriõli koguse leiate tehniliste andmete tabe-

li vastavalt realt (vt „Tehnilised andmed“). Üleliigne õli eemal-

dage pehme lapiga. Keerake lukustuskruvi 15 päripäeva

Selliste suruõhutööriistade määrimine, mis ei kuulu

Kõikide Boschi suruõhuseadmete puhul, mis ei kuulu CLEAN-

sarja (suruõhumootori eriliik, mis töötab õlivaba suruõhuga),

tuleks suruõhule pidevalt juurde segada õliaerosooli. Selleks

vajalik suruõhuõlitaja asub suruõhu hooldusüksuses (lisatea-

vat saate kompressori tootjalt).

Täieliku teabe lisatarvikute kohta saate Internetist aadressi-

del www.bosch-pt.com või edasimüüjalt.

Klienditeenindus ja müügijärgne nõustamine

Järelepärimiste esitamisel ja tagavaraosade tellimisel näida-

ke kindlasti ära suruõhuseadme andmesildil olev 10-kohaline

Klienditeeninduses vastatakse toote paranduse ja hoolduse

ning varuosade kohta esitatud küsimustele. Joonised ja teabe

varuosade kohta leiate ka veebisaidilt:

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus-

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Kasutuskõlbmatuks muutunud seadmete käitlus

Suruõhuseade, lisatarvikud ja pakend tuleks suunata kesk-

konnasõbralikku taaskasutussüsteemi.

 Määrdeained ja puhastusvahendid utiliseerige kesk-

konda säästval viisil. Järgige kasutusriigis kehtivaid

 Utiliseerige mootorilamellid nõuetekohaselt! Mootori-

lamellid sisaldavad teflonit. Ärge kuumutage neid üle

400 °C, kuna vastasel juhul võivad tekkida tervistkahjus-

Kui suruõhuseade on kasutusressursi ammendanud, toimeta-

ge see ümbertöötluskeskusse või tagastage Boschi volitatud

Tootja jätab endale õiguse muudatuste tegemiseks.
