GEBRUIKSAANWIJZING GDS 18 E Professional BOSCH

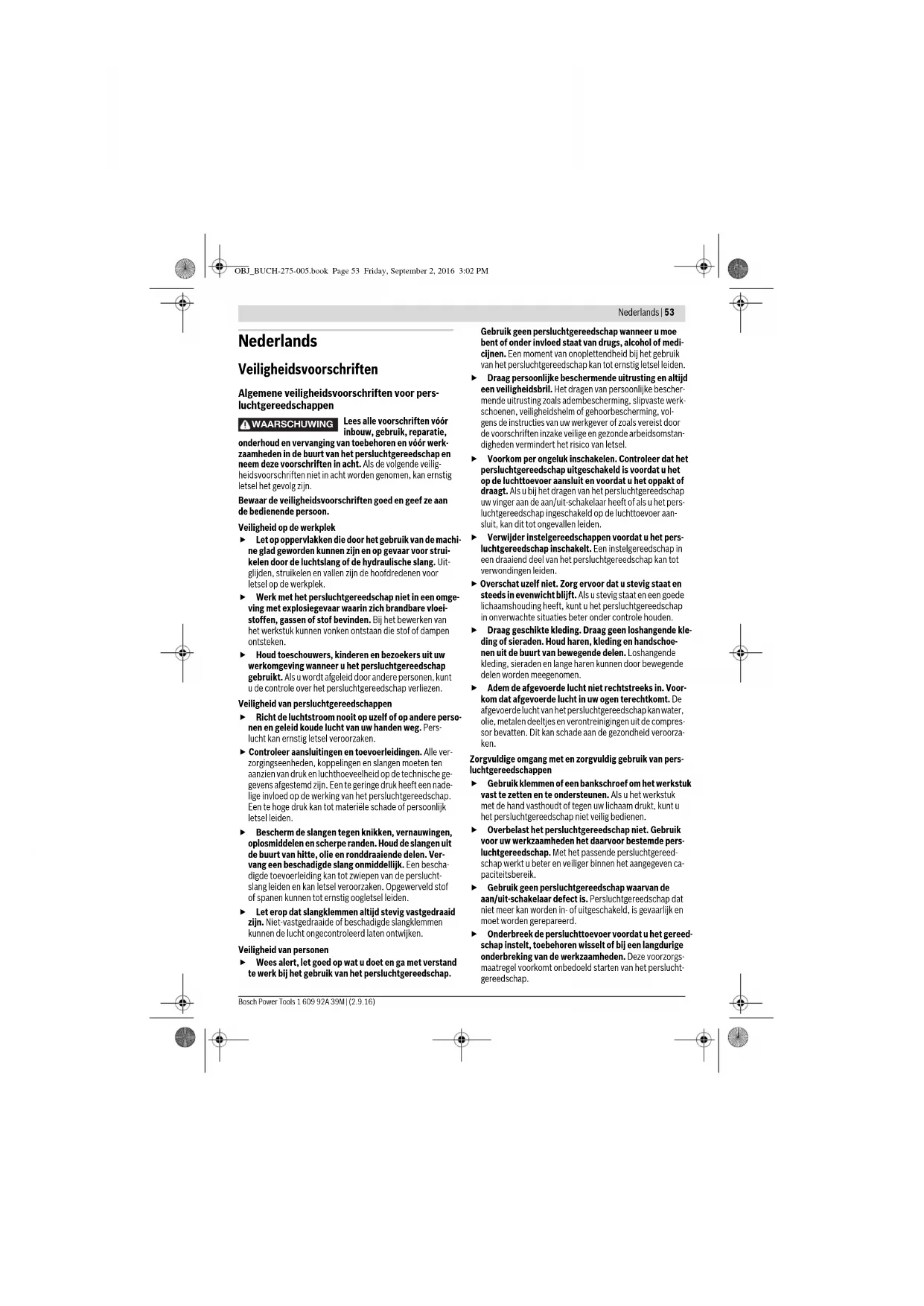

OBJ_BUCH-275-005.book Page 52 Friday, September 2, 2016 3:02 PMNederlands | 53 Bosch Power Tools 1 609 92A 39M | (2.9.16) Nederlands

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor pers-

Lees alle voorschriften vóór

inbouw, gebruik, reparatie,

onderhoud en vervanging van toebehoren en vóór werk-

zaamheden in de buurt van het persluchtgereedschap en

neem deze voorschriften in acht. Als de volgende veilig-

heidsvoorschriften niet in acht worden genomen, kan ernstig

letsel het gevolg zijn.

Bewaar de veiligheidsvoorschriften goed en geef ze aan

de bedienende persoon.

Veiligheid op de werkplek

 Let op oppervlakken die door het gebruik van de machi-

ne glad geworden kunnen zijn en op gevaar voor strui-

kelen door de luchtslang of de hydraulische slang. Uit-

glijden, struikelen en vallen zijn de hoofdredenen voor

letsel op de werkplek.

 Werk met het persluchtgereedschap niet in een omge-

ving met explosiegevaar waarin zich brandbare vloei-

stoffen, gassen of stof bevinden. Bij het bewerken van

het werkstuk kunnen vonken ontstaan die stof of dampen

 Houd toeschouwers, kinderen en bezoekers uit uw

werkomgeving wanneer u het persluchtgereedschap

gebruikt. Als u wordt afgeleid door andere personen, kunt

u de controle over het persluchtgereedschap verliezen.

Veiligheid van persluchtgereedschappen

 Richt de luchtstroom nooit op uzelf of op andere perso-

nen en geleid koude lucht van uw handen weg. Pers-

lucht kan ernstig letsel veroorzaken.

 Controleer aansluitingen en toevoerleidingen. Alle ver-

zorgingseenheden, koppelingen en slangen moeten ten

aanzien van druk en luchthoeveelheid op de technische ge-

gevens afgestemd zijn. Een te geringe druk heeft een nade-

lige invloed op de werking van het persluchtgereedschap.

Een te hoge druk kan tot materiële schade of persoonlijk

 Bescherm de slangen tegen knikken, vernauwingen,

oplosmiddelen en scherpe randen. Houd de slangen uit

de buurt van hitte, olie en ronddraaiende delen. Ver-

vang een beschadigde slang onmiddellijk. Een bescha-

digde toevoerleiding kan tot zwiepen van de perslucht-

slang leiden en kan letsel veroorzaken. Opgewerveld stof

of spanen kunnen tot ernstig oogletsel leiden.

 Let erop dat slangklemmen altijd stevig vastgedraaid

zijn. Niet-vastgedraaide of beschadigde slangklemmen

kunnen de lucht ongecontroleerd laten ontwijken.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het persluchtgereedschap.

Gebruik geen persluchtgereedschap wanneer u moe

bent of onder invloed staat van drugs, alcohol of medi-

cijnen. Een moment van onoplettendheid bij het gebruik

van het persluchtgereedschap kan tot ernstig letsel leiden.

 Draag persoonlijke beschermende uitrusting en altijd

een veiligheidsbril. Het dragen van persoonlijke bescher-

mende uitrusting zoals adembescherming, slipvaste werk-

schoenen, veiligheidshelm of gehoorbescherming, vol-

gens de instructies van uw werkgever of zoals vereist door

de voorschriften inzake veilige en gezonde arbeidsomstan-

digheden vermindert het risico van letsel.

 Voorkom per ongeluk inschakelen. Controleer dat het

persluchtgereedschap uitgeschakeld is voordat u het

op de luchttoevoer aansluit en voordat u het oppakt of

draagt. Als u bij het dragen van het persluchtgereedschap

uw vinger aan de aan/uit-schakelaar heeft of als u het pers-

luchtgereedschap ingeschakeld op de luchttoevoer aan-

sluit, kan dit tot ongevallen leiden.

 Verwijder instelgereedschappen voordat u het pers-

luchtgereedschap inschakelt. Een instelgereedschap in

een draaiend deel van het persluchtgereedschap kan tot

verwondingen leiden.

 Overschat uzelf niet. Zorg ervoor dat u stevig staat en

steeds in evenwicht blijft. Als u stevig staat en een goede

lichaamshouding heeft, kunt u het persluchtgereedschap

in onverwachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, sieraden en lange haren kunnen door bewegende

delen worden meegenomen.

 Adem de afgevoerde lucht niet rechtstreeks in. Voor-

kom dat afgevoerde lucht in uw ogen terechtkomt. De

afgevoerde lucht van het persluchtgereedschap kan water,

olie, metalen deeltjes en verontreinigingen uit de compres-

sor bevatten. Dit kan schade aan de gezondheid veroorza-

Zorgvuldige omgang met en zorgvuldig gebruik van pers-

 Gebruik klemmen of een bankschroef om het werkstuk

vast te zetten en te ondersteunen. Als u het werkstuk

met de hand vasthoudt of tegen uw lichaam drukt, kunt u

het persluchtgereedschap niet veilig bedienen.

 Overbelast het persluchtgereedschap niet. Gebruik

voor uw werkzaamheden het daarvoor bestemde pers-

luchtgereedschap. Met het passende persluchtgereed-

schap werkt u beter en veiliger binnen het aangegeven ca-

 Gebruik geen persluchtgereedschap waarvan de

aan/uit-schakelaar defect is. Persluchtgereedschap dat

niet meer kan worden in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

 Onderbreek de persluchttoevoer voordat u het gereed-

schap instelt, toebehoren wisselt of bij een langdurige

onderbreking van de werkzaamheden. Deze voorzorgs-

maatregel voorkomt onbedoeld starten van het perslucht-

WAARSCHUWING OBJ_BUCH-275-005.book Page 53 Friday, September 2, 2016 3:02 PM54 | Nederlands

1 609 92A 39M | (2.9.16) Bosch Power Tools

 Bewaar niet-gebruikte persluchtgereedschappen bui-

ten het bereik van kinderen. Laat het persluchtgereed-

schap niet gebruiken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet gelezen heb-

ben. Persluchtgereedschappen zijn gevaarlijk als deze

door onervaren personen worden gebruikt.

 Onderhoud het persluchtgereedschap zorgvuldig.

Controleer of bewegende delen van het persluchtge-

reedschap correct functioneren en niet vastklemmen

en of onderdelen zodanig gebroken of beschadigd zijn

dat de werking van het gereedschap nadelig wordt be-

envloed. Laat beschadigde delen repareren voordat u

het persluchtgereedschap gebruikt. Veel ongevallen

hebben hun oorzaak in slecht onderhouden persluchtge-

 Gebruik persluchtgereedschap, toebehoren, inzetge-

reedschappen, enz. overeenkomstig deze aanwijzin-

gen. Houd daarbij rekening met de arbeidsomstandig-

heden en de uit te voeren werkzaamheden. Daarmee

worden stofontwikkeling, trillingen en geluidsontwikkeling

zo veel mogelijk beperkt.

 Het persluchtgereedschap mag uitsluitend worden in-

gericht, ingesteld en gebruikt door gekwalificeerde en

daartoe opgeleide bedieners.

 Het persluchtgereedschap mag niet veranderd wor-

den. Veranderingen kunnen de werkzaamheid van de vei-

ligheidsmaatregelen verminderen en de risico's voor de

 Laat het persluchtgereedschap alleen repareren door

gekwalificeerd, vakkundig personeel en alleen met ori-

ginele vervangingsonderdelen. Daarmee wordt gewaar-

borgd dat de veiligheid van het persluchtgereedschap in

Veiligheidsvoorschriften voor persluchtslag-

 Controleer of het typeplaatje leesbaar is. Vraag indien

nodig een nieuw plaatje aan bij de fabrikant.

 Bij een breuk van werkstuk of toebehoren kunnen de-

len met hoge snelheid naar buiten geslingerd worden.

 Tijdens het gebruik, bij reparatie- en onderhoudswerk-

zaamheden en bij het vervangen van toebehoren van

het persluchtgereedschap moet altijd een slagvaste

oogbescherming worden gedragen. De graad van de

vereiste bescherming moet voor elke afzonderlijke

toepassing apart worden beoordeeld.

 Schakel het persluchtgereedschap nooit in terwijl u het

draagt. Ronddraaiende gereedschapopname kan kleding

of haren opwikkelen en tot verwondingen leiden.

 Draag nauw sluitende handschoenen. Handgrepen van

persluchtgereedschappen worden door de persluchtstro-

ming koud. Warme handen zijn minder gevoelig voor trillin-

gen. Wijde handschoenen kunnen door ronddraaiende de-

len worden meegenomen.

 Houd uw handen uit de buurt van de houders van de

steeksleutels en draaiende inzetgereedschappen.

Houd nooit het ronddraaiende inzetgereedschap of de

aandrijving vast. Anders kan letsel het gevolg zijn.

 Wees voorzichtig bij werkomstandigheden met weinig

ruimte. Door reactiedraaimomenten en daardoor veroor-

zaakt vastklemmen of vastknellen kan letsel optreden.

 De bediener en het onderhoudspersoneel moeten de

omvang, het gewicht en het vermogen van het pers-

luchtgereedschap fysiek kunnen hanteren.

 Wees bedacht op onverwachte bewegingen van het

persluchtgereedschap, die als gevolg van reactie-

krachten of de breuk van het inzetgereedschap kunnen

optreden. Houd het persluchtgereedschap goed vast

en breng uw lichaam en uw armen in een positie waarin

u deze bewegingen kunt opvangen. Met deze voorzorgs-

maatregelen kunt u letsel voorkomen.

 Gebruik hulpmiddelen voor de opname van reactiemo-

menten, bijvoorbeeld een steunvoorziening. Als dit

niet mogelijk is, gebruikt u een extra handgreep.

 Schakel het persluchtgereedschap uit bij een onder-

breking van de luchttoevoer op bij een vermindering

van de bedrijfsdruk. Controleer de bedrijfsdruk en start

het gereedschap opnieuw bij optimale bedrijfsdruk.

 Bij het gebruik van het persluchtgereedschap kan de

bediener bij de uitvoering van de werkzaamheden een

onaangenaam gevoel in zijn handen, armen, schou-

ders, nek of andere lichaamsdelen ondervinden.

 Neem voor de werkzaamheden met dit persluchtge-

reedschap een gemakkelijke houding aan, let erop dat

u stevig staat en voorkom een ongunstige stand of een

stand waarbij het moeilijk is om uw evenwicht te be-

houden. De bediener dient tijdens langdurige werk-

zaamheden zijn lichaamshouding te veranderen. Dit

kan helpen om onaangenaamheden en vermoeidheid

 Als de bediener bij zichzelf symptomen als voorduren-

de misselijkheid, ongemak, hartkloppingen, pijn, tinte-

len, doofheid, branderigheid of stijfheid waarneemt,

mogen deze waarschuwingstekens niet genegeerd

worden. De bediener moet deze aan zijn werkgever

meedelen en een arts raadplegen.

 Raak geen grepen of accessoires tijdens de slagbewer-

king aan omdat dit het gevaar door snijden, verbran-

den of verwondingen door trillingen kan verhogen.

 Gebruik uitsluitend slaggrepen in goede staat. Een ge-

brekkige toestand van handgrepen en accessoires kan er-

toe leiden dat deze bij het gebruik met slagschroeven-

draaiers breken en uitgeslingerd worden.

 Gebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade.

OBJ_BUCH-275-005.book Page 54 Friday, September 2, 2016 3:02 PMNederlands | 55

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Voorkom contact met een spanningvoerende leiding.

Het persluchtgereedschap is niet geïsoleerd. Contact met

een spanningvoerende leiding kan tot een elektrische

De bij het schuren, zagen,

slijpen, boren en dergelijke

werkzaamheden vrijkomende stof kan kankerverwek-

kend zijn, ongeboren leven beschadigen of het erfelijk

materiaal veranderen. Enkele van de in dit stof aanwezige

– Lood in loodhoudende verven en lakken;

– Kristallijne kiezelaarde in baksteen, cement en andere

– Arseen en chromaat in chemisch behandeld hout.

Het risico van een aandoening is ervan afhankelijk, hoe

vaak u aan deze stoffen bent blootgesteld. Ter beperking van

het gevaar dient u alleen in goed geventileerde ruimten met

de juiste beschermende uitrusting te werken (bijvoorbeeld

met speciaal geconstrueerde adembeschermingsapparaten,

die ook de kleinste stofdeeltjes uitfilteren).

 Draag een gehoorbescherming. De blootstelling aan la-

waai kan gehoorverlies tot gevolg hebben.

 Bij werkzaamheden aan het werkstuk kan een extra la-

waaibelasting ontstaan die door geschikte maatrege-

len voorkomen kan worden, zoals het gebruik van isola-

tiematerialen bij rammelgeluiden aan het werkstuk.

 Als het persluchtgereedschap over een geluiddemper

beschikt, moet er altijd voor worden gezorgd dat deze

tijdens het gebruik van het persluchtgereedschap aan-

wezig is en zich in een goede arbeidstoestand bevindt.

 De inwerking van trillingen kan zenuwbeschadigingen

en storingen in de bloedcirculatie in handen en armen

 Als u vaststelt dat de huid bij uw vingers of handen doof

wordt, tintelt, pijn doet of wit wordt, dient u de werk-

zaamheden met het persluchtgereedschap te beëindi-

gen, uw werkgever op de hoogte te stellen en een arts

 Gebruik geen versleten of slecht passende houders en

verlengingen. Dit kan tot een versterking van de trillingen

 Gebruik ter ondersteuning van het gewicht van het

persluchtgereedschap indien mogelijk een standaard,

een veerbalans of een compensatievoorziening.

 Houd het persluchtgereedschap niet al te stevig, maar

zeker vast, met inachtneming van de vereiste hand-re-

actiekrachten. De trillingen kunnen sterker worden naar-

mate u het gereedschap steviger vasthoudt.

 Als universele draaikoppelingen (klauwkoppelingen)

worden gebruikt, moeten blokkeerstiften worden toe-

gepast. Gebruik een antizweepslagset ter bescher-

ming in het geval van een defect van de verbinding tus-

sen de slang en het persluchtgereedschap of tussen

 Draag het persluchtgereedschap nooit aan de kabel.

 Als u het persluchtgereedschap in een ophangvoorzie-

ning wilt gebruiken, dient u erop te letten dat u het

eerst in de voorziening bevestigt voordat u het op de

persluchttoevoer aansluit. Daardoor voortkomt u dat u

het gereedschap per ongeluk inschakelt.

De volgende symbolen kunnen voor het gebruik van het pers-

luchtgereedschap van belang zijn. Zorg ervoor dat u de sym-

bolen en hun betekenis herkent. Het juiste begrip van de sym-

bolen helpt u het persluchtgereedschap goed en veilig te

WAARSCHUWING Symbool Betekenis

 Lees alle voorschriften vóór in-

bouw, gebruik, reparatie, onder-

houd en vervanging van toebeho-

ren en vóór werkzaamheden in de

buurt van het persluchtgereed-

schap en neem deze voorschriften

in acht. Als de veiligheidsvoorschrif-

ten en aanwijzigen niet in acht wor-

den genomen, kan ernstig letsel het

 Draag een gehoorbescherming. De

blootstelling aan lawaai kan gehoor-

verlies tot gevolg hebben.

 Draag een veiligheidsbril.

OBJ_BUCH-275-005.book Page 55 Friday, September 2, 2016 3:02 PM56 | Nederlands 1 609 92A 39M | (2.9.16) Bosch Power Tools Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

Vouw de uitvouwbare pagina met de afbeelding van het pers-

luchtgereedschap open en laat deze pagina opengevouwen

terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd voor het indraaien en

losdraaien van schroeven en voor het vastdraaien en losdraaien

van moeren met de aangegeven afmetingen en capaciteiten.

Andere toepassingen zoals boren, mengen en schuren zijn

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het persluchtgereedschap op de pagina met afbeeldingen.

4 Draairichtingschakelaar

5 Aansluitstuk aan luchtingang

8 Luchtafvoer met geluiddemper

9 Aan/uit-schakelaar

10 Gereedschapopname

11 Springring aan de gereedschapopname

12 Inzetgereedschap (bijv. dopsleutel volgens DIN 3129

14 Luchttoevoerslang

Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma. Conformiteitsverklaring

We verklaren op onze verantwoordelijkheid dat het onder

„Technische gegevens” beschreven product aan alle desbe-

treffende bepalingen van de richtlijn 2006/42/EG inclusief

van de wijzigingen ervan voldoet en met de volgende normen

overeenstemt: EN ISO 11148-6.

Symbool voor buitenvier-

UNF Amerikaanse fijne schroef-

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN ISO 11148 genormeerde meetmethode

en kan worden gebruikt om persluchtgereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschat-

ting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het persluchtgereedschap. Als echter het pers-

luchtgereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschap-

pen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperi-

ode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het perslucht-

gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelas-

ting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud

van persluchtgereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Persluchtslagmoeraanzetter

Onbelast toerental n

Verlenging uitgaande as

Max. werkdruk aan gereedschap

Aansluitschroefdraad van slangaansluiting

Luchtverbruik onbelast

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN ISO 15744.

Het A-gewogen geluidsniveau van het persluchtge-

reedschap bedraagt kenmerkend:

pA Geluidsvermogenniveau L

wA Onzekerheid K Draag een gehoorbescherming!

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 28927:

Vastdraaien van schroeven en moeren van de

maximaal toegestane maat:

OBJ_BUCH-275-005.book Page 57 Friday, September 2, 2016 3:02 PM58 | Nederlands 1 609 92A 39M | (2.9.16) Bosch Power Tools Montage

Voorzieningen voor veilige toepassing

 Als u het persluchtgereedschap in een ophang- of op-

spanvoorziening wilt gebruiken, dient u erop te letten

dat u het eerst in de voorziening bevestigt voordat u

het op de persluchttoevoer aansluit. Daardoor voort-

komt u dat u het gereedschap per ongeluk inschakelt.

Met de ophangbeugel 3 kunt u het persluchtgereedschap aan

een ophangvoorziening bevestigen.

– Draai de bovenste, voorste bouten 1 met een inbussleutel

(zie „Technische gegevens”) linksom van het machinehuis

van het persluchtgereedschap los. Verwijder de onderle-

gringen 2 en steek deze op de schroeven 1. Schroef de op-

hangbeugel 3 met de bouten en onderlegringen rechtsom

aan het machinehuis van het persluchtgereedschap vast.

 Controleer regelmatig de toestand van de ophangbeu-

gel en de haken in de ophangvoorziening.

Aansluiting op de luchttoevoer

 Let erop dat de luchtdruk niet lager dan 6,3 bar (91 psi)

is, omdat het persluchtgereedschap voor deze werk-

Houd voor een maximale capaciteit de waarden voor de in-

wendige slangdiameter en de aansluitschroefdraad in de ta-

bel „Technische gegevens” aan. Gebruik voor het instandhou-

den van de volledige capaciteit alleen slangen met een lengte

van maximaal 4 meter.

De toegevoerde perslucht moet vrij van voorwerpen en vocht

zijn om het persluchtgereedschap te beschermen tegen be-

schadiging, vervuiling en roestvorming.

Opmerking: Het gebruik van een persluchtverzorgingseen-

heid is noodzakelijk. Deze waarborgt een correcte werking

van de persluchtgereedschappen.

Lees de gebruiksaanwijzing van de verzorgingseenheid en

Alle armaturen, verbindingsleidingen en slangen moeten ge-

schikt zijn voor de druk en de vereiste luchthoeveelheid.

Voorkom vernauwingen van de toevoerleidingen, bijvoor-

beeld door afknellen, knikken of trekken.

Controleer in geval van twijfel de druk bij de luchtingang met

een manometer terwijl het persluchtgereedschap ingescha-

Aansluiting van de persluchttoevoer op het persluchtge-

reedschap (zie afbeelding A)

– Verwijder de sluitdop 6 uit het aansluitstuk van de luchtin-

–Schroef de slangnippel 7 in het aansluitstuk van de luchtin-

Ter voorkoming van beschadigingen aan inwendige ven-

tieldelen van het persluchtgereedschap, dient u bij het in-

en uitdraaien van de slangnippel 7 het uitstekende aan-

sluitstuk van de luchtingang 5 met een steeksleutel (sleu-

telwijdte 22 mm) tegen te houden.

–Maak de slangklemmen 13 van de luchttoevoerslang 14

los en maak de luchttoevoerslang op de slangnippel 7 vast

door de slangklem stevig vast te draaien.

Opmerking: Bevestig de luchttoevoerslang altijd eerst aan

het persluchtgereedschap en vervolgens aan de verzorgings-

Inzetgereedschap wisselen

 Let er bij het aanbrengen van een inzetgereedschap op

dat het inzetgereedschap stevig op de gereedschapop-

name vastzit. Als het inzetgereedschap niet stevig met de

gereedschapopname is verbonden, kan het losraken en

niet meer onder controle worden gehouden.

Inzetgereedschap inzetten

– Schuif het inzetgereedschap 12 over het vierkant van de

gereedschapopname 10. Let erop dat de springring 11 in

de groef van het inzetgereedschap vergrendeld wordt.

Gebruik alleen inzetgereedschappen met een passende

schacht (zie „Technische gegevens”).

 Gebruik geen adapters.

Inzetgereedschap verwijderen

– Trek het inzetgereedschap 12 los van de gereedschapop-

name 10. Vastzittend inzetgereedschap kan door lichte

slagen met een rubber hamer worden losgemaakt.

Het persluchtgereedschap werkt optimaal bij een werkdruk

van 6,3bar (91psi), gemeten aan de luchtinlaat bij ingescha-

keld persluchtgereedschap.

 Controleer welke draairichting is ingesteld voordat u

het persluchtgereedschap inschakelt. Als u bijvoor-

beeld een schroef wilt losdraaien en de draairichting is in-

gesteld op vastdraaien, kan een heftige, ongecontroleerde

beweging van het persluchtgereedschap optreden.

Draairichting en draaimoment instellen (zie afbeelding B)

De draairichtingomschakelaar 4 dient zowel voor het instellen

van de draairichting als voor het instellen van het draaimo-

 Bedien de draairichtingomschakelaar alleen als het ge-

reedschap stilstaat.

– Rechtsdraaien: Voor het indraaien van schroeven en moe-

ren draait u de draairichtingomschakelaar 4 in de richting

van de wijzers van de klok op 1 (laagste draaimoment), 2

of tot aan de aanslag (hoogste draaimoment).

– Linksdraaien: Voor het losdraaien van de schroeven en

moeren draait u de draairichtingomschakelaar 4 tegen de

richting van de wijzers van de klok.

„Forward” betekent rechtsdraaien.

„Reverse” betekent linksdraaien.

0 607 450 615/... 616/... 618/... 619

– Rechtsdraaien: Voor het indraaien van schroeven en moe-

ren draait u de draairichtingomschakelaar 4 tegen de wij-

zers van de klok in op 1 (laagste draaimoment), 2, of tot

deze niet meer verder kan op 3 (hoogste draaimoment).

– Linksdraaien: Voor het losdraaien van schroeven en moe-

ren draait u de draairichtingomschakelaar 4 met de wijzers

Om energie te sparen, schakelt u het persluchtgereedschap

alleen in als u het gebruikt.

Opmerking: Als het persgereedschap niet start, bijvoorbeeld

nadat het langdurig niet is gebruikt, onderbreekt u de pers-

luchttoevoer en draait u met de gereedschapopname 10 de

motor meermaals door. Daardoor worden adhesiekrachten

– Als u het persluchtgereedschap wilt inschakelen, drukt u

op de aan/uit-schakelaar 9.

– Als u het persluchtgereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 9 los.

Opmerking: De vereiste draaimomentinstelling en de

schroefduur zijn afhankelijk van het soort schroefverbinding.

U kunt deze het best proefondervindelijk vaststellen. Contro-

leer de testschroefverbinding met een elektronische draai-

momentmeter of een draaimomentsleutel. Zodra u de opti-

male draaimomentinstelling en de schroefduur hebt bepaald,

dient u bij dezelfde schroefbewerking de aan/uit-schakelaar 9

altijd even lang ingedrukt te houden.

Tips voor de werkzaamheden

 Plaats het inzetgereedschap alleen op de moer of

schroef als de schroevendraaier uitgeschakeld is.

Ronddraaiend inzetgereedschap kan van de moer of

 Schakel het persluchtgereedschap uit bij een onder-

breking van de luchttoevoer op bij een vermindering

van de bedrijfsdruk. Controleer de bedrijfsdruk en start

het gereedschap opnieuw bij optimale bedrijfsdruk.

Plotseling optredende belastingen leiden tot een scherpe da-

ling van het toerental of stilstand, maar schaden de motor

Onderhoud en service

Onderhoud en reiniging

 Laat onderhouds- en reparatiewerkzaamheden alleen

uitvoeren door gekwalificeerd, vakbekwaam perso-

neel. Daarmee wordt gewaarborgd dat de veiligheid van

het persluchtgereedschap in stand blijft.

Controleer na elk onderhoud het toerental met behulp van

een toerentalmeetapparaat en controleer het persluchtge-

reedschap op toegenomen trillingen.

Een erkende Bosch-klantenservice voert deze werkzaamhe-

den snel en vakkundig uit.

Gebruik uitsluitend originele Bosch-vervangingsonderdelen.

Regelmatige reiniging (zie afbeelding C)

– Reinig regelmatig de zeef bij de luchtingang van het pers-

luchtgereedschap. Schroef daarvoor de slangnippel 7 los

en verwijder stof- en vuildeeltje uit de zeef. Schroef vervol-

gens de slangnippel weer vast.

Water- en vuildeeltjes in de perslucht veroor-

zaken roestvorming en leiden tot slijtage van

lamellen, ventielen, enz. Om dit te voorkomen,

laat u enkele druppels motorolie in de luchtin-

gang 5 lopen. Sluit vervolgens het persluchtge-

reedschap weer aan op de luchttoevoer (zie „Aansluiting op

de luchttoevoer”, pagina 58) en laat het 5 – 10 seconden lo-

pen terwijl u de uitlopende olie met een doek dept. Voer deze

handeling altijd uit als het persluchtgereedschap gedu-

rende lange tijd niet wordt gebruikt.

Regelmatig onderhoud

De motorlamellen moeten regelmatig door een vakman wor-

den gecontroleerd en indien nodig worden vervangen.

Persluchtgereedschap smeren

Gebruik voor het rechtstreeks smeren van het persluchtge-

reedschap of voor bijmenging in de verzorgingseenheid mo-

torolie SAE 10 of SAE 20.

Na ca. 100 000 keer schroeven moet het slagmechanisme

opnieuw gesmeerd worden. Draai daarvoor de slagmoeraan-

zetter, zodat de handgreep omhoog wijst. Draai de sluit-

schroef 15 met een passende inbussleutel (zie „Technische

gegevens”) tegen de richting van de wijzers van de klok naar

buiten. Verwijder de oude olie volgens de milieuvoorschrif-

ten. Giet motorolie in het slagmechanisme via de opening van

de sluitschroef. De te gebruiken hoeveelheid motorolie vindt

u in de desbetreffende regel van de tabel (zie „Technische ge-

gevens”). Verwijder overtollige olie met een zachte doek.

Draai de sluitschroef 15 in de richting van de wijzers van de

Smering van persluchtgereedschappen die niet bij de

Bij alle Bosch-persluchtgereedschappen die niet behoren tot

de CLEAN-serie (een bijzonder type persluchtmotor dat met

olievrije perslucht werkt), dient de doorstromende perslucht

voortdurend te worden vermengd met een olienevel. De daar-

voor noodzakelijke persluchtolienevelaar bevindt zich in de

persluchtverzorgingseenheid, die in de leiding voor het pers-

luchtgereedschap is opgenomen (meer informatie daarover

is verkrijgbaar bij de fabrikant van de compressor).

Meer informatie over het volledige programma met kwaliteits-

toebehoren vindt u op www.bosch-pt.com, of vraag uw vak-

OBJ_BUCH-275-005.book Page 59 Friday, September 2, 2016 3:02 PM60 | Nederlands

1 609 92A 39M | (2.9.16) Bosch Power Tools

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het persluchtgereedschap.

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra-

gen over onze producten en toebehoren.

Persluchtgereedschap, toebehoren en verpakking dienen op

een voor het milieu verantwoorde manier te worden herge-

 Voer smeer- en reinigingsmiddelen op een voor het mi-

lieu verantwoorde wijze af. Neem de wettelijke voor-

 Voer de motorlamellen op de juiste wijze af. De motorla-

mellen bevatten Teflon. Verhit deze niet boven 400 °C,

omdat anders dampen kunnen ontstaan die schadelijk

voor de gezondheid zijn.

Als het persluchtgereedschap niet meer kan worden gebruikt,

kunt u het afgeven bij een recyclingcentrum, bij uw leveran-

cier of bij een erkende Bosch-klantenservice.

Wijzigingen voorbehouden.

OBJ_BUCH-275-005.book Page 60 Friday, September 2, 2016 3:02 PMDansk | 61 Bosch Power Tools 1 609 92A 39M | (2.9.16) Dansk
