BEDIENUNGSANLEITUNG GDX 18 VLI Professional BOSCH

de Originalbetriebsanleitung

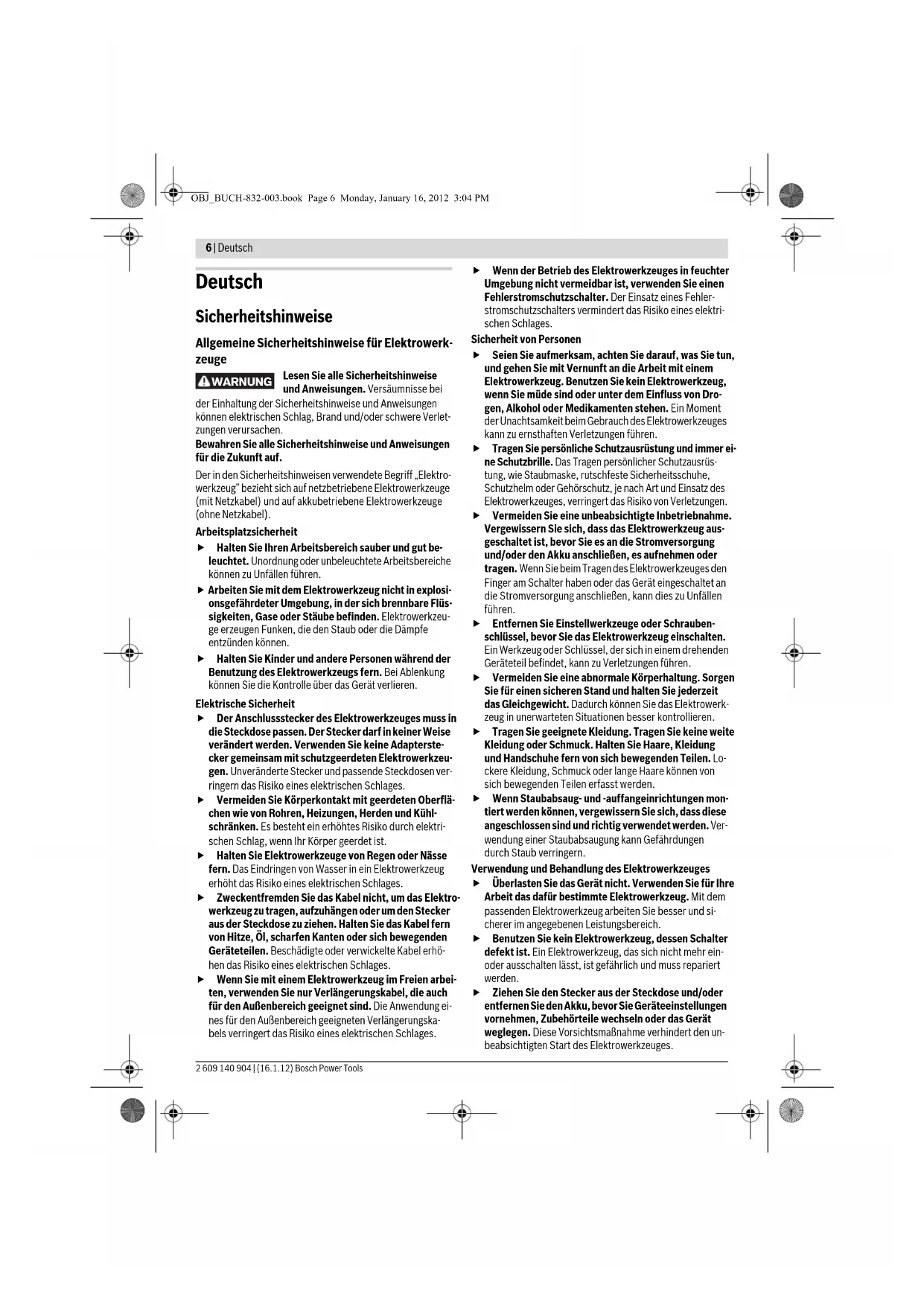

Allgemeine Sicherheitshinweise für Elektrowerk-

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder schwere Verlet-

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge

Arbeitsplatzsicherheit

f Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

f Arbeiten Sie mit dem Elektrowerkzeug nicht in explosi-

onsgefährdeter Umgebung, in der sich brennbare Flüs-

sigkeiten, Gase oder Stäube befinden. Elektrowerkzeu-

ge erzeugen Funken, die den Staub oder die Dämpfe

f Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

f Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerkzeu-

gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

f Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

f Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

f Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich bewegenden

Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

f Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten Verlängerungska-

bels verringert das Risiko eines elektrischen Schlages.

f Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

Sicherheit von Personen

f Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

f Tragen Sie persönliche Schutzausrüstung und immer ei-

ne Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzungen.

f Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an

die Stromversorgung anschließen, kann dies zu Unfällen

f Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Geräteteil befindet, kann zu Verletzungen führen.

f Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

f Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe fern von sich bewegenden Teilen. Lo-

ckere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

f Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, vergewissern Sie sich, dass diese

angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen

durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

f Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser und si-

cherer im angegebenen Leistungsbereich.

f Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

f Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie den Akku, bevor Sie Geräteeinstellungen

vornehmen, Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme verhindert den un-

beabsichtigten Start des Elektrowerkzeuges.

WARNUNG OBJ_BUCH-832-003.book Page 6 Monday, January 16, 2012 3:04 PMDeutsch | 7

Bosch Power Tools 2 609 140 904 | (16.1.12)

f Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso-

nen das Gerät nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht gelesen

haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

f Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elektrowerkzeu-

ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu füh-

f Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeuges

f Laden Sie die Akkus nur in Ladegeräten auf, die vom

Hersteller empfohlen werden. Für ein Ladegerät, das für

eine bestimmte Art von Akkus geeignet ist, besteht Brand-

gefahr, wenn es mit anderen Akkus verwendet wird.

f Verwenden Sie nur die dafür vorgesehenen Akkus in

den Elektrowerkzeugen. Der Gebrauch von anderen Ak-

kus kann zu Verletzungen und Brandgefahr führen.

f Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben

oder anderen kleinen Metallgegenständen, die eine

Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbren-

nungen oder Feuer zur Folge haben.

f Bei falscher Anwendung kann Flüssigkeit aus dem Ak-

ku austreten. Vermeiden Sie den Kontakt damit. Bei zu-

fälligem Kontakt mit Wasser abspülen. Wenn die Flüs-

sigkeit in die Augen kommt, nehmen Sie zusätzlich

ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

f Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Schlagschrauber

f Halten Sie das Gerät an den isolierten Griffflächen,

wenn Sie Arbeiten ausführen, bei denen die Schraube

verborgene Stromleitungen treffen kann. Der Kontakt

der Schraube mit einer spannungsführenden Leitung kann

auch metallene Geräteteile unter Spannung setzen und zu

einem elektrischen Schlag führen.

f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand.

f Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug

kann sich verhaken und zum Verlust der Kontrolle über das

Elektrowerkzeug führen.

f Öffnen Sie den Akku nicht. Es besteht die Gefahr eines

Schützen Sie den Akku vor Hitze, z. B. auch vor

dauernder Sonneneinstrahlung, Feuer, Wasser

und Feuchtigkeit. Es besteht Explosionsgefahr.

f Bei Beschädigung und unsachgemäßem Gebrauch des

Akkus können Dämpfe austreten. Führen Sie Frischluft

zu und suchen Sie bei Beschwerden einen Arzt auf. Die

Dämpfe können die Atemwege reizen.

f Verwenden Sie den Akku nur in Verbindung mit Ihrem

Bosch Elektrowerkzeug. Nur so wird der Akku vor gefähr-

licher Überlastung geschützt.

f Verwenden Sie nur original Bosch-Akkus mit der auf

dem Typenschild Ihres Elektrowerkzeugs angegebe-

nen Spannung. Bei Gebrauch anderer Akkus, z.B. Nach-

ahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten,

besteht die Gefahr von Verletzungen sowie Sachschäden

durch explodierende Akkus.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des

Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt,

während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen

von Schrauben sowie zum Anziehen und Lösen von Muttern

jeweils im angegebenen Abmessungsbereich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der Gra-

2 Verriegelungshülse

6 Akku-Entriegelungstaste*

7 Drehrichtungsumschalter

9 Lampe „PowerLight“

10 Handgriff (isolierte Grifffläche)

11 Schrauberbit mit Kugelrastung*

OBJ_BUCH-832-003.book Page 7 Monday, January 16, 2012 3:04 PM8 | Deutsch

14 Einsatzwerkzeug (z. B. Schraubernuss)*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in

unserem Zubehörprogramm.

Akku-Schlagschrauber GDR 14,4 V-LI Professional

„premium“ „compact“ „premium“ „compact“

0 –3200 0–3200 0–3200 0–3200

max. Drehmoment harter Schraubfall

nach ISO 5393 Nm 150 150 160 160

Maschinenschrauben-Ø

mm M6 – M14 M6 – M14 M6 – M14 M6 – M14

Gewicht entsprechend EPTA-Proce-

Akku-Schlagschrauber GDS 14,4 V-LI Professional

Sachnummer 3 601 JA1 T.. 3 601 JA1 T.. 3 601 JA1 S.. 3 601 JA1 S..

„premium“ „compact“ „premium“ „compact“

max. Drehmoment harter Schraubfall

Maschinenschrauben-Ø

Gewicht entsprechend EPTA-Proce-

Akku-Schlagschrauber GDX 14,4 V-LI Professional

„premium“ „compact“ „premium“ „compact“

max. Drehmoment harter Schraubfall

Maschinenschrauben-Ø

Gewicht entsprechend EPTA-Proce-

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können

OBJ_BUCH-832-003.book Page 8 Monday, January 16, 2012 3:04 PMDeutsch | 9 Bosch Power Tools 2 609 140 904 | (16.1.12) Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-

trägt typischerweise: Schalldruckpegel 96 dB(A); Schallleis-

tungspegel 107 dB(A). Unsicherheit K=3 dB.

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend EN 60745:

Anziehen von Schrauben und Muttern maximaler zulässiger

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60745 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elektro-

werkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit ab-

weichenden Einsatzwerkzeugen oder ungenügender Wartung

eingesetzt wird, kann der Schwingungspegel abweichen.

Dies kann die Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter

„Technische Daten“ beschriebene Produkt mit den folgenden

Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien

2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen07.12.2011 Montage

f Benutzen Sie nur die auf der Zubehörseite aufgeführ-

ten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ih-

rem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-

ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne

die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-

vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Elektrowerkzeug durch eine Schutzschaltung abge-

schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Drücken Sie nach dem automatischen

Abschalten des Elektrowerkzeuges

nicht weiter auf den Ein-/Ausschalter. Der Akku kann be-

Der Akku ist mit einer NTC-Temperaturüberwachung ausge-

stattet, welche ein Aufladen nur im Temperaturbereich zwi-

schen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-

Lebensdauer erreicht.

Beachten Sie die Hinweise zur Entsorgung.

Der Akku 5 verfügt über zwei Verriegelungsstufen, die verhin-

dern sollen, dass der Akku beim unbeabsichtigten Drücken

der Akku-Entriegelungstaste 6 herausfällt. Solange der Akku

im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in

Zur Entnahme des Akkus 5 drücken Sie die Entriegelungstas-

te 6 und ziehen den Akku nach vorn aus dem Elektrowerk-

zeug. Wenden Sie dabei keine Gewalt an.

Werkzeugwechsel (siehe Bilder A–C)

f Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in das

Gehäuse, und eine starke Ansammlung von Metallstaub

kann elektrische Gefahren verursachen.

Dr. Egbert Schneider

GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

Einsatzwerkzeug einsetzen

Ziehen Sie die Verriegelungshülse 2 nach vorn, schieben das

Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme

1 und lassen die Verriegelungshülse 2 wieder los, um das Ein-

satzwerkzeug zu arretieren.

Verwenden Sie nur Schrauberbits mit Kugelrastung 11 (DIN

3126-E6.3). Andere Schrauberbits 13 können Sie über ei-

nen Universalbithalter mit Kugelrastung 12 einsetzen.

Einsatzwerkzeug entnehmen

Ziehen Sie die Verriegelungshülse 2 nach vorn und entneh-

men Sie das Einsatzwerkzeug.

GDS 14,4 V-LI/GDS 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

f Achten Sie beim Einsetzen eines Einsatzwerkzeugs

darauf, dass es sicher auf der Werkzeugaufnahme

sitzt. Wenn das Einsatzwerkzeug nicht sicher mit der

Werkzeugaufnahme verbunden ist, kann es sich während

des Schraubvorgangs lösen.

Schieben Sie das Einsatzwerkzeug 14 auf den Vierkant der

Systembedingt sitzt das Einsatzwerkzeug 14 mit etwas Spiel

auf der Werkzeugaufnahme 1; dies hat keinen Einfluss auf die

Funktion/Sicherheit.

Die Werkzeugaufnahme 1 mit dem Einsatzwerkzeug wird

durch einen Elektromotor über Getriebe und Schlagwerk an-

Der Arbeitsvorgang gliedert sich in zwei Phasen:

Schrauben und Festziehen (Schlagwerk in Aktion).

Das Schlagwerk setzt ein, sobald die Schraubverbindung

festfährt und somit der Motor belastet wird. Das Schlagwerk

wandelt damit die Kraft des Motors in gleichmäßige Dreh-

schläge um. Beim Lösen von Schrauben oder Muttern läuft

dieser Vorgang umgekehrt ab.

f Verwenden Sie nur original Bosch Li-Ionen-Akkus mit

der auf dem Typenschild Ihres Elektrowerkzeugs ange-

gebenen Spannung. Der Gebrauch von anderen Akkus

kann zu Verletzungen und Brandgefahr führen.

Stellen Sie den Drehrichtungsumschalter 7 auf Mittelstellung,

um das Elektrowerkzeug vor unbeabsichtigtem Einschalten

Schieben Sie den geladenen Akku 5 von vorn in den Fuß des

Elektrowerkzeugs hinein, bis der Akku sicher verriegelt ist.

Drehrichtung einstellen (siehe Bild D)

Mit dem Drehrichtungsumschalter 7 können Sie die Drehrich-

tung des Elektrowerkzeuges ändern. Bei gedrücktem

Ein-/Ausschalter 8 ist dies jedoch nicht möglich.

Rechtslauf: Zum Eindrehen von Schrauben und Anziehen

von Muttern drücken Sie den Drehrichtungsumschalter 7

nach links bis zum Anschlag durch.

Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben

und Muttern drücken Sie den Drehrichtungsumschalter 7

nach rechts bis zum Anschlag durch.

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den

Ein-/Ausschalter 8 und halten Sie ihn gedrückt.

Die Lampe 9 leuchtet bei leicht oder vollständig gedrücktem

Ein-/Ausschalter 8 und ermöglicht das Ausleuchten des Ar-

beitsbereiches bei ungünstigen Lichtverhältnissen.

Um das Elektrowerkzeug auszuschalten, lassen Sie den

Ein-/Ausschalter 8 los.

Sie können die Drehzahl des eingeschalteten Elektrowerk-

zeugs stufenlos regulieren, je nachdem, wie weit Sie den

Ein-/Ausschalter 8 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 8 bewirkt eine nied-

rige Drehzahl. Mit zunehmenden Druck erhöht sich die Dreh-

f Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf

die Mutter/Schraube auf. Sich drehende Einsatzwerk-

zeuge können abrutschen.

Das Drehmoment ist abhängig von der Schlagdauer. Das ma-

ximal erzielte Drehmoment resultiert aus der Summe aller,

durch Schläge erzielten, Einzeldrehmomente. Das maximale

Drehmoment wird nach einer Schlagdauer von 6–10 Sekun-

den erreicht. Nach dieser Zeit erhöht sich das Anziehdrehmo-

ment nur noch minimal.

Die Schlagdauer ist für jedes erforderliche Anziehdrehmo-

ment zu ermitteln. Das tatsächlich erzielte Anziehdrehmo-

ment ist stets mit einem Drehmomentschlüssel zu überprü-

Verschraubungen mit hartem, federndem oder weichem

Werden im Versuch die in einer Schlagfolge erzielten Drehmo-

mente gemessen und in ein Diagramm übertragen, erhält man

die Kurve eines Drehmomentverlaufes. Die Höhe der Kurve

entspricht dem maximal erzielbaren Drehmoment, die Steil-

heit zeigt, in welcher Zeit dies erreicht wird.

Ein Drehmomentverlauf hängt ab von folgenden Faktoren:

– Festigkeit der Schrauben/Muttern

– Art der Unterlage (Scheibe, Tellerfeder, Dichtung)

– Festigkeit des zu verschraubenden Materials

– Schmierverhältnisse an der Schraubverbindung

OBJ_BUCH-832-003.book Page 10 Monday, January 16, 2012 3:04 PMDeutsch | 11

Bosch Power Tools 2 609 140 904 | (16.1.12)

Entsprechend ergeben sich folgende Anwendungsfälle:

– Harter Sitz ist gegeben bei Verschraubungen von Metall

auf Metall bei Verwendung von Unterlegscheiben. Nach ei-

ner relativ kurzen Schlagzeit ist das maximale Drehmo-

ment erreicht (steiler Kennlinienverlauf). Unnötig lange

Schlagzeit schadet nur der Maschine.

– Federnder Sitz ist gegeben bei Verschraubungen von Me-

tall auf Metall, jedoch bei Verwendung von Federringen,

Tellerfedern, Stehbolzen oder Schrauben/Muttern mit ko-

nischem Sitz sowie bei Verwendung von Verlängerungen.

– Weicher Sitz ist gegeben bei Verschraubungen von z. B.

Metall auf Holz, oder bei Verwendung von Blei- oder Fiber-

scheiben als Unterlage.

Bei federndem bzw. weichem Sitz ist das maximale Anzieh-

drehmoment geringer als bei hartem Sitz. Ebenso ist eine

deutlich längere Schlagzeit erforderlich.

Richtwerte für maximale Schrauben-Anziehdrehmomente

Angaben in Nm, berechnet aus dem Spannungsquerschnitt; Ausnutzung der Streckgrenze 90 % (bei Reibungszahl μ

Zur Kontrolle ist das Anziehdrehmoment stets mit einem Drehmomentschlüssel zu überprüfen.

Vor dem Eindrehen größerer, längerer Schrauben in harte

Werkstoffe sollten Sie mit dem Kerndurchmesser des Gewin-

der Schraubenlänge vorbohren.

Hinweis: Achten Sie darauf, dass keine metallischen Kleintei-

le in das Elektrowerkzeug eindringen.

Mit dem Gurthalteclip 4 können Sie das Elektrowerkzeug z. B.

an einem Gurt einhängen. Sie haben dann beide Hände frei

und das Elektrowerkzeug ist jederzeit griffbereit.

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von 0 °C bis

50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto lie-

Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit

einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung

zeigt an, dass der Akku verbraucht ist und ersetzt werden

Beachten Sie die Hinweise zur Entsorgung.

Wartung und Reinigung

f Nehmen Sie den Akku vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung aus dem

Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.

f Halten Sie das Elektrowerkzeug und die Lüftungsschlit-

ze sauber, um gut und sicher zu arbeiten.

Kohlebürsten auswechseln (siehe Bild E)

Überprüfen Sie die Länge der Kohlebürsten etwa alle 2–3

Monate, und wechseln Sie beide Kohlebürsten falls nötig aus.

Wechseln Sie niemals nur eine Kohlebürste aus!

Hinweis: Verwenden Sie nur über Bosch bezogene Kohle-

bürsten, die für Ihr Produkt bestimmt sind.

– Lösen Sie die Kappen 16 mit einem geeigneten Schrau-

– Tauschen Sie die unter Federdruck stehenden Kohlebürs-

ten 15 aus und verschrauben Sie die Kappen wieder.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs-

und Prüfverfahren einmal ausfallen, ist die Reparatur von ei-

ner autorisierten Kundendienststelle für Bosch-Elektrowerk-

zeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen

zu Kauf, Anwendung und Einstellung von Produkten und Zu-

Festigkeitsklassen nach

Standard-Schrauben Hochfeste Schrauben

www.ewbc.de, der Informations-Pool für Handwerk und Aus-

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

(*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil-

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Tel. Kundenberatung: +49 (1803) 33 57 99

(Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunk-

E-Mail: service.elektrowerkzeuge@at.bosch.com

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-

gen des Gefahrgutrechts. Die Akkus können durch den Benut-

zer ohne weitere Auflagen auf der Straße transportiert wer-

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-

on) sind besondere Anforderungen an Verpackung und Kenn-

zeichnung zu beachten. Hier muss bei der Vorbereitung des

Versandstückes ein Gefahrgut-Experte hinzugezogen wer-

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt

ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-

ku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale

Elektrowerkzeuge, Akkus, Zubehör und Verpackun-

gen sollen einer umweltgerechten Wiederverwertung

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in

Gemäß der europäischen Richtlinie

2002/96/EG müssen nicht mehr ge-

brauchsfähige Elektrowerkzeuge und ge-

mäß der europäischen Richtlinie

2006/66/EG müssen defekte oder ver-

brauchte Akkus/Batterien getrennt gesam-

melt und einer umweltgerechten Wiederverwendung zuge-

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

Bitte beachten Sie die Hinweise im Ab-
