NAVODILA ZA UPORABO GDR 10 8LI BOSCH

je maksimalan obrni momenat (kosi tok karakteristične

krive). Nepotrebno dugo vreme udaraca šteti samo mašini.

– Sedište sa oprugom je kod zavrtanja metal na metal,

medjutim pri upotrebi opružnih prstena, tanjirastih

Splošna varnostna navodila za električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v priho-

dnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedi-

lu, se nanaša na električna orodja z električnim pogonom (z

električnim kablom) in na akumulatorska električna orodja

(brez električnega kabla).

Varnost na delovnem mestu

 Delovno področje naj bo vedno čisto in dobro osvetlje-

no. Nered in neosvetljena delovna področja lahko povzro-

 Ne uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo vnetlji-

ve tekočine, plini ali prah. Električna orodja povzročajo

iskrenje, zaradi katerega se lahko prah ali para vnameta.

 Prosimo, da med uporabo električnega orodja ne dovo-

lite otrokom ali drugim osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko povzroči izgubo

kontrole nad napravo.

 Priključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

 Izogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki. Tve-

ganje električnega udara je večje, če je Vaše telo ozemlje-

 Prosimo, da napravo zavarujete pred dežjem ali vlago.

 Ne uporabljajte kabla za nošenje ali obešanje električ-

nega orodja in ne vlecite za kabel, če želite vtikač izvle-

či iz vtičnice. Kabel zavarujte pred vročino, oljem,

ostrimi robovi ali premikajočimi se deli naprave. Poško-

dovani ali zapleteni kabli povečujejo tveganje električnega

 Kadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za de-

lo na prostem, zmanjšuje tveganje električnega udara.

 Če je uporaba električnega orodja v vlažnem okolju ne-

izogibna, uporabljajte stikalo za zaščito pred kvarnim

tokom. Uporaba zaščitnega stikala zmanjšuje tveganje ele-

nim orodjem lotite z razumom. Ne uporabljajte elek-

tričnega orodja, če ste utrujeni oziroma če ste pod vpli-

vom mamil, alkohola ali zdravil. Trenutek nepazljivosti

med uporabo električnega orodja je lahko vzrok za resne

 Uporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na pri-

mer maske proti prahu, nedrsečih zaščitnih čevljev, varno-

stne čelade ali zaščitnih glušnikov, kar je odvisno od vrste

in načina uporabe električnega orodja, zmanjšuje tveganje

 Izogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na aku-

mulator in pred dviganjem ali nošenjem se prepričajte,

če je električno orodje izklopljeno. Prenašanje naprave s

prstom na stikalu ali priključitev vklopljenega električnega

orodja na električno omrežje je lahko vzrok za nezgodo.

 Pred vklapljanjem električnega orodja odstranite na-

stavitvena orodja ali izvijače. Orodje ali ključ, ki se naha-

ja v vrtečem se delu naprave, lahko povzroči telesne po-

 Izogibajte se nenormalni telesni drži. Poskrbite za tr-

dno stojišče in za stalno ravnotežje. Tako boste v nepri-

čakovanih situacijah električno orodje lahko bolje nadzoro-

 Če je na napravo možno montirati priprave za odsesa-

vanje ali prestrezanje prahu, se prepričajte, če so le-te

priključene in če se pravilno uporabljajo. Uporaba pri-

prave za odsesavanje prahu zmanjšuje zdravstveno ogro-

ženost zaradi prahu.

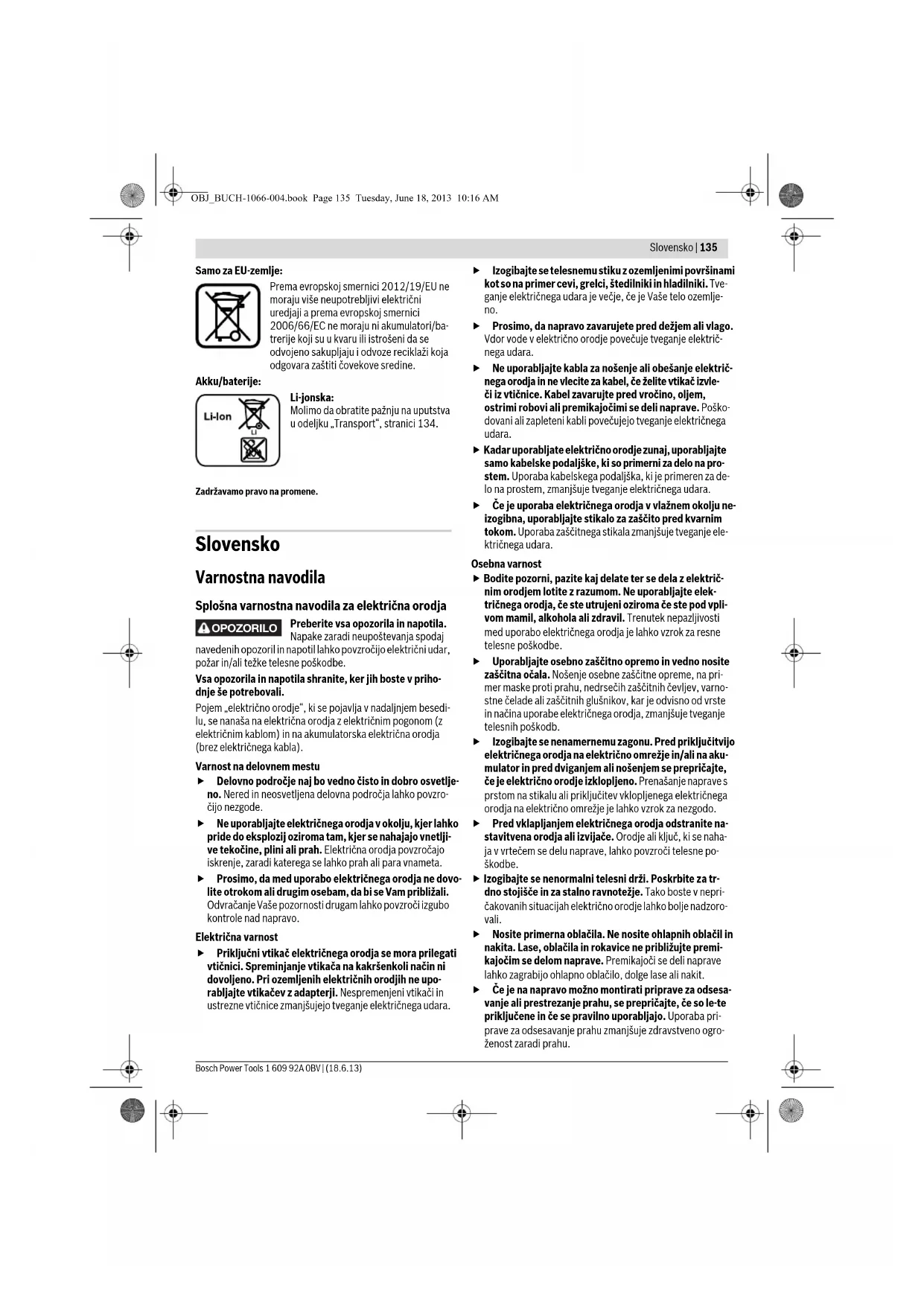

OPOZORILO OBJ_BUCH-1066-004.book Page 135 Tuesday, June 18, 2013 10:16 AM136 | Slovensko

Skrbna uporaba in ravnanje z električnimi orodji

 Ne preobremenjujte naprave. Pri delu uporabljajte ele-

ktrična orodja, ki so za to delo namenjena. Z ustreznim

električnim orodjem boste v navedenem zmogljivostnem

področju delali bolje in varneje.

 Ne uporabljajte električnega orodja s pokvarjenim sti-

kalom. Električno orodje, ki se ne da več vklopiti ali izklo-

piti, je nevarno in ga je potrebno popraviti.

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

 Električna orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne dovo-

lite uporabljati. Električna orodja so nevarna, če jih upo-

rabljajo neizkušene osebe.

 Skrbno negujte električno orodje. Kontrolirajte brez-

hibno delovanje premičnih delov naprave, ki se ne sme-

jo zatikati. Če so ti deli zlomljeni ali poškodovani do te

mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo vzdr-

ževana električna orodja so vzrok za mnoge nezgode.

 Rezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

 Električna orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem upošte-

vajte delovne pogoje in dejavnost, ki jo boste opravlja-

li. Uporaba električnih orodij v namene, ki so drugačni od

predpisanih, lahko privede do nevarnih situacij.

Skrbno ravnanje in uporaba akumulatorskih orodij

 Akumulatorske baterije polnite samo v polnilnikih, ki

jih priporoča proizvajalec. Polnilnik, ki je namenjen dolo-

čeni vrsti akumulatorskih baterij, se lahko vname,

če ga boste uporabljali skupaj z drugačnimi akumulatorski-

 V električnih orodjih uporabljajte le akumulatorske ba-

terije, ki so zanje predvidene. Uporaba drugih akumula-

torskih baterij lahko povzroči telesne poškodbe ali požar.

 Akumulatorska baterija, katere ne uporabljate, ne sme

priti v stik s pisarniškimi sponkami, kovanci, žeblji, vi-

jaki in drugimi manjšimi kovinskimi predmeti, ki bi lah-

ko povzročili premostitev kontaktov. Kratek stik med

akumulatorskimi kontakti lahko ima za posledico opekline

 V primeru napačne uporabe lahko iz akumulatorske ba-

terije izteče tekočina. Izogibajte se kontaktu z njo. Pri

naključnem kontaktu s kožo spirajte z vodo. Če pride

tekočina v oko, dodatno poiščite tudi zdravniško po-

moč. Iztekajoča akumulatorska tekočina lahko povzroči

draženje kože ali opekline.

zervnih delov. Tako bo zagotovljena ohranitev varnosti

Varnostna navodila za vijačnik

če delate na območju, kjer lahko vijak pride v stik s skri-

timi omrežnimi napeljavami. Stik vijaka in nape ljave, ki je

pod napetostjo, lahko povzroči, da so tudi kovinski deli na-

prave pod napetostjo, kar lahko povzroči električni udar.

 Zavarujte obdelovanec. Obdelovanec bo proti premika-

nju bolje zavarovan z vpenjalnimi pripravami ali s prime-

žem, kot če bi ga držali z roko.

 Pred odlaganjem električnega orodja počakajte, da se

orodje popolnoma ustavi. Električno orodje se lahko za-

takne, zaradi česar lahko izgubite nadzor nad njim.

 Akumulatorske baterije ne odpirajte. Nevarnost kratke-

Zaščitite akumulatorsko baterijo pred vročino,

npr. tudi pred stalnim sončnim obsevanjem,

ognjem, vodo in vlažnostjo. Obstaja nevarnost

 Če je akumulatorska baterija poškodovana ali če jo ne-

pravilno uporabljate, lahko iz nje uhajajo pare. Poskrbi-

te za dovod svežega zraka in pri težavah poiščite zdrav-

nika. Pare lahko povzročijo draženje dihalnih poti.

 Akumulatorsko baterijo uporabljajte le v povezavi z

električnim orodjem Bosch. Le tako je akumulatorska ba-

terija zaščitena pred nevarno preobremenitvijo.

 Uporabljajte samo originalne akumulatorske baterije

Bosch z napetostjo, ki je navedena na tipski tablici va-

šega električnega orodja. Pri uporabi drugih akumulator-

skih baterij, na primer ponaredkov, predelanih akumula-

torskih baterij ali akumulatorskih baterij tujih podjetij ob-

staja nevarnost poškodb in materialnih škod zaradi eksplo-

zij akumulatorskih baterij.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih opo-

zoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem

navodil za uporabo odprto.

Lučka na električnem orodju osvetljuje neposredno delovno

območje električnega orodja in ni primerna za razsvetljavo v

prikaz električnega orodja na strani z grafiko.

Merilne vrednosti hrupa izračunane v skladu z EN 60745.

zvočnega tlaka 87 dB(A); nivo jakosti hrupa 98 dB(A). Neza-

nesljivost meritve K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij a

EN 60745 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno obreme-

njenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe električne-

ga orodja. Če pa se električno orodje uporablja še v druge na-

mene, z odstopajočimi vstavnimi orodji ali pri nezadostnem

vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenje-

nosti z vibracijami med določenim obdobjem uporabe obču-

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven-

dar dejansko ni v uporabi. To lahko ombremenjenost z vibra-

cijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, zegrevanje rok, organizacija delovnih postop-

„Tehničnih podatkih“, ustreza naslednjim standardom ali nor-

Polnjenje akumulatorske baterije (glejte sliko A)

 Uporabljajte samo polnilnike, ki so navedeni na strani s

priborom. Samo ti polnilniki so usklajeni z litijevo-ionskim

akumulatorjem na Vašem električnem orodju.

Opozorilo: Akumulatorsko baterijo dobavimo delno izpra-

znjeno. Da bi lahko akumulatorska baterija razvila svojo polno

vklopljeni polnilni napravi.

ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postop-

ka polnjenja akumulatorske baterije ne poškoduje.

Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro-

tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz-

praznjenem akumulatorju se električno orodje s pomočjo za-

ščitnega stikala izklopi: vstavno orodje se ne premika več.

 Po samodejnem izklapljanju električnega orodja ne pri-

tiskajte vklopno/izklopnega stikala. Akumulatorska ba-

terija se lahko poškoduje.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

Število vrtljajev v prostem teku

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Zamenjava orodja (glejte sliko B)

 Pred začetkom kakršnihkoli del na električnem orodju

(na primer vzdrževanje, zamenjava orodja in podobno)

kakor tudi med transportiranjem in shranjevanjem je

treba iz električnega orodja odstraniti akumulator.

Pri nenamernem aktiviranju vklopno/izklopnega stikala

obstaja nevarnost telesnih poškodb.

vstavno orodje je blokirano.

Uporabljajte le vijačne bite s kroglično zaskočko 1

(DIN 3126-E6.3). Druge vijačne bite 13 lahko vstavite z uni-

verzalnim držalom s kroglično zaskočko 12.

Odstranitev vstavnega orodja

Povlecite blokirni tulec 3 naprej in odstranite vstavno orodje.

Delovni postopek je razdeljen v dve fazi:

Vijačenje in zategovanje (udarni mehanizem aktiven).

Udarni mehanizem se aktivira takoj, ko je vijačni spoj privit in

je motor obremenjen. Udarni mehanizem tako moč motorja

torje znamke Bosch z napetostjo, ki je navedena na tip-

ski ploščici Vašega električnega orodja. V primeru upo-

rabe drugih akumulatorjev lahko pride do telesnih po-

Opozorilo: Uporaba akumulatorjev, ki niso primerni za Vaše

električno orodje, lahko povzroči nepravilno delovanje ali pa

poškodbe na električnem orodju.

Postavite preklopno stikalo smeri vrtenja 8 na sredino, kar bo

onemogočilo nepredviden vklop naprave. Napolnjeno akumu-

latorsko baterijo 7 namestite v ročaj, kjer naj slišno zaskoči.

Poravnana mora biti z ročajem.

Nastavitev smeri vrtenja (glejte sliko C)

S stikalom za preklop smeri vrtenja 8 lahko spreminjate smer

vrtenja električnega orodja. Pri pritisnjenem vklopno/izklo-

pnem stikalu 9 spreminjanje smeri vrtenja ni možno.

Za zagon električnega orodja pritisnite vklopno/izklopno sti-

kalo 9 in ga držite pritisnjenega.

Svetilka 4 sveti pri delno ali v celoti pritisnjenem vklopno/iz-

klopnem stikalu 9 in pri neugodnih svetlobnih razmerah omo-

goči osvetlitev delovnega območja.

Za izklop električnega orodja vklopno/izklopno stikalo 9 spu-

Da bi privarčevali z energijo, vklopite električno orodje le ta-

krat, ko ga boste uporabljali.

Nastavitev števila vrtljajev

Število vrtljajev vklopljenega električnega orodja lahko brez-

stopenjsko regulirate, kar je odvisno od tega, kako globoko

ste pritisnili vklopno/izklopno stikalo 9.

Rahel pritisk na vklopno/izklopno stikalo 9 ima za posledico

nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se

število vrtljajev povečuje.

Prikaz napolnjenosti akumulatorske baterije

Prikaz napolnjenosti akumulatorja 10 pokaže pri napol ali po-

polnoma pritisnjenem vklopnem/izklopnem stikalu 9 za nekaj

sekund stanje napolnjenosti akumulatorja in se sestoji iz

Preobremenitvena zaščita, ki deluje odvisno od tempera-

Pri primerni uporabi električnega orodja ne morete preobre-

meniti. Pri preveliki obremenitvi ali prekoračitvi dovoljenega

območja temperature akumulatorske baterije 0–70 °C se

zmanjša število vrtljajev. Električno orodje šele ob dosegu do-

voljene temperature akumulatorja teče s polnim številom vr-

Zaščita pred popolnim izpraznjenjem

Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro-

tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz-

praznjenem akumulatorju se električno orodje s pomočjo za-

ščitnega stikala izklopi: vstavno orodje se ne premika več.

 Električno orodje lahko postavite na matico/vijak samo

v izklopljenem stanju. Vrteče se električno orodje lahko

zatezni moment samo še minimalno povečuje.

poteka zateznega momenta. Višina krivulje ustreza zatezne-

mu momentu, ki ga lahko dosežemo, njena strmina pa pove, v

kakšnem času je bil ta zatezni moment dosežen.

Potek zateznega momenta je odvisen od naslednjih faktorjev:

– trdnosti vijakov/matic

– vrste podlage (plošča, ploščata vzmet, tesnilo)

– trdnosti materiala, ki ga vijačimo

– mazalne razmere na vijačnem spoju

Temu strezno sledijo naslednji primeri uporabe:

– Trdo nasedanje pri privijanju kovine na kovino ob uporabi

podložk. Po relativno kratkem času udarjanja je dosežen

Nepotrebno dolgo udarjanje samo škodi stroju.

dar ob uporabi vzmetnih prstanov, ploščatih vzmeti, stoje-

čih svornikov ali vijakov/matic s koničnim nasedanjem in

pri uporabi podaljškov.

– Mehko nasedanje pri privijanju na primer kovine na les ali

če za podlago uporabljate svinčene ali vlaknaste plošče.

Pri elastičnem oziroma mehkem nasedanju je maksimalni za-

tezni moment manjši kot pri trdem nasedanju. Prav tako je po-

treben bistveno daljši čas udarjanja.

Orientacijske vrednosti za maksimalne zatezne momente vijakov

Podatki v Nm, izračunani iz prereza napetosti; izkoristek meje elastičnosti 90 % (pri tornem številu μ

Pred privijanjem večjih, daljših vijakov v trde materiale naj-

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

 Pred začetkom kakršnihkoli del na električnem orodju

(na primer vzdrževanje, zamenjava orodja in podobno)

kakor tudi med transportiranjem in shranjevanjem je

treba iz električnega orodja odstraniti akumulator.

Pri nenamernem aktiviranju vklopno/izklopnega stikala

obstaja nevarnost telesnih poškodb.

čisti, kar bo zagotovilo dobro in varno delo.

pooblaščen servis za električna orodja Bosch.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravi-

la in vzdrževanja izdelka ter nadomestnih delov. Risbe razsta-

vljenega stanja in informacije o nadomestnih delih se nahajajo

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vese-

ljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri-

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumu-

latorske baterije brez nadaljnih pogojev transportina na cesti.

Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedici-

ja) se morajo upoštevati posebne zahteve glede embalaže in

označitve. Pri pripravi odpreme mora biti obvezno nujno

vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoško-

dovano. Prelepite odprte kontakte in zapakirajte akumulator-

ske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne predpi-

električna orodja, ki niso več v uporabi ter v

že smanjiti ugroženost od prašine.

skrivene električne kablove, električni alat držite na

5 Zahvat za nosivu omču
