BRUGSANVISNING GDR 10 8LI BOSCH

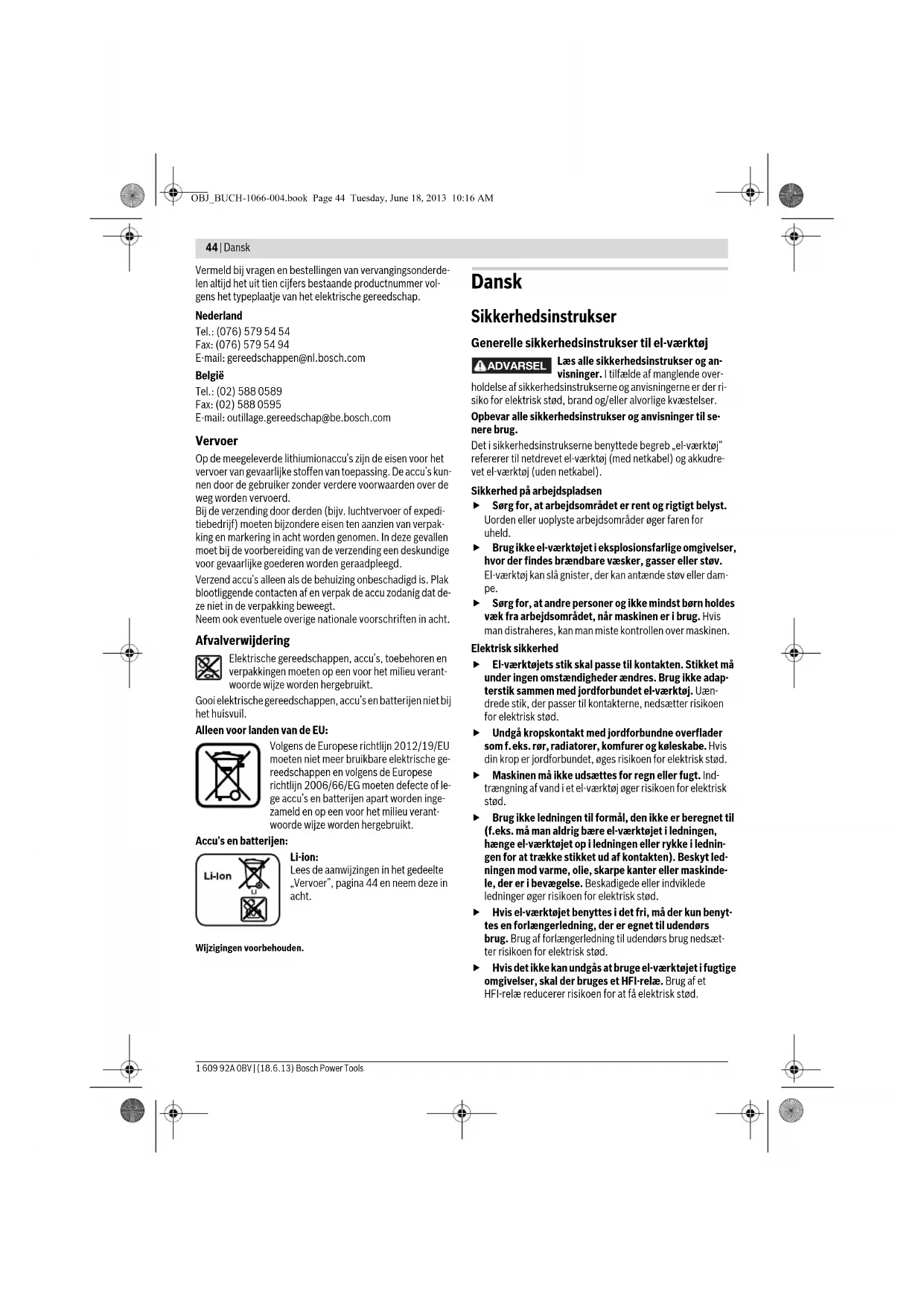

acht. Wijzigingen voorbehouden. Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

Læs alle sikkerhedsinstrukser og an-

visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk-

tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og ikke

sidder fast, og om delene er brækket eller beskadiget,

således at el-værktøjets funktion påvirkes. Få beskadi-

gede dele repareret, inden maskinen tages i brug. Man-

ge uheld skyldes dårligt vedligeholdte el-værktøjer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

 Oplad kun akku’er i ladeaggregater, der er anbefalet af

fabrikanten. Et ladeaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med andre batterier –

 Brug kun de akku’er, der er beregnet til el-værktøjet.

Brug af andre akku’er øger risikoen for personskader og er

forbundet med brandfare.

 Ikke benyttede akku’er må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre

små metalgenstande, da disse kan kortslutte kontak-

terne. En kortslutning mellem batteri-kontakterne øger ri-

sikoen for personskader i form af forbrændinger.

 Hvis akku’en anvendes forkert, kan der slippe væske

ud af akku’en. Undgå at komme i kontakt med denne

væske. Hvis det alligevel skulle ske, skylles med vand.

Søg læge, hvis væsken kommer i øjnene. Akku-væske

kan give hudirritation eller forbrændinger.

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedshenvisninger til skruemaskine

 Hold el-værktøjet i de isolerede gribeflader, når du ud-

fører arbejde, hvor skruen kan ramme bøjede strøm-

ledninger. Skruens kontakt med en spændingsførende

ledning kan også sætte el-værktøjets metaldele under

spænding, hvilket kan føre til elektrisk stød.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

 El-værktøjet må først lægges fra, når det står helt stil-

le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan

medføre, at man taber kontrollen over el-værktøjet.

 Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod va-

rige solstråler, brand, vand og fugtighed). Fare

 Beskadiges akkuen eller bruges den forkert, kan der si-

ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler

dig utilpas. Dampene kan irritere luftvejene.

 Anvend kun akkuen i forbindelse med dit Bosch el-

værktøj. Kun på denne måde beskyttes akkuen mod farlig

 Anvend kun originale akkuer fra Bosch, der skal have

den spænding, der er angivet på dit el-værktøjs type-

skilt. Bruges andre akkuer som f.eks. efterligninger,

istandsatte akkuer eller fremmede fabrikater er der fare for

kvæstelser samt tingskader, da akkuerne kan eksplodere.

OBJ_BUCH-1066-004.book Page 45 Tuesday, June 18, 2013 10:16 AM46 | Dansk 1 609 92A 0BV | (18.6.13) Bosch Power Tools Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

Klap venligst foldesiden med illustration af produktet ud og

lad denne side være foldet ud, mens du læser betjeningsvej-

El-værktøjet er beregnet til at iskrue og løsne skruer samt til at

spænde og løsne møtrikker i det angivne målområde.

Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets

umiddelbare arbejdsområde og er ikke beregnet som rumbe-

lysning i private hjem.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiden.

1 Skruebit med kuglestop*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er

ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-

res tilbehørsprogram.

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau

87 dB(A); lydeffektniveau 98 dB(A). Usikkerhed K=3 dB.

Samlede vibrationsværdier a

(vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

Spænding af skruer og møtrikker med en max. tilladt stør-

Det svingningsniveau, der er angivet i nærværende instrukser,

er blevet målt iht. en standardiseret måleproces i EN 60745,

og kan bruges til at sammenligne el-værktøjer. Det er også eg-

net til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med afvigende indsatsværktøj eller utilstræk-

kelig vedligeholdelse, kan svingningsniveauet afvige. Dette

kan føre til en betydelig forøgelse af svingningsbelastningen i

hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det produkt, der er beskre-

vet under „Tekniske data“, opfylder følgende standarder eller

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.04.2013 Montering

Opladning af akku (se Fig. A)

 Brug kun de ladeaggregater, der findes på tilbehørssi-

den. Kun disse ladeaggregater er afstemt i forhold til den

Li-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades akkuen helt før første

skruearbejde iht. ISO 5393

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-

kortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet

med en beskyttelseskontakt: Indsatsværktøjet bevæger sig

 Tryk ikke videre på start-stop-kontakten efter automa-

tisk slukning af el-værktøjet. Akkuen kan blive beskadi-

Akkuen 7 tages ud ved at trykke på åbnetasterne 6 og trække

akkuen ud af el-værktøjet (nedad). Undgå brug af vold.

Akkuen er udstyret med en NTC-temperaturovervågning, som

kun tillader en opladning i temperaturområdet mellem 0 °C

og 45 °C. Derved opnås en høj levetid for akkuen.

Læs og overhold henvisningerne mhr. bortskaffelse.

Værktøjsskift (se Fig. B)

 Tag akkuen ud af el-værktøjet, før der arbejdes på

el-værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

Isætning af indsatsværktøj

Træk låsekappen 3 frem, skub indsatsværktøjet helt ind i

værktøjsholderen 2 og slip låsekappen 3 igen for at fastlåse

Anvend kun skruebits med kuglestop 1 (DIN 3126-E6.3). An-

dre skruebits 13 kan sættes i via en universalbitholder med

Udtagning af indsatsværktøj

Træk låsekappen 3 frem og tag indsatsvæktøjet ud.

Værktøjsholderen 2 med indsatsværktøjet drives af en elek-

tromotor via gear og slagværk.

Arbejdet er inddelt i to faser:

skruning og spænding (slagværk i aktion).

Slagværket går i gang, så snart skrueforbindelsen kører fast,

hvorved motoren belastes. Slagværket omsætter således mo-

torens kraft til ensartede drejeslag. Under løsning af skruer el-

ler møtrikker gennemføres denne proces omvendt.

ve den spænding, der er angivet på dit el-værktøjs ty-

peskilt. Brug af andre akku’er øger risikoen for personska-

der og er forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj,

kan føre til fejlfunktioner eller beskadigelser på el-værktøjet.

Stil retningsomskifteren 8 i midten for at forhindre en utilsig-

tet start. Sæt den opladede akku 7 ind i grebet, til denne fal-

der mærbart i hak og flugter med grebet.

Indstil drejeretning (se Fig. C)

Med retningsomskifteren 8 kan du ændre el-værktøjets dreje-

retning. Ved nedtrykket start-stop-kontakt 9 er dette ikke mu-

Højreløb: Til idrejning af skruer og spænding af møtrikker

trykkes retningsomskifteren 8 helt til venstre.

Venstreløb: Til løsning og uddrejning af skruer og møtrikker

trykkes retningsomskifteren 8 helt mod højre.

Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten

Lampen 4 lyser, når start-stop-kontakten 9 trykkes halvt eller

helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved

El-værktøjet slukkes ved at slippe start-stop-kontakten 9.

For at spare på energien bør du kun tænde for el-værktøjet,

Indstil omdrejningstal

Du kan regulere omdrejningstallet til det tændte el-værktøj

trinløst afhængigt af hvor meget du trykker på start-stop-kon-

takten 9 er trykket halvt eller helt ned – akkuens ladetilstand i

nogle sekunder; den består af 3 grønne LED-lamper.

Temperaturafhængig overbelastningsbeskyttelse

El-værktøjet kan ikke overbelastes, hvis det bruges iht. formå-

let. Er belastningen for stærk eller forlades det tilladte akku-

temperaturområde for 0–70 °C, reduceres omdrejningstal-

let. El-værktøjet kører først med fuldt omdrejningstal igen,

når den tilladte akkutemperatur er nået.

Beskyttelse mod dybdeafladning

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet

med en beskyttelseskontakt: Indsatsværktøjet bevæger sig

 Sæt kun el-værktøjet på møtrikken/skruen i afbrudt til-

stand. Roterende indsatsværktøjer kan skride.

Drejningsmomentet er afhængig af tiden, der køres med slag.

Det max. opnåelige drejningsmoment er summen af alle drej-

ningsmomenter, der opnås ved slag. Det max. drejningsmo-

ment opnås efter en slagvarighed på 6–10 sekunder. Efter

denne tid øges tilspændingsmomentet kun minimalt.

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Slagvarigheden skal beregnes for hvert nødvendigt tilspæn-

dingsmoment. Det rent faktisk opnåede tilspændingsmoment

skal altid kontrolleres med en momentnøgle.

Skrueforbindelser med hårdt, fjedrende eller blødt sæde

Måles i et forsøg de drejningsmomenter, der opnås i en slag-

følge, og overføres disse til et diagram, får man en kurve, der

viser drejningsmomentets forløb. Kurvens højde svarer til det

max. opnåelige drejningsmoment, stejlheden viser, i hvilken

Et drejningsmomentforløb afhænger af følgende faktorer:

– Skruernes/møtrikkernes fasthed

– Underlagets art (skive, tallerkenfjeder, pakning)

– Fastheden af det materiale, der skal skrues på

– Smøreforhold på skrueforbindelsen

På basis heraf findes følgende anvendelsestilfælde:

– Hårdt sæde findes i forbindelse med skrueforbindelser af

metal på metal og brug af spændeskiver. Efter en relativ

kort slagtid er det max. drejningsmoment nået (stejlt for-

løb). Unødvendig lang slagtid skader maskinen.

– Fjedrende sædet findes i forbindelse med skrueforbindel-

ser af metal på metal, dog ved brug af fjederringe, taller-

kenfjedre, ståbolte eller skruer/møtrikker med konisk sæ-

de samt i forbindelse med brug af forlængerstykker.

– Blødt sæde findes i forbindelse med skrueforbindelser af

f.eks. metal på træ eller hvis bly- eller fiberskiver benyttes

Er sædet fjedrende eller blødt, er det max. tilspændingsmo-

ment mindre end hvis sædet er hårdt. Desuden kræves en be-

tydelig længere slagtid.

Vejledende værdier for maximale skrue-tilspændingsmomenter

Angivelser i Nm, beregnet på basis af spændingens tværsnit; udnyttelse af strækgrænsen 90% (ved friktionstal μ

spændingsmomentet skal altid kontrolleres med en momentnøgle.

Før større og længere skruer skrues i hårde materialer, før du

af skruelængden med gevindets kernedia-

Vedligeholdelse og service

Vedligeholdelse og rengøring

 Tag akkuen ud af el-værktøjet, før der arbejdes på

el-værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

 El-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Når akkuen ikke fungerer mere, bedes du kontakte et autori-

seret serviceværksted for Bosch el-værktøj.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

De indeholdte Li-Ion-akkuer overholder bestemmelserne om

farligt gods. Akkuerne kan transporteres af brugeren på of-

fentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-

ler spedition) skal særlige krav vedr. emballage og mærkning

overholdes. Her skal man kontakte en faregodsekspert, før

forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne

kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale for-

El-værktøj, akku, tilbehør og emballage skal genbru-

ges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det

almindelige husholdningsaffald!

Tilspændingsklassifikatio-

Iht. det europæiske direktiv 2012/19/EU

skal kasseret elektroværktøj og iht. det

europæiske direktiv 2006/66/EF skal de-

fekte eller opbrugte akkuer/batterier ind-

samles separat og genbruges iht. gældende

Læs og overhold henvisningerne i af-

snit „Transport“, side 48. Ret til ændringer forbeholdes. Svenska

Säkerhetsanvisningar

rer det. Hvis du holder fingeren på bryteren når du bærer

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

 Ved gal bruk kan det lekke væske ut av batteriet. Unn-

gå kontakt med denne væsken. Ved tilfeldig kontakt

må det skylles med vann. Hvis det kommer væske i øy-

nene, må du i tillegg oppsøke en lege. Batterivæske som

den være utbrettet mens du leser bruksanvisningen.

beidsområdet, og er ikke egnet som rombelysning i boliger.

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

der «Tekniske data» er i overensstemmelse med følgende

fra batteriet, må du lade det fullstendig opp i ladeapparatet

ikke videre på på-/av-bryteren. Batteriet kan ta skade.

til det tydelig går i lås og ligger kant i kant med håndtaket.

temperaturområdet på 0–70 °C ikke overholdes må turtallet

Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende

gående våre produkter og deres tilbehør.
