NÁVOD NA OBSLUHU GDR 10 8LI BOSCH

sk Pôvodný návod na použitie

pustné teploty akumulátoru.

Prečítajte si všetky Výstražné upozorne-

nia a bezpečnostné pokyny. Zanedbanie

dodržiavania Výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Třídy pevnosti podle

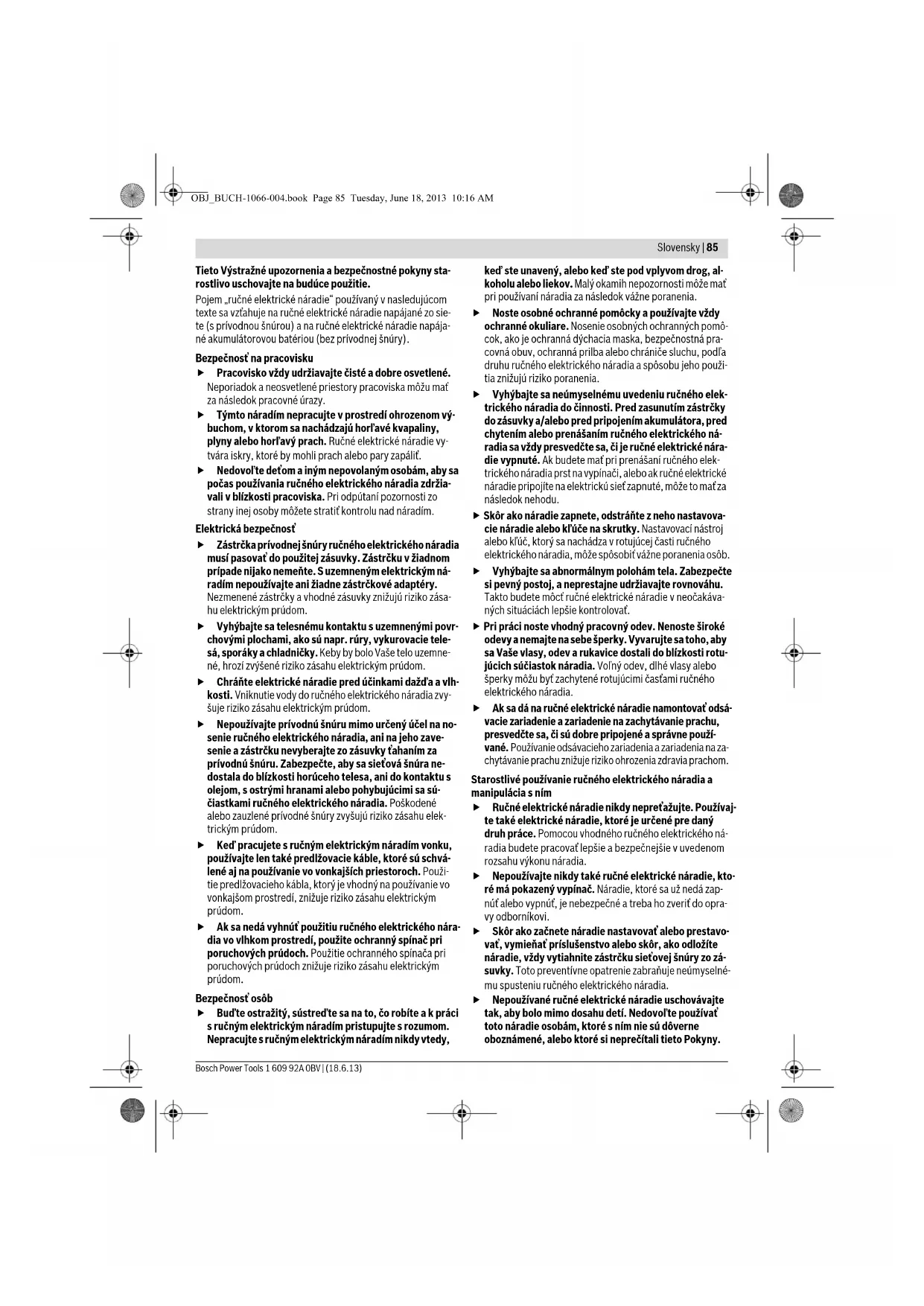

Tieto Výstražné upozornenia a bezpečnostné pokyny sta-

rostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo sie-

te (s prívodnou šnúrou) a na ručné elektrické náradie napája-

né akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

 Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

 Týmto náradím nepracujte v prostredí ohrozenom vý-

buchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie vy-

tvára iskry, ktoré by mohli prach alebo pary zapáliť.

 Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia zdržia-

vali v blízkosti pracoviska. Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

 Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým ná-

radím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása-

hu elektrickým prúdom.

 Vyhýbajte sa telesnému kontaktu s uzemnenými povr-

chovými plochami, ako sú napr. rúry, vykurovacie tele-

sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.

 Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti. Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.

 Nepoužívajte prívodnú šnúru mimo určený účel na no-

senie ručného elektrického náradia, ani na jeho zave-

senie a zástrčku nevyberajte zo zásuvky ťahaním za

prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne-

dostala do blízkosti horúceho telesa, ani do kontaktu s

olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek-

 Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú schvá-

lené aj na používanie vo vonkajších priestoroch. Použi-

tie predlžovacieho kábla, ktorý je vhodný na používanie vo

vonkajšom prostredí, znižuje riziko zásahu elektrickým

 Ak sa nedá vyhnúť použitiu ručného elektrického nára-

dia vo vlhkom prostredí, použite ochranný spínač pri

poruchových prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu elektrickým

 Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog, al-

koholu alebo liekov. Malý okamih nepozornosti môže mať

pri používaní náradia za následok vážne poranenia.

 Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných pomô-

cok, ako je ochranná dýchacia maska, bezpečnostná pra-

covná obuv, ochranná prilba alebo chrániče sluchu, podľa

druhu ručného elektrického náradia a spôsobu jeho použi-

tia znižujú riziko poranenia.

 Vyhýbajte sa neúmyselnému uvedeniu ručného elek-

trického náradia do činnosti. Pred zasunutím zástrčky

do zásuvky a/alebo pred pripojením akumulátora, pred

chytením alebo prenášaním ručného elektrického ná-

radia sa vždy presvedčte sa, či je ručné elektrické nára-

die vypnuté. Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické

náradie pripojíte na elektrickú sieť zapnuté, môže to mať za

 Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie alebo kľúče na skrutky. Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného

elektrického náradia, môže spôsobiť vážne poranenia osôb.

 Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v neočakáva-

ných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu-

júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo

šperky môžu byť zachytené rotujúcimi časťami ručného

elektrického náradia.

 Ak sa dá na ručné elektrické náradie namontovať odsá-

vacie zariadenie a zariadenie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a správne použí-

vané. Používanie odsávacieho zariadenia a zariadenia na za-

chytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Starostlivé používanie ručného elektrického náradia a

 Ručné elektrické náradie nikdy nepreťažujte. Používaj-

te také elektrické náradie, ktoré je určené pre daný

druh práce. Pomocou vhodného ručného elektrického ná-

radia budete pracovať lepšie a bezpečnejšie v uvedenom

rozsahu výkonu náradia.

 Nepoužívajte nikdy také ručné elektrické náradie, kto-

ré má pokazený vypínač. Náradie, ktoré sa už nedá zap-

núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra-

 Skôr ako začnete náradie nastavovať alebo prestavo-

vať, vymieňať príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá-

suvky. Toto preventívne opatrenie zabraňuje neúmyselné-

mu spusteniu ručného elektrického náradia.

 Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

toto náradie osobám, ktoré s ním nie sú dôverne

oboznámené, alebo ktoré si neprečítali tieto Pokyny.

OBJ_BUCH-1066-004.book Page 85 Tuesday, June 18, 2013 10:16 AM86 | Slovensky

1 609 92A 0BV | (18.6.13) Bosch Power Tools

Ručné elektrické náradie je nebezpečné vtedy, keď ho po-

užívajú neskúsené osoby.

 Ručné elektrické náradie starostlivo ošetrujte. Kontro-

lujte, či pohyblivé súčiastky bezchybne fungujú alebo

či neblokujú, či nie sú zlomené alebo poškodené niekto-

ré súčiastky, ktoré by mohli negatívne ovplyvňovať

správne fungovanie ručného elektrického náradia.

Pred použitím náradia dajte poškodené súčiastky vy-

meniť. Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

 Používajte ručné elektrické náradie, príslušenstvo, na-

stavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci zoh-

ľadnite konkrétne pracovné podmienky a činnosť, kto-

rú budete vykonávať. Používanie ručného elektrického

náradia na iný účel ako na predpísané použitie môže viesť

k nebezpečným situáciám.

Starostlivé používanie akumulátorového ručného elek-

trického náradia a manipulácia s ním

 Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora. Ak sa používa nabíjačka,

určená na nabíjanie určitého druhu akumulátorov, na nabíja-

nie iných akumulátorov, hrozí nebezpečenstvo požiaru.

 Do elektrického náradia používajte len príslušné urče-

né akumulátory. Používanie iných akumulátorov môže

mať za následok poranenie a nebezpečenstvo požiaru.

 Nepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami, minca-

mi, kľúčmi, klincami, skrutkami alebo s inými drob-

nými kovovými predmetmi, ktoré by mohli spôsobiť

premostenie kontaktov. Skrat medzi kontaktmi akumulá-

tora môže mať za následok popálenie alebo vznik požiaru.

 Z akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.

Po náhodnom kontakte miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do kontaktu s očami,

po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie po-

kožky alebo popáleniny.

 Ručné elektrické náradie dávajte opravovať len kvalifi-

kovanému personálu, ktorý používa originálne náhrad-

né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia

Bezpečnostné pokyny pre skrutkovač

 Držte ručné elektrické náradie len za izolované plochy

rukovätí, ak vykonávate takú prácu, pri ktorej by mohla

skrutka natrafiť na skryté elektrické vedenia. Kontakt

skrutky s elektrickým vedením, ktoré je pod napätím, môže

dostať pod napätie aj kovové súčiastky náradia a spôsobiť

zásah elektrickým prúdom.

 Zabezpečte obrobok. Obrobok upnutý pomocou upína-

cieho zariadenia alebo zveráka je bezpečnejší ako obrobok

 Počkajte na úplné zastavenie ručného elektrického ná-

radia, až potom ho odložte. Pracovný nástroj sa môže za-

seknúť a môže zapríčiniť stratu kontroly nad ručným elek-

 Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato-

Chráňte akumulátor pred horúčavou, napr. aj

pred trvalým slnečným žiarením, pred ohňom,

vodou a vlhkosťou. Hrozí nebezpečenstvo výbu-

 Po poškodení akumulátora alebo v prípade neodborné-

ho používania môžu z akumulátora vystupovať škodlivé

výpary. Zabezpečte prívod čerstvého vzduchu a v prí-

pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý-

pary môžu podráždiť dýchacie cesty.

 Používajte tento akumulátor iba spolu s Vaším ručným

elektrickým náradím Bosch. Len takto bude akumulátor

chránený pred nebezpečným preťažením.

 Používajte len originálne akumulátory Bosch s napätím,

ktoré je uvedené na štítku Vášho ručného elektrického

náradia. Pri použití iných akumulátorov, napríklad rôznych

napodobnenín, upravovaných akumulátorov alebo výrob-

kov iných firiem, hrozí nebezpečenstvo poranenia alebo

vznik vecných škôd následkom výbuchu akumulátora.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny. Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za

následok zásah elektrickým prúdom, spô-

sobiť požiar a/alebo ťažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a

nechajte si ju vyklopenú po celý čas, keď čítate tento Návod

Používanie podľa určenia

Toto ručné elektrické náradie je v uvedenom rozmerovom roz-

sahu určené na zaskrutkovávanie a uvoľňovanie skrutiek ako

aj na uťahovanie a uvoľňovanie matíc.

Svetlo tohto elektrického náradia je určené na to, aby osvet-

ľovalo priamu pracovnú oblasť elektrického náradia a nie je

vhodné na osvetľovanie priestorov v domácnosti.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-

zenie elektrického náradia na grafickej strane tohto Návodu

1 Skrutkovací hrot so zaistením odpruženou guľôčkou*

3 Zaisťovacia objímka

4 Žiarovka „Power Light“

5 Upevnenie slučky na nosenie

6 Tlačidlo uvoľnenia aretácie akumulátora*

8 Prepínač smeru otáčania

OBJ_BUCH-1066-004.book Page 86 Tuesday, June 18, 2013 10:16 AMSlovensky | 87 Bosch Power Tools 1 609 92A 0BV | (18.6.13) 9 Vypínač

10 Indikácia stavu nabitia akumulátora

11 Rukoväť (izolovaná plocha rukoväte)

12 Univerzálny držiak skrutkovacích hrotov*

13 Skrutkovací hrot*

*Zobrazené alebo popísané príslušenstvo nepatrí celé do základ-

nej výbavy produktu. Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy EN 60745.

Hodnotená hodnota hladiny hluku A tohto náradia je typicky:

Akustický tlak 87 dB(A); Hodnota hladiny akustického tlaku

98 dB(A). Nepresnosť merania K=3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 60745:

Uťahovanie skrutiek a matíc s maximálnou prípustnou veľkos-

Úroveň kmitov uvedená v týchto pokynoch bola nameraná

podľa meracieho postupu uvedeného v norme EN 60745 a

možno ju používať na vzájomné porovnávanie rôznych typov

ručného elektrického náradia medzi sebou. Hodí sa aj na

predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy používa-

nia tohto ručného elektrického náradia. Avšak v takých prípa-

doch, keď sa toto ručné elektrické náradie použije na iné dru-

hy použitia, s odlišnými pracovnými nástrojmi alebo sa podro-

buje nedostatočnej údržbe, môže sa hladina zaťaženia vibrá-

ciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť za-

ťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časové-

ho úseku práce s náradím treba zohľadniť doby, počas ktorých

je ručné elektrické náradie vypnuté alebo doby, keď náradie

síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne re-

dukovať zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaže-

nia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako

sú napríklad: údržba ručného elektrického náradia a použí-

vaných pracovných nástrojov, zabezpečenie zachovania tep-

loty rúk, organizácia jednotlivých pracovných úkonov.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že výrobok opísaný

včasti „Technické údaje“ je vzhode snasledujúcimi normami

alebo normatívnymi dokumentmi: EN 60745 podľa nariadení

smerníc 2009/125/ES (nariadenie 1194/2012),

2011/65/EÚ, 2004/108/ES, 2006/42/ES.

Súbor technickej dokumentácie (2006/42/ES)

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.04.2013 Montáž

Nabíjanie akumulátorov (pozri obrázok A)

 Používajte len tie nabíjačky, ktoré sú uvedené na stra-

ne príslušenstva. Len tieto nabíjačky sú konštruované na

spoľahlivé nabíjanie lítiovo-iónových akumulátorov Vášho

ručného elektrického náradia.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom

stave. Aby ste zaručili plný výkon akumulátora, pred prvým

použitím akumulátor v nabíjačke úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez to-

ho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabí-

jania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

pomocou elektronickej ochrany článku „Electronic Cell Pro-

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

sa pomocou ochranného obvodu vypne: Pracovný nástroj sa

Na demontáž akumulátora 7 stlačte uvoľňovacie tlačidlá 6 a

vytiahnite akumulátor z ručného elektrického náradia sme-

rom dole. Nepoužívajte pritom neprimeranú silu.

Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí

nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a

45 °C. Vďaka tomu sa zabezpečí vyššia životnosť akumuláto-

Počet voľnobežných obrátok

ukončenie skrutkovania podľa

Hmotnosť (netto) kg 0,96

Hmotnosť podľa EPTA-

kg 1,0 Technické údaje určené pomocou akumulátora, ktorý je súčasťou bale- nia.

Výmena nástroja (pozri obrázok B)

 Vyberte akumulátor pred každou prácou na elektric-

kom náradí (napr. údržba, výmena nástroja a pod.) ako

aj pri preprave a úschove ručného elektrického nára-

dia. V prípade neúmyselného zapnutia vypínača hrozí ne-

bezpečenstvo poranenia.

Vkladanie pracovného nástroja

Potiahnite zaisťovaciu objímku 3 smerom dopredu, pracovný

nástroj zasuňte až na doraz do upínacieho mechanizmu (skľu-

čovadla) 2 a potom zaisťovaciu objímku 3 opäť uvoľnite, aby

ste pracovný nástroj zaaretovali.

Používajte len skrutkovacie hroty s guľôčkovým zaisťovaním 1

(DIN 3126-E6.3). Iné druhy skrutkovacích hrotov 13 môžete

vkladať pomocou univerzálneho držiaka skrutkovacích hrotov

s guľôčkovým zaisťovaním 12.

Demontáž pracovného nástroja

Potiahnite zaisťovaciu objímku 3 smerom dopredu a pracovný

Upínacia hlava 2 s pracovným nástrojom je poháňaná cez pre-

vodovku a impulzový mechanizmus pomocou elektromotora.

Pracovný úkon je rozčlenený do dvoch fáz:

Skrutkovanie a uťahovanie (impulzový mechanizmus v čin-

Impulzový mechanizmus začína pracovať v okamihu, keď je

skrutkové spojenie doskrutkované, a tým sa motor viac zaťaží.

Impulzový mechanizmus pritom premieňa silu motora na rov-

nomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa

tento pracovný úkon vykonáva v opačnom poradí.

Uvedenie do prevádzky

Vloženie akumulátora

 Používajte len originálne lítiovo-iónové akumulátory

Bosch s napätím, ktoré je uvedené na štítku Vášho ručné-

ho elektrického náradia. Používanie iných akumulátorov

môže mať za následok poranenie a nebezpečenstvo požiaru.

Upozornenie: Používanie takých akumulátorov, ktoré nie sú

pre dané ručné elektrické náradie vhodné, môže mať za násle-

dok nesprávne fungovanie náradia alebo jeho poškodenie.

Nastavte prepínač smeru otáčania 8 do strednej polohy, aby

ste zabránili neúmyselnému zapnutiu ručného elektrického

náradia. Vložte nabitý akumulátor 7 do rukoväte tak, aby po-

čuteľne zaskočil a bol zarovno s rukoväťou.

Nastavenie smeru otáčania (pozri obrázok C)

Prepínačom smeru otáčania 8 môžete meniť smer otáčania

ručného elektrického náradia. Nie je to však možné vtedy,

keď je stlačený vypínač 9.

Pravobežný chod: Na zaskrutkovávanie skrutiek a uťahovanie

matíc zatlačte prepínač smeru otáčania 8 doľava až na doraz.

Ľavobežný chod: Na uvoľňovanie, resp. vyskrutkovávanie

skrutiek a matíc stlačte prepínač smeru otáčania 8 až na doraz

Žiarovka 4 svieti pri čiastočnom alebo pri úplnom stlačení vy-

pínača 9 a v prípade nepriaznivých svetelných pomerov na

pracovisku umožňuje osvetlenie pracovného priestoru nára-

Nastavenie počtu obrátok

Počet obrátok zapnutého ručného elektrického náradia môže-

te plynulo regulovať podľa toho, do akej miery stláčate vypí-

Mierny tlak na vypínač 9 vyvolá nízky počet obrátok. Pri zvýše-

ní tlaku sa počet obrátok zvýši.

Indikácia stavu nabitia akumulátora

Indikácia stavu nabitia akumulátora 10 ukazuje pri napoly ale-

bo celkom stlačenom vypínači 9 niekoľko sekúnd stav nabitia

akumulátora a skladá sa z 3 zelených diód LED.

Tepelne závislá poistka proti preťaženiu

Pri používaní náradia podľa určenia sa ručné elektrické nára-

die nemôže preťažovať. V prípade silného preťaženia alebo pri

prekročení prípustnej teploty akumulátora 0–70 °C sa počet

obrátok zredukuje. Toto ručné elektrické náradie sa rozbehne

na plné obrátky až po dosiahnutí prípustnej teploty akumulá-

Ochrana proti úplnému vybitiu akumulátora

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

pomocou elektronickej ochrany článku „Electronic Cell Pro-

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

sa pomocou ochranného obvodu vypne: Pracovný nástroj sa

Pokyny na používanie

 Na skrutku/maticu prikladajte ručné elektrické nára-

die iba vo vypnutom stave. Otáčajúce sa pracovné ná-

stroje by sa mohli zošmyknúť.

Krútiaci moment je závislý od doby trvania impulzov. Maxi-

málny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých

jednotlivých krútiacich momentov dosiahnutých impulzami.

Maximálny krútiaci moment sa dosiahne po trvaní uťahova-

cích impulzov v trvaní 6–10 sekúnd. Po tejto dobe sa už uťa-

hovací moment zvyšuje iba minimálne.

Dobu trvania uťahovacích impulzov treba zistiť pre každý po-

žadovaný uťahovací moment. Skutočne dosiahnutý uťahovací

moment treba v každom prípade zisťovať pomocou momento-

Blikajúce svetlo 1 x zelená LED Rezerva

OBJ_BUCH-1066-004.book Page 88 Tuesday, June 18, 2013 10:16 AMSlovensky | 89

Bosch Power Tools 1 609 92A 0BV | (18.6.13)

Skrutkové spojenia s tvrdým, pružným alebo s mäkkým

Ako odmeriate krútiace momenty dosiahnuté pri skúške a na-

nesiete ich do grafu, dostanete krivku priebehu krútiacich

momentov. Výška krivky zodpovedá maximálne dosiahnuteľ-

nému krútiacemu momentu, strmosť krivky ukazuje, za aký

čas ho možno dosiahnuť.

Priebeh krútiaceho momentu závisí od nasledujúcich fakto-

– pevnosť skrutiek/matíc

– druh podložky/podkladu (okrúhla podložka, tanierová pru-

– pevnosť zoskrutkovávaného materiálu

– mastiace pomery skrutkového spoja

Z toho potom vyplývajú nasledujúce prípady použitia:

– Tvrdé spojenie je dané pri skrutkových spojoch kovu na

kov s použitím podložiek. Maximálny krútiaci moment sa

dosiahne po relatívne krátkom čase rotačných impulzov

(strmý priebeh charakteristiky). Zbytočne dlhá doba im-

pulzového uťahovania iba poškodzuje náradie.

– Pružné spojenie je dané pri skrutkových spojoch kovu na

kov, avšak s použitím pružných podložiek, tanierových

podložiek, svorníkov alebo skrutiek/matíc s kónickým sed-

lom ako aj pri použití predlžovacích elementov.

– Mäkké spojenie je dané pri skrutkových spojeniach napr.

kovu na drevo, alebo pri použití olovených alebo fibrových

podložiek ako podkladu.

Pri pružných resp. mäkkých spojeniach je maximálny uťaho-

vací moment menší ako pri tvrdom spojení. Takisto je na do-

siahnutie rovnakého uťahovacieho momentu potrebná dlhšia

doba impulzového uťahovania.

Orientačné hodnoty na dosiahnutie maximálnych uťahovacích momentov skrutiek

Údaje prepočítané v jednotkách Nm z priebehu napätia; využitie hranice prieťažnosti 90 % (pri hodnote trenia μ

točne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového kľúča.

Pred skrutkovaním väčších a dlhších skrutiek do tvrdých ma-

teriálov by ste mali vrtákom s priemerom rovným jadru závitu

skrutky predvŕtať otvor do

kom náradí (napr. údržba, výmena nástroja a pod.) ako

aj pri preprave a úschove ručného elektrického nára-

dia. V prípade neúmyselného zapnutia vypínača hrozí ne-

bezpečenstvo poranenia.

 Ručné elektrické náradie a jeho vetracie štrbiny udržia-

vajte vždy v čistote, aby ste mohli pracovať kvalitne a

Keď akumulátor prestane správne fungovať, obráťte sa láska-

vo na autorizované servisné stredisko ručného elektrického

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-

žené obrázky a informácie k náhradným súčiastkam nájdete aj

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri

otázkach týkajúcich sa našich produktov a ich príslušenstva.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám

pre transport nebezpečného nákladu. Tieto akumulátory smie

používateľ náradia prepravovať po cestách bez ďalších opat-

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo

prostredníctvom špedície) treba rešpektovať osobitné požia-

davky na obaly a označenie. V takomto prípade treba pri príp-

rave zásielky bezpodmienečne konzultovať s expertom pre

prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal.

Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa

v obale nemohol posúvať.

Rešpektujte aj prípadné doplňujúce národné predpisy.

Triedy pevnosti podľa nor-

Štandardné skrutky Skrutky s vysokou

OBJ_BUCH-1066-004.book Page 89 Tuesday, June 18, 2013 10:16 AM90 | Magyar 1 609 92A 0BV | (18.6.13) Bosch Power Tools Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba

dať na recykláciu zodpovedajúcu ochrane životného

Neodhadzujte ručné elektrické náradie ani akumulátory/baté-

rie do komunálneho odpadu!

Podľa Európskej smernice 2012/19/EÚ sa

musí nepoužiteľné ručné elektrické náradie

(elektrospotrebiče) a podľa európskej

smernice 2006/66/ES sa musia poškode-

né alebo opotrebované akumulátory/baté-

rie zbierať separovane a treba ich dávať na

recykláciu zodpovedajúcu ochrane životné-
