BRUKSANVISNING GDR 10 8LI BOSCH

Indstil omdrejningstal

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna

inte följts kan orsaka elstöt, brand och/eller allvarliga person-

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna

elverktyg (med nätsladd) och till batteridrivna elverktyg

 Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut

eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

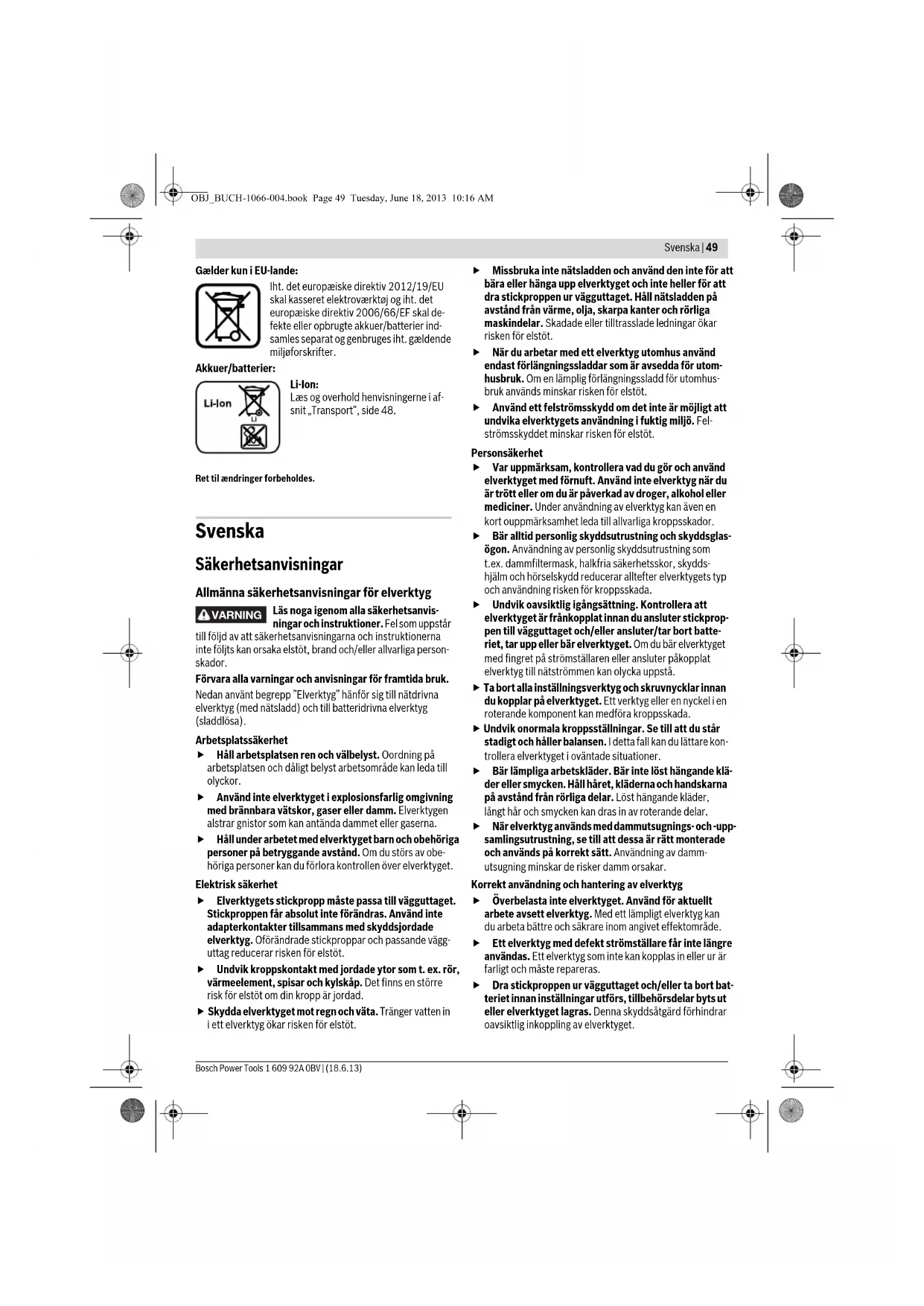

VARNING OBJ_BUCH-1066-004.book Page 49 Tuesday, June 18, 2013 10:16 AM50 | Svenska 1 609 92A 0BV | (18.6.13) Bosch Power Tools  Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom-

ponenter inte brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner påverkas menligt.

Låt skadade delar repareras innan elverktyget tas i

bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

 Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för skruvdragare

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där skruven kan skada

dolda elledningar. Skruvens kontakt med en spänningsfö-

rande ledning kan sätta maskinens metalldelar under spän-

ning och leda till elstöt.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk-

 Vänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast med Bosch elverktyget. Detta

skyddar batteriet mot farlig överbelastning.

 Använd endast originalbatterier från Bosch med den

spänning som anges på elverktygets typskylt. Om

andra batterier används, t. ex. kopierade batterier, reno-

verade batterier eller batterier av främmande fabrikat,

finns risk för att batteriet exploderar och orsakar person-

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan

uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för

åtdragning och lossning av muttrar inom angivet dimensions-

Belysningen i detta elverktyg är avsett för att belysa verkty-

gets direkta arbetsområde och är inte lämpligt för att lysa upp

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

4 Lampa ”Power Light”

5 Fäste för handlovsrem

6 Batteriets upplåsningsknapp*

8 Riktningsomkopplare

9 Strömställare Till/Från

10 Indikering av batteriets laddningstillstånd

11 Handgrepp (isolerad greppyta)

12 Universalbitshållare*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-

snivå 87 dB(A); ljudeffektnivå 98 dB(A). Onoggrannhet

Totala vibrationsemissionsvärden a

riktningar) och onoggrannhet K framtaget enligt EN 60745:

Dragning av skruvar och muttrar i maximalt tillåten storlek:

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60745 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål och med andra insatsverktyg eller

inte underhållits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperioden öka betyd-

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” stämmer överens med följande stan-

darder och dokument: EN 60745 enligt bestämmelserna i

direktiven 2009/125/EG (förordning 1194/2012),

2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Batteriets laddning (se bild A)

 Använd endast de laddare som anges på tillbehörssi-

dan. Endast denna typ av laddare är anpassad till det

litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

 Undvik att trycka på strömställaren Till/Från efter en

automatisk frånkoppling av elverktyget. Batteriet kan

För borttagning av batterimodulen 7 tryck på upplåsnings-

knappen 6 och dra batterimodulen nedåt ur elverktyget.

Batteriet är försedd med en NTC-temperaturövervakning som

endast tillåter uppladdning inom ett temperaturområde mel-

lan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid.

Beakta anvisningarna för avfallshantering.

Verktygsbyte (se bild B)

 Ta bort batteriet innan åtgärder utförs på elverktyget

samt före transport och lagring. Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

Insättning av insatsverktyg

Dra spärrhylsan 3 framåt, skjut in insatsverktyget mot stopp i

verktygsfästet 2 och släpp åter spärrhylsan 3 för låsning av

Använd endast skruvbits med kulspärr 1 (DIN 3126-E6.3).

Andra skruvbits 13 kan användas i kombination med univer-

salhållare med kulspärr 12.

Borttagning av insatsverktyget

Dra spärrhylsan 3 framåt och ta bort insatsverktyget.

Sladdlös slående skruvdragare GDR 10,8-LI Produktnummer

Max. åtdragningsmoment

för hårt skruvförband enligt

Vikt enligt EPTA-Procedure

Med hjälp av en växel och ett slagverk driver en elmotor verk-

tygsfästet 2 med insatsverktyget.

Arbetsprocessen består av två faser:

Skruvning och Åtdragning (slagverket är aktivt).

Slagverket startar när skruvförbandet kör fast och motorn

belastas. Slagverket omvandlar nu motorns kraft till jämna

vridslag. Lossning av skruvar och muttrar förlöper i omvänd

Insättning av batteri

 Använd endast original Bosch litiumjonbatterier med

den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kroppsskada och

Anvisning: Använd endast för elverktyget lämpliga batterier,

i annat fall finns risk för felfunktion eller skador på elverkty-

Ställ riktningsomkopplaren 8 i mittläge för att undvika oav-

siktlig start. Skjut in den uppladdade batteriet 7 i handtaget

tills den tydligt snäpper fast och ligger i plan med handtaget.

Inställning av rotationsriktning (se bild C)

Med riktningsomkopplaren 8 kan elverktygets rotationsrikt-

ning ändras. Vid nedtryckt strömställare Till/Från 9 kan

omkoppling inte ske.

Högergång: För idragning av skruvar och åtdragning av mutt-

rar vrid riktningsomkopplaren 8 åt vänster mot stopp.

Vänstergång: För lossning och urdragning av skruvar och

muttrar tryck riktningsomkopplaren 8 åt höger mot stopp.

Tryck för start av elverktyget ned strömställaren Till/Från 9

och håll den nedtryckt.

Lampan 4 lyser vid lätt eller helt nedtryckt strömställare

Till/Från 9 och belyser arbetsområdet vid ogynnsamma belys-

För frånkoppling av elverktyget släpp strömställaren

För att spara energi, koppla på elverktyget endast när du vill

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras steglöst genom

att mer eller mindre trycka ned strömställaren Till/Från 9.

Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal.

Med tilltagande tryck ökar varvtalet.

Batteriets laddningsindikering

Batteriets laddningsindikator 10 har tre gröna lysdioder som

vid halvt eller helt nedtryckt strömställare Till/Från 9 för några

sekunder visar batteriets laddningstillstånd.

Temperaturberoende överbelastningsskydd

Ett ändamålsenligt använt elverktyg kan inte överbelastas.

Vid för hög belastning eller när batteriets temperaturområde

på 0– 70 °C över- eller underskrids reduceras varvtalet.

Elverktyget fungerar med fullt varvtal först sedan tillåten bat-

teritemperatur uppnåtts.

Djupurladdningsskydd

Litium-jonbatteriet är med ”Electronic Cell Protection (ECP)”

skyddad mot djupurladdning. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

 Elverktyget ska vara frånkopplat när det förs mot mut-

tern/skruven. Roterande insatsverktyg kan slira bort.

Vridmomentet är beroende av slagtiden. Det maximalt upp-

nådda vridmomentet resulterar i summan av de enkelvridmo-

ment som uppnåtts vid alla slag. Maximalt vridmoment upp-

nås efter en slagtid på 6–10 sekunder. Efter denna tid ökar

åtdragningsmomentet endast minimalt.

Slagtiden ska bestämmas för varje erforderligt åtdragnings-

moment. Det uppnådda åtdragningsmomentet ska kontrolle-

ras med en momentnyckel.

Skruvförband med hårt, fjädrande eller mjukt säte

Om de vridmoment som vid ett försök uppnåtts i en slagserie

överförs till ett diagram fås en kurva för vridmomentsförlop-

pet. Kurvans höjd motsvarar maximalt uppnåeligt vridmo-

ment och dess stigning den tid som behövs för detta vridmo-

Vridmomentsförloppet är beroende av följande faktorer:

– Skruvarnas/muttrarnas hållfasthet

– Underlaget (bricka, tallriksfjäder, tätning)

– Aktuella materialets hållfasthet

– Smörjning vid skruvförbandet

Härav följer följande användningsfall:

– Hårt säte förekommer vid förskruvningar av metall mot

metall när underläggsbrickor används. Efter en relativt

kort slagtid har maximalt vridmoment uppnåtts (brant

karakteristik). Onödigt lång slagtid skadar endast maski-

– Fjädrande säte förekommer vid förskruvningar av metall

mot metall vid användning av fjäderringar, tallriksfjädrar,

stagbultar eller skruvar/muttrar med koniskt säte samt vid

användning av förlängningar.

– Mjukt säte förekommer vid förskruvningar av t.ex. metall

mot trä eller vid användning av bly- eller fiberbrickor som

Vid fjädrande resp. mjukt säte är det maximala åtdragnings-

momentet mindre än vid hårt säte. Dessutom krävs en betyd-

ligt längre slagtid.

Permanent ljus 3 gröna ≥ 2/3

Permanent ljus 2 gröna ≥1/3

Permanent ljus 1 grönt < 1/3

Blinkljus 1 grönt Reserv

Uppgifter i Nm, beräknat baserande på spänningstvärsnittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient

= 0,12). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel.

Innan större, längre skruvar dras in i hårt material förborra

gängans kärndiameter till ca

Underhåll och service

Underhåll och rengöring

 Ta bort batteriet innan åtgärder utförs på elverktyget

samt före transport och lagring. Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

 Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Kontakta en auktoriserad serviceverkstad för Bosch-elverk-

tyg när batteriet inte längre är funktionsdugligt.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU

måste obrukbara elverktyg och enligt euro-

peiska direktivet 2006/66/EG felaktiga

eller förbrukade batterier separat omhän-

dertas och på miljövänligt sätt lämnas in för

Sekundär-/primärbatterier:

Beakta anvisningarna i avsnittet

”Transport”, sida 53. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

Hållfasthetsklasser enligt

Opplading av batteriet (se bilde A)
