MANUAL DE UTILIZADOR STM 1800 FESTOOL

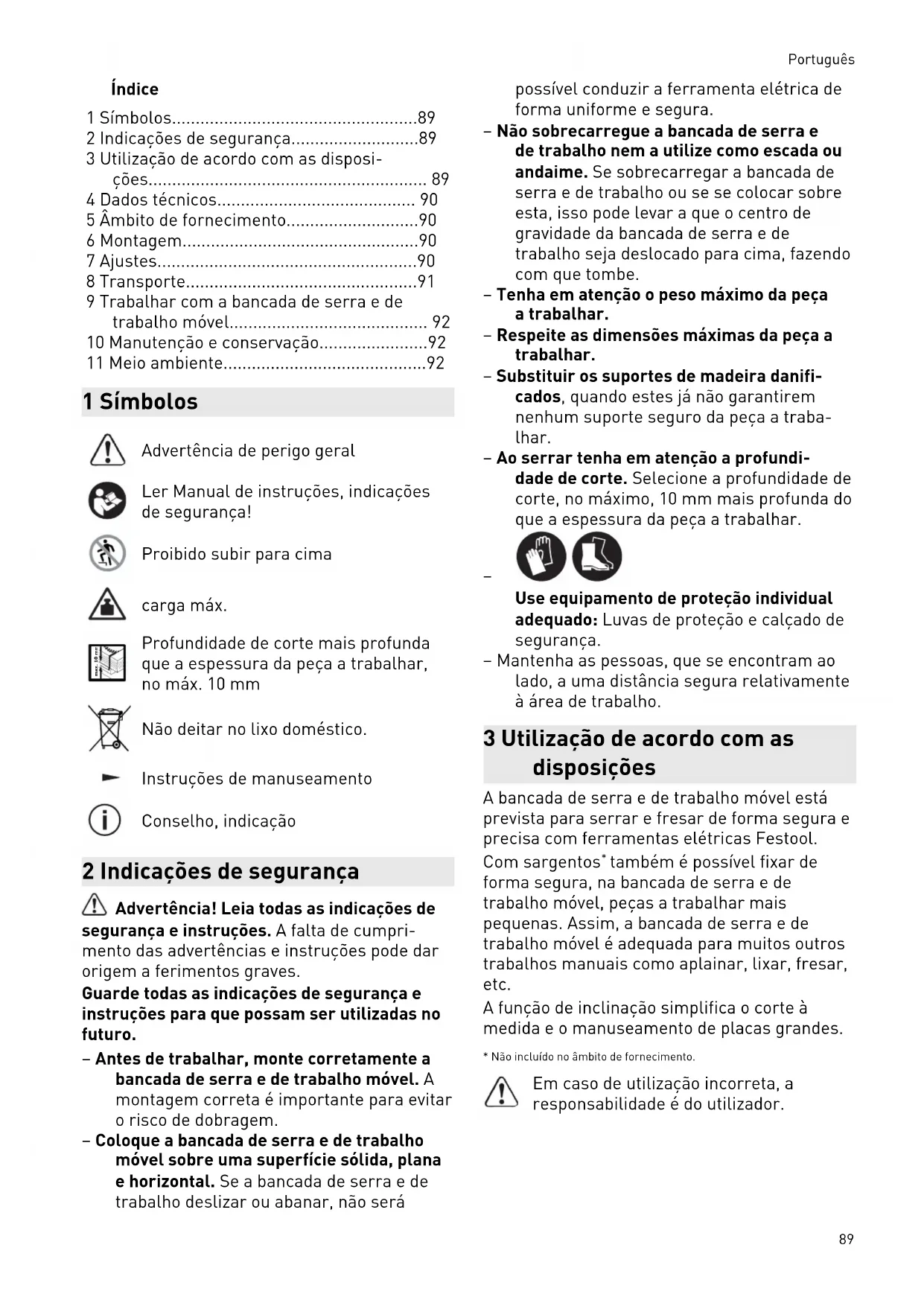

- 11 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposa żenie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach Polski 88Índice 1 Símbolos p. 89
- 2 Indicações de segurança p. 89
- 3 Utilização de acordo com as disposi ções p. 89
- 4 Dados técnicos p. 90
- 5 Âmbito de fornecimento p. 90
- 6 Montagem p. 90
- 7 Ajustes p. 90
- 8 Transporte p. 91
- 9 Trabalhar com a bancada de serra e de trabalho móvel p. 92
- 10 Manutenção e conservação p. 92
- 11 Meio ambiente 1 Símbolos Advertência de perigo geral Ler Manual de instruções, indicações de segurança! Proibido subir para cima carga máx. max. 10 mm Profundidade de corte mais profunda que a espessura da peça a trabalhar, no máx. 10 mm Não deitar no lixo doméstico. Instruções de manuseamento Conselho, indicação 2 Indicações de segurança Advertência! Leia todas as indicações de segurança e instruções. A falta de cumpri mento das advertências e instruções pode dar origem a ferimentos graves. Guarde todas as indicações de segurança e instruções para que possam ser utilizadas no futuro. – Antes de trabalhar, monte corretamente a bancada de serra e de trabalho móvel. A montagem correta é importante para evitar o risco de dobragem. – Coloque a bancada de serra e de trabalho móvel sobre uma superfície sólida, plana e horizontal. Se a bancada de serra e de trabalho deslizar ou abanar, não será possível conduzir a ferramenta elétrica de forma uniforme e segura. – Não sobrecarregue a bancada de serra e de trabalho nem a utilize como escada ou andaime. Se sobrecarregar a bancada de serra e de trabalho ou se se colocar sobre esta, isso pode levar a que o centro de gravidade da bancada de serra e de trabalho seja deslocado para cima, fazendo com que tombe. – Tenha em atenção o peso máximo da peça a trabalhar. – Respeite as dimensões máximas da peça a trabalhar. – Substituir os suportes de madeira danifi cados, quando estes já não garantirem nenhum suporte seguro da peça a traba lhar. – Ao serrar tenha em atenção a profundi dade de corte. Selecione a profundidade de corte, no máximo, 10 mm mais profunda do que a espessura da peça a trabalhar. p. 92
Use equipamento de proteção individual adequado: Luvas de proteção e calçado de segurança. – Mantenha as pessoas, que se encontram ao lado, a uma distância segura relativamente à área de trabalho. 3 Utilização de acordo com as disposições A bancada de serra e de trabalho móvel está prevista para serrar e fresar de forma segura e precisa com ferramentas elétricas Festool. Com sargentos
também é possível fixar de forma segura, na bancada de serra e de trabalho móvel, peças a trabalhar mais pequenas. Assim, a bancada de serra e de trabalho móvel é adequada para muitos outros trabalhos manuais como aplainar, lixar, fresar, etc. A função de inclinação simplifica o corte à medida e o manuseamento de placas grandes.
- Não incluído no âmbito de fornecimento. Em caso de utilização incorreta, a responsabilidade é do utilizador. Português 894 Dados técnicos Bancada de serra e de trabalho móvel STM 1800 Dimensões da bancada fechada (Largura x Comprimento x Altura) 1150 x 250 x 700 mm superfície de apoio mín. 1100 x 1050 mm superfície de apoio máx. 1800 x 2100 mm Altura da bancada (ajustável em altura)
carga máx. 150 kg dimensões máx. da peça a trabalhar (função de inclinação) 3100 x 2150 mm Peso 34 kg 5 Âmbito de fornecimento [1-1] Bancada de serra e de trabalho móvel fechada [1-2] Acessórios de montagem [A] 4x parafusos M6 com porcas [B] 4x parafusos de sextavado interior M10 com anilhas [C] 12x parafusos T10 (madeira 3 x 25 mm) [1-3] 4x tubos de encaixe [1-4] 4x suportes de madeira para montagem em tubos de encaixe [1-5] 5x suportes de madeira pré-montados incl. clipes [1-6] 4x suportes de madeira integrados [1-7] 4x rodas [1-8] 2x alojamentos de roda com travão [1-9] 2x alojamentos de roda sem travão As imagens indicadas encontram-se no início e no fim do manual de instruções. 6 Montagem
Ter em atenção o lado dos protetores de borracha pré-montados! Montar as rodas sem travão do lado oposto dos protetores de borracha (Figura 3A). Montar as rodas com travão do lado dos protetores de borracha (Figura 3B).
Aparafusar o alojamento de roda no tubo do pé com o parafuso de sextavado interior e a anilha [B].
Fixar a roda no alojamento de roda com o parafuso e a porca [A]. ► Montar, desta forma, 2 rodas com travão e 2 rodas sem travão.
6.3 Abrir a bancada de serra e de trabalho
móvel ► Abrir a proteção de transporte [4-1].
Lado oposto aos protetores de borracha: Abrir a armação articulada [4-5], até a cavilha de retenção [4-2] engatar.
Lado dos protetores de borracha: Puxar a cavilha de retenção [4-3] e abrir a armação articulada [4-5] empurrando a barra central [4-4], até a cavilha de retenção [4-3] engatar.
6.4 Montar o suporte de madeira central
incl. clipes ► Engatar o suporte de madeira pré-montado em clipes [5-1]no tubo central da armação articulada [5-2]. A bancada de serra e de trabalho móvel está operacional. 7 Ajustes
7.1 Ajustar a altura de trabalho
A altura de trabalho pode ser ajustada, em passos de 50 mm, entre 700 mm e 900 mm. ► Soltar, puxar e manter puxado o punho de aperto/retenção [6-3]. ► Puxar para fora ou empurrar para dentro o tubo do pé [6-2] e fixar numa das posições de detenção [6-1]. ► Soltar e apertar o punho de aperto/reten çãol [6-3]. ► Ajustar, desta forma, 4 tubos do pé à mesma altura. Português
907.2 Ajustar o travão
Bloquear o travão ► Pressionar a alavanca do travão [7-1] para baixo, até o bloqueio do travão [7-2] engatar. Soltar o travão ► Pressionar a alavanca do travão [7-1] para cima, até que o bloqueio do travão [7-2] se solte.
7.3 Aumentar a superfície de trabalho
A superfície de trabalho pode ser ajustada para o tamanho máximo de 1800 x 2100 mm. Montar os tubos de encaixe ► Soltar o botão rotativo [8-2]. ► Empurrar o tubo de encaixe [8-1] para a abertura de encaixe [8-3] da armação arti culada. ► Apertar o botão rotativo [8-2]. ► Montar, desta forma, 4 tubos de encaixe na estrutura articulada. Posicionar os tubos de encaixe ► Soltar o botão rotativo [8-5]. ► Empurrar o tubo de encaixe [8-4] para a posição pretendida, pelo menos até à aber tura de encaixe [8-6]. ► Apertar o botão rotativo [8-5]. ► Posicionar 4 tubos de encaixe desta forma. Posicionar os tubos extensíveis ► Puxar e manter puxada a cavilha de retenção [8-9]. ► Posicionar o tubo extensível [8-8]. ► Soltar a cavilha de retenção [8-9]. ► Posicionar desta forma 2 tubos extensíveis com protetores de borracha e 2 tubos extensíveis sem protetores de borracha. Montar o suporte de madeira incl. clipes ► Engatar o suporte de madeira pré-montado em clipes [8-7] no tubo extensível [8-8]. ► Montar, desta forma, 4 suportes de madeira pré-montados em clipes.
7.4 Reduzir a superfície de trabalho
A superfície de trabalho pode ser ajustada para o tamanho mínimo de 1100 x 1050 mm. Desmontar os tubos de encaixe ► Soltar o botão rotativo [8-2]. ► Puxar o tubo de encaixe [8-1] da abertura de encaixe [8-3] da armação articulada. ► Desmontar, desta forma, 4 tubos de encaixe e guardar (consultar o cap.
Empurrar os tubos extensíveis para a armação articulada ► Puxar e manter puxada a cavilha de retenção [8-9]. ► Empurrar o tubo extensível [8-8] para a armação articulada. ► Soltar a cavilha de retenção [8-9]. ► Empurrar, desta forma, 4 tubos extensíveis para a armação articulada. 8 Transporte
► Reduzir a superfície de trabalho (consultar o cap. 7.4 ). ADVERTÊNCIA Perigo de acidente devido a bancada de serra e de trabalho inclinável ► Para o transporte, empurrar os tubos do pé para dentro, até à altura de trabalho mínima (consultar o cap. 7.1 ). ► Soltar os travões (consultar o cap.
trabalho móvel ► Puxar a cavilha de retenção [10-3] e juntar a armação articulada [10-4], até a cavilha de retenção [10-3] engatar.
Puxar o botão de bloqueio do lado oposto [10-2] e juntar a armação articu lada [10-4].
Fechar a proteção de transporte [10-1]. Português 91A bancada de serra e de trabalho móvel está pronta para transporte. Respeitar as normas de segurança nacio nais e prestar atenção à fixação da carga durante o transporte em veículos. 9 Trabalhar com a bancada de serra e de trabalho móvel Se necessário, os suportes de madeira clipáveis podem ser movidos, para não ficarem danificados durante o trabalho. ADVERTÊNCIA Perigo de acidente ► Fixar as peças a trabalhar com sargentos
- Não incluído no âmbito de fornecimento. ► Por motivos de segurança, bloquear sempre os travões ao trabalhar.
9.1 Profundidade de corte
CUIDADO Danos nos suportes de madeira e na armação articulada ► Ajustar profundidade de corte, no máximo, 10 mm mais profunda do que a espessura da peça a trabalhar (Figura 11).
9.2 Colocar placas grandes
Com a função de inclinação da bancada de serra e de trabalho móvel, é possível uma pessoa colocar uma placa com as dimensões ≤ 3100 mm x 2150 mm. ADVERTÊNCIA Perigo de acidente ► Placas > 3100 mm x 2150 mm, sem a função de inclinação, têm de ser colocadas e adicionalmente apoiadas, na bancada de serra e de trabalho móvel por 2 pessoas.
Rodar os dois pés de borracha [12-1] para cima.
Puxar os tubos extensíveis com os pés de borracha [12-2] da armação articulada (consultar o cap.
Encostar a placa grande contra uma parede.
Tombar a bancada de serra e de trabalho móvel sobre os pés de borracha [12-3].
Levantar a placa sobre os pés de borracha [12-3] e encostar contra os suportes de madeira [12-5] da bancada de serra e de trabalho móvel.
Voltar a inclinar a bancada de serra e de trabalho móvel para a posição horizontal. 10 Manutenção e conservação Serviço Após-Venda e Reparação somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt/ serviço Utilizar apenas peças sobresse lentes originais da Festool! Refe rência em: www.festool.pt/serviço EKAT
