GEBRUIKSAANWIJZING STM 1800 FESTOOL

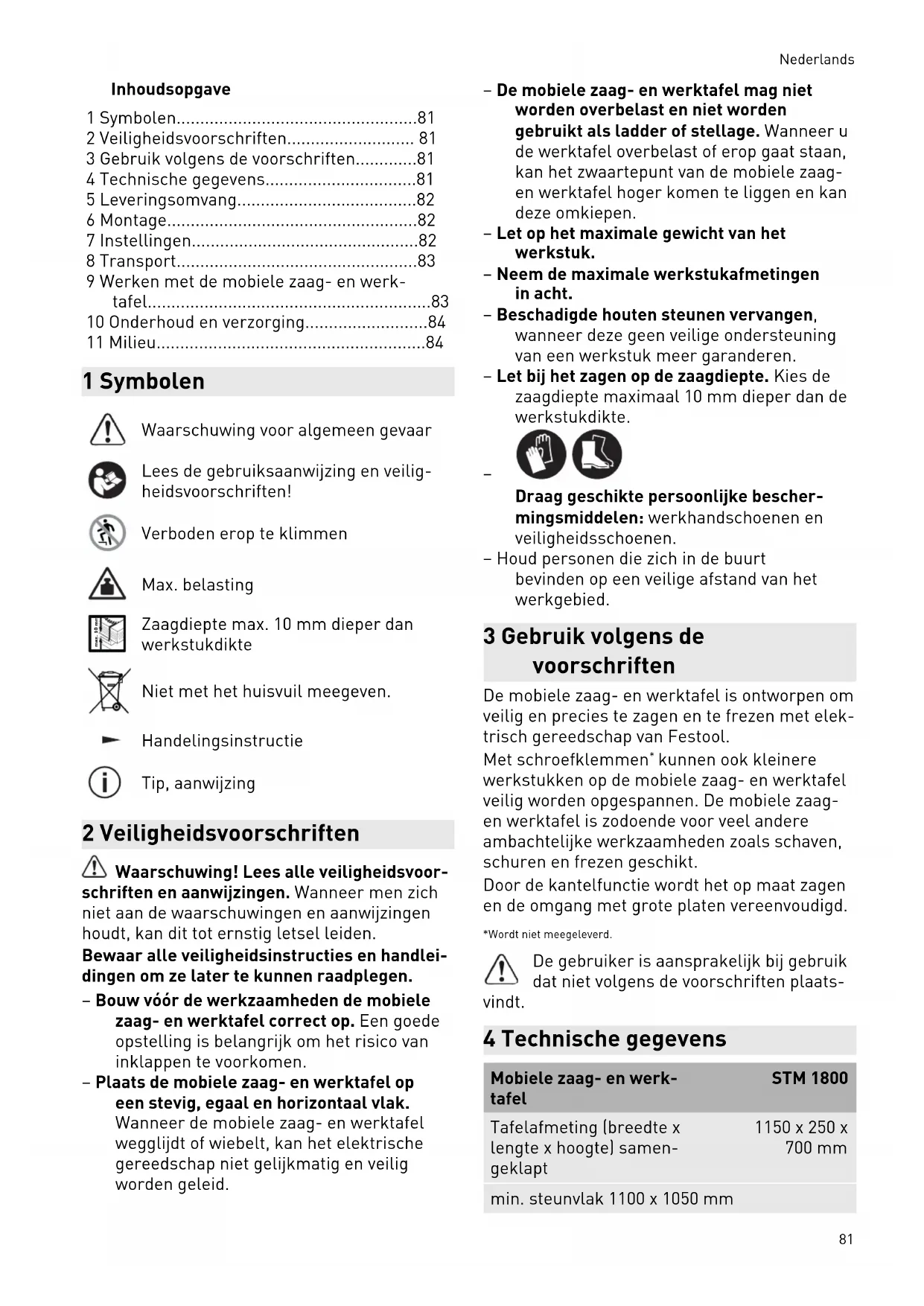

2 Veiligheidsvoorschriften.... 81

3 Gebruik volgens de voorschriften......81

9 Werken met de mobiele zaag- en werk- tafel....83

10 Onderhoud en verzorging....84

11 Milieu....84

1 Symbolen

Waarschuwing voor algemeen gevaar

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Verboden erop te klimmen

Max. belasting

Zaagdiepte max. 10 mm dieper dan werkstukdikte

Niet met het huisvuil meegeven.

Handelingsinstructie

Tip, aanwijzing

2 Veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit tot ernstig letsel leiden.

Bewaar alle veiligheidsinstructies en handleidingen om ze later te kunnen raadplegen.

- Bouw vóór de werkzaamheden de mobiele zaag- en werktafel correct op. Een goede opstelling is belangrijk om het risico van inklappen te voorkomen.

- Plaats de mobiele zaag- en werktafel op een stevig, egaal en horizontaal vlak.

Wanneer de mobiele zaag- en werktafel wegglijdt of wiebelt, kan het elektrische gereedschap niet gelijkmatig en veilig worden geleid.

- De mobiele zaag- en werktafel mag niet worden overbelast en niet worden gebruikt als ladder of stellage. Wanneer u de werktafel overbelast of erop gaat staan, kan het zwaartepunt van de mobiele zaag- en werktafel hoger komen te liggen en kan deze omkiepen.

- Let op het maximale gewicht van het werkstuk.

- Neem de maximale werkstukafmetingen in acht.

- Beschadigde houten steunen vervangen, wanneer deze geen veilige ondersteuning van een werkstuk meer garanderen.

- Let bij het zagen op de zaagdiepte. Kies de zaagdiepte maximaal 10 mm dieper dan de werkstukdikte.

Draag geschikte persoonlijke beschermingsmiddelen: werkhandschoenen en veiligheidsschoenen.

- Houd personen die zich in de buurt bevinden op een veilige afstand van het werkgebied.

3 Gebruik volgens de voorschriften

De mobiele zaag- en werktafel is ontworpen om veilig en precies te zagen en te frezen met elektrisch gereedschap van Festool.

Met schroefklemmen* kunnen ook kleinere werkstukken op de mobiele zaag- en werktafel veilig worden opgespannen. De mobiele zaag- en werktafel is zodoende voor veel andere ambachtelijke werkzaamheden zoals schaven, schuren en frezen geschikt.

Door de kantelfunctie wordt het op maat zagen en de omgang met grote platen vereenvoudigd.

*Wordt niet meegeleverd.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaatsvindt.

Mobiele zaag- en werk-tafel	STM 1800
Tafelafmeting (breedte x lengte x hoogte) samen-geklapt	1150 x 250 x 700 mm
min. steunvlak 1100 x 1050 mm
max. steunvlak 1800 x 2100 mm
Tafelhoogte (in hoogte verstelbaar)	700- 900 mm
Max. belasting 150 kg
max. werkstukafmeting (kiepfunctie)	3100 x 2150 mm
Gewicht 34 kg

5 Leveringsomvang

[1-1] Samengeklapte mobiele zaag- en werktafel

[1-2] Montageaccessoires

[A] 4x M6 schroeven met moeren

[B] 4x M10 inbusbout met ringen

[C] 12x T10 (hout 3 x 25 mm)

[1-4] 4x houten steunen voor montage aan opsteekbuizen

[1-5] 5x voorgemonteerde houten steunen incl. clips

[1-6] 4x vast gemonteerde houten steunen

[1-7] 4x looprollen

[1-8] 2x rolbehuizing met rem

[1-9] 2x rolbehuizing zonder rem

De vermelde afbeeldingen staan aan het begin en aan het einde van de gebruiksaanwijzing.

6 Montage

6.1 Houten steunen op opsteekbuizen monteren

▶ Houten steun [2-2] met de schroeven [C] op de opsteekbuis [2-1] schroeven.

▶ 4 houten steunen op deze manier monteren.

6.2 Looprollen monteren

① Zijde van de voorgemonteerde parketbeschermers in acht nemen!

Looprollen zonder rem aan de tegenoverliggende zijde van de parketbeschermers monteren (Afbeelding 3A).

Looprollen met rem aan de zijde van de parketbeschermers monteren (Afbeelding 3B).

▶ Röbehuizing met inbusschroef en ring [B] aan de voetbuis vastschroeven.
▶ ② Looprol in rolbehuizing steken.
3 Looprol in rolbehuizing met schroeven en moer [A] bevestigen.
▶ 2 looprollen met remmen en 2 looprollen zonder remmen op deze manier monteren.

6.3 Mobiele zaag- en werktafel uitklappen

▶ Transportbeveiliging [4-1] openen.
② Tegenover parketbeschermer: inklap-frame [4-5] uit elkaar trekken tot aanslagbout [4-2] vastklikt.
3 Zijde van de parketbeschermer: aanslagbout [4-3] uittrekken en inklap-frame [4-5] door schuiven van de middelste stang [4-4] uit elkaar trekken tot aanslagbout [4-3] vastklikt.

6.4 Middelste houten steun incl. clips monteren

▶ Op clips voorgemonteerde houten steun [5-1] op middelste buis van het inklapframe [5-2] vastklemmen.

De mobiele zaag- en werktafel is gereed voor gebruik.

7 Instellingen

7.1 Werkhoogte instellen

De werkhoogte kan in stappen van 50 mm tussen 700 mm en 900 mm worden ingesteld.

Klem-/vergrendelgreep [6-3] losmaken, uittrekken en uitgetrokken houden.
▶ Voetbuis [6-2] eruit trekken of erin schuiven en in een van de vergrendelingsstanden [6-1] vergrendelen.
Klem-/vergrendelgreep [6-3] loslaten en vastdraaien.
▶ 4 voetbuizen op deze manier op dezelfde hoogte instellen.

7.2 Remmen instellen

Remmen vergrendelen

- Remhendel [7-1] naar beneden drukken tot de remvergrendeling [7-2] vastklikt.

Remmen ontkoppelen

- Remhendel [7-1] naar boven drukken tot de remvergrendeling [7-2] zich opent.

7.3 Werkvlak vergroten

Het werkvlak kan tot de maximale grootte van 1800 x 2100 mm worden ingesteld.

Opsteekbuizen monteren

▶ Draaiknop [8-2] losdraaien.

▶ Opsteekbuis [8-1] in opnameopening [8-3] van het inklapframe schuiven.
▶ Draaiknop [8-2] vastdraaien.
▶ 4 opsteekbuizen op deze manier aan het inklapframe monteren.

Opsteekbuis positioneren

▶ Draaiknop [8-5] losdraaien.
▶ Opsteekbuis [8-4] in gewenste positie schuiven, minstens tot door de opnameopening [8-6].
▶ Draaiknop [8-5] vastdraaien.
▶ 4 opsteekbuizen op deze manier positioneren.

Uittrekbuizen positioneren

▶ Aanslagbout [8-9] uittrekken en uitgetrokken houden.
▶ Uittrekbuis [8-8] positioneren.
▶ Aanslagbout [8-9] loslaten.
▶ 2 uittrekbuizen met parketbeschermer en 2 uittrekbuizen zonder parketbeschermer op deze manier positioneren.

Houten steun incl. clips monteren

▶ Op clips voorgemonteerde houten steun [8-7] op uittrekbuis [8-8] vast-klemmen.
▶ 4 op clips voorgemonteerde houten steunen op deze manier monteren.

7.4 Werkvlak verkleinen

Het werkvlak kan tot de minimale grootte van 1100 x 1050 mm worden ingesteld.

Opsteekbuizen demonteren

▶ Draaiknop [8-2] losdraaien.
▶ Opsteekbuis [8-1] uit opnameopening [8-3] van het inklapframe trekken.
▶ 4 opsteekbuizen op deze manier demon- teren en opbergen (zie hoofdstuk. 8.2).

Houten steunen demonteren

▶ Op clips voorgemonteerde houten steun [8-7] van uittrekbuis [8-8] loskoppelen.
▶ 4 op clips voorgemonteerde houten steunen op deze manier demonteren en opbergen (zie hoofdstuk. 8.2).

Uittrekbuizen in het inklapframe schuiven

▶ Aanslagbout [8-9] uittrekken en uitgetrokken houden.
▶ Uittrekbuis [8-8] in het inklapframe schuiven.
▶ Aanslagbout [8-9] loslaten.
▶ 4 uittrekbuizen op deze manier in het inklapframe schuiven.

8 Transport

8.1 Houten steunen incl. clips opbergen

▶ Houten steunen incl. clips [9-4] op opsteek-buis [9-1] om op te bergen vastclipsen.

8.2 Opsteekbuizen opbergen

▶ Draaiknop [9-3] losdraaien.
- Opsteekbuis [9-1] in opnameopening van de opbergplaats [9-2] steken.
▶ Draaiknop [9-3] vastdraaien.
▶ 4 opsteekbuizen incl. houten steunen op deze manier opbergen.

8.3 Overige transportinstellingen

▶ Werkvlak verkleinen (zie hoofdstuk 7.4).

WAARSCHUWING

Gevaar voor ongevallen door omkiepende zaag- en werktafel

▶ Voor het transport de voetbuizen tot aan de minimale werkhoogte inschuiven (zie hoofdstuk 7.1).

▶ Remmen loskoppelen (zie hoofdstuk 7.2).

8.4 Mobiele zaag- en werktafel inklappen

• aanslagbout [10-3] uittrekken en inklap-frame [10-4] samenschuiven tot vergrendelknop [10-3] vastklikt.
  ▶ ② Tegenoverliggende vergrendelknop [10-2] uittrekken en inklapframe [10-4] samenschuiven.
  ▶ ③ Transportbeveiliging [10-1] sluiten.
  De mobiele zaag- en werktafel is gereed voor transport.
  ① Neem nationale voorschriften inzake veiligheid en borging van lading bij transport in voertuigen in acht.

9 Werken met de mobiele zaag- en werktafel

De vastklikbare houten steunen kunnen naar behoefte worden verschoven, zodat deze bij het werken niet beschadigd worden.

WAARSCHUWING

Risico van ongevallen

- Werkstukken met schroefklemmen * vastspannen.

*Wordt niet meegeleverd.

- Bij werkzaamheden moeten om veiligheidsredenen de remmen altijd vastgezet worden.

9.1 Zaagdiepte

VOORZICHTIG

Beschadiging van de houten steunen en het inklapframe

- Zaagdiepte maximaal 10 mm dieper dan de werkstukdikte instellen (Afbeelding 11).

9.2 Grote platen opleggen

Met de kantelfunctie van de mobiele zaag- en werktafel kan een persoon een plaat met afmetingen ≤ 3100 mm x 2150 mm opleggen.

WAARSCHUWING

Risico van ongevallen

- Platen > 3100 mm x 2150 mm moeten zonder kantelfunctie door 2 personen op de mobiele zaag- en werktafel worden gelegd en extra ondersteund worden.

▶ ① Beide parketvoeten [12-1] naar boven draaien.
▶ ② Uittrekbuizen met parketvoeten [12-2] uit het inklapframe trekken (zie hoofdstuk. 7.3).
▶ ③ Grote plaat tegen een muur leunen.
▶ 4 Mobiele zaag- en werktafel op de parketvoeten [12-3] kiepen.
5 Remmen [12-4] vergrendelen (zie hoofdstuk 7.2).
6 Plaat op de parketvoeten [12-3] tillen en tegen de houten steunen [12-5] van de mobiele zaag- en werktafel leunen.
7 Mobiele zaag- en werktafel horizontaal terugkiepen.

10 Onderhoud en verzorging

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

11 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Informatie voor REACH: www.festool.com/reach
