INSTRUKCJA OBSŁUGI STM 1800 FESTOOL

Teleskopisko caurułu novietošana

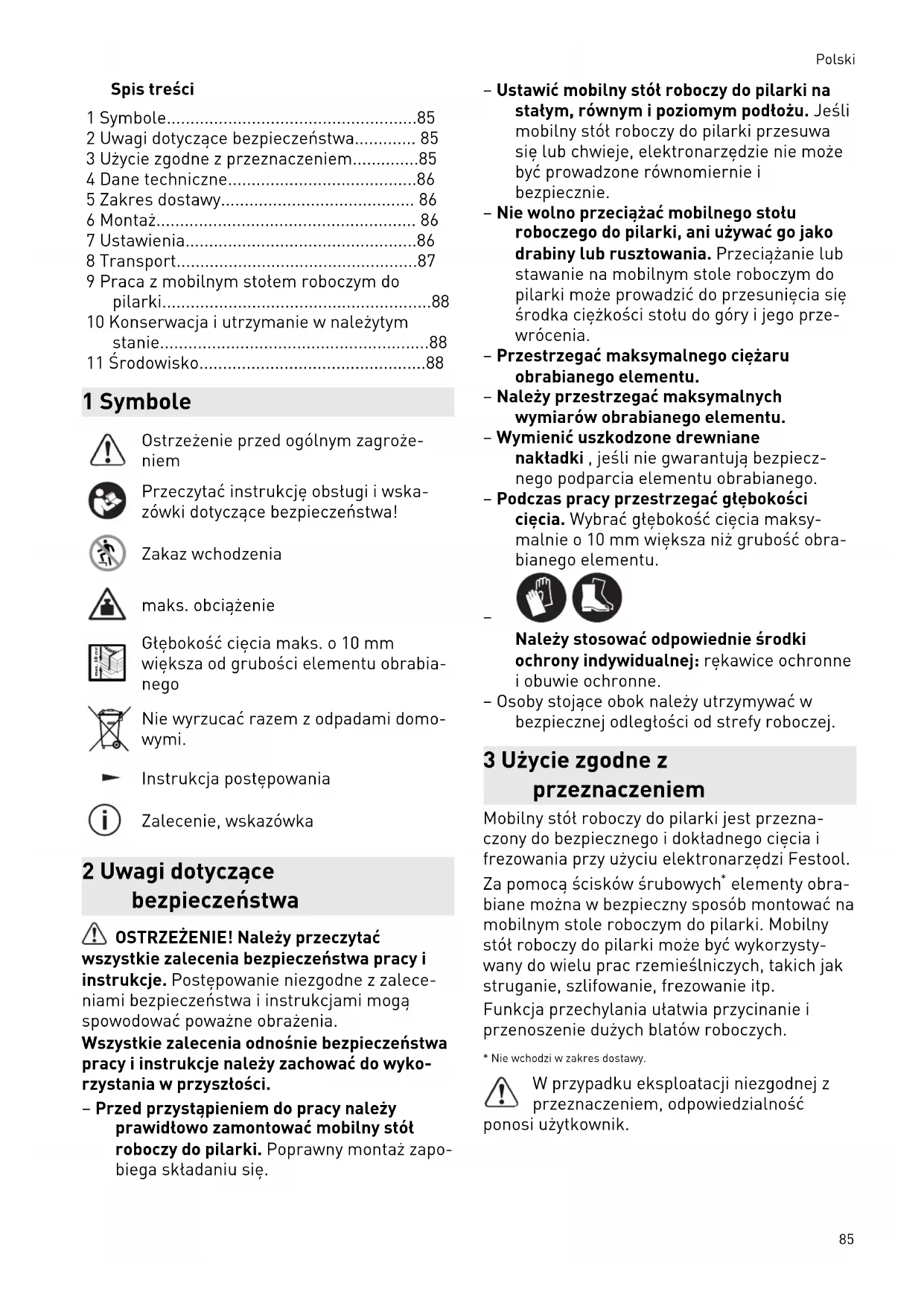

1 Symbole....85
2 Uwagi dotyczące bezpieczeństwa...... 85
3 Użycie zgodne z przeznaczeniem....85
4 Dane techniczne....86
5 Zakres dostawy.... 86
6 Montaż....86
7 Ustawienia....86
8 Transport....87
9 Praca z mobilnym stotem roboczym do pilarki....88
10 Konserwacja i utrzymanie w należytym stanie....88
11 Środowisko....88

1 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Zakaz wchodzenia

maks. obciążenie

Głębokość cięcia maks. o 10 mm większa od grubości elementu obrabianego

Nie wyrzucać razem z odpadami domowymi.

Instrukcja postępowania

Zalecenie, wskazówka

2 Uwagi dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i instrukcje. Postępowanie niezgodne z zaleceniami bezpieczeństwa i instrukcjami mogą spowodować poważne obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować do wykorzystania w przyszłości.

– Przed przystąpieniem do pracy należy prawidłowo zamontować mobilny stół roboczy do pilarki. Poprawny montaż zapobiega składaniu się.

– Ustawić mobilny stół roboczy do pilarki na stałym, równym i poziomym podłożu. Jeśli mobilny stół roboczy do pilarki przesuwa się lub chwieje, elektronarzędzie nie może być prowadzone równomiernie i bezpiecznie.

- Nie wolno przeciążać mobilnego stołu roboczego do pilarki, ani używać go jako drabiny lub rusztowania. Przeciążanie lub stawanie na mobilnym stole roboczym do pilarki może prowadzić do przesunięcia się środka ciężkości stołu do góry i jego przewrócenia.

- Przestrzegać maksymalnego ciężaru obrabianego elementu.

– Należy przestrzegać maksymalnych wymiarów obrabianego elementu.

– Wymienić uszkodzone drewniane nakładki, jeśli nie gwarantują bezpiecz- nego podparcia elementu obrabianego.

- Podczas pracy przestrzegać głębokości cięcia. Wybrać głębokość cięcia maksymalnie o 10 mm większa niż grubość obrabianego elementu.

Należy stosować odpowiednie środki ochrony indywidualnej: rękawice ochronne i obuwie ochronne.

- Osoby stojące obok należy utrzymywać w bezpiecznej odległości od strefy roboczej.

3 Użycie zgodne z przeznaczeniem

Mobilny stół roboczy do pilarki jest przeznaczony do bezpiecznego i dokładnego cięcia i frezowania przy użyciu elektronarzędzi Festool. Za pomocą ścisków śrubowych* elementy obrabiane można w bezpieczny sposób montować na mobilnym stole roboczym do pilarki. Mobilny stół roboczy do pilarki może być wykorzystywany do wielu prac rzemieślniczych, takich jak struganie, szlifowanie, frezowanie itp.

Funkcja przechylania ułatwia przycinanie i przenoszenie dużych blatów roboczych.

* Nie wchodzi w zakres dostawy.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność ponosi użytkownik.

4 Dane techniczne

Mobilny stót roboczy do pilarki	STM 1800
Wymiary złożonego stołu (szerokość x długość x wysokość)	1150 x 250 x 700 mm
min. powierzchnia oparcia 1100 x 1050 mm
maks. powierzchnia oparcia 1800 x 2100 mm
Wysokość stołu (regulowana)	700 - 900 mm
Maks. obciążenie 150 kg
maks. wymiary elementu obrabianego (funkcja przechylania )	3100 x 2150 mm
Cieżar 34 kg

5 Zakres dostawy

[1-1] Złożony mobilny stół roboczy do pilarki

[1-2] Wyposażenie montażowe

[A] 4 śruby M6 z nakrętkami

[B] 4 śruby imbusowe M10 z podkład-kami

[C] 12 śruby T10 (drewno 3 x 25 mm)

[1-3] 4 rury nakładane

[1-4] 4 nakładki drewniane do montażu rur nakładanych

[1-5] 5 wstępnie zamontowanych nakładek drewnianych z klipsami

[1-6] 4 nakładki drewniane wbudowane na state

[1-7] 4 koła jezdne

[1-8] 2 obudowy rolek z hamulcem

[1-9] 2 obudowy rolek bez hamulca

Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji.

6 Montaż

6.1 Montaż nakładek drewnianych na rurach nakładanych

▶ Przykręcić nakładkę drewnianą [2-2] śrubami [C] do rury nakładanej [2-1].
Zamontować 4 nakładki drewniane w ten sam sposób.

6.2 Montaż kół jezdnych

i Zwrócić uwagę na stronę ochraniacza parkietu!
Zamontować koła jezdne bez hamulca po stronie przeciwnej do ochraniacza parkietu (Ilustracja 3A).
Zamontować koła jezdne z hamulcem po stronie ochraniacza parkietu (Ilustracja 3B).

Dokręcić obudowę rolek śrubą imbusową z podkładką [B] do rury nóżki.
2 Włożyć koło jezdne do obudowy rolek.
3 Przymocować koło jezdne do obudowy rolek za pomocą śruby i nakrętki [A].
Zamontować 2 koła jezdne z hamulcami i 2 koła jezdne bez hamulców w ten sam sposób.

6.3 Rozkładanie mobilnego stołu roboczego do pilarki

▶ Otworzyć zabezpieczenie transportowe [4-1].
2 Po stronie przeciwnej od ochraniacza parkietu: Rozsunąć ramę składaną [4-5], aż do zablokowania sworznia zapadkowego [4-2].
3 Po stronie ochraniacza parkietu: Wyciągnąć sworzeń zapadkowy [4-3] i rozsunąć ramę składaną [4-5] poprzez przesuwanie pręta środkowego [4-4], aż do zablokowania sworznia zapadkowego [4-3].

6.4 Montaż środkowej nakładki drewnianej z klipsem

Zamocować wstępnie zamontowaną nakładkę drewnianą z klipsem [5-1] na środkowej rurze ramy składanej [5-2].
Mobilny stół roboczy do pilarki jest gotowy do użycia.

7 Ustawienia

7.1 Ustawianie wysokości roboczej

Wysokość roboczą można ustawić w krokach 50 mm od 700 mm do 900 mm.

▶ Odkręcić uchwyt blokujący/ zapad-kowy [6-3], wyciągnąć i przytrzymać w tej pozycji.
▶ Rurę nóżki [6-2] wyciągnąć lub zablokować na wybranym poziomie [6-1].
- Zwolnić uchwyt blokujący/ zapadkowy [6-3] i dokręcić.

▶ Ustawić 4 rury nóżek na tej samej wysokości.

7.2 Ustawianie hamulców

Blokowanie hamulców

▶ Nacisnąć dźwignię hamulca [7-1] aż zaskoczy blokada hamulca [7-2].

Zwalnianie hamulców

▶ Pociągnąć dźwignię hamulca [7-1] do góry, aż zwolni się blokada hamulca [7-2].

7.3 Powiększanie powierzchni roboczej

Powierzchnię roboczą można powiększyć maksymalnie do rozmiaru 1800 x 2100 mm.

Montaż rur nakładanych

▶ Odkręcić pokrętło [8-2].
- Wsunąć rurę nakładaną [8-1] w otwór do mocowania [8-3] ramy składanej.
▶ Dokręcić pokrętło [8-2].
Zamontować 4 rury nakładane w ramie składanej w ten sam sposób.

Pozycjonowanie rur nakładanych

▶ Odkręcić pokrętło [8-5].
- Wsunąć rurę nakładaną [8-4] do żądanego położenia, co najmniej do otworu do mocowania [8-6].
▶ Dokręcić pokrętło [8-5].
▶ Ustawić 4 rury nakładane w ten sam sposób.

Pozycjonowanie rur wysuwanych

Wyciągnąć sworzeń zapadkowy [8-9] i przytrzymać w tej pozycji.
▶ Ustawić rurę wysuwana [8-8].
Zwolnić sworzeń zapadkowy [8-9].
▶ Ustawić 2 rury nakładane z ochraniaczem parkietu i 2 rury nakładane bez ochraniacza parkietu w ten sam sposób.

Montaż naktadek drewnianych z klipsami

Zamocować nakładkę drewnianą z klipsem [8-7] na rurze wysuwanej [8-8].
Zamontować 4 nakładki drewniane z klipsem w ten sam sposób.

7.4 Zmniejszanie powierzchni roboczej

Powierzchnię roboczą można zmniejszyć maksymalnie do rozmiaru 1100 x 1050 mm.

Demontaż rur nakładanych

▶ Odkręcić pokrętło [8-2].
▶ Wsunąć rurę nakładaną [8-1] w otwór do mocowania [8-3] ramy składanej.
Zdemontować 4 rury nakładane w ten sam sposób i przechować (patrz rozdz. 8.2).

Demontaż naktadek drewnianych

▶ Odtączyć wstępnie zamontowaną klipsem nakładkę drewnianą [8-7] z rury wysuwanej [8-8].
Zdemontować 4 wstępnie zamontowane klipsami nakładki drewniane w ten sam sposób i przechować (patrz rozdz. 8.2).

Wsuwanie rur wysuwanych w rame składana

Wyciągnąć sworzeń zapadkowy [8-9] i przytrzymać w tej pozycji.
▶ Wsunąć rurę wysuwaną [8-8] w ramę składana.
Zwolnić sworzeń zapadkowy [8-9].
- Wsunąć 4 rury wysuwane w ramę składaną w ten sam sposób.

8 Transport

8.1 Przechowywanie naktadek drewnianych z klipsami

Naktadki drewniane z klipsami [9-4] zablokować na rurach nakładanych [9-1] w celu przechowania.

8.2 Przechowywanie rur nakładanych

▶ Odkręcić pokrętło [9-3].
- Wsunąć rurę nakładaną [9-1] w otwór do mocowania schowka [9-2].
▶ Dokręcić pokrętło [9-3].
- Przechowywać 4 rury nakładane wraz z drewnianymi nakładkami w ten sam sposób.

8.3 Inne ustawienia transportowe

Zmniejszanie powierzchni roboczej (patrz rozdz. 7.4).

OSTRZEŻENIE

Niebezpieczeństwo wypadku związane z przechyleniem stołu roboczego do pilarki

- Do transportu rury nóżek wsunąć do minimalnej wysokości roboczej (patrz rozdz. 7.1).

Zwalnianie hamulca (patrz rozdz. 7.2).

8.4 Składanie mobilnego stołu roboczego do pilarki

▶ Wyciągnąć sworzeń zapadkowy [10-3] i zsunąć ramę składaną [10-4], aż do zablo-kowania przycisku zapadkowego [10-3].
2 Wyciągnąć przeciwległy przycisk zapadkowy [10-2] i zsunąć ramę składaną [10-4].
3 Zamknąć zabezpieczenie transportowe [10-1].

Polski

Mobilny stół roboczy do pilarki jest gotowy do transportu.

Przestrzegać obowiązujących na terenie danego kraju przepisów bezpieczeństwa oraz przepisów dotyczących zabezpieczania ładunków podczas transportu pojazdami.

9 Praca z mobilnym stołem roboczym do pilarki

Drewniane nakładki mocowane klipsami można przesuwać według potrzeby, tak aby nie uległy uszkodzeniu podczas pracy.

OSTRZEŻENIE

Niebezpieczeństwo wypadku

Zamocować elementy obrabiane ściskami śrubowymi*.
* Nie wchodzi w zakres dostawy.
- Ze względów bezpieczeństwa podczas pracy zawsze blokować hamulce.

9.1 Głębokość cięcia

OSTROŻNIE

Uszkodzenie drewnianych naktadek i ramy składanej

- Wybrać głębokość cięcia maksymalnie o 10 mm większą niż grubość obrabianego elementu (Ilustracja 11).

9.2 Zakładanie dużych blatów roboczych

Dzięki funkcji przechylania mobilnego stołu roboczego do pilarki jedna osoba może założyć blat roboczy o wymiarach ≤ 3100 mm x 2150 mm.

OSTRZEŻENIE

Niebezpieczeństwo wypadku

- Blaty robocze > 3100 mm x 2150 mm muszą być zakładane przez 2 osoby, bez korzystania z funkcji przechylania i dodatkowo podpierane.

1 Przekręcić nóżki do parkietu w kierunku [12-1] do góry.
2 Wysunąć rury wysuwane z nóżkami do parkietu [12-2] z ramy składanej (patrz rozdz. 7.3).
▶ ③ Duży blat roboczy oprzeć o ścianę.
▶ Pzechylić mobilny stół roboczy do pilarki na nóżki do parkietu [12-3].

▶ ⑤ Blokowanie hamulców [12-4] (patrz rozdz. 7.2).
6 Unieść blat roboczy, przenieść na nóżki do parkietu [12-3] i oprzeć na drewnianych nakładkach [12-5] mobilnego stołu roboczego do pilarki.
7 Przechylić mobilny stół roboczy do pilarki ponownie do poziomu.

10 Konserwacja i utrzymanie w należytym stanie

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/ serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach
