INSTRUKCJA OBSŁUGI KAPEX KS 120 REB FESTOOL

pl Oryginalna instrukcja obstugi - ukośnica 166

KAPEX

KS120 REB

KS 88 RE

CE-Declaração de conformidade: Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:
RUS Декларация соответствия EC: Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:
CZ ES prohlašeni o shodě: Prohlašujeme s veškerou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:
PL Deklaracja o zgodności z normami UE: Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015

EN 62841-3-9:2015 + AC:2016-09

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

CE Festool GmbH

Wertstr. 20, D-73240 Wendlingen GERMANY

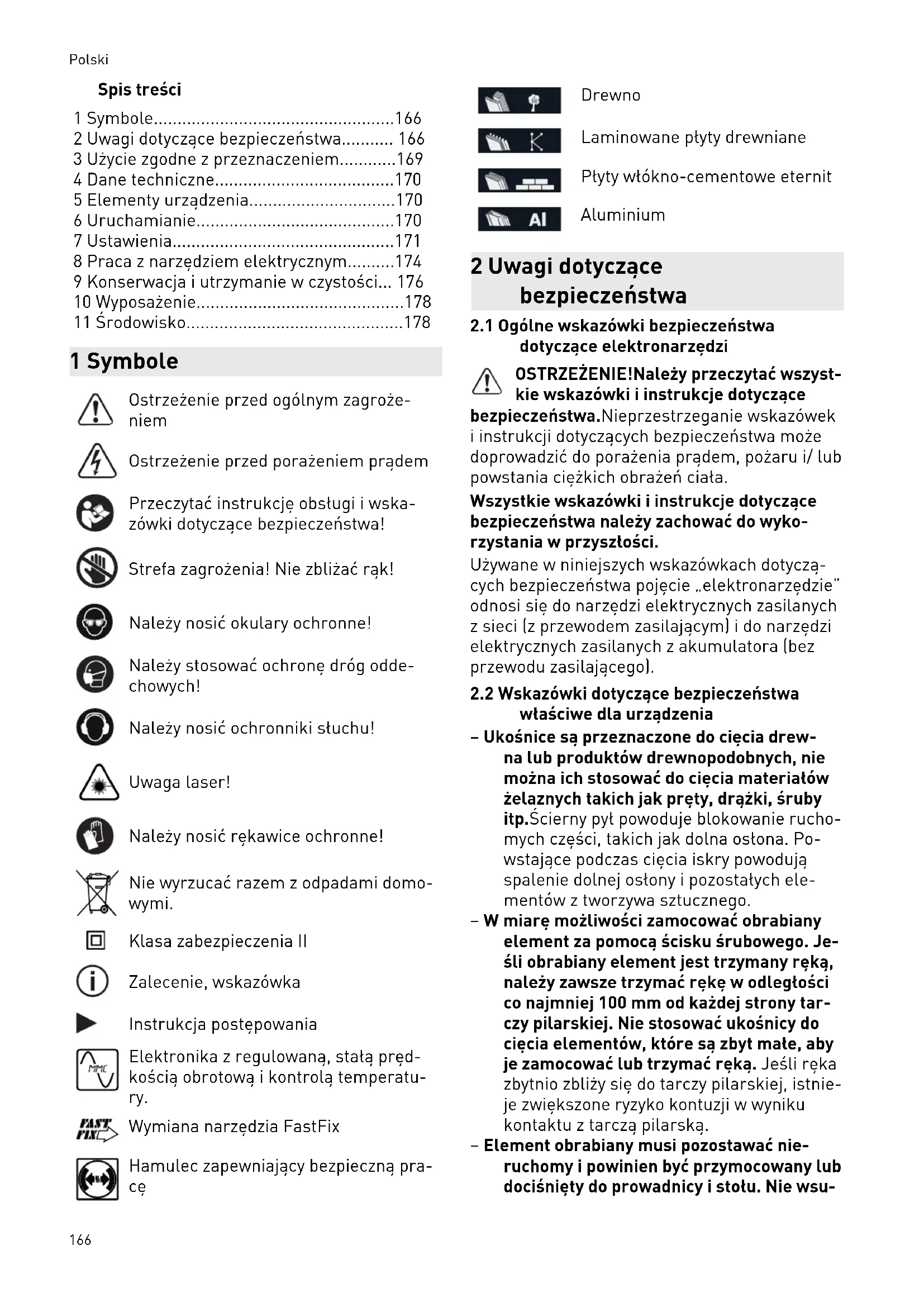

1 Symbole....166
2 Uwagi dotyczące bezpieczeństwa...... 166
3 Użycie zgodne z przeznaczeniem......169
4 Dane techniczne....170
5 Elementy urządzenia....170
6 Uruchamianie....170
7 Ustawienia....171
8 Praca z narzędziem elektrycznym......174
9 Konserwacja i utrzymanie w czystości... 176
10 Wyposażenie....178
11 Środowisko....178

1 Symbole

Ostrzeżenie przed ogólnym zagroże- niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Strefa zagrożenia! Nie zbliżać rąk!

Należy nosić okulary ochronne!

Należy stosować ochronę dróg odde- chowych!

Należy nosić ochronniki stuchu!

Uwaga laser!

Należy nosić rękawice ochronne!

Nie wyrzucać razem z odpadami domowymi.

Klasa zabezpieczenia II

Zalecenie, wskazówka

Instrukcja postępowania

Elektronika z regulowaną, stałą prędkością obrotową i kontrolą temperatury.

Wymiana narzędzia FastFix

Hamulec zapewniający bezpieczną pra- çe

Drewno

Laminowane płyty drewniane

Płyty włókno-cementowe eternit

Aluminium

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące

bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Wskazówki dotyczące bezpieczeństwa właściwe dla urządzenia

• Ukośnie są przeznaczone do cięcia drewna lub produktów drewnopodobnych, nie można ich stosować do cięcia materiałów żelaznych takich jak pręty, drążki, śruby itp. Ścierny pył powoduje blokowanie ruchomych części, takich jak dolna ostona. Powstające podczas cięcia iskry powodują spalenie dolnej ostony i pozostałych elementów z tworzywa sztucznego.
• W miarę możliwości zamocować obrabiany element za pomocą ścisku śrubowego. Jeśli obrabiany element jest trzymany ręką, należy zawsze trzymać rękę w odległości co najmniej 100 mm od każdej strony tarczy pilarskiej. Nie stosować ukośnicy do cięcia elementów, które są zbyt mate, aby je zamocować lub trzymać ręką. Jeśli ręką zbytnio zbliży się do tarczy pilarskiej, istnieje zwiększone ryzyko kontuzji w wyniku kontaktu z tarczą pilarską.
• Element obrabiany musi pozostawać nie-ruchomy i powinien być przymocowany lub dociśnięty do prowadnicy i stołu. Nie wsu-

wać obrabianego elementu w tarczę pilar- ską i nie stosować cięcia „z wolnej rę- ki”. Luźne lub ruchome elementy mogą zostać wyrzucone z dużą prędkością i spo- wodować obrażenia.

- Przesuwać pilarkę przez obrabiany element. Unikać ciągnięcia ukośnicy przez obrabiany element. Aby wykonać cięcie, podnieść głowicę tnącą i przeciągnąć ją nad obrabiany element, nie wykonując cięcia. Następnie włączyć silnik, pochylić głowicę tnącą do dotu i docisnąć pilarkę do obrabianego elementu. W przypadku cięcia ciągnącego zachodzi niebezpieczeństwo, że tarcza pilarska podejdzie w górę na obrabianym elemencie i jednostka tarczy pilarskiej zostanie nagle wyrzucona w stronę operatora.

– Nigdy nie przesuwać ręki po przewidzianej linii cięcia, ani przed, ani za tarczą pilar-ską. Przytrzymywanie obrabianego elementu „skrzyżowanymi rękoma”, tzn. trzy-manie obrabianego elementu lewą ręką z prawej strony obok tarczy pilarskiej lub od-wrotnie jest bardzo niebezpieczne.

– Gdy tarcza pilarska obraca się, nie wkta- dać rąk za ogranicznik. Zawsze zachowy- wać bezpieczną odległość minimum 100 mm między dłonią a obracającą się tarczą pilarską (dotyczy to obu stron tarczy pilar- skiej, np. podczas usuwania odpadów drewnianych). Jeśli odległość obracającej się tarczy pilarskiej będzie mniejsza, można nie zauważyć zbliżającej się tarczy i może to doprowadzić do ciężkich obrażeń.

– Przed przystąpieniem do cięcia sprawdzić obrabiany element. Jeśli obrabiany element jest wygięty lub wykrzywiony, zamo-cować go stronę wygiętą na zewnątrz do ogranicznika. Zawsze upewnić się, że wzdłuż linii cięcia nie ma żadnej szczeliny między obrabianym elementem, ogranicznikiem i stołem. Wygięte lub wykrzywione obrabiane elementy mogą się obrócić lub chybotać i spowodować zakleszczenie ob-racającej się tarczy pilarskiej podczas cięcia. Na obrabianym elemencie nie może być gwoździ ani ciał obcych.

- Korzystać z ukośnicy dopiero wtedy, gdy na stole nie ma narzędzi, odpadów drewnianych itp.; na stole może się znajdować tylko obrabiany element. Mate odpady, luźne kawałki drewna lub inne przedmioty, które zetkną się z obracającą się tarczą, mogą zostać odrzucone z dużą prędkością.

– Ciąć zawsze tylko jeden obrabiany element na raz. Obrabianych elementów ułożonych w stos nie da się odpowiednio zamocować ani przytrzymać i mogą one spowodować zakleszczenie tarczy lub ześlizgnać się podczas cięcia.

– Należy zwrócić uwagę na to, aby ukośnica była ustawiona na równej, stabilnej powierzchni roboczej. Równa i stabilna powierzchnia robocza zmniejsza ryzyko niestabilności ukośnicy.

– Należy zaplanować swoją pracę. Przy każdym przestawieniu nachylenia tarczy pilarskiej lub zmianie kąta uciosu zwrócić uwagę, aby ruchomy ogranicznik był prawidłowo wyregulowany i podpierat obrabiany element, nie dotykając jednocześnie tarczy ani ostony. Należy zasymulować cały ruch cięcia tarczy pilarskiej bez włączania urządzenia i bez obrabianego elementu na stole, aby upewnić się, że nie będzie żadnych utrudnień oraz że nie dojdzie do nacięcia ogranicznika.

- W przypadku obrabianych elementów, które są szersze lub dłuższe niż powierzchnia stołu, należy zadbać o odpowiednie podparcie, np. przez przedłużenie stołu lub kozty do cięcia. Obrabiane elementy, które są szersze lub dłuższe niż powierzchnia stołu, mogą spaść, jeśli nie będą odpowiednio podarte. Jeśli odcięty kawałek drewna lub obrabiany element spadnie, może to spowodować podniesienie się dolnej ostony i niekontrolowane odrzucenie jej przez obracającą się tarczę.

– Nie korzystać z pomocy innych osób za-miast przedłużenia stołu lub dodatkowego podparcia. Niestabilne podparcie obrabianego elementu może doprowadzić do zakleszczenia się tarczy. Również obrabiany element może się przesunąć podczas cięcia i wciągnąć operatora oraz pomagającą osobę na obracającą się tarczę.

- Odcięty fragment nie może zostać wciśnięty na obracającą się tarczę pilarską. Jeśli jest mało miejsca, np. w przypadku stosowania prowadnic wzdłużnych, odcięty fragment może się zaklinować o tarczę i zostać odrzucony z dużą siłą.

- Zawsze stosować imadło lub inny odpowiedni przyrząd do prawidłowego mocowania materiałów o przekroju okrągłym, takich jak drążki czy rury. Drążki podczas cięcia mają tendencję do uciekania, w wyniku czego tarcza może się „wgryźć” a obra-

biany element wraz z dłonią może zostać wciągnięty na tarczę.

– Przed rozpoczęciem cięcia obrabianego elementu poczekać, aż tarcza osiągnie pełną prędkość obrotową. Zmniejsza to ryzyko odrzucenia elementu obrabianego.
- Jeśli obrabiany element zostanie zakleszczony lub tarcza zostanie zablokowana, wyłączyć ukośnice. Poczekać, aż wszystkie ruchome części zatrzymają się, odłączyć wtyczkę sieciową i/ lub wyjąć akumulator. Następnie usunąć zakleszczony materiał. Jeśli przy takim zakleszczeniu nadal będzie kontynuowane cięcie, może dojść do utraty kontroli i uszkodzeń ukośnicy.
- Po zakończeniu cięcia zwolnić przetącznik, przytrzymać głowicę tnącą na dole i przed wyjęciem odciętego kawałka poczekać, aż tarcza zatrzyma się. Bardzo niebezpieczne jest sięganie ręką w pobliżu zatrzymującej się tarczy.
- Podczas wykonywania niepełnych cięć i podczas zwalniania przetącznika należy trzymać mocno uchwyt, aż do momentu, gdy głowica pilarki osiągnie dolną pozycję. Ze względu na efekt hamowania pity, głowica może zostać gwałtownie pociągnięta w dół, co może prowadzić do obrażeń.

2.3 Narzędzia i ich elementy

- Zawsze stosować tarcze pilarskie o odpowiednim rozmiarze i z odpowiednim otwo- rem mocującym (np. gwiaździstym lub ok- rągłym). Tarcze pilarskie, które nie pasują do elementów montażowych ukośnicy, ob- racają się nierównomiernie i mogą wyłamy-wać i wyrzucać na zewnątrz drzazgi mate- riału. Drzazgi mogą trafić do oka użytkownika lub osób stojących obok.

• Nie wolno stosować zdeformowanych lub popękanych tarcz pilarskich, ani tarcz z tę-pymi lub uszkodzonymi ostrzami.
  – Używać wyłącznie tarcz pilarskich odpowiednich co najmniej do maksymalnej prędkości obrotowej pilarki.
  – Tarczę pilarską transportować wyłącznie w odpowiednim opakowaniu. Zalecamy użycie oryginalnego opakowania.
• Stosować wyłącznie tarcze pilarskie zalecane przez producenta, odpowiednie do materiału, który ma być poddany obróbce. Zapobiega to przegrzaniu zębów tarczy podczas cięcia.

2.4 Dodatkowe wskazówki dotyczące bezpieczeństwa

– Używać tylko tarcz pilarskich zgodnych z opisem zastosowania. Tarcze pilarskie, które nie pasują do elementów montażowych ukośnicy, obracają się nierównomiernie i mogą wyłamywać i wyrzucać na zewnątrz drzazgi materiału. Drzazgi mogą trafić do oka użytkownika lub osób stojących obok.
- Używać tylko tarcz pilarskich z kątem natarcia ≤ 0°. Kąt natarcia > 0° ciągnie pilarkę do obrabianego elementu. Istnieje ryzyko zranienia przez odbitą pilarkę i obracający się obrabiany element.
– Przed każdym użyciem sprawdzić działa-nie ostony wahadtowej. Stosować elektro-narzędzie jedynie wtedy, gdy działa ono prawidłowo.
- Nie wkładać dłoni do wyrzutu wiórów. Obracające się części mogą spowodować obrażenia dłoni.
- W trakcie pracy mogą powstawać szkodli-we dla zdrowia pyty (np. zawierająca ołów powłoka malarska, niektóre rodzaje drewna). Stykanie się z tymi pytami lub ich wdy-chanie może stanowić niebezpieczeństwo dla osoby obsługującej urządzenie lub osób znajdujących się w pobliżu. Należy prze-strzegać obowiązujących w Polsce przepisów bezpieczeństwa.

• Dla ochrony zdrowia należy nosić maskę przeciwpytową P2. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające.
  – Nacięte lub uszkodzone ograniczniki należy wymieniać. Uszkodzone ograniczniki mogą zostać odrzucone podczas pracy z użyciem ukośnicy. Może to spowodować obrażenia znajdujących się obok osób.
  – Należy używać wyłącznie oryginalnych akcesoriów i materiałów eksploatacyjnych firmy Festool. Tylko wyposażenie przetestowane i zatwierdzone przez firmę Festool jest bezpieczne i doskonale dopasowane do urządzenia oraz zastosowania.
  – Elektronarzędzie przeznaczone jest do pracy w pomieszczeniach w suchym środowisku.

2.5 Obróbka aluminium

Ze względów bezpieczeństwa przy obróbce aluminium należy stosować następujące środki zabezpieczające:

– Zainstalować prądowy wyłącznik ochronny (FI, PRCD).
- Podłączyć elektronarzędzie do odpowiedniego odkurzacza.
- Regularnie czyścić elektronarzędzie ze złogów pytu w obudowie silnika.
- Zastosować tarczę do aluminium.

Należy nosić okulary ochronne!

2.6 Wskazówki bezpieczeństwa dotyczące laserów

• Nie kierować promienia światła lasera na inne osoby. W następstwie oślepienia może dojść do wypadków.
  – Nie patrzeć nigdy w bezpośredni ani odbity promień lasera. Jeśli mimo to promień światła lasera trafi w oko, natychmiast zamknąć oczy i odwrócić głowę od promienia. Promień światła lasera może spowodować uszkodzenie oka.
• Nie manipulować laserem. Laser poddany manipulacji może stanowić dodatkowe zagrożenie.

2.7 Pozostałe zagrożenia

Pomimo spełnienia wymogów wszystkich obowiązujących przepisów konstrukcyjnych, w czasie eksploatacji urządzenia mogą występować zagrożenia spowodowane np. przez:

• Dotknięcie części obracających się z boku: Tarcza pilarska, kotnierz mocujący, śruba kotnierza,
• Dotknięcie elementów pod napięciem przy otwartej obudowie i podłączonej wtyczce sieciowej,
• Wyrzucanie części elementów obrabianych,
• Wyrzucanie części elementów obrabianych w przypadku uszkodzenia narzędzi,
• Emisja hatasu,
• Emisja pytu.

2.8 Wartości emisji

Wartości obliczone zgodnie zEN 62841 wynoszą zazwyczaj:

Poziom ciśnienia akustyczne- L_PA=88 dB(A) go

Poziom mocy akustycznej L _WA=101 dB(A)

Tolerancja błędu K =3 dB

TROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Podane wartości emisji hałasu

– zostały zmierzone przy użyciu standardowej procedury i mogą być wykorzystane do porównywania elektronarzędzi,
- jak również do wstępnej oceny obciążenia hałasem.

OSTROŻNIE

W zależności od sposobu użycia elektronarzędzia, w szczególności rodzaju elementu obrabianego, emisja hałasu może odbiegać od wskazanych wartości podczas rzeczywistego użytkowania elektronarzędzia.

▶ Należy zdefiniować środki bezpieczeństwa w celu ochrony użytkownika, na podstawie oszacowania obciążenia w rzeczywistych warunkach użytkowania. (Należy przy tym wziąć pod uwagę wszystkie części cyklu użytkowania, w tym, w których urządzenie jest wyłączone oraz te, w których jest włączone, ale nie występuje obciążenie hałasem.)

3 Użycie zgodne z przeznaczeniem

Zgodnie z przeznaczeniem narzędzie elektryczne, jako urządzenie nieprzenośne, przewidziane jest do cięcia drewna, tworzywa sztucznego, profili aluminiowych i materiałów porównywalnych. Nie wolno obrabiać innych materiałów, a zwłaszcza stali, betonu, ani materiałów mineralnych.

Stosować tylko tarcze pilarskie przewidziane do użytku z tym elektronarzędziem.

Tarcze pilarskie muszą mieć następujące parametry:

• Średnica tarczy pilarskiej 260 mm
• Szerokość cięcia 2,5 mm (odpowiada szerokości zęba)
• Otwór mocujący 30 mm
• Grubość tarczy 1,8 mm
• Tarcza pilarska zgodna z EN 847-1
• Tarcza pilarska z kątem natarcia ≤ 0°

Tarcze pilarskie do obróbki drewna są zgodne z EN 847-1.

Polski

Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska.

Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.

Za szkody i wypadki spowodowane użyciem niezgodnym z przeznaczeniem odpowiedzialność ponosi użytkownik.

4 Dane techniczne

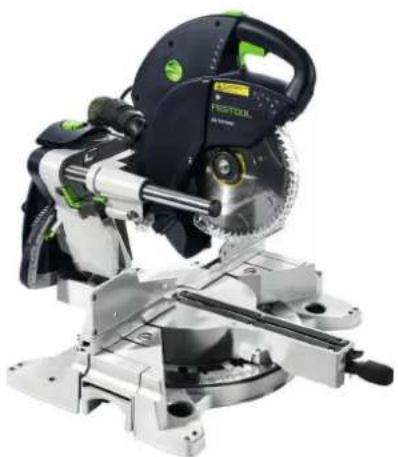

Pilarka do cięcia po-przecznego	KS 120 REB, KS 88 RE
Moc
220-240 V	1600 W
110 V	1400 W
Prędkość obrotowa (na biegu jatowym) 1400 - 3600 min	-1
Wrzeciono urządzenia, ∅	30 mm
Cieżar zgodnie z procedurą EPTA 01:2014
KS 120 REB	24 kg
KS 88 RE	23 kg
Maks. wymiary elementu obrabianego patrz rozdział.

5 Elementy urządzenia

[1.1] Uchwyt

[1.2] Włącznik/ wyłącznik

[1.3] Zabezpieczenie przetącznika

[1.4] Dźwignia ograniczania głębokości uciosu

[1.5] Pokrętło blokowania modutu ruchomego

[1.6] Zabezpieczenie transportowe

[1.7] Skala ustawiania kąta uciosu (pionowo)

[1.8] Element rozszerzający stót

[1.9] Pokrętło elementu rozszerzającego stót

[1.10] Skala ustawiania kąta uciosu (pozio-mo)

[1.11] Dźwignia blokująca kąt uciosu (pozio-mo)

[1.12] Dźwignia blokująca ustawiania kąta uciosu (poziomo)

[1.13] Ostona wahadtowa

[1.14] Uchwyt obrotowy do regulacji kąta uciosu (pionowo)*

[2.1] Przetącznik wt./ wyt. lasera*

[2.2] Pokrętło ustawiania prędkości obro-towej

[2.3] Blokada wrzeciona Fastfix

[2.4] Dźwignia blokująca liniał prowadnicowy

[2.5] Miejsce mocowania kątownika nastawnego

[2.6] Dźwignia odblokowująca do specjalnego ustawienia uciosu*

[2.7] Dźwigni do specjalnego ustawienia uciosu*

[2.8] Mechanizm do nawijania kabla, z uchwymtem

[2.9] Dźwignia blokująca kąt uciosu (pionowo)

[2.10] Przełącznik wyboru zakresu kąta uciosu (pionowo)

Elementy oznaczone * na ilustracjach wchodzą w zakres dostawy tylko w przypadku KS 120 REB.

Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji.

6 Uruchamianie

OSTRZEŻENIE

Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku

▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
▶ W Ameryce Pótnocnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/60 Hz.

Przed pierwszym uruchomieniem

- Zdjąć zabezpieczenie transportowe [4.4] z drążka.

Włączanie/ wyłączanie

- Nacisnąć przetącznik wt./ wyt. aż do oporu, aby odblokować agregat pilarski i ostone wahadłową.

• Nacisnąć zabezpieczenie przetącznika.[1.3]
• Nacisnąć przycisk włączania/ wyłączania [1.2] do końca, aby uruchomić maszyne.
• Aby wyłączyć maszynę, należy zwolnić przycisk.

6.1 Ustawianie maszyny

STRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

Przed użyciem należy ustawić maszynę na płaskiej i stabilnej powierzchni roboczej (np. moduł transportowy UG-KAPEX, stół wielofunkcyjny MFT lub stół warsztatowy).

Dostępne są następujące opcje montażu

Przykręcenie śrubami: Przymocować maszynę czterema śrubami do powierzchni roboczej. Służą do tego otwory [6.1] w czterech punktach przylegania stołu pilarskiego.

Mocowanie ściskami śrubowymi: Przymocować maszynę czterema ściskami śrubowymi do powierzchni roboczej. Stużą do tego płaskie powierzchnie [6.2]w czterech punktach przylegania stołu pilarskiego.

Zestaw mocujący (do MFT): Przymocować maszynę za pomocą zestawu mocującego [6.4, 494693] do stołu wielofunkcyjnego MFT Festool. Służą do tego oba otwory na śruby [6.3].

Moduł transportowy UG-KAPEX: Przymocować maszynę za pomocą modułu transportowego, w sposób opisany w instrukcji montażu dołączonej do modułu transportowego.

6.2 Transport

Zabezpieczanie urządzenia (pozycja transportowa)

▶ Nacisnąć przetącznik wt./wyt. [4.1]
▶ Pochylić agregat pilarski do oporu w dół.
▶ Nacisnąć zabezpieczenie transportowe.[4.2] Agregat pilarski pozostaje teraz w dolnym położeniu.
Dokręcić pokrętło tak [4.3], aby zabezpieczyć agregat pilarski w tylnym położeniu.
Zwinąć przewód zasilający na czas transportu na mechanizm do nawijania kabla. [5.5]

▶ Umieścić klucz sześciokątny [5.4] i kątownik nastawny[5.3] (tylko KS 120 REB) w przewidzianych do tego schowkach.

OSTRZEŻENIE

Niebezpieczeństwo zranienia

• Nigdy nie podnosić ani nie przenosić maszyny trzymając za ruchomą ostone wahadtowa [5.1].
  ▶ Aby przenieść maszynę należy ją chwycić z boku przy stole [5.2] i za uchwyt [5.5] w miejscu na kabel.

Odbezpieczyć maszynę (ustawienie robocze)

▶ Nacisnąć agregat pilarski lekko do dotu i zdjąć zabezpieczenie transportowe. [4.2]
▶ Odchylić agregat pilarski do góry.
▶ Odkręcić pokrętło [4.3].

7 Ustawienia

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!

Tylko KS 120 REB: Należy wymienić etykietę ostrzegawczą [3.1] lasera na dołączoną etykietę w lokalnym języku.

7.1 Wybór tarczy pilarskiej

Tarcze pilarskie Festool są oznaczone kolorowym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska.

Żółty Drewno
Czerwony Laminowane płyty drewniane
Zielony Płyty włókno-cemen-towe eternit
Niebieski Aluminium, tworzywa sztuczne

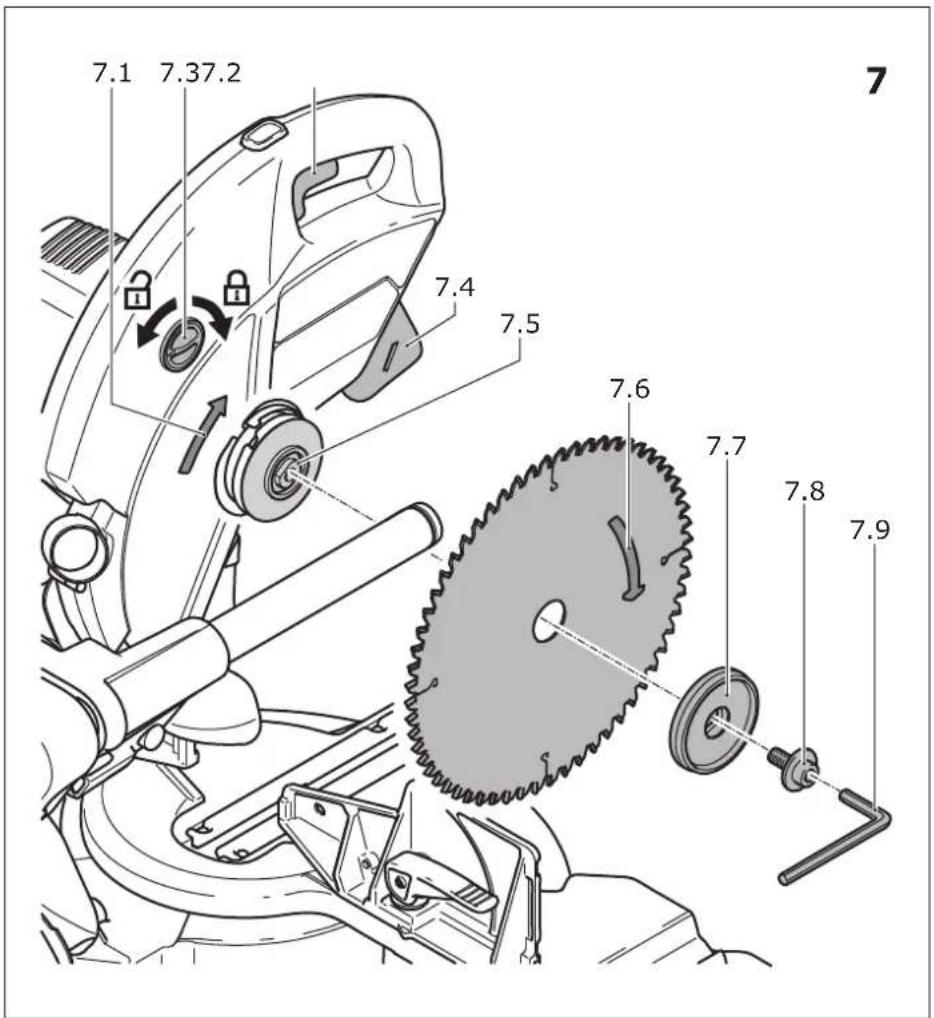

7.2 Wymiana narzędzia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

- Przestrzegać poniższych instrukcji:

Polski

– Przed wymianą narzędzia zawsze należy wyciągać wtyczkę przewodu zasilającego z gniazda.
– Blokadę wrzeciona należy wykorzysty
wać [7.2] wyłącznie wtedy, kiedy tarcza pi
larska jest nieruchomo.
– Podczas pracy tarcza pilarska silnie się na grzewa; nie wolno jej dotykać zanim nie os tygnie.
– Należy używać rękawic ochronnych ze względu na ryzyko zranienia ostrymi kra wędziami podczas wymiany narzędzi.

Demontaż tarczy pilarskiej

▶ Ustawić maszynę w położeniu roboczym.
▶ Nacisnąć blokadę wrzeciona [7.2] i obrócić ją o 90° w kierunku zgodnym z ruchem wskazówek zegara.
▶ Całkowicie wykręcić śrubę [7.8] przy użyciu klucza sześciokątnego [7.9] (gwint lewy).
▶ Nacisnąć przełącznik wł./ wył. [7.3] i otwo rzyć w ten sposób blokadę osłony wahadło wej.
▶ [7.4]Całkowicie otworzyć osłone wahadło wą.
▶ Zdjąć kołnierz mocujący [7.7] i tarczę pilar ską.

Montaż tarczy pilarskiej

▶ Przed zamontowaniem wszystkie części (tarcza pilarska, kołnierz, śruba) należy oczyścić.
▶ Umieścić tarczę pilarską na wrzecionie na rzędzia [7.5].

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Zwrócić uwagę na to, żeby kierunek ob rotów tarczy pilarskiej [7.6] i maszy ny [7.1] były ze sobą zgodne.

▶ Przymocować tarczę pilarską przy pomocy kołnierza [7.7] i śruby [7.8].
▶ Dokręcić mocno śrubę [7.8] (gwint lewy).
▶ Nacisnąć blokadę wrzeciona [7.2] i obrócić ją o 90° w kierunku przeciwnym do ruchu wskazówek zegara.

7.3 Zacisk

Zamontować zacisk

▶ Umieścić zacisk [8.1] w jednym z otwo rów[8.2]. Zaciski muszą przy tym być skie rowane do tyłu.
▶ Obrócić zacisk tak, aby był skierowany do przodu.

7.4 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pyłami

▶ Nigdy nie pracować bez odsysania pyłu.
Przestrzegać przepisów obowiązujących w danym kraju.
▶ Stosować maskę ochronną!

Do króćca ssącego [9.1] można podłączyć od kurzacz mobilny Festool o średnicy węża odsy sajacego 36 mm lub 27 mm (36 mm to rozmiar zalecany ze względu na niebezpieczeństwo za pchania).

Elastyczny łapacz wiórów [9.2] poprawia wy chwytywanie pyłu i wiórów. Nie pracować bez zamontowanego łapacza wiórów.

Łapacz wiórów mocowany jest do osłony za po mocą klamry [10.1]. Przy tym haczyki [10.2] klamry muszą zaczepić się w otworach([10.3] osłony.

7.5 Dopasowanie poszerzenia stołu

▶ Odkręcić pokrętło [1.9].
▶ Wyciągnąć poszerzenie stołu [1.8] na tyle, aby przylegał do niego cały obrabiany element.
▶ Dokręcić pokrętło.

Jeśli mimo maksymalnego wyciągnięcia poszerzenia stołu obrabiany element wystaje, należy w inny sposób podeprzeć obrabiany element.

7.6 Prowadnica

Ustawianie liniału prowadnicowego

W przypadku cięć ukośnych liniały prowadnico we należy ustawić tak[11.1], aby nie utrudniały funkcjonowania osłony wahadłowej ani nie wchodziły w kontakt z tarczą pilarską.

▶ Podnieść dźwignię mocującą [11.2].
Przesunąć liniał prowadnicowy, aż naj mniejszy odstęp do tarczy podczas pracy wyniesie maks. 4,5 mm.
▶ Docisnąć dźwignię mocującą.

Zdejmowanie liniału prowadnicowego

W przypadku niektórych cięć pod kątem może być konieczne usunięcie liniału prowadnicowe go, który mógłby kolidować z agregatem pilar skim.

▶ Wkręcić śrubę [11.3] możliwie głęboko w gwintowany otwór (do dołu).
▶ Można teraz usunąć liniał prowadnicowy wyciągając go na bok.

▶ Po ponownym włożeniu liniału prowadnicowego, wykręcić śrubę na odległość trzech obrotów.

Prowadnica pomocnicza

Aby zwiększyć powierzchnię prowadnic, w otworach [12.1] obu liniatów prowadnicowych można zamontować drewnianą prowadnicę pomocnicza [12.2]. Pozwala to na bezpieczniejsze pozycjonowanie większych elementów.

Należy przy tym przestrzegać następujących wskazówek:

– Śruby do mocowania prowadnic pomocniczych nie mogą wystawać ponad powierzchnie.
- Prowadnice pomocnicze mogą być używane tylko do cięcia pod kątem 0°.
- Prowadnice pomocnicze nie mogą blokować oston.

7.7 Kąt uciosu w płaszczyźnie poziomej

Można ustawić dowolny kąt uciosu między 50° (po lewej stronie) a 60° (po prawej stronie) w płaszczyźnie poziomej. Dodatkowo, najpopularniejsze kąty uciosu ustawia się przez blokowanie w rowkach.

Wskazówka [13.2] oznacza wybrany kąt uciosu w płaszczyźnie poziomej. Oznaczenia po prawej i lewej stronie wskazówki umożliwiają precyzyjne ustawienie połówek kąta. W tym celu oba oznaczenia muszą pokrywać się z oznaczeniami stopni na skali.

Standardowy kąt uciosu w płaszczyźnie poziomej

Można ustawić następujące kąty uciosu:

w lewo: 0°, 15°, 22,5°, 30°, 45°

w prawo: 0°, 15°, 22,5°, 30°, 45°, 60°

▶ Ustawić maszynę w położeniu roboczym.
▶ Pociągnąć dźwignię blokującą [13.5] do góry.
▶ Nacisnąć dźwignię ustawiania [13.4] do do-tu.
▶ Ustawić stół pod żądanym kątem.
- Zwolnić dźwignię ustawiania. Dźwignia ustawiania musi się wyraźnie zatrzasnąć.
▶ Nacisnąć dźwignię blokującą do dotu.

Dowolny kąt uciosu w płaszczyźnie poziomej

▶ Ustawić maszynę w położeniu roboczym.
▶ Pociągnąć dźwignię blokującą [13.5] do góry.
▶ Nacisnąć dźwignię ustawiania [13.4] do do-tu.
▶ Ustawić stół pod żądanym kątem.
▶ Nacisnąć dźwignię blokującą do dotu.
▶ Zwolnić dźwignię ustawiania.

7.8 Kąt uciosu w płaszczyźnie pionowej

▶ Ustawić maszynę w położeniu roboczym.
▶ Zwolnić dźwignię mocującą.[14.1]
▶ Obrócić pokrętło wyboru [14.2] na żądany obszar ustawień (0°- 45°, +/- 45° lub +/- 47°).
- Przechylić agregat pilarski do momentu aż wskazówka [14.3] pokaże żądany kąt uciosu. Tylko KS 120 REB: Za pomocą obrotowego uchwytu [14.4] można dokładnie regulować kąt uciosu.
▶ Docisnąć dźwignię mocującą[14.1].

7.9 Ustawienie specjalne

Oprócz standardowej pozycji do cięcia lub przycinania desek/ paneli, maszyna ma specjalne położenie do przycinania wysokich listew (do 120 mm).

▶ Pociągnąć agregat pilarski do przodu.
▶ Odchylić dźwignię [15.3] do dotu.
- Przesunąć agregat pilarski do tyłu, aż metalowy pręt [15.1]zaczepi się w tylnym otworze agregatu pilarskiego.
▶ W tej pozycji można przycinać listwy do wysokości 120 mm korzystając z prowadnicy. Jednak funkcja przeciągania i odchylania w pionie są nieaktywne.
▶ Aby przywrócić maszynę do standardowego położenia, należy nacisnąć dźwignię zwal-niającą [15.2] i pociągnąć agregat pilarski do przodu. Metalowy pręt [15.1] zostaje uwolniony, a dźwignia [15.3] odchyla się do tyłu.

7.10 Blokada zagłębienia tarczy

Bezstopniowa regulacja ogranicznika głębokości cięcia umożliwia ustawienie zakresu odchylenia agregatu pilarskiego w płaszczyźnie pionowej. Pozwala to na wykonywanie wpustów i wyrównywanie elementów obrabianych.

Należy przy tym zwrócić uwagę na ograniczony zakres wpustu: Bezstopniowa regulacja jest możliwa tylko w zakresie od 0 do 45 mm. Również do-puszczalna długość wpustu jest ograniczona. Przykład: Przy głębokości wpustu 48 mm i grubości elementu obrabianego 88 mm, zakres ten wynosi od 40 do 270 mm.

▶ Ustawić maszynę w położeniu roboczym.
- Odchylić dźwignię ogranicznika głębokości [16.1] do dotu, aż do momentu zablokowania. Agregat pilarski można pochylac w dół tylko do ustawionej głębokości cięcia.

Polski

▶ Ustawić żadana głębokość cięcia, obracając dźwignię ogranicznika.
▶ Aby usunąć ograniczenie głębokości cięcia, należy przesunąć dźwignię ogranicznika po- nownie do góry.

7.11 Ustalona pozycja pozioma

Za pomocą pokrętła [16.2] można zamocować agregat pilarski w dowolnym miejscu drążków. [16.3]

7.12 Włączanie lasera (tylko dla KS 120 REB)

Maszyna jest wyposażona w dwa lasery, które wyznaczają linię cięcia po prawej i lewej stronie tarczy pilarskiej. Umożliwia to wyrównanie elementu obrabianego z obu stron (z lewej lub prawej strony tarczy lub linii cięcia).

▶ Nacisnąć przycisk [2.1], aby włączyć lub wy-tączyć laser. Jeśli maszyna nie będzie uży-wana przez 30 minut, laser wyłączy się automatycznie i będzie musiał zostać ponownie włączony.

8 Praca z narzędziem elektrycznym

TRZEŻENIE

Wyrzucane części narzędzia/ części obrabianego elementu

Niebezpieczeństwo zranienia

▶ Należy nosić okulary ochronne!
- Podczas eksploatacji inne osoby powinny trzymać się z daleka.
Zawsze mocno mocować obrabiane elementy.
- Ściski śrubowe muszą całkowicie przylegać.

OSTRZEŻENIE

Ostona wahadtowa nie zamyka się

Niebezpieczeństwo zranienia

Przerwać cięcie.
▶ Odtączyć przewód zasilający, usunąć pozostałości elementów obrabianych. W przypadku uszkodzenia ostony wahadtowej należy zlecić jej wymianę.

OSTRZEŻENIE

Niebezpieczeństwo zranienia

- Przestrzegać poniższych instrukcji:

• Prawidłowa pozycja robocza:

• z przodu po stronie obstugowej;

• przodem do ukośnicy;

• bokiem do tarczy pilarskiej.
• Podczas pracy zawsze przytrzymywać elektronarzędzie, trzymając rękę na uchwycie. [1.1] Wolną rękę trzymać zawsze poza strefą zagrożenia.
• Korzystać tylko z dopasowanego elementu rozszerzającego stół [1.8] (patrz rozdział 7.5).
  – Elektronarzędzie należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu.
  – Dopasować prędkość posuwu, aby zapobiec przeciążeniu urządzenia oraz stopieniu się tworzywa sztucznego podczas cięcia tworzyw sztucznych.
• Nie pracować z uszkodzonym układem elektronicznym elektronarzędzia, ponieważ może to powodować nadmierne prędkości obrotowe. Uszkodzenie układu elektronicznego uniemożliwia tagodny rozruch i powođuje awarię regulacji prędkości obrotowej.
• Przed rozpoczęciem pracy należy upewnić się, że tarcza pilarska nie dotyka liniatów prowadnicowych, zacisku, ścisków śrubowych ani innych części maszyny.

Gdy maszyna nie jest używana, należy wyjąć wtyczkę przewodu zasilania z gniazda. Optymalizuje to żywotność elementów elektronicznych.

8.1 Wymiary elementu obrabianego

Maksymalne wymiary obrabianego elementu bez poszerzenia za pomocą wyposażenia dodatkowego

Kąt uciosu według skali, płaszczyzna pozioma/pionowa	Wysokość x szerokość [mm]
0°/0° 88 x305
45°/0° 88 x215
0°/45° prawy 35 x305
0°/45° lewy 55 x305
45°/45° prawy 35 x215
45°/45° lewy 55 x215

Maksymalne wymiary elementu obrabianego w przypadku montażu z KA-KS 120

Maksymalna wysokość i szerokość obrabianego elementu nie zmienia się w związku z montażem wyposażenia dodatkowego.

Zastosowane wyposażenie do- datkowe Długość

KA-KS 120 (z jednej strony) do 2400 mm

KA-KS 120 (z obu stron) do 4800 mm

Długie elementy obrabiane

Obrabiane elementy, które wystają poza powierzchnię cięcia, należy dodatkowo podeprzeć:

▶ Dopasowywanie elementu rozszerzającego stół, patrz rozdział 7.5).
Jeśli element obrabiany nadal wystaje poza stół, schować element rozszerzający stół i zamontować prowadnicę do obcinania długich elementów KA-KS 120 (patrz rozdział 8.1).
- Zabezpieczyć obrabiany element dodatkowymi ściskami śrubowymi.

Cienkie obrabiane elementy

Cienkie elementy mogą trzepotać lub złamać się podczas cięcia.

▶ Cienkie elementy mogą trzepotać lub złamać się podczas cięcia.
Wzmocnić obrabiany element: Zamocować razem z elementem kawałek drewna ze ścinków.

Cieżkie obrabiane elementy

▶ Aby zapewnić stabilność maszyny także podczas cięcia ciężkich elementów, ustawić nożkę równo z podłożem.

8.2 Sprawdzić, czy ostona wahadtowa swobodnie się porusza

Ostona wahadtowa musi zawsze poruszać się swobodnie i mieć możliwość samoczynnego zamknięcia.

▶ Wyciągnąć wtyczkę sieciową.
- Chwycić ręką ostonę wahadtową i na próbę wsunąć ją w agregat pilarski.
Ostona wahadtowa musi się swobodnie poruszać i dać się prawie całkowicie wsunąć w pokrywę wahadtową.

Czyszczenie obszaru tarczy pilarskiej

▶ Obszar wokół ostony wahadtowej musi być zawsze utrzymywany w czystości
- Wydmuchać pył i wióry sprężonym powietrzem lub oczyścić pędzlem.

8.3 Mocowanie elementu obrabianego

OSTRZEŻENIE

Niebezpieczeństwo zranienia

▶ Przestrzegać poniższych instrukcji:

- Stabilne mocowanie - do mocowania elementów obrabianych zawsze należy używać zacisków. Przy tym blokada [17.2] musi opierać się bezpiecznie na obrabianym przedmiocie. (Uwaga: w zależności od konturu elementu obrabianego, np. okrągłe kontury, konieczne może być użycie środka pomocniczego). Nie obrabiać elementów, których nie da się bezpiecznie zamocować.

- Wielkość - nie obrabiać zbyt małych elementów. Ze względów bezpieczeństwa od-cinany fragment nie może być krótszy niż 30 mm. Małe elementy mogą zostać wciągnięte przez tarczę pilarską do tytu w szczelinę między tarczą a prowadnicą.

– Należy uważać, aby mate elementy nie zostały wciągnięte przez tarczę pilarską w szczelinę między tarczą a prowadnicą. Nie-bezpieczeństwo to występuje szczególnie przy poziomych cięciach na ukos.

– Cienkie elementy obrabiane [24.1] można wzmocnić, przecinając je wspólnie z dodatkową listwą [24.2]. Cienkie elementy mogą trzepotać lub złamać się podczas cięcia.

Sposób mocowania

▶ Umieścić obrabiany przedmiot na stole i docisnąć go do liniatów prowadnicowych.
Zwolnić dźwignię zaciskową [17.1], blokującą zacisk elementu obrabianego.
▶ Obrócić zacisk elementu obrabianego, aż blokada [17.2] znajdzie się nad elementem obrabianym.
▶ Opuścić blokadę na obrabiany przedmiot.
Zablokować dźwignię zaciskową[17.1].

8.4 Regulacja prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [2.2]w zakresie od 1400 do 3600 min ^-1 . Dzięki temu można dopasować prędkość cięcia do danego materiału.

Zalecane położenie pokrętła nastawczego

drewno 3 - 6

tworzywo sztuczne 3 - 5

Tworzywa z włókien 1 - 3

Profile aluminiowe i NE 3 - 6

8.5 Cięcie bez ruchu przesuwnego

▶ Wprowadzić żądane ustawienia maszyny.
Zamocować stabilnie element obrabiany.
- Przesunąć agregat pilarski do tyłu aż do oporu (w kierunku prowadnicy elementu obrabianego) i dokręcić pokrętło [1.5] blokowania mechanizmu przesuwania lub zablo-

Polski

kować agregat pilarski w specjalnym położeniu (tylko KS 120 REB).

▶ Włączyć urządzenie.
- Powoli poprowadzić agregat pilarski za uchwyt [1.1] do dotu i przeciąć element obrabiany, stosując równomierny nacisk.
▶ Wyłącz maszynę i poczekać, aż tarcza całkowicie się zatrzyma.
- Odchylić agregat pilarski z powrotem do góry.

8.6 Wykonywanie cięć ruchem przesuwnym

▶ Wprowadzić żądane ustawienia maszyny.
▶ Zamocować stabilnie element obrabiany.
- Pociągnąć agregat pilarski wzdłuż drązków do przodu.
▶ Włączyć urządzenie.
- Trzymając za uchwyt [1.1] przesunąć agregat pilarski powoli do dotu.
▶ Nacisnąć agregat pilarski ze stałą sitą do dotu i przeciąć element obrabiany.
▶ Wyłączyć urządzenie.
▶ Poczekać, aż tarcza całkowicie się zatrzyma i dopiero wtedy odchylić agregat do góry.

8.7 Kątownik nastawny (tylko KS 120 REB)

Za pomocą kątownika nastawnego można mierzyć dowolne kąty (np. między dwiema ścianami). Kątownik nastawny stanowi przy tym dwusieczną kąta.

Mierzenie kąta wewnętrznego

▶ Otworzyć zacisk. [18.2]
▶ Przyłożyć kątownik nastawny oboma ramionami [18.1] do kąta wewnętrznego.
Zamknac zacisk. [18.2]

Mierzenie kąta zewnętrznego

▶ Otworzyć zacisk. [18.3]
- Przesunąć do przodu profile aluminiowe [18.4] ramion.
▶ Przyłożyć kątownik nastawny oboma ramionami [18.4] do kąta zewnętrznego.
Zamknac zacisk. [18.3]
- Przesunąć profile aluminiowe ramion po- nownie do tyłu.

Przenoszenie kąta

• Przyłożyć jedno ramię kątownika nastawnego do liniału prowadnicowego ukośnicy.
  W celu ustawienia dwusiecznej kąta (kąt uciosu w płaszczyźnie poziomej), należy odchylić agregat pilarski do momentu aż promień lasera pokryje się z linią [19.1] kątownika nastawnego.

W tym celu kątownik należy przesunąć równolegle do prowadnicy pilarki. Jednocześnie należy docisnąć kątownik, trzymając kciuk na uchwycie, do prowadnicy.

9 Konserwacja i utrzymanie w czystości

ÓSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

• Uszkodzone urządzenia zabezpieczające i części muszą zostać naprawione lub wymienione przez autoryzowany warsztat specjalistyczny, o ile w instrukcji obsługi nie są podane inne zalecenia.
  Wktadkę stotową [20.1] oraz kanat odsysania w łapaczu wiórów (patrz ilustracja 10) należy regularnie oczyszczać z wiórów, pytu i resztek elementów obrabianych dmuchając powietrzem pod ciśnieniem lub używając pędzelka.
  Dla zapewnienia cyrkulacji powietrza, otwo-ry wlotowe powietrza chłodzącego w obudowie muszą być zawsze odstoniete i czyste.

Urządzenie wyposażone jest w samowyłączające specjalne szczotki węglowe. Jeśli są one zużyte, następuje automatyczne przerwanie zasilania i urządzenie zatrzymuje się.

FESTOOL

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.fes- tool.pl/serwis

EKAT FESTOOL

Stosować wyłącznie oryginalne części zamienne firmy Festool! Nr kat. na stronie: www.fes- tool.pl/serwis

9.1 Ustawianie lasera (tylko dla KS 120 REB)

Promień lasera jest fabrycznie ustawiony prawidłowo. Śrub regulacyjnych należy używać tylko w określonych przypadkach.

Jeśli promień lasera nie pokrywa się z krawędzią cięcia, oba lasery można wyregulować. Należy użyć wkrętaka sześciokątnego (SW 2,5).

▶ Za pomocą wkrętaka sześciokątnego przebić naklejkę w oznaczonych miejscach ([3.2]do [3.7]), aby uzyskać dostęp do śrub regulacyjnych znajdujących się pod spodem.
▶ W celu kontroli lasera, umieść próbny przedmiot na maszynie.
▶ Wyciąć wpust w przedmiocie.
- Przesunąć głowicę pilarki do góry i sprawdzić ustawienie.

Promień lasera nie jest widoczny

▶ Włączyć laser [1.2]
▶ Sprawdzić, który laser nie jest widoczny.
▶ Obracać śruby regulacyjne [3.3] lewego i [3.5] prawego lasera, aż promień poja- wi się na elemencie obrabianym.
▷ Ustawić w sposób opisany wcześniej (a) pozycję równoległą do linii cięcia, następnie (b) nachylenie, a na koniec (c) przesunięcie osiowe promienia lasera.

a) Promień lasera nie jest równoległy do linii cięcia [ilustracja 3A]

Ustawić położenie równoległe.

Lewy promień lasera - Śruba regulacyjna [3.4]

Prawy promień lasera Śruba regulacyjna [3.6]

b) Promień lasera przesuwa się w lewo lub w prawo podczas cięcia [ilustracja 3B]

Należy wyregulować nachylenie, aby promień lasera nie przesuwał się podczas cięcia.

Lewy promień lasera - Śruba regulacyjna [3.3]

Prawy promień lasera Śruba regulacyjna [3.5]

c) Promień lasera nie znajduje się w miejscu cięcia [ilustracja 3C]

Ustawić przesunięcie osiowe.

Lewy promień lasera - Śruba regulacyjna [3.2]

Prawy promień lasera Śruba regulacyjna [3.7]

9.2 Korekta kąta uciosu w płaszczyźnie poziomej

Jeśli po nastawieniu kąta uciosu wskaźnik [13.2] nie pokazuje wybranej wartości, można go wyregulować po odkręceniu śruby.[13.1]

Jeśli faktyczny (będący wynikiem cięcia) kąt odbiega od ustawionej wartości, można to skorygować:

▶ Ustawić agregat pilarski w pozycji 0°.
▶ Odkręcić trzy śruby [13.3] mocujące skalę do stołu.
- Przesunąć skalę używając agregatu pilarskiego, aż rzeczywista wartość kąta wyniesie 0°. Można to skontrolować mierząc kąt między liniałem prowadnicowym a tarczą pilarską.
▶ Ponownie dokręcić trzy śruby.[13.3]
- Skontroluj ustawienie kąta wykonując cięcie próbne.

9.3 Korygowanie kąta uciosu w płaszczyźnie pionowej

Jeśli rzeczywista wartość kąta nie jest zgodna z wartością ustawioną, można to skorygować:

Zablokować agregat pilarski w położeniu 0°.
▶ Odkręcić obie śruby [23.1].
- Odchylić agregat pilarski aż rzeczywista wartość kąta wyniesie 0°. Można to skontrolować mierząc kąt między stołem a tarczą pilarską.
▶ Ponownie dokręcić obie śruby[23.1].
- Skontroluj ustawienie kąta wykonując cięcie próbne.
Jeśli wskazówka [22.2] nie jest zgodna z ustawiona wartością, można to skorygować odkręcając śrubę [22.1].

9.4 Wymiana wkładki stołowej

Nie należy korzystać ze zużytej wkładki stołowej [20.1], ale wymienić ją na nową.

▶ Aby dokonać wymiany, odkręcić sześć śrub [20.2].

9.5 Wyczyścić lub wymienić okienko lasera (tylko KS 120 REB)

Okienko [21.2] stużace do ochrony lasera może ulec zanieczyszczeniu podczas pracy. Można je wyjąć w celu wyczyszczenia lub wymiany.

▶ Odkręcić śrubę [21.5] wykonując ok. 2 obroty.

Polski

▶ Naciśnij okienko jednocześnie w kierunku [21.3] i [21.4].
▶ Wyjąć okienko.
▶ Wyczyścić okienko lub wymienić je na nowe.
Wstawić wyczyszczone/ nowe okienko. Oba trzpienie [21.1] okienka muszą wejść w zagłębienia górnej ostony, jak przedstawiono na ilustracji 21.
▶ Dokrecić śrube [21.5].

10 Wyposażenie

Stosować wyłącznie części oryginalne Festool. Numery zamówienia wyposażenia i narzędzi można znaleźć w katalogu Festool lub na stronie www.festool.pl.

Oprócz opisanych elementów wyposażenia, Festool oferuje kompleksowe wyposażenie systemowe, ułatwiające różnorodne i efektywne wykorzystanie posiadanej pilarki, np.:

• Tarcze pilarskie do różnych materiałów.
• Prowadnica do obcinania długich elementów KA-KS 120
• Modut transportowy UG-KAPEX KS 120
• Podparcie kątowe AB KS 120

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach
