INSTRUKCJA OBSŁUGI TSV 60 KEBQ FESTOOL

Deklaracja zgodności UE. Niniejszym oświadcz- amy na własną odpowiedzialność, że produkt ten speł- nia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EC, 2014/30/EU, 2011/65/EU EN 62841-1:2015 + AC:2015 EN 62841-2-5:2014 EN 55014-1:2017 + A11:2020 EN 55014-2:2015

• Elektrické nářadí obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou pří mou souvislost s určitými osobami. Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj elektrického nářadí. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec. Český 199Spis treści 1 Symbole p. 200

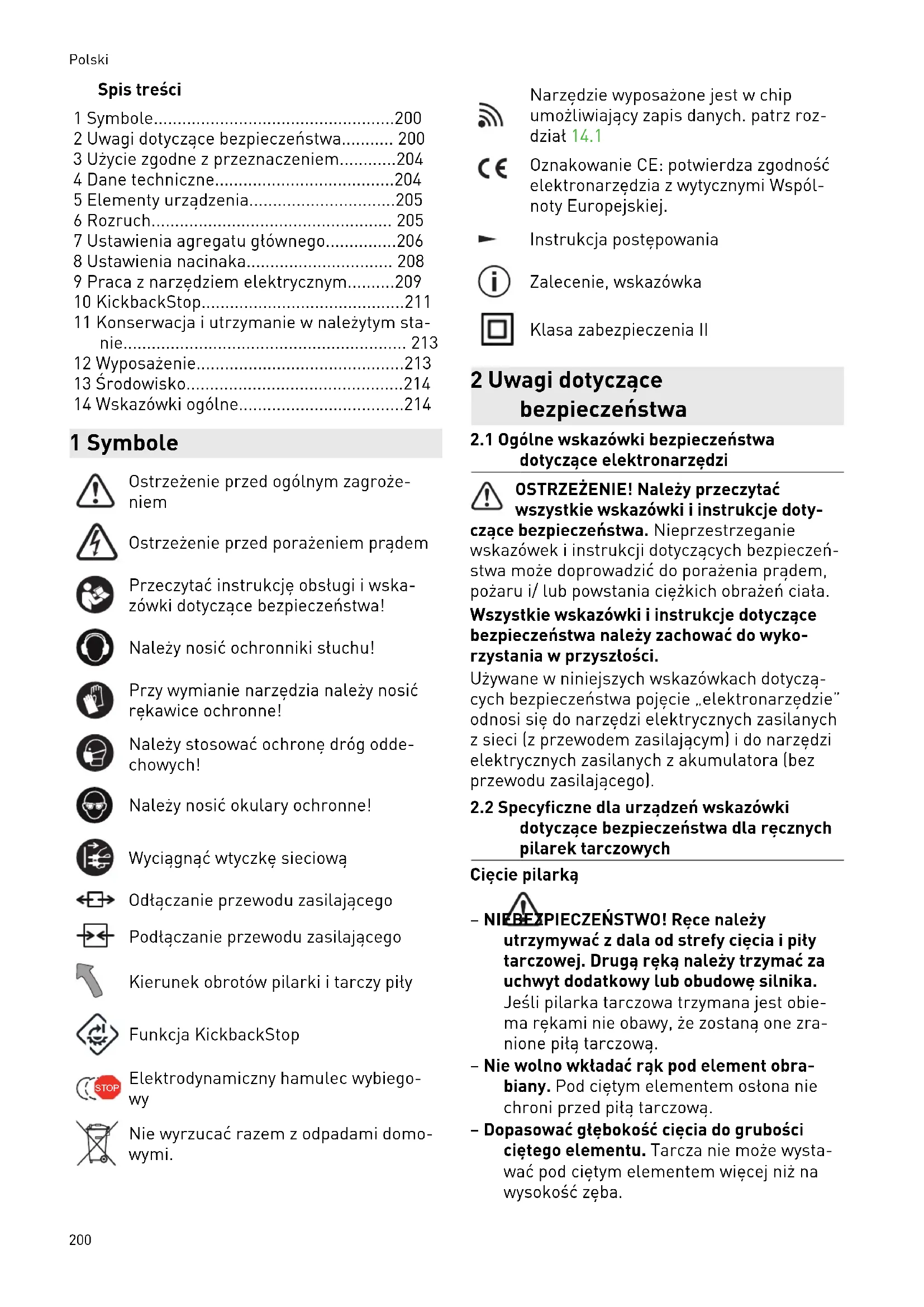

• 2 Uwagi dotyczące bezpieczeństwa p. 200
• 3 Użycie zgodne z przeznaczeniem p. 204
• 4 Dane techniczne p. 204
• 5 Elementy urządzenia p. 205
• 6 Rozruch p. 205
• 7 Ustawienia agregatu głównego p. 206
• 8 Ustawienia nacinaka p. 208
• 9 Praca z narzędziem elektrycznym p. 209
• 10 KickbackStop p. 211
• 11 Konserwacja i utrzymanie w należytym sta nie p. 213
• 12 Wyposażenie p. 213
• 13 Środowisko p. 214
• 14 Wskazówki ogólne 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Przy wymianie narzędzia należy nosić rękawice ochronne! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Wyciągnąć wtyczkę sieciową Odłączanie przewodu zasilającego Podłączanie przewodu zasilającego Kierunek obrotów pilarki i tarczy piły Funkcja KickbackStop STOP Elektrodynamiczny hamulec wybiego p. 214

Nie wyrzucać razem z odpadami domo wymi. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział 14.1 Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Instrukcja postępowania Zalecenie, wskazówka Klasa zabezpieczenia II 2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa

dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Specyficzne dla urządzeń wskazówki

dotyczące bezpieczeństwa dla ręcznych pilarek tarczowych Cięcie pilarką – NIEBEZPIECZEŃSTWO! Ręce należy utrzymywać z dala od strefy cięcia i piły tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obie ma rękami nie obawy, że zostaną one zra nione piłą tarczową. – Nie wolno wkładać rąk pod element obra biany. Pod ciętym elementem osłona nie chroni przed piłą tarczową. – Dopasować głębokość cięcia do grubości ciętego elementu. Tarcza nie może wysta wać pod ciętym elementem więcej niż na wysokość zęba. Polski 200– Ciętego elementu w żadnym wypadku nie wolno trzymać w rękach lub na kolanie. Cięty element należy bezpiecznie zamoco wać w stabilnym systemie mocowania. Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpie czeństwo kontaktu z ciałem, zaciskami piły tarczowej lub utraty kontroli nad urządze niem. – W przypadku wykonywania prac, podczas których narzędzie robocze może natrafić na niewidoczne przewody zasilające lub własny przewód, elektronarzędzie należy trzymać wyłącznie za izolowane powierz chnie uchwytu. Zetknięcie z przewodem znajdującym się pod napięciem powoduje, iż również metalowe części urządzenia elektrycznego przewodzą prąd, co prowadzi do porażenia prądem elektrycznym. – Podczas wykonywania cięć podłużnych na leży zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia tarczy. – Należy zawsze używać tarcz o odpowied niej wielkości oraz z odpowiednim otwo rem mocującym (np. o kształcie gwiaź dzistym lub okrągłym). Piły tarczowe, któ re nie pasują do elementów mocujących pi larki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli nad urządzeniem. – W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych koł nierzy lub śrub mocujących piłę tarczową. Kołnierze i śruby mocujące piłę tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mo cy i bezpieczeństwa eksploatacji. Odbicie - przyczyny i odpowiednie wskazówki dotyczące bezpieczeństwa – Odbicie to nagła reakcja zahaczonej, zakle szczonej lub niewłaściwie ustawionej tar czy, który powoduje wysunięcie się piły z obrabianego przedmiotu i jej niekontrolo wany ruch użytkownika; – jeśli tarcza pilarska zahaczy lub zakleszczy się w rzazie, zostaje zablokowana, a moc silnika zwraca maszynę w kierunku użyt kownik – jeśli tarcza pilarska jest obrócona lub nie prawidłowo ustawiona, zęby tylnej powierz chni mogą zahaczyć się w elemencie obra bianym, powodując wyrzucenie tarczy z na cięcia i gwałtowny ruch piły w kierunku operatora. Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć sto sując odpowiednie, niżej opisane, środki ostroż ności. – Pilarkę należy trzymać mocno obiema rę kami, ustawiając ramiona w pozycji umoż liwiającej wychwycenie siły odbicia. Nale ży zawsze stać z boku tarczy pilarskiej, w żadnym wypadku nie ustawiać tarczy pi larskiej w jednej linii ze swoim ciałem. Przy odbiciu pilarka może odskoczyć do ty łu, jednakże użytkownik może opanować si łę odbicia, stosując odpowiednie środki os trożności. – Jeśli tarcza zakleszczy się lub w przypad ku przerwania pracy, należy zwolnić prze łącznik i przytrzymać narzędzie w mate riale, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wy ciągnąć pilarki z elementu obrabianego ani ciągnąć jej do tyłu, dopóki tarcza się porusza. W przeciwnym razie może dojść do odbicia. Ustalić i usunąć przyczynę za kleszczenia tarczy pilarskiej. – W celu ponownego uruchomienia pilarki, która tkwi w elemencie obrabianym, nale ży wyśrodkować tarczę pilarską w rzazie i sprawdzić, czy zęby nie zahaczyły się w elemencie obrabianym. Ponowne urucho mienie pilarki z zakleszczoną tarczą może spowodować jej wypadnięcie z elementu obrabianego lub odbicie. – Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem, spowo dowanym zakleszczaniem tarczy. Duże płyty mogą wyginać się pod własnym cięża rem. Płyty należy podpierać po obu stro nach, zarówno w pobliżu szczeliny cięcia, jak również przy krawędziach. – Nie wolno stosować stępionych i uszko dzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawio nymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tar cie, zakleszczenie tarczy i odbicie. – Przed przystąpieniem do cięcia zabezpie czyć ustawienia głębokości i kąta cięcia. Jeśli ustawienia ulegną zmianie podczas cięcia, tarcza może się zakleszczyć i może dojść do odbicia. – Szczególną ostrożność należy zachować podczas cięcia w istniejących ścianach lub Polski 201innych strefach niewidocznych. Zagłębia jąc się w materiał tarcza może zostać za blokowana przez ukryte obiekty, co powo duje odbicie. Funkcja osłony – Przed każdym użyciem należy sprawdzać, czy osłona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli dolna osłona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać osłony na stałe; tarcza nie byłaby wówczas chroniona.Niezamierzone upadnięcie pilarki na podłogę może spowo dować wygięcie osłony. Upewnić się, że os łona porusza się swobodnie i nie styka się z tarczą ani z innymi częściami przy wszyst kich kątach cięcia i głębokościach. – Sprawdzić stan i funkcjonowanie sprężyn osłony. Jeśli osłona i sprężyny nie pracują prawidłowo przed kolejnym użyciem nale ży zlecić naprawę piły. Uszkodzone ele menty, lepkie pozostałości lub skupiska wiórów sprawiają, że osłona działa z opó źnieniem. – W przypadku cięcia wgłębnego, które nie jest wykonywane pod kątem prostym, na leży zabezpieczyć podstawę pilarki przed przesuwaniem. Przesunięcie boczne może prowadzić do zakleszczenia tarczy i wystą pienia odbicia. – Nie odkładać pilarki na stół warsztatowy ani na podłogę, jeśli tarcza nie jest osło nięta. Nieosłonięta tarcza, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Na leży zwracać uwagę na czas opóźnienia za trzymania pilarki. Funkcja klina kontrolnego [1-21] (funkcja KickbackStop) – Przy każdej wymianie tarczy pilarskiej oczyścić jednostkę kontrolną [5-9] wy dmuchując zanieczyszczenia lub używając w tym celu pędzelka. Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wpłynąć na działanie funkcji KickbackStop i uniemożliwić hamowanie tarczy pilarskiej. – Nie używać pilarki z wygiętym klinem kon trolnym. Nawet niewielkie uszkodzenia mogą spowolnić hamowanie tarczy pilar skiej.

2.3 Instrukcje bezpieczeństwa dotyczące

zamontowanej fabrycznie tarczy pilarskiej Użytkowanie – Nie wolno przekraczać podanej na narzę dziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej. – Zamontowana fabrycznie tarcza pilarska jest przeznaczona do użytku wyłącznie z pi larkami tarczowymi. – Tarcza pilarska nacinaka przeznaczona jest wyłącznie do używania w urządzeniu Festool TSV 60. Urządzenie przeznaczone jest do obróbki drewna i materiałów drew nopodobnych oraz do obróbki tworzyw sztucznych w postaci powłoki lub jako ma teriał lity. – Podczas wypakowywania i pakowania na rzędzia, jak również w czasie manipulowa nia narzędziem (np. przy montażu w maszy nie) należy postępować z największą sta rannością. Niebezpieczeństwo zranienia bardzo ostrymi ostrzami! – Podczas pracy z narzędziem, noszenie rę kawic ochronnych poprawia chwyt narzę dzia i dodatkowo zmniejsza ryzyko urazów. – Tarcze pilarskie, których korpusy są popę kane, muszą zostać wymienione. Ich napra wa jest niedozwolona. – Nie wolno używać tarcz pilarskich o kon strukcji kompozytowej (lutowane zęby), w których grubość zębów jest mniejsza niż 1 mm. – OSTRZEŻENIE! Narzędzia z widocznymi pęknięciami, z tępymi lub uszkodzonymi ostrzami nie mogą być stosowane. Montaż i mocowanie – Narzędzia muszą być tak mocowane, aby nie poluzowały się podczas użytkowania. – Podczas montażu narzędzi należy upewnić się, że są zamocowanie na uchwycie narzę dziowym lub powierzchni zaciskowej narzę dzia i że ostrza nie stykają się z innymi ele mentami. – Przedłużanie klucza lub dokręcanie po przez uderzanie młotkiem jest zabronione. – Powierzchnie mocujące muszą być wolne od zanieczyszczeń, smaru, oleju i wody. – Śruby mocujące i nakrętki muszą zostać dokręcone według instrukcji producenta. Polski 202– Do ustalania średnicy otworu tarczy pilar skich w zależności od średnicy wrzeciona maszyny można używać jedynie pierścieni zamontowanych na stałe, np.: wciskanych lub przyklejonych. Użycie luźnych pierścieni jest niedozwolone. – Po wymianie tarczy pilarskiej wymagane jest sprawdzenie i w razie potrzeby ponow ne ustawienie maszyny zgodnie z instrukcją obsługi. Konserwacja i utrzymanie w należytym stanie – Naprawy i szlifowanie mogą być wykonywa ne wyłącznie przez warsztaty obsługi klien ta Festool lub przez profesjonalistów. – Nie wolno zmieniać konstrukcji narzędzia. – Narzędzia należy regularnie odżywiczać i czyścić (środki czyszczące o wartości pH od 4,5 do 8). – Stępione ostrza można oszlifować do mini malnej grubości ostrza 1 mm. – Tarczy pilarskiej nacinaka nie można os trzyć. – Transportować narzędzie wyłącznie w od powiednim opakowaniu – niebezpieczeń stwo zranienia!

2.4 Dodatkowe wskazówki dotyczące

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maska przeciwpyłowa w przypadku prac, podczas których powstaje pył. – W trakcie pracy mogą powstawać szkodli we/ trujące pyły (np. w przypadku powłok zawierających ołów, niektórych rodzajów drewna lub metali). Stykanie się z tymi py łami lub ich wdychanie może stanowić nie bezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy prze strzegać przepisów bezpieczeństwa obo wiązujących w danym kraju. – Należy stosować odpowiednie środki ochrony dróg oddechowych, aby chronić zdrowie. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające. – Elektronarzędzie nie może być wbudowy wane w stół roboczy. Zainstalowanie w sto le roboczym wykonanym przez innego pro ducenta lub samodzielnie może spowodo wać, że elektronarzędzie stanie się niebez pieczne i może doprowadzić do ciężkich wy padków. – Sprawdzić, czy elementy obudowy nie wy kazują żadnych uszkodzeń, takich jak rysy lub pęknięci. Uszkodzone części przed uży ciem urządzenia należy oddać do naprawy. – Użyć odpowiednich wykrywaczy, aby na mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze wodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy buch. Wdzieranie się w przewód wodny po woduje szkody rzeczowe. – Nie należy podnosić ani przenosić elektro narzędzia za kabel.

2.5 Obróbka aluminium

Ze względów bezpieczeństwa przy obróbce alu minium należy stosować następujące środki za bezpieczające: – Należy nosić okulary ochronne! – Regularnie czyścić elektronarzędzie ze zło gów pyłu w obudowie silnika. – Zastosować tarczę do aluminium. – Zamknąć okienko kontrolne. – Zainstalować prądowy wyłącznik ochronny (FI, PRCD). – Przy cięciu płyt należy stosować smarowa nie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj: Poziom ciśnienia akustycz nego

= 90 dB(A) Poziom mocy akustycznej L

= 101 dB(A) Tolerancja błędu K = 3 dB OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841: Cięcie drewna

Polski 203Cięcie metalu

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Zagłębiarki akumulatorowe przeznaczone są do cięcia drewna, materiałów drewnopodobnych, materiałów pilśniowych wiązanych gipsem i ce mentem, jak również tworzyw sztucznych. Ofe rowane przez Festool specjalne tarcze pilarskie do aluminium umożliwiają stosowanie maszyny również do cięcia aluminium. Nie wolno obrabiać materiałów zawierających azbest. Nie używać krążków ściernych i diamentowych. W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono si użytkownik.

Nacinak można aktywować tylko w połączeniu z szyną prowadzącą i przy obróbce – drewna i materiałów drewnopodobnych, – tworzyw sztucznych w postaci powłoki lub materiału litego.

3.2 Tarcze pilarskie

Wykorzystywane mogą być wyłącznie tarcze pi larskie o poniższej charakterystyce: – Tarcze pilarskie zgodnie z EN 847-1 – Średnica tarczy pilarskiej 168 mm – Szerokość cięcia 1,8 mm – Otwór mocujący 20 mm – Grubość tarczy 1,2 mm – do prędkości obrotowych do 9 500 min

Do cięcia bez wyrw nadają się następujące tar cze pilarskie w połączeniu z nacinakiem: – Piła tarczowa HW 168x1,8x20 WD42 – Piła tarczowa HW 168x1,8x20 TF52 Do nacinaka należy stosować wyłącznie tarcze pilarskie firmy Festool o następujących para metrach: – Tarcze pilarskie zgodnie z EN 847-1 – Średnica tarczy pilarskiej 47 mm – Szerokość cięcia 1,9 - 2,5 mm – Otwór mocujący 6,35 mm – Grubość tarczy 1,6 mm – nadaje się do prędkości obrotowych

Tarcze pilarskie Festool spełniają wymogi nor my EN 847-1. Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska. 4 Dane techniczne Zagłębiarka TSV 60 KEBQ TSV 60 KEB Sieciowy przewód przyłączeniowy odłączany (plug it) ✓ ✕ Pobór mocy 1 500 W Prędkość obrotowa 3 000 ‑ 6 800 min

Prędkość obrotowa maks. (bieg jałowy) 6 800 min

Nastawianie skosu 0° do 45° Głębokość cięcia przy ustawieniu 0° 0 ‑ 62 mm Głębokość cięcia przy ustawieniu 45° 0 ‑ 45 mm Polski 204Zagłębiarka TSV 60 KEBQ TSV 60 KEB Wymiary tarczy pilarskiej 168 x 1,8 x 20 mm Wymiary urządzenia (włącznie z króćcem ssącym) (dł.x szer. x wys.) 414 x 180 x 259 mm Ciężar zgodnie z procedurą EPTA 01:2014 (bez przewodu przyłącze niowego) 6 kg Nacinak Pobór mocy 190 W 110 V-warianty 150 W Prędkość obrotowa 22 000 - 16 000 min

Prędkość obrotowa maks. (bieg jałowy) 22 000 min

Zalecana głębokość cięcia z szyną prowadzącą FS maks. 2,0 mm szerokość cięcia 1,95 - 2,5 mm 5 Elementy urządzenia

[1-1] Szczęki prowadzące [1-2] Regulacja prędkości obrotowej [1-3] Przycisk WYŁĄCZENIA funkcji Kick backStop [1-4] Dioda LED statusu funkcji Kickback Stop [1-5] Uchwyty [1-6] Dźwignia wymiany narzędzia [1-7] Zabezpieczenie przełącznika [1-8] Włącznik/Wyłącznik [1-9] Króciec ssący [1-10] Pokrętła do ustawiania kątów [1-11] Prowadzenie kabla [1-12] Przewód zasilania [1-13] Pozycja początkowa/końcowa pił tar czowych (po obu stronach) [1-14] Dźwignia do ustawiania samego naci naka [1-15] podzielona skala dla ogranicznika głębokości cięcia (z/ bez szyny prowa dzącej [1-16] Śruba regulacyjna do ustawiania głę bokości cięcia naostrzonych tarcz pi larskich [1-17] Ogranicznik głębokości cięcia [1-18] Skala kąta [1-19] Wskaźnik cięcia [1-20] Okienko kontrolne/ Zabezpieczenie przed sypaniem wiórów [1-21] Klin kontrolny [1-22] Pokrywa ochronna

[1-23] Przycisk blokady wrzeciona nacinaka [1-24] Pokrętło nastawcze szerokości cię cia/głębokości cięcia nacinaka [1-25] Pokrętło nastawcze bocznego prze sunięcia nacinaka [1-26] Dźwignia aktywacji/dezaktywacji naci naka Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji. Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. 6 Rozruch OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tab liczce identyfikacyjnej. ► W Ameryce Północnej wolno stosować wy łącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz. Zawsze wyłączać urządzenie przed pod łączeniem i odłączeniem przewodu zasi lającego! Należy stosować wyłącznie te szyny prowadzą ce, których zabezpieczenie przeciwodpryskowe zostało nacięte tym urządzeniem (patrz roz dział 12.2). Polski 205W momencie dostawy nacinak nie jest us tawiony w stosunku do głównej tarczy pi larskiej. Przed pierwszym użyciem ustawić nacinak (patrz rozdział 8, w kolejnoś ci 8.4/ 8.5).

6.1 Urządzenia z przyłączem Plug it

Dotyczy TSV 60 KEBQ. OSTROŻNIE Wtyczka plug it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty Niebezpieczeństwo spalenia ► Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na prze wodzie zasilania jest całkowicie zamknięty i zablokowany. Podłączanie i odłączanie przewodu sieciowe go [1-12] patrz ilustracja [2]. 7 Ustawienia agregatu głównego OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego!

7.1 Elektronika [Układ elektroniczny]

Regulacja prędkości obrotowej Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-2] bezstopniowo w za kresie regulacji prędkości obrotowej (patrz da ne techniczne). Pozwala to na optymalne dosto sowanie prędkości cięcia do danej powierzchni. Prędkość obrotowa w zależności od materiału drewno lite (twarde, miękkie) 6 płyty wiórowe i pilśniowe 3 ‑ 6 drewno równoległowarstwowe, płyty stolarskie, płyty fornirowane i powleka

laminat, materiały mineralne 4 ‑ 6 płyty wiórowe i pilśniowe związane z gipsem i cementem 1 ‑ 3 płyty i profile aluminiowe do 15 mm 4 ‑ 6 Prędkość obrotowa w zależności od materiału tworzywa sztuczne, tworzywa sztuczne wzmacniane włóknem szklanym (GfK), papier i tkaniny 3 ‑ 5 szkło akrylowe 4 ‑ 5 Zabezpieczenie przeciążeniowe W przypadku ekstremalnego przeciążenia urzą dzenia elektroniczne zabezpieczenie przeciąże niowe chroni silnik przed uszkodzeniem. W tym przypadku silnik zatrzymuje się i nie włącza się, dopóki nie zostanie usunięte obciążenie. Aby ponownie uruchomić urządzenie, należy je po nownie włączyć. Hamulec Pilarka jest wyposażona w elektroniczny ha mulec. Po wyłączeniu tarcza zostaje elektro nicznie zatrzymana w ciągu ok. 2 sekund. OSTRZEŻENIE! Nacinak ma hamulec elektro niczny i po wyłączeniu piły zatrzymuje się z opó źnieniem ok. 2 sekund. Zabezpieczenie przed nadmiernym wzrostem temperatury Jeśli temperatura silnika jest zbyt wysoka, do pływ prądu i prędkość obrotowa zostają zmniej szone. Narzędzie pracuje w dalszym ciągu z mniejszą mocą, co ma na celu umożliwienie szybkiego chłodzenia poprzez wentylację silni ka. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie.

7.2 Ustawianie głębokości cięcia

Głębokość cięcia można ustawić na 0 ‑ 62 mm na prowadnicy [3-1]. Agregat pilarski można docisnąć do dołu aż do ustawionej głębokości cięcia. Głębokość cięcia bez szyny prowa dzącej maks. 62 mm +FS głębokość cięcia z szyną prowadzącą

7.3 Ustawianie kąta cięcia

Pomiędzy 0° a 45° ► Odkręcić pokrętła [4-1]. ► Odchylić agregat pilarski do wybranego kąta cięcia [4-2]. ► Dokręcić pokrętła [4-1]. Polski 206Obydwie pozycje (0° oraz 45°) ustawione są fabrycznie i mogą być regulowane przez serwis. Podczas cięcia pod kątem ustawić okien ko kontrolne [1-20] w najwyższej pozycji!

7.4 Wybór tarczy pilarskiej

Tarcze pilarskie Festool są oznaczone koloro wym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska. Przestrzegać wymogów technicznych dotyczą cych tarczy pilarskiej (patrz rozdział 3.2). Kolor Materiał Symbol żółty drewno czer wony laminat, materiały mineralne HPL/TRESPA

zielony płyty wiórowe i pilś niowe związane z gip sem i cementem niebie ski aluminium, tworzywo sztuczne "$3:-

7.5 Wymiana tarczy pilarskiej [5]

OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego! OSTROŻNIE Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami ► Nie stosować stępionych ani uszkodzonych narzędzi. ► Przy obsłudze narzędzie stosować rękawi ce ochronne. Wyjąć tarczę pilarską ► Przed wymianą tarczy pilarskiej odchylić pi larkę do pozycji 0° i ustawić maksymalną głębokość cięcia. ► Przestawić dźwignię [5-3] do oporu. Dźwig nię uruchamiać wyłącznie wtedy, gdy pilar ka nie pracuje! ► Wcisnąć agregat tnący do dołu aż do jego zablokowania. ► Odłożyć piłę na bok na stałe podłoże. Stroną tarczy pilarskiej do góry. ► Odkręcić śrubę [5-5] kluczem do śrub z łbem walcowym [5-2]. ► Zdjąć tarczę pilarską [5-8]. Czyszczenie jednostki kontrolnej OSTRZEŻENIE! Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wpłynąć na działa nie funkcji Kickback Stop i uniemożliwić hamo wanie tarczy pilarskiej. ► Trzymać agregat pilarski za uchwyt, za mknąć dźwignię [5-3] i przesunąć agregat pilarski całkowicie do dołu. ► Ponownie otworzyć dźwignię [5-3] i zablo kować agregat pilarski. ► Wyczyścić jednostkę kontrolną [5-9] po przez wydmuchanie lub używając pędzelka. Zakładanie tarczy pilarskiej OSTRZEŻENIE! Sprawdzić śruby i kołnierz pod kątem zabrudzenia i stosować wyłącznie czyste i nieuszkodzone części! ► Trzymaj pilarkę za uchwyt i przełożyć dźwignię [5-3] do oporu. ► Wcisnąć agregat tnący do dołu aż do jego zablokowania. ► Założyć nową tarczę pilarską. OSTRZEŻENIE! Kierunek obrotów tarczy pi larskiej [5-7] i pilarki [5-4] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń. ► Nałożyć kołnierz zewnętrzny w taki spo sób [5-6], aby zaczepy weszły w wyżłobienie w kołnierzu wewnętrznym. ► Dokręcić śrubę [5-5]. ► Trzymać agregat pilarski za uchwyt, za mknąć dźwignię [5-3] i przesunąć agregat pilarski z powrotem do góry.

OSTRZEŻENIE Zagrożenie zdrowia spowodowane pyłami ► Nigdy nie pracować bez odsysania pyłu. ► Przestrzegać przepisów obowiązujących w danym kraju. ► Podczas cięcia materiałów rakotwórczych zawsze korzystać z odpowiedniego odku rzacza mobilnego, zgodnie z przepisami krajowymi. Nie używać pojemnika na pył. Odsysanie własne ► Zamocować łącznik [6-1] worka na pył [6-2] obracając go w prawą stronę na króćcu ssą cym [6-3] . Polski 207► Aby opróżnić, zdjąć łącznik worka na pył z króćca ssącego obracając go w lewą stronę. Zapchanie osłony może zaburzać funkcje bez pieczeństwa. Aby uniknąć zapchania należy uży wać odkurzacza mobilnego z ustawioną pełną mocą ssania. Podczas piłowania (np. MDF) mogą powstawać ładunki elektrostatyczne. Należy wtedy używać odkurzacza mobilnego z antystatycznym wężem ssącym. Odkurzacz mobilny Festool Do króćca ssącego [6-1] można podłączyć od kurzacz mobilny Festool o średnicy węża odsy sającego 27/32 mm lub 36 mm (36 mm to roz miar zalecany ze względu na niebezpieczeństwo zatkania). Złączkę węża ssącego Ø 27 należy wetknąć z złączkę kątową [6-4]. Złączkę węża ssącego Ø 36 należy wetknąć z złączkę kątową [6-4]. OSTROŻNIE! Przy użyciu antystatycznego wąż ssącego może dojść do naładowania statyczne go. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona. 8 Ustawienia nacinaka OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego!

8.1 Procedura ustawiania nacinaka

Nacinak musi być ustawiony w stosunku do głównej tarczy pilarskiej. Na wynik pracy ma wpływ wiele warunków brzegowych. Dlatego przed cięciem właściwym należy sprawdzić us tawienie nacinaka, wykonując cięcia próbne. ► Prawidłowo ustawić luz pomiędzy piłą a szy ną prowadzącą (patrz rozdział 12.2). Jest to ważne dla uzyskania precyzyjnego cięcia. ► Ustawić wymaganą głębokość cięcia głów nej tarczy pilarskiej (patrz rozdział 7.2).(Za lecenie: Aby uzyskać dobrą jakość krawędzi na spodniej stronie elementu obrabianego, występ zęba powinien wynosić co najmniej 12 mm.) ► Wykonać cięcie próbne z aktywowanym na cinakiem przy małej głębokości nacinania. ► Ustawić przesunięcie boczne (patrz roz dział 8.4) aż rowek nacinaka będzie znajdo wał się w jednej linii z cięciem głównej tar czy pilarskiej. Sprawdzenie za pomocą ko lejnych cięć próbnych. ► Ustawić szerokość cięcia rowka nacinaka na szerokość cięcia głównej tarczy pilarskiej (patrz rozdział 8.5). Również w tym przypad ku absolutnie konieczne jest wykonanie cięć próbnych. ► Powtarzać poprzednie dwa kroki aż do uzys kania pożądanego wyniku cięcia. Cięcia próbne należy wykonywać co naj mniej na 20 ‑ 30 cm wgłąb elementu obra bianego. W początkowej strefie cięcia wzdłużnego może występować większa głębokość nacinania i przez to szerszy ro wek nacinania niż na pozostałej części ele mentu obrabianego.

8.2 Aktywacja/dezaktywacja nacinaka [7]

Aktywacja (ON) ► Przekręcić dźwignię aktywacji/dezaktywacji nacinaka [7-1] do góry do oporu. Wraz z zagłębianiem agregatu głównego w ma teriale zagłębia się również tarcza pilarska na cinaka. Dezaktywacja (OFF) ► Przekręcić dźwignię aktywacji/dezaktywacji nacinaka [7-1] o 90° w dół. Agregat główny zagłębia się bez tarczy pilar skiej nacinaka. Pierwotne ustawienie głębokości i szero kości cięcia pozostaje zachowane.

8.3 Aktywacja/dezaktywacja ustawienia

samego nacinaka [8] Aktywacja ► Przemieścić dźwignię do ustawiania same go nacinaka [8-1] w prawo do oporu. Główna tarcza pilarska jest zablokowana przed zagłębieniem w materiał. Główna tarcza pilarska obraca się podczas nacinania. Dezaktywacja ► Przemieścić dźwignię do ustawiania same go nacinaka [8-1] w lewo do oporu. Główna tarcza pilarska tnie na ustawionej głę bokości cięcia.

8.4 Ustawianie bocznego przesunięcia [9]

Cięcie tarczą pilarską nacinaka musi być ustawione w osi cięcia głównej tar czy pilarskiej. Polski 208► Ustawić boczne przesunięcie pokrętłem na stawczym [9-1]. Obracanie zgodnie z ruchem wskazówek ze gara ( R): Jednostka nacinaka przemieszcza się od szyny prowadzącej. Jeden obrót: – 0,5 mm przemieszczenia osiowego Jedno zatrzaśnięcie: – 0,025 mm przemieszczenia osiowego

8.5 Ustawić szerokość cięcia (głębokość

cięcia) nacinaka [10] Tarcza pilarska nacinaka ma stoż kowy ząb tnący. Dlatego szerokość cięcia zależy od głębokości cięcia. ► Ustawić szerokość cięcia pokrętłem nasta wczym [10-1]. Obracanie zgodnie z ruchem wskazówek ze gara ( +): Szerokość cięcia i głębokość cięcia zwiększają się. Jeden obrót: – Zmiana szerokości cięcia: 0,32 mm – Zmiana głębokości cięcia: 1,3 mm Jedno zatrzaśnięcie: – Zmiana szerokości cięcia: 0,025 mm – Zmiana głębokości cięcia: 0,1 mm Polecamy: Ustawić szerokość cięcia tylko nieznacznie większą niż szerokość cięcia głównej tarczy pilarskiej.

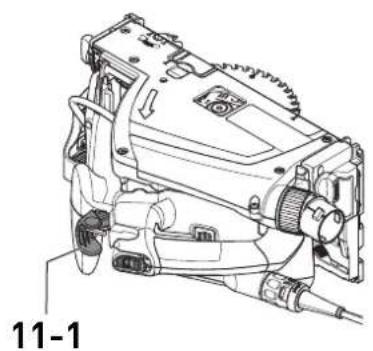

8.6 Wymiana tarczy pilarskiej nacinaka [11]

OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego! OSTROŻNIE Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami ► Nie stosować stępionych ani uszkodzonych narzędzi. ► Przy obsłudze narzędzie stosować rękawi ce ochronne. Demontaż tarczy pilarskiej nacinaka ► Aktywować nacinak (patrz rozdział 8.2). ► Przełożyć dźwignię do wymiany narzę dzia [11-1] do oporu. ► Położyć piłę na boku na stałe podłoże. Stro ną tarczy pilarskiej do góry. ► Nacisnąć i przytrzymać blokadę wrzeciono

[11-2]. Odkręcić śrubę [11-5] małym kluczem in busowym [11-3] (gwint lewoskrętny). ► Usunąć tarczę pilarską nacinaka [11-7]. Montaż tarczy pilarskiej nacinaka OSTRZEŻENIE! Sprawdzić śrubę [11-5] pod względem zanieczyszczenia. Stosować tylko czyste i nieuszkodzone części! ► Założyć nową tarczę pilarską. Stroną zadru kowaną do góry. OSTRZEŻENIE! Kierunek obrotów tarczy pi larskiej [11-6] i pilarki [11-4] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń. ► Nacisnąć i przytrzymać blokadę wrzeciono wą [11-2]. Włożyć śrubę [11-5] i przykręcić małym kluczem inbusowym [11-3] (gwint lewos krętny).

8.7 Odsysanie przy nacinaku

► Podczas pracy z nacinakiem przesunąć okienko kontrolne [1-20] całkowicie w dół. Pyły powstające przy nacinaku odprowadzane są do odsysania. 9 Praca z narzędziem elektrycznym Podczas pracy należy przestrzegać wszystkich opisanych na początku wska zówek bezpieczeństwa oraz następujących za sad: Przed rozpoczęciem pracy – Przed każdym użyciem sprawdzić, czy jed nostka napędowa z tarczą pilarską prawid łowo i całkowicie odchyla się do wnętrza obudowy ochronnej do pozycji wyjściowej u góry. Nie należy używać pilarki, jeżeli górna pozycja końcowa nie zostaje osiągnięta. Nigdy nie blokować ani nie mocować od chylanej jednostki napędowej na konkretnej głębokości cięcia. Tarcza pilarska nie była by wtedy chroniona. . – Przed każdym zastosowaniem skontrolo wać działanie elementu zagłębiającego i używać maszyny tylko wtedy, gdy działa ona prawidłowo. Polski 209– Sprawdzić odpowiednie ułożenie tarczy pi larskiej. – Przed każdym użyciem pilarki sprawdzić działanie funkcji KickbackStop (patrz roz dział 10.5). – Przed przystąpieniem do pracy należy upewnić się, czy pokrętło [1-10] jest dokrę cone. – Upewnić się, że wąż ssący i przewód zasila jący nie zahaczyły się na całej długości cię cia na obrabianym elemencie, na podpórce elementu roboczego ani na podłodze. – Aby uniknąć uszkodzenia przewodu przyłą czeniowego na ostrych krawędziach ele mentu obrabianego, przewód przyłączenio wy należy zawiesić na prowadzeniu kab

[1-11]. – Położyć obrabiany element tak, aby nie był naprężony i równo. Podczas pracy – W przypadku zastosowania urządzenia bez szyny prowadzącej trzeba koniecznie de zaktywować nacinak! W przypadku zasto sowania urządzenia bez szyny prowadzącej zachodzi niebezpieczeństwo nieoczekiwa nego ruchu piły do przodu. Większa głębo kość cięcia na nacinaku prowadzi do uszko dzenia elementu obrabianego i może spo wodować przeciążenie silnika. – Do pracy zawsze całkowicie rozstawiać pły tę stołową pilarki. – Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-5]. Jest to niezbędny warunek precyzyjnej pra cy i wykonywania cięć wgłębnych. Narzę dzie zagłębiać w elemencie obrabianym po woli i równomiernie. – Elektronarzędzie należy przesuwać w kie runku obrabianego elementu wyłącznie po włączeniu. – Zawsze przesuwać pilarkę do przo

[16-2], nigdy nie ciągnąć jej do tyłu do siebie. – Poprzez dostosowanie prędkości posuwu unikać przegrzania ostrza tarczy pilarskiej, a podczas cięcia tworzyw sztucznych sto pienia tworzywa. Im twardszy jest cięty ma teriał, tym mniejsza powinna być prędkość posuwu. – Nie umieszczać pilarki na stole warsztato wym ani na podłodze, jeżeli tarcza pilarska nie jest całkowicie zabezpieczona osłoną.

9.1 Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze włączają się w następujących stanach roboczych: Sygnał dźwiękowy Przyczyna Środki zaradcze Jeden krótki syg nał dźwiękowy. Urządze nie jest przeciążo

Nie obciążać nadmiernie urządzenia. Nieprzerwane krótkie sygnały dźwiękowe. Uszko dzenie na cinaka Dezaktywować nacinak. Skon taktować się z obsługą klienta Festool lub z dy strybutorem.

9.2 Włączanie/ wyłączanie

Uruchomienie blokady włączania odblokowuje mechanizm zagłębiający. ► Przesunąć blokadę włączania [1-7] do góry i nacisnąć włącznik/wyłącznik [1-9] (naciś nięcie= Wł. / zwolnienie = Wył.). Agregat pilarski może teraz poruszać się w dół. Tarcza pilarska wysuwa się przy tym z osłony.

9.3 Cięcie na „rysę”

Wskaźnik cięcia [12-2] wskazuje przebieg cię cia przy cięciach pod kątem 0° i 45° (bez szyny prowadzącej).

9.4 Cięcie odcinkowe

Nasadzić maszynę przednią częścią stołu pilar skiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i prze sunąć do przodu w kierunku cięcia.

9.5 Wykonywanie wycięć (cięcia wgłębne)

W celu uniknięcia odbić przy wykonywa niu cięć wgłębnych należy przestrzegać następujących zaleceń: – Zawsze opierać narzędzie tylną krawędzią stołu pilarskiego o stały ogranicznik. – Podczas prac z zastosowaniem szyny pro wadzącej narzędzie przyłożyć do zabezpie czenia przed cofaniem piły FS-RSP (wypo sażenie) [16-4], mocowanego na szynie prowadzącej. Sposób postępowania ► Ustawić narzędzie na elemencie obrabia nym i oprzeć je na ograniczniku (zabezpie czeniu przed cofaniem piły). ► Uruchomić narzędzie. ► Powoli naciskać narzędzie aż do ustawionej głębokości cięcia i przesuwać je w kierunku cięcia. Polski 210Przy maksymalnej głębokości cięcia i stosowa niu szyny prowadzącej oznaczenia [12-1] wska zują przedni i tylny punkt cięcia tarczy pilarskiej (Ø 168 mm). Cięcia wgłębne z nacinakiem W niektórych przypadkach może być konieczna praca najpierw przy użyciu nacinaka (patrz roz dział 8.3), a potem wykonanie cięcia główną tar czą pilarską w drugim etapie. Podczas cięcia główną tarczą pilarską trzeba wtedy dezaktywo wać nacinak (patrz rozdział 8.2).

9.6 Cięcie z użyciem nacinaka

Nacinak nacina powierzchnię elementu obra bianego nieco szerzej niż główna tarcza pilar ska. Dzięki temu główna tarcza pilarska nie sty ka się już z powierzchnią co zapobiega powsta waniu wyrwań. OSTRZEŻENIE Niebezpieczeństwo zranienia Podczas cięcia z użyciem nacinaka na ele mencie obrabianym powstają bardzo ostre krawędzie cięcia. Stanowią one zagrożenie zranienia palców, przecięcia przewodu przy łączeniowego itp. ► Nie należy dotykać krawędzi cięcia. ► Przewód przyłączeniowy należy zawsze utrzymywać z dala od krawędzi cięcia. OSTROŻNIE Niebezpieczeństwo zranienia obracającą się tarczą pilarską nacinaka W przypadku usterki w agregacie głównym (np. przeciążenie) może się zdarzyć, że głów na tarcza pilarska zatrzyma się, a tarcza pi larska nacinaka będzie się nadal obracać. ► Nigdy nie sięgać w okolice pił tarczowych, gdy urządzenie podłączone jest do sieci elektrycznej. ► Zamocować szynę prowadzącą i ustawić prawidłowy luz. ► Sprawdzić ustawienie nacinaka przed właś ciwym cięciem przeprowadzając odpowied nie cięcia próbne (patrz rozdział 8.1). ► Ciąć z zalecaną prędkością posuwu wyno szącą 2 – 4 m/min. (W przypadku cięcia o długości 1 m odpowiada to czasowi ok. 15 – 30 sekund). Dla zapewnienia największej dokładności nie należy pracować z połączonymi szyna mi prowadzącymi. 10 KickbackStop

10.1 Funkcja KickbackStop

OSTRZEŻENIE Niebezpieczeństwo zranienia Funkcja KickbackStop nie gwarantuje pełnej ochrony przed odrzutem. ► Zawsze być skoncentrowanym podczas pracy i przestrzegać wszystkich wskazó wek dotyczących bezpieczeństwa i wskazó wek ostrzegawczych. Odrzut podczas pracy może spowodować nieza mierzone uniesienie pilarki. Klin kontrolny [13-1] wykrywa niezamierzone uniesienie (odrzut) pilarki ponad element obra biany lub szynę podczas pracy i uruchamia awa ryjne hamowanie tarczy pilarskiej (ilustra cja 13A). Zmniejsza to ryzyko odrzutu. Nie można go jed nak całkowicie wyeliminować. Dioda LED statusu funkcji KickbackStop Kolor Znaczenie zielony Funkcja KickbackStop jest aktyw na. poma rańczo

Funkcja KickbackStop została zde zaktywowana. miga na poma rańczo

Funkcja KickbackStop nie jest ak tywna. Pilarka została uruchomiona przed dociśnięciem klina kontrolnego do elementu obrabianego lub do szy ny prowadzącej. Płyta stołowa pi larki nie przylega całkowicie do podłoża. Po całkowitym przyłożeniu, dioda LED zmienia kolor na zielony. W przeciwnym razie należy spraw dzić funkcję KickbackStop (patrz rozdział 10.5) Miga na czerwo

Funkcja KickbackStop została uru chomiona.

10.2 Niezamierzona aktywacja funkcji

KickbackStop Podczas pracy bez szyny prowadzącej na nie równym elemencie obrabianym, funkcja Kick backStop może zostać przypadkowo urucho miona (ilustracja 13B). Polski 211Klin kontrolny [13-1] bada element obrabiany. Podczas wykonywania cięcia wgłębnego w ele mencie obrabianym, położenie klina kontrolne go odpowiada położeniu występującemu przy podniesieniu w elementu obrabianego lub szyny prowadzącej.Dlatego też uruchamia się funkcja KickbackStop. Może być wtedy konieczne wyłą czenie funkcji KickbackStop (patrz rozdział 10.4).

10.3 Postępowanie po uruchomieniu funkcji

KickbackStop Wywołane przez niezamierzone podniesienie (odrzut) ► Określić i wyeliminować przyczyny podnie sienia. ► Sprawdzić urządzenie pod kątem uszko dzeń. ► Sprawdzić klin kontrolny pod kątem uszko dzeń. ► Sprawdzić funkcję KickbackStop (patrz roz dział 10.5). Po niezamierzonym uruchomieniu funkcji KickbackStop ► Zwolnić włącznik/ wyłącznik i poczekać, aż dioda LED stanu funkcji KickbackStop prze stanie migać. ► Sprawdź, czy funkcja KickbackStop została wywołana przypadkowo (patrz rozdział 10.2) czy nastąpił odrzut. ► Najpierw podjąć próbę kontynuacji pracy z aktywną funkcją KickbackStop. Wyłącznie wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że uruchomiłby kilka razy funkcję KickbackStop, dezaktywo wać funkcję KickbackStop (patrz roz dział 10.4).

10.4 Praca bez funkcji KickbackStop

OSTRZEŻENIE Niebezpieczeństwo zranienia Gdy funkcja KickbackStop jest zdezaktywo wana, w przypadku niezamierzonego unie sienia tarcza pilarska nie zostanie zatrzyma na. ► Funkcję KickbackStop należy dezaktywo wać tylko wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że wielokrotnie spowodowałoby to niezamie rzone uruchomienie funkcji KickbackStop. Dezaktywacja funkcji KickbackStop ► Nacisnąć przycisk OFF funkcji Kickback Stop. ► W ciągu 10 sekund nacisnąć i przytrzymać przycisk włączania/ wyłączania. Funkcja KickbackStop pozostaje nieaktywna do momentu zwolnienia przycisku włączania/ wy łączania. Funkcja KickbackStop może być dezakty wowana tylko przed włączeniem pilarki.

10.5 Sprawdzanie funkcji KickbackStop

OSTRZEŻENIE Niebezpieczeństwo obrażeń ze względu na wystającą tarczę pilarską. ► Przeprowadzić sprawdzenie funkcjonowa nia na szynie prowadzącej. ► Przed sprawdzeniem funkcjonowania: – Wymontować tarczę pilarską, – Dezaktywować nacinak, – Ustawić głębokość cięcia na 0 mm (FS). ► Ustawić głębokość cięcia na 0 mm (FS). ► Ustawić urządzenie na szynach prowadzą cych. ► Włączyć urządzenie. ► W ciągu 5 sekund, w odstępach co najmniej 0,5 sekundy, nacisnąć 4 razy przycisk wyłą czający funkcję KickbackStop. Dioda LED stanu funkcji KickbackStop miga na przemian na czerwono i zielono. ► W ciągu 15 sekund ▻ Docisnąć agregat pilarski do dołu. ▻ Podnieść tył urządzenia i opuścić po nownie. Emitowany jest sygnał dźwiękowy, dioda LED stanu świeci się na zielono. Funkcja Kickback Stop działa poprawnie. Jeśli nie zostanie wyemitowany sygnał dźwięko wy i dioda LED stanu nie zacznie świecić się na zielono, funkcja KickbackStop nie działa pra widłowo. ► Sprawdzić, czy sprawdzenie funkcji zostało przeprowadzone prawidłowo. ► Oczyść jednostkę kontrolną umieszczoną za tarczą pilarską (patrz wymiana tarczy pilar skiej). Jeśli sprawdzenie funkcji nie zakończy się po myślnie, urządzenia nie można używać. Należy skontaktować się z serwisem Festool. Polski 21211 Konserwacja i utrzymanie w należytym stanie OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenia prą dem ► Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego! ► Wszelkie prace konserwacyjne i napra wcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez au toryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Przestrzegać następujących wskazówek: ► [1-6] Uszkodzone elementy ochronne i części, np. uszkodzona dźwignia wymiany narzędzi, muszą być profesjonalnie napra wione lub wymienione w autoryzowanym warsztacie, o ile w instrukcji obsługi nie podano inaczej. ► Sprawdzić stan i prawidłowe działanie sprę żyny powrotnej, która utrzymuje całą jed nostkę napędową w górnym, zabezpieczo nym położeniu końcowym. ► Dla zapewnienia cyrkulacji powietrza, otwo ry wlotowe powietrza chłodzącego w obudo wie muszą być zawsze odsłonięte i czyste. ► Aby usunąć odpryski i wióry z elektronarzę dzia, należy odessać je ze wszystkich otwo rów. Nigdy nie otwierać pokrywy ochron nej [1-22]. ► W przypadku pracy z płytami pilśniowymi wiązanymi gipsem i cementem należy do kładnie czyścić urządzenie. Oczyścić otwory wentylacyjne elektronarzędzia i przełącznik suchym, sprężonym powietrzem bez oleju. W przeciwnym razie w obudowie elektrona rzędzia i na przełączniku mogą osadzać się pyły gipsowe, które następnie utwardzą się w połączeniu z wilgocią z powietrza. Może to prowadzić do uszkodzenia mechanizmu przełączającego.

11.1 Ponownie naostrzone tarcze pilarskie

Za pomocą śruby regulacyjnej [14-1] można us tawić dokładną głębokość cięcia dla ponownie naostrzonych tarcz pilarskich . ► Ustawić ogranicznik głębokości cię cia [14-2] na 0 mm (za pomocą szyny pro wadzącej). ► Odblokować agregat pilarski i nacisnąć do oporu w dół. ► Dokręcić śrubę regulacyjną [14-1] do dołu, tak aby tarcza stykała się z elementem ob rabianym. Tarczy pilarskiej nacinaka nie można os trzyć, ponieważ ma ząb diamentowy.

11.2 Stół pilarski chwieje się

Podczas ustawiania kąta cięcia stół pilar ski musi być ustawiony na równej powierz chni. ► Jeśli stół pilarski chwieje się, należy ponow nie przeprowadzić ustawianie.

11.3 Ustawianie skali kątowej

Patrz ilustracja 15. 12 Wyposażenie Należy używać wyłącznie wyposażenia i mate riałów eksploatacyjnych dopuszczonych przez firmę Festool. Patrz katalog Festool lub www.festool.pl. Zastosowanie innego wyposażenia i materiału eksploatacyjnego może mieć negatywny wpływ na bezpieczeństwo elektronarzędzia i prowa dzić do ciężkich wypadków. Oprócz opisanych elementów wyposażenia fir ma Festool oferuje dodatkowo kompleksowe wyposażenie systemowe, ułatwiające różnorod ne i efektywne wykorzystanie posiadanej ma szyny, np.:

• Zabezpieczenie przed przesunięciem do ty łu FS-RSP

• Przykładnica kątowa FS-WA i FS-WA/90°

• Mobilny stół roboczy STM 1800

• Stół wielofunkcyjny MFT/3

12.1 Brzeszczoty, wyposażenie dodatkowe

Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjal nie dopasowane do danego urządzenia Festool.

12.2 System prowadzący

Szyna prowadząca umożliwia wykonywanie pre cyzyjnych, czystych cięć i chroni równocześnie Polski 213powierzchnię ciętego elementu przed uszko dzeniem. W połączeniu z szerokim zakresem wyposaże nia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pa sowań. Możliwość mocowania za pomocą ścis ków śrubowych [16-5] zapewnia niezawodne mocowanie i bezpieczną pracę. ► Ustawić luz prowadnicy stołu pilarskiego na szynie prowadzącej za pomocą obu szczęk nastawczych [16-1]. Przed pierwszym użyciem szyny prowadzącej naciąć zabezpieczenie przeciwodpryskowe [16-3]: ► Ustawić prędkość obrotową maszyny na po ziom 6. ► Ustawić urządzenie wraz z całą płytą pro wadzącą przy tylnym końcu szyny prowa dzącej. ► Włączyć urządzenie. ► Docisnąć urządzenie powoli do ustawionej maks. głębokości cięcia i przyciąć zabezpie czenie przeciwodpryskowe na całej długoś ci, bez zatrzymywania. Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia. W celu nacięcia zabezpieczenia przeciwod pryskowego umieścić szynę prowadzącą na fragmencie drewna. Urządzenie TSV 60 nacina zabezpieczenie przeciwodpryskowe dalej niż inne zagłę biarki firmy Festool. Dlatego zabezpiecze nie przeciwodpryskowe należy zawsze na cinać tą piłą, z którą ma być używana szy na prowadząca. Zabezpieczenie przeciwodpryskowe z nacina kiem W przypadku cięcia z użyciem nacinaka zabez pieczenie przeciwodpryskowe służy tylko jako wskaźnik cięcia. Nie wolno ciąć bez zabezpie czenia przeciwodpryskowego, ponieważ w prze ciwnym wypadku szyna prowadząca nie przyle ga gładko i nie można osiągnąć dobrych wyni ków pracy.

Prowadnica jest przeznaczona do cięcia drewna i płyt. Umożliwia ona precyzyjne i czyste cięcie. W szczególności cięcie pod kątem może być wyko nywane w bardzo łatwy i powtarzalny sposób. Po zakończeniu cięcia pilarka automatycznie powraca do pozycji wyjściowej. Należy przestrzegać instrukcji obsługi pro wadnicy FSK 13 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Zgodnie z europejską dyrektywą dotyczącą zu żytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recy klingowi w sposób przyjazny środowisku. Informacje o punktach zbiórki odpadów dla pra widłowej utylizacji można znaleźć na stronie www.festool.pl/recycling . Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 14 Wskazówki ogólne

14.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza rem bez wyraźnej zgody Klienta nie jest możli we. Polski 21411-1 11-6 11-3 11-5 11-4 11-3 11-2 11-7
