BRUGSANVISNING TSV 60 KEBQ FESTOOL

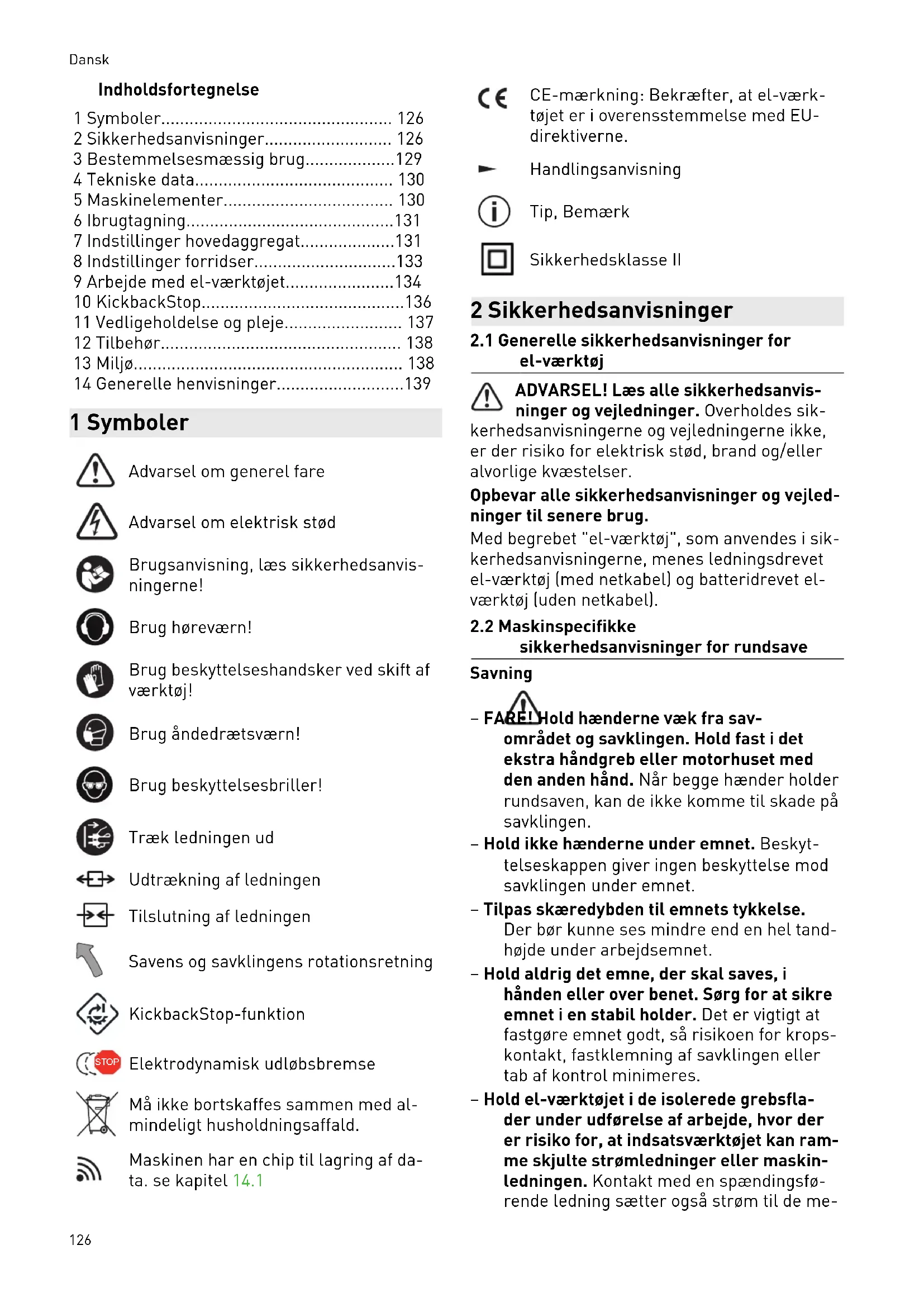

2.1 Generelle sikkerhedsanvisninger for

el-værktøj ADVARSEL! Læs alle sikkerhedsanvis ninger og vejledninger. Overholdes sik kerhedsanvisningerne og vejledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsanvisninger og vejled ninger til senere brug. Med begrebet "el-værktøj", som anvendes i sik kerhedsanvisningerne, menes ledningsdrevet el-værktøj (med netkabel) og batteridrevet el- værktøj (uden netkabel).

2.2 Maskinspecifikke

sikkerhedsanvisninger for rundsave Savning – FARE! Hold hænderne væk fra sav området og savklingen. Hold fast i det ekstra håndgreb eller motorhuset med den anden hånd. Når begge hænder holder rundsaven, kan de ikke komme til skade på savklingen. – Hold ikke hænderne under emnet. Beskyt telseskappen giver ingen beskyttelse mod savklingen under emnet. – Tilpas skæredybden til emnets tykkelse. Der bør kunne ses mindre end en hel tand højde under arbejdsemnet. – Hold aldrig det emne, der skal saves, i hånden eller over benet. Sørg for at sikre emnet i en stabil holder. Det er vigtigt at fastgøre emnet godt, så risikoen for krops kontakt, fastklemning af savklingen eller tab af kontrol minimeres. – Hold el-værktøjet i de isolerede grebsfla der under udførelse af arbejde, hvor der er risiko for, at indsatsværktøjet kan ram me skjulte strømledninger eller maskin ledningen. Kontakt med en spændingsfø rende ledning sætter også strøm til de me Dansk 126talliske maskindele og medfører elektrisk stød. – Anvend altid et anslag eller en lige føring skant ved længdesnit. Dette forbedrer snitnøjagtigheden og mindsker muligheden for, at savklingen sætter sig fast. – Anvend altid savklinger i den rigtige stør relse og med passende holdeboring (f.eks. rudeformet eller rund). Savklinger, der ik ke passer til savens monteringsdele, løber skævt og medfører tab af kontrol. – Anvend aldrig beskadigede eller forkerte savklingespændeflanger eller -skruer. Savklingespændeflangerne og -skruerne er konstrueret specielt til din sav med henblik på optimal ydelse og driftssikkerhed. Tilbageslag – årsager og tilsvarende sikker hedsanvisninger – Et tilbageslag er en pludselig reaktion fra en fastsiddende, fastklemt eller forkert placeret savklinge, der medfører, at en ukontrolleret sav løfter sig ud af emnet og bevæger sig i retning af brugeren. – Hvis savklingen sætter sig fast i savsnittet, blokerer den, og motorkraften slår maski nen tilbage i retning af brugeren. – Hvis savklingen placeres forkert i savsnit tet, kan tænderne bagerst på savklingen sætte sig fast i emnets overflade, så savk lingen springer ud af savsnittet og bevæger sig i retning af brugeren. Et tilbageslag er følge af en forkert brug af sa ven. Det kan forhindres ved hjælp af passende forsigtighedsforanstaltninger som beskrevet i det følgende. – Hold saven fast med begge hænder, og bring dine arme i en stilling, hvor du kan stå imod tilbageslagskraften. Stå altid ved siden af savklingen, og placer aldrig krop pen på linje med savklingen. Ved tilbage slag kan rundsaven springe tilbage, bruge ren kan dog beherske tilbageslagskræfter ne, hvis der er truffet egnede foranstaltnin ger. – Hvis savklingen sidder fast, eller du afbry der arbejdet, skal du slippe start-stop- kontakten og holde saven roligt i emnet, indtil savklingen er standset helt. Prøv aldrig at fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig, da der ellers er risiko for til bageslag. Find og afhjælp årsagen til, at savklingen sidder fast. – Hvis du vil starte en sav, som sidder i em net, skal du centrere savklingen i savsnit tet og kontrollere, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den bevæge sig ud af emnet eller med føre tilbageslag, når saven startes igen. – Understøt store plader for at mindske ri sikoen for tilbageslag på grund af en sav klinge, der sidder fast. Store plader kan bøje ned på grund af deres egenvægt. Pla der skal understøttes på begge sider, både i nærheden af savsnittet og ved kanten. – Brug aldrig stumpe og beskadigede savk linger. Savklinger med stumpe eller for kert placerede tænder medfører øget frikti on, fastklemning af savklingen og tilbage slag. – Fastlås skæredybde- og skærevinkelind stillingerne, før du saver. Hvis indstillin gerne ændrer sig under savningen, kan savklingen sætte sig fast og medføre et til bageslag. – Vær særligt forsigtig ved savning i eksi sterende vægge eller andre områder, som ikke kan overskues. Den neddykkende sav klinge kan blokere ved savning i skjulte ob jekter og medføre tilbageslag. Beskyttelseskappens funktion – Kontroller før hver brug, at beskyttelses kappen lukker korrekt. Brug ikke saven, hvis beskyttelseskappen ikke kan bevæ ges frit og ikke lukkes straks. Klem eller bind aldrig beskyttelseskappen fast, da savklingen så ikke ville være beskyttet. Hvis saven utilsigtet falder på gulvet, kan beskyttelseskappen bøjes. Kontroller, at beskyttelseskappen bevæger sig frit og i in gen skærevinkel og skæredybde berører savklingen eller andre dele. – Kontrollér tilstand og funktion af fjederen til beskyttelseskappen. Få foretaget vedli geholdelse af saven før brug, hvis beskyt telseskappen og fjederen ikke arbejder korrekt. Beskadigede dele, klæbrige rester og ophobninger af spåner får beskyttelses kappen til at arbejde med forsinkelse. – Sørg for, at savens grundplade ikke kan forskyde sig under "dyksnit", der ikke ud føres i en ret vinkel. Forskydning til siden kan blokere savklingen og medføre tilbage slag. – Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at beskyttelseskappen skærmer savklingen af. En ubeskyttet, ef Dansk 127terløbende savklinge bevæger saven mod snitretningen og saver i det, den støder på. Vær opmærksom på savens efterløbstid. Følerkilens funktion [1-21] (KickbackStop- funktion) – Rengør følerenheden [5-9] med trykluft eller med en pensel ved hvert skift af sav klinge. En tilsmudsning af følerenheden kan begrænse KickbackStop-funktionen og derved forhindre, at savklingen bremses. – Brug ikke saven, hvis følerkilen er bøjet. Allerede en mindre beskadigelse kan for sinke bremsningen af savklingen.

2.3 Sikkerhedsanvisninger for den

formonterede savklinge Anvendelse – Det maksimale omdrejningstal, der er an givet på savklingen, må ikke overskrides og skal overholdes. – Den formonterede savklinge er udelukken de beregnet til brug i rundsave. – Forridseklingen er udelukkende beregnet til brug i Festool TSV 60. Den er beregnet til bearbejdning af træ og trælignende ma terialer og til bearbejdning af kunststof i form af en belægning eller som massivt materiale. – Udvis særlig forsigtighed ved ud- og ind pakning af værktøjet samt ved håndtering (f.eks. montering i maskinen). Fare for kvæstelser på grund af meget skarpe skær! – Handsker giver et bedre greb om værktøjet og reducerer yderligere risikoen for kvæ stelser. – Rundsavklinger, hvis blad er revnet, skal udskiftes. Reparation er ikke tilladt. – Rundsavklinger med påloddede savtænder, hvis tandtykkelse er mindre end 1 mm, må ikke længere anvendes. – ADVARSEL! Værktøj med synlige revner, sløve eller beskadigede skær må ikke be nyttes. Montering og fastgørelse – Værktøj skal være opspændt sådan, at de ikke løsner sig under brug. – Ved montering af værktøjer skal man sørge for, at de opspændes på navet eller op spændingsfladen, og at skærene ikke kom mer i berøring med andre komponenter. – Forlængelse af nøglen eller fastspænding ved hjælp af hammerslag er ikke tilladt. – Opspændingsfladerne skal renses for snavs, fedt, olie og vand. – Spændeskruer skal spændes i henhold til producentens anvisninger. – Ved indstilling af rundsavklingernes huldia meter til maskinens spindeldiameter må der kun anvendes fast monterede ringe, f.eks. indpressede eller vedhæftede ringe. Det er ikke tilladt at bruge løse ringe. – Efter skift af savklingen er det nødvendigt at kontrollere og evt. indstille maskinen igen i henhold til brugsanvisningen. Vedligeholdelse og pleje – Reparation og slibning må kun udføres af Festool serviceværksteder eller fagfolk. – Værktøjets konstruktion må ikke ændres. – Fjern regelmæssigt harpiks fra værktøjet, og rengør værktøjet (rengøringsmiddel med pH-værdi mellem 4,5 og 8). – Sløve skær kan efterslibes på spånfladen ned til en minimal tykkelse på 1 mm. – Forridseklingen kan ikke efterslibes. – Transportér kun værktøjet i egnet emballa ge – fare for kvæstelser!

2.4 Yderligere sikkerhedsanvisninger

Brug egnede personlige værnemidler: Hø reværn, beskyttelsesbriller og støvmaske ved støvende arbejde. – Under arbejdet kan der dannes skadeligt/ giftigt støv (f.eks. blyholdig maling, visse træsorter eller metal). Berøring eller ind ånding af dette støv kan være til fare for brugeren eller personer, som opholder sig i nærheden. Overhold de til enhver tid gæl dende nationale sikkerhedsforskrifter. – Brug et egnet åndedrætsværn for at skåne dit helbred. Sørg for tilstrækkelig ventilati on i lukkede rum, og tilslut en støvsuger. – Dette el-værktøj må ikke monteres på et savbord. Hvis el-værktøjet monteres på et savbord fra en anden leverandør eller et selvlavet savbord, kan det blive ustabilt og forårsage alvorlige ulykker. – Kontrollér, om husets dele har synlige tegn på beskadigelser som revner eller hvidbrud. Få beskadigede dele repareret, inden el-værktøjet tages i brug. – Anvend egnede detektorer for at identifi cere skjulte forsyningsledninger, eller spørg det lokale forsyningsselskab. Hvis Dansk 128indsatsværktøjet får kontakt med en spæn dingsførende ledning, kan det medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre en eksplosion. Gennemtrængning af et vandrør medfører materielle skader. – Løft eller bær ikke el-værktøjet i lednin gen.

2.5 Aluminiumbearbejdning

Af hensyn til sikkerheden skal følgende sikker hedsforanstaltninger overholdes ved bearbejd ning af aluminium: – Brug beskyttelsesbriller! – Rengør regelmæssigt el-værktøjet for støv aflejringer i motorhuset. – Brug en aluminiumsavklinge. – Luk inspektionsruden. – Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder). – Ved savning af plader skal der smøres med petroleum, tynde profiler (indtil 3 mm) kan saves uden smøring.

2.6 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk: Lydtrykniveau L

= 101 dB(A) Usikkerhed K = 3 dB FORSIGTIG Støj, der opstår ved arbejdet Beskadigelse af hørelsen ► Brug høreværn. Vibrationsemissionsværdi a

(vektorsum fra tre retninger) og usikkerhed K målt iht. EN 62841: Savning af træ

De angivne emissionsværdier (vibration, støj) – bruges til sammenligning af maskiner, – men kan også bruges til en foreløbig be dømmelse af vibrations- og støjbelastnin gen ved brug – og repræsenterer de vigtigste anvendel sesformål for el-værktøjet. FORSIGTIG Emissionsværdierne kan afvige fra de angiv ne værdier. Dette afhænger af, hvordan værktøjet anvendes og hvilken type emne, der bearbejdes. ► Der skal tages højde for den faktiske be lastning i hele driftscyklussen. ► Alt efter den faktiske belastning skal der træffes egnede sikkerhedsforanstaltninger for at beskytte brugeren. 3 Bestemmelsesmæssig brug Dyksavene er beregnet til savning i træ, trælig nende materialer, gips- og cementbundne fi bermaterialer samt kunststof. Med Festools specialsavklinger til aluminium kan maskiner ne også anvendes til savning i aluminium. Der må ikke bearbejdes asbestholdige materia ler. Brug ikke skære- og slibeskiver. Ved ikke-bestemmelsesmæssig anven delse hæfter brugeren.

Forridseren må kun aktiveres i kombination med føringsskinnen og ved bearbejdning af – træ og trælignende materialer – kunststof i form af en belægning eller som massivt materiale

[1-23] Tast spindelstop forridser [1-24] Indstillingshjul snitbredde/skæredyb de forridser [1-25] Indstillingshjul sideværts forskydning forridser [1-26] Arm aktivering/deaktivering forridser De billeder, der henvises til, findes i starten og slutningen af brugsanvisningen. Det viste eller beskrevne tilbehør er til dels ik ke en del af leveringen. Dansk 1306 Ibrugtagning ADVARSEL Ikke-tilladt spænding eller frekvens! Fare for ulykke ► Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi velserne på typeskiltet. ► I Nordamerika må der kun bruges Festool- maskiner med spændingsangivelsen 120 V / 60 Hz. Sluk altid for maskinen, før ledningen til sluttes og trækkes ud! Anvend kun føringsskinner, hvis overfladebe skytter er savet ind med denne maskine (se ka pitel 12.2). I leveringstilstand er forridseren ikke ju steret i forhold til hovedsavklingen. Indstil forridseren før den første brug (se kapi tel 8, i rækkefølgen 8.4/ 8.5).

6.1 Maskiner med plug it-tilslutning

Gælder for TSV 60 KEBQ. FORSIGTIG Opvarmning af plug it-tilslutningen, hvis ba jonetlukningen ikke er låst helt Fare for forbrænding ► Før du tænder for el-værktøjet, skal du for sikre dig om, at bajonetlukningen på led ningen er lukket og låst helt. Tilslutning og udtrækning af ledningen [1-12], se figur [2]. 7 Indstillinger hovedaggregat ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen!

Hastighedsregulering Omdrejningstallet kan indstilles trinløst med indstillingshjulet [1-2] i omdrejningstalområdet (se Tekniske data). På den måde kan skæreha stigheden indstilles optimalt til den pågælden de overflade. Omdrejningstrin alt efter materiale Massivt træ (hårdt, blødt) 6 Spånplader og hårde fiberplader 3 ‑ 6 Limtræ, møbelplader, finerede og lami nerede plader

Laminat, mineralske materialer 4 ‑ 6 Gips- og cementbundne spån- og fiber plader 1 ‑ 3 Aluminiumsplader og -profiler indtil 15 mm 4 ‑ 6 Kunststof, fiberforstærket kunststof (GfK), papir og velourvæv 3 ‑ 5 Akrylglas 4 ‑ 5 Overbelastningsbeskyttelse Ved ekstrem overbelastning af maskinen be skytter en elektronisk overbelastningsbeskyt telse motoren mod beskadigelse. I det tilfælde standser motoren og start først op igen efter aflastning. For at genoptage driften skal maski nen tændes igen. Bremse Saven har en elektronisk bremse. Savklingen stoppes elektronisk ca. 2 s, efter at saven er frakoblet. ADVARSEL! Forridseren har ingen elektronisk bremse og kører videre i ca. 2 sekunder, efter at saven er frakoblet. Temperatursikring Strømtilførslen og omdrejningstallet reduceres i tilfælde af en for høj motortemperatur. El- værktøjet kører fortsat, men kun med nedsat effekt, så motoren kan køle af hurtigst muligt. Efter afkøling kører el-værktøjet automatisk op i omdrejninger igen.

7.2 Indstilling af skæredybde

Skæredybden kan indstilles til 0 ‑ 62 mm på skæredybdeanslaget [3-1]. Saven kan nu trykkes ned til den indstillede skæredybde. Skæredybde uden føringsskinne maks. 62 mm +FS Skæredybde med føringsskinne FS maks. 57 mm Dansk 1317.3 Indstilling af skærevinkel Mellem 0° og 45° ► Åbn drejeknapperne [4-1]. ► Drej saven til den ønskede skærevin kel [4-2]. ► Luk drejeknapperne [4-1]. De to slutpositioner (0° og 45°) er indstillet fra fabrikken og kan efterjusteres af vores kundeservice. Skub inspektionsruden [1-20] i øverste position i forbindelse med vinkelsnit!

7.4 Valg af savklinge

ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen! FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. Afmontering af savklinge ► Drej saven hen på positionen 0° før skift af savklinge, og indstil den maksimale skære dybde. ► Vip armen [5-3] ned indtil anslag. Betjen kun armen , når saven er standset! ► Tryk savaggregatet nedad indtil anslag. ► Læg saven på siden på et fast underlag. Savklingesiden opad. ► Løsn skruen [5-5] med unbrakonøg len [5-2]. ► Tag savklingen [5-8] ud. Rengøring af følerenhed ADVARSEL! En tilsmudsning af følerenheden kan begrænse KickbackStop-funktionen og derved forhindre, at savklingen bremses. ► Hold savaggregatet fast i grebet, luk ar men [5-3], og tryk savaggregatet helt ned. ► Åbn armen [5-3] igen, og lad savaggregatet gå i indgreb. ► Rengør følerenheden [5-9] med trykluft el ler med en pensel. Isætning af savklinge ADVARSEL! Kontrollér, om skruer og flange er snavsede – anvend kun rene og intakte dele! ► Hold savaggregatet fast i grebet, og vip ar men [5-3] om til anslag. ► Tryk savaggregatet nedad indtil anslag. ► Sæt en ny savklinge i. ADVARSEL! Savklingens [5-7] og sav ens [5-4] rotationsretning skal passe sam men! I modsat fald kan det medføre alvorli ge personskader. ► Indsæt den udvendige flange [5-6], så med bringertapperne griber ind i udsparingen i den indvendige flange. ► Spænd skruen [5-5]. ► Hold savaggregatet fast i grebet, luk ar men [5-3], og før savaggregatet tilbage op ad.

ADVARSEL Sundhedsfare fra støv ► Arbejd aldrig uden udsugning. ► Overhold nationale bestemmelser. ► Ved savning af kræftfremkaldende stoffer skal der altid anvendes en egnet støvsuger iht. de nationale bestemmelser. Anvend ik ke støvposen. Egen udsugning ► Monter tilslutningsstykket [6-2] til støvpo sen [6-3] ved at dreje udsugningsstud sen [6-1] mod højre. ► Tømning sker ved at tage tilslutningsstyk ket til støvposen af ved at dreje udsugnings studsen til venstre. Dansk 132Tilstopninger i beskyttelseskappen kan føre til begrænsning af sikkerhedsfunktioner. For at undgå tilstopninger er det derfor bedre at ar bejde med en støvsuger med fuld sugekapaci tet. Ved savning (f.eks. i MDF) kan statisk opladning forekomme. Arbejd derfor med en støvsuger og en antistatisk støvsugerslange. Festool støvsuger På udsugningsstudsen [6-1] er det muligt at til slutte en Festool støvsuger med en slangedia meter på 27/32 mm eller 36 mm (36 mm anbe fales på grund af lavere risiko for tilstopning). Tilslutningsstykket til en støvsugerslange med Ø 27 anbringes i vinkelstykket [6-4]. Tilslut ningsstykket til en støvsugerslange med Ø 36 anbringes i vinkelstykket [6-4]. FORSIGTIG! Anvendes der ikke en antistatisk støvsugerslange, kan der opstå statisk elektri citet. Brugeren kan få et elektrisk stød, og el- værktøjets elektronik kan blive beskadiget. 8 Indstillinger forridser ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen!

8.1 Indstillingsproces forridser

Forridseren skal justeres i forhold til hoved savklingen. Arbejdsresultatet påvirkes af en række randbetingelser. Kontrollér derfor for ridserens justering ved hjælp af prøvesnit før den egentlige savning. ► Indstil føringsspillerummet mellem sav og føringsskinne korrekt (se kapitel 12.2). Det te er vigtigt for et præcist snit. ► Indstil den ønskede skæredybde for hoved savklingen (se kapitel 7.2).(Anbefaling: For at opnå en god kantkvalitet på emnets un derside bør tandfremspringet være mindst 12 mm.) ► Udfør et prøvesnit med aktiveret forridser med lav forridsedybde. ► Indstil den sideværts forskydning (se kapi tel 8.4), indtil forridsenoten flugter med ho vedsavklingens snit. Kontrol ved hjælp af flere prøvesnit. ► Indstil forridsenotens snitbredde til hoved savklingens snitbredde (se kapitel 8.5). Og så dette kræver nødvendigvis prøvesnit. ► Gentag de to foregående trin, indtil det øn skede skæreresultat opnås. Kør altid prøvesnittene mindst 20 ‑ 30 cm ind i emnet. I den forreste del af længde snittet kan forridsedybden blive dybere, hvorved forridsenoten vil blive bredere end i den resterende del af emnet.

8.2 Aktivering/deaktivering af forridser [7]

Aktivering (ON) ► Drej armen til aktivering/deaktivering af forridser [7-1] opad til anslag. Når hovedaggregatet dykker ned, dykkes for ridseklingen også ned. Deaktivering (OFF) ► Drej armen til aktivering/deaktivering af forridser [7-1] 90° nedad. Hovedaggregatet dykkes ned uden forridseklin gen. Den oprindelige dybde- og snitbreddeind stilling bevares.

8.3 Aktivering/deaktivering af ren

forridserstilling [8] Aktivering ► Drej armen til ren forridserstilling [8-1] helt mod højre indtil anslag. Hovedsavklingen blokeres mod neddykning. Hovedsavklingen drejer med ved forrids ning. Deaktivering ► Drej armen til ren forridserstilling [8-1] helt mod venstre indtil anslag. Hovedsavklingen saver med indstillet skære dybde.

8.4 Indstilling af sideværts forskydning [9]

Forridseklingens snit skal justeres centreret i forhold til hovedsavklin gens snit. ► Indstil den sideværts forskydning på indstil lingshjulet [9-1]. Drejning med uret (R): Forridseenheden be væger sig væk fra føringsskinnen. En omdrejning: – 0,5 mm aksial vej Et klik: – 0,025 mm aksial vej Dansk 1338.5 Indstilling af forridserens snitbredde (skæredybde) [10] Forridseklingen har en konisk skæ retand. Derfor styres snitbredden via skæredybden. ► Indstil snitbredden på indstillingshju let [10-1]. Drejning med uret (+): Snitbredde og skæ redybde og øges. En omdrejning: – Ændring af snitbredde: 0,32 mm – Ændring af skæredybde: 1,3 mm Et klik: – Ændring af snitbredde: 0,025 mm – Ændring af skæredybde: 0,1 mm Anbefaling: Indstil kun snitbredden mini malt bredere end hovedsavklingens snit bredde.

8.6 Udskiftning af forridseklinge [11]

ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før arbejde på maskinen! FORSIGTIG Risiko for personskader på grund af varmt og skarpt indsatsværktøj ► Brug ikke sløve eller defekte indsatsværk tøjer. ► Brug beskyttelseshandsker ved håndtering med indsatsværktøj. Udtagning af forridseklinge ► Aktivér forridseren (se kapitel 8.2). ► Vip armen til værktøjsskift [11-1] om til an slag. ► Læg saven på siden på et fast underlag. Savklingesiden opad. ► Tryk på og hold spindelstoppet [11-2] nede. Løsn skruen [11-5] med den lille unbrako nøgle [11-3] (venstregevind). ► Tag forridseklingen [11-7] af. Isætning af forridseklinge ADVARSEL! Kontrollér, om skruen [11-5] er snavset. Anvend kun rene og intakte dele! ► Isæt en ny savklinge. Siden med tekst opad. ADVARSEL! Savklingens [11-6] og sav ens [11-4] rotationsretning skal passe sam men! I modsat fald kan det medføre alvorli ge personskader. ► Tryk på og hold spindelstoppet [11-2] nede. Sæt skruen [11-5] i, og spænd den med den lille unbrakonøgle [11-3] (venstregevind).

8.7 Udsugning på forridseren

► Ved arbejde med forridser skal inspektions vinduet [1-20] skubbes helt ned. Støv, der opstår ved forridseren, føres til ud sugningen. 9 Arbejde med el-værktøjet Under arbejdet skal alle ovennævnte sik kerhedsanvisninger samt følgende regler overholdes: Før start – Kontrollér før hver brug, om motorenheden med savklingen svinger uhindret og fuld stændigt tilbage op i udgangsstillingen i beskyttelseshuset. Benyt ikke saven, hvis den øverste endeposition ikke er sikret. Klem eller fiksér aldrig den svingbare mo torenhed fast i en bestemt skæredybde. Det ville eksponere savklingen ubeskyttet. – Kontrollér altid neddykningsanordningens funktion før brug, og brug kun maskinen, når neddykningsanordningen fungerer, som den skal. – Kontrollér, at savklingen sidder ordentligt fast. – Kontrollér KickbackStop-funktionen før hver brug (se kapitel 10.5). – Kontrollér, før arbejdet påbegyndes, at dre jeknappen [1-10] er spændt ordentligt. – Sørg for at, udsugningsslangen og netled ningen ikke sætter sig fast nogetsteds i savsnittet, hverken i emnet eller som følge af emneunderlaget eller farlige steder på gulvet. – For at undgå at maskinledningen beskadi ges på skarpe emnekanter, kan netlednin gen hægtes ind i kabelføringen [1-11]. – Læg emnet på, så det ligger plant uden at spænde. Under arbejdet – Ved anvendelse uden føringsskinne er det meget vigtigt at deaktivere forridseren! Ved anvendelse uden føringsskinne er der risiko for, at saven udfører uventede bevæ gelser fremad. Den større skæredybde på forridseren vil beskadige arbejdsemnet, og motoren kan blive overbelastet. Dansk 134– Læg altid savens sål fuldstændigt an ved arbejdet. – Hold altid el-værktøjet fast med begge hænder på grebene [1-5] under arbejdet. Dette er en forudsætning for at arbejde præcist og er helt nødvendigt for at dykke ned i emnet. Neddykning i emnet skal fore gå langsomt og jævnt. – Før kun el-værktøjet mod arbejdsemnet, når der er tændt for maskinen. – Skub altid saven fremad [16-2], træk den aldrig tilbage imod dig selv. – Undgå ved at vælge en tilpasset fremfø ringshastighed, at savklingens skær over ophedes, og at kunststoffet smelter ved skæring af kunststoffer. Jo hårdere mate riale, der saves i, desto lavere bør fremfø ringshastigheden være. – Læg ikke saven fra dig på arbejdsbænken eller gulvet, uden at savklingen er helt om sluttet af beskyttelseskappen.

9.1 Akustiske advarselssignaler

Akustiske advarselssignaler høres ved følgende driftstilstande: Signaltone Årsag Foranstaltning Bipper én gang. Maskine overbela stet Belast maskinen mindre. Bipper kontinuer ligt. Forridser defekt Deaktiver for ridseren. Kontakt Festool service værksted eller forhandler.

Ved aktivering af kontaktspærren frigøres ned dykningsanordningen. ► Skub kontaktspærren [1-7] opad, og tryk på start-stop-kontakten [1-9] (tryk = start / slip = stop). Saven kan bevæges nedad. Derved kommer savklingen frem fra beskyttelsesskærmen.

9.3 Savning efter afmærkning

Snitviseren [12-2] viser snitforløbet ved 0°- og 45°-snit (uden føringsskinne).

9.4 Savning af afsnit

Sæt maskinen med den forreste del af savpla net på arbejdsemnet, tænd for maskinen, pres nedad til den indstillede skæredybde og skub maskinen fremad i skæreretningen.

9.5 Savning af udskæringer (dyksnit)

For at forhindre at maskinen slår tilbage skal følgende anvisninger overholdes ved dyksnit: – Læg altid maskinen med den bagerste kant af arbejdsbordet mod et fast anslag. – Ved arbejde med føringsskinnen skal ma skinen lægges mod stopbeslaget FS-RSP (tilbehør) [16-4], som klemmes fast på fø ringsskinnen. Fremgangsmåde ► Sæt maskinen på arbejdsemnet, og læg den mod et anslag (stopbeslag). ► Tænd maskinen. ► Tryk langsomt maskinen ned til den indstil lede skæredybde, og skub den frem i skæ reretning. Markeringerne [12-1] viser det forreste og ba gerste snitpunkt for savklingen (Ø 168 mm) ved maks. skæredybde og brug af føringsskinnen. Dyksnit med forridser I mange tilfælde kan det være nødvendigt først kun at arbejde med forridseren (se kapitel 8.3) og derpå foretage skæringen med hovedsavk lingen i endnu en arbejdsgang. Deaktiver da forridseren ved skæring med hovedsavklingen (se kapitel 8.2).

9.6 Savning med forridser

Forridseren forskærer emnets overflade noget bredere end hovedsavklingen. Derved kommer hovedsavklingen ikke længere i kontakt med overfladen, og flosninger forhindres. ADVARSEL Risiko for personskader Ved savning med forridseren dannes der ekstremt skarpe snitkanter på arbejdsem net. Disse indebærer en risiko for skæreska der i fingre, maskinledning osv. ► Berør ikke snitkanten. ► Hold altid maskinledningen fri af snitkan ten. Dansk 135FORSIGTIG Risiko for personskade som følge af roteren de forridseklinge I tilfælde af fejl ved hovedaggregatet (f.eks. overbelastning) kan det forekomme, at ho vedsavklingen står stille, og forridseklingen alligevel kører. ► Før aldrig hænderne ind i området omkring savklingerne, så længe saven er tilsluttet nettet. ► Anbring føringsskinnen, og indstil korrekt spillerum. ► Kontrollér forridserens justering ved hjælp af nogle prøvesnit før den egentlige savning (se kapitel 8.1). ► Sav med den anbefalede fremføringshastig hed på 2-4 m/min. (Ved et 1 m-snit svarer det til en tid på ca. 15-30 sekunder). Den største nøjagtighed opnås ved ikke at arbejde med sammenkoblede føringsskin ner. 10 KickbackStop

10.1 KickbackStop-funktion

ADVARSEL Risiko for personskader KickbackStop-funktionen garanterer ingen fuldstændig beskyttelse mod et tilbageslag. ► Arbejd altid koncentreret, og følg alle sik kerhedsanvisninger og advarsler. Et tilbageslag under arbejdet kan medføre, at saven utilsigtet løftes op. Følerkilen [13-1] mærker under arbejdet, hvis saven utilsigtet løftes fra emnet eller en skinne (tilbageslag) og udløser en hurtig bremsning af savklingen (figur 13A). Dette reducerer den fare, som et tilbageslag in debærer. Den kan dog ikke udelukkes fuld stændigt. Status-LED KickbackStop-funktion Farve Betydning Grøn KickbackStop-funktion er aktiv. Orange KickbackStop-funktion er deaktive ret. Farve Betydning Blinker orange KickbackStop-funktion er ikke ak tiv. Saven blev startet, inden følerkilen blev trykket mod emnet eller mod en føringsskinne. Savens sål ligger ikke fuldstændigt an. Når saven er sat fuldstændigt im od, skifter LED-en til grønt. Hvis det ikke er tilfældet, skal Kickback Stop-funktionen kontrolleres (se kapitel 10.5) Blinker rødt KickbackStop-funktionen blev ud løst.

10.2 Utilsigtet udløsning af KickbackStop-

funktionen Ved arbejde uden føringsskinne på et ujævnt arbejdsemne kan KickbackStop-funktionen bli ve udløst utilsigtet (figur 13B). Følerkilen [13-1] føler langs med emnet. Ved en fordybning i emnet svarer følerkilens stilling til stillingen ved et løft fra emnet eller fra en fø ringsskinne. Derfor vil KickbackStop-funktio nen da blive udløst. Det kan være nødvendigt at arbejde uden KickbackStop-funktion (se kapi tel 10.4).

10.3 Fremgangsmåde efter udløst

KickbackStop-funktion Udløst ved utilsigtet løft (tilbageslag) ► Find og afhjælp årsagerne til løftet. ► Kontrollér maskinen for beskadigelser. ► Kontrollér følerkilen for beskadigelser. ► Kontrollér KickbackStop-funktionen (se ka pitel 10.5). Efter utilsigtet udløsning af KickbackStop- funktionen ► Slip tænd-/sluk-knappen, og vent, indtil sta tus-LED'en KickbackStop-funktion ikke længere blinker. ► Kontrollér, om det faktisk drejede sig om en utilsigtet udløsning af KickbackStop-funkti onen (se kapitel 10.2) eller alligevel om et tilbageslag. ► Forsøg først at arbejde videre med aktiv KickbackStop-funktion. Deaktiver kun Kick backStop-funktionen, når du arbejder uden skinne, og hvis dit arbejdsemne er så ujævnt, at KickbackStop-funktionen ville blive udløst flere gange utilsigtet (se kapitel 10.4). Dansk 13610.4 Arbejde uden KickbackStop-funktion ADVARSEL Risiko for personskader Ved deaktiveret KickbackStop-funktion bremses savklingen ikke, hvis maskinen løf tes utilsigtet. ► Deaktiver kun KickbackStop-funktionen, når du arbejder uden skinne, og hvis dit ar bejdsemne er så ujævnt, at KickbackStop- funktionen ville blive udløst flere gange utilsigtet. Deaktivering af KickbackStop-funktion ► Tryk på tasten KickbackStop-funktion OFF. ► Aktivér tænd-/sluk-knappen inden for 10 sekunder, og hold den. KickbackStop-funktionen forbliver deaktiveret, indtil tænd-/sluk-knappen slippes næste gang. KickbackStop-funktionen kan kun deakti veres, før saven tændes.

10.5 Kontrol af KickbackStop-funktion

ADVARSEL Risiko for personskade som følge af frem stående savklinge. ► Udfør funktionskontrol på føringsskinnen. ► Før funktionskontrollen: – Afmonter savklingen, – Deaktiver forridseren, – Stil skæredybden på 0 mm (FS). ► Stil skæredybden på 0 mm (FS). ► Stil maskinen på føringsskinnen. ► Tænd maskinen. ► Tryk på tasten KickbackStop-funktion OFF fire gange inden for 5 sekunder med min. 0,5 sekunders mellemrum. Status-LED KickbackStop-funktion blinker skif tevis rødt og grønt. ► Inden for 15 sekunder ▻ Tryk savaggregatet ned. ▻ Løft bagenden af maskinen, og sænk den igen. Der lyder en signaltone, og status-LED'en lyser grønt. KickbackStop-funktionen arbejder fejl frit. Hvis der ikke lyder en signaltone, og status- LED'en ikke skifter til grønt, arbejder Kickback Stop-funktionen ikke fejlfrit. ► Kontrollér, om funktionskontrollen er ud ført korrekt. ► Rengør følerenheden bag savklingen (se Skift af savklinge). Hvis funktionskontrollen alligevel ikke giver et positivt resultat, må maskinen ikke længere anvendes. Kontakt dit Festool serviceværksted. 11 Vedligeholdelse og pleje ADVARSEL Risiko for kvæstelser, elektrisk stød ► Træk altid stikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder! ► Vedligeholdelses- og reparationsarbejde, der kræver, at huset åbnes, må kun foreta ges af et autoriseret serviceværksted. Kundeservice og reparation må kun udføres af producenten eller ser viceværksteder. Nærmeste adresse findes på: www.festool.dk/service Brug kun originale Festool-reserve dele! Artikelnr. findes på: www.festool.dk/service EKAT

Følg følgende anvisninger: ► Beskadigede beskyttelsesanordninger og dele, f.eks. en defekt arm til værktøjs skift [1-6], skal repareres eller udskiftes fagligt korrekt af et autoriseret special værksted, medmindre andet er angivet i brugsanvisningen. ► Kontrollér, at returfjederen, der trykker hele motorenheden op i den øverste beskyt tede slutposition, er i god stand og fungerer fejlfrit. ► Hold altid køleluftåbningerne i huset frie og rene for at sikre luftcirkulationen. ► For at fjerne splinter og spåner fra el-værk tøjet skal du sætte støvsugeren på alle åb ninger. Åbn aldrig beskyttelsesdæk slet [1-22]. ► Rengør maskinen ekstra grundigt ved ar bejde med gips- og cementbundne fiberpla der. Rengør el-værktøjets ventilationsåb ning og start-stop-kontakten med tør og oliefri trykluft. Ellers kan det gipsholdige støv sætte sig inde i el-værktøjet og om kring start-stop-kontakten og hærde i for bindelse med luftfugtighed. Det kan påvirke skiftemekanismen. Dansk 13711.1 Efterslebne savklinger Ved hjælp af indstillingsskruen [14-1] kan skæ redybden på efterslebne savklinger indstilles nøjagtigt. ► Indstil dybdeanslaget [14-2] til 0 mm (med føringsskinne). ► Lås saven op, og tryk den ned indtil anslag. ► Skru indstillingsskruen [14-1] så langt ind, at savklingen berører arbejdsemnet. Forridseklingen kan ikke efterslibes, da den har en diamanttand.

11.2 Arbejdsbordet vipper

Når skærevinklen indstilles, skal arbejds bordet stå på et jævnt underlag. ► Vipper arbejdsbordet, skal skærevinklen indstilles på ny.

11.3 Justering af vinkelskala

Se figur 15. 12 Tilbehør Anvend kun Festool godkendt tilbehør og for brugsmateriale. Se Festool-kataloget eller www.festool.dk. Hvis der anvendes andet tilbehør og andre for brugsmaterialer, kan el-værktøjet blive usik kert, hvilket kan medføre alvorlige ulykker. Ud over det beskrevne tilbehør har Festool et omfattende systemtilbehørsprogram, som mu liggør en alsidig og effektiv anvendelse af ma skinen, f.eks.:

• Mobilt save- og arbejdsbord STM 1800

Føringsskinnen muliggør præcise, rene snit og beskytter samtidig emnets overflade mod be skadigelse. I forbindelse med det omfattende tilbehør kan der ved hjælp af føringssystemet udføres nøjag tige vinkelsnit, geringssnit og indføjningsarbej der. Muligheden for fastgørelse ved hjælp af skruetvinger [16-5] sørger for stabilt hold og sikkert arbejde. ► Indstil arbejdsbordets føringsspillerum på føringsskinnen med de to stilleskruer [16-1]. Sav overfladebeskytteren [16-3] til før første ibrugtagning af føringsskinnen: ► Indstil maskinens omdrejningstal til trin 6. ► Sæt maskinen med hele føringspladen på den bageste ende af føringsskinnen. ► Tænd maskinen. ► Pres maskinen langsomt ned til den maks. indstillede skæredybde, og sav overfladebe skytteren til i hele længden uden pauser. Overfladebeskytterens kant svarer nu nøjagtigt til snitkanten. Læg føringsskinnen på et stykke under lagstræ for at save overfladebeskytteren til. TSV 60 saver længere ude i overfladebe skytteren end andre Festool dyksave. Der for skal overfladebeskytteren altid saves ind med den sav, som føringsskinnen skal anvendes med. Overfladebeskytter med forridser Ved savning med forridser fungerer overflade beskytteren som ren snitviser. Der må ikke sav es uden overfladebeskytter, da føringsskinnen i modsat fald ikke ligger ordentligt imod, og der ikke kan opnås gode arbejdsresultater.

12.3 Kap-/geringsskinne

Kap-/geringsskinnen er beregnet til savning af træ og plademateriale. Den gør det muligt at lave præcise og pæne snit. Det er hermed især nemt at lave flere ens vinkelsnit. Saven går automatisk tilbage i ud gangsposition efter savningen. Læs brugsanvisningen til kap-/geringsskinnen FSK 13 Miljø Maskinen må ikke bortskaffes med al mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal gen brugsstation. Gældende nationale forskrifter skal overholdes. Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding. Dansk 138Information om korrekt bortskaffelse på gen brugsstationer findes på www.festool.dk/ recycling . Informationer om REACH: www.festool.dk/ reach 14 Generelle henvisninger
