BRUKSANVISNING TSV 60 KEBQ FESTOOL

EU-försäkran om överensstämmelse. Vi för- klarar på eget ansvar att denna produkt uppfyller alla relevanta krav enligt följande EU-direktiv och baseras på följande normer eller normgivande dokument:

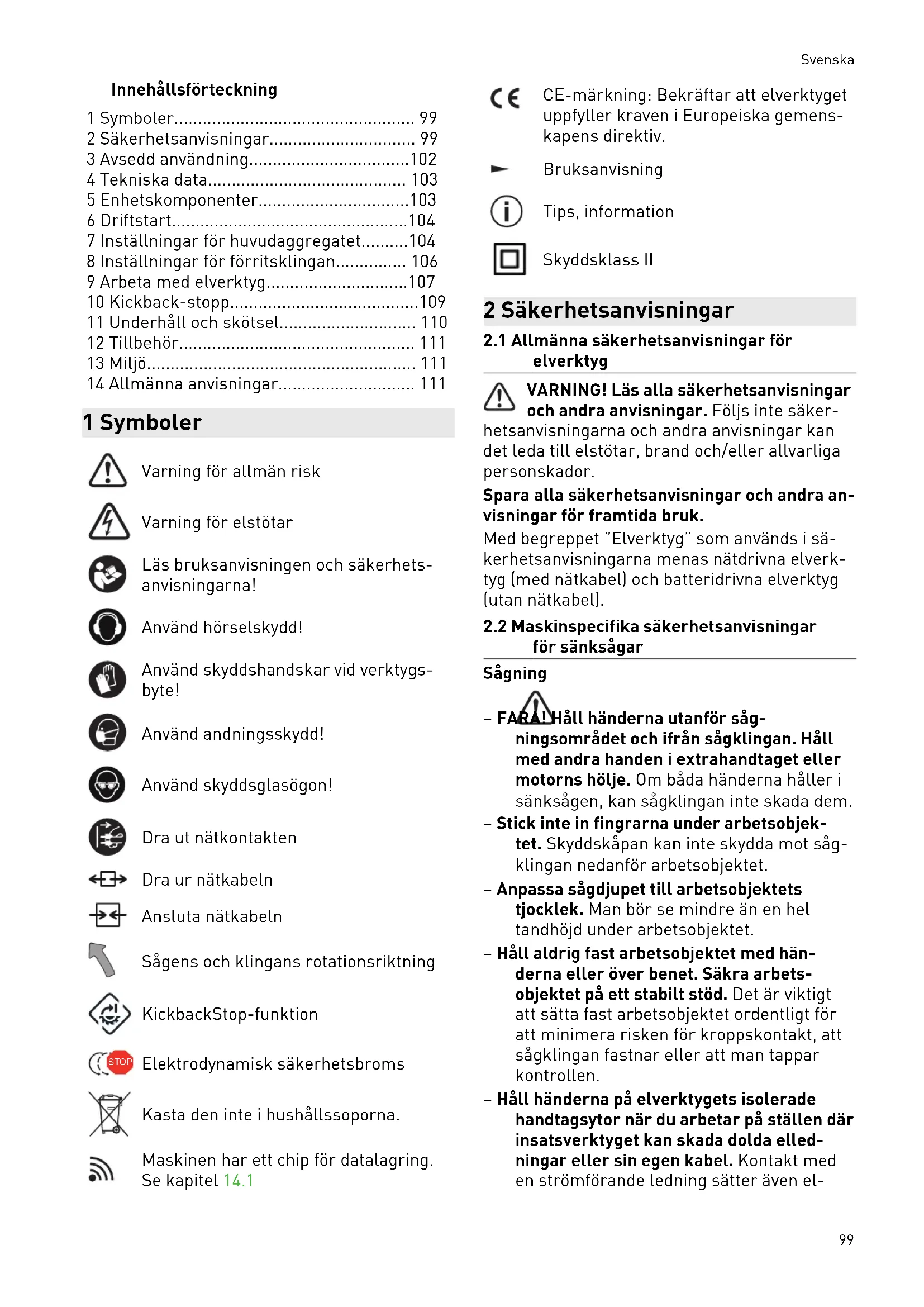

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

för sänksågar Sågning – FARA! Håll händerna utanför såg ningsområdet och ifrån sågklingan. Håll med andra handen i extrahandtaget eller motorns hölje. Om båda händerna håller i sänksågen, kan sågklingan inte skada dem. – Stick inte in fingrarna under arbetsobjek tet. Skyddskåpan kan inte skydda mot såg klingan nedanför arbetsobjektet. – Anpassa sågdjupet till arbetsobjektets tjocklek. Man bör se mindre än en hel tandhöjd under arbetsobjektet. – Håll aldrig fast arbetsobjektet med hän derna eller över benet. Säkra arbets objektet på ett stabilt stöd. Det är viktigt att sätta fast arbetsobjektet ordentligt för att minimera risken för kroppskontakt, att sågklingan fastnar eller att man tappar kontrollen. – Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan skada dolda elled ningar eller sin egen kabel. Kontakt med en strömförande ledning sätter även el Svenska 99verktygets metalldelar under spänning och leder till elstötar. – Använd alltid ett anslag eller en rak styr kant vid längskapning. Det förbättrar såg precisionen och minskar risken för att såg klingan fastnar. – Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. rombformat eller runt). Sågklingor som inte passar till sågens monteringsdelar går ojämnt och gör så att man förlorar kontrollen över ar betet. – Använd aldrig skadade eller felaktiga spännflänsar eller -skruvar till sågkling orna. Sågklingans spännflänsar och -skru var har specialkonstruerats för sågen för optimal effekt och driftssäkerhet. Rekyl – orsaker och säkerhetsanvisningar – En rekyl är den plötsliga reaktion som upp står när en sågklinga hakar i, kläms fast eller är felinställd så att sågen hoppar ur arbetsobjektet okontrollerat och slår upp mot användaren. – Om sågklingan fastnar i snittet blockeras den, och sågen slår tillbaka mot använda ren av motorkraften. – Om sågklingan förvrids eller justeras fel i snittet kan tänderna i bakre området av klingan haka fast i arbetsobjektets yta, vil ket gör att klingan hoppar ur och slår upp mot användaren. En rekyl beror alltså på att sågen har använts eller hanterats felaktigt. Rekyler kan förhindras genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan. – Håll fast sågen med båda händerna och håll armarna i en ställning som kan ta upp rekylens kraft. Stå alltid vid sidan av såg klingan, aldrig direkt framför den. Vid en rekyl kan sågen slå bakåt, men användaren kan parera rekylens kraft genom lämpliga åtgärder. – Om sågklingan fastnar eller när arbetet avbryts, släpp strömbrytaren och håll kvar sågen i materialet tills den har stan nat helt. Försök aldrig att ta bort sågen från arbetsobjektet eller dra den bakåt medan den fortfarande roterar – det kan leda till en rekyl. Ta reda på varför såg klingan fastnat och åtgärda problemet. – För att återstarta en såg som sitter fast i arbetsobjektet, centrera klingan i snittet och kontrollera att sågtänderna inte har hakat fast i arbetsobjektet. Om klingan har fastnat kan den hoppa ur arbetsobjektet el ler orsaka en rekyl när sågen startas igen. – Stötta stora skivor för att minska risken för rekyl om sågklingan fastnar. Stora ski vor kan böja sig av sin egen vikt. Skivorna måste stöttas på båda sidor, både vid sågs nittet och utmed kanten. – Använd inte slöa eller skadade sågklingor. Klingor med slöa eller felriktade tänder i ett för smalt snitt ökar risken för friktion, att klingan fastnar och att en rekyl uppstår. – Dra åt inställningarna för sågdjup och - vinkel före sågningen. Om inställningarna ändras under arbetet kan sågklingan fast na och orsaka en rekyl. – Var extra försiktig vid sågning i befintliga väggar eller andra områden med dold sikt. Klingan kan fastna i dolda objekt och orsaka en rekyl. Skyddskåpans funktion – Kontrollera att skyddskåpan stängs utan problem före all användning. Använd inte sågen om skyddskåpan inte kan röra sig fritt och stängas direkt. Bind eller kläm aldrig fast skyddskåpan eftersom det läm nar sågklingan oskyddad. Om sågen faller ner på golvet kan skyddskåpan bli böjd. Kontrollera att skyddskåpan kan röra sig fritt och inte kommer i kontakt med klingan eller andra delar oavsett sågvinkel eller - djup. – Kontrollera att skyddskåpans fjäder är i gott skick och fungerar. Serva sågen före användning om skyddskåpan och fjädern inte fungerar felfritt. Skadade delar, klib biga avlagringar och ansamling av spån gör att skyddskåpan fungerar med fördröjning. – Vid ”sänksnitt” som inte sågas rätvinkligt måste man säkra sågens grundplatta så att den inte förskjuts. Om den förskjuts i sidled kan sågklingan fastna och orsaka en rekyl. – Lägg inte sågen på arbetsbänken eller golvet utan att skyddskåpan täcker såg klingan. En oskyddad sågklinga som efter roterar får sågen att röra sig mot snittrikt ningen och såga i allt som kommer i vägen. Tänk därför på att sågen har en viss efter gångstid. Avkänningskilens [1-21] funktion (Kickback Stop) – Rengör avkänningskilen [5-9] före såg klingsbytet genom att blåsa ur den eller Svenska 100använda en pensel. Om avkänningsenheten är smutsig kan KickbackStop-funktionen försämras och förhindra att sågklingan bromsas. – Använd aldrig sågen med böjd avkän ningskil. Redan en liten skada kan göra att sågklingan bromsas långsammare.

2.3 Säkerhetsanvisningar för den

förmonterade sågklingan Användning – Maxvarvtalet som anges på sågklingan får inte överskridas och varvtalsområdet mås te alltid hållas. – Den förmonterade sågklingan får endast användas i cirkelsågar. – Förritsklingan får endast användas i Fe stool TSV 60. Den är avsedd för bearbet ning av trä och träliknande material samt för bearbetning av plastmaterial i form av en ytbeläggning eller som massivt materi al. – Var försiktig när du packar upp och ned samt hanterar verktyget (t.ex. monterar i maskinen). Risk för skador på grund av vassa eggar! – Använd handskar när du hanterar verkty get, eftersom det ger bättre grepp och minskar risken för skador. – Sågklingor med skadad stamklinga måste bytas ut. De får inte repareras. – Sågklingor i kombinerat utförande (fastlöd da sågtänder) vars tandtjocklek är mindre än 1 mm får inte längre användas. – VARNING! Använd aldrig verktyg med synli ga repor, trubbig eller skadad egg. Montering och fastsättning – Verktygen måste spännas fast så att de inte lossnar under arbetet. – När verktyget monteras måste man säker ställa att fastspänningen sker på verktygs navet eller verktygets spännyta och att skä ren inte kommer i kontakt med andra kom ponenter. – Man får inte förlänga nyckeln eller dra åt med hammarslag. – Spännytorna måste vara fria från smuts, fett, olja och vatten. – Spännskruvarna måste dras åt enligt till verkarens anvisningar. – För att ställa in sågklingornas håldiameter mot maskinens spindeldiameter får endast fasta ringar användas, till exempel: ipres sade eller självhäftande ringar. Lösa ringar får inte användas. – När sågklingan har bytts måste man kon trollera maskinen och eventuellt ställa in den igen enligt bruksanvisningen. Underhåll och skötsel – Reparationer och sliparbeten får endast ut föras av Festool-serviceverkstäder eller sakkunniga. – Verktygets konstruktion får inte ändras. – Rengör och ta bort kåda från verktyget (rengöringsmedel med pH-värde från 4,5 till 8). – Slöa skär kan efterslipas på spånytan upp till en minimitjocklek på 1 mm på eggen. – Förritsklingan kan inte efterslipas. – Transportera alltid verktyget i en lämplig förpackning – skaderisk!

2.4 Övriga säkerhetsanvisningar

Använd lämplig personlig skyddsutrust ning: Hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten. – Under arbetet kan skadligt/giftigt damm uppstå (t.ex. från blyhaltig färg, vissa trä slag eller metaller). Att vidröra eller andas in detta damm kan vara farligt för använda ren eller personer i närheten. Följ alltid gällande nationella säkerhetsföreskrifter. – Använd lämpligt andningsskydd för att skydda hälsan. Se till att ventilationen är tillräcklig i slutna utrymmen och anslut en dammsugare. – Detta elverktyg får inte monteras i ett ar betsbord. Om de monteras i arbetsbord från en annan tillverkare eller egentillver kade bord kan elverktygen bli instabila och orsaka svåra olyckor. – Kontrollera att höljets komponenter inte har skador, till exempel sprickor eller vit nade ytor. Se till att skadade delar repare ras innan elverktyget används. – Använd lämpliga sökapparater för att lo kalisera dolda försörjningsledningar, el ler kontakta den lokala distributören. Om verktyget kommer i kontakt med en ström förande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasled ning kan leda till explosion. En trasig vat tenledning kan leda till omfattande materi ella skador. Svenska 101– Lyft eller bär inte elverktyget i kabeln.

2.5 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande sä kerhetsåtgärder vidtas: – Använd skyddsglasögon! – Ta bort dammavlagringar inuti motorhuset med jämna mellanrum. – Använd en aluminiumsågklinga. – Stäng siktfönstret. – Anslut verktyget via en jordfelsbrytare (FI, PRCD). – Vid sågning i skivor måste man smörja med lämpligt medel. Tunnväggiga profiler (upp till 3 mm) kan bearbetas utan smörjning.

De enligt EN 62841 fastställda värdena uppgår vanligtvis till: Ljudtrycksnivå L

= 101 dB(A) Osäkerhet K = 3 dB OBS Buller vid arbetet Hörselskador ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841: Sågning i trä

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden. OBS Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Man måste bedöma den faktiska belas tningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna. 3 Avsedd användning Sänksågarna är avsedda för sågning av trä, trä liknande material, gips- och cementbundna fi bermaterial samt plast. Med Festools special sågklingor för aluminium kan maskinerna även användas för att såga aluminium. Asbesthaltiga material får inte sågas. Använd inte kap- eller slipskivor. Vid felaktig användning ligger ansvaret på användaren.

Förritsklingan får endast aktiveras i kombina tion med styrskenan och vid bearbetning av – Trä och träliknande material – Plastmaterial i form av en ytbeläggning el ler som massivt material

Endast sågklingor med dessa specifikationer får användas: – Sågklingor enligt EN 847-1 – Sågklingans diameter 168 mm – Snittbredd 1,8 mm – Fästhål 20 mm – Huvudklingans tjocklek 1,2 mm – Passar för varvtal upp till 9 500 varv/min För splitterfria snitt passar dessa sågklingor i kombination med förritsklingan: – Sågklinga HW 168x1,8x20 WD42 – Sågklinga HW 168x1,8x20 TF52 Använd endast Festool-sågklingor med följande specifikationer tillsammans med förritsklingan: – Sågklingor enligt EN 847-1 – Sågklingans diameter 47 mm – Snittbredd 1,9 - 2,5 mm – Fästhål 6,35 mm – Huvudklingans tjocklek 1,6 mm – Passar för varvtal upp till 26 000 varv/min Festools sågklingor motsvarar EN 847-1. Såga endast material som respektive sågklinga är avsedd för. Svenska 1024 Tekniska data Sänksåg TSV 60 KEBQ TSV 60 KEB Avtagbar nätkabel (plug it) ✓ ✕ Effekt 1 500 W Varvtal 3 000 ‑ 6 800 v/min Varvtal max. (tomgång) 6 800 v/min Snedställning 0° t.o.m. 45° Sågdjup vid 0° 0 ‑ 62 mm Sågdjup vid 45° 0 ‑ 45 mm Sågklingans mått 168 x 1,8 x 20 mm Maskinmått (inkl. utsugsadapter) (LxBxH) 414 x 180 x 259 mm Vikt enligt EPTA-procedur 01:2014 (utan nätanslutning) 6 kg Förritsklinga Effekt 190 W 110 V-variant 150 W Varvtal 22 000 - 16 000 v/min Varvtal max. (tomgång) 22 000 v/min Rekommenderat snittdjup med styrskena FS max. 2,0 mm Snittbredd 1,95 - 2,5 mm 5 Enhetskomponenter

[1-1] Backar [1-2] Varvtalsreglering [1-3] Knapp för KickbackStop-funktion OFF [1-4] Status-LED KickbackStop-funktion [1-5] Handtag [1-6] Spak för verktygsbyte [1-7] Tillkopplingsspärr [1-8] Strömbrytare [1-9] Sugadapter [1-10] Vred för vinkelinställning [1-11] Kabelstyrning [1-12] Nätkabel [1-13] Start-/slutposition sågklingor (på båda sidor) [1-14] Spak för enbart förritsläge [1-15] Tvådelad skala för djupanslag (med/ utan styrskena) [1-16] Inställningsskruv för sågdjup för ef terslipade sågklingor [1-17] Djupanslag [1-18] Vinkelskala [1-19] Snittmarkör [1-20] Siktfönster / spånsprutskydd [1-21] Avkänningskil [1-22] Skyddslock

[1-23] Knapp spindelstopp förritsklinga [1-24] Inställningsratt snittbredd/snittdjup förritsklinga [1-25] Inställningsratt sidoförskjutning för ritsklinga [1-26] Spak aktivering/avaktivering förrit sklinga De angivna bilderna finns i början och slutet av bruksanvisningen. Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. Svenska 1036 Driftstart VARNING Otillåten spänning eller frekvens! Olycksrisk ► Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten. ► I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas. Stäng alltid av maskinen innan nätkabeln ansluts eller kopplas loss! Använd endast styrskenor vars splitterskydd har sågats in med denna maskin (se kapi tel 12.2). Vid leveransen är förritsklingan inte juste rad mot huvudklingan. Ställ in förritskling an innan den används första gången (se kapitel 8, i ordningen 8.4/ 8.5).

6.1 Maskiner med plug it-anslutning

Gäller för TSV 60 KEBQ. OBS Plug it-anslutningen blir mycket varm om bajonettlåset inte är ordentligt låst Risk för brännskador ► Innan man startar elverktyget måste man kontrollera att bajonettlåset till nätkabeln är helt stängt och låst. Ansluta och koppla loss nätkabeln [1-12], se bild [2]. 7 Inställningar för huvudaggregatet VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

Varvtalsreglering Varvtalet kan ställas in steglöst med rat ten [1-2] inom varvtalsområdet (se Tekniska data). På så sätt kan såghastigheten anpassas optimalt till varje yta. Varvtalssteg för olika material Massivt trä (hårt, mjukt) 6 Spån- och hårdfiberskivor 3 ‑ 6 Trälaminat, lamellträ, fanerade och yt belagda skivor

Laminat, mineralmaterial 4 ‑ 6 Gips- och cementbundna spån- och fi berskivor 1 ‑ 3 Aluminiumplattor och -profiler t.o.m. 15 mm 4 ‑ 6 Plast, fiberförstärkta plastmaterial (glasfiberförstärkt), papper och väv 3 ‑ 5 Akrylglas 4 ‑ 5 Överbelastningsskydd Vid extrem överbelastning skyddas motorn av ett elektroniskt överbelastningsskydd. I så fall stannar motorn och startar inte igen förrän den inte längre är överbelastad. För att ta den i drift igen måste man starta maskinen. Broms Sågen har en elektronisk broms. Efter av stängningen bromsas klingan elektroniskt till stillastående på ca 2 sekunder. VARNING! Förritsklingan har ingen elektronisk broms och fortsätter rotera i ca 2 sekunder ef ter att sågen har stängts av. Temperatursäkring Om motortemperaturen blir för hög reduceras strömtillförseln och varvtalet. Elverktyget fort sätter gå på lägre effekt för att snabbt kunna kylas ner av motorfläkten. När elverktyget har svalnat återgår det automatiskt till normal ef fekt igen.

7.2 Ställa in sågdjupet

Sågdjupet kan ställas in på 0 ‑ 62 mm med dju panslaget [3-1]. På så sätt kan sågen tryckas ner ända till det inställda djupet. Sågdjup utan styrskena max. 62 mm +FS Sågdjup med styrskena FS max. 57 mm Svenska 1047.3 Ställa in sågvinkeln Mellan 0° och 45° ► Lossa vreden [4-1]. ► Sväng sågen till önskad sågvinkel [4-2]. ► Stäng vreden [4-1]. De båda lägena (0° och 45°) är fabriksin ställda och kan efterjusteras av vår servi ce. Skjut siktfönstret [1-20] till översta läget vid vinkelsnitt!

Festools sågklingor är märkta med en färgad ring. Färgen på ringen visar vilket material såg klingan passar för. Observera informationen om sågklingor (se ka pitel 3.2). Färg Material Symbol Gul Trä Röd Laminat, mineralmaterial HPL/TRESPA

Grön Gips- och cementbundna spån- och fiberskivor Blå Aluminium, plast "$3:-

7.5 Byta sågklingan [5]

VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen! OBS Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. Ta bort sågklingan ► Sväng maskinen till läget 0° och ställ in maximalt sågdjup före sågklingsbytet. ► Fäll spaken [5-3] ända till anslaget. Spa ken får endast manövreras när sågen står stilla! ► Tryck ner sågen tills den hakar i. ► Lägg sågen på sidan på ett fast underlag. Sågklingans sida ska vara uppåt. ► Lossa skruven [5-5] med insexnyck eln [5-2]. ► Ta av sågklingan [5-8]. Rengöra avkänningsenheten VARNING! Om avkänningsenheten är smutsig kan KickbackStop-funktionen försämras och därmed förhindra att sågklingan bromsas. ► Håll ordentligt i sågens handtag, stäng spa ken [5-3] och tryck ner sågen helt. ► Öppna spaken [5-3] igen och låt sågen haka fast. ► Rengör avkänningsenheten [5-9] genom att blåsa ur den eller använda en pensel. Sätta i sågklinga VARNING! Kontrollera att skruvarna och flän sen inte är smutsiga, och använd endast rena och oskadade delar! ► Håll sågen ordentligt i handtaget och fäll spaken [5-3] ända till anslaget. ► Tryck ner sågen tills den hakar i. ► Sätt i en ny sågklinga. VARNING! Rotationsriktningen på sågkling

[5-7] och sågen [5-4] måste stämma överens! Risk för allvarliga personskador om detta inte beaktas. ► Sätt i den yttre flänsen [5-6] så att med bringarklackarna greppar i den inre flän sens ursparning. ► Dra åt skruven [5-5] ordentligt. ► Håll ordentligt i sågens handtag, stäng spa ken [5-3] och för tillbaka sågen uppåt.

VARNING Hälsorisk på grund av damm ► Arbeta aldrig utan utsug. ► Följ de nationella bestämmelserna. ► Anslut alltid en lämplig dammsugare enligt nationella föreskrifter vid sågning av can cerframkallande material. Använd inte dammpåsen. Eget utsug ► Fäst kopplingsstycket [6-2] för dammp åsen [6-3] på sugadaptern [6-1] genom att vrida åt höger. ► När påsen ska tömmas, vrid dammpåsens kopplingsstycke åt vänster och ta av den från sugadaptern. Säkerhetsfunktioner kan försämras på grund av tilltäppningar i skyddskåpan. Därför är det Svenska 105bättre att arbeta med en dammsugare på full sugeffekt för att undvika tilltäppning. Under sågning (t.ex. av MDF) kan statisk upp laddning förekomma. Arbeta då med dammsu gare och antistatisk utsugsslang. Festool-dammsugare Till sugadaptern [6-1] kan man ansluta en Fe stool-dammsugare med slangdiameter 27/32 mm eller 36 mm (36 mm rekommenderas eftersom risken för igensättning är mindre). Anslutningsstycket för en sugslang med Ø 27 sätts i vinkelstycket [6-4]. Anslutningsstycket för en sugslang med Ø 36 sätts i vinkelstyck

[6-4]. OBS! Om man inte använder antistatisk ut sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas. 8 Inställningar för förritsklingan VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

8.1 Ställa in förritsklingan

Förritsklingan måste justeras mot huvudsåg klingan. Arbetsresultatet beror på ett antal ramvillkor. Kontrollera därför alltid förrit sklingans justering genom att göra provsnitt in nan den egentliga sågningen börjar. ► Ställ in styrningsspelet mellan sågen och styrskenan korrekt (se kapitel 12.2). Det är viktigt för att kunna göra exakta snitt. ► Ställ in huvudklingans önskade sågdjup (se kapitel 7.2). (Rekommendation: För att få en bra kantkvalitet på undersidan av arbets objektet ska tandövermåttet vara minst 12 mm.) ► Gör ett provsnitt med aktiverad förritsklinga med litet förritsdjup. ► Ställ in sidoförskjutningen (se kapitel 8.4) tills förritsspåret är i linje med huvudkling ans snitt. Kontrollera med ytterligare prov snitt. ► Ställ in förritsspårets snittbredd mot hu vudklingans (se kapitel 8.5). Även här krävs provsnitt. ► Upprepa de båda föregående stegen tills önskat sågresultat nås. Gör alltid provsnitten minst 20 ‑ 30 cm in i arbetsobjektet. I början av längdsnittet kan förritsdjupet vara större, vilket leder till ett bredare förritsspår än i resten av arbets objektet.

8.2 Aktivera/avaktivera förritsklingan [7]

Aktivera (ON) ► Vrid spaken för aktivering/avaktivering av förritsklingan [7-1] uppåt så långt det går. När huvudaggregatet sänks ner följer även för ritsklingan med. Avaktivera (OFF) ► Vrid spaken för aktivering/avaktivering av förritsklingan [7-1] 90° nedåt. Huvudaggregatet sänks ner utan förritsklingan. Den ursprungliga djup- och breddinställ ningen bibehålls.

8.3 Aktivera/avaktivera enbart

förritsläge [8] Aktivera ► Sväng spaken för förritsläget [8-1] åt höger så långt det går. Huvudsågklingan blockeras mot nedsänkning. Huvudsågklingan roterar med vid förrits ning. Avaktivera ► Sväng spaken för förritsläget [8-1] åt väns ter så långt det går. Huvudsågklingan sågar med inställt djup.

8.4 Ställa in sidoförskjutningen [9]

Förritsklingans snitt måste justeras så att det hamnar mitt i huvudklingans snitt. ► Ställ in sidoförskjutningen med ratten [9-1]. Vrid medurs (R): Förritsklingan rör sig bort från styrskenan. Ett varv: – 0,5 mm axiellt Ett steg: – 0,025 mm axiellt

8.5 Ställa in förritsklingans snittbredd

(snittdjup) [10] Förritsklingan har koniska tänder. Därför beror snittbredden på snitt djupet. ► Ställ in snittbredden med ratten [10-1]. Svenska 106Vrid medurs (+): Snittbredden och snittdjup et ökar. Ett varv: – Ändring snittbredd: 0,32 mm – Ändring snittdjup: 1,3 mm Ett steg: – Ändring snittbredd: 0,025 mm – Ändring snittdjup: 0,1 mm Tips: Ställ bara in snittbredden en aning bredare än huvudklingans snittbredd.

8.6 Byta förritsklingan [11]

VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen! OBS Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. Ta bort förritsklingan ► Aktivera förritsklingan (se kapitel 8.2). ► Fäll spaken för verktygsbyte [11-1] ända till anslaget. ► Lägg sågen på sidan på ett fast underlag. Sågklingans sida ska vara uppåt. ► Tryck på spindelstoppet [11-2] och håll kvar. Öppna skruven [11-5] med den lilla insex nyckeln [11-3] (vänstergänga). ► Ta bort förritsklingan [11-7]. Sätta i förritsklingan VARNING! Kontrollera att skruven [11-5] inte är smutsig. Använd endast rena och oskadade delar! ► Sätt i den nya sågklingan. Sidan med trycket ska vara uppåt. VARNING! Rotationsriktningen på sågkling

[11-6] och sågen [11-4] måste stämma överens! Risk för allvarliga personskador om detta inte beaktas. ► Tryck på spindelstoppet [11-2] och håll kvar. Sätt i skruven [11-5] och dra åt den med den lilla insexnyckeln [11-3] (vänster gänga).

8.7 Utsug för förritsklingan

► Skjut ner siktfönstret [1-20] helt vid arbete med förritsklingan Damm som bildas vid förritsklingan leds bort till utsuget. 9 Arbeta med elverktyg Följ alla säkerhetsanvisningar och dessa regler: Innan du börjar – Kontrollera före varje användning att dri venheten med sågklingan utan problem svänger tillbaka helt uppåt till utgångsläget i skyddshöljet. Använd inte sågen om det övre ändläget inte är säkert inställt. Kläm aldrig fast eller fixera den svängbara dri venheten på ett visst sågdjup. Då lämnas sågklingan oskyddad. – Kontrollera att sänkanordningen fungerar före varje användning, och använd maskin en endast om den fungerar felfritt. – Kontrollera att sågklingan sitter fast. – Kontrollera alltid KickbackStop-funktionen innan sågen används (se kapitel 10.5). – Kontrollera att vredet [1-10] är åtdraget före användningen. – Kontrollera att sugslangen och nätkabeln inte kan fastna någonstans utmed hela sågsnittet, vare sig i arbetsobjektet, dess stöd eller på riskställen på golvet. – För att förhindra att nätkabeln skadas av vassa kanter på arbetsobjektet ska den ha kas fast i kabelstyrningen [1-11]. – Lägg på arbetsobjektet spänningsfritt och plant. När du arbetar – Vid användning utan styrskena måste för ritsklingan ovillkorligen avaktiveras! Vid användning utan styrskena finns risk att sågen rör sig framåt oväntat. Det större snittdjupet med förritsklinga skadar ar betsobjektet och kan överbelasta motorn. – Lägg alltid an sågens bottenplatta helt un der arbetet. – Håll alltid elverktyget med båda händerna på handtagen [1-5] under arbetet. Det är en förutsättning för att kunna arbeta exakt och för sänkningen. Sänk ner klingan lång samt och jämnt i arbetsobjektet. – Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet. Svenska 107– Skjut alltid sågen framåt [16-2], dra den aldrig bakåt mot dig. – Anpassa alltid matningshastigheten för att undvika att klingans skär överhettas och att plast smälter vid sågning av plastmaterial. Ju hårdare material som sågas, desto lägre ska matningshastigheten vara. – Lägg inte ner sågen på arbetsbänken eller golvet utan att skyddskåpan omsluter såg klingan helt.

9.1 Akustiska varningssignaler

Akustiska varningssignaler hörs vid dessa driftstatusar: Ljudsignal Orsak Åtgärd Piper en gång. Maskinen överbelas tad Belasta maskinen mindre. Piper konstant. Förrit sklingan defekt Avaktivera förrit sklingan. Kontakta Festools service verkstad eller återförsäljare.

9.2 Till-/frånkoppling

När man manövrerar tillkopplingsspärren låses sänkanordningen upp. ► Skjut tillkopplingsspärren [1-7] uppåt och tryck på strömbrytaren [1-9] (tryck = TILL / släpp = FRÅN). Sågen kan föras nedåt. Sågklingan sänks ner ur skyddskåpan.

9.3 Sågning utmed ritsning

Skärmarkören [12-2] visar sågningsförloppet vid 0°- och 45°-sågning (utan styrskena).

Placera maskinen med den främre delen av sågbordet på arbetsobjektet, koppla till ma skinen, tryck ner den till inställt sågdjup och skjut den framåt i snittriktningen.

9.5 Såga urtag (sänksnitt)

För att undvika rekyler vid sänksnitt måste dessa anvisningar följas: – Lägg alltid maskinen med sågbordets bak re kant mot ett fast anslag. – Vid arbete med styrskena, lägg alltid an maskinen mot rekylstoppet FS-RSP (tillbe hör) [16-4] som kläms fast på styrskenan. Tillvägagångssätt ► Sätt maskinen på arbetsobjektet och lägg an den mot ett anslag (rekylstopp). ► Starta maskinen. ► Tryck långsamt ner maskinen till det in ställda sågdjupet och skjut den framåt i snittriktningen. Markeringarna [12-1] visar klingans främre och bakre snittpunkt (Ø 168 mm) vid maximalt sågdjup och när styrskena används. Sänksnitt med förritsklingan I vissa fall kan man behöva arbeta med enbart förritsklingan först (se kapitel 8.3) och göra kapsnittet med huvudklingan i ett andra steg. Då ska förritsklingan avaktiveras vid kapsnittet med huvudklingan (se kapitel 8.2).

9.6 Såga med förritsklinga

Förritsklingan skär lite bredare i arbetsobjektet än huvudklingan. Därför kommer huvudklingan inte i kontakt med ytan och splitter förhindras. VARNING Risk för personskador När man sågar med förritsklingan uppstår vassa snittkanter på arbetsobjektet. På des sa ställen finns risk för skärskador på fing rar, nätkabeln osv. ► Rör inte vid snittkanterna. ► Håll alltid nätkabeln borta från snittkanter na. OBS Risk för personskador på grund av roteran de förritsklinga Vid ett fel på huvudaggregatet (t.ex. överbe lastning) kan det hända att huvudklingan stannar medan förritsklingan fortfarande roterar. ► Håll aldrig fingrarna i närheten av såg klingorna så länge sågen är ansluten till elnätet. ► Montera styrskenan och ställ in korrekt spelrum. ► Kontrollera alltid förritsklingans justering med provsnitt innan den egentliga sågning en börjar (se kapitel 8.1). ► Såga med den rekommenderade matnings hastigheten på 2 – 4 m/min. (vid ett snitt på 1 m motsvarar det ca 15 – 30 sekunder). För att få så hög precision som möjligt, ar beta inte med ihopkopplade styrskenor. Svenska 10810 Kickback-stopp

10.1 KickbackStop-funktion

VARNING Risk för personskador KickbackStop-funktionen garanterar inte ett fullständigt skydd mot rekyl. ► Arbeta alltid koncentrerat och följ alla sä kerhets- och varningsanvisningar. En rekyl under arbetet kan få sågen att lyftas oavsiktligt. Avkänningskilen [13-1] känner av om sågen lyfts oavsiktligt från arbetsobjektet under arbe tet (rekyl) eller om den lossnar från en skena och utlöser en snabbromsning av sågkling an (bild 13A). Detta minskar risken för en rekyl. Risken kan dock inte uteslutas helt. Status-LED för KickbackStop-funktion Färg Betydelse Grön KickbackStop-funktionen är aktiv. Orange KickbackStop-funktionen är avakti verad. Blinkar orange KickbackStop-funktionen är inte aktiv. Sågen har startats innan avkän ningskilen tryckts mot arbetsobjek tet eller en styrskena. Sågens bot tenplatta ligger inte an helt. När sågen har lagts an helt växlar LED:n till grönt. Om det inte sker, kontrollera KickbackStop-funktio nen (se kapitel 10.5) Blinkar röd KickbackStop-funktionen har ut lösts.

10.2 KickbackStop-funktionen har utlösts

oavsiktligt Om man arbetar utan styrskena på ett ojämnt arbetsobjekt kan KickbackStop-funktionen ut lösas oavsiktligt (bild 13B). Avkänningskilen [13-1] känner av vägen utmed arbetsobjektet. Vid en fördjupning i arbets objektet hamnar avkänningskilen i samma läge som när sågen lyfts från arbetsobjektet eller från en styrskena. Då utlöses KickbackStop- funktionen. Därför kan det bli nödvändigt att ar beta utan KickbackStop-funktion (se kapi tel 10.4).

10.3 Tillvägagångssätt när KickbackStop-

funktionen har utlösts Utlöst på grund av oavsiktligt lyft (rekyl) ► Fastställ orsaken till lyftet och åtgärda den. ► Kontrollera om maskinen har skadats. ► Kontrollera om avkänningskilen har ska dats. ► Kontrollera KickbackStop-funktionen (se kapitel 10.5). Om KickbackStop-funktionen har utlösts oav siktligt ► Släpp strömbrytaren och vänta tills status- LED:n för KickbackStop-funktionen slutat blinka. ► Kontrollera om KickbackStop-funktionen faktiskt har utlösts oavsiktligt (se kapi tel 10.2) eller om det handlar om en rekyl. ► Försök först att arbeta vidare med aktiv KickbackStop-funktion. KickbackStop-funk tionen får endast avaktiveras om du arbetar utan skena och arbetsobjektet är så ojämnt att det skulle kunna utlösa KickbackStop- funktionen flera gånger (se kapitel 10.4).

10.4 Arbeta utan KickbackStop-funktionen

VARNING Risk för personskador När KickbackStop-funktionen är avaktiverad bromsas inte sågklingan om den lyfts oav siktligt. ► Avaktivera KickbackStop-funktionen en dast om du arbetar utan skena och arbets objektet är så ojämnt att det skulle kunna utlösa KickbackStop-funktionen flera gånger. Avaktivera KickbackStop-funktionen ► Tryck på knappen KickbackStop-funktion OFF. ► Tryck på strömbrytaren inom 10 sekunder och håll den intryckt. KickbackStop-funktionen förblir avaktiverad tills nästa gång strömbrytaren släpps. KickbackStop-funktionen kan endast avak tiveras innan sågen startas. Svenska 10910.5 Kontrollera KickbackStop-funktionen VARNING Risk för personskador på grund av sågkling an som sticker ut. ► Gör en funktionskontroll på styrskenan. ► Före funktionskontrollen: – Demontera sågklingan, – Avaktivera förritsklingan, – Ställ in snittdjupet på 0 mm (FS). ► Ställ in snittdjupet på 0 mm (FS). ► Ställ maskinen på styrskenan. ► Starta maskinen. ► Tryck inom 5 sekunder på knappen Kick backStop-funktion OFF 4 gånger med minst 0,5 sekunders uppehåll mellan varje tryck ning. Status-LED:n för KickbackStop-funktionen blin kar växelvis röd och grön. ► Inom 15 sekunder ▻ Tryck sågen nedåt. ▻ Lyft maskinen baktill och sänk den igen. En varningssignal hörs, status-LED:n lyser grön. KickbackStop-funktionen är felfri. Om ingen varningssignal hörs och status-LED:n inte lyser grön är KickbackStop-funktionen inte felfri. ► Kontrollera om funktionskontrollen utför des korrekt. ► Rengör avkänningsenheten bakom såg klingan (se Byta sågklinga). Om funktionskontrollen fortfarande inte ger felfritt resultat får maskinen inte användas. Kontakta din Festool-serviceverkstad. 11 Underhåll och skötsel VARNING Risk för personskador, elstötar ► Dra alltid ut nätkontakten före alla under hålls- och servicearbeten på produkten! ► Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service Använd bara Festools originalre servdelar! Art.nr på: www.festool.se/service EKAT

Observera följande: ► Skadade skyddsanordningar och delar, till exempel en defekt spak för verktygsby

[1-6], måste repareras eller bytas ut fackmässigt av en auktoriserad service verkstad, såvida inget annat anges i bruks anvisningen. ► Kontrollera att returfjädern, som trycker hela drivenheten till det skyddade, övre ändläget, är i gott skick och fungerar fel fritt. ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. ► Rengör elverktyget från flisor och spån ge nom att suga ur alla öppningar. Öppna ald rig skyddslocket [1-22]. ► Vid arbete med gips- och cementbundna fi berskivor ska maskinen rengöras extra grundligt. Rengör maskinens ventilations hål och strömbrytaren med torr, oljefri tryckluft. Annars kan gipsdammet ansam las inne i huset och på strömbrytaren och hårdna när det kommer i kontakt med luft fuktigheten. Det kan försämra kopplings mekanismen.

11.1 Efterslipade sågklingor

Med inställningsskruven [14-1] kan man ställa in sågdjupet för efterslipade sågklingor exakt. ► Ställ in djupanslaget [14-2] på 0 mm (med styrskena). ► Lås upp sågen och tryck ner den till ansla get. ► Skruva in inställningsskruven [14-1] tills klingan kommer i kontakt med arbetsobjek tet. Förritsklingan kan inte efterslipas efter som den har diamanttänder.

11.2 Sågbordet vickar

Bordet måste stå på en jämn yta när såg vinkeln ställs in. ► Om sågbordet vickar måste man göra om inställningen.

11.3 Justera vinkelskalan

Se bild 15. Svenska 11012 Tillbehör Använd endast tillbehör och förbrukningsmate rial som godkänts av Festool. Se Festool-kata logen eller www.festool.se. Om andra tillbehör och förbrukningsmaterial används kan elverktyget bli osäkert och orsaka allvarliga olyckor. Förutom de beskrivna tillbehören har Festool flera omfattande systemtillbehör, som gör att man kan använda sin maskin mångsidigt och effektivt, exempelvis:

• Vinkelanslag FS-WA och FS-WA/90°

• Mobilt såg- och arbetsbord STM 1800

• Multifunktionsbord MFT/3

12.1 Sågklingor, övriga tillbehör

För snabb och enkel sågning i olika material kan Festool erbjuda speciella sågklingor för alla användningsområden för din Festool-såg.

Med hjälp av styrskenan kan man lägga precisa, exakta snitt och samtidigt skydda arbetsobjek tets yta mot skador. I kombination med det breda tillbehörssorti mentet klarar man enkelt av exakta vinkelsnitt, geringssnitt och inpassningsarbeten med styr ningssystemet. Med hjälp av tvingar [16-5] kan man hålla arbetsobjektet i ett fast grepp och ar beta säkert. ► Ställ in sågbordets styrningsspel på styr skenan med de båda backarna [16-1]. Såga in splitterskyddet [16-3] innan styrske nan används första gången: ► Ställ in varvtalet på steg 6. ► Placera maskinen med hela styrplattan på styrskenans bakre ände. ► Koppla till maskinen. ► Tryck långsamt ner maskinen till max in ställt sågdjup och såga i splitterskyddet utan avbrott över hela längden. Splitterskyddets kant motsvarar nu exakt snitt kanten. Lägg styrskenan på en spillbit för att såga in splitterskyddet. TSV 60 sågar in splitterskyddet längre utåt än andra sänksågar från Festool. Därför ska splitterskyddet alltid sågas in med den såg som styrskenan ska användas till. Splitterskydd med förritsklingan Vid sågning med förritsklingan fungerar splitt erskyddet bara som snittmarkör. Men man får inte såga utan splitterskydd, eftersom styrske nan då inte ligger an ordentligt och arbetsre sultatet inte blir bra.

12.3 Kap- och gerskena

Kap- och gerskenan är avsedd för sågning av trä och skivmaterial. Den ger snygga och exakta snitt och passar ex tra bra för upprepade, exakta vinkelsnitt. Sågen går automatiskt tillbaka till utgångsläget efter sågningen. Observera bruksanvisningen för kap- och ger skenan FSK 13 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Enligt EU-direktivet om uttjänt el- och elektro nikutrustning och omsättning till nationell lag stiftning måste förbrukade elverktyg källsorte ras och återvinnas på ett miljövänligt sätt. Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/ recycling . Information om REACH: www.festool.se/reach 14 Allmänna anvisningar
