BRUKSANVISNING TSV 60 KEBQ FESTOOL

EU-samsvarserklæring. Vi erklærer under ene- ansvar at dette produktet oppfyller alle relevante krav i følgende EU-direktiver og at følgende standarder eller normative dokumenter er blitt lagt til grunn:

• Vinkelanslag FS-WA og FS-WA/90°

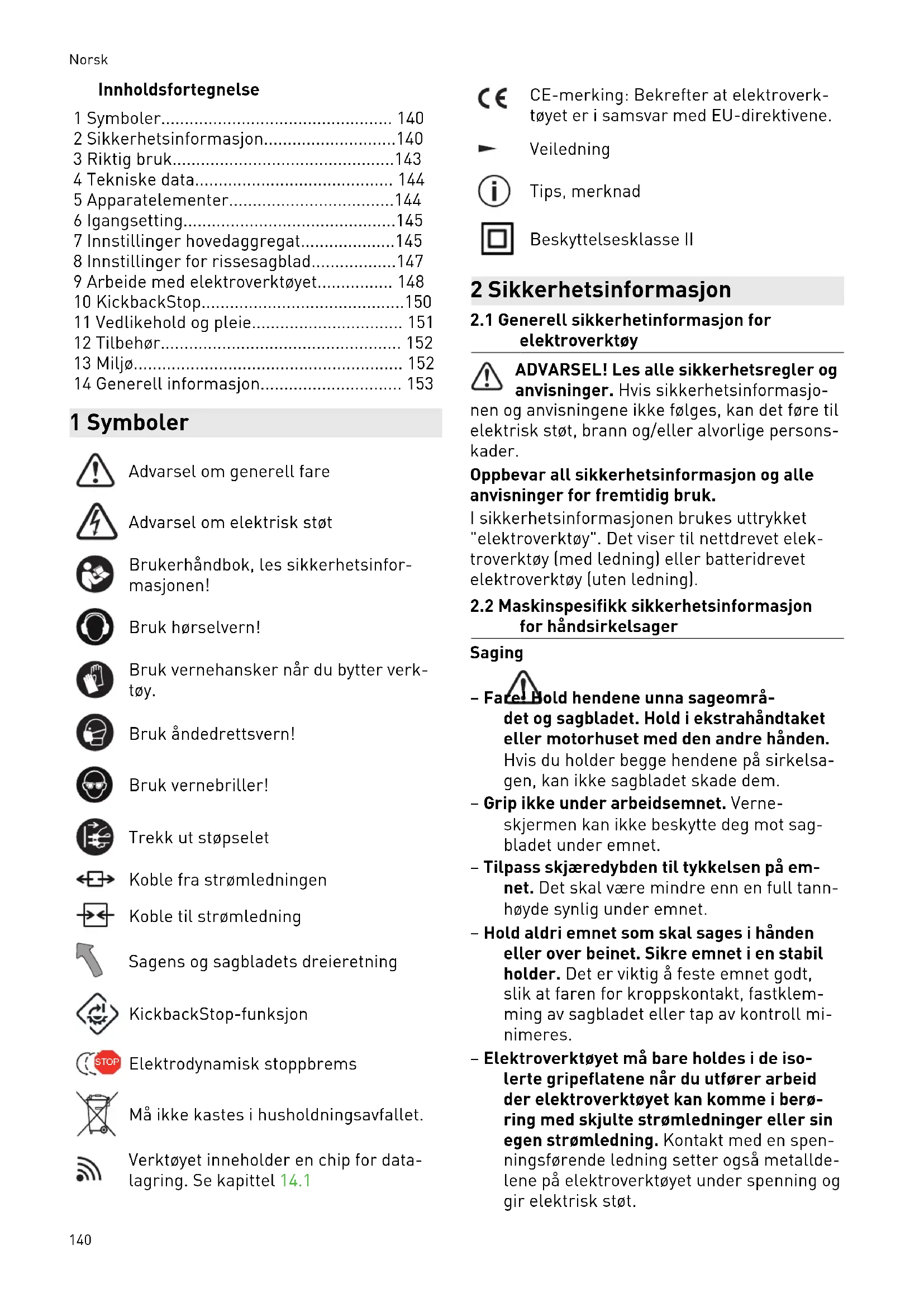

2.1 Generell sikkerhetinformasjon for

elektroverktøy ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

for håndsirkelsager Saging – Fare! Hold hendene unna sageområ det og sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder begge hendene på sirkelsa gen, kan ikke sagbladet skade dem. – Grip ikke under arbeidsemnet. Verne skjermen kan ikke beskytte deg mot sag bladet under emnet. – Tilpass skjæredybden til tykkelsen på em net. Det skal være mindre enn en full tann høyde synlig under emnet. – Hold aldri emnet som skal sages i hånden eller over beinet. Sikre emnet i en stabil holder. Det er viktig å feste emnet godt, slik at faren for kroppskontakt, fastklem ming av sagbladet eller tap av kontroll mi nimeres. – Elektroverktøyet må bare holdes i de iso lerte gripeflatene når du utfører arbeid der elektroverktøyet kan komme i berø ring med skjulte strømledninger eller sin egen strømledning. Kontakt med en spen ningsførende ledning setter også metallde lene på elektroverktøyet under spenning og gir elektrisk støt. Norsk 140– Bruk alltid et anslag eller en rett kantfø ring ved skjæring på langs. Dette forbed rer skjærenøyaktigheten og reduserer mu ligheten for at sagbladet kommer i klem. – Bruk alltid sagblad i riktig størrelse og med passende festeåpning (f.eks. stjerne formet eller rund). Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll. – Bruk aldri skadde eller feil sagbladspenn flenser eller -skruer. Sagbladspennflen sene og -skruene er konstruert spesielt til din sag for å gi optimal ytelse og driftssik kerhet. Tilbakeslag – årsaker og sikkerhetsanvisnin ger – En rekyl er en plutselig reaksjon fra et sag blad som har huket eller klemt seg fast el ler er i feilstilling. Rekyl fører til at sagen løfter seg ukontrollert fra arbeidsemnet og mot brukeren; – hvis sagbladet setter seg fast i en sages palte som opphører, blokkeres det og mo torkraften slår apparatet mot brukeren; – hvis sagbladet blir fordreid i kuttet eller kommer i feil stilling, kan tennene i det bakre området av sagbladet sette seg fast i arbeidsemnet, noe som fører til at sagbla det fyker ut av sagespalten og mot bruke ren. Rekyl skyldes feil bruk av sagen. Det kan unn gås ved at man følger egnede sikkerhetstiltak som de nedenfor. – Hold sagen med begge hender og hold ar mene i en stilling som kan motvirke rekyl kreftene. Hold alltid sagbladet litt til siden for deg, aldri på linje med kroppen din. Ved rekyl kan sirkelsagen sprette bakover, men brukeren kan gjennom egnede tiltak takle rekylkreftene. – Hvis sagbladet kommer i klem eller du må avbryte arbeidet, må du slippe på/av-bry teren og holde sagen stødig i arbeidsem net til sagbladet står helt stille. Prøv aldri å ta sagen ut av arbeidsemnet eller trekke den bakover så lenge sagbladet er i beve gelse, ellers kan det oppstå rekyl. Finn og utbedre årsaken til at sagbladet kom i klem. – Hvis du vil starte en sag som står i ar beidsemnet, må du sentrere sagbladet i sagesporet og kontrollere at sagtennene ikke står fast i arbeidsemnet. Hvis sagbla det er i klem, kan det bevege seg ut av verktøyet eller forårsake rekyl når sagen startes på nytt. – Støtt opp store plater for å unngå fare for tilbakeslag på grunn av et sagblad som kommer i klem. Store plater kan bøye seg under sin egen vekt. Støtt derfor opp plate ne på begge sider, både i nærheten av sag esporet og langs kanten. – Ikke bruk sløve eller skadde sagblader. Sagblader med sløve eller feiljusterte ten ner forårsaker økt friksjon, at sagbladet kommer i klem og rekyl på grunn av for smalt sagespor. – Før sagingen må du stramme til skjære dybde- og skjærevinkelinnstillingene. Dersom innstillingene endrer seg under sagingen, kan sagbladet sette seg fast og forårsake rekyl. – Vær spesielt forsiktig ved saging i eksiste rende vegger eller andre områder du ikke kan se inn i. Sagblader som dykker ned i arbeidsemnet, kan blokkeres av skjulte ob jekter i områder du ikke kan se, og forårsa ke rekyl. Verneskjermens funksjon – Hver gang før bruk må du kontrollere at verneskjermen lukkes som den skal. Ikke bruk sagen hvis verneskjermen ikke beve ges fritt og ikke lukkes umiddelbart. Du må aldri klemme fast eller binde fast ver neskjermen. I så fall vil sagbladet være ubeskyttet. Hvis du uforvarende mister sagen i gulvet, kan verneskjermen bli bøyd. Påse at verneskjermen beveges fritt og ik ke kommer i berøring med sagbladet eller andre deler i noen som helst skjærevinkler og -dybder. – Kontroller tilstanden og funksjonen til fjæren i vernedekselet. Hvis vernedekse let eller fjæren ikke fungerer som de skal, må det utføres service på sagen før den brukes igjen. Skadde deler, klistrende av leiringer eller oppsamling av spon fører til at vernedekselet reagerer tregt. – Ved "dykkutt" som ikke utføres i rett vin kel, må du sikre grunnplaten mot å for skyves. Forskyvning til siden føre til at sag bladet klemmes fast og det kan oppstå re kyl. – Ikke legg sagen på arbeidsbenken eller gulvet uten at verneskjermen dekker sag bladet. Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageret Norsk 141ningen og sager det som står i veien for den. Ta hensyn til sagens etterløpstid. Funksjonsdyktig kile [1-21] (KickbackStop- funksjon) – Hver du skifter sagblad, må du rengjøre følerenheten [5-9] med blåsing eller pen sel. Dersom følerenheten blir tilsmusset, kan dette ha negativ innvirkning på Kick backStop-funksjonen og hindre bremsing av sagbladet. – Ikke bruk sagen dersom kilen er bøyd. Selv en liten skade kan sinke bremsingen av sagbladet.

2.3 Sikkerhetsanvisninger for det

forhåndsmonterte sagbladet Bruk – Maks. turtall som er oppgitt på sagbladet, må ikke overskrides, og turtallsområdet må overholdes. – Det forhåndsmonterte sagbladet er uteluk kende beregnet på bruk i sirkelsager. – Rissesagbladet er utelukkende beregnet på bruk i Festool TSV 60. Det er konstruert for bearbeiding av tre og trelignende mate rialer samt bearbeiding av plast i form av belegg eller som massivt materiale. – Vær svært forsiktig ved ut- og nedpakking av verktøyet samt ved håndtering (f.eks. montering i maskinen). Fare for skader på grunn av de svært skarpe sagbladene! – Bruk vernehansker når du håndterer verk tøyet. Dette gir bedre grep om verktøyet, og skaderisikoen reduseres. – Skift ut sirkelsagbladet hvis bladsegmentet er sprukket. Det er ikke tillatt å reparere dette. – Sirkelsagblader hvor tennene er loddet på, må ikke brukes lenger når sagtanntykkel sen er mindre enn 1 mm. – ADVARSEL! .Verktøy med synlige sprekker, sløve eller skadde skjær skal ikke brukes. Montering og feste – Verktøyet må festes slik at det ikke løsner under bruk. – Når verktøyet monteres, er det viktig å pas se på at det spennes fast på verktøynavet eller verktøyets fastspenningsflate, og at skjærene ikke berører andre komponenter. – Det er ikke tillatt å forlenge nøkkelen eller stramme ved hjelp av hammerslag. – Spennflatene må rengjøres for tilsmussing, fett, olje og vann. – Strammeskruene må trekkes til i henhold til veiledningen fra produsenten. – Når man skal tilpasse sirkelsagbladets hulldiameter etter maskinens spindeldia meter, er det kun tillatt å bruke festede ringer, f.eks: ringer som er presset inn, el ler ringer som er klebet fast. Det er ikke tillatt å bruke løse ringer. – Hver gang det er blitt byttet sagblad, må maskinen kontrolleres og eventuelt stilles inn på nytt i henhold til bruksanvisningen. Vedlikehold og pleie – Reparasjoner og slipearbeider skal kun ut føres på Festools kundeserviceverksteder eller av andre fagfolk. – Konstruksjonen av verktøyet skal ikke en dres. – Fjern harpiks fra verktøyet regelmessig og rengjør det regelmessig (rengjøringsmid del med pH-verdi mellom 4,5 og 8). – Sløve skjær på fastspenningsflaten kan et terslipes inntil en minste skjærtykkelse på 1 mm. – Rissesagbladet kan ikke etterslipes. – Verktøyet skal kun transporteres i egnet emballasje – fare for personskade!

Bruk egnet personlig verneutstyr: Hørsel svern, vernebriller, støvmaske ved støvete arbeid. – Når du arbeider, kan det dannes skadelig/ giftig støv (for eksempel fra blyholdig ma ling, enkelte treslag eller metaller). Berø ring eller innånding av dette støvet kan ut gjøre en fare for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land. – Av helsemessige årsaker bør du bruke ån dedrettsvern. I lukkede rom må du sørge for tilstrekkelig lufting og koble til en støv suger. – Dette elektroverktøyet må ikke monteres i et arbeidsbord. Montering i arbeidsbord fra andre produsenter eller hjemmelagde ar beidsbord kan føre til at elektroverktøyet blir mindre sikkert å bruke. Det kan føre til alvorlige ulykker. – Kontroller om komponentene i huset har skader som revner eller rissdannelser. Få Norsk 142reparert skadde deler før elektroverktøyet brukes. – Bruk søkeutstyr for å lokalisere skjulte ledninger/rør eller henvend deg til din strøm-, vann- eller gassleverandør. Der som verktøyet kommer i kontakt med en strømførende ledning, kan dette føre til brann og elektrisk støt. Skader på gassled ninger kan føre til eksplosjoner. Boring i vannrør kan føre til materielle skader. – Ikke løft eller bær elektroverktøy etter ledningen.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sik kerhetsmessige årsaker ta hensyn til følgende: – Bruk vernebriller! – Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom. – Bruk et aluminiumsagblad. – Lukk kontrollvinduet. – Koble til en jordfeilbryter (FI, PRCD) opp strøms. – Ved saging av plater må du smøre med pe troleum. Tynnveggede profiler (inntil 3 mm) kan bearbeides uten smøring.

2.6 Støyemisjonsverdier

= 90 dB(A) Lydeffektnivå L

= 101 dB(A) Usikkerhet K = 3 dB FORSIKTIG Støy under arbeidet Hørselsskadelig ► Bruk hørselvern. Svingningsemisjonsverdi a

(vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841: Saging av tre

De angitte emisjonsverdiene (vibrasjon, støy) – brukes til å sammenligne maskiner, – men kan også brukes til en foreløpig vur dering av vibrasjons- og støybelastning ved bruk, – og representerer de viktigste bruksområ dene for elektroverktøyet. FORSIKTIG Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsem ne som bearbeides. ► Den faktiske belastningen under den totale arbeidssyklusen må evalueres. ► Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren. 3 Riktig bruk Dykksagene er konstruert for saging av treverk, trelignende materialer, gips- og sementbundet fiberstoff samt plast. Med Festools spesialsag blad for aluminium kan maskinene også brukes til saging av aluminium. Du må ikke sage i asbestholdige materialer. Ikke bruk kappe- eller slipeskiver. Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

Rissesagbladet skal bare aktiveres i kombina sjon med styreskinner og ved bearbeiding av – tre og trelignende materialer – plast i form av belegg eller som massivt materiale

[1-1] Kjeve [1-2] Turtallsregulering [1-3] Knapp KickbackStop-funksjon OFF. [1-4] Status-LED KickbackStop-funksjon [1-5] Håndtak [1-6] Hendel til verktøyskifte [1-7] Innkoblingssperre [1-8] Av/på-bryter [1-9] Avsugsstuss [1-10] Vridere for vinkelinnstilling [1-11] Kabelføring [1-12] Strømledning [1-13] Start-/sluttposisjon sagblad (begge sider) [1-14] Hendel for ren rissestilling [1-15] Todelt skala for skjæredybdeanlegg (med/uten styreskinne) [1-16] Innstillingsskrue for skjæredybde for etterslipte sagblad [1-17] Skjæredybdeanlegg [1-18] Vinkelskala [1-19] Snittindikator [1-20] Kontrollvindu/sponbeskyttelse [1-21] Kil [1-22] Beskyttelsesdeksel

[1-23] Knapp spindelstopp rissesagblad [1-24] Dreiebryter skjærebredde/skjære dybde rissesagblad [1-25] Dreiebryter sideveis justering risses agblad [1-26] Hendel for å aktivere/deaktivere ris sesagblad Bildene det henvises til, finnes foran og bak i bruksanvisningen. Norsk 144Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med. 6 Igangsetting ADVARSEL Ikke tillatt spenning eller frekvens! Fare for ulykker ► Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet. ► I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivel sen 120 V / 60 Hz. Maskinen må alltid slås av før du kobler til og tar ut strømledningen! Bruk bare styreskinner som har en splintbe skyttelse som er sagd inn med dette apparatet (se kapittel 12.2). Ved utlevering er rissesagbladet ikke ju stert etter hovedsagbladet. Still inn risses agbladet før første gangs bruk (se kapit tel 8, i rekkefølgen 8.4/ 8.5).

Laminat, mineralske bygningsmateria ler 4–6 Gipsplater og sementspon- og fiberpla ter 1–3 Aluminiumsplater og -profiler inntil 15 mm 4–6 Kunststoff, fiberforsterket kunststoff (glassfiberkunststoff), papir og vevet materiale 3–5 Akrylglass 4–5 Overbelastningsvern Dersom maskinen utsettes for ekstrem belast ning, vil motoren beskyttes mot skader av et elektronisk overbelastningsvern. Da stanser motoren og starter ikke igjen før den er avla stet. Maskinen må slås på på nytt når den skal tas i bruk igjen. Brems Sagen har en elektronisk brems. Etter utkob ling bremses sagbladet elektronisk ned til still stand i løpet av ca. 2 sekunder. ADVARSEL! Rissesagbladet har ingen elektro nisk bremse og fortsetter å gå ca. 2 sekunder etter at sagen slås av. Temperatursikring Ved for høy motortemperatur reduseres strøm forsyningen og turtallet. Elektroverktøyet fort setter med redusert effekt for å muliggjøre rask avkjøling via motorventilasjonen. Etter av kjølingen starter elektroverktøyet automatisk igjen.

7.2 Stille inn skjæredybde

Kuttedybden kan stilles inn fra 0 ‑ 62 mm på dybdeanlegget [3-1]. Nå kan sagaggregatet trykkes ned til angitt skjæredybde. Skjæredybde uten styreskinne maks. 62 mm +FS Skjæredybde med styreskinne maks. 57 mm Norsk 1457.3 Stille inn skjærevinkel Mellom 0° og 45° ► Åpne vriderne [4-1]. ► Sving sagaggregatet til ønsket skjærevin kel [4-2]. ► Lukk vriderne [4-1]. De to stillingene (0° og 45°) er stilt inn fra fabrikk og kan etterjusteres av kundeser vice. Skyv kontrollvinduet [1-20] til øverste po sisjon ved vinkelkutt!

Festool-sagblader er merket med en fargelagt ring. Fargen på ringen angir hvilket materiale sagbladet egner seg for. Vær obs på de påkrevde sagdatabladene (se ka pittel 3.2). Farge Materiale Symbol Gult Treverk Rødt Laminat, mineralske bygningsmaterialer HPL/TRESPA

Grønt Gipsplater og sements pon- og fiberplater Blått Aluminium, plast "$3:-

7.5 Bytte sagblad [5]

ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen! FORSIKTIG Fare for personskader på grunn av varmt og skarpt innsatsverktøy ► Ikke bruk sløvt eller defekt verktøy. ► Bruk hansker ved håndtering av innsat sverktøy. Ta ut sagbladet ► Sving sagen til 0°-stilling før skifte av sag blad og still inn maksimal skjæredybde. ► Legg hendelen [5-3] helt ned. Hendelen må kun betjenes mens sagen er i ro! ► Trykk sagaggregatet nedover til det smek ker på plass. ► Legg sagen på siden på et fast underlag. Sagbladsiden skal peke opp. ► Åpne skruen [5-5] med unbrakonøkke len [5-2]. ► Ta ut sagbladet [5-8]. Rengjøre følerenhet ADVARSEL! Dersom følerenheten blir tilsmus set, kan dette ha negativ innvirkning på Kick backStop-funksjonen og hindre bremsing av sagbladet. ► Hold sagaggregatet fast i håndtaket, lukk hendelen [5-3] og trykk sagaggregatet helt ned. ► Åpne hendelen [5-3] på nytt og la sagaggre gatet gå i lås. ► Rengjør følerenheten [5-9] med blåsing el ler en pensel. Innsetting av sagblad ADVARSEL! Kontroller om skruer og flens er tilsmusset, og sørg for at det bare brukes rene, skadefrie deler! ► Hold sagaggregatet fast i håndtaket og legg hendelen [5-3] helt ned. ► Trykk sagaggregatet nedover til det smek ker på plass. ► Sett i et nytt sagblad. ADVARSEL! Rotasjonsretningen på sagbla det [5-7] og sagen [5-4] må stemme over ens! Hvis ikke, kan det oppstår alvorlige personskader. ► Sett i den ytre flensen [5-6] slik at tappene griper inn i utsparingen på den indre flen sen. ► Trekk skruen [5-5] godt til. ► Hold sagaggregatet fast i håndtaket, lukk hendelen [5-3] og før sagaggregatet opp igjen.

Rissesagbladet må justeres etter hovedsagbla det. Arbeidsresultatet påvirkes av mange for skjellige faktorer. Kontroller derfor rissesag bladets plassering med prøvekutt før det egent lige kuttarbeidet. ► Still inn riktig klaring mellom sag og styre skinne (se kapittel 12.2). Dette er viktig for et presist kutt. ► Still inn ønsket skjæredybde for hovedsag bladet (se kapittel 7.2).(Anbefaling: For at du skal få god kantkvalitet på undersiden av arbeidsstykket, bør tennene stikke ut med minst 12 mm.) ► Gjennomfør et prøvekutt med aktivert ris sesagblad med lav rissedybde. ► Still inn sideveis justering (se kapittel 8.4) til rissesporet flukter med kuttet til hovedsag bladet. Kontroller med ytterligere prøve kutt. ► Still inn skjærebredden til rissesporet etter den på hovedsagbladet (se kapittel 8.5). Og så her er det absolutt nødvendig å gjennom føre prøvekutt. ► Gjenta de to forutgående trinnene inntil øn sket kutteresultat oppnås. Foreta alltid prøvekutt på minst 20 ‑ 30 cm i arbeidsstykket. I starten av lengekuttet kan rissedybden være dypere og rissespo ret dermed bredere enn i den videre delen av arbeidsstykket.

8.2 Aktivere/deaktivere rissesagblad [7]

Aktivere (ON) ► Vri hendelen for aktivering/deaktivering av rissesagbladet [7-1] helt opp til stopp. Når hovedaggregatet dykker, dykker også ris sesagbladet. Deaktivere (OFF) ► Vri hendelen for aktivering/deaktivering av rissesagbladet [7-1] 90° nedover. Hovedaggregatet dykker ned uten rissesagbla det. Den opprinnelige dybde- eller breddeinn stillingen beholdes.

8.3 Aktivere/deaktivere ren rissestilling [8]

Aktivere ► Sving hendelen helt til stopp mot høyre ren rissestilling [8-1]. Hovedsagbladet blokkeres mot neddykking. Hovedsagbladet dreier sammen med ris sesagbladet. Deaktivere ► Sving hendelen helt til stopp mot venstre for ren rissestilling [8-1]. Hovedsagbladet sager med innstilt skjæredyb de.

8.4 Stille inn sideveis justering [9]

Kuttet til rissesagbladet må justeres i midten av kuttet til hovedsagbladet. ► Still inn sideveis justering med vride ren [9-1]. Dreie med klokken (R): Risseenheten beve ger seg bort fra styreskinnen. En omdreining: – 0,5 mm aksial vei Et hakk: – 0,025 mm aksial vei Norsk 1478.5 Stille inn skjærebredde (skjæredybde) for rissesagbladet [10] Rissesagbladet har en konisk skjæ retann. Derfor styres skjærebred den av skjæredybden. ► Still inn skjærebredde med dreiebryte ren [10-1]. Drei med klokken (+): Skjærebredden og skjæredybden øker. En omdreining: – Endre skjærebredde: 0,32 mm – Endre skjæredybde: 1,3 mm Et hakk: – Endre skjærebredde: 0,025 mm – Endre skjæredybde: 0,1 mm Anbefaling: Skjærebredden skal stilles inn bare minimalt bredere enn skjærebredden til hovedsagbladet.

► Skyv kontrollvinduet [1-20] helt ned ved ar beider med rissesagbladet. Støv som oppstår på rissesagbladet, blir ledet til avsuget. 9 Arbeide med elektroverktøyet Under arbeidet skal alle nevnte sikker hetsanvisninger og reglene nedenfor overholdes: Før start – Hver gang før bruk må du kontrollere om drivenheten med sagbladet svinges pro blemfritt og fullstendig tilbake opp i ut gangsstillingen i beskyttelseshuset. Ikke bruk sagen dersom øvre endeposisjon ikke er sikret. Den svingbare drivenheten må aldri klemmes fast eller fikseres på en be stemt skjæredybde. Da vil ikke sagbladet være beskyttet. – Hver gang før bruk må du kontrollere at dykkanordningen fungerer som den skal. Maskinen må kun brukes dersom dykkan ordningen fungerer forskriftsmessig. – Kontroller at sagbladet sitter godt. – Hver eneste gang sagen skal brukes, må du først sjekke KickbackStop-funksjonen (se kapittel 10.5). – Før du begynner å arbeide, må du forsikre deg om at vrideren [1-10] er strammet. – Påse at avsugsslangen og strømledningen ikke setter seg fast over hele sagkuttet, hverken til arbeidsemnet, arbeidsemnets underlag eller farepunkter på gulvet. – Legg strømledningen inn i kabelførin gen [1-11] for å unngå at strømledningen blir skadet på skarpe kanter på arbeidsem net. – Legg på arbeidsemnet slik at det ligger rett og uten spenning. Under arbeidet – Ved bruk uten styreskinne MÅ rissesag bladet være deaktivert! Ved bruk uten sty reskinne er det fare for at sagen kan beve Norsk 148ge seg uventet forover. Den større skjære dybden på rissesagbladet fører til skade på arbeidsemnet, og motoren kan bli overbe lastet. – Sørg for at sagens bordplate alltid ligger helt på under arbeidet. – Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene [1-5]. Dette er en forutsetning for nøyaktig arbeid og absolutt nødvendig for dykkutt. Dykk sakte og jevnt ned i ar beidsemnet. – Elektroverktøyet må være slått på når du fører det mot emnet. – Skyv alltid sagen forover [16-2], trekk den aldri bakover mot deg. – Ved å tilpasse fremføringshastigheten unn går du at skjærene på sagbladet blir varme og ved saging av plast unngår du at plasten smelter. Jo hardere materiale som skal sages, desto mindre bør fremføringshastig heten være. – Ikke legg sagen på arbeidsbenken eller gulvet uten at sagbladet er helt omsluttet av skjermen.

Aktivering av innkoblingssperren låser opp inn dykkingsinnretningen. ► Skyv innkoblingssperren [1-7] oppover og trykk på Av/på-bryteren [1-9] (trykke = PÅ / slippe = AV). Sagaggregatet kan beveges nedover. Dermed kommer sagbladet ut av verneskjermen.

9.3 Saging etter riss

Skjæreviseren [12-2] viser kuttforløpet ved 0°- og 45°-kutt (uten føringsskinne).

9.4 Saging av utsnitt

Sett maskinen med fremre del av arbeidsbordet på emnet, slå på maskinen, trykk ned til innstilt skjæredybde og skyv forover i sagretningen.

9.6 Sage med rissesagblad

Rissesagbladet skjærer igjennom overflaten på arbeidsemnet før og litt bredere enn hovedsag bladet. Dermed kommer hovedsagbladet ikke i kontakt med overflaten på arbeidsemnet, og man unngår oppflising. ADVARSEL Fare for personskade Ved saging med rissesagblad blir det ek stremt skarpe skjærekanter på arbeidsem net. Disse innebærer kuttfare for fingre, strømledninger osv. ► Ikke ta på skjærekanten. ► Hold alltid strømledningen unna skjære kanten. Norsk 149FORSIKTIG Fare for personskade på grunn av roterende rissesagblad Ved feil på hovedaggregatet (f.eks. overbe lastning) kan det forekomme at hovedsag bladet står stille, mens rissesagbladet fort setter å gå. ► Ta aldri inn i området for sagbladene så lenge sagen fortsatt er koblet til strøm men. ► Plasser styreskinnen og still inn riktig kla ring. ► Kontroller rissesagbladets plassering med et prøvekutt før den egentlige kuttingen be gynner (se kapittel 8.1). ► Sag med anbefalt matehastighet på 2– 4 m/min (ved et snitt på 1 m tilsvarer dette en tid på ca. 15–30 sekunder). For å få høyest nivå av nøyaktighet bør du ikke arbeide med sammenkoblede styre skinner. 10 KickbackStop

10.1 KickbackStop-funksjon

ADVARSEL Fare for personskade KickbackStop-funksjonen garanterer ikke fullstendig beskyttelse ved rekyl. ► Du må alltid jobbe konsentrert og følge alle sikkerhetsanvisninger og advarsler. Rekyl under arbeidet kan føre til at sagen hever seg utilsiktet. Kilen [13-1] registrerer at sagen hever seg uønsket (rekyl) fra arbeidsemnet eller skinnen under arbeidet og utløser en hurtigbremsing av sagbladet (bilde 13A). Dermed reduseres faren for rekyl. Det kan imidlertid ikke utelukkes helt. Status LED KickbackStop-funksjon Farge Betydning Grønt KickbackStop-funksjonen er akti vert. Oransje KickbackStop-funksjonen er deak tivert. Farge Betydning Blinker oransje KickbackStop-funksjonen er ikke aktivert. Sagen ble startet før kilen ble tryk ket på arbeidsemnet eller en styre skinne. Sagens bordplate ligger ik ke helt på. Når sagen er satt på helt, skifter LED-en til grønt. Dersom dette ik ke skjer, må du sjekke Kickback Stop-funksjonen (se kapittel 10.5) Blinker rødt KickbackStop-funksjonen er utløst.

10.2 KickbackStop-funksjonen kan utløses

utilsiktet Ved arbeid uten styreskinne på et ujevnt ar beidsemnet kan KickbackStop-funksjonen utlø ses utilsiktet (bilde 13B). Kilen [13-1] føler seg langs arbeidsemnet. Ved en fordypning i arbeidsemnet vil stillingen på kilen tilsvare stillingen ved heving fra arbeids emnet eller styreskinnen. Dermed utløses KickbackStop-funksjonen. Da kan det være nødvendig å jobbe uten KickbackStop-funksjo nen (se kapittel 10.4).

10.3 Fremgangsmåte etter utløst

KickbackStop-funksjon Utløst av utilsiktet heving (rekyl) ► Finn grunnene til hevingen og rett opp i dem. ► Kontroller om apparatet har skader. ► Kontroller om kilen har skader. ► Kontroller KickbackStop-funksjonen (se ka pittel 10.5). Etter at KickbackStop-funksjonen er blitt util siktet utløst ► Slipp opp av/på-bryteren og vent til Kick backStop-funksjonens status-LED har slut tet å blinke. ► Kontroller om KickbackStop-funksjonen virkelig er blitt utløst utilsiktet (se kapit tel 10.2), eller om det faktisk var rekyl. ► Prøv først å jobbe videre med aktivert Kick backStop-funksjon. KickbackStop-funksjo nen skal kun deaktiveres når du jobber uten skinne og arbeidsemnet er så ujevnt at KickbackStop-funksjonen ville blitt utløst flere (se kapittel 10.4). Norsk 15010.4 Arbeid uten KickbackStop-funksjon ADVARSEL Fare for personskade Når KickbackStop-funksjonen er deaktivert, bremses ikke sagbladet ved utilsiktet he ving. ► Du må kun deaktivere KickbackStop-funk sjonen når du jobber uten skinne og ar beidsemnet er så ujevnt at KickbackStop- funksjonen ville blitt utilsiktet utløst flere ganger. Deaktivere KickbackStop-funksjon ► Trykk på knappen KickbackStop-funksjon OFF. ► Trykk på av/på-bryteren i løpet av 10 sekun der og hold den inne. KickbackStop-funksjonen forblir deaktivert helt til av/på-bryteren slippes opp. KickbackStop-funksjonen kan kun deakti veres før sagen slås på.

10.5 Kontroller KickbackStop-funksjonen

ADVARSEL Det er fare for personskader når sagbladet står ut. ► Foreta en funksjonstest av styreskinnen. ► Før funksjonstesten: – Ta ut sagbladet – Deaktiver rissesagbladet – Still skjæredybden på 0 mm (FS) ► Still skjæredybden på 0 mm (FS). ► Sett apparatet på styreskinnen. ► Slå på apparatet. ► Trykk 4 ganger på knappen KickbackStop- funksjon OFF i løpet av 5 sekunder med minst 0,5 sekunders pause imellom. KickbackStop-funksjonens status-LED blinker vekselvis rødt og grønt. ► I løpet av 15 sekunder ▻ Trykk ned sagaggregatet. ▻ Løft baksiden av apparatet og sett den ned igjen. Du hører et lydsignal, status-LED-en lyser grønt. KickbackStop-funksjonen fungerer feil fritt. Dersom du ikke hører noe lydsignal og status- LED-en ikke skifter til grønt, fungerer ikke KickbackStop-funksjonen feilfritt. ► Kontroller om funksjonkontrollen er blitt utført riktig. ► Rengjør følerenheten bak sagbladet (se Byt te sagblad). Dersom funksjonskontrollen fortsatt ikke gir ønsket resultat, må ikke apparatet brukes mer. Henvend deg til et Festool serviceverksted. 11 Vedlikehold og pleie ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av kontakten før alle ty per vedlikeholds- og reparasjonsarbeid på støvsugeren! ► Alle vedlikeholds- og reparasjonsarbeider som krever at huset åpnes, skal kun gjen nomføres av et autorisert kundeservice- verksted. Kundeservice og reparasjon skal kun utføres av produsenten eller au toriserte verksteder. Nærmeste re presentant eller verksted, se: www.festool.com/service Bruk kun originale Festool-reserve deler! Best.-nr. finner du på: www.festool.com/service EKAT

Vær obs på følgende: ► Skadde verneinnretninger og deler, f.eks. en defekt verktøyskifthendel [1-6], må re pareres eller skiftes ut forskriftsmessig av et godkjent fagverksted, med mindre annet er oppgitt i brusanvisningen. ► Kontroller tilstanden på returfjæren og på se at den fungerer feilfritt. Dette er fjæren som trykker hele drivenheten i den øvre, beskyttede endeposisjonen. ► Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen. ► Støvsug alle åpninger på maskinen for å fjerne splinter og spon fra elektroverktøyet. Du må aldri åpne beskyttelsesskjer men [1-22]. ► Ved arbeid med gips- og fibersementplater må apparatet rengjøres spesielt grundig. Rengjør lufteåpningene på elektroverktøyet og av/på-bryteren med tørr og oljefri tryk kluft. Ellers kan det legge seg gipsholdig støv i huset til elektroverktøyet og på av/på- bryteren, og i kombinasjon med luftfuktig het kan dette støvlaget herdes. Dette kan Norsk 151føre til begrenset funksjon i koblingsmeka nismen.

11.1 Etterslipte sagblader

Ved hjelp av stillskruen [14-1] kan det stilles inn nøyaktig skjæredybde for etterslipte sagbla der. ► Still skjæredybdeanlegget [14-2] på 0 mm (med styreskinne). ► Lås opp sagaggregatet og trykk det helt ned til stopp. ► Skru inn stillskruen [14-1] helt til sagbladet berører arbeidsemnet. Rissesagbladet kan ikke etterslipes, fordi det har diamantfortanning.

Se bilde 15. 12 Tilbehør Bruk bare tilbehør og forbruksmateriale som er godkjent av Festool. Se Festool-katalogen eller www.festool.com. Bruk av annet tilbehør og forbruksmateriell kan føre til at elektroverktøyet blir mindre sikkert å bruke, og bidra til alvorlige ulykker. I tillegg til det beskrevne tilbehøret, tilbyr Fe stool omfattende systemtilbehør som gir deg muligheten til å bruke maskinen din effektivt og på mange områder, f.eks.:

• Vinkelanlegg FS-WA og FS-WA/90°

• Mobilt sag- og arbeidsbord STM 1800

• Multifunksjonsbord MFT/3

12.1 Sagblad, annet tilbehør

For at du skal kunne sage forskjellige materia ler raskt og nøyaktig, tilbyr Festool sagblader til alle bruksområder, og de er spesielt tilpas set din Festool-sag.

Styreskinnene gjør det mulig med presise, rene kutt og beskytter samtidig emneoverflaten mot skader. I kombinasjon med det omfangsrike tilbehøret kan du utføre nøyaktige vinkelkutt, gjæringskutt og tilpasningsarbeider med føringssystemet. Festemuligheten med tvinger [16-5] sørger for godt feste og sikkert arbeid . ► Still inn føringsklaringen på sagbordet på styreskinnen med de to kjevene [16-1]. Sag til splintbeskyttelsen [16-3] før første gangs bruk av styreskinnen: ► Sett maskinens turtall på trinn 6. ► Sett maskinen med hele føringsplaten på den bakre enden av styreskinnen. ► Slå på maskinen. ► Trykk maskinen langsomt nedover til maks. innstilt skjæredybde og sag til hele lengden på splintbeskyttelsen uten å stoppe. Kanten på splintbeskyttelsen svarer nå helt nøyaktig til kuttkanten. Når flisbeskyttelsen skal sages inn, legger du styreskinnen på et stykke tre som kan avses. TSV 60 sager lengre inn i splintbeskyttel sen enn andre Festool dykksager. Splint beskyttelsen må derfor alltid kuttes til med den sagen som styreskinnen skal brukes sammen med. Splintbeskyttelse med rissesagblad Ved saging med rissesagblad brukes splintbe skyttelsen som snittindikator. Det må ikke ar beides uten splintbeskyttelse, fordi styreskin nen ellers ikke ligger ordentlig på og det ikke kan oppnås gode arbeidsresultater.

Kappeskinnen er beregnet på saging av trevirke og platematerialer. Den muliggjør nøyaktige og rene kutt, særlig vinkelkutt kan gjøres enkelt og gjentas nøyak tig. Sagen går automatisk tilbake til utgangs stillingen etter sagingen. Se bruksanvisningen for kappeskinnen FSK 13 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter. I henhold til EU-direktivet om kasserte elektri ske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverk tøy som ikke lenger skal brukes, samles sepa rat og leveres til miljøvennlig gjenvinning. Informasjon om gjenvinningsstasjoner finnes på www.festool.com/recycling . Norsk 152Informasjon om REACH: www.festool.com/ reach 14 Generell informasjon

14.1 Informasjon om personvern
