KÄYTTÖOHJE TSV 60 KEBQ FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

• Elverktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad. Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av elverktyget. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det. Svenska 111Sisällys 1 Tunnukset p. 112
• 2 Turvallisuusohjeet p. 112
• 3 Määräystenmukainen käyttö p. 115
• 4 Tekniset tiedot p. 116
• 5 Laitteen osat p. 116
• 6 Käyttöönotto p. 117
• 7 Pääsahalaitteen asetukset p. 117
• 8 Piirtoterän asetukset p. 119
• 9 Työskentely sähkötyökalulla p. 120
• 10 KickbackStop p. 122
• 11 Huolto ja hoito p. 123
• 12 Lisävarusteet ja tarvikkeet p. 124
• 13 Ympäristö p. 125

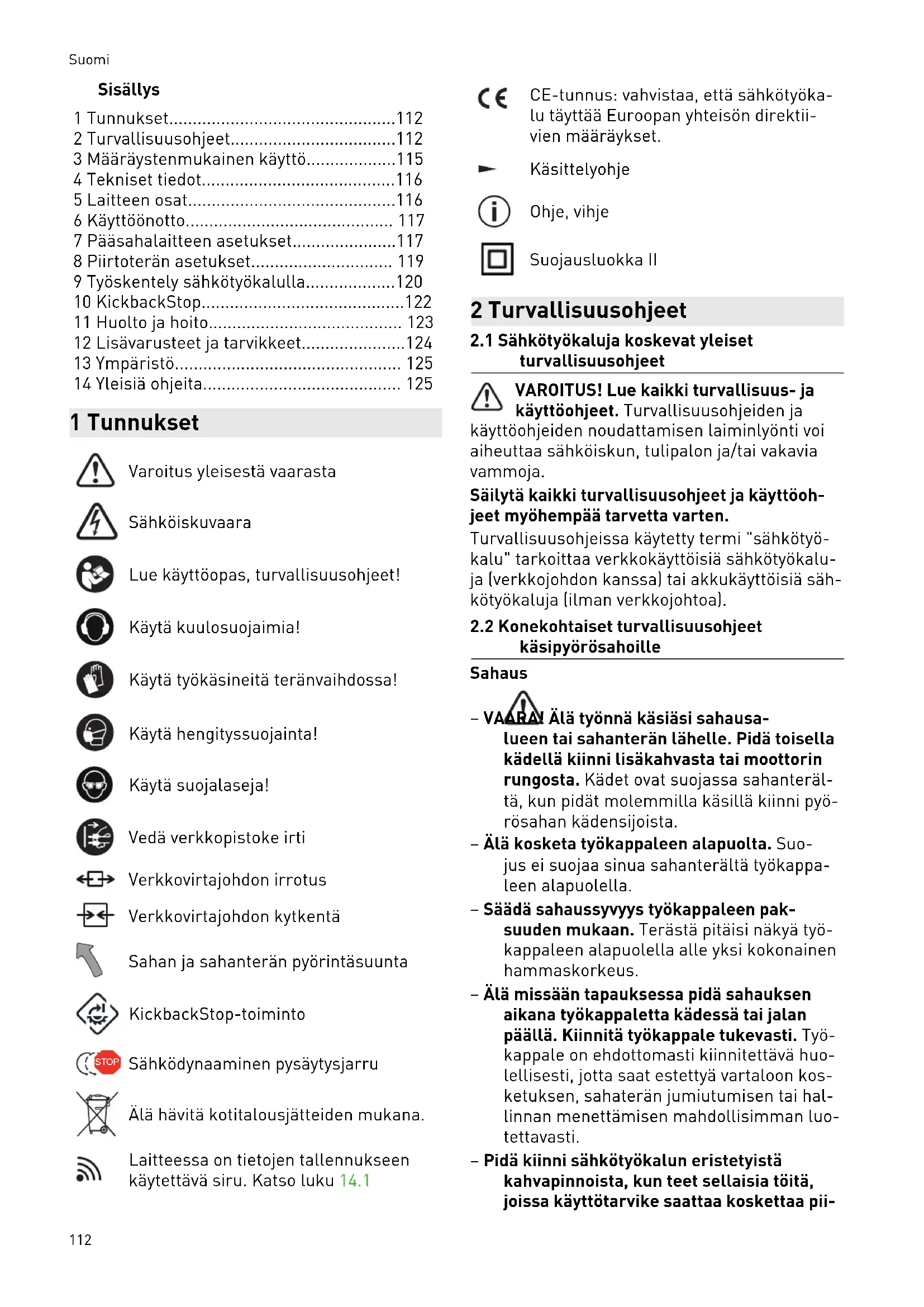

• 14 Yleisiä ohjeita 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä työkäsineitä teränvaihdossa! Käytä hengityssuojainta! Käytä suojalaseja! Vedä verkkopistoke irti Verkkovirtajohdon irrotus Verkkovirtajohdon kytkentä Sahan ja sahanterän pyörintäsuunta KickbackStop-toiminto STOP Sähködynaaminen pysäytysjarru Älä hävitä kotitalousjätteiden mukana. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 14.1 CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Käsittelyohje Ohje, vihje Suojausluokka II 2 Turvallisuusohjeet p. 125

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

käsipyörösahoille Sahaus – VAARA! Älä työnnä käsiäsi sahausa lueen tai sahanterän lähelle. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin rungosta. Kädet ovat suojassa sahanteräl tä, kun pidät molemmilla käsillä kiinni pyö rösahan kädensijoista. – Älä kosketa työkappaleen alapuolta. Suo jus ei suojaa sinua sahanterältä työkappa leen alapuolella. – Säädä sahaussyvyys työkappaleen pak suuden mukaan. Terästä pitäisi näkyä työ kappaleen alapuolella alle yksi kokonainen hammaskorkeus. – Älä missään tapauksessa pidä sahauksen aikana työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale tukevasti. Työ kappale on ehdottomasti kiinnitettävä huo lellisesti, jotta saat estettyä vartaloon kos ketuksen, sahaterän jumiutumisen tai hal linnan menettämisen mahdollisimman luo tettavasti. – Pidä kiinni sähkötyökalun eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike saattaa koskettaa pii Suomi 112lossa olevia sähköjohtoja tai koneen omaan verkkovirtajohtoa. Kosketus jännit teiseen johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun. – Käytä pitkittäissahauksessa aina ohjainta tai suoraa ohjausta reunaa pitkin. Se pa rantaa sahaustarkkuutta ja pienentää sa hanterän jumittumisvaaraa. – Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennu sosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetykseen. – Älä missään tapauksessa käytä vaurioitu neita tai virheellisiä sahanterän kiristys laippoja tai -ruuveja. Sahanterän kiristys laipat ja -ruuvit on suunniteltu varta vasten kyseiselle sahalle ja ne takaavat optimaali sen tehokkuuden ja käyttöturvallisuuden. Takaisku – aiheuttajat ja vastaavat turvalli suusohjeet – Takaisku on äkillinen reaktio, jonka aiheut taa jumittunut tai vinossa oleva sahanterä. Tällöin saha tempautuu hallitsemattomasti irti työkappaleesta ja sinkoutuu käyttäjän suuntaan; – kapenevaan sahausuraan jumittuva sahan terä pysähtyy ja moottorin vääntövoima tempaisee laitteen käyttäjän suuntaan; – vinossa tai väärin sahausurassa olevan sa hanterän takaosan hampaat saattavat ta kertua työkappaleen pintaan, jolloin sahan terä tempautuu irti sahausurasta ja saha sinkoutuu taaksepäin käyttäjän suuntaan. Takaisku johtuu sahan virheellisestä tai epäa sianmukaisesta käytöstä. Sen voi estää sopivilla varotoimenpiteillä, kuten seuraavana on kuvat tu. – Ota molemmin käsin kiinni sahan kädensi joista ja pidä käsivarsia sellaisessa asen nossa, jossa pystyt hallitsemaan takaisku voimia. Seiso aina sahanterän kyljen puo lella, älä missään tapauksessa oleskele samalla linjalla sahanterän sahausuraan nähden. Takaiskun yhteydessä pyörösaha saattaa tempautua taaksepäin. Oikein toi mimalla käyttäjä pystyy kuitenkin hallitse maan takaiskuvoimia. – Jos sahanterä jumittuu tai keskeytät työs kentelyn, vapauta käyttökytkin ja pidä sa haa liikuttamatta työkappaleessa, kunnes sahanterä on pysähtynyt paikalleen. Älä missään tapauksessa yritä irrottaa sahaa työkappaleesta tai vetää sahaa taakse päin, kun sahanterä ei ole vielä pysähty nyt, koska muuten voi tapahtua takaisku. Selvitä ja poista sahanterän jumittumisen syy. – Kun haluat käynnistää työkappaleessa olevan sahan uudelleen, keskitä sahante rä sahausuraan ja tarkista, etteivät sen hampaat ole jumissa työkappaleessa. Jos sahanterä jumittuu, se saattaa tempautua irti työkappaleesta, tai terä voi aiheuttaa ta kaiskun, kun käynnistät sahan uudelleen. – Tue suuret levyt, jotta saat vähennettyä sahanterän jumittumisesta johtuvaa ta kaiskuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea mo lemmilla puolilla, sekä sahausuran läheltä että myös reunoistaan. – Älä käytä tylsiä tai vaurioituneita sahante riä. Jos sahanterien hampaat ovat tylsiä tai vääntyneitä, sahausurasta tulee liian ka pea. Tämä lisää kitkaa ja johtaa sahanterän jumittumiseen ja takaiskuun. – Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos säädöt muut tuvat sahauksen aikana, sahanterä saattaa jumittua ja johtaa takaiskuun. – Noudata erityistä varovaisuutta, kun sa haat seiniin tai muihin piilossa oleviin alu eisiin. Materiaaliin sahaava sahanterä voi jumittua piilossa oleviin osiin ja johtaa ta kaiskuun. Suojuksen toiminta – Tarkasta ennen jokaista käyttökertaa, että suojus sulkeutuu kunnolla. Älä käytä sa haa, jos suojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään ta pauksessa lukitse tai sido suojusta paikal leen, koska tällöin sahanterä olisi suojaa maton. Jos saha putoaa vahingossa lattial le, suojus saattaa vääntyä. Varmista, että suojus liikkuu esteettä ja ettei se kosketa muihin osiin missään sahauskulmassa ja - syvyydessä. – Tarkasta suojuksen jousen kunto ja toimi vuus. Älä ota sahaa käyttöön, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioi tuneet osat, tahmeat likakerrokset tai pu rukertymät hidastavat suojuksen liikettä. – Varmista ei-suorakulmaisesti tehtävässä upotussahauksessa, ettei sahan pohjalevy pääse siirtymään. Sivusuuntainen siirtymi Suomi 113nen saattaa jumittaa sahanterän ja johtaa siten takaiskuun. – Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän. Suoja maton ja edelleen pyörivä sahanterä liikut taa sahaa sahaussuuntaa vastaan ja sahaa kaikkea tielleen osuvaa. Huomioi siksi sa han jälkikäyntiaika. Tunnistuspään [1-21] toiminta (KickbackStop- toiminto) – Puhdista jokaisen teränvaihdon yhteydes sä tunnistusyksikkö [5-9] paineilmalla tai siveltimellä. Tunnistusyksikön lika voi häi ritä KickbackStop-toimintoa ja siten estää sahanterän jarruttamisen. – Älä käytä sahaa, jos tunnistuspää on vään tynyt. Jo pienikin vaurio voi hidastaa sa hanterän jarruttamista.

2.3 Valmiiksi asennettua sahanterää

koskevat turvallisuusohjeet Käyttökohde – Terässä ilmoitettua huippukierroslukua ei saa ylittää / kierroslukualuetta täytyy nou dattaa. – Valmiiksi asennettua sahanterää saa käyt tää vain pyörösahoissa. – Piirtosahanterä on tarkoitettu käytettäväk si vain Festool TSV 60 -sahassa. Se on tar koitettu puun ja puunkaltaisten materiaa lien sekä muovipinnoitteiden tai muoviosien sahaamiseen. – Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantu misvaara terävien terien takia! – Käytä terää käsitellessäsi työkäsineitä, jot ka vähentävät loukkaamisvaaraa ja mah dollistavat tukevan otteen terästä. – Sahanterä täytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty. – Juotetuilla hampailla varustettuja sahante riä ei saa enää käyttää, kun niiden ham maspaksuus on alle 1 mm. – VAROITUS! Teriä ei saa käyttää, jos niissä on näkyviä halkeamia tai tylsiä tai vaurioi tuneita hampaita. Asennus ja kiinnitys – Terät täytyy kiinnittää niin, etteivät ne voi ir rota käytön aikana. – Terien asennuksessa on varmistettava, että terä kiristetään navan tai kiinnityspinnan kohdalta, ja etteivät hampaat kosketa mui hin osiin. – Avaimen pidentäminen jatko-osalla tai lii toksen kiristäminen vasaraniskuilla on kiellettyä. – Kiinnityspinnat täytyy puhdistaa liasta, ras vasta, öljystä ja vedestä. – Kiinnitysruuvit täytyy kiristää valmistajan toimittamien ohjeiden mukaan. – Kun sahanterien reiän halkaisija säädetään työkalun karan halkaisijan kokoiseksi, tä hän saa käyttää vain asennettuja renkaita, esimerkiksi: paikalleen puristettuja tai pi tävästi kiinnitettyjä renkaita. Irrallaan ole via renkaita ei saa käyttää. – Sahanterän vaihdon jälkeen työkalu on tar kistettava ja tarvittaessa säädettävä uudel leen käyttöohjeiden mukaisesti. Huolto ja hoito – Korjaus- ja hiontatöitä saavat tehdä vain Festool-huoltokorjaamot tai valtuutetut ammattilaiset. – Terän rakennetta ei saa muuttaa. – Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8). – Tylsien hampaiden teräsärmät saa teroit taa 1 mm:n minimipaksuuteen asti. – Piirtosahanterää ei saa teroittaa. – Terää saa kuljettaa vain soveltuvassa pak kauksessa - loukkaantumisvaara!

2.4 Lisäturvallisuusohjeet

Käytä soveltuvia henkilönsuojaimia: Kuu losuojaimet, suojalasit, pölysuojain töissä, joissa syntyy pölyä. – Työstön yhteydessä saattaa syntyä tervey delle haitallista / myrkyllistä pölyä (esim. lyijypitoiset maalit, tietyt puulaadut tai metallit). Näiden pölylaatujen koskettami nen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ih misille. Noudata oman maasi voimassaole via turvallisuusmääräyksiä. – Käytä soveltuvaa hengityssuojainta tervey tesi suojelemiseksi. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen järjestelmäimuri. – Tätä sähkötyökalua ei saa asentaa työpöy tään. Sähkötyökalusta saattaa tulla vaaral linen ja se voi johtaa vakaviin onnettomuuk Suomi 114siin, jos se asennetaan toisen valmistajan tai itsetehtyyn työpöytään. – Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Kor jauta vaurioituneet osat ennen sähkötyöka lun käyttöä. – Käytä soveltuvia rakenneilmaisimia piilos sa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai tokselta. Sähkötyökalun kosketus jännitet tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rik koutuminen aiheuttaa esinevahinkoja. – Älä nosta tai kanna sähkötyökalua sähkö johdon varassa.

2.5 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turval lisuussyistä seuraavia toimenpiteitä: – Käytä suojalaseja! – Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin. – Käytä alumiinisahanterää. – Sulje läpinäkyvä suojus. – Kytke eteen vikavirta- (FI-, PRCD-) suoja kytkin. – Levyjä sahattaessa on käytettävä petrolivoi telua, ohutseinäisiä profiileja (maks. 3 mm) voi työstää ilman voitelua.

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

= 101 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841: Puun sahaaminen

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Upotussahat on tarkoitettu puun, puunkaltais ten materiaalien, kipsi- ja sementtisidonnaisten kuitumateriaalien sekä muovien sahaustöihin. Festoolin tarjoamien alumiinille tarkoitettujen erikoissahanterien avulla koneita voi käyttää myös alumiinin sahaustöihin. Asbestipitoisia materiaaleja ei saa sahata. Älä käytä katkaisu- ja hiomalaikkoja. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista.

Piirtoterän saa aktivoida vain käytettäessä oh jainkiskoa ja sahattaessa seuraavia materiaale

– Puu ja puunkaltaiset materiaalit – Muovipinnoitteet tai muoviosat

Työkalussa saa käyttää vain seuraavien tietojen mukaisia sahanteriä: – Standardin EN 847-1 mukaiset sahanterät – Sahanterän halkaisija 168 mm – Sahausuran leveys 1,8 mm – Kiinnitysreikä 20 mm – Terärungon vahvuus 1,2 mm – Soveltuu maks. 9 500 min

kierrosluvulle Seuraavat sahanterät soveltuvat repeilemättö mään sahaamiseen piirtoterän kanssa: – Pyörösahanterä HW 168x1,8x20 WD42 Suomi 115– Pyörösahanterä HW 168x1,8x20 TF52 Käytä piirtosahaukseen vain seuraavien eritte lyjen mukaisia Festool-sahanteriä: – Standardin EN 847-1 mukaiset sahanterät – Sahanterän halkaisija 47 mm – Sahausuran leveys 1,9 - 2,5 mm – Kiinnitysreikä 6,35 mm – Terärungon vahvuus 1,6 mm – Soveltuu maks. 26 000 min

kierrosluvulle Festool-sahanterät ovat standardin EN 847-1 mukaisia. Sahaa vain sellaisia materiaaleja, joille kysei nen sahanterä on tarkoitettu. 4 Tekniset tiedot Upotussaha TSV 60 KEBQ TSV 60 KEB Irrotettava verkkovirtajohto (plug it) ✓ ✕ Tehontarve 1 500 W Kierrosluku 3 000 ‑ 6 800 min

Kallistuskulma 0°-45° Sahaussyvyys kun 0° 0 ‑ 62 mm Sahaussyvyys kun 45° 0 ‑ 45 mm Sahanterän mitat 168 x 1,8 x 20 mm Laitteen mitat (ml. poistoimuliitäntä) (pxlxk) 414 x 180 x 259 mm Paino EPTA-Procedure 01:2014 -ohjeiden mukaan (ilman verkkovir tajohtoa) 6 kg Piirtoterä Tehontarve 190 W 110 V:n versio 150 W Kierrosluku 22 000 - 16 000 min

Suositeltava sahaussyvyys FS-ohjainkiskon kanssa maks. 2,0 mm Sahausuran leveys 1,95 - 2,5 mm 5 Laitteen osat

[1-1] Säätöleuat [1-2] Kierrosluvun säätö [1-3] KickbackStop-toiminto OFF -painike [1-4] KickbackStop-toiminnon tilan LED- valo [1-5] Kahvat [1-6] Käyttötarvikkeen vaihtovipu [1-7] Käynnistyssalpa [1-8] Käynnistyskytkin [1-9] Poistoimuliitäntä [1-10] Kulmasäädön kiertonupit [1-11] Johto-ohjain [1-12] Verkkovirtajohto [1-13] Sahanterien alku-/päätekohta (mo lemmilla puolilla) [1-14] Pelkän piirtosahausasennon säätövi

[1-15] Syvyydenrajoittimen kaksiosainen as teikko (ohjainkiskon kanssa / ilman ohjainkiskoa) [1-16] Sahaussyvyyden säätöruuvi teroitet tuja sahanteriä varten [1-17] Syvyydenrajoitin [1-18] Kulma-asteikko [1-19] Sahauskohdan osoitin [1-20] Läpinäkyvä suojus / purusuojus Suomi 116[1-21] Tunnistuspää [1-22] Suojus

[1-23] Piirtoterän karalukitsimen painike [1-24] Piirtoterän sahausuran leveyden / sa haussyvyyden säätöpyörä [1-25] Piirtoterän sivuttaissiirron säätöpyörä [1-26] Piirtoterän aktivointi-/deaktivointivipu Ilmoitetut kuvat ovat käyttöoppaan alussa ja lo pussa. Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V / 60 Hz. Sammuta työkalu aina ennen verkkovir tajohdon kiinnittämistä tai irrottamista! Käytä vain sellaisia ohjainkiskoja, joiden murto suoja on sahattu sopivan kokoiseksi tämän lait teen kanssa (katso luku 12.2). Toimitustilassa piirtoterää ei ole kohdis tettu pääsahanterään nähden. Säädä piir toterä ennen ensikäyttöä (katso luku 8, seuraavassa järjestyksessä 8.4/ 8.5).

6.1 Plug it -liitäntäiset laitteet

Koskee TSV 60 KEBQ. HUOMIO Plug it -liitäntä voi kuumeta, jos bajonetti kiinnitystä ei ole lukittu kunnolla kiinni Palovammavaara ► Varmista ennen sähkötyökalun käynnistä mistä, että verkkovirtajohdon bajonettikiin nitys on liitetty ja lukittu kunnolla kiinni. Verkkovirtajohdon kiinnitys ja irrotus [1-12] katso kuva [2]. 7 Pääsahalaitteen asetukset VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä!

Kierrosluvun säätö Kierroslukua voi säätää portaattomasti säätö pyörällä [1-2] kierroslukualueen puitteissa (katso Tekniset tiedot). Siten voit säätää opti maalisen sahausnopeuden työstettävän pinnan mukaan. Materiaalikohtainen kierroslukualue Täyspuu (kova, pehmeä) 6 Lastu- ja kovakuitulevyt 3 ‑ 6 Kerrospuu, kimpilevyt, viilulevyt ja pin noitetut levyt

Laminaatti, mineraalimateriaalit 4 ‑ 6 Kipsi- ja sementtisidonnaiset lastu- ja kuitulevyt 1 ‑ 3 Alumiinilevyt ja -profiilit maks. 15 mm 4 ‑ 6 Muovit, kuituvahvisteiset muovit (lasi kuitumuovi), paperi ja kuitu 3 ‑ 5 Akryylilasi 4 ‑ 5 Ylikuormitussuoja Laitteen äärimmäisen ylikuormituksen yhtey dessä elektroninen ylikuormitussuoja suojaa moottoria vaurioilta. Tässä tapauksessa moot tori pysähtyy, ja käynnistyy uudelleen vasta sit ten, kun kuormitusta on kevennetty. Kun kone halutaan ottaa uudelleen käyttöön, se pitää kyt keä uudelleen päälle. Jarru Sahassa on elektroninen jarru. Moottorin sam mutuksen jälkeen elektroninen jarru pysäyttää sahanterän n. 2 sekunnin sisällä. VAROITUS! Piirtoterässä ei ole elektronista jar rua se pyörii sahan sammuttamisen jälkeen vielä noin 2 sekunnin ajan. Lämpösulake Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sähkötyökalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moot Suomi 117tori on jäähtynyt, sähkötyökalun kierrosnopeus nousee jälleen automaattisesti.

7.2 Sahaussyvyyden säätö

Sahaussyvyyden voi säätää 0 ‑ 62 mm syvyyden rajoittimen [3-1] avulla. Sahauslaitetta voi painaa sen jälkeen alaspäin säädettyyn sahaussyvyyteen asti. Sahaussyvyys ilman ohjainkiskoa maks. 62 mm +FS Sahaussyvyys FS-ohjainkiskon kans

7.3 Sahauskulman säätö

0°-45° ► Avaa kiertonupit [4-1]. ► Käännä sahalaite haluamaasi sahauskul maan [4-2]. ► Sulje kiertonupit [4-1]. Molemmat asennot (0° ja 45°) ovat tehda sasetuksia ja tarvittaessa säädättävissä huoltopisteessä. Työnnä kulmasahauksissa läpinäkyvä suojus [1-20] yläasentoon!

7.4 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä ren kaalla. Väri tarkoittaa materiaalia, jolle sahan terä soveltuu. Huomioi tarvittavat sahanterätiedot (katso lu ku 3.2). Väri Materiaali Tunnus Keltai nen Puu Punainen Laminaatti, mineraa limateriaali HPL/TRESPA

Vihreä Kipsi- ja sementtisi donnaiset lastu- ja kuitulevyt Sininen Alumiini, muovi "$3:-

7.5 Sahanterän vaihto [5]

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. Sahanterän irrottaminen ► Käännä saha ennen sahanterän vaihtoa 0°- asentoon ja säädä suurin sahaussyvyys. ► Käännä vipu [5-3] rajoittimeen asti. Liikuta vipua vain sahan ollessa pysäytettynä! ► Paina sahalaite alas niin, että se lukittuu paikalleen. ► Aseta saha kyljelleen tukevan alustan pääl le. Sahanterän puoli ylöspäin. ► Avaa ruuvi [5-5] kuusiokoloavaimella [5-2]. ► Ota sahanterä [5-8] pois. Tunnistusyksikön puhdistaminen VAROITUS! Tunnistusyksikön lika voi häiritä KickbackStop-toimintoa, mikä voi estää sahan terän jarruttamisen. ► Pidä kiinni sahalaitteen kahvasta, sulje vi pu [5-3] ja paina sahalaite alas ääriasen toonsa. ► Avaa vipu [5-3] uudelleen ja anna sahalait teen lukittua. ► Puhdista tunnistusyksikkö [5-9] paineilmal la tai siveltimellä. Sahanterän asennus VAROITUS! Tarkasta ruuvit ja laippa lian varalta ja käytä vain puhtaita ja vauriottomia osia! ► Ota tukeva ote sahalaitteesta ja käännä vi pu [5-3] rajoittimeen asti. ► Paina sahalaite alas niin, että se lukittuu paikalleen. ► Asenna uusi sahanterä. VAROITUS! Sahanterän [5-7] ja sahan [5-4] pyörimissuunnan täytyy olla identtisiä! Tä män ohjeen noudattamisen laiminlyönti voi aiheuttaa vakavia vammoja. ► Asenna ulompi laippa [5-6] niin, että vään tiötapit tarttuvat sisemmän laipan aukkoon. ► Kiristä ruuvi [5-5] pitävästi paikalleen. Suomi 118► Pidä kiinni sahalaitteen kahvasta, sulje vi pu [5-3] ja ohjaa sahalaite takaisin yläasen toonsa.

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Älä missään tapauksessa työskentele il man imuria. ► Noudata maakohtaisia määräyksiä. ► Kun sahaat syöpää aiheuttavia materiaale ja, kytke työkaluun aina sopiva järjestel mäimuri maakohtaisten määräysten mu kaisesti. Älä käytä työkalun pölypussia. Työkalun oma pölynpoisto ► Kiinnitä pölynkeruupussin [6-3] liitäntäkap pale [6-2] kiertämällä oikealle poistoimulii tännän [6-1] kohdalta. ► Tyhjennystä varten irrota pölynkeruupussin liitäntäkappale kiertämällä vasemmalle poistoimuliitännän kohdalta. Suojuksen tukkeutuminen saattaa häiritä tur vallisuustoimintoja. Tukosten välttämiseksi työssä kannattaa käyttää järjestelmäimuria täy dellä imuteholla. Sahattaessa (esim. MDF-levyä) voi muodostua staattista sähkövarausta. Työskentele tässä ta pauksessa järjestelmäimurin ja antistaattisen imuletkun kanssa. Festool-järjestelmäimuri Poistoimuliitäntään [6-1] voi kytkeä Festool- järjestelmäimurin, jonka imuletkun halkaisija on 27/32 mm tai 36 mm (suosittelemme kokoa 36 mm vähäisemmän tukkeutumisvaaran ta kia). Ø 27 imuletkun liitäntäkappale kytketään kul makappaleen [6-4] sisälle. Ø 36 imuletkun lii täntäkappale kytketään kulmakappaleen [6-4] päälle. VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniik ka saattaa vaurioitua. 8 Piirtoterän asetukset VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä!

8.1 Piirtoterän säätäminen

Piirtoterä täytyy kohdistaa pääsahanterän mu kaan. Työtulokseen vaikuttavat monet eri reu natekijät. Tarkista siksi piirtoterän kohdistus ennen varsinaista sahaustehtävää koesahauk silla. ► Säädä asianmukainen sahan ja ohjainkiskon välinen ohjausvälys (katso luku 12.2). Se on tärkeä edellytys tarkalle sahaukselle. ► Säädä haluamasi pääsahanterän sahaussy vyys (katso luku 7.2).(Suositus: jotta työkap paleen alapuolen reunoista saadaan siiste jä, hampaiden tulee ulottua alapintaa alem maksi vähintään 12 mm verran.) ► Suorita koesahaus aktivoidun piirtoterän kanssa vähäisellä piirtosahaussyvyydellä. ► Säädä sivuttaissiirtoa (katso luku 8.4), kun nes piirtosahausura on kohdakkain pääsa hanterän sahausuran kanssa. Tarkista sää tö koesahauksilla. ► Säädä piirtosahausuran leveys pääsahante rän sahausuran mukaiseksi (katso lu ku 8.5). Tässäkin on ehdottomasti tehtävä koesahauksia. ► Toista molempia edeltäviä säätövaiheita, kunnes saat aikaan haluamasi sahaustulok sen. Sahaa koesahauksissa aina vähin tään 20 ‑ 30 cm pituinen ura työkappalee seen. Pitkittäissahauksen alkupäässä piir tosahaussyvyys saattaa olla suurempi, jol loin piirtosahausurasta tulee aloitusosuu della leveämpi kuin työkappaleen loppuo sassa.

8.2 Piirtoterän aktivoiminen/

deaktivoiminen [7] Aktivointi (ON) ► Käännä piirtoterän aktivointi-/deaktivointivi pua [7-1] ylöspäin rajoittimeen asti. Pääsahalaitteen upotessa materiaaliin myös piirtosahanterä uppoaa materiaaliin. Deaktivointi (OFF) ► Käännä piirtoterän aktivointi-/deaktivointivi pua [7-1] 90° verran alaspäin. Pääsahalaite uppoaa materiaaliin ilman piirto sahanterää. Alkuperäinen syvyyden ja sahausuran le veyden asetus pysyy ennallaan. Suomi 1198.3 Pelkän piirtosahausasennon aktivoiminen/deaktivoiminen [8] Aktivointi ► Käännä pelkän piirtosahausasennon säätö vipua [8-1] oikealle rajoittimeen asti. Pääsahanterän uppoaminen estetään. Pääsahanterä pyörii piirtosahauksen aika na. Deaktivointi ► Käännä pelkän piirtosahausasennon säätö vipua [8-1] vasemmalle rajoittimeen asti. Pääsahanterä sahaa asetetulla sahaussyvyydel lä.

8.4 Sivuttaissiirron säätäminen [9]

Piirtosahanterän sahausura täytyy kohdistaa pääsahanterän sahausuran keskelle. ► Tee sivuttaissiirto säätöpyörällä [9-1]. Kierto myötäpäivään (R): piirtoterä siirtyy poispäin ohjainkiskosta. Yksi kierros: – 0,5 mm aksiaalinen matka Yksi lukitusporras: – 0,025 mm aksiaalinen matka

8.5 Piirtoterän sahausuran leveyden

(sahaussyvyyyden) säätäminen [10] Piirtosahanterässä on kartiomainen leikkuuhammas. Siksi sahausuran leveys määräytyy sahaussyvyydestä. ► Säädä sahausuran leveys säätöpyö rän [10-1] avulla. Kierto myötäpäivään (+): sahausuran leveys ja sahaussyvyys suurenevat. Yksi kierros: – Sahausuran leveyden muutos: 0,32 mm – Sahaussyvyyden muutos: 1,3 mm Yksi lukitusporras: – Sahausuran leveyden muutos: 0,025 mm – Sahaussyvyyden muutos: 0,1 mm Suositus: säädä sahausuran leveys vain hieman leveämmäksi pääsahanterän sa hausuran leveyteen verrattuna.

8.6 Piirtosahanterän vaihtaminen [11]

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. Piirtosahanterän irrottaminen ► Piirtoterän aktivoiminen (katso luku 8.2). ► Käännä terän vaihtovipu [11-1] rajoittimeen asti. ► Aseta saha kyljelleen tukevan alustan pääl le. Sahanterän puoli ylöspäin. ► Pidä karalukitsinta [11-2] painettuna. Avaa ruuvi [11-5] pienellä kuusiokoloavai mella [11-3] (vasenkierteinen). ► Irrota piirtosahanterä [11-7]. Piirtosahanterän asentaminen VAROITUS! Tarkista ruuvi [11-5] lian varalta. Käytä vain puhtaita ja ehjiä osia! ► Asenna uusi sahanterä. Tekstillä merkitty puoli ylöspäin. VAROITUS! Sahanterän [11-6] ja sa han [11-4] pyörimissuunnan täytyy olla identtisiä! Tämän ohjeen noudattamisen lai minlyönti voi aiheuttaa vakavia vammoja. ► Pidä karalukitsinta [11-2] painettuna. Asenna ruuvi [11-5] ja kiristä se pienellä kuusiokoloavaimella [11-3] (vasenkiertei nen).

8.7 Pölynpoisto piirtoterästä

► Siirrä läpinäkyvä suojus [1-20] kokonaan alas, kun työskentelet piirtoterän kanssa. Piirtoterän sahanpurut johdetaan pölynpois toon. 9 Työskentely sähkötyökalulla Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia määräyksiä: Suomi 120Ennen aloitusta – Tarkasta ennen jokaista käyttökertaa, että käyttökoneisto kääntyy sahanterän kanssa moitteettomasti ja täydellisesti takaisin ylös lähtöasentoonsa suojakoteloon. Älä käytä sahaa, jos se ei siirry luotettavasti ylempään ääriasentoonsa. Älä missään ta pauksessa kiinnitä tai lukitse kääntyvää käyttökoneistoa tiettyyn sahaussyvyyteen. Muuten sahanterä on esillä suojaamatto mana. – Tarkasta ennen jokaista käyttökertaa upo tusmekanismin toiminta ja käytä työkalua vain, kun se toimii asianmukaisesti. – Tarkasta sahanterän kunnollinen kiinnitys. – Tarkasta KickbackStop-toiminto ennen sa han jokaista käyttökertaa (katso luku 10.5). – Varmista ennen töiden aloittamista, että kiertonuppi [1-10] on kiristetty pitävästi paikalleen. – Varmista, ettei poistoimuletku tai verkko virtajohto voi takertua missään sahausvai heessa työkappaleeseen, työkappalealus taan tai lattian vaarakohtiin. – Ripusta verkkovirtajohto johto-ohjai meen [1-11], jotta terävät työkappalereu nat eivät vaurioita verkkovirtajohtoa. – Aseta työkappale jännityksettömään ja ta saiseen asentoon. Sahaustyössä – Ohjainkiskoa käytettäessä piirtoterä täy tyy ehdottomasti deaktivoida! Ohjainkiskoa käytettäessä saha saattaa liikkua odotta mattomasti eteenpäin. Tällöin piirtoterän suurempi sahaussyvyys vaurioittaa työkap paletta ja moottori saattaa ylikuormittua. – Aseta sahan pöytälevy aina kokonaan pin taa vasten. – Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois ta [1-5]. Tämä on ehdottoman tärkeää, jot ta työskentely ja upotussahaus sujuu tar kasti. Upota sahanterä hitaasti ja tasaisesti työkappaleeseen. – Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä. – Työnnä sahaa aina eteenpäin [16-2], älä missään tapauksessa vedä sitä taaksepäin itseäsi kohti. – Sahaa sopivalla vauhdilla, niin että saat es tettyä sahanteräsärmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mi tä kovempaa sahattava materiaali on, sitä hitaammin kannattaa sahata. – Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän kokonaan.

9.1 Varoitusäänimerkit

Varoitusäänimerkit kuuluvat seuraavissa käyt tötilanteissa: Äänimerkki Aiheuttaja Toimenpide Piippaa kerran. Laitteen ylikuormi tus Vähennä laitteen kuormitusta. Piippaa jatkuvas ti. Piirtoterä on viallinen Deaktivoi piirto terä. Ota yhteys Festool-huoltoon tai jälleenmyy jään.

9.2 Kytkeminen päälle / pois päältä

Käynnistyssalpaa painamalla avaat upotusme kanismin lukituksen. ► Työnnä käynnistyssalpa [1-7] ylös ja paina käynnistyskytkintä [1-9] (paina = päälle / vapauta = POIS PÄÄLTÄ). Sahalaitetta voi liikuttaa alaspäin. Tässä yhtey dessä sahanterä tulee esiin suojuksesta.

9.3 Sahaaminen viivaa pitkin

Sahausuran osoitin [12-2] näyttää 0°- ja 45°- sahauksissa (ilman ohjainkiskoa) sahauksen kulkulinjan.

9.4 Palojen sahaaminen

Laita kone sahauspöydän etumainen osa edellä työkappaleelle, käynnistä kone, paina säädetyl le sahaussyvyydelle ja työnnä eteenpäin sa haussuuntaan.

9.5 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussa hauksessa on ehdottomasti noudatettava seuraavia ohjeita: – Aseta koneen sahauspöydän takareuna ai na tukevaa rajoitinta vasten. – Aseta kone ohjainkiskolla tehtävissä töissä takaiskujarrua FS-RSP (lisätarvike) [16-4] vasten, joka lukitaan ohjainkiskoon. Menettelyohjeet ► Aseta kone työkappaleen päälle ja tue se rajoittimeen (takaiskujarru). ► Käynnistä kone. ► Paina konetta hitaasti alaspäin säädettyyn sahaussyvyyteen ja työnnä sitä eteenpäin sahaussuuntaan. Suomi 121Merkit [12-1] osoittavat suurimmassa sahaus syvyydessä ja ohjainkiskoa käytettäessä sahan terän (Ø 168 mm) etumaisen ja takimmaisen sahauskohdan. Upotussahaukset piirtoterän kanssa Joissakin tapauksissa sahaus on mahdollisesti tehtävä kaksivaiheiheisesti, jolloin ensimmäi nen sahaus tehdään vain piirtoterällä (katso lu ku 8.3) ja toinen sahaus työkappaleen katkaise valla pääsahanterällä. Tässä tapauksessa piir toterä tulee deaktivoida pääsahanterällä tehtä vässä katkaisussa (katso luku 8.2).

9.6 Sahaaminen piirtoterän kanssa

Piirtoterä leikkaa työkappaleen yläpintaan hie man leveämmän uran pääsahanterään verrat tuna. Tämän ansiosta pääsahanterä ei kosketa enää yläpintaan, mikä estää repeilyä. VAROITUS Loukkaantumisvaara Piirtoterällä sahatussa työkappaleessa on äärimmäisen terävät sahausreunat. Niiden takia on sormien, verkkovirtajohdon yms. viiltovaara. ► Älä koske sahausreunaan. ► Pidä verkkovirtajohto aina etäällä sahaus reunasta. HUOMIO Loukkaantumisvaara pyörivän piirtosahan terän takia Pääsahalaitteen toimintahäiriötapauksessa (esim. ylikuormituksessa) on mahdollista, että pääsahanterä seisoo paikallaan, vaikka piirtosahanterä pyörii edelleen. ► Älä missään tapauksessa koske sahante riin, kun saha on kytkettynä verkkovirtaan. ► Kiinnitä ohjainkisko ja säädä asianmukainen välys. ► Tarkista piirtoterän kohdistus ennen varsi naista sahaustehtävää asianmukaisilla koe sahauksilla (katso luku 8.1). ► Sahaa suositellulla 2–4 m/min etenemisno peudella (tämä vastaa 1 metrin sahausmat kaa noin 15–30 sekunnissa). Kun työssä edellytetään suurinta tarkkuut ta, älä työskentele yhteenkytkettyjen oh jainkiskojen kanssa. 10 KickbackStop

10.1 KickbackStop-toiminto

VAROITUS Loukkaantumisvaara KickbackStop-toiminto ei voi estää takaiskua sataprosenttisen varmasti. ► Työskentele aina keskittyneesti ja noudata kaikkia turvallisuusohjeita ja varoituksia. Työskentelyn aikana tapahtuva takaisku saattaa nostaa sahan tahattomasti ylös. Tunnistuspää [13-1] tunnistaa työskentelyn ai kana sahan tahattoman nousun työkappaleesta tai kiskosta (takaisku) ja laukaisee sahanterän pikajarrutuksen (kuva 13A). Siten se vähentää takaiskuvaaraa. Se ei voi kui tenkaan estää sitä sataprosenttisen varmasti. KickbackStop-toiminnon tilan LED-valo Väri Merkitys Vihreä KickbackStop-toiminto on aktivoi tu. Oranssi KickbackStop-toiminto on deakti voitu. Vilkkuu oranssina KickbackStop-toiminto ei ole akti voitu. Saha on käynnistetty ennen kuin tunnistuspää on painettu työkap paletta tai ohjainkiskoa vasten. Sahan pöytälevy ei ole kokonaan alustaa vasten. LED-valo vaihtuu vihreäksi, kun saha on painettu kokonaan alus taa vasten. Jos näin ei tapahdu, tarkasta KickbackStop-toiminto (katso luku 10.5) Vilkkuu punaise

laukeaminen KickbackStop-toiminto saattaa laueta, jos työs kentelet ilman ohjainkiskoa ja sahaat epäta saista työkappaletta (kuva 13B). Tunnistuspää [13-1] seuraa työkappaleen pin taa. Työkappaleen syvennyskohta vastaa asen toa, jossa tunnistuspää tunnistaa sahan nouse misen työkappaleesta tai ohjainkiskosta. Siksi KickbackStop-toiminto laukeaa. Tällöin sahaus Suomi 122työ pitää mahdollisesti tehdä ilman KickbackS top-toimintoa (katso luku 10.4).

10.3 Menettely KickbackStop-toiminnon

lauettua Lauennut työkalun tahattoman nousun takia (takaisku) ► Tutki ja poista sahan nousemisen syyt. ► Tarkasta laite vaurioiden varalta. ► Tarkasta tunnistuspää vaurioiden varalta. ► Tarkasta KickbackStop-toiminto (katso luku 10.5). KickbackStop-toiminnon tahattoman laukeam isen jälkeen ► Vapauta käynnistys-/sammutuskytkin ja odota, kunnes KickbackStop-toiminnon tilan LED-valo ei enää vilku. ► Tarkasta, onko todellakin kyse KickbackS top-toiminnon tahattomasta laukeamisesta (katso luku 10.2) vai sittenkin takaiskusta. ► Yritä seuraavaksi jatkaa työskentelyä akti voidun KickbackStop-toiminnon kanssa. Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toi minnon laukeamaan monta kertaa (katso luku 10.4).

10.4 Työskentely ilman KickbackStop-

toimintoa VAROITUS Loukkaantumisvaara Jos KickbackStop-toiminto on deaktivoitu, sahanterää ei jarruteta tahattomassa nousu tilanteessa. ► Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toi minnon laukeamaan monta kertaa tahatto masti. KickbackStop-toiminnon deaktivointi ► Paina KickbackStop-toiminto OFF -painiket ta. ► Paina käynnistys-/sammutuskytkintä 10 se kunnin sisällä ja pidä sitä pohjaan painettu na. KickbackStop-toiminto pysyy deaktivoituna käynnistys-/sammutuskytkimen seuraavaan vapautukseen asti. KickbackStop-toiminnon voi deaktivoida vain ennen sahan käynnistämistä.

10.5 KickbackStop-toiminnon tarkastaminen

VAROITUS Loukkaantumisvaara esillä olevan sahante rän takia. ► Tee toimintatarkastus ohjainkiskolla. ► Ennen toimintatarkastusta: – Irrota sahanterä, – Deaktivoi piirtoterä, – Säädä sahaussyvyydeksi 0 mm (FS). ► Säädä sahaussyvyydeksi 0 mm (FS). ► Aseta laite ohjainkiskolle. ► Kytke laite päälle. ► Paina KickbackStop-toiminto OFF -painiket ta 5 sekunnin sisällä 4 kertaa vähintään 0,5 sekunnin väliajoin. KickbackStop-toiminnon tilan LED-valo vilkkuu vuorotellen punaisena ja vihreänä. ► 15 sekunnin sisällä ▻ Paina sahalaitetta alaspäin. ▻ Nosta laitteen takaosaa ja laske se ta kaisin alas. Laite antaa äänimerkin, tilan LED-valo palaa vihreänä. KickbackStop-toiminto on kunnossa. Jos laite ei anna äänimerkkiä ja tilan LED-valo ei vaihdu vihreäksi, KickbackStop-toiminto on epäkunnossa. ► Tarkasta, onko toimintatarkastus suoritettu oikein. ► Puhdista sahanterän takana oleva tunnis tusyksikkö (katso Sahanterän vaihtaminen). Jos toimintatarkastus ei siitä huolimatta onnis tu, laitetta ei saa enää käyttää. Käänny Festool- huoltokorjaamon puoleen. 11 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain val tuutetussa huoltokorjaamossa. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Suomi 123Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Noudata seuraavia ohjeita: ► Vaurioituneet varolaitteet ja osat (esim. rik koutunut käyttötarvikkeen vaihtovipu [1-6]) täytyy korjauttaa tai vaihdattaa valtuutetus sa ammattikorjaamossa, mikäli käyttöoh jeissa ei ole toisin neuvottu. ► Tarkasta, että koko käyttökoneiston ylös suojattuun ääriasentoon siirtävä palautus jousi on hyvässä kunnossa ja toimii moit teettomasti. ► Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh taina. ► Imuroi kaikista sähkötyökalun aukoista si rut ja purut pois. Älä missään tapauksessa avaa suojusta [1-22]. ► Kun työstät kipsi- ja sementtisidonnaisia kuitulevyjä, puhdista työkalu erityisen huo lellisesti. Puhdista sähkötyökalun ja käyttö kytkimen tuuletusaukot kuivalla ja öljyttö mällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käynnistyskytkimeen voi kertyä kipsipitoista pölyä, joka kovettuu il mankosteuden vaikutuksesta. Tämä saattaa johtaa kytkentämekanismin häiriöihin.

11.1 Teroitetut sahanterät

Säätöruuvilla [14-1] voit säätää teroitettujen sahanterien sahaussyvyyden tarkasti. ► Säädä sahaussyvyyden rajoitin [14-2] asen toon 0 mm (ohjainkiskon kanssa). ► Avaa sahalaitteen lukitus ja paina sahaa alaspäin rajoittimeen asti. ► Kierrä säätöruuvia [14-1] sisäänpäin, kun nes sahanterä koskettaa työkappaletta. Piirtosahanterää ei saa teroittaa, koska siinä on timanttihammas.

11.2 Sahauspöytä huojuu

Sahauskulman säädön yhteydessä sa hauspöydän täytyy olla tasaisella alustalla. ► Jos sahauspöytä huojuu, säätö täytyy tehdä uudelleen.

11.3 Kulma-asteikon kohdistaminen

Katso kuva 15. 12 Lisävarusteet ja tarvikkeet Käytä vain Festoolin hyväksymiä lisävarusteita ja kulutustarvikkeita. Katso Festool-tuoteopas tai www.festool.fi. Muiden lisävarusteiden ja käyttötarvikkeiden käyttäminen voi tehdä sähkötyökalun epäturval liseksi ja aiheuttaa vakavia onnettomuuksia. Kuvattujen lisätarvikkeiden lisäksi Festool tar joaa laajan valikoiman muitakin järjestelmätar vikkeita, joiden avulla pystyt käyttämään konet tasi monipuolisesti ja tehokkaasti, esimerkiksi:

• Takaiskurajoitin FS-RSP

• Kulmaohjain FS-WA ja FS-WA/90°

• Mukana kuljetettava saha- ja työpöytä STM 1800

• Monitoimipöytä MFT/3

12.1 Sahanterät, muut tarvikkeet

Festool tarjoaa kaikkiin käyttökohteisiin varta vasten Festool-sahoille räätälöityjä sahanteriä, joilla voit sahata erilaisia materiaaleja nopeasti ja siististi.

12.2 Ohjainjärjestelmä

Ohjainkisko mahdollistaa tarkat ja siistit sa haukset ja estää samalla työkappaleen pinta vauriot. Laajan tarvikevalikoiman avulla ohjainjärjestel mällä voi tehdä tarkkoja kulmasahauksia, jiiri sahauksia ja sovitustehtäviä. Kiinnitysmahdolli suus ruuvipuristimilla [16-5] takaa pitävän asennuksen ja turvallisen työskentelyn. ► Säädä sahauspöydän ohjausvälys ohjainkis kolla kahdella säätöleualla [16-1]. Sahaa ennen ohjainkiskon ensimmäistä käyt tökertaa murtosuoja [16-3] sopivaksi: ► Säädä koneen kierroslukuportaaksi 6. ► Aseta kone koko ohjauslaatan kanssa oh jainkiskon takapäätyyn. ► Käynnistä kone. ► Paina konetta hitaasti alaspäin suurimpaan säädettyyn sahaussyvyyteen asti ja sahaa murtosuoja sopivaksi ilman paikaltaan siir tämistä koko pituudelta. Tämän jälkeen murtosuojan reuna vastaa täs mälleen sahausreunaa. Aseta ohjainkisko hukkapalan päälle, jotta voit sahata murtosuojan sopivaksi. TSV 60 leikkaa murtosuojaa enemmän kuin toiset Festool-upotussahat. Siksi murtosuoja tulee aina leikata sopivaksi sil lä sahalla, jonka kanssa tulet käyttämään ohjainkiskoa. Suomi 124Murtosuoja piirtoterän kanssa Piirtoterällä sahatessa murtosuoja toimii pel kästään sahauskohdan osoittimena. Sahaa ei saa käyttää ilman murtosuojaa, koska muuten ohjainkisko ei ole kunnolla paikallaan, mikä johtaa huonoihin työtuloksiin.

Katkaisukisko on tarkoitettu puun ja levymate riaalien sahaukseen. Se mahdollistaa täsmälliset ja siistit sahaukset, etenkin kulmasahaukset saadaan tehtyä hel posti ja toistotarkasti. Saha siirtyy sahaustoi menpiteen jälkeen automaattisesti takaisin läh töasentoon. Noudata FSK-katkaisukiskon käyttöohjeita 13 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Käytöstä poistettuja sähkö- ja elektroniikkalait teita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästä vään kierrätykseen. Kohdassa www.festool.fi/recycling on tietoja asianmukaisen hävittämisen takaavista keräys pisteistä. Teave REACH kohta: www.festool.fi/reach 14 Yleisiä ohjeita

14.1 Tietosuojaa koskevat tiedot
