BRUKSANVISNING PSC 420 EB-Basic-4 0 FESTOOL

8.6 Pendelslag instellen

Innehållsförteckning

1 Symboler.... 57
2 Säkerhetsanvisningar.... 57
3 Avsedd användning.... 58
4 Tekniska data 58
5 Delar....59
6 Driftstart....59
7 Batteri....59
8 Inställningar....59
9 Arbeta med elverktyg....61
10 Underhåll och skötsel....62
11 Tillbehör....62
12 Miljö....63
13 Allmänna anvisningar.... 64

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd andningsskydd!

Använd hörselskydd!

Använd skyddsglasögon!

Använd skyddshandskar!

Isättning av batteri

Lossa batteriet

Kasta den inte i hushållssoporna.

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säkerhetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

• Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där insatsverktyget kan stöta på dolda elledningar. Om insatsverktyget kommer i kontakt med en strömförande ledning kan även metalldelarna på verktyget bli strömförande och riskera att ge användaren en stöt.
• Montera och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på annat sätt. Håll aldrig arbetsstycket med handen eller mot kroppen. Då blir det inte stabilt och det är lätt att förlora kontrollen.
• Elverktyg från Festool får endast monteras på arbetsbord som är avsedda för detta. Om de monteras på andra arbetsbord eller egentillverkade bord kan elverktygen bli instabila och orsaka svåra olyckor.
• Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
• Deformerade eller repiga sågklingor och sågklingor med skadade eller nedslitna tänder får inte användas.
• Sticksågens blad ska alltid vara igång när du börjar såga i arbetsstycket.
  Använd lämplig personlig skyddsutrustning: hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrovligt material och vid verktygsbyte.
• Under arbetet kan skadligt/giftigt damm uppstå (t.ex. blyhaltig färg, vissa trämate-

rial och metall). Att vidröra eller andas in detta damm kan vara farligt för användaren eller personer i närheten. Följ säkerhetsföreskrifterna för resp. land. Anslut elverktyget till en lämplig dammutsugsanordning.

• Anslut alltid maskinen till ett utsug vid dammalstrande arbeten.
• Stroboskopljustet kan framkalla epileptiska anfall hos människor som har anlag för detta. Använd inte denna maskin om du har anlag för epileptiska anfall.
• Se inte rakt in i stroboskopljuset. Ljuset kan skada ögonen.
• Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteriet. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.

2.3 Metallbearbetning

Vid bearbetning av aluminium ska följande rhetsåtgärder vidtas:

• Anslut maskinen till en lämplig spånsug.
• Rengör regelbundet maskinens motorhus från dammavlagringar.
• Använd ett metallsågblad.
• Stäng spånsprutskyddet.

Använd skyddsglasögon!

2.4 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L _PA = 88 dB(A)

Ljudeffektnivå L _WA = 99 dB(A)

Osäkerhet K = 5 dB

OBS!

Buller vid arbetet

Hörselskador

▶ Använd hörselskydd.

4 Tekniska data

Batteristicksåg PSC 420 EB PSBC 420 EB

Motorspänning 10,8–18 V

Antal slag 1500–3800 v/min 1000–3800 v/min

Slaglängd 26 mm

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

PSC 420 EB PSBC 420 EB

Sågning i trä a h	7,0 m/s2	15,0 m/s2
Sågning i metall ah	8,0 m/s2	7,5 m/s2
Osäkerhet K	1,5 m/s2	1,5 m/s2

De angivna emissionsvärdena (vibration, oljud)

– används för maskinjämförelse,
- kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
- representerar elverktygets huvudsakliga användningsområden.

OBS!

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

• Man måste bedöma den faktiska belastningen under hela driftcykeln.
  ▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Sticksågarna är enligt föreskrift avsedda för sågning av trä och träliknande material. Med specialsågbladen från Festool kan maskinerna även användas för sågning av plast, stål, aluminium, icke-järnmetall och keramikplattor.

Vid felaktig användning ligger ansvaret på användaren.

Elverktyget passar till Festool-batterier i serien BP med samma spänningsklass.

Batteristicksåg PSC 420 EB PSBC 420 EB

Pendelrörelse 4 steg

Max lutning (endast med tillbehöret vinkelbord WT-PS 400) 45° åt båda håll

Max sågdjup (beroende på sågblad) Trä 120 mm

Aluminium 20 mm

Stål 10 mm

Vikt utan batteri 1,8 kg

Vikt enligt EPTA-procedur 01:2014 (med batteri BP 18 Li 6,2 AS)

2,5 kg

5 Delar

[1-1] Spånsprutskydd

[1-2] Strömbrytare

[1-3] Greppytor

[1-4] Strömbrytare (endast PSBC 420 EB)

[1-5] Tillkopplingsspärr (endast PSBC 420 EB)

[1-6] Inställningsratt antal slag

[1-7] Knappar för lossning av batteri

[1-8] Sugadapter

[1-9] Sågbord bytesspak

[1-10] Sågbladsutmatning

[1-11] Utbytbart sågbord

[1-12] Kontakt för pendelrörelse

[1-13] Glidsula

[1-15] Knapp för batteriindikator på batteri

[1-16] Batteriindikator

De angivna bilderna finns i början och slutet av bruksanvisningen.

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

6 Driftstart

6.1 Start/avstängning

Elverktyget har en knapp [1-2] för start/avstängning.

PSBC 420 EB har även en strömbrytare [1-4] med tillkopplingsspärr [1-5]. Använd knappen [1-2] vid kontinuerlig drift.

7 Batteri

Risk för personskador! Innan man använder batterierna i modellserie BPC måste man ta bort clipset från batteriet.

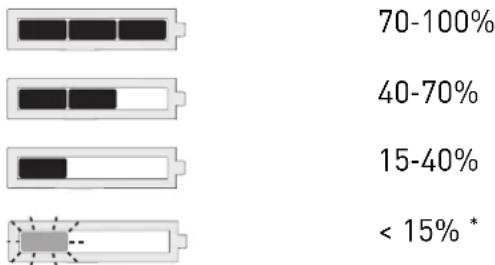

7.1 Batteriindikator

Batteriindikatorn [1-16] visar batteriets laddningsstatus i ca 2 sekunder när man trycker på knappen [1-15]:

* Rekommendation: ladda batteriet innan det används igen.

① Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

8 Inställningar

WARNING!

Risk för personskada, elstöt

- Ta bort batteripaketen före alla arbeten på själva maskinen!

8.1 Verktygsbyte

OBS!

Risk för skador på grund av heta och vassa insatsverktyg

▶ Använd inte slöa eller defekta verktyg.
- Använd skyddshandskar när du hanterar insatsverktyget.

Välja sågblad

Använd endast sågblad med enkams- skaft (T-skaft). Sågbladet bör inte vara längre än vad som krävs för det aktuella snittet. För en säker styrning bör man se till att sågbladet sticker ut på undersidan av arbetsobjektet på varje punkt av snittet.

Använd bara skränkta sågblad vid arbete med vinkel- och adaptionsbordet. Vi rekommenderar Festool-sågbladet S 105/4 FSG.

Festools sticksågsblad är märkta med olika färger. Färgen visar vilket material sågbladet passar för.

Färg Material

Gul Trä

Röd Plastmaterial

Grön Byggmaterial

Blå Metall

Mer information finns på förpackningen, i Festool-katalogen eller på www.festool.se.

Sätta i sågblad

Koppla alltid från elverktyget från strömtillförseln innan du byter verktyg!

▶ Skjut vid behov upp spånsprutskyddet [3-1].
- Skjut in sågbladet [3-4] helt i öppningen [3-2] med tänderna i snittriktningen.
▶ Vrid sågbladet [3-4] ca 30° medurs tills det hakar i.

Kontrollera att sågbladet sitter fast ordentligt. Om sågbladet är löst, kan det r och orsaka skador.

Om sågbladet är mycket kort, kan man behöva ta bort sågbordet (se kapitel 8.4) innan man sätter i sågbladet.

Ställ ni sågbladsstyrningen efter varje byte av sågblad

Sågbladsstyrningen används för att sågbladet ska styras bättre.

▶ Ta av sågbordet (se kapitel 8.4).
▶ Dra åt skruven [3-6] med insexnyckeln [3-5] så att backarna nästan ligger an mot sågbladet.

ANMÄRKNING

Risk för skador på maskin eller sågblad

▶ Dra inte åt skruven [3-6] för hårt! Sågbladet behöver bara kunna röra sig lite.

Mata ut sågbladet

i Håll i elverktyget när sågbladet matas ut på grund av olycksrisken.
- Skjut fram sågbladsutmatningen [3-3] helt. Sågbladet skjuts ut mekaniskt.
i Verktyget kan bara bytas när verktygsfästet är i övre läget.

Om sågbladet inte kan bytas: låt sticksågen gå på högt varvtal i 3 till 10 sekunder. Tryck på sågbladsutmatningen [3-3] igen.

8.2 Använda spånsprutskydd

Spånsprutskyddet [3-1] förhindrar att spån slungas iväg och höjer spånutsugets effekt.

- Skjut spånsprutskyddet nedåt[3-1] med ett lätt tryck.

8.3 Sätta i splitterskydd

Splitterskyddet ger snitt med splitterfria kanter även på baksidan av arbetsobjektet.

• Koppla ifrån maskinen. Skjut på splitter-skyddet [4-1] på styrningen ända till såg-bladet [4-2],
  ▶ Koppla till sticksågen
  Med maskinen igång (Varvtalsnivå 5), skjut in splitterskyddet på en plan (inte för hand) yta så långt, att det ligger kant i kant med sågbordets framkant. Då sågas splitter-skyddet in.

① Vid slitage kan splitterskyddet skjutas bakåt ca 3 mm till och användas ytterligare en tid.

i Splitterskyddet måste sluta till runt sågbladet på båda sidor för att fungera tillförlitligt. För att få splitterfria snitt bör man därför använda ett nytt splitterskydd vid varje sågbladsbyte.

8.4 Byta sågbord

i Montera i omvänd ordning! Se till att såg-bordet sitter fast i styrningen.

I fästet kan man i stället för sågbordet montera vinkelbordet WT-PS 400 eller adaptionsbordet ADT-PS 400.

Använd ALLTID sågbordet, eller något annat av borden i Festools tillbehörspronär du sågar.

8.5 Utsug

WARNING!

Hälosrisk på grund av damm

• Damm kan vara hälsofarligt. Arbeta därför aldrig utan utsug.
• Följ alltid nationella föreskrifter för utsug av hälsofarligt damm.

Med utsugsadaptern [5-3] kan sticksågarna anslutas till en dammsugare (slangdiameter 27 mm).

• Stick in utsugsadaptern i bakre öppningen på sågbordet, så att hakarna [5-2] greppar i ursparningen.[5-1]
  ▶ Ta av utsugsadaptern genom att trycka på hakarna[5-2].

På grund av maskinens effektbegränsning (läga energiförbrukning) kopplas dammsugare med tillkopplings-automatik ibland inte till förrän vid själva sågsnittet.

▶ Ställ in dammsugaren på kontinuerlig drift för vissa användningsområden (t ex lågt antal slag, mjukt trä).

8.6 Ställa in pendelrörelsen

För att kunna bearbeta olika material med optimal frammatning har pendelsticksågarna en inställbar pendelrörelse. Man väljer önskat läge med kontakten för pendelrörelse [1-12]:

Läge 0 = pendelrörelsen avstängd Läge 3 = maximal pendelrörelse

Rekommenderad inställning för pendelrörelsen

Mjukt trä, spånskivor, träfiberskivor 1 - 3

Lamellträ, plywood, plast 1 - 2

Keramik 0

Aluminium, ickejärnmetaller 0 - 2

Stål, hårt trä 0 - 1

8.7 Slagtalsreglering

Antalet slag kan ställas in steglöst mellan 1500 och 3800 v/min med ratten [1-6] (PSBC 420 EB: 1000–3800 v/min). På så sätt kan såghastigheten anpassas optimalt till materialet.

I läget A är den automatiska lastavkänningen aktiverad: Antalet slag är reducerat på tomgång och ökas till högsta värdet när bladet går in i arbetsobjektet.

Rekommenderat antal slag (inställningsrattens läge)

Hårt trä, mjukt trä, lamellträ, plywood, spånskivor

Träfiberskivor 4 - A

Plast 3 - A

Keramik, aluminium, icke järnhaltiga 3 - 5 metaller

Stål 2 - 4

9 Arbeta med elverktyg

OBS!

Kraftigt dammande material

Om damm tränger in föreligger risk för personskador och maskinskador

▶ Arbeta inte ovanför huvudet.

Använd alltid ett stabilt underlag resp. CMS-modulen (tillbehör) vid arbete på små eller tunna arbetsobjekt.

Håll i elverktygets handtag under arbetet och styr det utmed snittlinjen. Håll fast elverktyget med båda händerna för exakta snitt och en jämn gång.

Genom sin trekantiga spets visar splitterskyddet [4-1] sågbladets snittlinje. Det underlättar när man sågar utmed en rits.

9.2 Belysning

WARNING!

Stroboskopljuset kan göra att man misstar sig på sågbladets position

Risk för personskador

Se till att belysningen på arbetsplatsen är god.

För belysning av snittlinjen finns ett kontinuerligt ljus resp stroboskopljus:

Upp till ca 2 100 min ^-1 : kontinuerligt ljus

Från och med ca 2 100 min ^-1 : stroboskopljus

① Vid arbete ovanför huvudhöjd [+/- 45°] kopplas belysningen ifrån helt.

Vid behov kan belysningen anpassas:

▶ Koppla in elverktyget.
▶ Håll båda knapparna [1-2] nedtryckta samtidigt i ca 10 sekunder tills ett pip hörs.
▶ Släpp upp båda knapparna [1-2] .
- Tryck på vänster knapp (på pendelrörelsens sida), vid angivet antal för att välja önskat läge:

Läge Indikering under inställningen	Funktionssätt under drift
1 Belysningen blinkar	Med stroboskop-effekt (standard)
2 Belysning TILL Konstant sken utan stroboskop-effekt
3 Belysning Från Belysningen från-kopplad

- Tryck på den högra knappen för att spara inställningen.

9.3 Akustiska varningssignaler

Akustiska varningssignaler ljuder vid följande driftlägen, och maskinen kopplas ifrån:

peep — —

• Tomt batteri eller överbelastad maskin.
  ▶ Byt ut batteriet.
  ▶ Minska belastningen på maskinen.

peep peep —

• Maskinen är överhettad.
  ▶ Efter avkylning kan maskinen tas i drift igen.

peep peep peep

• Li-jon-batterierna är överhettade eller defekta.
• Kontrollera funktionen med batteriladdaren när batterierna har kylts av.

10 Underhåll och skötsel

WARNING!

Risk för personskador, elstötar

• Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete.
• Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

10.1 Observera följande

• Kontrollera regelbundet om styrrullarna är slitna.
• Rengör regelbundet spånskyddet från dammavlagringar.
• Rengör regelbundet glidsulan för att undvika spår och repor i ytan.
• Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen.
  För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.
• Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena.

10.2 Rengöra spånöppningen

Rengör spånöppningen [1-14] regelbundet för att förhindra att den blir igensatt.

▶ Ta bort spånsprutskyddet.
▶ Rengör spånöppningen med en pensel eller sug rent den med dammsugare.
▶ Sätt tillbaka spånsprutskyddet.

11 Tillbehör

Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på "www.festool.se".

11.1 Sågblad, övriga tillbehör

För snabb och enkel sågning i olika material kan Festool erbjuda speciella sågblad för alla användningsområden för sticksågen.

11.2 Såga med specialglidsulor

Specialglidsulorna skyddar kvalitetsytor från spår och repor.

▶ Tryck fast glidsulan i position[6-1].
▶ Skjut samtidigt glidsulan framåt.
▶ Sätt in en glidsula till och skjut den bakåt tills den hakar i.

11.3 Såga med vinkelbord

Vinkelbordet WT-PS 400 används för sågning av inner- och yttervinklar upp till

45° samt för rör.

Vid sågning med vinkelbordet kan inget utsug användas!

Montera vinkelbordet

▶ Ta av sågbordet [1-11], (se kapitel 8.4).
▶ Sätt fast vinkelbordet på sågbordsfästet.
▶ Stäng bytesspaken [1-9].

Se till att vinkelbordet sitter fast i styrningen.

Ställa in vinkeln

- Vrid på ratten [7-1] för att ställa in önskad vinkel.

Med hjälp av skalan [7-2] kan man ställa in värdena -45°, 0° och +45°.

WARNING!

Såga sågdjup

Risk för personskador

- Välj sågbladets längd och sågdjupet så att sågbladet alltid är nedsänkt i arbetsobjektet.

För snitt på 0° rekommenderar vi att vin-kelbordet ställs in på ett lätt negativt grad-tal för att garantera en stabil gång.

11.4 Såga med adaptationsbord

Adaptionsbordet ADT-PS 400 används för att montera sticksågen på Festools styrskena och cirkelanslaget KS-PS 400.

Med styrskena och cirkelanslag: observera max. materialtjocklek 20 mm och använd endast skränkta sågblad (FSG).

Montera adaptationsbord

▶ Ta av sågbordet [1-11] (se kapitel 8.4).
▶ Sätt fast adaptionsbordet [8-1] på sågbordsfästet.
▶ Stäng bytesspaken [1-9].

Se till att adaptionsbordet sitter fast i styrningen.

① Använd sugadaptern [1-8] även med adaptationsbordet.

Adaption till styrskenan FS 2

Med hjälp av Festool rälsstyrsystem FS 2 (bild [9]) är det enkelt att göra raka och exakta snitt.

- Placera sticksågen med monterat adaptationsbord [8-1] på styrskenan.

Anpassning till cirkelanslag

Med cirkelanslaget gör man cirkelformade snitt med en diameter mellan 120 och 3000 mm. Cirkelanslaget kan monteras på båda sidor av ad-aptionsbordet.

▶ Sätt fast sticksågen med adaptionsbordet på adaptern [10-1] på cirkelanslaget.
▶ Sätt centreringsdornen [10-2] i det hål [10-4] i cirkelanslaget som är i plan med sågbladet.
- Dra åt måttbandet på cirkelanslaget med vredet [10-5].

Rekommenderade inställningar för sågning med cirkelanslaget:

Semistationär sågning med Festool-systemet CMS

Genom att montera sticksågen i Festool-systemet CMS får man en semistationär bänksåg för formsågning. Information om detta finns i bro-schyren CMS.

- Sätt i sticksågen med adaptionsbordet i CMS enligt beskrivningen i bruksanvisningen för CMS-PS.

12 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinölj den nationella föreskrifterna.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.com/reach

13 Allmänna anvisningar

13.1 Bluetooth®

Varumärkesnamnet Bluetooth® och logotyperna är registrerade märken som tillhör Bluetooth SIG, Inc. och används under licens av Tooltechnic Systems AG & Co. KG och därmed av Festool.

Sisällys

1 Tunnukset 65

5 Produktets elementer

Du kan tilpasse belysningen efter behov:

11.3 Savning med vinkelbord

Skader på maskinen eller på sagbladet

Det er montert en lampe / et stroboskoplys for belysning av skjærelinjen:

Norsk

opptil ca. 2100 min ^-1 : lampe

11.3 Saging med vinkelbord

Kombinasjon med föringsskinnen FS 2
