NÁVOD K OBSLUZE PSC 420 EB-Basic-4 0 FESTOOL

de	Originalbetriebsanleitung - Akku-Stichsäge 7
en	Original Instructions - Cordless jigsaw 15
fr	Notice d'utilisation d'origine - scie sauteuse sans fil 23
es	Manual de instrucciones original - Caladora a batería 32
it	Istruzioni d'uso originali - Seghetto alternativo a batteria 41
nl	Originele gebruiksaanwijzing - accu-decoupeerzaag 49
sv	Originalbruksanvisning – Batteristicksåg 57
fi	Alkuperäiset käyttöohjeet - Akkupistosaha 65
da	Original brugsanvisning – akku stiksav 73
nb	Bruksanvisning – batteridrevet stikksag 81
pt	Manual de instruções original - Serra tico-tico de bateria	89
ru	Оригинальное руководство по эксплуатации — Аккумуляторный лобзик	97
cs	Originální návod k obsluze – akumulátorová přímočará pila	106
pl	Oryginalna instrukcja obsługi - wyrzynarka akumulatorowa	114

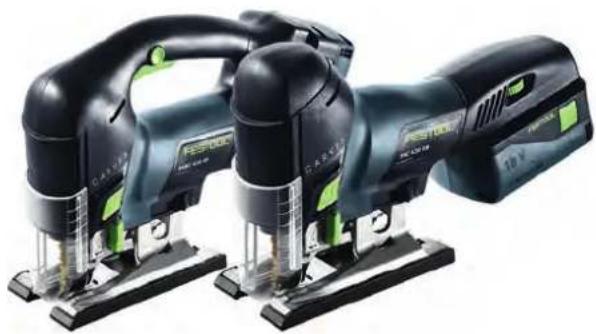

CARVEX PSC 420 EB PSBC 420 EB

1 Symboly.... 106
2 Bezpečnostní pokyny....106
3 Účel použití 107
4 Technické údaje....108
5 Jednotlivé součásti....108
6 Uvedení do provozu.... 108
7 Akumulátor....108
8 Nastavení....109
9 Práce s elektrickým nářadím......110
10 Údržba a ošetřování.... 111
11 Příslušenství....112
12 Životní prostředí.... 113
13 Všeobecné pokyny.... 113

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k použití, bezpečnostní pokyny!

Používejte respirátor!

Noste chrániče sluchu!

Noste ochranné brýle!

Noste ochranné rukavice!

Nasazení akumulátoru

Vyjmutí akumulátoru

Nevyhazujte do domovního odpadu.

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumulátoru.

2.2 Bezpečnostní pokyny specifické pro dané nářadí

• Když provádíte práce, při nichž může nástroj narazit na skrytá elektrická vedení, držte elektrické nářadí za izolované ruko-jeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.
• Obrobek upevněte a zajistěte pomocí svěrek nebo jiným způsobem ke stabilnímu podkladu. Když budete obrobek držet pouze rukou nebo proti tělu, bude nestabilní, což může vést ke ztrátě kontroly.
  – Elektrické nářadí Festool se smí montovat pouze na pracovní stoly, které jsou k tomu firmou Festool určené. Montáž na jiný pracovní stůl nebo pracovní stůl vlastní výroby může způsobit, že elektrické nářadí nebude bezpečné, což může vést k těžkým úrazům.
• Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
  – Deformované nebo naprasklé pilové plátky a pilové plátky s tupým nebo poškozeným ostřím se nesmějí používat.
• Přímočarou pilu nasazujte na obrobek vždy s běžícím pilovým plátkem.

Používejte vhodné osobní ochranné po- můcky: ochranu sluchu, ochranné brýle, prachovou masku při prašné práci, ochran-

né rukavice při práci s hrubými materiály a při výměně nástroje.

• Při práci může vznikat škodlivý či jedovatý prach (např. nátěry s obsahem olova a některé druhy dřeva). Kontakt s tímto prachem nebo jeho vdechování může pro obsluhu či osoby nacházející se v blízkosti představovat nebezpečí. Dodržujte bezpečnostní předpisy platné ve vaší zemi. Připojte elektrické nářadí k vhodnému odsávacímu zařízení.
• Při prašných pracích připojte nářadí vždy k odsávání.
  – Stroboskopické světlo může u lidí s odpovídajícími dispozicemi způsobit epileptický záchvat. Pokud máte tyto dispozice, nářadí nepoužívejte.
  – Nedívejte se do stroboskopického světla. Pohled do světelného zdroje může poškodit zrak.
• K provozu akumulátorového elektrického nářadí nepoužívejte žádné síťové zdroje nebo cizí akumulátory. K nabíjení akumulátoru nepoužívejte žádné cizí nabíječky.

Používání příslušenství neschváleného výrobcem může vést k elektrickému úrazu a/nebo těžkému poranění.

2.3 Opracování kovu

Při opracování kovu je z bezpečnostních dů nutné dodržovat následující opatření:

• K nářadí připojte vhodný vysavač.
  – Pravidelně čistěte prach usazený v krytu motoru.
  – Použijte pilový plátek na kov.
• Zavřete ochranný kryt proti odlétávajícím pilinám.

Noste ochranné brýle!

2.4 Hodnoty emisí

Hodnoty zjištěné podle EN 62841 představují typicky:

Při práci vzniká hluk Poškození sluchu

▶ Používejte ochranu sluchu.

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

PSC 420 EB PSBC 420 EB

Řezání dřeva a _h	7,0 m/s ^2	15,0 m/s ^2
Řezání kovu a _h	8,0 m/s ^2	7,5 m/s ^2
Nejistota K	1,5 m/s ^2	1,5 m/s ^2

Uvedené emitované hodnoty (vibrace, hlučnost)

• slouží k porovnání nářadí,
  – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
  – vztahují se k hlavním druhům použití elektrického nářadí.

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.

Je nutné posoudit skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.

3 Účel použití

Přímočaré pily jsou určené pro řezání dřeva a materiálů podobných dřevu. Se speciálními pilovými plátky, které nabízí Festool, lze nářadí používat i k řezání plastů, oceli, hliníku, barev-ných kovů a keramických desek.

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

Elektrické nářadí je vhodné pro použití s akumulátory Festool konstrukční řady BP stejné napěťové třídy.

4 Technické údaje

Akumulátorová přímočará pila PSC 420 EB PSBC 420 EB
Napětí motoru 10,8–18 V
Počet zdvihů 1 500–		3 800 min ^-1	1 000–3 800 min ^-1
Délka zdvihu 26 mm
Kyvný pohyb 4 stupně
Max. nastavení naklonění (jen s úhlovým stole m WT-PS 400 – příslušenství)		45° na obě strany
Max. hloubka řezu (v závislosti na pilovém plátku)	Dřevo 120 mm
	Hliník 20 mm
	Ocel 10 mm
Hmotnost bez akumulátoru 1,8 kg
Hmotnost podle EPTA-Procedure 01:2014 (s akumulátorem BP 18 Li 6,2 AS)		2,5 kg

5 Jednotlivé součásti

[1-1]	Kryt proti odlétávajícím třískám
[1-2]	Vypínač
[1-3]	Plochy pro uchopení
[1-4]	Spínač s plynulou regulací otáček (jen PSBC 420 EB)
[1-5]	Blokování zapnutí (jen PSBC 420 EB)
[1-6]	Ovládací kolečko pro regulaci počtu zdvihů
[1-7]	Tlačítka pro uvolnění akumulátoru
[1-8]	Odsávací hrdlo
[1-9]	Páčka pro zajištění stolu pily
[1-10]	Tlačítko pro uvolnění pilového plátku
[1-11]	Výměnný stůl pily
[1-12]	Spínač kyvného pohybu
[1-13]	Pracovní deska
[1-14]	Otvor pro vyhazování třísek
[1-15]	Tlačítko ukazatele kapacity na akumulátoru
[1-16]	Ukazatel kapacity

Uvedené obrázky naleznete na začátku a konci návodu k obsluze.

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

6 Uvedení do provozu

6.1 Zapnutí/vypnutí

Elektrické nářadí má na obou stranách tlačítko [1-2] pro zapnutí a vypnutí.

PSBC 420 EB je navíc vybavená spínačem s plynulou regulací otáček [1-4] s blokováním zapnutí [1-5]. Pro trvalý provoz používejte tlačítko [1-2].

7 Akumulátor

▶ Nasazení akumulátoru [2a]
▶ Vyjmutí akumulátoru [2b]

Nebezpečí poranění! Akumulátory konstrukční řady BPC se smí používat pouze tehdy, pokud byla z akumulátoru odstrapona na pásek.

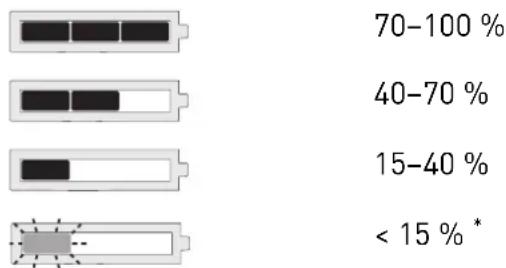

7.1 Ukazatel kapacity

Ukazatel kapacity [1-16] zobrazí při stisknutí tlačítka [1-15] na cca 2 sekundy stav nabití akumulátoru:

* Doporučení: Před dalším používáním akumulátor nabijte.

① Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

8 Nastavení

VAROVÁNÍ

Nebezpečí poranění, zásahu elektrickým proudem

▶ Před prováděním veškerých prací na nářadí vždy z nářadí vyjměte akumulátory!

8.1 Výměna nástroje

UPOZORNĚNÍ

Nebezpečí poranění o horký a ostrý nástroj

▶ Nepoužívejte tupé a vadné nástroje.
- Při manipulaci s nástrojem noste ochranné rukavice.

Používejte pouze pilové plátky se stopkou s jedním výstupkem (stopkou T). Pilový plátek by neměl být delší než je nutné pro plánovaný řez. Pro bezpečné vedení by se měl pilový plátek během řezání v každém bodě vynořit dole z obrobku.
(i) Při použití úhlového a adaptérového stolu používejte pouze pilové plátky s rozšířenými zuby. Doporučujeme pilový plátek Festool S 105/4 FSG.

Pilové plátky pro přímočaré pily Festool jsou barevně označené. Barva označuje materiál, pro který je pilový plátek vhodný.

Barvy Materiál

Žlutá Dřevo

Červená Plasty

Zelená Stavební materiály

Modrá Kov

Další informace najdete na obalu, v katalogu Festool nebo na www.festool.cz.

Nasazení pilového plátku

Před výměnou nástroje vždy elektrické nářadí odpojte od přívodu elektrického proudu!

• Případně posuňte ochranný kryt proti odlé-távajícím třískám [3-1] nahoru.
  Zasuňte pilový plátek [3-4] zuby ve směru řezu až nadoraz do otvoru [3-2].

▶ Otočte pilový plátek [3-4] cca o 30° po směru hodinových ručiček tak, aby zaskočil.

Zkontrolujte, zda je pilový plátek bezpečně upnutý. Volný pilový plátek může vypadnout a poranit vás.

① U velmi krátkých pilových plátků je před nasazováním pilového plátku vhodné sejmout stůl pily (viz kapitola 8.4).

Po každé výměně pilového plátku nastavte vedení pilového plátku.

Vedení pilového plátku slouží pro lepší vedení pilového plátku.

▶ Sejměte stůl pily (viz kapitolu 8.4).
- Utáhněte šroub [3-6] klíčem na vnitřní šestihran [3-5] tak, aby byly čelisti téměř u pilového plátku.

OZNÁMENÍ

Nebezpečí poškození nářadí a pilového plátku

- Šroub [3-6] neutahujte příliš pevně! Pilo-vým plátkem musí být možné mírně pohy-bovat.

i Při vyjímání pilového plátku držte nářadí tak, aby pilový plátek, který vyskočí, nemohl zranit žádné osoby ani zvířata.
- Posuňte tlačítko pro uvolnění pilového plátku [3-3] až nadoraz dopředu. Pilový plátek se mechanicky vysune.
i Výměna nástroje je možná jen v horní poloze upínání nástroje.

Pokud nelze pilový plátek vyměnit: Nechte přímočarou pilu běžet 3–10 s na nejvyšší otáčky. Znovu stiskněte tlačítko pro uvolnění pilového plátku [3-3].

8.2 Použití ochranného krytu proti odlétávajícím pilinám

Ochranný kryt proti odlétávajícím pilinám [3-1] zabraňuje odskakování pilin a zlepšuje účinnost odsávání pilin.

▶ Ochranný kryt proti odlétávajícím pili-nám [3-1] posuňte mírným tlakem dolů.

8.3 Nasazení chrániče proti otřepům

Chránič proti otřepům umožňuje řezy bez otřepů i na spodní straně obrobku.

- Při vypnutém nářadí nasuňte chránič proti otrěpům [4-1] na vedení až k pilovému plátku [4-2],

Český

▶ zapněte přímočarou pilu,
- pri běžícím nářadí posuňte chránič proti otřepům na rovné ploše tak daleko (nikoli ru-kou) (Stupeň otáček 5), aby byl zarovnaný s přední hranou stolu pily. Chránič proti otřepům se přitom nařízne.

Po opotřebení lze chránič proti otrěpům posunout ještě cca o 3 mm dozadu a používat dál.

① Aby chránič proti otřepům fungoval spolehlivě, musí na obou stranách doléhat těsně k pilovému plátku. Proto by se měl, kvůli zajištění řezů bez otřepů, při každé výměně pilového plátku nasadit také nový chránič proti otřepům.

8.4 Výměna stolu pily

▶ Povolte páčku pro zajištění stolu pily [1-9] .
▶ Směrem dolů sejměte stůl pily.

Montáž se provádí opačným postupem. Dbejte na to, aby byl stůl pily pevně usazený ve vedení.

Místo stolu pily lze namontovat úhlový stůl WT-PS 400 nebo adaptační stůl ADT-PS 400.

Nikdy neřezejte bez stolu pily nebo stolu, který je součástí nabídky sortimentu příství Festool.

8.5 Odsávání

VAROVÁNÍ

Ohrožení zdraví působením prachu

• Prach může být zdraví škodlivý. Nikdy proto nepracujte bez odsávání.
• Při odsávání zdraví škodlivého prachu vždy dodržujte národní předpisy.

Pomocí odsávacího adaptéru [5-3] lze přímoča-re pily připojit k vysavači (průměr hadice 27 mm).

▶ Odsávací adaptér nasadte do zadního otvoru ve stole pily tak, aby háček [5-2] zaskočil do otvoru [5-1].
▶ Pro vyjmutí odsávacího adaptéru stiskněte háček [5-2].

Díky malému příkonu nářadí (nízká spotřeba energie) se vysavače se spínací automatikou někdy zapínají až při vlastním řezu.

- Při speciálním použití (např. malý počet zdvihů, měkké dřevo) nastavte vysavač na trvalý provoz.

Aby bylo možné řezat různé materiály s optimálním posuvem, jsou přímočaré pily vybavené nastavitelným kyvným pohybem. Pomocí spínače kyvného pohybu [1-12] se zvolí požadovaná poloha:

Poloha 0 = kyvný pohyb vypnutý Poloha 3 = maximální kyvný pohyb

Doporučené nastavení kyvného pohybu

Měkké dřevo, dřevotřískové desky, dřevovláknité desky	1–3
Laťovky, překližka, plast 1–2
Keramika 0
Hliník, neželezné kovy 0–2
Ocel, tvrdé dřevo 0–1

8.7 Regulace počtu zdvihů

Počet zdvihů lze nastavit pomocí ovládacího kolečka [1-6] plynule od 1 500 do 3 800 min ^-1 (PSBC 420 EB: 1 000–3 800 min ^-1 ). Můžete tak rychlost řezání optimálně přizpůsobit příslušnému materiálu.

V poloze A je aktivované automatické rozpoznání zatížení: počet zdvihů na volnoběh je snížený a při zaříznutí do obrobku se zvýší na maximální hodnotu.

Doporučený počet zdvihů (poloha ovládacího kolečka)

Tvrdé dřevo, měkké dřevo, laťovky,překližka, dřevotříska	A
Desky s dřevěnými vlákny 4 – A
Plast 3 – A
Keramika, hliník, neželezné kovy 3 – 5
Ocel 2 – 4

9 Práce s elektrickým nářadím

UPOZORNĚNÍ

Silně prašné materiály Nebezpečí poškození nářadí vniknutím prachu, nebezpečí poranění

▶ Nepracujte nad hlavou.

Při řezání malých nebo tenkých obrobků použí- vejte vždy stabilní podložku, resp. modul CMS (příslušenství).

Při práci držte nářadí za rukojeť a vedťe ho podél požadované linie řezu. Pro přesné řezy

a klidný chod vedte elektrické nářadí oběma rukama.

9.1 Volné vedení podle nárysu

Díky trojúhelníkovému hrotu vyznačuje zábrana [4-1] linii řezu pilového plátku. Usnadňuje tak řezání podle nárysu.

9.2 Osvětlení

VAROVÁNÍ

Vlivem stroboskopického světla se může po- loha pilového plátku jevit klamně

Nebezpečí poranění

▶ Zajistěte dobré osvětlení pracoviště.

Pro osvětlení linie řezu je integrované trvalé světlo, resp. stroboskopické světlo:

do cca 2 100 min ^-1 : trvalé světlo

od cca 2 100 min ^-1 : stroboskopické světlo

i Při poloze nad hlavou (+/- 45°) je osvětlení kompletně vypnuté.

V případě potřeby můžete osvětlení přizpůsobit:

▶ Zapojte elektrické nářadí.
Držte obě tlačítka [1-2] současně stisknutá cca 10 s, dokud nezazní pípnutí.
▶ Uvolněte obě tlačítka [1-2] .
▶ Pro volbu uvedeného počtu zdvihů, volbu požadovaného režimu, stiskněte levé tlačítko (na straně kyvného zdvihu):

Re-žim

Indikace při na-stavování

Stav při provozu

1 osvětlení bliká se stroboskopem

	(standardně)
2 osvětlení zapnu-té	nepřerušované světlo bez strobo-skopu
3 osvětlení vypnu-té	osvětlení vypnuté

▶ Pro uložení nastavení stiskněte pravé tlačítko.

9.3 Výstražné akustické signály

Při následujících provozních stavech zazní výstražné akustické signály a nářadí se vypne:

peep — —

– Vybitý akumulátor nebo přetížené nářadí.

▶ Vyměňte akumulátor.

Zmírněte zatížení nářadí.

▶ Vyměňte akumulátor. ▶ Zmírněte zatížení nářadí.

peep peep —

– Nářadí je přehřáté.

▶ Po vychladnutí můžete nářadí znovu uvést do provozu.

peep peep peep

• Lithium-ionotový akumulátor je přehřátý nebo vadný.
  ▶ Pomocí nabíječky zkontrolujte funkčnost vychladlého akumulátoru.

10 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí poranění elektrickým proudem

▶ Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor.
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

10.1 Dodržujte následující pokyny

• Pravidelně kontrolujte vodicí rolnu, zda není opotřebovaná.
• Pravidelně čistěte usazený prach na ochranném krytu proti odlétávajícím třískám.
• Pravidelně čistěte pracovní desku, abyste zabránili vzniku škrábanců a rýh na povrchu.
  ▶ Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k obsluze uvedeno jinak.
  ▶ Pro zajištění cirkulace vzduchu musí být chladicí otvory neustále volné a čisté.
  ▶ Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.

10.2 Čištění otvoru pro vyhazování třísek

Pravidelně čistěte otvor pro vyhazování třísek

[1-14], abyste zabránili ucpání:

Český

▶ Odstraňte ochranný kryt proti třískám,
▶ vyčistěte otvor pro vyhazování třísek štět-cem, nebo ho vysajte,
▶ znovu nasadte ochranný kryt proti třískám.

11 Příslušenství

Objednací čísla příslušenství a nářadí vyhledejte, prosím, ve svém katalogu Festool nebo na internetu na „www.festool.com“.

11.1 Pilové plátky, ostatní příslušenství

Abyste mohli rychle a čistě řezat různé materiály, nabízí vám Festool pro všechny druhy použití pilové plátky přizpůsobené speciálně pro vaši přímočarou pilu.

11.2 Řezání se speciálními pracovními deskami

Se speciálními pracovními deskami budete chránit vysoce kvalitní povrchy před vznikem škrábanců a rýh.

▶ Zatlačte na pracovní desku v poloze [6-1].
▶ Zároveň posuňte pracovní desku dopředu.
▶ Nasad'te jinou pracovní desku a posuňte ji dozadu tak, až zaskočí.

11.3 Řezání s úhlovým stolem

Úhlový stůl WT-PS 400 slouží pro řezání trubek a vnitřních a vnějších úhlů do 45°.

Při řezání s úhlovým stole m není možné odsávání!

▶ Sejměte stůl pily [1-11], (viz kapitola 8.4).
▶ Do upínání nasadte úhlový stůl.
▶ Zajistěte páčku pro výměnu stolu pily [1-9]
Dbejte na to, aby byl úhlový stůl pevně usazený ve vedení.

Nastavení úhlu

▶ Otáčejte nastavovacím kolečkem [7-1] a na- stavte potřebný úhel.
Pomocí stupnice [7-2] můžete nastavit hodnoty -45°, 0° a +45°.

VAROVÁNÍ

Řezání různých hloubek Nebezpečí poranění

- Délku pilového plátku a hloubku řezu zvolte tak, aby byl pilový plátek stále zanořen do obrobku.

i U řezů s úhlem 0° doporučujeme nastavit úhlový stůl na mírně negativní počet stupňů, aby byl zaručen stabilní chod.

11.4 Řezání s adaptérovým stolem

Adaptérový stůl ADT-PS 400 slouží k připevnění přímočaré pily na vodicí lištu Festool a kružitko KS-PS 400.

S vodicí lištou a kružítkem: dodržujte max. tloušťku materiálu 20 mm a použí- pouze pilové plátky s rozšířenými zuby

Montáž adaptérového stolu

▶ Sejměte stůl pily [1-11] (viz kapitolu 8.4).
▶ Na upínání stolu pily nasadte adaptérový stůl [8-1].
Zatáhněte páčku pro zajištění stolu pily [1-9].
Dbejte na to, aby byl adaptérový stůl pevně usa- zený ve vedení.

① Odsávací hrdlo [1-8] používejte také s adaptérovým stole.

Adaptace na vodicí lištu FS 2

Používání vodicího systému Festool FS 2 (obr. [9]) vám usnadní provádění rovných a přesných řezů.

- Nasadte prímočarou pilu s namontovaným adaptačním stole m [8-1] na vodicí lištu.

Adaptace na kružítko

S kružítkem lze provádět kruhové řezy o průměru 120 až 3 000 mm. Kružítko lze namontovat na adaptérový stůl z obou stran.

• Přímočarou pilu nasadte adaptérovým sto- lem na adaptér [10-1] na kružítku.
  ▶ Nasadte středicí trh [10-2] do otvoru [10-4] v kružítku, který lícuje s pilovým plátkem.
  ▶ Otočným knoflíkem [10-5] zaaretujte měřicí pásmo na kružítku.
  Doporučená nastavení při řezání s kružítkem:
  ▶ Režte proti směru hodinových ručiček.
  ▶ Režte s pomalým posuvem.
  ▶ Nastavte kyvný pohyb [1-12] na 0–1.
  ▶ Nastavte počet zdvihů [1-6] na 1–5.

i Středicí trn ukládejte do držáku [10-3].

Polostacionární řezání s využitím systému Festool CMS

Namontováním přímočaré pily na systém Festool CMS se získá polostacionární stolní pila pro tvarovací řezy. Potřebné informace najdete v prospektu k systému CMS.

- Přímočarou pilou s adaptačním stole m na-sadte na systém CMS podle popisu v provo-zním návodu systému CMS-PS.

12 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte platné vnitrostátní předpisy.

Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach

13 Všeobecné pokyny

13.1 Bluetooth®

Značka Bluetooth® a loga jsou registrované značky společnosti Bluetooth SIG, Inc. a v rámci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG a tedy Festool.

Spis treści
