PSC 420 EB-Basic-4 0 - Scie FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Scie plongeante sans fil, 18 V, moteur EC-TEC sans balais, profondeur de coupe jusqu'à 55 mm.
Utilisation	Idéale pour les coupes plongeantes dans divers matériaux tels que le bois, le stratifié et les panneaux composites.
Maintenance et Réparation	Vérifier régulièrement l'état de la lame et nettoyer le système d'aspiration. Remplacer les pièces usées par des pièces d'origine.
Sécurité	Utiliser des lunettes de protection et des protections auditives. Respecter les consignes de sécurité fournies dans le manuel d'utilisation.
Informations Générales	Compatible avec les rails de guidage Festool pour des coupes précises. Poids léger pour une maniabilité optimale.

FOIRE AUX QUESTIONS - PSC 420 EB-Basic-4 0 FESTOOL

Comment changer la lame de la scie FESTOOL PSC 420 EB-Basic-4 ?

Pour changer la lame, débranchez la scie, tirez la goupille de verrouillage de la lame et retirez la lame usagée. Installez la nouvelle lame en vous assurant qu'elle est bien en place, puis relâchez la goupille.

Quel type de lame est compatible avec la FESTOOL PSC 420 EB-Basic-4 ?

Cette scie est compatible avec des lames de 140 mm de diamètre, veillez à choisir des lames adaptées au matériau que vous souhaitez couper.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le verrou de sécurité n'est pas activé.

Comment ajuster la profondeur de coupe ?

Pour ajuster la profondeur de coupe, dévissez la molette de réglage située sur le côté de la scie, réglez la profondeur désirée, puis resserrez la molette.

La scie vibre beaucoup, que dois-je faire ?

Vérifiez que la lame est bien fixée et qu'elle n'est pas usée. Assurez-vous également que la scie est utilisée sur une surface stable.

Comment nettoyer ma scie FESTOOL PSC 420 EB-Basic-4 ?

Débranchez la scie et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la garantie pour la FESTOOL PSC 420 EB-Basic-4 ?

La scie est généralement couverte par une garantie de 3 ans. Pour plus de détails, consultez le manuel d'utilisation ou le site web de FESTOOL.

Comment stocker la scie correctement ?

Rangez la scie dans un endroit sec et frais, de préférence dans son étui ou sa mallette de transport pour la protéger de la poussière et des chocs.

Puis-je utiliser la scie pour couper des matériaux autres que le bois ?

Oui, la scie peut être utilisée pour couper des matériaux tels que le plastique ou l'aluminium, mais il est important d'utiliser des lames appropriées pour chaque matériau.

Comment obtenir un service après-vente pour ma scie ?

Pour toute question relative au service après-vente, veuillez contacter le service client de FESTOOL ou vous rendre dans un revendeur agréé.

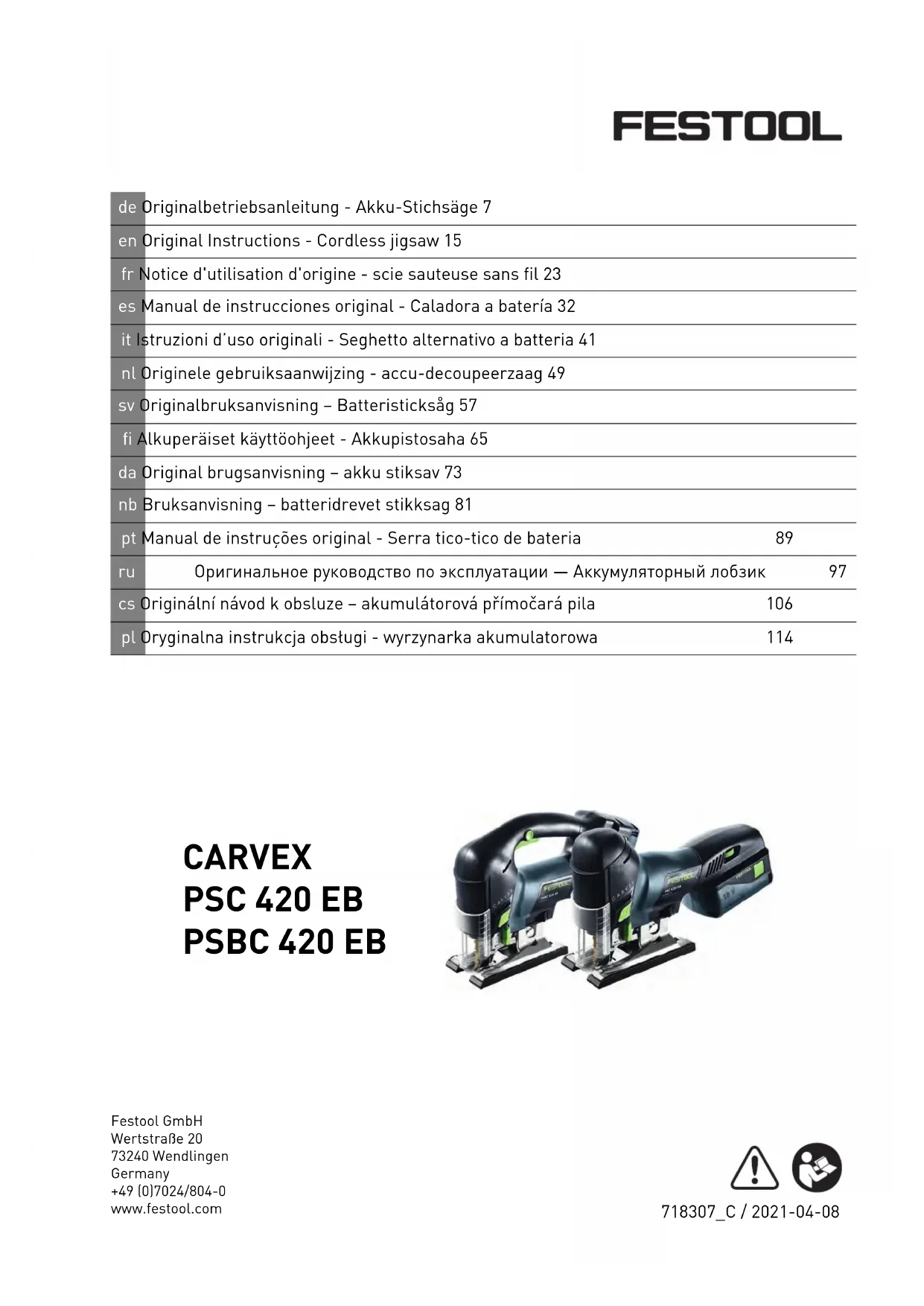

MODE D'EMPLOI PSC 420 EB-Basic-4 0 FESTOOL

CE-Déclaration de conformité communau- taire. Nous déclarons sous notre propre respons- abilité que ce produit est conforme aux normes ou documents de normalisation suivants:

gilt in Kombination mit Akku/valid in combination with battery pack/valable en combinaison avec batterie BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C

battery pack/valable en combinaison avec Bluetooth

• 3 Utilisation en conformité avec les instruc tions p. 25
• 4 Caractéristiques techniques p. 25
• 5 Éléments de l'appareil p. 25
• 6 Mise en service p. 26
• 7 Batterie p. 26
• 8 Réglages p. 26
• 9 Utilisation de l'outil électroportatif p. 28
• 10 Entretien et maintenance p. 29
• 11 Accessoires p. 29
• 12 Environnement p. 31
• 13 Remarques générales 1 Symboles Avertit d'un danger général Avertit d'un risque de décharge électri que Lire le mode d'emploi et les consignes de sécurité ! Porter une protection respiratoire ! Porter une protection auditive ! Porter des lunettes de protection ! Porter des gants de protection ! Insérer la batterie Dégager la batterie Ne pas jeter avec les ordures ménagè res. Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne. Conseil, information Instruction 2 Consignes de sécurité p. 31

2.1 Consignes générales de sécurité pour

outils électroportatifs AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conserver l'ensemble des consignes de sécu rité et des instructions afin de pouvoir les con sulter ultérieurement. Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonction nant sur batterie (sans câble). Respecter la notice d'utilisation du chargeur et de la batterie.

2.2 Consignes de sécurité spécifiques à

l'appareil – Si l'outil monté pourrait entrer en contact avec des conduites électriques invisibles, tenez l'outil électroportatif à l'aide des poignées isolées. Le contact avec un câble sous tension peut également mettre des pièces métalliques de l'appareil sous ten sion et provoquer une décharge électrique. – Fixez et bloquez la pièce sur un support stable au moyen de serre-joints ou d'au tres accessoires. Si vous maintenez la piè ce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle. – Les outils électroportatifs Festool doivent uniquement être montés sur des tables de travail prévues à cette fin par Festool. Le montage sur d'autres tables de travail ou des tables fabriquées par l'utilisateur peut compromettre la sécurité de fonctionne ment de l'outil électroportatif et provoquer de graves accidents. – Attendez que l'outil électroportatif soit complètement immobilisé avant de le dé poser. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil électroportatif. – Ne pas utiliser de lames de scie défor mées, fendues ou présentant des taillants émoussés ou défectueux. Français 23– Toujours appliquer la scie sauteuse sur la pièce une fois la lame de scie mise en mar che.

Portez un équipement de protection indi viduelle approprié : une protection auditi ve, des lunettes de protection, un masque anti-poussière lors des travaux impliquant un dégagement de poussière et des gants de protection dans le cas des matériaux ru gueux et lors du changement d'outil. – Un dégagement de poussières nocives/ toxiques est possible pendant l'utilisation de l'appareil (par ex. poussières de pein tures au plomb ou de certaines essences de bois). Le contact avec ces poussières ou leur inhalation peut présenter un danger pour la santé de l'utilisateur ou des per sonnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays. Raccordez l'outil électroportatif à un dispositif d'aspiration approprié. – Raccordez toujours l'appareil à un disposi tif d'aspiration en cas de travaux impliquant un dégagement de poussière. – La lumière stroboscopique peut déclen cher des crises d'épilepsie chez les per sonnes qui y sont prédisposées. N'utilisez pas cette machine si vous avez cette pré disposition. – Ne regardez pas en direction de la lumière stroboscopique. Regarder la source lumi neuse peut provoquer des lésions oculai res. – Ne pas faire fonctionner l'outil électropor tatif sans fil avec des blocs d'alimentation secteur ou avec des batteries d'autres fa bricants. Ne pas utiliser de chargeurs d'autres fabricants pour recharger la bat terie. L'utilisation d'accessoires autres que ceux prévus par le fabricant peut provoquer une décharge électrique et/ou des acci dents graves.

2.3 Travail de métaux

Pour des raisons de sécurité, respectez les mesures suivantes lors de l'usinage de mé tal : – Raccordez l'outil à un aspirateur approprié. – Nettoyez régulièrement les dépôts de poussières accumulés dans le carter mo teur. – Utilisez une lame de scie pour métal. – Fermez le protecteur contre les projections de copeaux. Portez des lunettes de protection !

2.4 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes : Niveau de pression acousti quel

88 dB(A) Niveau de puissance acousti que

= 99 dB(A) Incertitude K = 5 dB ATTENTION Émission de bruit lors de l'utilisation Lésions auditives ► Utiliser une protection auditive. Valeur d'émission vibratoire a

(somme vecto rielle tridirectionnelle) et incertitude K détermi nées conformément à EN 62841 :

Les valeurs d'émission indiquées (vibrations, bruit) – sont fournies à des fins de comparaison avec d'autres appareils, – permettent également une estimation pro visoire des nuisances sonores et vibratoi res lors de l'utilisation, – sont représentatives des principales appli cations de l'outil électroportatif. Français 24ATTENTION Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utili sation de l'outil et du type de pièce à travail ler. ► Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation. ► Déterminer ensuite des mesures de sécu rité adaptées aux nuisances sonores réel les afin de protéger l'utilisateur. 3 Utilisation en conformité avec les instructions Les scies sauteuses sont conçues de façon con forme aux prescriptions pour le sciage de bois et de matériaux similaires. Avec les lames de scie spéciales proposées par Festool, vous pou vez également utiliser les machines pour le sciage de plastiques, d'acier, d'aluminium, d'al liages cuivre / zinc et de plaques en cérami ques. L'utilisateur est responsable des dom mages provoqués par une utilisation non conforme. L'outil électroportatif convient pour l'utilisation avec les batteries Festool de la série BP de ca tégorie de tension identique. 4 Caractéristiques techniques Scie sauteuse sans fil PSC 420 EB PSBC 420 EB Tension du moteur 10,8 - 18 V Cadence de coupe 1500 - 3800 tr/min 1000 - 3800 tr/min Longueur de course 26 mm Course pendulaire 4 niveaux Position inclinée max. (uniquement avec accessoire table angulaire WT-PS 400) 45° des deux côtés Profondeur de coupe max. (en fonction de la lame de scie) Bois 120 mm Aluminium 20 mm Acier 10 mm Poids sans batterie 1,8 kg Poids correspond à la procédure EPTA 01:2014 (avec bat terie BP 18 Li 6,2 AS) 2,5 kg 5 Éléments de l'appareil [1-1] Protecteur contre les projections de copeaux [1-2] Interrupteur MARCHE/ARRÊT [1-3] Surfaces de préhension [1-4] Accélérateur (PSBC 420 EB unique ment) [1-5] Dispositif de marche forcée (PSBC 420 EB uniquement) [1-6] Molette de réglage de la cadence de coupe [1-7] Touches d'extraction de la batterie [1-8] Raccord d'aspiration [1-9] Levier de changement de la table de sciage [1-10] Éjecteur de lame de scie [1-11] Table de sciage interchangeable [1-12] Commutateur de course pendulaire [1-13] Semelle [1-14] Orifice d'éjection des copeaux Français 25[1-15] Touche témoin de charge de la batte rie [1-16] Témoin de charge Les illustrations indiquées se trouvent au début et à la fin du mode d'emploi. Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés. 6 Mise en service

6.1 Mise en marche/à l'arrêt

L'outil électroportatif possède un interrupteur MARCHE/ARRÊT [1-2] des deux côtés.

PSBC 420 EB dispose en supplément d'un accélérateur [1-4] avec dispositif de marche forcée [1-5] . Pour le fonctionnement continu, utilisez l'interrupteur [1-2]. 7 Batterie ► Insérer la batterie [2a] ► Retirer la batterie [2b] Risques de blessures ! Les batteries de la série BPC ne doivent être utilisées qu'après en avoir retiré le clip ceinture.

7.1 Affichage de capacité

L'affichage de capacité [1-16] indique à l'ac tionnement de la touche [1-15] le niveau de charge de la batterie pendant env. 2 s : 70‑100 % 40‑70 % 15‑40 % < 15 %

Recommandation : recharger la batterie avant de continuer à utiliser l'appareil. Vous trouverez des informations supplé mentaires sur le chargeur et la batterie à indicateur de charge dans les notices d'utilisation de ces deux éléments. 8 Réglages AVERTISSEMENT Risques de blessures, choc électrique ► Retirez systématiquement les batteries de l'outil avant tous les travaux sur l'outil !

8.1 Changement d'outil

ATTENTION Risque de blessures dû à l'outil d'usinage chaud et tranchant ► Ne pas monter d'outils d'usinage émous sés ou défectueux. ► Se munir de gants de protection pour ma nipuler l'outil d'usinage. Sélectionner la lame de scie Utilisez uniquement des lames de scie avec queue à une came (queue en T). La lame de scie ne doit pas être plus longue que nécessaire pour la coupe prévue. Afin de garan tir un guidage sûr, la lame de scie doit sortir en bas de la pièce à chaque point lors de la coupe. Avec la table angulaire et la table adapta ble, utilisez uniquement des lames de scies à denture alternée. Nous recom mandons l'utilisation de la lame de scie Festool S 105/4 FSG. Les lames de scie Festool destinées aux scies sauteuses ont un coloris spécifique. Le coloris correspond au matériau auquel convient la la me de scie. Coloris Matériau Jaune Bois Rouge Plastiques Vert Matériaux de construction Bleu Métal Pour de plus amples informations, voir l'embal lage, votre catalogue Festool ou www.festool.fr. Montage de la lame de scie Avant le changement d'outil, débranchez toujours l'outil électroportatif de l'ali mentation électrique ! ► Relevez si nécessaire le protecteur contre les projections de copeaux [3-1]. ► En orientant les dents dans le sens de cou pe, introduisez la lame de scie [3-4] jus qu'en butée dans l'orifice [3-2]. ► Tournez la lame de scie [3-4] d'env. 30° dans le sens horaire jusqu'à ce qu'elle se verrouille. Contrôlez la bonne fixation de la lame de scie. Une lame de scie mal fixée peut tomber et vous blesser. Français 26Dans le cas de lames de scie très courtes, il est recommandé de retirer la table de sciage (voir chapitre 8.4 ) avant de monter la lame de scie. Régler le dispositif de guidage de lame après chaque changement de lame de scie Le dispositif de guidage de lame sert à faciliter le déplacement de la lame de scie. ► Retirez la table de sciage (voir chapi tre 8.4

► Serrez la vis [3-6] avec la clé Allen [3-5] jusqu'à ce que les mâchoires se trouvent pratiquement contre la lame de scie. AVIS Endommagement de la machine et de la la me de scie ► Ne pas serrer trop fortement la vis [3-6] ! La lame de scie doit encore pouvoir se dé placer facilement. Éjection de la lame de scie Lors de l'éjection de la lame de scie, main tenez l'outil électrique de manière à ce que la lame de scie éjectée ne risque pas de blesser des personnes ou des animaux. ► Poussez l'éjecteur de lame de scie [3-3] vers l'avant jusqu'en butée. Un mécanisme éjecte la lame de scie. Le changement d'outil est uniquement possible à la position haute du porte-outil. Si le changement de lame de scie n'est pas possible : faire tourner la scie sauteuse à vites se élevée pendant 3 à 10 s. Actionner à nouveau l'éjecteur de lame de scie [3-3].

8.2 Utilisation du protecteur contre les

projections de copeaux Le protecteur contre les projections de co peaux [3-1] empêche la projection des copeaux et améliore l'efficacité de l'aspiration des co peaux. ► Poussez le protecteur contre les projections de copeaux [3-1] vers le bas, en exerçant une légère pression.

8.3 Montage du pare-éclats

Le pare-éclats permet des découpes sans éclats sur le côté sortie de la lame de scie. ► La machine étant arrêtée, poussez le pare- éclats [4-1] sur le guide jusqu'à la lame de scie [4-2], ► mettez la scie sauteuse en marche, ► poussez le pare-éclats avec la machine en marche (Niveau de régime 5) au niveau d'une surface plane (pas à la main) jusqu'à ce qu'il soit à fleur avec le bord avant de la table de sciage. A cette occasion le pare- éclats est entaillé. Après l'usure, il est possible de continuer d'utiliser le pare-éclats en le poussant d'env. 3 mm supplémentaires vers l'arriè re. Afin que le pare-éclats fonctionne de façon fiable, il doit se trouver des deux côtés très près de la lame de scie. Pour garantir des découpes sans éclats, un nouveau pa re-éclats devrait être monté à chaque changement de lame de scie.

8.4 Remplacement de la table de sciage

► Ouvrez le levier [1-9]. ► Retirez la table de sciage par le bas. Le montage s'effectue dans l'ordre inver se ! Assurez-vous que la table de sciage repose correctement dans le guide. A la place de la table de sciage, il est possible de monter la table angulaire WT-PS 400 ou la table adaptable ADT-PS 400. Ne sciez jamais sans la table de sciage, ou l'une des tables proposées par Fes tool dans sa gamme d'accessoires.

AVERTISSEMENT Risques pour la santé dus aux poussières ► Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travail lez jamais sans aspiration. ► Respectez toujours les prescriptions natio nales en vigueur lors de l'aspiration de poussières dangereuses pour la santé. L'adaptateur d'aspiration [5-3] permet de rac corder les scies sauteuses à un aspirateur (dia mètre de tuyau 27 mm). ► Insérez l'adaptateur d'aspiration dans l'ou verture arrière de la table de sciage, de ma nière à ce que le crochet [5-2] s'engage dans l'évidement [5-1]

► Pour retirer l'adaptateur d'aspiration, pres sez le crochet [5-2]

Français 27Du fait de la faible puissance absorbée de la machine (faible consommation d'éner gie), les aspirateurs avec dispositif de mi se en marche automatique s'enclenchent parfois seulement lors de la coupe effecti ve. ► Pour certains cas d'application spéciaux (par ex. faible cadence de coupe, bois ten dre), réglez l'aspirateur en mode de fonc tionnement continu.

8.6 Réglage de la course pendulaire

Afin de pouvoir travailler différents matériaux avec une avance optimale, les scies sauteuses disposent d'une course pendulaire réglable. Le commutateur de course pendulaire [1-12] per met de choisir la position souhaitée : Position 0 = course pendulaire désactivée Position 3 = course pendulaire maximale Réglage de course pendulaire recommandé Bois tendres, panneaux de particules, panneaux de fibres de bois

Panneaux lattés, contreplaqué, matière plastique

8.7 Régulation de la cadence de coupe

La cadence de coupe est réglable en continu avec la molette [1-6] entre 1500 et 3800 tr/min (PSBC 420 EB : 1000 - 3800 tr/min). Vous pou vez ainsi adapter de façon optimale la vitesse de coupe à chaque matériau. À la position A , la détection automatique de charge est activée : la cadence de coupe est ré duite en marche à vide et réglée sur la valeur maximale lors de la pénétration dans la pièce. Cadence de coupe recommandée (position de la molette) Bois durs, bois tendres, panneaux lat tés, contreplaqué, panneaux de parti cules

Panneaux de fibres de bois 4 - A Matière plastique 3 - A Céramique, aluminium, métaux non ferreux 3 ‑ 5 Acier 2 ‑ 4 9 Utilisation de l'outil électroportatif ATTENTION Matériaux impliquant un dégagement de poussière important Endommagement de l'appareil dû à la péné tration de poussière, risque de blessures ► Ne pas travailler les bras au-dessus de la tête. Si vous travaillez des pièces de petite taille ou des pièces minces, utilisez toujours un support stable ou le module CMS (accessoire). Maintenez l'outil électrique par le biais de la poignée pendant le travail et guidez-le le long de la ligne de coupe souhaitée. Pour garantir des découpes précises et un fonctionnement sans à-coups, guidez l'outil électrique avec les deux mains.

9.1 Sciage libre sur tracé

Grâce à son extrémité triangulaire, le pare- éclats [4-1] indique la ligne de coupe de la la me de scie. Il facilite de ce fait le sciage sur tra cé.

AVERTISSEMENT La position de la lame de scie peut être mal perçue du fait de la lumière stroboscopique Risques de blessures ► Veillez à un éclairage suffisant au poste de travail. Une lumière continue / une lumière strobosco pique est intégrée pour éclairer la ligne de cou pe : jusqu'à env. 2 100 tr/mn : lumière continue à partir d'env. 2 100 tr/mn : lumière strobosco pique En position au-dessus de la tête (+/- 45°), l'éclairage est entièrement désactivé. Vous pouvez au besoin adapter l'éclairage : ► Branchez l'outil électrique. ► Maintenez les deux boutons [1-2] pressés pendant env. 10 s jusqu'à ce qu'un bip se fasse entendre. ► Relâchez les deux boutons [1-2]

► Pressez le bouton gauche (sur le côté de la course pendulaire) autant de fois que voulu afin de sélectionner le mode souhaité : Français 28Mode Affichage pen dant le réglage Comportement à l'utilisation 1 L'éclairage cli gnote avec stroboscope (standard) 2 Éclairage allumé Lumière continue sans stroboscope 3 Éclairage éteint Éclairage désacti

► Pressez le bouton droit pour mémoriser le réglage.

9.3 Signaux d'avertissement sonores

Des signaux d'avertissement sonores retentis sent lors des états de fonctionnement suivants et la machine s'arrête : peep ―

– Batterie déchargée ou machine surchar gée. ► Remplacez la batterie. ► Réduisez la charge de la machine. peep peep

– La machine est surchauffée. ► Après refroidissement, vous pouvez remet tre la machine en marche. peep peep peep – La batterie Li-ion est surchauffée ou défec tueuse. ► Contrôlez sa capacité de fonctionnement avec le chargeur, avec la batterie refroidie. 10 Entretien et maintenance AVERTISSEMENT Risque de blessures, décharge électrique ► Avant toutes les opérations de maintenan ce et d'entretien, toujours retirer la batte rie de l'outil électroportatif. ► Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après- vente agréé. Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.fes tool.fr/services Utiliser uniquement des pièces déta chées Festool d'origine ! Réf. sur : www.festool.fr/services EKAT

10.1 Respecter les consignes suivantes

► Contrôlez régulièrement l'état d'usure du galet de guidage. ► Nettoyez régulièrement les dépôts de pous sières sur le capot de protection contre les projections de copeaux. ► Nettoyez régulièrement la semelle, afin d'éviter des rayures et des stries sur la sur face. ► Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé. ► Pour assurer la circulation de l'air, il est impératif que les ouïes de ventilation du carter moteur soient maintenues dégagées et propres. ► Veillez à ce que les contacts de branche ment sur l'outil électroportatif, le chargeur et la batterie restent propres.

10.2 Nettoyage de l'orifice d'éjection des

copeaux Nettoyez régulièrement l'orifice d'éjection des copeaux [1-14] afin d'éviter une obstruction : ► Retirez le protecteur contre les projections de copeaux, ► nettoyez l'orifice d'éjection des copeaux avec un pinceau ou à l'aspirateur, ► remontez le protecteur contre les projec tions de copeaux. 11 Accessoires Les références des accessoires et des outils fi gurent dans le catalogue Festool ou sur Inter net, à l'adresse « www.festool.fr ».

11.1 Lames de scie, autres accessoires

Afin de pouvoir découper rapidement et propre ment différents matériaux, Festool vous propo se pour tous les cas d'utilisation des lames de scie spécialement adaptées à votre scie sauteu se Festool. Français 2911.2 Sciage avec semelles spéciales Les semelles spéciales protègent les surfaces de qualité contre les rayures et les stries. ► Pressez la semelle au niveau de la posi tion [6-1]. ► Poussez simultanément la semelle vers l'avant. ► Montez une autre semelle et poussez-la vers l'arrière, jusqu'à ce qu'elle s'enclen che.

11.3 Sciage avec la table angulaire

La table angulaire WT-PS 400 permet le sciage d'angles intérieurs et d'angles ex térieurs jusqu'à 45°, ainsi que de tubes. Aucune aspiration n'est possible lors du sciage avec la table angulaire ! Montage de la table angulaire ► Retirez la table de sciage [1-11](voir chapi tre 8.4

► Montez la table angulaire sur le support de table de la scie. ► Fermez le levier [1-9]. Assurez-vous que la table angulaire repose correctement dans le guide. Réglage de l'angle ► Tournez la molette [7-1] pour régler l'angle souhaité. Vous pouvez régler les valeurs -45°, 0° et +45° à l'aide de l'échelle[7-2]. AVERTISSEMENT Sciage, profondeurs de coupe Risques de blessures ► Sélectionnez la longueur de lame de scie et la profondeur de coupe de manière à ce que la lame de scie reste systématique ment plongée dans la pièce. En cas de coupes à 0°, nous recomman dons de régler la table angulaire sur une valeur légèrement négative, afin de garan tir un fonctionnement stable.

11.4 Sciage avec la table adaptable

La table adaptable ADT-PS 400 permet de fixer votre scie sauteuse sur le rail de guidage Fes tool et sur le compas KS-PS 400. Avec rail de guidage et compas : respec ter l'épaisseur de matériau max. de 20 mm et utiliser uniquement des lames de scie à denture alternée (FSG). Montage de la table adaptable ► Retirez la table de sciage [1-11] (voir chapi tre 8.4

► Montez la table adaptable [8-1] sur le sup port de table de la scie. ► Fermez le levier de changement [1-9]. Assurez-vous que la table adaptable repose so lidement dans le guide. Utilisez également le raccord d’aspira tion [1-8] avec la table adaptable. Adaptation au rail de guidage FS 2 L'utilisation du système de guidage Festool FS 2 (image [9] ) vous facilite la réalisation de cou pes rectilignes et précises. ► Montez la scie sauteuse avec la table adap tatrice [8-1] fixée sur le rail de guidage. Adaptation au compas Le compas permet de réaliser des découpes circulaires d'un diamètre compris entre 120 et 3000 mm. Le compas peut être monté des deux côtés sur la table adaptable. ► Placez la scie sauteuse et la table adaptable sur l'adaptateur [10-1] du compas. ► Insérez le mandrin de centrage [10-2] dans l'orifice [10-4] du compas situé dans l'ali gnement de la lame de scie. ► Bloquez le mètre sur le compas à l'aide du bouton rotatif [10-5]. Réglages recommandés pour le sciage avec le compas : ► Sciez dans le sens antihoraire. ► Sciez avec une avance lente. ► Réglez la course pendulaire [1-12] sur 0 -

► Réglez la cadence de coupe [1-6] sur 1 - 5. Conservez le mandrin de centrage dans le logement [10-3]

Sciage semi-stationnaire avec le système CMS Festool Le montage de la scie sauteuse sur le système CMS Festool permet d'obtenir une scie circu laire sur table semi-stationnaire pour différen tes formes de découpes. Vous trouverez des in formations à cet égard sur le prospectus con cernant le système CMS. ► Insérez votre scie sauteuse avec la table adaptatrice dans le système CMS, tel que décrit sur la notice d'utilisation du système CMS-PS. Français 3012 Environnement Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco logique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur. Uniquement UE : selon la directive européenne relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique. Informations à propos de REACh : www.fes tool.com/reach 13 Remarques générales

et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool GmbH. Français 31Índice de contenidos 1 Símbolos....................................................32 2 Indicaciones de seguridad........................ 32 3 Uso conforme a lo previsto.......................33 4 Datos técnicos
