KÄYTTÖOHJE PSC 420 EB-Basic-4 0 FESTOOL

2 Turvallisuusohjeet....65

3 Määräystenmukainen käyttö....66

4 Tekniset tiedot....67

5 Laitteen osat....67

6 Käyttöönotto.... 67

7 Akku....67

8 Säädöt....68

9 Työskentely sähkötyökalulla....69

10 Huolto ja hoito.... 70

11 Tarvikkeet....71

12 Ympäristö....72

13 Yleisiä ohjeita.... 72

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä hengityssuojainta!

Käytä kuulosuojaimia!

Käytä suojalaseja!

Käytä työkäsineitä!

Akun asennus

Akun irrotus

Älä hävitä kotitalousjätteiden mukana.

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike saattaa koskettaa piilossa olevia sähköjohtoja. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
- Kiinnitä työkappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät työkappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei pysy va- kaasti paikallaan, jolloin on vaara menettää koneen hallinta.
- Festool-sähkötyökaluja saa asentaa vain ohjeen mukaisiin Festoolin suosittelemiin työpöytiin. Jos kone asennetaan toisenlai-seen tai itsevalmistettuun työpöytään, tämä voi huonontaa sähkötyökalun turvallisuutta ja aiheuttaa vakavia onnettomuuksia.
- Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.
- Älä käytä vääntyneitä, säröilleitä, tylsiä tai vaurioituneita sahanteriä.
- Sahanterän täytyy aina olla liikkeessä, kun pistosaha ohjataan työkappaleeseen.

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuojainta pölyä aiheuttavissa töissä, suojakäsineitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa.

- Työstön yhteydessä saattaa syntyä terveydelle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien ja tiettyjen puulaatujen yhteydessä). Näiden pölylaatujen koskettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ihmisille. Noudata oman maasi voimassaolevia turvallisuusmääräyksiä. Kytke sähkötyökalu sopivaan imulaitteeseen.

• Kytke kone pölyä aiheuttavissa töissä aina imuriliitäntään.
• Stroboskooppivalo voi aiheuttaa epilepsiaan taipuvaisissa ihmisissä epilepsiakohtauksia. Älä käytä tätä työkalua, jos olet taipuvainen epilepsiaan.
• Älä katso stroboskooppivaloon. Katsominen valolähteeseen voi aiheuttaa silmävammoja.
• Älä käytä akkusähkötyökalua verkkolaitteilla tai vieraila akuilla. Älä käytä vieraita latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä-tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

2.3 Metallintyöstö

Metallia työstettäessä on noudatettava llisuussyistä seuraavia toimenpiteitä:

• Kytke kone sopivaan imuriin.
• Puhdista säännöllisesti koneen moottorin kotelo sinne kertyneestä pölystä.
• Käytä metallisahanterää.
• Työnnä purusuojus alas.

Käytä suojalaseja!

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 88 dB(A)

Äänentehotaso L _WA = 99 dB(A)

Epävarmuus K = 5 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

PSC 420 EB PSBC 420 EB

Puun sahaaminen	a_h	7,0 m/s2	15,0 m/s2
Metallin sahaaminen	a_h	8,0 m/s2	7,5 m/s2
Epävarmuus K		1,5 m/s2	1,5 m/s2

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
  ▶ Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Pistosahat on tarkoitettu puun ja puunkaltaisten materiaalien sahaamiseen. Festoolin toimitusohjelmaan kuuluvilla erikoissahanerillä koneilla voidaan sahata myös muovia, terästä, alumiinia, kirjometallia ja keraamisia laattoja.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahingoista.

Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa.

4 Tekniset tiedot

Akkupistosaha PSC 420 EB PSBC 420 EB
Moottorin jännite 10,8-18 V
Iskuluku	1500-3800 min ^-1	1000-3800 min ^-1
Iskunpituus 26 mm
Heiluriliike 4 asentoa
Maks. kallistusasento (vain lisätarvikkeena saatavan kulmapöydän WT-PS 400 kanssa)	45° kummallekin puolelle
Maks. sahaussyvyys (riippuu sa-hanterästä)	Puu 120 mm
	Alumiini 20 mm
	Teräs 10 mm
Paino ilman akkua 1,8 kg
EPTA-Procedure 01:2014 -ohjeen mukainen paino (akun BP 18 Li 6,2 AS kanssa)	2,5 kg

5 Laitteen osat

[1-1] Purusuojus
[1-2] Käynnistys-/sammutuskytkin
[1-3] Kahvapinnat
[1-4] Nopeuden säätöpainike (vain PSBC 420 EB)
[1-5] Kytkentäsalpa (vain PSBC 420 EB)
[1-6] Iskuluvun säätöpyörä
[1-7] Akun vapautuspainikkeet
[1-8] Poistoimuliitäntä
[1-9] Sahauspöydän vaihtovipu
[1-10] Sahanterän irrotin
[1-11] Vaihdettava sahapöytä
[1-12] Heiluriliikekytkin
[1-13] Pohjalevy
[1-14] Purunpoistoaukko
[1-15] Kapasiteettinäytön painike akussa
[1-16] Kapasiteettinäyttö

Ilmoitetut kuvat ovat käyttöoppaan alussa ja lopussa.

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

6 Käyttöönotto

6.1 Päälle-/poiskytkentä

Sähkötyökalun molemmilla puolilla on painike [1-2] moottorin käynnistämiseen/sammutta-miseen.

Malissa PSBC 420 EB on lisäksi nopeuden sää-töpainike [1-4] ja kytkentäsalpa [1-5]. Käytä jatkuvaaan käyttöön painiketta [1-2].

7 Akku

▶ Akun asennus [2a]
▶ Akun irrotus [2b]

Loukkaantumisvaara! BPC-mallisarjan akkuja saa käyttää vain, kun vyökiinnike on irrotettu akusta.

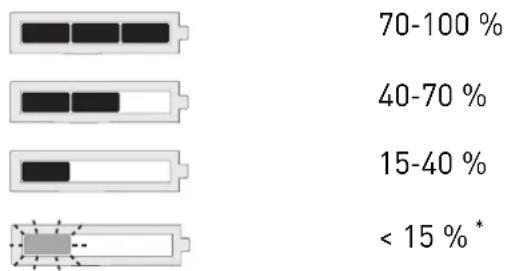

7.1 Kapasiteettinäyttö

Kapasiteettinäyttö [1-16] näyttää painiketta [1-15] painettaessa akun lataustilan n. 2 s ajan:

* Suositus: lataa akku ennen käytön jatkamista.

i Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

8 Säädöt

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

▶ Ota akut aina pois koneesta ennen kuin alat tekemään koneeseen liittyviä töitä!

8.1 Terän vaihtaminen

HUOMIO

Kuuman ja terävän käyttötarvikkeen aiheuttama loukkaantumisvaara

• Älä käytä tylsiä tai viallisia käyttötarvikkei-ta.
• Käytä työkäsineitä, kun käsittelet käyttö-tarviketta.

Sahanterän valinta

Käytä vain T-kiinnitysvarrella varustettuja sahanteriä. Älä käytä pitempää sahanterää kuin kyseisessä sahauskohteessa tarvitaan. Turvallisen ohjaamisen takaamiseksi sahanterän tulee yltää työkappaleen alapinnasta ulos sahauslinjan kaikissa kohdissa.
i Käytä kulma- ja sovitinpöydän yhteydessä vain haritettuja sahanteriä. Suosittelemme Festool-sahanterää S 105/4 FSG.

Pistosahoille tarkoitetut Festool-sahanterät on varustettu värimerkinnällä. Väri tarkoittaa materiaalia, jolle sahanterä soveltuu.

Väri Materiaali

Keltainen Puu

Punainen Muovit

Vihreä Rakennusmateriaalit

Sininen Metalli

Lisätietoja saat pakkauksesta, Festool-tuoteoppaasta tai osoitteesta www.festool.fi.

Sahanterän asennus

Irrota sähkötyökalu aina virtalähteestä, ennen kuin vaihdat terän!

• Työnnä purusuojusta [3-1] tarvittaessa ylöspäin.
  ▶ Työnnä sahanterää [3-4] terän hampaat sahaussuunnassa aukon [3-2] pohjaan asti.

Käännä sahanterää [3-4] n. 30° verran myötäpäivään, kunnes se lukittuu paikalleen.

Tarkista sahanterän pitävä kiinnitys.

Huonosti kiinnitetty sahanterä voi pudota ja aiheuttaa vammoja.

i Erittäin lyhyiden sahanterien yhteydessä sahauspöytä kannattaa irrottaa (katso lu- ku 8.4), ennen kuin asennat sahanterän.

Säädä sahanterän ohjain sahanterän jokaisen vaihtokerran jälkeen

Sahanterän ohjain parantaa sahanterän ohjausta.

▶ Irrota sahapöytä (katso luku 8.4).
- Kiristä ruuvi [3-6] kuusiokoloavaimella [3-5] niin, että leuat ovat lähellä sahanterää.

HUOMAUTUS

Työkalun ja sahanterän vaurioitumisvaara

- Älä kiristä ruuvia [3-6] liian tiukkaan! Sahanterän täytyy liikkua edelleen kevyesti.

Sahanterän irrotus

① Pidä sahanterää irrottaessasi sähkötyöka-lusta kiinni niin, ettei irtikimmahtava sa-hanterä vahingoita sivullisia tai eläimiä.
▶ Siirrä sahaterän irrotinta [3-3] eteenpäin rajoittimeen asti.

Sahanterä ponnahtaa mekaanisesti ulos.

(i) Teränvaihto on mahdollista vain teränpiti- men yläasennossa.

Jos sahanterää ei saa vaihdettua: Anna sahanterän käydä 3-10 sekuntia suurella kierrosluvulla. Paina sahanterän irrotinta [3-3] uudelleen.

8.2 Purusuojuksen käyttäminen

Purusuojus [3-1] estää puruja sinkoutumasta ympäriinsä ja parantaa purujen imuroinnin tehoa.

- Työnnä purusuojus [3-1] kevyellä painalluk-sella alas.

8.3 Murtosuojan käyttäminen

Murtosuojan avulla saat tehtyä repeilemättö-mät sahausreunat myös sahanterän ulostulopuolella.

• Työnnä koneen ollessa sammutettuna mur- tosuoja [4-1] ohjaimeen [4-2] sahanterään asti,
  ▶ kytke pistosaha päälle,

työnnä koneen käydessä murtosuoja tasaisella pinnalla niin pitkälle taaksepäin (Kierroslukualue 5) (ei käsin),, kunnes se on kohdakkain sahauspöydän etureunan kanssa. Tällöin terä sahaa purusuojusta jonkin verran.
① Kulumisen myötä purusuojusta voidaan työntää taaksepäin noin 3 mm verran ja käyttää näin edelleen.
① Luotettavasti toimiakseen purusuojuksen täytyy olla molemmilta puoliltaan tiiviisti kiinni sahanterässä. Siksi sahanterän vaihdon yhteydessä myös purusuojus kannattaa korvata uudella repeilemättömien sahausten takaamiseksi.

8.4 Sahauspöydän vaihtaminen

▶ Avaa vaihtovipu [1-9].
▶ Ota sahauspöytä alakautta pois.

① Asennus tapahtuu päinvastaisessa järjes-tyksessä! Huolehdi siitä, että sahauspöytä on pitävästi kiinni ohjaimessa.

Sahauspöydän tilalle voidaan asentaa kulmapöytä WT-PS 400 tai sovitinpöytä ADT-PS 400.

Älä missään tapauksessa sahaa ilman sahauspöytää tai Festool-tarvikevalikoi-kuuluvaapöytää.

8.5 Imurointi

VAROITUS

Pöly aiheuttaa vaaraa terveydelle

• Pöly voi olla terveydelle haitallista. Älä sen vuoksi missään tapauksessa työskentele ilman imuria.
  ▶ Noudata terveydelle vaarallisen pölyn imu-roinnissa aina maakohtaisia määräyksiä.

Pistosahoihin voidaan kytkeä imuadapterin [5-3] kanssa imuri (letkunhalkaisija 27 mm).

• Työnnä imuadapteri sahauspöydän taka-aukkoon, niin että haka [5-2] napsahtaa kiinni loveen [5-1].
  ▶ Irrota imuadapteri painamalla hakaa [5-2].

① Koneen vähäisen tehonoton (pieni energiankulutus) takia kytkentäautomatiikalla varustetut imurit kytkeytyvät päälle usein vasta sitten, kun varsinainen sahaus alkaa.

▶ Aseta imuri erikoiskäyttötapauksissa (esim. vähäinen iskuluku, pehmeä puu) jatkuvalle käytölle.

8.6 Heiluriliikkeen säätäminen

Pistosahojen säädettävän heiluriliikkeen avulla pystyt työstämään erilaisia materiaaleja optimaalisella nopeudella. Heiluriliikekytkimellä [1-12] valitaan haluttu asento:

Asento 0 = heiluriliike pois päältä

Asento 3 = suurin heiluriliike

Heiluriliikkeen suositeltu asetus

Pehmeä puu, lastulevyt, puukuitulevyt 1 - 3

Kimpilevyt, vaneri, muovi 1 - 2

Keramiikka 0

Alumiini, kirjometallit 0 - 2

Teräs, kova puu 0 - 1

8.7 Iskuluvun säätö

Iskulukua voi säätää säätöpyörällä [1-6] portaattomasti 1500-3800 min ^-1 (PSBC 420 EB: 1000-3800 min ^-1 ) välillä. Siten voit säätää optimaalisen sahausnopeuden kullekin materiaalille.

Asennossa A automaattinen kuormituksen tunnistus on aktivoitu: Iskulukua vähennetään jou-tokäynnillä ja se nostetaan huippunopeuteen, kun terä koskettaa työkappaletta.

Suositeltu iskuluku (säätöpyörän asento)

Kova puu, pehmeä puu, kimpilevyt, va- A neri, lastulevyt

Puukuitulevyt 4 - A

Muovi 3 - A

Keramiikka, alumiini, kirjometallit 3 - 5

Teräs 2 - 4

9 Työskentely sähkötyökalulla

HUOMIO

Voimakkaasti pölyävät materiaalit Koneen sisään tunkeutuva pöly voi aiheuttaa vaurioita, loukkaantumisvaara

- Älä työskentele kone ylösalaisin.

Käytä pienten tai ohuiden työkappaleiden sahauksessa aina tukevaa alustaa, esim. CMS-moduulia (lisätarvike).

Pidä sähkötyökalun kahvasta kiinni ja sahaa haluttua linjaa pitkin. Ohjaa sahaa molemmilla käsillä, jotta sahaus sujuu tarkasti ja tasaisesti.

9.1 Ohjaimitta tehtävä sahaus piirrettyä viivaa pitkin

Murtosuojan [4-1] kolmion muotoinen kärki osoittaa sahanterän leikkauslinjan. Se helpottaa siten viivaa pitkin sahaamista.

9.2 Valo

VAROITUS

Stroboskooppivalo voi antaa harhaanjohtavan kuvan sahanterän sijaintikohdasta Loukkaantumisvaara

▶ Huolehdi työpisteen hyvästä valaistuksesta.

Sahauslinjan valaisemiseksi sahaan on asen- nettu jatkuva valo / stroboskooppivalo:

noin 2100 min ^-1 asti: jatkuva valo noin 2100 min ^-1 alkaen: stroboskooppivalo

① Koneen ollessa ylösalaisin (+/- 45°) valo on kokonaan pois päältä.

Tarvittaessa voit säätää valoa:

▶ Kytke sähkötyökalu virtalähteeseen.
- Pidä kumpaakin painiketta [1-2] samanai-kaisesti painettuna noin 10 s ajan, kunnes kuulet piippaavaan äänen.
▶ Vapauta molemmat painikkeet [1-2].
▶ Paina vasenta painiketta (heiluri-iskun puolella) ilmoitetun määrän verran, jotta saat valittua haluamasi käyttötilan:

Käyttö-tila

Näyttö sää-dön aikana

Käyttäytyminen käy-tön aikana

2 Valo päällä Jatkuva valo ilman stroboskooppia

3 Valo pois päältä Valon toiminta kat- kaistu

▶ Paina oikeaa painiketta, kun haluat tallentaa asetuksen.

9.3 Varoittavat äänimerkit

Varoittavat äänimerkit kuuluvat seuraavissa käyttötiloissa ja kone kytkeytyy pois päältä:

peep — —

• Akku tyhjä tai kone ylikuormitettu.
  ▶ Vaihda akku.
  ▶ Kuormita konetta vähemmän.

peep peep —

- Kone on ylikuumentunut.

- Koneen jäähdyttyä se voidaan ottaa jälleen käyttöön.

peep peep peep

• Lilon-akku on ylikuumentunut tai viallinen.
  ▶ Tarkasta akun jäähdyttyä sen toimintakyky latauslaitteella.

10 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä.
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

10.1 Noudata seuraavia ohjeita

▶ Tarkasta ohjainrulla säännöllisesti kulumisen varalta.
- Puhdista purusuoja säännöllisesti siihen kertyneestä pölystä.
▶ Puhdista pohjalevy säännöllisesti, jotta se ei aiheuta pintaan naarmuja ja uria.
▶ Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu.
Tehokkaan ilmankierron varmistamiseksi moottorin kotelon jäähdytysilmarakojen täytyy olla aina esteettömiä ja puhtaita.
- Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina.

10.2 Purunpoistoaukon puhdistus

Puhdista purunpoistoaukko [1-14] säännöllisin väliajoin tukkeutumisen estämiseksi:

▶ Poista purusuojus,
- puhdista purunpoistoaukko siveltimellä tai imuroi se puhtaaksi,
▶ asenna purusuojus takaisin paikalleen.

11 Tarvikkeet

Tarvikkeiden ja työkalujen tilausnumerot voit katsoa Festoolin käyttö-/tuoteoppaasta tai Internet-osoitteesta www.festool.com.

11.1 Sahanterät, muut tarvikkeet

Festoolin valikoimissa on kaikille käyttökohteille ja Festool-pistosahoille räätälöityjä sahanteriä, joilla pystyt sahaamaan erilaisia materiaaleja nopeasti ja siististi.

11.2 Sahaaminen erikoistalloilla

Erikoistalloilla estät herkkien pintojen naarmuuntumisen ja uriutumisen.
▶ Paina liukutallaa kohdasta [6-1].
- Työnnä liukutallaa samanaikaisesti eteenpäin.
- Aseta toinen liukutalla tilalle ja työnnä sitä taaksepäin, niin että se lukittuu paikalleen.

11.3 Sahaaminen kulmapöydällä

Kulmapöytää WT-PS 400 käytetään enintään 45° sisä- ja ulkokulmien ja putkien sahauksessa.

Kulmapöydän kanssa sahattaessa imurointi ei ole mahdollista!

Kulmapöydän asentaminen

▶ Ota sahauspöytä [1-11] pois (katso lu-ku 8.4).
▶ Aseta kulmapöytä sahauspöydän kiinnitys-kohtaan.
▶ Sulje vaihtovipu [1-9].
Huolehdi siitä, että kulmapöytä on pitävästi kiinni ohjaimessa.

Kulman säätäminen

Käännä säätöpyörää [7-1], jotta saat asetettua haluamasi kulman.
Asteikon [7-2] avulla voi säätää arvot -45°, 0° ja +45°.

VAROITUS

Sahaussyvyydet Loukkaantumisvaara

- Valitse sahanterän pituus ja sahaussyvyys niin, ettei sahanterä pääse missään tapauksessa ponnahtamaan ulos työkappaleesta.

① 0° sahauksissa suosittelemme säätämään kulmapöytään lievästi negatiivisen asteluvun, jotta saha kulkee tasaisesti.

11.4 Sahaaminen sovitinpöydällä

Sovitinpöydän ADT-PS 400 avulla pistosahan voi kytkeä Festool-ohjainkiskoon ja ympyräohjai- meen KS-PS 400.

Ohjainkiskon ja ympyräohjaimen kanssa: huomioi suurin sallittu 20 mm:n materiaalivahvuus ja käytä vain haritettuja sahanteriä (FSG).

Sovitinpöydän asentaminen

▶ Irrota sahapöytä [1-11], (katso luku 8.4).
▶ Aseta sovitinpöytä [8-1] sahapöydän kiinnityskohtaan.
▶ Sulje vaihtovipu [1-9].
Varmista, että sovitinpöytä on pitävästi kiinni ohjaimessa.

① Käytä poistoimuliitäntää [1-8] myös sovitinpöydän kanssa.

Sovittaminen ohjainkiskoon FS 2

Festoolin ohjainjärjestelmän FS 2 (kuva [9]) käyttö helpottaa suorien ja täsmällisten sahausten tekoa.

▶ Aseta pistosaha asennetun sovitinpöydän [8-1] kanssa ohjainkiskolle.

Liittäminen ympyräohjaimeen

Ympyräohjaimella voit sahata ympyrän muotoi- sia aukkoja, joiden halkaisija on 120-3000 mm. Ympyräohjain voidaan asentaa molemmilta puolilta sovitinpöytään.

▶ Aseta pistosaha sovitinpöydän kanssa ympyräohjaimen adapterille [10-1].
- Työnnä keskitystuurna [10-2] ympyräohjai-men reikään [10-4], joka on kohdakkain sa-hanterän kanssa.
- Lukitse ympyräohjaimen mittanauha kiertonupilla [10-5].

Suositellut asetukset ympyräohjaimen kanssa tehtävässä sahauksessa:

▶ Sahaa vastapäivään.
▶ Saha a hitaasti edeten.
▶ Säädä heiluriliikkeen [1-12] asennoksi 0-1.
▶ Säädä iskuluvun [1-6] asennoksi 1-5.

Säilytä keskitystuurnaa asiaankuuluvassa säilytyspaikassaan [10-3].

Puolikiinteäasenteinen sahaaminen Festoolin CMS-järjestelmällä

Asentamalla pistosahan Festoolin CMS-järjestelmään saat käyttöösi puolikiinteäasenteisen

Suomi

pöytäsahan muotosahauksia varten. Tähän liittyviä lisätietoja saat CMS-esitteestä.

- Aseta pistosaha sovitinpöydän kanssa CMS-PS-käyttöohjeiden mukaan CMS-järjestelmään.

12 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

13 Yleisiä ohjeita

13.1 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

Indholdsfortegnelse
