MANUALE UTENTE KAPEX KS 120 REB FESTOOL

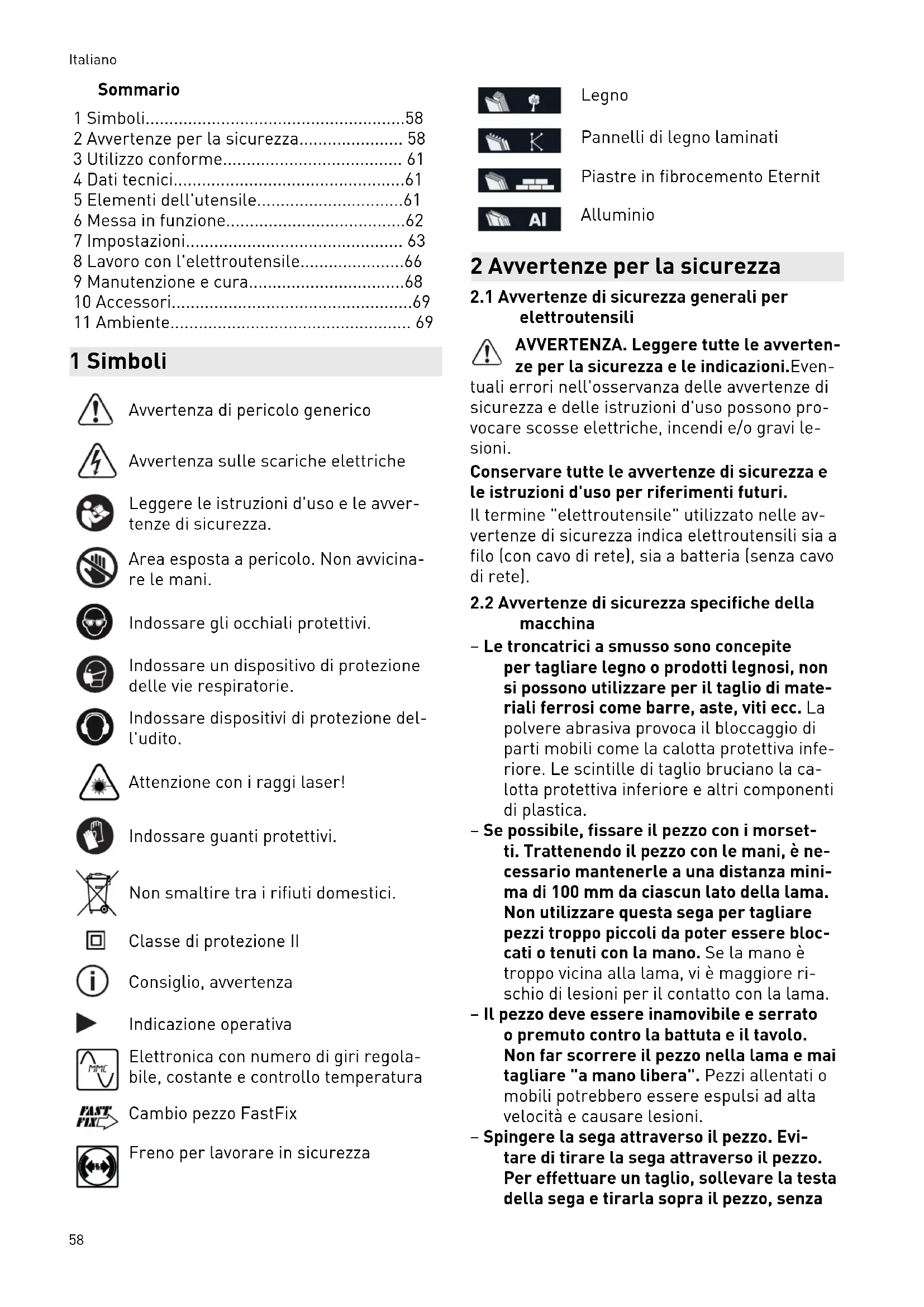

it Istruzioni per l'uso originali - Troncatrice 58

1 Simboli....58
2 Avvertenze per la sicurezza.... 58
3 Utilizzo conforme.... 61
4 Dati tecnici....61
5 Elementi dell'utensile....61
6 Messa in funzione....62
7 Impostazioni.... 63
8 Lavoro con l'elettroutensile....66
9 Manutenzione e cura....68
10 Accessori....69
11 Ambiente....69

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avver- tenze di sicurezza.

Area esposta a pericolo. Non avvicina-re le mani.

Indossare gli occhiali protettivi.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare dispositivi di protezione dell'udito.

Attenzione con i raggi laser!

Indossare guanti protettivi.

Non smaltire tra i rifiuti domestici.

Classe di protezione II

Consiglio, avvertenza

Indicazione operativa

Elettronica con numero di giri regolabile, costante e controllo temperatura

Cambio pezzo FastFix

Freno per lavorare in sicurezza

Legno

Pannelli di legno laminati

Piastre in fibrocemento Eternit

Alluminio

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA. Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-

tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle av- vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche della macchina

• Le troncatrici a smusso sono concepite per tagliare legno o prodotti legnosi, non si possono utilizzare per il taglio di materiali ferrosi come barre, aste, viti ecc. La polvere abrasiva provoca il bloccaggio di parti mobili come la calotta protettiva inferiore. Le scintille di taglio bruciano la calotta protettiva inferiore e altri componenti di plastica.
• Se possibile, fissare il pezzo con i morsetti. Trattenendo il pezzo con le mani, è necessario mantenerle a una distanza minima di 100 mm da ciascun lato della lama. Non utilizzare questa sega per tagliare pezzi troppo piccoli da poter essere bloccati o tenuti con la mano. Se la mano è troppo vicina alla lama, vi è maggiore rischio di lesioni per il contatto con la lama.
• Il pezzo deve essere inamovibile e serrato o premuto contro la battuta e il tavolo. Non far scorrere il pezzo nella lama e mai tagliare "a mano libera". Pezzi allentati o mobili potrebbero essere espulsi ad alta velocità e causare lesioni.
• Spingere la sega attraverso il pezzo. Evi- tare di tirare la sega attraverso il pezzo. Per effettuare un taglio, sollevare la testa della sega e tirarla sopra il pezzo, senza

tagliare. Quindi accendere il motore, rivolgere la testa della sega verso il basso e premere la contro il pezzo. In caso di taglio a trazione sussiste il pericolo che la lama risalga sul pezzo e l'unità di lama venga catapultata in modo violento contro l'utilizzatore.

• Mai incrociare la mano sulla linea di taglio prevista, né davanti né dietro la lama. È molto pericoloso sostenere il pezzo con le "mani incrociate", cioè tenendo il pezzo a destra vicino alla sega con la mano sinistra o viceversa.
• Quando la lama ruota non posizionare le mani dietro alla battuta. Mai andare sotto a una distanza di sicurezza di 100 mm tra la mano e la lama rotante (vale su entrambi i lati della lama, ad es. nel rimuovere scarti di legno). La vicinanza della lama rotante alla vostra mano potrebbe non essere percepibile, e potreste ferirvi gravemente.
• Prima del taglio controllare il pezzo. Se il pezzo è piegato o deformato, serrarlo con il lato curvato verso l'esterno rispetto alla battuta. Accertarsi sempre che lungo la linea di taglio non vi sia alcuna fessura tra pezzo, battuta e tavolo. Pezzi piegati o deformati possono girarsi o spostarsi e causare un inceppamento della lama rotante durante il taglio. Nel pezzo non devono esservi chiodi o corpi estranei.
• Utilizzare la sega solo se il tavolo è privo di utensili, resti di legno ecc.; sul tavolo deve esservi solo il pezzo. Piccoli resti, pezzi di legno sfusi o altri oggetti che vengono a contatto con la lama rotante possono essere scagliati ad alta velocità.
• Tagliare sempre un solo pezzo alla volta. Non è possibile bloccare in sicurezza né tenere fermi più pezzi impilati, durante il taglio possono provocare un blocco della la-ma o scivolare.
• Prima dell'utilizzo, accertarsi che la troncatrice a smusso si trovi su una superficie di lavoro piana e stabile. Una superficie di lavoro piana e stabile riduce il rischio di instabilità della troncatrice a smusso.
• Pianificare il lavoro da eseguire. Ad ogni regolazione dell'angolo di giuntura assicurarsi che la battuta regolabile sia correttamente posizionata e che il pezzo venga sostenuto, senza venire a contatto con la lama o con la calotta protettiva. Senza accendere la macchina e senza pezzo sul tavolo si deve simulare un movimento di ta-

glio completo della lama, per accertarsi che non sussistano impedimenti o che vi sia il rischio di tagliare nella battuta.

• Per pezzi che sono più larghi o più lunghi rispetto alla parte superiore del tavolo, prevedere un sostegno adeguato, ad es. mediante prolunghe o cavalletti. I pezzi che sono più lunghi o più larghi rispetto al tavolo della troncatrice a smusso possono ribaltarsi qualora non vengano saldamente sostenuti. Se un pezzo di legno tagliato o il pezzo in lavorazione si ribalta, può sollevare la calotta protettiva inferiore o essere scagliato incontrollatamente dalla lama rotante.
• Non impiegare altre persone in sostituzione di una prolunga del tavolo o come ulteriore sostegno. Un sostegno instabile del pezzo può causare l'inceppamento della lama. Inoltre, il pezzo può spostarsi durante il taglio e impigliare l'aiutante nella lama rotante.
• Il pezzo tagliato non deve essere premuto contro la lama rotante. Se lo spazio è limitato, ad es. se si utilizzano battute longitudinali, il pezzo tagliato con la lama può incunearsi ed essere scagliato con forza.
• Utilizzare sempre un morsetto o un dispositivo idoneo, per sostenere correttamente il materiale rotondo come aste o tubi. Le aste tendono a rotolare via durante il taglio, il che fa "mordere" la lama e il pezzo può essere tirato nella lama assieme alla vostra mano.
• Lasciare che la lama raggiunga il numero di giri massimo prima di tagliare il pezzo. Ciò riduce il rischio che il pezzo venga scagliato.
• Se il pezzo rimane inceppato o la lama bloccata, spegnere la troncatrice a smusso. Attendere fino all'arresto di tutte le parti in movimento, staccare la spina di alimentazione e/o togliere la batteria. Rimuovere quindi il materiale inceppato. Continuando a segare con tale inceppamento, si può verificare la perdita di controllo o il danneggiamento della troncatrice a smusso.
• Una volta completato il taglio, rilasciare l'interruttore, tenere la testa della sega in basso e attendere l'arresto della lama prima di rimuovere il pezzo tagliato. È molto pericoloso mettere la mano vicino alla lama in rallentamento.

Italiano

- Tenere ben ferma l'impugnatura, quando si esegue un taglio alla sega incompleto o si rilascia l'interruttore, prima che la testa della sega abbia raggiunto la sua posizione inferiore. Attraverso l'azione frenante della lama, la testa della sega viene tirata a scatti verso il basso, il che provoca un rischio di lesione.

2.3 Utensili e parti degli utensili

- Utilizzare sempre lame di dimensione corretta e foro di alloggiamento adatto (ad es. a stella o rotondo). Le lame che non si adattano alle parti di montaggio della sega hanno un funzionamento sbilanciato e possono strappare schegge dal materiale e lanciarle. Queste schegge possono colpire gli occhi dell'utente o le persone astanti.

• Non utilizzate lame deformate o screpola- te, né lame con tagliente non affilato o di- fettoso.
• Utilizzare solo lame adatte al massimo numero di giri della sega.
• Trasportare la lama solo in una confezione idonea. Si consiglia la confezione originale.
• Utilizzare solo lame che sono state consigliate dal produttore e che siano adatte al materiale che si desidera lavorare. Ciò impedisce un surriscaldamento dei denti della lama nel segare.

2.4 Ulteriori avvertenze di sicurezza

• Utilizzare solo lame che corrispondano alle indicazioni derivanti dall'uso conforme. Le lame che non si adattano alle parti di montaggio della sega hanno un funzionamento sbilanciato e possono strappare schegge dal materiale e lanciarle. Queste schegge possono colpire gli occhi dell'u-tente o le persone astanti.
• Utilizzare solo lame con angolo di taglio ≤ 0°. Un angolo di taglio > 0° tira la sega nel pezzo in lavorazione. Sussiste il pericolo di lesioni dovuto al contraccolpo di una sega e ad un pezzo in lavorazione rotante.
• Prima di ogni impiego, controllare la funzionalità della calotta di protezione oscillante. Utilizzare l'elettroutensile solo se funziona in modo ineccepibile.
• Non introdurre le mani nello scarico dei trucioli. Le parti in rotazione possono le-sionare le mani.
• Durante il lavoro possono svilupparsi polveri dannose per la salute (es. vernici con contenuto di piombo, alcuni tipi di legno). Il contatto o l'inalazione di tali polveri pos-

sono costituire un pericolo per l'operatore o per le persone nelle vicinanze. Rispettare le disposizioni in vigore nel proprio Paese.

• Indossare una maschera di protezione delle vie respiratorie di livello P2. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspirazione.
• Sostituire le battute tagliate o danneggiate. Le battute danneggiate possono essere scagliate nel lavorare con la sega. Le persone astanti potrebbero essere ferite.
• Utilizzare soltanto accessori e materiale originale Festool. Soltanto gli accessori testati e autorizzati da Festool sono sicuri e perfettamente armonizzati all'apparecchio e all'applicazione.
• Utilizzare l'attrezzo elettrico solo in ambienti interni e asciutti.

2.5 Lavorazione dell'alluminio

Durante la lavorazione dell'alluminio è necessario osservare le seguenti misure di sicurezza:

• Inserire a monte un interruttore di protezione per correnti di guasto (salvavita, PRCD).
• Collegare l'elettroutensile ad un aspiratore adeguato.
• Pulire periodicamente l'elettroutensile rimuovendo la polvere depositatasi all'interno della cassa del motore.
• Utilizzare una lama per alluminio.

Indossare gli occhiali protettivi.

2.6 Avvertenze di sicurezza specifiche per laser

• Non orientare mai il raggio laser contro le persone. Un abbagliamento può provocare incidenti.
• Non guardare mai verso il raggio laser diretto o riflesso. Nel caso in cui il raggio laser dovesse comunque finire negli occhi, chiudere immediatamente gli occhi e allontanare la testa dalla traiettoria del raggio laser. Se il raggio laser finisce negli occhi, può danneggiarli.
• Non manipolare il laser. Una manipolazione del laser può comportare ulteriori rischi.

2.7 Rischi residui

Nonostante siano state rispettate tutte le principali prescrizioni costruttive, è possibile che

durante l'utilizzo della macchina insorgano dei pericoli, come ad esempio:

• Contatto sul lato di parti rotanti: lama, flangia di serraggio, vite flangia,
• Contatto con parti conduttive con alloggia- mento aperto e spina elettrica non estratta,
• Distacco di parti del pezzo in lavorazione;
• Distacco di parti del pezzo in lavorazione a causa di un utensile danneggiato;
• Emissioni acustiche;
• Emissione di polvere.

2.8 Emissioni

I valori determinati in base a EN 62841 sono tipicamente:

Livello di pressione acustica L _PA = 88 dB(A)

Livello di potenza acustica L _WA = 101 dB(A)

Tolleranza K = 3 dB

UDENZA

Suono risultante dal lavoro

Danneggiamento dell'udito

▶ Utilizzare la protezione per l'udito.

I valori di emissione sonora indicati

- sono stati misurati secondo un metodo di prova standardizzato e possono essere utilizzati per confrontare un elettroutensile con un altro,

- si possono utilizzare anche per una valutazione preliminare del carico.

PRUDENZA

Durante l'effettivo utilizzo dell'elettroutensile - a seconda delle modalità in cui viene utilizzato e, soprattutto, al tipo di pezzo che viene lavorato - le emissioni sonore possono differire dai dati dichiarati.

- Definire le misure di sicurezza per la tutela dell'operatore basate su una stima del carico durante le effettive condizioni di utilizzo. (Al riguardo si devono considerare tutte le componenti del ciclo operativo, ad esempio i tempi in cui l'elettroutensile è spento e quelli in cui è acceso, ma funziona senza carico.)

3 Utilizzo conforme

L'elettroutensile è un dispositivo standard per gli usi consentiti, destinato a segare legno, plastica, profili di alluminio e materiali simili. Altri

materiali, soprattutto acciaio, calcestruzzo e materiali minerali, non devono essere lavorati. Utilizzare solo lame Festool previste per l'im-piego con questo elettroutensile.

La lama deve presentare i dati seguenti:

• Diametro della lama 260
• Spessore lama 2,5 (corrisponde allo spessore dei denti)
• Foro di riferimento 30
• Spessore del disco originario 1,8
• Lama conforme a EN 847-1
• Lama con angolo di taglio ≤ 0°

Lame Festool per la lavorazione del legno secondo la EN 847-1.

Segare solo quei materiali per i quali è prevista la relativa lama per gli usi consentiti.

Questo utensile elettrico deve essere utilizzato esclusivamente da personale specializzato o persone appositamente addestrate.

L'operatore risponde dei danni e degli in- fortuni derivanti da un uso non appro-

priato.

4 Dati tecnici

Troncatrice KS 120 REB,	KS 88 RE
Potenza
220-240 V	1600 W
110 V	1400 W
Numero di giri (a vuoto)	1400 - 3600 min ^-1
Mandrino dell'utensile, ∅	30 mm
Pesato secondo procedura EPTA 01:2014
KS 120 REB	24 kg
KS 88 RE	23 kg
Dimensioni pezzo max. vedere capitolo

5 Elementi dell'utensile

[1.1] Impugnatura
[1.2] Interruttore On/Off
[1.3] Blocco di inserimento
[1.4] Leva per limitazione della profondità di troncatura
[1.5] Manopola per fermo del dispositivo di trazione

Italiano

[1.6] Sicurezza di trasporto
[1.7] Scala per angolo di smussatura (verticale)
[1.8] Ampliamento piano di lavoro
[1.9] Manopola per ampliamento piano di lavoro
[1.10] Scala per angolo di smussatura (orizzontale)
[1.11] Leva di bloccaggio per angolo di smussatura (orizzontale)
[1.12] Leva di arresto per angolo di smussatura pre-impostato (orizzontale)
[1.13] Cappa di protezione
[1.14] Manopola girevole per regolazione di precisione dell'angolo di smussatura (verticale)*
[2.1] Interruttore on/off per laser*
[2.2] Manopola di regolazione per numero di giri
[2.3] Bloccaggio del mandrino FastFix
[2.4] Leva di bloccaggio per righello di battuta
[2.5] Custodia per falsa squadra
[2.6] Leva di sblocco per posizione di tron-catura speciale*
[2.7] Leva per posizione di troncatura speciale*
[2.8] Avvolgicavo con maniglia integrata
[2.9] Leva di bloccaggio per angolo di smussatura (verticale)
[2.10] Selettore per intervallo angolo di smussatura (verticale)

I componenti contrassegnati dal simbolo * nelle immagini sono forniti in dotazione con KS 120 REB.

Le illustrazioni indicate si trovano all'inizio ed alla fine delle istruzioni per l'uso.

6 Messa in funzione

AVVERTENZA

Tensione o frequenza non ammesse.

Pericolo di incidenti

▶ La tensione di rete e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Festool con tensione 120 V/60 Hz.

Prima della prima messa in funzione

- Rimuovere la sicura per il trasporto [4.4] dal tirante.

Accensione/spegnimento

• Premere l'interruttore on/off fino al punto di resistenza, per sbloccare il gruppo di taglio e la calotta di protezione oscillante.
• Premere il blocco di inserimento [1.3].
• Premere completamente l'interruttore on/off [1.2] per accendere la macchina.
• Rilasciare l'interruttore on/off per spegne-re nuovamente la macchina.

6.1 Approntamento della macchina

AVVERTENZA

Pericolo di lesioni, scossa elettrica

- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.

Prima dell'utilizzo, montare l'utensile su una superficie di lavoro piana e stabile (ad es. il carrello UG-KAPEX, il piano multifunzione MFT o un banco di lavoro).

Esistono le seguenti possibilità di montaggio

Avvitare: Fissare l'utensile alla superficie di lavoro utilizzando quattro viti. Questo è lo scopo dei fori [6.1] sui quattro punti di appoggio del piano-sega.

Morsetti: Fissare l'utensile alla superficie di lavoro utilizzando quattro morsetti. Le superfici piane [6.2]sui quattro punti di appoggio del piano-sega servono da superfici di serraggio.

Set di serraggio (per MFT): Fissare l'utensile con il set di serraggio [6.4, 494693] sul piano multifunzione Festool MFT. Questo è lo scopo dei due fori per vite [6.3].

Carrello UG-KAPEX: Fissare l'utensile al carrello, seguendo il procedimento delle istruzioni di montaggio fornite con il carrello.

6.2 Trasporto

Messa in sicurezza della macchina (posizione di trasporto)

▶ Premere l'interruttore on/off [4.1].
▶ Abbassare il gruppo di taglio fino in battuta.
▶ Premere la chiusura [4.2]. Il gruppo di taglio rimane ora nella posizione inferiore.
- Serrare la manopola [4.3] per assicurare l'unità di taglio nella posizione posteriore.
- Avvolgere sull'avvolgicavo il cavo di rete per il trasporto [5.5].
- Sistemare la chiave a brugola [5.4] e la falsa squadra [5.3] (solo KS 120 REB) negli appositi supporti.

AVVERTENZA

Pericolo di lesioni

• Non sollevare o trasportare l'utensile dalla calotta di protezione oscillante mobile [5.1].
  ▶ Per il trasporto, afferrare l'utensile lateralmente sul piano-sega [5.2] e sulla maniglia[5.5].

Sbloccaggio della macchina (posizione di lavoro)

▶ Premere leggermente verso il basso il gruppo di taglio e togliere la sicurezza di trasporto [4.2].
▶ Alzare il gruppo di taglio fino.
▶ Aprire la manopola[4.3].

7 Impostazioni

AVVERTENZA

Pericolo di lesioni, scossa elettrica

- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.

Solo KS 120 REB: Sostituire l'adesivo di allarme [3.1] per il laser con l'adesivo incluso nella propria lingua.

7.1 Selezionare la lama

Le lame Festool sono contrassegnate da un anello colorato. Il colore dell'anello indica il materiale per il quale la lama è adatta.

Colore Materiale Simbolo

Giallo Legno

Rosso Pannelli di legno laminati

Colore Materiale Simbolo

Verde Piastre in fibrocemento Eternit

Blu Alluminio, plastica

7.2 Cambio dell'utensile

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

• Prima del cambio dell'utensile scollegare la spina dalla presa.
• Azionare il bloccaggio del mandrino [7.2] solo a lama ferma.
• La lama si scalda molto durante la lavorazione; mai afferrarla prima che si raffreddi.
• Durante il cambio dell'utensile, indossare guanti di protezione per prevenire possibili lesioni causate dai taglienti affilati.

Sostituzione lama

▶ Portare la macchina in posizione di lavoro.
▶ Premere il bloccaggio del mandrino [7.2], e ruotarlo di 90° in senso antiorario.
▶ Svitare completamente la vite [7.8] con la chiave a brugola [7.9] (filetto sinistrorso).
- Premere l'interruttore on/off [7.3], e aprire così la chiusura della calotta di protezione oscillante.
- Aprire completamente la calotta di protezione oscillante [7.4].
▶ Togliere la flangia di serraggio [7.7] e la la- ma.

Montaggio lama

• Pulire tutte le parti prima di montarle (lama, flange, vite).
• Applicare la lama sul mandrino dell'utensile [7.5].

AVVERTENZA

Pericolo di lesioni

Accertarsi che le direzioni di rotazione di lama [7.6] e utensile [7.1] coincidano.

▶ Fissare la lama con la flangia [7.7] e la vite [7.8].
▶ Serrare la vite [7.8] (filetto sinistrorso).
- Premere il bloccaggio del mandrino [7.2], e ruotarlo di 90° in senso antiorario.

7.3 Morsetto del pezzo

Inserimento del morsetto del pezzo

• Inserire il morsetto del pezzo [8.1] in uno dei due fori [8.2]. Perciò il dispositivo di bloccaggio deve essere rivolto verso il basso.
• Girare il morsetto del pezzo in modo che il dispositivo di bloccaggio sia rivolto verso avanti.

7.4 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polve- ri

▶ Non lavorare mai senza impianto di aspirazione.
▶ Rispettare le disposizioni nazionali.
- Indossare un dispositivo di protezione delle vie respiratorie.

Al manicotto di aspirazione [9.1] può essere collegata un'unità di aspirazione Festool mediante un apposito tubo con diametro di 36 mm o 27 mm (si consiglia da 36 mm per ridurre il rischio di ostruzione).

Il raccogli trucioli flessibile [9.2] migliora la raccolta della polvere e dei trucioli. Pertanto non lavorare senza raccogli trucioli.

Il raccogli trucioli viene bloccato con il fermaglio [10.1] in corrispondenza della calotta di protezione. Perciò i ganci quadrati [10.2] del fermaglio devono chiudersi con uno scatto negli spazi vuoti[10.3] della calotta di protezione.

7.5 Adeguamento ampliamento piano di lavoro

▶ Aprire la manopola [1.9].
▶ Allungare l'ampliamento del piano di lavo-
completamente.
▶ Chiudere la manopola.

Se il pezzo sporge nonostante l'ampliamento del piano di lavoro sia stato allungato al massimo, il pezzo deve essere puntellato in un altro modo.

7.6 Battuta del pezzo

Regolazione del righello di riscontro

Nei tagli a smusso si deve regolare il righello di battuta [11.1], in modo che non ostacoli la funzionalità della calotta di protezione oscillante o entri in contatto con la lama.

▶ Aprire la leva di serraggio [11.2].

▶ Spostare il righello di battuta, finché durante la lavorazione la distanza minima dalla lama corrisponde max. a 4,5 mm.
▶ Chiudere nuovamente la leva di serraggio.

Smontaggio righello di battuta

Con alcuni tagli a smusso potrebbe essere necessario diminuire un righello di battuta perché altrimenti andrebbe a scontrarsi con l'unità di taglio.

▶ Ruotare la vite [11.3] il più possibile nel foro filettato (verso il basso).
- Adesso è possibile estrarre lateralmente il righello di battuta.
- Svitare nuovamente la vite di tre giri, dopo avere inserito nuovamente il righello di battuta.

Riscontro ausiliario

Per aumentare la superficie di battuta, è possibile montare sui fori [12.1] di entrambi i righelli di battuta un riscontro ausiliario di legno [12.2]. In questo modo è possibile applicare in modo più sicuro pezzi più grandi.

Fare attenzione a quanto segue:

• Le viti per il fissaggio dei riscontri ausiliari non devono sporgere dalla superficie.
• I riscontri ausiliari devono essere utilizzati solo per tagli da 0°.
• I riscontri ausiliari non devono limitare la funzione delle calotte di protezione.

7.7 Angolo di smussatura orizzontale

È possibile regolare tanti angoli di smussatura orizzontali quanto sono necessari tra 50° (lato sinistro) e 60° (lato destro). Anche gli angoli di smussatura in uso sono arrestabili.

La freccia dell'indicatore [13.2] mostra l'angolo di smussatura orizzontale impostato. Le due marcature a destra e a sinistra della freccia dell'indicatore consentono una regolazione esatta di mezzo grado. Perciò queste due marcature devono coincidere con i segni di grado della scala.

Angolo di smussatura standard orizzontale

I seguenti angoli di smussatura sono arrestabili:

sinistra: 0^ , 15^ , 22,5^ , 30^ , 45^

destra: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

▶ Portare la macchina in posizione di lavoro.
- Tirare la leva di bloccaggio [13.5] verso l'alto.
- Premere la leva di arresto [13.4] verso il basso.

▶ Ruotare il piano-sega fino all'angolo di smussatura desiderato.
- Rilasciare la leva di arresto. La leva di arresto deve chiudersi con uno scatto percepibile.
- Premere la leva di bloccaggio verso il basso.

Angolo di smussatura orizzontale a scelta

▶ Portare la macchina in posizione di lavoro.
- Tirare la leva di bloccaggio [13.5] verso l'alto.
▶ Premere la leva di arresto [13.4] verso il basso.
▶ Ruotare il piano-sega fino all'angolo di smussatura desiderato.
▶ Premere la leva di bloccaggio verso il basso.
▶ Rilasciare la leva di arresto.

7.8 Angolo di smussatura verticale

▶ Portare la macchina in posizione di lavoro.
▶ Aprire la leva di bloccaggio [14.1].
▶ Ruotare il selettore [14.2] sull'intervallo di regolazione desiderato (0° - 45°, +/-45°, o +/-47°).
▶ Ruotare il gruppo di taglio, finché l'indicatore [14.3] non mostra l'angolo di smussatura desiderato. Solo KS 120 REB: Con la manopola girevole per la regolazione di precisione [14.4] è possibile regolare l'angolo di smussatura verticale con precisione.
▶ Chiudere nuovamente la leva di bloccag-

7.9 Posizione di troncatura speciale

Oltre alla posizione consueta per il taglio o la troncatura di assi/pannelli, l'utensile dispone di una posizione di troncatura speciale per la troncatura di listelli alti fino a 120 mm.

▶ Tirare in avanti l'unità di taglio.
▶ Ruotare la leva [15.3] verso il basso.
▶ Spingere indietro l'unità di taglio, finché l'archetto di metallo [15.1] non si aggancia nell'apertura posteriore dell'unità di taglio.
In questa posizione è possibile troncare listelli sul riscontro fino ad un'altezza di 120 mm. La funzione di trazione e la posizione girevole verticale della troncatrice sono tuttavia disattivate.
▶ Per riportare l'utensile nella sua posizione standard, premere la leva di sblocco [15.2] e tirare il gruppo di taglio in avanti. L'archetto metallico [15.1] si sgancia nuovamente e la leva [15.3] ruota indietro.

7.10 Limitazione della profondità di troncatura

Con la limitazione della profondità di troncatura regolabile in modo continuo è possibile regolare la zona di rotazione verticale dell'unità di taglio. Diventa così possibile scanalare e svasare i pezzi.

Fare attenzione all'intervallo di scanalatura limitato: La regolazione continua è possibile solo nell'intervallo tra 0 e 45 mm. Anche la possibile lunghezza della scanalatura è limitata. Es.: Con una profondità della scanalatura di 48 mm e uno spessore del pezzo di 88 mm, questo intervallo è compreso tra 40 e 270 mm.

▶ Portare la macchina in posizione di lavoro.
- Abbassare la leva per la limitazione della profondità di troncatura [16.1] fino alla chiusura a scatto. È possibile abbassare il gruppo di taglio solo fino alla profondità di troncatura impostata.
- Impostare la profondità di troncatura desiderata ruotando la leva per la limitazione della profondità di troncatura.
▶ Per disattivare la limitazione della profondità di troncatura, alzare la leva per la limitazione della profondità di troncatura.

7.11 Posizione orizzontale fissa

Con la manopola [16.2] è possibile bloccare l'unità di taglio in una posizione qualsiasi lungo i tiranti [16.3].

7.12 Attivazione laser (solo KS 120 REB)

L'utensile dispone di due laser che marcano l'intaccatura a destra e a sinistra della lama. Così è possibile allineare il pezzo da ambo le parti (lato sinistro o destro dell'intaccatura).

- Premere il tasto [2.1], per attivare o disattivare il laser. Se l'utensile non viene utilizzato per 30 minuti, il laser si spegne automaticamente e deve essere attivato di nuovo.

8 Lavoro con l'elettroutensile

VERTENZA

Parti dell'utensile/del pezzo volanti Pericolo di lesioni

• Indossare gli occhiali protettivi.
  Durante l'utilizzo allontanare le altre persone.
  ▶ Serrare sempre i pezzi.
  ▶ I morsetti devono essere appoggiati completamente.

AVVERTENZA

La calotta di protezione oscillante non chiude

Pericolo di lesioni

▶ Interrompere il processo di taglio.
▶ Staccare la linea di alimentazione, rimuovere i resti di taglio. In caso di danneggia- mento, far sostituire la calotta di protezione oscillante.

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

• Posizione di lavoro corretta:
• davanti sul lato operatore;
• frontalmente alla sega;
• accanto alla fuga della lama.
• Nel lavorare, bloccare l'elettroutensile tenendo sempre la mano di comando sull'impugnatura [1.1]. Tenere sempre la mano libera al di fuori della zona pericolosa.
• Lavorare solo con ampliamento del piano di lavoro [1.8] adeguato (vedere capitolo 7.5).
• Guidare l'utensile verso il pezzo in lavorazione soltanto a motore acceso.
• Adattare la velocità di avanzamento per impedire un sovraccarico della macchina, nonché una fusione della plastica nel tagliare materie plastiche.
• Non lavorare se l'elettronica dell'elettroutensile è difettosa per evitare possibili fuorigiri. Un'elettronica difettosa provoca un avvio dolce assente e un guasto della regolazione del numero di giri.
• Prima del lavoro, accertarsi che la lama non tocchi il righello di battuta, i morsetti, il morsetto del pezzo o altre parti della macchina.

Scollegare la spina del caricabatterie dalla presa di rete quando l'elettroutensile non è utilizzato. Ciò ottimizza la durata dell'elettronica.

8.1 Dimensioni pezzo

Dimensioni pezzo massime senza ampliamento con accessori

Angolo di smussatura secondo scala, orizzontale/verticale

Altezza x Larghezza [mm]

0^ / 0^ 88 × 305
45^ / 0^88 × 215
0°/45° destra 35 x 305
0°/45° sinistra 55 x 305
45^ / 45^ destra 35 × 215
45^ / 45^ sinistra 55 × 215

Dimensioni del pezzo massime con montaggio insieme a KA-KS 120

L'altezza e la larghezza massima del pezzo non cambia durante il montaggio degli accessori.

Accessorio montato Lunghezza

KA-KS 120 (da un lato) fino a 2400 mm

KA-KS 120 (entrambi i lati) fino a 4800 mm

Lunghezza pezzi

I pezzi che sporgono oltre la superficie della se- ga devono essere sostenuti in altro modo:

Adattare l'ampliamento piano di lavoro, vedere capitolo 7.5).
Se il pezzo sporge ancora, far rientrare l'ampliamento del piano di lavoro e montare una battuta di troncatura KA-KS 120 (vedere capitolo 8.1).
- Assicurare il pezzo con morsetti aggiuntivi.

Pezzi sottili

Nel segare, i pezzi sottili possono sfarfallare o rompersi.

▶ Nel segare, i pezzi sottili possono sfarfallare o rompersi.
- Rinforzare il pezzo: serrare assieme a legno di scarto.

Pezzi pesanti

Per garantire la stabilità dell'utensile anche quando si segano pezzi pesanti, regolare il piede di appoggio in linea con il supporto di base.

8.2 Controllare la mobilità della calotta di protezione oscillante.

La calotta di protezione oscillante deve sempre muoversi liberamente e potersi chiudere automaticamente.

▶ Estrarre la spina di rete.
- Afferrare con la mano la calotta di protezione oscillante e provare ad inserirla nel gruppo di taglio.

La calotta di protezione oscillante deve muoversi facilmente e deve poter essere abbassata quasi completamente nella cap-pa oscillante.

Pulizia della zona intorno alla lama

▶ La zona intorno alla cappa oscillante deve sempre essere tenuta pulita
▶ Eliminare polvere e trucioli soffiando con aria compressa o utilizzando un pennello.

8.3 Serraggio del pezzo

AVVERTENZA

Pericolo di lesioni

▶ Rispettare le seguenti istruzioni:

• Sede salda - Serrare i pezzi sempre con il morsetto del pezzo. Quindi il premipezzo [17.2] deve essere ben appoggiato sul pezzo. (Nota: a seconda del bordo del pezzo, ad es. bordi arrotondati, possono essere necessari degli ulteriori ausili). Non lavorare pezzi che non possono essere bloccati saldamente.
• Misura - Non lavorare pezzi troppo piccoli. Per motivi di sicurezza, il residuo tagliato non deve avere una lunghezza inferiore a 30 mm. I pezzi piccoli infatti possono essere tirati dalla sega verso il basso e finire nella fessura tra righello e lama.
• Prestare particolare attenzione affinché i pezzi piccoli non vengano tirati all'indietro dalla sega e finire nella fessura tra righello e lama. Questo pericolo è presente soprattutto nei tagli a smusso orizzontali.
• Rinforzare i pezzi molto sottili [24.1] in modo che si possano segare insieme con un listello aggiuntivo [24.2]. Nel segare, i pezzi sottili possono "sfarfallare" o rompersi.

Per il bloccaggio procedere come sotto indicato

- Appoggiare il pezzo sul piano-sega e spingerlo contro il righello di battuta.

• Aprire la leva di bloccaggio [17.1] del morsetto del pezzo.
  ▶ Girare il morsetto del pezzo, finché il pre-mipezzo [17.2] non si trova sul pezzo.
  ▶ Abbassare il premipezzo sul pezzo.
  ▶ Serrare la leva di bloccaggio[17.1].

8.4 Regolazione del numero di giri

Il numero di giri può essere regolato continua-mente con l'apposita manopola [2.2] tra 1400 e 3600 min ^-1 . In questo modo è possibile adeguare in modo ottimale la velocità di taglio al relativo materiale da lavorare.

Posizione consigliata della manopola di regolazione

Legno 3 - 6

plastica 3 - 5

Materiali di fibra 1 - 3

Profilati di alluminio e non ferrosi 3 - 6

8.5 Tagli senza movimento di trazione

▶ Impostare la macchina come desiderato.
▶ Serrare il pezzo.
- Abbassare il gruppo di taglio fino al riscontro (direzione riscontro pezzo) e chiudere la manopola [1.5] per il fermo del dispositivo di trazione, oppure fissare il gruppo di taglio nella posizione di troncatura speciale (solo KS 120 REB).
Avviare la macchina.
- Con un avanzamento uniforme, condurre dall'impugnatura [1.1] lentamente il gruppo di taglio verso il basso e segare il pezzo.
▶ Spegnere l'utensile e attendere fino all'arresto completo della lama.
▶ Ruotare verso l'alto il gruppo di taglio.

8.6 Tagli con movimento di trazione

▶ Impostare la macchina come desiderato.
▶ Serrare il pezzo.
- Tirare in avanti l'unità di taglio lungo i tiranti.
Avviare la macchina.
- Abbassare lentamente il gruppo di taglio afferrandolo dall'impugnatura[1.1].
- Con un avanzamento uniforme, premere verso dietro il gruppo di taglio e segare il pezzo.
▶ Spegnere la macchina.
- Attendere fino all'arresto completo della la- ma e quindi ruotare verso l'alto il gruppo di taglio.

8.7 Falsa squadra (solo KS 120 REB)

Con la falsa squadra si possono rilevare tanti angoli quanti sono necessari (es. tra due pare-ti). La falsa squadra rappresenta in quel caso la bisettrice.

Rilevazione dell'angolo interno

▶ Aprire il fermo [18.2].
▶ Applicare la falsa squadra con entrambi i gambi [18.1] sull'angolo interno.
▶ Chiudere il fermo [18.2].

Rilevamento dell'angolo esterno

▶ Aprire il fermo [18.3].
▶ Spingere in avanti i profilati d'allumino[18.4] di entrambi i fianchi.
- Applicare la falsa squadra con entrambi i gambi [18.4] sull'angolo esterno.
▶ Chiudere il fermo [18.3].
▶ Spingere di nuovo verso dietro i profilati d'allumino di entrambi i fianchi.

Riportare l'angolo

• Appoggiare la falsa squadra con un fianco su un righello di battuta della troncatrice.
  ▶ Per regolare la bisettrice (angolo di smussatura orizzontale), girare l'unità di taglio fin quando il raggio laser non è coincidente con la linea [19.1] della falsa squadra.

Per farlo è necessario che la falsa squadra venga spostata in parallelo alla battuta della sega per troncare. Al contempo, con il pollice premere la falsa squadra nell'apposito incavo sul righello di battuta.

9 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina dalla presa.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

▶ Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.
▶ Pulire regolarmente l'inserto per tavolo [20.1] nonché il canale di aspirazione sul

raccogli trucioli (vedere immagine 10) sofiando con aria compressa o con un pennello per rimuovere schegge di legno, depositi di polvere e resti di pezzi.

▶ Per garantire la circolazione dell'aria, tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento sul corpo.

L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.

Assistenza e riparazione solo da parte del costruttore o delle officine di assistenza autorizzate. Indirizzo più vicino alla pagina: www.festool.it/servizi

EKAT FESTOOL

Utilizzare solo ricambi originali Festool. Cod. prodotto reperibile al sito: www.festool.it/servizi

9.1 Regolazione del laser (solo KS 120 REB)

La regolazione dei raggi laser è corretta dalla fabbrica. Girare le viti di regolazione solo nei casi indicati.

Se i raggi laser non coincidono con gli spigoli del taglio, regolare nuovamente entrambi i laser. Utilizzare un cacciavite a esagono incassato (SW 2,5).

▶ Perforare l'adesivo con il cacciavite a esagono incassato in corrispondenza dei punti marcati ([3.2]a [3.7]), per giungere alle viti di regolazione sottostanti.
▶ Per il controllo del laser, collocare un pezzo di prova sull'utensile.
▶ Segare una scanalatura nel pezzo.
▶ Ruotare la testa della sega verso l'alto e controllare la regolazione.

Il raggio laser non è visibile

▶ Attivare il laser [1.2]
▶ Identificare il laser non visibile.
▷ Girare sulle viti di regolazione [3.3] per il raggio laser sinistro e [3.5] destro finché il laser non compare sul pezzo.
▷ In primo luogo impostare il parallelismo (a) rispetto alla traccia come descritto, quindi (b) l'inclinazione e infine (c) lo spostamento assiale del raggio laser.

a) Il raggio laser non è parallelo alla traccia [Immagine 3A]

Impostare il parallelismo.

Raggio laser sinistro Viti di regolazione [3.4]

Raggio laser destro Viti di regolazione [3.6]

b) Il raggio laser si sposta verso sinistra o verso destra [Immagine 3B]

Impostare l'inclinazione fino al punto in cui il raggio laser non si sposta più durante la troncatura.

Raggio laser sinistro Viti di regolazione [3.3]

Raggio laser destro Viti di regolazione [3.5]

c) Il raggio laser non si trova nella posizione del taglio [Immagine 3C]

Impostate lo spostamento assiale.

Raggio laser sinistro Viti di regolazione [3.2]

Raggio laser destro Viti di regolazione [3.7]

9.2 Correzione angolo di smussatura orizzontale

Se l'indicatore [13.2] con gli angoli di smussatura arrestabili non mostra più il valore impostato, è possibile regolarlo nuovamente dopo l'apertura della vite [13.1].

Se l'effettivo angolo di smussatura (segato) differisce dal valore impostato, è possibile effettuare una correzione:

▶ Chiudere con uno scatto l'unità di taglio nella posizione 0°.
- Aprire le tre viti [13.3], con cui la scala è fissata al piano-sega.
▶ Spostare la scala con il gruppo di taglio fino a quando il valore effettivo corrisponde a 0°. È possibile controllare questo valore con un angolo tra righello di battuta e lama.
▶ Chiudere nuovamente le tre viti [13.3].
- Controllare la regolazione dell'angolo con un taglio di prova.

9.3 Correzione angolo di smussatura verticale

Se il valore effettivo non corrisponde più al valore impostato, è possibile effettuare una correzione:

▶ Chiudere con uno scatto l'unità di taglio nella posizione 0°.
▶ Aprire le due viti [23.1].
▶ Ruotare il gruppo di taglio fino a quando il valore effettivo non corrisponde a 0°. È pos-

sibile controllare con un angolo tra piano-sega e lama.

▶ Chiudere nuovamente le due viti [23.1].
- Controllare la regolazione dell'angolo con un taglio di prova.

Se l'indicatore [22.2] non mostra più il valore impostato, è possibile regolarlo nuovamente dopo l'apertura della vite [22.1].

9.4 Sostituzione inserto per tavolo

Non lavorare con un inserto per tavolo [20.1]usurato, ma sostituirlo con uno nuovo.

▶ Aprire le sei viti per la sostituzione [20.2].

9.5 Pulizia o sostituzione finestrella per laser (solo KS 120 REB)

La finestrella [21.2] per la protezione del laser può sporcarsi durante l'utilizzo. È possibile ampliarla per la pulizia o la sostituzione.

▶ Aprire la vite [21.5] di circa 2 giri.
- Premere la finestrella contemporaneamente nelle direzioni [21.3] e [21.4].
▶ Estrarre la finestrella.
▶ Pulire la finestrella oppure sostituirla con una nuova.
▶ Montare la finestrella pulita/nuota. I due perni [21.1] della finestrella devono chiudersi a scatto come rappresentato nell'immagine 21 negli spazi liberi della calotta di protezione superiore.
▶ Serrare la vite [21.5].

10 Accessori

Utilizzare solo accessori originali Festool.

I numeri d'ordine per accessori e utensili si trovano nel catalogo Festool o su Internet alla pagina "www.festool.it".

In aggiunta a quelli descritti, Festool offre una vasta gamma di accessori realizzata per garantire un impiego versatile ed efficace della vostra sega, ad es.:

• Lame per vari materiali.
• Dispositivo di troncatura KA-KS 120
  • Carrello UG-KAPEX KS 120
  • Fermo laterale AB KS 120

11 Ambiente

Non gettare l'apparecchio tra i rifiuti domestici! Smaltire gli apparecchi, gli accessori e gli imballaggi introducendoli nel ciclo di recupero a tutela dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

Italiano

Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.

Informazioni su REACH: www.festool.com/reach

Inhoudsopgave

1 Symbolen....71

Advarsel om generel fare

2.7 Resterende risici
