MANUAL DE UTILIZADOR KAPEX KS 120 REB FESTOOL

• Vinkelstøtte AB KS 120 11 Miljø Apparatet skal ikke kastes i restavfal let! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Følg gjel dende nasjonale forskrifter. Bare EU: I henhold til EU-direktivet om kasser te elektriske og elektroniske produkter og di rektivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen vinning. Informasjon om REACh: www.festool.com/ reach Norsk 128Índice 1 Símbolos..................................................129 2 Indicações de segurança.........................129 3 Utilização de acordo com as disposi ções......................................................... 132 4 Dados técnicos........................................ 133 5 Componentes da ferramenta..................133 6 Colocação em funcionamento.................133 7 Definições................................................134 8 Trabalhar com a ferramenta elétrica.....137 9 Manutenção e conservação.....................139 10 Acessórios............................................... 141 11 Ambiente................................................. 141 1 Símbolos Advertência de perigo geral Advertência de choque elétrico Ler Manual de instruções, indicações de segurança! Zona de perigo! Manter as mãos afas tadas! Usar óculos de proteção! Usar máscara de proteção! Usar proteção auditiva! Cuidado, raios laser! Usar luvas de proteção! Não deitar no lixo doméstico. Classe de proteção II Conselho, indicação Instruções de manuseamento Sistema eletrónico com número de ro tações constante regulável e controlo térmico Troca de ferramentas FastFix Travão para trabalhos seguros Madeira Placas de madeira laminada Placa de fibrocimento Eternit Alumínio 2 Indicações de segurança

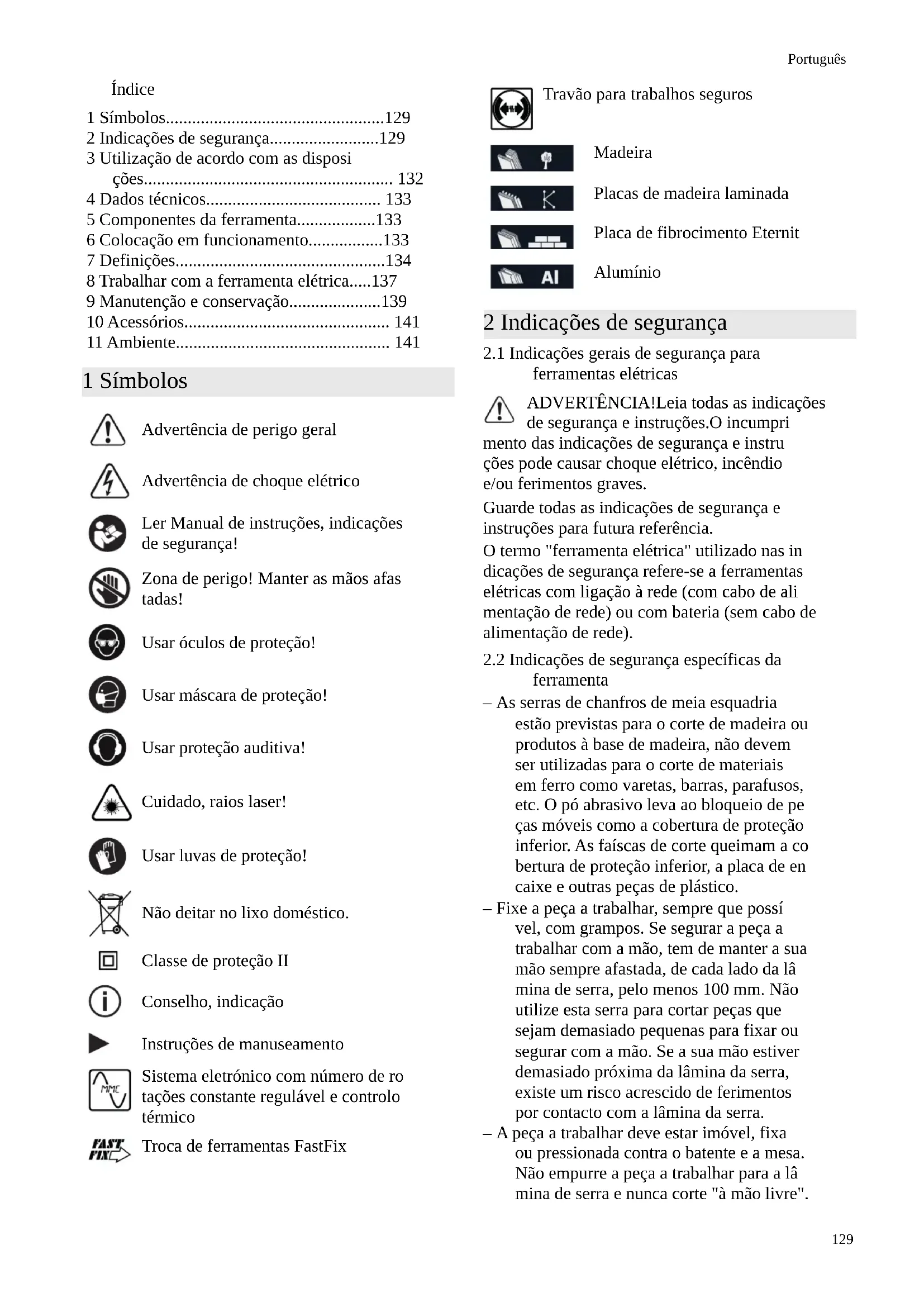

2.1 Indicações gerais de segurança para

ferramentas elétricas ADVERTÊNCIA!Leia todas as indicações de segurança e instruções.O incumpri mento das indicações de segurança e instru ções pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para futura referência. O termo "ferramenta elétrica" utilizado nas in dicações de segurança refere-se a ferramentas elétricas com ligação à rede (com cabo de ali mentação de rede) ou com bateria (sem cabo de alimentação de rede).

2.2 Indicações de segurança específicas da

ferramenta – As serras de chanfros de meia esquadria estão previstas para o corte de madeira ou produtos à base de madeira, não devem ser utilizadas para o corte de materiais em ferro como varetas, barras, parafusos, etc. O pó abrasivo leva ao bloqueio de pe ças móveis como a cobertura de proteção inferior. As faíscas de corte queimam a co bertura de proteção inferior, a placa de en caixe e outras peças de plástico. – Fixe a peça a trabalhar, sempre que possí vel, com grampos. Se segurar a peça a trabalhar com a mão, tem de manter a sua mão sempre afastada, de cada lado da lâ mina de serra, pelo menos 100 mm. Não utilize esta serra para cortar peças que sejam demasiado pequenas para fixar ou segurar com a mão. Se a sua mão estiver demasiado próxima da lâmina da serra, existe um risco acrescido de ferimentos por contacto com a lâmina da serra. – A peça a trabalhar deve estar imóvel, fixa ou pressionada contra o batente e a mesa. Não empurre a peça a trabalhar para a lâ mina de serra e nunca corte "à mão livre". Português 129As peças a trabalhar soltas ou móveis po dem ser projetadas a grande velocidade e causar ferimentos. – Empurre a serra através da peça a traba lhar. Evite puxar a serra através da peça a trabalhar. Para um corte, levante a cabeça da serra e puxe-a sobre a peça a traba lhar, sem cortar. Em seguida, ligue o mo tor, rode a cabeça para baixo e pressione a serra através da peça a trabalhar. Em ca so de corte tirante existe o perigo de a lâ mina de serra se elevar na peça a trabalhar e da unidade de lâmina de serra ser violen tamente atirada contra o utilizador. – Nunca cruze as mãos sobre a linha de cor te prevista, seja pela frente seja por trás do disco de serra. Apoiar a peça a traba lhar "com as mãos cruzadas", isto é, segu rar a peça a trabalhar do lado direito, junto ao disco de serra, com a mão esquerda ou vice-versa, é muito perigoso. – Com o disco de serra em rotação, não co loque a mão por trás do batente. Mante nha sempre uma distância de segurança mínima de 100 mm entre a mão e o disco de serra em rotação (válido para ambos os lados do disco de serra, por ex., na remo ção de resíduos de madeira). A proximida de do disco de serra em rotação à sua mão pode não ser visível, podendo provocar-lhe ferimentos graves. – Antes de cortar, verifique a peça a traba lhar. Se a peça a trabalhar estiver curvada ou torcida, fixe-a com o lado curvado para fora voltado para o batente. Assegure-se sempre de que ao longo da linha de corte não existe nenhuma fenda entre a peça a trabalhar, o batente e a bancada. As peças a trabalhar curvadas ou torcidas podem torcer ou deslocar-se e causar um blo queio da lâmina de serra em rotação du rante o corte. Não devem existir quaisquer pregos ou corpos estranhos na peça a tra balhar. – Só deve utilizar a serra se a bancada esti ver isenta de ferramentas, resíduos de madeira, etc.; na bancada só se deve en contrar a peça a trabalhar. Resíduos pe quenos, pedaços de madeira soltos ou ou tros objetos, que entrem em contacto com a lâmina em rotação, podem ser projetados a grande velocidade. – Corte apenas uma peça a trabalhar de ca da vez. Várias peças a trabalhar empilha das não podem ser fixadas ou seguradas adequadamente e, ao serrar, podem provo car um bloqueio da lâmina ou deslizar. – Antes da utilização, certifique-se que co loca a serra de chanfros de meia esqua dria sobre uma superfície de trabalho pla na e fixa. Uma superfície de trabalho plana e fixa reduz o perigo de a serra de chanfros de meia esquadria ficar instável. – Planifique o seu trabalho. Em cada ajuste da inclinação do ângulo de meia esqua dria, tenha atenção para que o batente ajustável fique corretamente ajustado e suporte a peça a trabalhar, sem entrar em contacto com a lâmina ou com a cobertura de proteção. Sem ligar a ferramenta e sem a peça a trabalhar sobre a bancada, deve ser efetuada uma simulação do movimento de corte total da lâmina de serra, de forma a garantir que não há qualquer obstáculo ou perigo de corte no batente. – Em peças a trabalhar que sejam mais lar gas ou compridas que a parte superior da bancada, garanta um suporte adequado, por ex., através de prolongamentos de bancadas ou cavaletes. As peças a traba lhar que sejam mais compridas ou mais largas do que a bancada da serra de chan fros de meia esquadria podem cair se não estiverem bem suportadas. Se um pedaço de madeira cortado ou a peça a trabalhar cair, isso pode levantar a cobertura de pro teção inferior ou eles podem ser projetados descontroladamente pelo disco em rota ção. – Não recorra a outras pessoas como sub stituição de um prolongamento de banca da ou para um suporte adicional. Um su porte instável da peça a trabalhar pode causar bloqueio da lâmina. A peça a traba lhar também se pode deslocar durante o corte, puxando-o a si e ao seu ajudante pa ra a lâmina em rotação. – O pedaço cortado não deve ser pressiona do contra o disco de serra em rotação. Quando há pouco espaço, por ex., ao utili zar batentes longitudinais, o pedaço corta do pode enchavetar-se com o disco e ser violentamente projetado. – Utilize sempre um grampo ou um disposi tivo adequado, para apoiar corretamente material redondo como barras ou tubos. Ao cortar, as barras tendem a rolar, pelo que a lâmina pode ficar "presa" e a peça a trabalhar ser puxada para a lâmina, junta mente com a sua mão. Português 130– Deixe que a lâmina atinja o número máxi mo de rotações, antes de cortar a peça a trabalhar. Isto previne o risco de projetar a peça a trabalhar. – Se a peça a trabalhar ficar encravada ou a lâmina bloquear, desligue a serra de chanfros de meia esquadria. Aguarde, até que todas as peças móveis estejam para das, desencaixe a ficha de rede e/ou retire a bateria. De seguida, remova o material encravado. Se, com um bloqueio desses, continuar a serrar, isso poderá resultar em perda de controlo ou danos da serra de chanfros de meia esquadria. – Após ter concluído o corte, solte o inter ruptor, mantenha a cabeça da serra em baixo e aguarde a paragem da lâmina, an tes de remover o pedaço cortado. É muito perigoso aproximar a mão da lâmina em estabilização. – Segure bem o punho ao realizar um corte de serra incompleto ou se soltar o inter ruptor antes da cabeça da serra atingir a sua posição inferior. A cabeça da serra po de ser puxada subitamente para baixo devi do ao efeito de travagem da serra, o que causa um risco de ferimentos.

2.3 Ferramentas e componentes de

ferramentas – Utilizar sempre lâminas de serra com o tamanho certo e orifício de alojamento adequado (por ex. em forma de estrela ou redondo). As lâminas de serra que não se adequem às peças de montagem da serra, não funcionam corretamente e podem sol tar e projetar lascas do material. Estas las cas podem atingir os olhos do utilizador ou de pessoas que se encontrem na proximi dade. – Não devem ser utilizadas lâminas de serra deformadas ou fissuradas, assim como lâ minas obtusas ou defeituosas. – Utilize apenas lâminas de serra que, no mí nimo, sejam adequadas para o número de rotações máximo da serra. – Transporte a lâmina de serra apenas numa embalagem adequada. Recomendamos, para o efeito, a embalagem original. – Utilize apenas lâminas de serra recomen dadas pelo fabricante e adequadas ao ma terial que pretende trabalhar. Isto impede um sobreaquecimento das lâminas de ser ra ao cortar.

2.4 Outras indicações de segurança

– Utilizar apenas lâminas de serra que cor respondam às indicações fornecidas em Utilização de acordo com as disposições. As lâminas de serra que não se adequem às peças de montagem da serra, não fun cionam corretamente e podem soltar-se e projetar lascas do material. Estas lascas podem atingir os olhos do utilizador ou de pessoas que se encontrem na proximidade. – Utilizar apenas lâminas de serra com ân gulo de corte ≤ 0°. Um ângulo de corte > 0° puxa a serra em direção à peça a trabalhar. Existe perigo de ferimento devido a contra golpe da serra e peça a rodar. – Antes de cada utilização verificar a função do resguardo basculante. Utilizar a ferra menta elétrica somente se estiver a funcio nar corretamente. – Não colocar as mãos na saída das aparas. As peças em rotação podem ferir as mãos. – Durante os trabalhos, podem produzir-se pós prejudiciais à saúde (por ex. pintura com chumbo, alguns tipos de madeira). Tocar ou respirar estes pós pode represen tar perigo para o utilizador ou para as pes soas que se encontrem nas proximidades. Observar as normas de segurança em vigor no seu país.

Para proteção da sua saúde, use uma máscara de proteção respiratória P2. Em espaços fechados, garantir que existe uma ventilação suficiente e ligar um aspirador móvel. – Substituir os batentes serrados ou danifi cados. Os batentes danificados podem ser projetados durante o trabalho com a serra. As pessoas que se encontrem na proximi dade podem ficar feridas. – Utilizar apenas acessórios e material de desgaste originais da Festool. Só os aces sórios testados e autorizados pela Festool são seguros e perfeitamente adequados para a ferramenta e a aplicação. – Utilizar a ferramenta elétrica apenas em espaços interiores e ambiente seco.

2.5 Trabalho em alumínio

Por razões de segurança, é necessário respeitar as seguintes medidas ao trabalhar com alumínio: – Ligar à entrada um disjuntor de corrente de defeito (FI, PRCD). Português 131– Ligar a ferramenta elétrica a um aspirador adequado. – Limpar regularmente as acumulações de pó na carcaça do motor da ferramenta elé trica. – Utilizar uma lâmina de serra em alumínio. Usar óculos de proteção!

2.6 Indicações de segurança específicas

para laser – Nunca deverá virar o raio laser para pes soas.O encandeamento poderá dar origem a acidentes. – Nunca olhe para o raio laser direto ou re fletido. Se o raio laser lhe acertar no olho, feche imediatamente os olhos e mova a ca beça para fora do raio. Se o raio laser lhe acertar no olho, poderá causar danos no olho. – Não efetue nenhuma manipulação no la ser.Um laser manipulado pode dar origem a perigos adicionais.

2.7 Riscos remanescentes

Apesar da observação de todos os regulamen tos de construção importantes, ainda existem riscos ao utilizar-se a ferramenta, p. ex., devido

– contacto com as peças rotativas, de lado: lâmina de serra, flange de aperto, parafuso de flange, – contacto com peças sob tensão com a car caça aberta e a ficha de rede ligada, – projeção de partes das peças a trabalhar, – projeção de partes de ferramentas, no caso de ferramentas danificadas, – emissão de ruídos, – emissão de pós.

2.8 Valores de emissões

Os valores determinados de acordo comEN 62841 são tipicamente: Nível de pressão acústica L

= 88 dB(A) Nível de potência acústica L

= 101 dB(A) Incerteza K = 3 dB CUIDADO Ruído que surge ao trabalhar Perturbação da audição ► Utilizar proteção auditiva. Os valores de emissão de ruído indicados – foram medidos segundo um processo de inspeção normalizado e podem ser utiliza dos para comparação de ferramentas elé tricas, – podem também ser utilizados para uma es timativa temporária da sobrecarga. CUIDADO Dependendo do tipo de utilização e, sobretu do, do tipo de peça a trabalhar, as emissões de ruídos durante a utilização real da ferra menta elétrica podem diferir dos valores in dicados. ► Definir medidas de segurança para prote ção do operador, com base numa estimati va da sobrecarga nas condições de utiliza ção reais. (Para tal, devem ser tomados em consideração todos os componentes do ci clo de operação, por exemplo, períodos em que a ferramenta elétrica se encontra des ligada e períodos em que funciona sem carga apesar de ligada.) 3 Utilização de acordo com as disposições De acordo com as disposições, a ferramenta elétrica está prevista como ferramenta fixa pa ra serrar madeira, plástico, perfis de alumínio e materiais semelhantes. Não se podem efetuar trabalhos noutros materiais, em especial aço, betão e materiais minerais. Utilizar apenas lâminas de serra Festool que estejam previstas para a utilização com esta ferramenta elétrica. Os discos de serra devem apresentar os se guintes dados: – Diâmetro do disco de serra 260 mm – Largura do corte 2,5 mm (corresponde à largura dos dentes) – Orifício de alojamento 30 mm – Espessura da lâmina primitiva 1,8 mm – Disco de serra segundo EN 847-1 – Disco de serra com ângulo de corte ≤ 0° As lâminas de serra Festool para trabalhar ma deira estão em conformidade com a norma EN 847-1. Serrar apenas materiais para os quais a respe tiva lâmina de serra está prevista. Esta ferramenta elétrica só pode ser utilizada por técnicos especializados ou pessoas forma das. Em caso de utilização incorreta, o utiliza dor é responsável por danos e acidentes. Português 1324 Dados técnicos Serra de chanfros KS 120 REB, KS 88 RE Serviço 220-240 V 110 V 1600 W 1400 W Número de rotações (em vazio) 1400 - 3600 min

Fuso da ferramenta, Ø 30 mm Peso de acordo com EPTA-Procedure 01:2014 KS 120 REB KS 88 RE 24 kg 23 kg Dimensões máx. da peça a trabalhar, consul tar capítulo <Trabalhar com a ferramenta elé trica>. 5 Componentes da ferramenta [1.1] Punho [1.2] Interruptor de ligar/desligar [1.3] Bloqueio à ativação [1.4] Alavanca para limitação de profundi dade do chanfro [1.5] Botão giratório para fixação do dispo sitivo de tração [1.6] Proteção de transporte [1.7] Escala para ângulo de meia esquadria (vertical) [1.8] Alargamento de bancada [1.9] Botão giratório para alargamento de bancada [1.10] Escala para ângulo de meia esquadria (horizontal) [1.11] Alavanca de aperto para ângulo de meia esquadria (horizontal) [1.12] Alavanca de retenção para ângulo de meia esquadria predefinido (horizon tal) [1.13] Resguardo basculante [1.14] Punho giratório para ajuste de preci são do ângulo de meia esquadria (ver tical)* [2.1] Interruptor de ligar/desligar para o laser* [2.2] Roda de ajuste para o número de ro tações [2.3] Dispositivo de paragem do fuso Fast fix [2.4] Alavanca de aperto para régua de ba tente [2.5] Alojamento da suta [2.6] Alavanca de desbloqueio para posicio namento especial de chanfros* [2.7] Alavanca para posicionamento espe cial de chanfros* [2.8] Enrolamento do cabo com asa de transporte integrada [2.9] Alavanca de aperto para ângulo de meia esquadria (vertical) [2.10] Comutador para intervalo do ângulo de meia esquadria (vertical) Os componentes marcados nas imagens com * estão apenas incluídos no âmbito de forneci mento da KS 120 REB. As imagens indicadas encontram-se no início e no fim do manual de instruções. 6 Colocação em funcionamento ADVERTÊNCIA Tensão ou frequência inadmissível! Perigo de acidente ► A tensão da rede e a frequência da fonte de corrente devem estar de acordo com os dados da placa de identificação. ► Na América do Norte, só podem ser utiliza das ferramentas Festool com uma indica ção de tensão de 120 V/60 Hz. Antes da primeira colocação em funcionamento – Retire a proteção de transporte [4.4] na barra de tração. Ligar/desligar – Pressione o interruptor de ligar/desligar até à resistência, para desbloquear a uni dade de serrar e o resguardo basculante. – Pressione o bloqueio à ativação [1.3]. – Pressione completamente o interruptor de ligar/desligar [1.2]para ligar a ferramenta. – Volte a soltar o interruptor de ligar/desli gar para desligar a ferramenta. Português 1336.1 Instalação da ferramenta ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar qualquer trabalho na fer ramenta retirar sempre a ficha da tomada! Antes da utilização, monte a ferramenta sobre uma superfície de trabalho plana e estável (p. ex., o leito UG-KAPEX, a bancada multifuncional MFT ou uma bancada de trabalho). Existem as seguintes possibilidades de montagem Parafusos: fixe a máquina com quatro parafu sos sobre a superfície de trabalho. Para isso, existem os orifícios [6.1] nos quatro pontos de apoio da bancada da serra. Sargentos: fixe a máquina com quatro sargen tos sobre a superfície de trabalho. As superfí cies planas [6.2]) nos quatro pontos de apoio da bancada de serra servem de superfície de fixa ção. Conjunto de fixação (para MFT): fixe a máquina com o conjunto de fixação [6.4, 494693] na ban cada multifuncional Festool MFT. Os orifícios roscados servem para o efeito[6.3]. Leito UG-KAPEX: Fixe a máquina sobre o leito, conforme descrito no Manual de montagem fornecido com o leito.

Bloquear a ferramenta (posição de transporte) ► Prima o interruptor de ligar/desligar [4.1]. ► Incline a unidade de serrar para baixo, até ao batente. ► Pressione o dispositivo de bloqueio [4.2]. A unidade de serrar fica agora na posição in ferior. ► Pressione o botão giratório[4.3] para fixar a unidade de serrar na posição posterior. ► Enrole o cabo de alimentação no enrola mento do cabo para transporte [5.5].

Guarde a chave de sextavado interior [5.4] e a esquadria ao sesgo [5.3] (apenas KS 120 REB) nos suportes previstos para o efeito. ADVERTÊNCIA Perigo de ferimentos ► Nunca levante ou transporte a ferramenta pelo resguardo basculante móvel[5.1]. ► Para o transporte, agarre a ferramenta na bancada de serra pelo lado [5.2] e pelo pu nho [5.5] no enrolamento do cabo. Desbloquear a ferramenta (posição de traba lho) ► Pressione ligeiramente a unidade de serrar para baixo e puxe a proteção de transpor te [4.2]. ► Incline a unidade de serrar para cima. ► Abra o botão giratório [4.3]. 7 Definições ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar qualquer trabalho na fer ramenta retirar sempre a ficha da tomada! Apenas KS 120 REB: Substitua o autocolante de aviso [3.1] para o laser pelo autocolante de avi so no idioma do seu país.

7.1 Selecionar o disco de serra

Os discos de serra Festool estão assinalados por um anel de cor. A cor do anel representa o material para o qual o disco de serra é adequa do. Cor Material a trabalhar Símbolo Amarelo Madeira Vermelho Placas de madeira la minada Verde Placa de fibrocimento Eternit Azul Alumínio, material plástico

7.2 Mudança de ferramentas

ADVERTÊNCIA Perigo de ferimentos ► Respeitar as instruções seguintes: – Antes de substituir a ferramenta, retire a ficha da tomada. – Acione o dispositivo de paragem do fuso [7.2] apenas com a lâmina de serra parada. – Durante os trabalhos, a lâmina de serra fi ca muito quente; não pegue nela antes de ter arrefecido. – Ao substituir a ferramenta, use luvas de proteção devido ao perigo de ferimentos nas lâminas afiadas. Desmontar a lâmina de serra ► Coloque a ferramenta na posição de traba lho. Português 134► Pressione o dispositivo de paragem do fu so [7.2], e rode-o 90° no sentido dos pontei ros do relógio. ► Desenrosque completamente o parafuso [7.8] com a chave de sextavado interi or [7.9] (rosca à esquerda). ► Pressione o interruptor de ligar/desli gar [7.3], e abra o dispositivo de bloqueio do resguardo basculante. ► Abra completamente o resguardo basculan te [7.4]. ► Retire o flange de aperto [7.7] e a lâmina de serra. Montar a lâmina de serra ► Limpe todos os componentes antes de os montar (lâmina de serra, flanges, parafuso). ► Aplique a lâmina de serra sobre o fuso da ferramenta [7.5]. ADVERTÊNCIA Perigo de ferimentos ► Garanta que os sentidos de rotação da lâmina de serra [7.6] e da ferramen ta [7.1] coincidem. ► Fixe a lâmina de serra com o flange [7.7] e o parafuso [7.8]

► Aperte bem o parafuso [7.8] (rosca à es querda). ► Pressione o dispositivo de paragem do fu so [7.2], e rode-o 90° no sentido contrário ao dos ponteiros do relógio.

7.3 Fixação de peças a trabalhar

Colocar a fixação de peças a trabalhar ► Coloque a fixação da peça a trabalhar [8.1] em um dos dois furos [8.2]. Para tal, o dispositivo de fixação deve estar voltado para trás. ► Rode a fixação da peça a trabalhar, de modo a que o dispositivo de fixação fique voltado para a frente.

ADVERTÊNCIA Perigo para a saúde devido a pós ► Nunca trabalhar sem aspiração. ► Observar as disposições nacionais. ► Use uma máscara de proteção! No bocal de aspiração [9.1] pode ser acoplado um aspirador Festool com um diâmetro de tubo flexível de aspiração de 36 mm ou 27 mm (reco menda-se 36 mm, devido ao menor risco de en tupimento). O captador de aparas flexível [9.2] aperfeiçoa a captação de pó e aparas. Por isso, não trabalhe sem captador de aparas montado. O captador de aparas é fixo com o grampo [10.1] à cobertura de proteção. Para o efeito, ambos os ganchos [10.2] dos grampos devem encaixar nas aberturas ([10.3] da cobertura de proteção.

7.5 Adaptar o alargamento de bancada

► Abrir o botão giratório [1.9]. ► Estender o alargamento de bancada [1.8] de forma a que a peça a trabalhar assente completamente. ► Fechar o botão rotativo. Se, apesar de o alargamento de ban cada estar completamente estendido, a peça a trabalhar ainda não assentar completamente, esta terá de ser su portada de outra forma.

7.6 Batente da peça a trabalhar

Ajustar a régua de batente Nos nos cortes em meia-esquadria deverá ajustar as réguas de batente [11.1], de forma a que estas não impeçam o funcionamento do resguardo basculante ou que estas entrem em contacto com a lmina de serra. ► Abra a alavanca de fixação [11.2]. ► Empurre a régua de batente, até que a me nor distância em relação à lâmina de serra durante os trabalhos seja, no máximo, 4,5 mm. ► Volte a fechar a alavanca de fixação. Retirar a régua de batente Em alguns cortes em meia-esquadria pode ser necessário retirar uma régua de batente, dado que esta pode bater na unidade de serrar. ► Rode o parafuso [11.3] o mais possível na rosca (para baixo). ► Pode agora retirar a régua de batente pelo lado. ► Volte a rodar o parafuso três voltas, após ter voltado a colocar a régua de batente. Batente auxiliar Para aumentar as superfícies do batente, é possível montar um batente auxiliar em madei ra nos furos [12.1] de ambas as réguas de ba tente [12.2] . Assim, poderá colocar peças a trabalhar de maiores dimensões em seguran ça. Neste caso, preste atenção: Português 135– Os parafusos para fixação dos batentes au xiliares não podem sobressair da superfí cie. – Os batentes auxiliares podem apenas ser utilizados para cortes em 0°. – Os batentes auxiliares não podem compro meter a função das coberturas de proteção.

7.7 Ângulo de meia esquadria horizontal

É possível ajustar qualquer ângulo de meia es quadria horizontal entre 50° (lado esquerdo) e 60° (lado direito). Além disso, os ângulos de meia esquadria convencionais podem ser en caixados. A seta do indicador [13.2] mostra o ângulo de meia esquadria horizontal ajustado. Ambas as marcações à esquerda e à direita da seta do in dicador permitem um ajuste exato de meio grau de ângulo. Para tal, ambas as marcações devem estar alinhadas com as marcas de ângu lo na escala. Ângulo de meia esquadria padrão horizontal Podem ser ajustados os ângulos de meia es quadria seguintes: esquerda: 0°, 15°, 22,5°, 30°, 45° direita: 0°, 15°, 22,5°, 30°, 45°, 60° ► Coloque a ferramenta na posição de traba lho. ► Puxe a alavanca de aperto [13.5] para cima.

Pressione a alavanca de retenção [13.4] pa ra baixo. ► Rode a bancada da serra até ao ângulo de meia esquadria pretendido. ► Volte a soltar a alavanca de retenção. A ala vanca de retenção deve engatar de modo audível. ► Pressione a alavanca de aperto para baixo. Qualquer ângulo de meia esquadria horizontal ► Coloque a ferramenta na posição de traba lho. ► Puxe a alavanca de aperto [13.5] para cima. ► Pressione a alavanca de retenção [13.4] pa ra baixo. ► Rode a bancada da serra até ao ângulo de meia esquadria pretendido. ► Pressione a alavanca de aperto para baixo. ► Volte a soltar a alavanca de retenção.

7.8 Ângulo de meia esquadria vertical

► Coloque a ferramenta na posição de traba lho. ► Abra a alavanca de aperto [14.1]. ► Rode o comutador [14.2] para a faixa de ajuste pretendida (0° - 45°, +/-45°, ou +/-47°). ► Rode a unidade de serrar, até que o indica dor [14.3] aponte para o ângulo de meia es quadria. Apenas KS 120 REB: Com o punho para ajuste de precisão [14.4] pode ajustar o ângulo de meia esquadria vertical de for ma sensível. ► Volte a fechar a alavanca de aperto [14.1].

7.9 Posicionamento especial de chanfros

Além do posicionamento normal para cortar ou chanfrar tábuas/painéis, a ferramenta possui um posicionamento especial de chanfros para chanfrar ripas altas até 120 mm. ► Puxe a unidade de serrar para a frente. ► Rode a alavanca [15.3] para baixo. ► Empurre a unidade de serrar para trás, até que o estribo metálico [15.1] engate na abertura traseira da unidade de serrar. ► Esta posição permite chanfrar ripas até 120 mm de altura no batente. A função de tração e a função rebatível da serra de chanfros estão desativadas. ► Para voltar a colocar a ferramenta na sua posição padrão, pressione a alavanca de desbloqueio [15.2] e puxe a unidade de ser rar para a frente. O estribo metálico [15.1] volta a desengatar e a alavanca [15.3] roda para trás.

7.10 Limitação da profundidade do chanfro

A limitação da profundidade do chanfro de ajus te progressivo permite ajustar a área de ação vertical da unidade de serrar. Desta forma, é possível ranhurar ou alisar a peça a trabalhar. Tenha em atenção a área limitada da ranhura: O ajuste progressivo é pos sível apenas num intervalo entre 0 e 45 mm. Mesmo o comprimento possí vel da ranhura é limitado. P. ex.: nu ma ranhura de 48 mm de profundida de e uma espessura da peça a traba lhar de 88 mm, este intervalo reside entre 40 e 270 mm. ► Coloque a ferramenta na posição de traba lho. ► Rode a alavanca para a limitação da profun didade do chanfro [16.1] para baixo até en gatar. Agora, a unidade de serrar só de dei xa bascular para baixo até à profundidade de chanfrar ajustada. ► Ajuste a profundidade de chanfrar pretendi da rodando a alavanca para limitação de profundidade do chanfro. Português 136► Para desativar a limitação de profundidade do chanfro, volte a rodar a alavanca para a limitação de profundidade para cima.

7.11 Posição horizontal fixa

Com o botão giratório [16.2] é possível fixar a unidade de serrar em qualquer posição ao lon go das barras de tração [16.3] .

7.12 Ligar o laser (apenas KS 120 REB)

A ferramenta possui dois lasers que marcam a fendas de corte à esquerda e à direita da lâmi na de serra. Assim, é possível alinhar a peça a trabalhar em ambos os lados (lado esquerdo ou direito da lâmina de serra ou da fenda de cor te). ► Pressione a tecla [2.1], para ligar ou desli gar o laser. Se a ferramenta não for utiliza da durante 30 minutos, o laser desliga auto maticamente e deve ser novamente ligado. 8 Trabalhar com a ferramenta elétrica ADVERTÊNCIA Partes de ferramentas/ partes das peças a trabalhar projetadas Perigo de ferimentos ► Usar óculos de proteção! ► Durante a utilização manter outras pes soas afastadas. ► Fixar sempre firmemente as peças a tra balhar. ► Os sargentos devem assentar completa mente. ADVERTÊNCIA O resguardo basculante não fecha Perigo de ferimentos ► Interromper o processo de serração. ► Retirar o cabo de ligação à rede, remover os restos do corte. Em caso de danos, mandar substituir o resguardo basculante. ADVERTÊNCIA Perigo de ferimentos ► Respeitar as instruções seguintes: – Posição de trabalho correta: – à frente, do lado do operador; – de frente para a serra; – ao lado do alinhamento da lâmina de serra. – Segurar sempre firmemente a ferramenta elétrica, durante o trabalho, com a mão operadora no punho [1.1]. Manter a mão li vre sempre fora da zona de perigo. – Trabalhar apenas com alargamento de bancada [1.8] (consultar capítulo

– Conduzir a ferramenta elétrica contra a pe ça a trabalhar apenas quando estiver liga da. – Adaptar a velocidade de avanço, de modo a evitar uma sobrecarga da ferramenta, bem como o derretimento do material plástico durante o corte de materiais plásticos. – Não trabalhar em caso de defeito no siste ma eletrónico da ferramenta elétrica, pois isso pode causar números de rotações ex cessivos. Um sistema eletrónico com defei to causa um arranque suave com falhas e avaria da regulação do número de rota ções. – Antes dos trabalhos, assegure-se de que a lâmina de serra não pode entrar em con tacto com as réguas de batente,a fixação da peça a trabalhar, sargentos ou outras pe ças da ferramenta. Retire a ficha da tomada sempre que a ferramenta não estiver a ser utiliza da. Isto prolonga a vida útil do siste ma eletrónico.

8.1 Dimensões da peça a trabalhar

Dimensões máximas da peça a trabalhar sem ampliação através de acessórios Ângulo de meia esquadria conforme a escala, hori zontal/vertical Altura x Largura [mm] 0°/0° 88 x 305 45°/0° 88 x 215 0°/45° à direita 35 x 305 0°/45° à esquerda 55 x 305 45°/45° à direita 35 x 215 45°/45° à esquerda 55 x 215 Dimensões máximas da peça a trabalhar na montagem juntamente com KA-KS 120 A altura e largura máximas da peça a trabalhar não se alteram devido à montagem de acessó rios. Português 137Acessório aplicado Comprimento KA-KS 120 (unilateral) até 2400 mm KA-KS 120 (bilateral) até 4800 mm Peças a trabalhar compridas Apoiar adicionalmente as peças a trabalhar que sejam maiores que a superfície da serra: ► Adaptar o alargamento de bancada, consul tar o capítulo 7.5 ). ► Se a peça a trabalhar ainda continuar a ser maior, voltar a introduzir o alargamento de bancada e montar o batente angular KA- KS 120 (consultar o capítulo 8.1 ). ► Fixar a peça a trabalhar com sargentos adi cionais. Peças a trabalhar finas As peças a trabalhar finas, ao serrar, podem vi brar ou quebrar. ► As peças a trabalhar finas, ao serrar, po dem vibrar ou quebrar. ► Reforçar a peça a trabalhar: fixar juntamen te com restos de madeira. Peças a trabalhar pesadas ► Para garantir a estabilidade da máquina mesmo ao serrar peças a trabalhar pesa das, ajustar o pé de apoio nivelado com a base.

8.2 Verificar a mobilidade do resguardo

basculante O resguardo basculante deve poder sem pre mover-se livremente e fechar de modo in dependente. ► Retirar a ficha da tomada. ► Agarrar no resguardo basculante com a mão e ir empurrando, experimentalmente, para a unidade de serrar. O resguardo de proteção basculante tem de se mover facilmente e ficar praticamente embutido no resguardo basculante. Limpeza da zona da lâmina de serra ► Manter sempre limpa a área em torno do resguardo basculante ► Limpar o pó e as limalhas, soprando com ar comprimido ou utilizando um pincel.

8.3 Fixar a peça a trabalhar

ADVERTÊNCIA Perigo de ferimentos ► Respeitar as instruções seguintes: – Fixação segura - Fixe sempre bem as pe ças a trabalhar com a fixação da peças a trabalhar. Para o efeito, o fixador [17.2] deve assentar sobre a peça a trabalhar de forma segura. (Nota: consoante o contorno da pea a trabalhar, p. ex., contornos re dondos, podem ser necessrias ferramen tas adicionais). No processar quaisquer peas a trabalhar que no possam ser fixa das com segurana. – Tamanho - Não processar quaisquer peças demasiado pequenas. As sobras cortadas, por motivos de segurança, não devem ter um comprimento inferior a 30 mm. As pe ças a trabalhar pequenas podem ser puxa das para trás, para a fenda entre a lâmina de serra e a régua de batente, pela lâmina de serra. – Seja especialmente cuidadoso para que a lâmina de serra não puxe peças a trabalhar para trás, para a fenda entre a lâmina de serra e a régua de batente. Este perigo existe especialmente no caso de cortes de meia-esquadria horizontais. – Reforce peças a trabalhar [24.1] muito fi nas, cortando-as em conjunto com uma ri pa adicional [24.2]. As peças a trabalhar fi nas, ao serrar, podem "vibrar" ou quebrar. Para fixar, proceder como se segue ► Coloque a peça a trabalhar na bancada de serra e pressione-a contra as réguas de ba tente . ► Abra a alavanca de aperto [17.1] da fixação da peça a trabalhar. ► Rode a fixação da peça a trabalhar, até que o fixador [17.2] fique sobre a peça a traba lhar. ► Baixe o fixador sobre a peça a trabalhar. ► Feche a alavanca de aperto [17.1].

8.4 Regulação do número de rotações

Através da roda de ajuste [2.2] é possível ajus tar progressivamente o número de rotações entre 1400 e 3600 rpm. Pode deste modo ajus tar-se adequadamente a velocidade de corte ao respetivo material a trabalhar. Posição recomendada da roda de ajuste Madeira 3 - 6 Material plástico 3 - 5 Materiais fibrosos 1 - 3 Perfis em alumínio e não ferrosos 3 - 6 Português 1388.5 Corte sem movimento de tração ► Proceda aos ajustes pretendidos na ferra menta. ► Fixe bem a peça a trabalhar. ► Empurre a unidade de serrar para trás até ao batente (na direção do batente da ferra menta) e feche o botão giratório [1.5] para a fixação do dispositivo de tração, ou fixe a unidade de serrar no posicionamento espe cial de chanfros (apenas KS 120 REB). ► Ligue a ferramenta. ► Conduza a unidade de serrar pelo pu nho [1.1] lentamente para baixo e serre a peça a trabalhar com avanço regular. ► Desligue a ferramenta e aguarde até que a lâmina de serra pare completamente. ► Volte a inclinar a unidade de serrar para ci ma.

8.6 Cortes com movimento de tração

► Proceda aos ajustes pretendidos na ferra menta. ► Fixe bem a peça a trabalhar. ► Empurre a unidade de serrar para a frente, ao longo das barras de tração. ► Ligue a ferramenta. ► Conduza lentamente a unidade de serrar pelo punho [1.1] para baixo. ► Pressione a unidade de serrar para trás com avanço regular e serre a peça a traba lhar. ► Desligue a ferramenta. ► Aguarde até que a lâmina de serra pare completamente e, só então, incline a unida de de serrar para cima.

8.7 Esquadria ao sesgo (apenas KS 120

REB) Com a esquadria ao sesgo podem ser retirados quaisquer ângulos (por ex. entre duas paredes). A esquadria ao sesgo forma a bissetriz do ân gulo. Retirar o ângulo interior ► Abra o dispositivo de aperto [18.2]. ► Encoste a esquadria ao sesgo no ângulo in terior com ambos os braços [18.1]

► Feche o dispositivo de aperto [18.2]. Retirar o ângulo exterior ► Abra o dispositivo de aperto [18.3]. ► Empurre os perfis de alumínio [18.4] de ambos os braços para a frente. ► Encoste a esquadria ao sesgo no ângulo ex terior com ambos os braços [18.4]. ► Feche o dispositivo de aperto [18.3]. ► Volte a empurrar os perfis de alumínio de ambos os braços para trás. Transferir o ângulo ► Coloque a esquadria ao sesgo com a tupia vertical numa régua de batente da serra de chanfros. ► Para ajustar a bissetriz do ângulo (ângulo de meia esquadria vertical), rode a unidade de serrar até que o raio laser coincida com a linha [19.1] da esquadria ao cego. Para isso, a suta tem de ser desloca da paralelamente ao batente da serra de chanfros. Simultaneamente, pres sionar a suta com o polegar na pega da régua de batente. 9 Manutenção e conservação ADVERTÊNCIA Perigo de ferimentos, choque elétrico ► Antes de efetuar quaisquer trabalhos de manutenção e conservação, retirar sempre a ficha da tomada de corrente! ► Todos os trabalhos de manutenção e repa ração que exijam uma abertura da caixa do motor apenas podem ser efetuados por uma oficina de Serviço Após-Venda autori zada. ► Dispositivos de proteção e peças que este jam danificados têm de ser reparados ou substituídos de forma competente por uma oficina especializada credenciada, contanto que não seja dada nenhuma outra indicação no manual de instruções. ► Limpe regularmente a proteção de me sa [20.1] e o canal de aspiração do captador de aparas (ver imagem 10) para remover lascas de madeira, acumulações de pó e restos de peças a trabalhar por sopo com ar comprimido. ► Para assegurar a circulação do ar, manter as aberturas do ar de refrigeração na car caça sempre desobstruídas e limpas. A ferramenta está equipada com carvões espe ciais que se desactivam automaticamente. Se estes estiverem gastos, efectua-se um corte automático da corrente e a ferramenta imobili za-se. Português 139Serviço Após-Venda e Repara ção somente pelo fabricante ou oficinas de serviço certificadas. Endereço mais próximo em: www.festool.pt Utilizar apenas peças sobresse lentes originais da Festool! Re ferência em: www.festool.pt EKAT

Os raios laser estão corretamente ajustados de fábrica. Gire os parafu sos de ajuste apenas nos casos indi cados. Caso os raios laser não coincidam com a aresta de corte, poderá reajustar ambos os laser. Para o efeito, utilize uma chave de parafusos de sex tavado interior (de abertura 2,5). ► Rompa o autocolante ([3.2] a [3.7]) com a chave de parafusos de sextavado interior, para aceder aos parafusos de ajuste. ► Para verificar o laser, coloque uma peça de ensaio sobre a ferramenta. ► Serre uma ranhura na peça a trabalhar. ► Incline a cabeça da serra para cima e verifi que o ajuste. O raio laser não é visível ► Ligue o laser [1.2]

Identifique o laser não visível. ▷ Rode os parafusos de ajuste [3.3] para o raio laser esquerdo [3.5] e direito, até que o raio laser aparea na sua pea a trabalhar. ▷ Tal como descrito, ajuste primeiro o (a) paralelismo em relação ao traçado; de seguida (b), a inclinação e, por fim (c) o deslocamento axial do raio laser. a) O raio laser não é paralelo ao traçado [Figu

3A] Ajuste o paralelismo. Raio laser esquerdo Parafuso de ajuste [3.4] Raio laser direito Parafuso de ajuste [3.6] b) Ao chanfrar, o raio laser desloca-se para a esquerda ou para a direita [Figura 3B

Ajuste a inclinação, até o raio laser deixar de se deslocar ao chanfrar. Raio laser esquerdo Parafuso de ajuste [3.3] Raio laser direito Parafuso de ajuste [3.5] c) O raio laser não se encontra no ponto de corte [imagem3C] Ajuste o deslocamento axial. Raio laser esquerdo Parafuso de ajuste [3.2] Raio laser direito Parafuso de ajuste [3.7]

9.2 Corrigir o ângulo de meia esquadria

horizontal Se o indicador[13.2] dos ângulos de meia es quadria deixar de apontar o valor ajustado, o ponteiro pode ser reajustado após abrir o para fuso [13.1]. Se o ângulo de meia esquadria real (serrado) diferir do valor predefinido, pode ser ajustado: ► Engate a unidade de serrar na posição 0°. ► Desaperte os três parafusos [13.3], com os quais a escala está fixa à bancada da serra. ► Desloque a escala com a unidade de serrar, até que o valor real seja 0°. Isto pode ser controlado com um ângulo entre a régua de batente e a lâmina de serra. ► Volte a apertar os três parafusos [13.3]. ► Controle o ajuste angular com um corte de teste.

9.3 Corrigir o ângulo de meia esquadria

vertical Se o valor real deixar de coincidir com o valor ajustado, este ode ser corrigido: ► Engate a unidade de serrar na posição 0°. ► Desaperte ambos os parafusos [23.1]. ► Rode a unidade de serrar, até que o valor real seja de 0°. Isto pode ser controlado com um ângulo entre a bancada da serra e a lâmina de serra. ► Volte a apertar ambos os parafusos [23.1]. ► Controle o ajuste angular com um corte de teste. Se o indicador [22.2] deixar de apontar o valor ajustado, este pode ser reajustado após abrir o parafuso [22.1].

9.4 Substituir a proteção de mesa

Não trabalhe com uma proteção de mesa des gastada [20.1], substitua-a por uma nova. ► Abra os seis parafusos para substitui ção [20.2]. Português 1409.5 Limpar a janela para o laser ou substituir (apenas KS 120 REB) A janela [21.2] para proteção do laser pode su jar-se durante o funcionamento. É possível des montá-la para limpeza ou substituição. ► Desenrosque o parafuso [21.5] cerca de 2 voltas. ► Pressione a janela no sentido [21.3] e [21.4] em simultâneo. ► Retire a janela. ► Limpe a janela ou substitua-a por uma no va. ► Coloque a janela limpa/nova. Ambos os ma chos [21.1] da janela devem engatar na co bertura de proteção superior, tal como ilus trado na imagem 21.

Aperte bem o parafuso [21.5]. 10 Acessórios Utilize apenas acessórios originais Festool. Consulte os números de encomenda dos aces sórios e ferramentas no seu catálogo Festool ou na Internet em "www.festool.de". Para além dos acessórios descritos, a Festool disponibiliza uma vasta gama de acessórios de sistema, que lhe permite uma aplicação variada e efetiva da sua serra, por ex.:
