BRUKSANVISNING KAPEX KS 120 REB FESTOOL

8.1 Arbetsobjektets mått

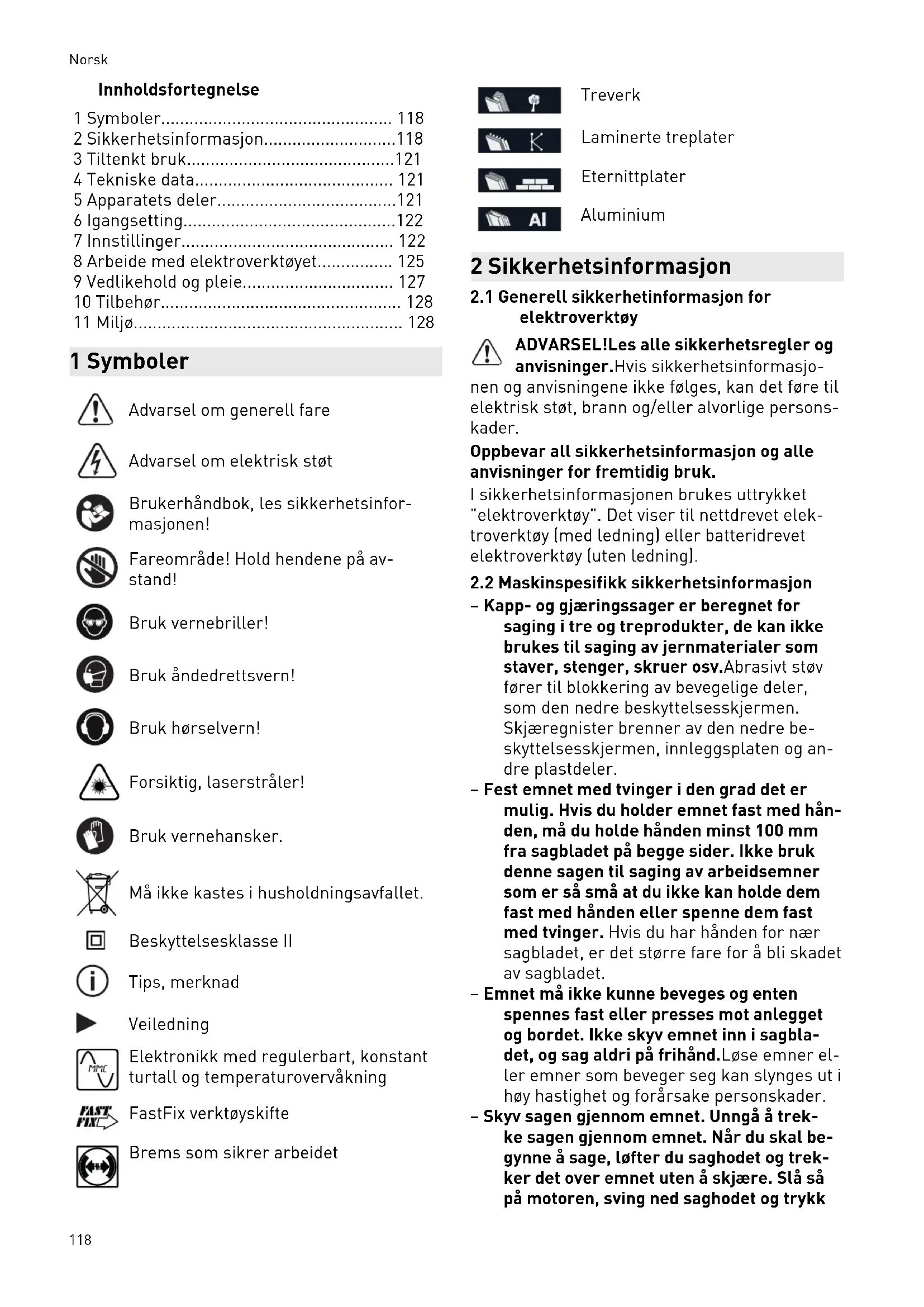

2.1 Generell sikkerhetinformasjon for

elektroverktøy ADVARSEL!Les alle sikkerhetsregler og anvisninger.Hvis sikkerhetsinformasjo nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige persons kader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elek troverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

– Kapp- og gjæringssager er beregnet for saging i tre og treprodukter, de kan ikke brukes til saging av jernmaterialer som staver, stenger, skruer osv.Abrasivt støv fører til blokkering av bevegelige deler, som den nedre beskyttelsesskjermen. Skjæregnister brenner av den nedre be skyttelsesskjermen, innleggsplaten og an dre plastdeler. – Fest emnet med tvinger i den grad det er mulig. Hvis du holder emnet fast med hån den, må du holde hånden minst 100 mm fra sagbladet på begge sider. Ikke bruk denne sagen til saging av arbeidsemner som er så små at du ikke kan holde dem fast med hånden eller spenne dem fast med tvinger. Hvis du har hånden for nær sagbladet, er det større fare for å bli skadet av sagbladet. – Emnet må ikke kunne beveges og enten spennes fast eller presses mot anlegget og bordet. Ikke skyv emnet inn i sagbla det, og sag aldri på frihånd.Løse emner el ler emner som beveger seg kan slynges ut i høy hastighet og forårsake personskader. – Skyv sagen gjennom emnet. Unngå å trek ke sagen gjennom emnet. Når du skal be gynne å sage, løfter du saghodet og trek ker det over emnet uten å skjære. Slå så på motoren, sving ned saghodet og trykk Norsk 118sagen gjennom emnet. Hvis du trekker sagen mot deg, er det fare for at sagbladet glir ut av emnet, og at sagbladenheten slynges mot brukeren med voldsom kraft. – Kryss aldri hendene over den planlagte sagelinjen, verken foran eller bak sagbla det. Det er svært farlig å støtte emnet med hendene i kryss, dvs. å holde i emnet til høyre ved siden av sagbladet med den ven stre hånden eller omvendt. – Ikke stikk hendene bak anlegget når sag bladet roterer. La det alltid være en sik kerhetsavstand på minst 100 mm mellom hånden og det roterende sagbladet (gjel der på begge sider av sagbladet, f.eks. ved fjerning av treavfall). Det er ikke sikkert du ser hvor langt unna det roterende sag bladet er, og du kan bli alvorlig skadet. – Kontroller emnet før du sager. Hvis emnet er bøyd eller forvridd, spenner du det fast med den utvendig krummede siden mot anlegget. Kontroller alltid at det ikke er noen åpning langs sagelinjen mellom em ne, anlegg og bord. Bøyde eller forvridde emner kan vri seg eller gli og føre til at det roterende sagbladet setter seg fast under sagingen. Det må ikke være spiker eller fremmedlegemer i emnet. – Vent med å bruke sagen til sagbordet er ryddet for verktøy, treavfall osv. Bare ar beidsemnet skal befinne seg på sagbor det. Småavfall, løse trebiter eller andre gjenstander som kommer i berøring med det roterende sagbladet, kan slynges ut med høy hastighet. – Sag bare ett emne om gangen. Emner som stables oppå hverandre, kan ikke spennes eller holdes godt nok fast, og dette kan føre til at sagbladet setter seg fast eller glir ut under sagingen. – Sørg for at kapp- og gjæringssagen står på en jevn og fast arbeidsflate. En jevn og fast arbeidsflate reduserer faren for at kapp- og gjæringssagen blir ustabil. – Planlegg arbeidet. For hver justering av gjæringsvinkelen må du passe på at det justerbare anlegget er riktig innstilt og at det støtter emnet uten at det kommer i berøring med sagbladet eller beskyttel sesskjermen. Med avslått maskin og uten emne på sagbordet simulerer du en full stendig sagebevegelse for å kontrollere at sagingen i anlegget kan gjennomføres uten farer eller hindringer. – Hvis emnet er bredere eller lengre enn sagbordets overside, må det brukes en passende støtte, for eksempel bordforlen gelser eller sagbukker. Emner som er lengre eller bredere enn bordet på kapp- og gjæringssagen, kan velte hvis de ikke er støttet godt nok opp. Hvis et avsaget tre stykke eller emnet velter, kan det løfte opp den nedre beskyttelsesskjermen eller bli slynget ut ukontrollert av det roterende sagbladet. – Ikke bruk andre personer som erstatning for bordforlengelser eller ekstra oppstøt ting. En ustabil oppstøtting av emnet kan føre til at sagbladet setter seg fast. Emnet kan dessuten forskyves under sagingen slik at personen som hjelper deg, trekkes inn i det roterende sagbladet. – Det avsagde stykket må ikke bli trykt mot det roterende sagbladet. Hvis det er dårlig plass, f.eks. ved bruk av lengdeanlegg, kan det avsagde trestykket kile seg fast i sag bladet og bli slynget ut med voldsom kraft. – Bruk alltid en tvinge eller en annen egnet innretning til å støtte runde materialer som stenger eller rør på en forsvarlig må te. Stenger har en tendens til å rulle vekk under sagingen, og da kan sagbladet "bite seg fast" slik at emnet og hånden din trek kes inn i sagbladet. – Vent til sagbladet har nådd fullt turtall før du begynner å sage i emnet. Dette reduse rer faren for at emnet slynges ut. – Hvis emnet klemmes fast eller sagbladet blir blokkert, slår du av kapp- og gjæ ringssagen. Vent til alle deler i bevegelse har stanset helt, og trekk ut støpslet eller ta ut batteriet. Fjern deretter materialet som sitter fast. Hvis du fortsetter å sage ved en slik blokkering, kan du miste kon trollen, eller det kan oppstå skader på kapp- og gjæringssagen. – Slipp bryteren når du har sagd ferdig, hold saghodet nede og vent til sagbladet har stanset helt før du fjerner det avsagde trestykket. Det er svært farlig å ha hende ne i nærheten av sagbladet før det har stanset helt. – Hold godt fast i håndtaket hvis du utfører en ufullstendig skjæring eller hvis du slip per opp bryteren før saghodet har kom met ned i nedre posisjon. Ved hjelp av sa gens bremsevirkning kan saghodet bli dratt ned med et rykk, noe som medfører fare for å skade seg. Norsk 1192.3 Verktøy og verktøydeler – Bruk alltid sagblader i riktig størrelse og med passende festeåpning (f.eks. stjerne formet eller rund). Sagblader som ikke passer til monteringsdelene på sagen, ro terer ujevnt og kan brekke av og slynge ut fliser fra emnet. Disse flisene kan treffe øy nene til brukeren eller personer i nærhe ten. – Deformerte eller sprukne sagblad og sag blad med sløvt eller defekt skjær må ikke brukes. – Bruk kun sagblad som minst er egnet til sagens maksimale turtall. – Sagbladet må bare transporteres i en egnet emballasje. Vi anbefaler den originale for pakningen. – Bruk kun sagblad som er anbefalt av pro dusenten og som egner seg til materialet du vil bearbeide. Det forhindrer overopphe ting av sagtennene under saging.

2.4 Øvrige sikkerhetsanvisninger

– Bruk kun sagblader som samsvarer for spesifikasjonene for tiltenkt bruk. Sagbla der som ikke passer til monteringsdelene på sagen, roterer ujevnt og kan brekke av og slynge ut fliser fra emnet. Disse flisene kan treffe øynene til brukeren eller perso ner i nærheten. – Bruk kun sagblader med en sponvinkel på ≤ 0°. En sponvinkel på > 0° vil dra sagen inn i arbeidsemnet. Det er fare for personska der fordi sagen kan slå tilbake og arbeids emnet rotere. – Kontroller alltid at pendelvernedekselet er i orden før du begynner å sage. Bruk bare elektroverktøyet når det fungerer som det skal. – Ikke stikk hendene inn i sponutkastet. Ro terende deler kan skade hendene. – Når du arbeider, kan det avgis skadelig/ giftig støv (f.eks. fra blyholdig maling, en kelte treslag og metall). Berøring eller innånding av dette støvet kan utgjøre en fa re for operatøren eller andre personer som befinner seg i nærheten. Følg sikkerhets forskriftene som gjelder for ditt land.

Bruk P2-åndedrettsvern som beskyt telse. I lukkede rom må du sørge for til strekkelig lufting og koble til en støvsuger. – Skift ut skadde anlegg og anlegg som det er saget i. Skadde anlegg kan slynges ut under arbeidet med sagen. Personer som står i nærheten, kan bli skadet. – Bruk bare originalt Festool-tilbehør og forbruksmateriell. Kun tilbehør som er te stet og godkjent av Festool, er sikkert å bruke og perfekt tilpasset apparatet og bruksområdet. – Elektroverktøyet må kun brukes innendørs og i tørre omgivelser.

2.5 Bearbeidelse av aluminium

Når du arbeider med aluminium, må du av sikkerhetsmessige årsaker ta hensyn til følgen de: – Koble til en jordfeilbryter (FI, PRCD) opp strøms. – Koble elektroverktøyet til en egnet su geinnretning. – Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom. – Bruk et aluminiumsagblad. Bruk vernebriller!

2.6 Sikkerhetsinformasjon om laser

– Aldri rett laserstrålen mot noen.Blending kan forårsake ulykker. – Se aldri rett inn i den direkte eller reflek terende laserstrålen.Skulle laserstrålen allikevel treffe deg i øyet, må du lukke øy nene umiddelbart og bevege hodet bort fra strålen. Hvis laserstrålen treffer øyet, kan dette forårsake skader. – Ikke manipuler laseren på noen som helst måte.En manipulert laser kan føre med seg ekstra faremomenter.

Selv om alle gjeldende byggeforskrifter over holdes, kan det oppstå farlige situasjoner når maskinen er i bruk, for eksempel på grunn av: – berøring av roterende deler fra siden: sag blad, spennflens, flensskrue, – berøring av spenningsførende deler når huset er åpent og støpselet ikke er trukket ut av kontakten – emnedeler som slynges vekk – verktøydeler som slynges vekk fordi verk tøyet er defekt – støyutslipp – støvutslipp

2.8 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanlig vis på: Norsk 120Lydtrykknivå L

= 88 dB(A) Lydeffektnivå L

= 101 dB(A) Usikkerhet K = 3 dB FORSIKTIG Støy under arbeidet Hørselsskadelig ► Bruk hørselvern. De angitte støyemisjonsverdiene – er målt iht. standardiserte testprosedyrer og kan brukes til sammenligning av for skjellige elektroverktøy. – kan også brukes til en foreløpig vurdering av belastningen. FORSIKTIG Støyemisjonen kan – avhengig av måten elektroverktøyet brukes på, spesielt hvilken type emne som bearbeides – avvike fra de opplyste verdiene under den faktiske bruken av elektroverktøyet. ► For å beskytte brukeren må det fastsettes sikkerhetstiltak på grunnlag av en vurde ring av belastningen under de faktiske bruksbetingelsene. (Det må tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktøyet var slått av og tider hvor det var slått på, men gikk uten belastning). 3 Tiltenkt bruk Elektroverktøyet er beregnet til bruk som sta sjonært apparat til saging av treverk, plast, alu miniumsprofiler og lignende materialer. Andre materialer, spesielt stål, betong og mineralske materialer, skal ikke bearbeides. Bruk bare Festool-sagblader som er beregnet til bruk sammen med dette elektroverktøyet. Sagbladene må ha følgende tekniske spesifika sjoner: – Sagbladdiameter 260 mm – Skjærebredde 2,5 mm (tilsvarer tannbred de) – Festehull 30 mm – Stambladtykkelse 1,8 mm – Sagblad iht. EN 847-1 – Sagblad med sponvinkel på ≤ 0° Festool-sagblader til trebearbeiding oppfyller kravene i EN 847-1. Sag bare i materialer som det aktuelle sagbla det er beregnet for. Dette elektroverktøyet skal bare brukes av fag folk og opplærte personer. Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke-forskriftsmes sig bruk. 4 Tekniske data Kappsag KS 120 REB, KS 88 RE Effekt 220-240 V 110 V 1600 W 1400 W Turtall (tomgang) 1400 - 3600 o/min Verktøyspindel, Ø 30 mm Vekt iht. EPTA-Procedure 01:2014 KS 120 REB KS 88 RE 24 kg 23 kg Maks. emnemål, se kapittelet <Arbejde med el-værktøjet>. 5 Apparatets deler [1.1] Håndtak [1.2] På/av-knapp [1.3] Innkoblingssperre [1.4] Spak for kappedybdebegrensning [1.5] Dreieknapp for klemming av trek kinnretningen [1.6] Transportsikring [1.7] Skala for gjæringsvinkel (loddrett) [1.8] Bordutvidelse [1.9] Dreieknapp for bordutvidelse [1.10] Skala for gjæringsvinkel (vannrett) [1.11] Klemspak for gjæringsvinkel (vann rett) [1.12] Låsespak for forhåndsinnstilt gjæ ringsvinkel (vannrett) [1.13] Pendelvernedeksel [1.14] Dreiehåndtak for fininnstilling av gjæ ringsvinkel (loddrett)* [2.1] Av/på-knapp for laser* [2.2] Reguleringshjul for turtall [2.3] Fastfix spindellåsing Norsk 121[2.4] Klemspak for anleggslinjal [2.5] Smøregarasje [2.6] Løsespak for spesialkappestilling* [2.7] Spak for spesialkappestilling* [2.8] Kabelopprulling med innebygd bære håndtak [2.9] Klemspak for gjæringsvinkel (lod drett) [2.10] Bryter for gjæringsvinkelområde (lod drett) Komponentene på bildet som er merket med *, følger kun med KS 120 REB. Bildene det henvises til, finnes foran og bak i bruksanvisningen. 6 Igangsetting ADVARSEL Ikke tillatt spenning eller frekvens! Fare for ulykker ► Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet. ► I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelse 120 V / 60 Hz. Før første igangsetting – Fjern transportsikringen [4.4] på trekk stangen. Slå på og av – Trykk på av/på-bryteren til du merker motstand, for å løse sagaggregatet og pen delvernedekslet. – Trykk på innkoblingssperren [1.3]. – Trykk av/på-knappen [1.2] helt inn for å slå på maskinen. – Slipp opp av/på-knappen igjen for å slå av maskinen.

6.1 Stille opp maskinen

ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen! Før bruk må maskinen monteres på en flat og stabil arbeidsflate (f.eks. stativet UG-KAPEX, multifunksjonsbordet MFT eller en arbeids benk). Du har følgende monteringsmuligheter Skruer: Fest maskinen på arbeidsflaten med fi re skruer. Til dette brukes hullene [6.1] i de fire festepunktene i sagbordet. Skrutvinger: Fest maskinen til arbeidsflaten med fire skrutvinger. Flatene [6.2]) på de fire festepunktene i sagbordet brukes som spenn flater. Spennsett (for MFT): Fest maskinen på Fe stool-multifunksjonsbordet MFT med spenn settet [6.4, 494693]. Bruk de to skruehulle ne [6.3]. Stativ UG-KAPEX: Fest maskinen på stativet slik som beskrevet i den vedlagte monterings anvisningen.

Sikre maskinen (transportstilling) ► Trykk på av/på-bryteren [4.1]. ► Sving sagaggregatet ned til stopp. ► Trykk på låsingen [4.2]. Sagaggregatet blir nå stående i nedre stilling. ► Trekk til dreieknappen [4.3] for å sikre sa gaggregatet i bakre stilling. ► Vikle strømledningen for transport opp på kabelrullen [5.5]. ► Lagre unbrakonøkkelen [5.4] og smygvin kelen [5.3] (kun KS 120 REB) i oppbeva ringsholderne. ADVARSEL Fare for personskade ► Maskinen må aldri løftes eller bæres i det bevegelige pendelvernedekslet [5.1]. ► Ta tak på siden av sagbordet [5.2] og i håndtaket [5.5] i kabelrullen for å bære maskinen. Løsne sikringen til maskinen (arbeidsstilling) ► Trykk sagaggregatet litt ned og dra ut transportsikringen [4.2]. ► Sving sagaggregatet oppover. ► Åpne dreieknappen [4.3]. 7 Innstillinger ADVARSEL Skaderisiko, elektrisk støt ► Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen! Kun KS 120 REB: Skift ut varselmerket [3.1] for laseren med varselmerket på ditt eget språk. Norsk 1227.1 Velge sagblad Festool-sagblader er merket med en fargelagt ring. Fargen på ringen angir hvilket materiale sagbladet egner seg for. Farge Materiale Symbol Gult Treverk Rødt Laminerte treplater Grønt Eternittplater Blått Aluminium, plast

ADVARSEL Fare for personskade ► Ta hensyn til følgende anvisninger: – Trekk alltid støpselet ut av stikkontakten før du skifter verktøy. – Spindellåsingen [7.2] må bare betjenes når sagbladet ikke beveger seg. – Sagbladet blir veldig varmt under arbeid. Ikke ta på det før det er avkjølt. – Bruk vernehansker på grunn av faren for å skade seg på sagbladet under skifte av verktøy. Ta ut sagbladet ► Sett maskinen i arbeidsstilling. ► Trykk på spindellåsingen [7.2], og drei den 90° med klokken. ► Skru skruen [7.8] helt ut med unbrakonøk kelen [7.9] (venstregjenger). ► Trykk på av/på-bryteren [7.3], for å låse opp pendelvernedekslet. ► Åpne pendelvernedekslet [7.4] helt. ► Ta av spennflensen [7.7] og sagbladet. Montere sagblad ► Rengjør alle deler før de monteres (sag blad, flens, skrue). ► Sett sagbladet på verktøyspindelen [7.5]. ADVARSEL Fare for personskade ► Pass på at rotasjonsretningen til sag bladet [7.6] og maskinen [7.1] stem mer overens. ► Fest sagbladet med flensen [7.7] og skru en [7.8]. ► Trekk skruen [7.8] godt til (venstregjenger). ► Trykk på spindellåsingen [7.2], og drei den 90° mot klokken.

Sette inn emneklemme ► Sett emneklemmen [8.1] inn i et av hulle ne [8.2]. Klemmeinnretningen skal peke bakover. ► Drei emneklemmen slik at klemmeinnret ningen peker forover.

► Skru løs dreieknappen [1.9]. ► Trekk bordutvidelsen [1.8] så langt ut at he le emnet ligger på den. ► Skru til dreieknappen. Hvis emnet stikker utenfor også når bordutvidelsen er trukket helt ut, må det støttes opp på andre måter.

Stille inn anslagslinjalen Ved gjæringskutt må du justere anleggslinjale ne [11.1] slik at de ikke hindrer funksjonen til pendelvernedekselet eller kommer i kontakt med sagbladet. ► Åpne strammehendelen [11.2]. ► Skyv på anleggslinjalen helt til den korteste avstanden til sagbladet er maks. 4,5 mm mens du jobber. ► Steng strammehendelen igjen. Norsk 123Ta av anleggslinjal Ved noen gjæringssnitt kan det være nødvendig å ta av en anleggslinjal slik at den ikke støter sammen med sagaggregatet. ► Skru skruen [11.3] så langt inn i gjengehul let (nedover) som mulig. ► Nå kan du ta anleggslinjalen ut til siden. ► Skru skruen tre omdreininger ut igjen etter at du har satt anleggslinjalen inn igjen. Hjelpeanslag For å forstørre anslagsflaten kan du i hvert av hullene [12.1] på de to anleggslinjalene monte re et hjelpanslag av tre [12.2]. Dermed kan du trygt legge på større emner. Pass samtidig på: – Skruene til feste av hjelpeanslagene skal ikke stikke opp fra overflaten. – Hjelpeanslagene skal bare brukes til 0°- snitt. – Hjelpeanslagene skal ikke påvirke funksjo nen til vernedekslene.

7.7 Vannrett gjæringsvinkel

Det er mulig å stille inn alle ønskelige vannret te gjæringsvinkler mellom 50° (venstre side) og 60° (høyre side). I tillegg kan de vanlige gjæ ringsvinklene låses. Pilen [13.2] viser den innstilte vannrette gjæ ringsvinkelen. De to markeringene til høyre og venstre for pilen gjør det mulig å stille inn halve gradvinkler nøyaktig. Til dette må de to marke ringene være sammenfallende med gradstre ken i skalaen. Standard gjæringsvinkel vannrett Følgende gjæringsvinkler kan låses: Til venstre: 0°, 15°, 22,5°, 30°, 45° Til høyre: 0°, 15°, 22,5°, 30°, 45°, 60° ► Sett maskinen i arbeidsstilling. ► Dra opp klemspaken [13.5]. ► Trykk ned låsespaken [13.4]. ► Drei sagbordet til ønsket gjæringsvinkel. ► Slipp låsespaken igjen. Låsespaken skal merkbart gå i lås. ► Trykk ned klemspaken. Ønskede vannrette gjæringsvinkler ► Sett maskinen i arbeidsstilling. ► Dra opp klemspaken [13.5]. ► Trykk ned låsespaken [13.4]. ► Drei sagbordet til ønsket gjæringsvinkel. ► Trykk ned klemspaken. ► Slipp låsespaken igjen.

I tillegg til den vanlige stillingen for skjæring og kapping av bord/panel har maskinen en spe sialkappestilling til kapping av høye lister opp til 120 mm. ► Dra sagaggregatet forover. ► Sving spaken [15.3] nedover. ► Skyv tilbake sagaggregatet til metallbøy len [15.1] haker seg inn i den bakre åpnin gen på sagaggregatet. ► I denne stillingen kan du nå kappe opptil 120 mm høye lister. Kappsagens trekkfunk sjon og den loddrette svingefunksjonen er imidlertid deaktivert. ► For å sette maskinen i standardposisjonen igjen trykker du på løsespaken [15.2] og trekker sagaggregatet forover. Metallbøy len [15.1] hekter seg da av igjen, og spa ken [15.3] svinger tilbake.

7.10 Kappedybdebegrensning

Med den trinnløse kappedybdebegrensningen kan du stille inn det loddrette svingområdet til sagaggregatet. Dette gjør det mulig å skjære spor og jevne ut emner. Vær oppmerksom på det begrensede sporområdet: Den trinnløse innstillin gen er bare mulig i området mellom 0 og 45 mm. Mulig sporlengde er også begrenset. Eks.: Ved en spordybde på 48 mm og en emnetykkelse på 88 mm ligger dette området mellom 40 og 270 mm. ► Sett maskinen i arbeidsstilling. ► Sving spaken for kappedybdebegrens ning [16.1] ned til den låser seg. Sagaggre gatet kan nå bare svinges ned til den inn stilte kappedybden. ► Still inn ønsket kappedybde ved å dreie på spaken for kappedybdebegrensning. ► For å deaktivere kappedybdebegrensningen må du svinge opp spaken for kappedybde begrensning igjen. Norsk 1247.11 Fast vannrett stilling Med dreieknappen [16.2] kan du klemme fast sagaggregatet i ønsket posisjon langs trekk stangen [16.3].

7.12 Slå på laseren (kun KS 120 REB)

Maskinen har to lasere som markerer snittfu gen til høyre og venstre for sagbladet. På den måten kan du rette inn emnet på begge sider (venstre eller høyre side av sagbladet eller snittfugen). ► Med tasten [2.1] slår du laseren av og på. Hvis maskinen ikke brukes på 30 minutter, slår laseren seg automatisk av og må slås på igjen. 8 Arbeide med elektroverktøyet ADVARSEL Verktøydeler/emnedeler som slynges ut Fare for personskade ► Bruk vernebriller! ► Hold andre personer på avstand når du bruker maskinen. ► Spenn alltid fast emnene. ► Skrutvingene må ligge helt inntil underla get. ADVARSEL Pendelvernedekselet lukkes ikke Fare for personskade ► Avbryt sagingen. ► Trekk ut strømledningen, fjern sageavfall. Ved skade må pendelvernedekselet skiftes ut. ADVARSEL Fare for personskade ► Ta hensyn til følgende anvisninger: – Riktig arbeidsstilling: – foran på brukersiden – rett mot sagen – ved siden av sagbladplanet – Hold alltid fast i elektroverktøyet med bru kerhånden på håndtaket [1.1]. Hold alltid den ledige hånden utenfor fareområdet. – Arbeid alltid med tilpasset bordutvidel se [1.8] (se kapittel

– Elektroverktøyet må være slått på når du fører det mot emnet. – Tilpass matehastigheten for å unngå over belastning av maskinen og hindre at pla sten smelter under saging av plast. – Ikke bruk elektroverktøyet hvis elektronik ken er defekt, for dette kan føre til altfor høye turtall. Hvis elektronikken er defekt, fungerer ikke mykstarten og heller ikke turtallsreguleringen. – Før du starter arbeidet, må du kontrollere at sagbladet ikke kan berøre anleggslinja lene, emneklemmen, skrutvingene eller andre maskindeler. Når elektroverktøyet ikke er i bruk, må støpselet trekkes ut av stikkon takten. Det optimerer levetiden på elektronikken.

Maksimale emnemål uten utvidelse ved hjelp av tilbehørsdeler Gjæringsvinkel iht. skala, vannrett/loddrett Høyde x bredde [mm] 0°/0° 88 x 305 45°/0° 88 x 215 0°/45° til høyre 35 x 305 0°/45° til venstre 55 x 305 45°/45° til høyre 35 x 215 45°/45° til venstre 55 x 215 Maksimale emnemål ved montering sammen med KA-KS 120 Den maksimale høyden og bredden for emnet endres ikke ved montering av tilbehørsdeler. Montert tilbehørsdel Lengde KA-KS 120 (ensidig) til 2400 mm KA-KS 120 (tosidig) til 4800 mm Lange emner Emner som stikker utenfor sageflaten, må støt tes ekstra opp. ► Tilpasse bordutvidelsen, se kapittel 7.5 ). ► Dersom emnet fortsatt stikker ut, må du kjøre bordutvidelsen inn igjen og montere kappeanslag KA-KS 120 (se kapittel 8.1 ). ► Sikre emnet med ekstra skrutvinger. Tynne emner Tynne emner kan vippe eller brekke under sag ingen. Norsk 125► Tynne emner kan vippe eller brekke under sagingen. ► Forsterk emnet: Spenn det fast sammen med avkapp. Tunge emner ► For å sikre maskinens stabilitet ved saging av tunge emner kan støttefoten monteres i flukt med underlaget.

8.2 Kontroller bevegeligheten til

pendelvernedekselet Pendelvernedekselet må alltid kunne be veges fritt og lukkes av seg selv. ► Trekk ut støpselet. ► Hold i pendelvernedekselet med den ene hånden og prøv å skyve det inn i sagaggre gatet. Pendelvernedekselet må kunne bevege seg fritt og skal kunne senkes nesten helt ned i pendelskjermen. Rengjøring av sagbladområdet ► Området rundt pendelvernedekselet må all tid holdes rent ► Fjern støv og spon ved å blåse med trykkluft eller rengjøre med en pensel.

8.3 Spenne fast emnet

ADVARSEL Fare for personskade ► Ta hensyn til følgende anvisninger: – Fastsittende - Spenn alltid emnene fast med emneklemmen. Nedholde ren [17.2]må da alltid ligge godt inntil em net. (Merknad: Avhengig av konturen på emnet trenger man et hjelpemiddel til det te, f.eks. ved runde konturer). Ikke sag em ner som ikke kan spennes fast. – Størrelse - Ikke sag for små emner. Av kappede rester bør av sikkerhetsmessige årsaker ikke være kortere enn 30 mm. Små emner kan bli trukket bakover i åpnin gen mellom sagbladet og anleggslinjalen av sagbladet. – Vær ekstra forsiktig slik at ingen små em ner blir dratt bakover av sagbladet i åpnin gen mellom sagbladet og anleggslinjalen. Faren oppstår spesielt ved vannrette gjæ ringskutt. – Forsterk svært tynne emner [24.1] ved å sage dem sammen med en ekstra list [24.2]. Ekstra tynne emner kan vippe eller brekke under sagingen. Ved fastspenning brukes følgende prosedyre: ► Legg emnet på sagbordet og trykk det mot anleggslinjalen . ► Åpne klemspaken [17.1] til emneklemmen. ► Drei emneklemmen til avstrykeren [17.2] står over emnet. ► Senk nedholderen ned på emnet. ► Lukk klemspaken[17.1].

8.5 Saging uten trekkbevegelse

► Foreta de innstillingene du ønsker på ma skinen. ► Spenn fast emnet. ► Skyv sagaggregatet bakover til stopp (mot emneanslaget), og steng dreieknap pen [1.5] for å klemme fast trekkinnretnin gen, eller fikser sagaggregatet i spesialkap pestillingen (kun KS 120 REB). ► Slå på maskinen. ► Trykk sagaggregatet langsomt ned med håndtaket [1.1], og sag over emnet med en jevn bevegelse forover. ► Slå av maskinen og vent til sagbladet har stanset helt. ► Sving sagaggregatet oppover igjen.

8.6 Saging med trekkbevegelse

9.2 Korrigere vannrett gjæringsvinkel

Dersom pilen [13.2] ved låsbare gjæringsvink ler ikke lenger peker mot den innstilte verdien, kan du etterjustere pilen når du har skrudd opp skruen [13.1]. Dersom den faktiske (sagde) gjæringsvinkelen avviker fra den innstilte verdien, kan du korri gere det: ► Lås sagaggregatet i 0°-stillingen. ► Skru opp de tre skruene [13.3] som skalaen er festet til sagbordet med. ► Sving skalaen med sagaggregatet til den faktiske verdien er 0°. Dette kan du kontrol lere med en vinkel mellom anleggslinjal og sagblad. ► Skru inn de tre skruene [13.3] igjen. ► Kontroller vinkelinnstillingen med et test snitt.

9.3 Korrigere loddrett gjæringsvinkel

9.5 Rengjøre eller skifte ut vindu for laser

(kun KS 120 REB) Vinduet [21.2] som beskytter laseren, kan bli skittent under drift. Det kan demonteres for rengjøring eller utskiftning. ► Åpne skruen [21.5] ca. 2 omdreininger. ► Trykk vinduet samtidig mot [21.3] og [21.4]. ► Ta ut vinduet. ► Rengjør vinduet eller skift det ut med et nytt. ► Sett inn det rengjorte/nye vinduet. De to tappene [21.1] på vinduet må gå i lås i ut sparingene på det øvre vernedekslet, slik som vist på bildet 21. ► Trekk skruen [21.5] godt til. 10 Tilbehør Bruk alltid originalt Festool tilbehør. Bestillingsnumrene til tilbehør og verktøy fin ner du i Festool-katalogen eller på Internett under "www.festool.de". I tillegg til det beskrevne tilbehøret tilbyr Fe stool omfattende systemtilbehør som gir deg muligheten til å bruke sagen din effektivt og på mange områder, f.eks.:
