KÄYTTÖOHJE KAPEX KS 120 REB FESTOOL

• Vinkelstöd AB KS 120 11 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Observera gällande nationella föreskrif ter. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt. Information om REACh: www.festool.com/ reach Svenska 94Sisällys 1 Tunnukset..................................................95 2 Turvallisuusohjeet.....................................95 3 Määräystenmukainen käyttö.....................98 4 Tekniset tiedot...........................................98 5 Laitteen osat..............................................98 6 Käyttöönotto.............................................. 99 7 Asetukset.................................................100 8 Työskentely sähkötyökalulla...................102 9 Huolto ja hoito......................................... 104 10 Lisävarusteet ja tarvikkeet......................105 11 Ympäristö................................................ 106 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Vaarallinen alue! Pidä kädet etäällä! Käytä suojalaseja! Käytä hengityssuojainta! Käytä kuulosuojaimia! Varo lasersäteilyä! Käytä työkäsineitä! Älä hävitä kotitalousjätteiden mukana. Suojausluokka II Ohje, vihje Käsittelyohje Elektroniikka säädettävän, tasaisen kierrosluvun ja lämpötilavalvonnan kanssa Käyttötarvikkeen FastFix-vaihto Turvallisen työskentelyn varmistava jarru Puu Laminoidut puulevyt Kuitusementtilevyt Eternit Alumiini 2 Turvallisuusohjeet

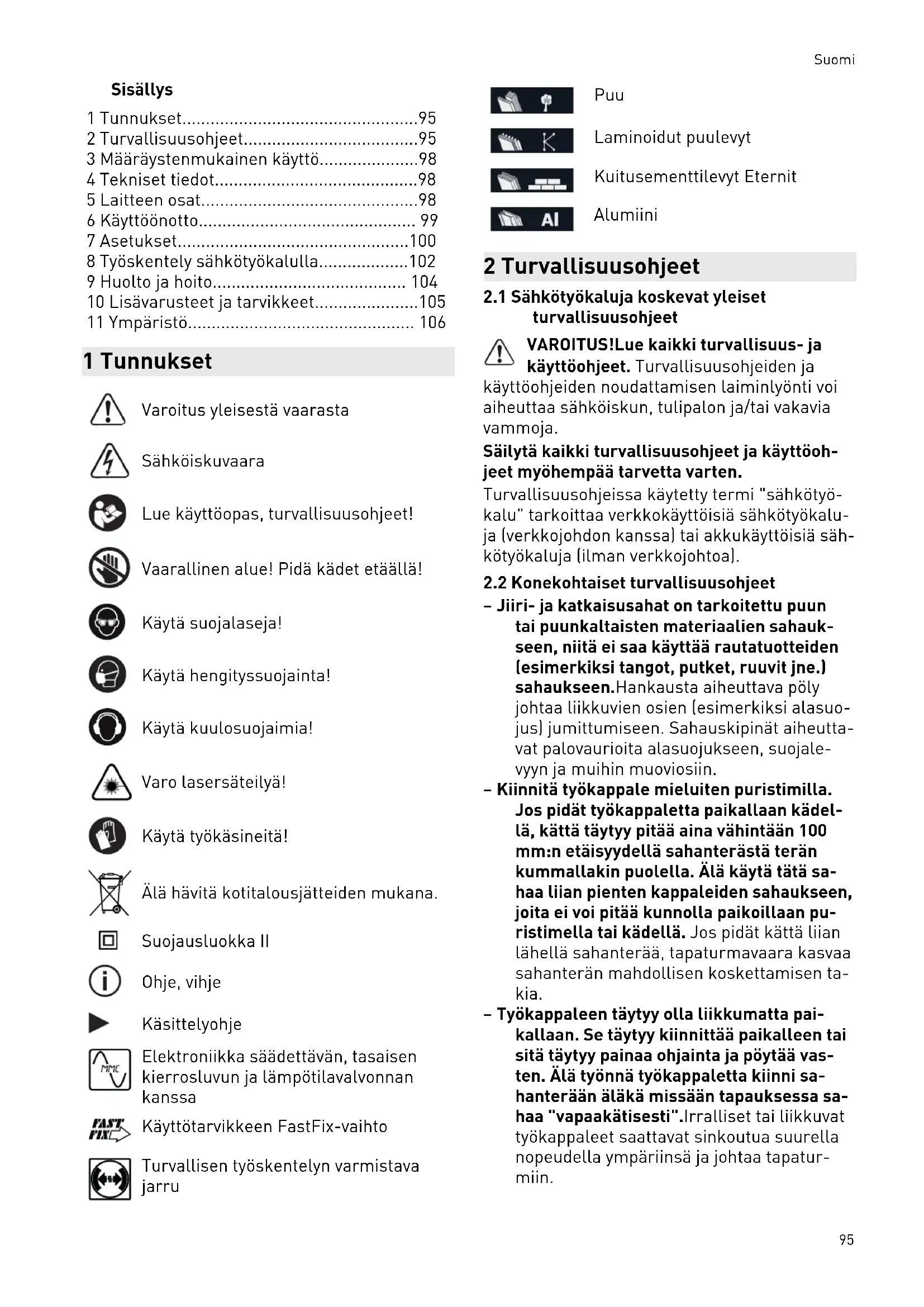

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS!Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

– Jiiri- ja katkaisusahat on tarkoitettu puun tai puunkaltaisten materiaalien sahauk seen, niitä ei saa käyttää rautatuotteiden (esimerkiksi tangot, putket, ruuvit jne.) sahaukseen.Hankausta aiheuttava pöly johtaa liikkuvien osien (esimerkiksi alasuo jus) jumittumiseen. Sahauskipinät aiheutta vat palovaurioita alasuojukseen, suojale vyyn ja muihin muoviosiin. – Kiinnitä työkappale mieluiten puristimilla. Jos pidät työkappaletta paikallaan kädel lä, kättä täytyy pitää aina vähintään 100 mm:n etäisyydellä sahanterästä terän kummallakin puolella. Älä käytä tätä sa haa liian pienten kappaleiden sahaukseen, joita ei voi pitää kunnolla paikoillaan pu ristimella tai kädellä. Jos pidät kättä liian lähellä sahanterää, tapaturmavaara kasvaa sahanterän mahdollisen koskettamisen ta kia. – Työkappaleen täytyy olla liikkumatta pai kallaan. Se täytyy kiinnittää paikalleen tai sitä täytyy painaa ohjainta ja pöytää vas ten. Älä työnnä työkappaletta kiinni sa hanterään äläkä missään tapauksessa sa haa "vapaakätisesti".Irralliset tai liikkuvat työkappaleet saattavat sinkoutua suurella nopeudella ympäriinsä ja johtaa tapatur miin. Suomi 95– Sahaa työkappaleen läpi työntöliikkeellä. Vältä sahaamasta työkappaletta vetoliik keellä. Kun haluat tehdä sahauksen, nosta sahan pää ylös ja vedä se työkappaleen yli ilman sahaamista. Käynnistä sen jälkeen moottori, paina sahalaitetta alaspäin ja sahaa työntämällä työkappaleen läpi. Ve toliikkeellä tehtävässä sahauksessa on vaarana, että sahanterä ponnahtaa ylös työkappaleesta ja tempautuu hallitsematto masti käyttäjää päin. – Älä missään tapauksessa pidä kättä sa hauslinjan päällä, ei sahanterän edessä eikä myöskään takana. Työkappaleen tu keminen "kädet ristissä", ts. työkappaleen paikallaanpito vasemmalla kädellä sahan terän oikealla puolella tai sama päinvas toin, on erittäin vaarallista. – Älä kosketa ohjaimen takana olevaa aluet ta sahanterän pyöriessä. Älä missään ta pauksessa alita käden ja pyörivän sahan terän keskinäistä 100 mm:n turvaväliä (koskee sahanterän molempia puolia, esim. puruja poistettaessa). Et välttämättä huomaa käden olevan lähellä pyörivää sa hanterää ja siksi terä voi aiheuttaa vakavia tapaturmia. – Tarkista työkappale ennen sahaustehtä vää. Jos työkappale on kaareva tai käyrä, kiinnitä se paikalleen kupera puoli on oh jaimeen päin. Varmista, ettei sahauslinjan kohdalla ole rakoa työkappaleen, ohjai men ja pöydän välillä. Kaarevat tai käyrät työkappaleet voivat kääntyä tai siirtyä pai kaltaan ja aiheuttaa pyörivän sahanterän jumittumisen. Työkappaleessa ei saa olla nauloja tai muita vieraita esineitä. – Aloita sahaus vasta, kun ole poistanut pöydältä työkalut, purut, yms. Pöydällä saa olla vain työkappale. Pyörivään terään joutuvat purut, puupalat tai muut esineet voivat sinkoutua suurella nopeudelle ympä riinsä. – Sahaa vain yhtä työkappaletta kerrallaan. Päällekkäin pinottuja työkappaleita ei pys tytä kiinnittämään kunnolla. Ne voivat siir tyä paikaltaan tai aiheuttaa terän jumittu misen. – Aseta jiiri-/katkaisusaha ennen käytön aloittamista tasaiselle ja tukevalle pinnal le. Tasainen ja tukeva työalusta vähentää jiiri-/katkaisusahan kaatumisvaaraa. – Suunnittele työtoimenpiteet. Varmista jii rikulman jokaisen säätökerran yhteydes sä, että säädettävä ohjain on säädetty oi kein ja tukee työkappaletta koskettamatta terää tai suojusta. Simuloi ilman koneen käynnistämistä ja ilman pöydällä olevaa työkappaletta sahanterän täydellinen sa hausliike, jotta saat varmistettua, että sa haus tapahtuu esteittä ja ettei terä voi kos kettaa ohjainta. – Tue pöydän pintaa leveämmät tai pidem mät työkappaleet sopivilla tuilla, esimer kiksi pöydän jatkeilla tai pukeilla. Jiiri-/ katkaisusahan pöytää leveämmät tai pi demmät työkappaleet voivat kallistua, jos niitä ei tueta kunnolla. Jos irtisahattu puu pala tai työkappale kallistuu, se saattaa nostaa alasuojusta tai pyörivä terä voi sin gota sen hallitsemattomasti ympäriinsä. – Älä anna sivullisten tukea työkappaletta pöydän jatkeen tai tuen sijasta. Työkappa leen riittämätön tuenta voi aiheuttaa terän jumittumisen. Tällöin myös työkappale voi siirtyä sahauksen aikana ja vetää sinut tai avustajan pyörivään terään kiinni. – Irtisahattu pala ei saa painaa pyörivää te rää vasten. Jos tilaa on vähän esimerkiksi pitkittäisohjaimien käytön takia, irtisahattu pala voi kiilautua terään kiinni ja sinkoutua hallitsemattomasti ympäriinsä. – Käytä aina puristinta tai sopivaa apuväli nettä pyöreiden työkappaleiden (esimer kiksi tangot tai putket) kunnolliseen tuen taan. Tangot voivat pyörähtää herkästi pai kaltaan sahauksen yhteydessä. Tällöin terä voi puraista työkappaleeseen ja vetää sen yhdessä kätesi kanssa terään kiinni. – Anna terän kiihtyä maksiminopeuteen, en nen kuin sahaat työkappaleen. Tämä vä hentää työkappaleen sinkoutumisvaaraa. – Jos työkappale tai terä jumittuu, sammuta jiiri-/katkaisusaha. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, vedä säh köpistoke irti ja/tai irrota akku. Poista sen jälkeen jumittuneet palat. Jos sahaat ju mittumasta välittämättä edelleen, voit me nettää jiiri-/katkaisusahan hallinnan tai sa ha voi vaurioitua. – Vapauta käyttökytkin sahauksen jälkeen, pidä sahan pää alhaalla ja odota, kunnes terä pysähtyy, ennen kuin otat irtisahatun palan pois. Vakavien vammojen vaara, jos viet käden terän lähelle, ennen kuin se on pysähtynyt paikalleen. – Pidä kahvasta kunnolla kiinni, jos teet osittaisen sahauksen tai jos vapautat käyt tökytkimen ennen kuin sahalaite on ala- asennossa. Sahan jarrutusvaikutuksen ta Suomi 96kia sahalaite voi tempautua voimakkaasti alaspäin ja aiheuttaa loukkaantumisvaaran.

2.3 Terät ja teräosat

– Käytä aina sellaisia sahanteriä, jotka ovat oikean kokoisia ja joissa on sopiva kiinni tysreikä (esim. tähdenmuotoinen tai pyö reä). Sahanterät, jotka eivät sovi sahan kiinnitysosiin, pyörivät epätasaisesti. Ne voivat murtaa työkappaleesta siruja ja sin gota ne ympäriinsä. Nämä sirut voivat osua käyttäjän tai ympärillä olevien ihmisten sil miin. – Älä käytä vääntyneitä, säröilleitä, tylsiä tai vaurioituneita sahanteriä. – Käytä vain sahanteriä, jotka soveltuvat vä hintään sahan maks. kierrosnopeudelle. – Kuljeta sahanterää vain soveltuvassa pak kauksessa. Suosittelemme siihen alkupe räistä pakkausta. – Käytä vain valmistajan suosittelemia sa hanteriä, jotka soveltuvat työstettävän ma teriaalin sahaukseen. Tämä estää sahante rän hampaiden ylikuumenemisen sahaus töissä.

2.4 Lisäturvallisuusohjeet

– Käytä vain sahanteriä, joita on suositeltu määräystenmukaista käyttöä koskevassa luvussa. Sahanterät, jotka eivät sovi sahan kiinnitysosiin, pyörivät epätasaisesti. Ne voivat murtaa työkappaleesta siruja ja sin gota ne ympäriinsä. Nämä sirut voivat osua käyttäjän tai ympärillä olevien ihmisten sil miin. – Käytä vain sahanteriä, joiden rintakulma on ≤ 0°. Jos rintakulma on > 0°, terä vetää sahaa työkappaleen sisään. Loukkaantu misvaara sahan mahdollisen takaiskun ja pyörähtävän työkappaleen takia. – Tarkasta pendelsuojuksen toiminta ennen jokaista käyttökertaa. Käytä sähkötyökalua vain, kun se toimii asianmukaisesti. – Älä kosketa käsillä purujen poistoau kkoon. Pyörivät osat voivat aiheuttaa käsi vammoja. – Töissä voi muodostua terveydelle haital lista pölyä (esim. lyijypitoinen maali ja jot kut puulaadut). Näiden pölylaatujen kos kettaminen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä olevil le ihmisille. Noudata oman maasi voimas saolevia turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi P2- hengityksensuojainta. Huolehdi sisätiloissa tehokkaasta ilmanvaihdosta ja kytke lait teeseen järjestelmäimuri. – Vaihda ohjaimet, jos niissä on sahausjälkiä tai vaurioita. Vaurioituneet ohjaimet voivat sinkoutua ympäriinsä sahaustöiden yhtey dessä. Ne voivat aiheuttaa vammoja ympä rillä oleville ihmisille. – Käytä vain alkuperäisiä Festoolin lisäva rusteita ja kulutustarvikkeita. Vain Festo olin testaamat ja hyväksymät lisävarusteet ovat turvallisia ja varmasti yhteensopivia työkalun ja käyttösovelluksen kanssa. – Käytä sähkötyökalua vain sisätiloissa ja kuivassa käyttöympäristössä.

2.5 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteitä: – Kytke eteen vikavirta- (FI-, PRCD-) suoja kytkin. – Kytke sähkötyökalu sopivaan imuriin. – Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin. – Käytä alumiinisahanterää. Käytä suojalaseja!

2.6 Laseria koskevat turvallisuusohjeet

– Älä missään tapauksessa suuntaa laser sädettä ihmisiä kohti.Häikäistyminen voi aiheuttaa onnettomuuksia. – Älä missään tapauksessa katso suoraa tai heijastunutta lasersädettä kohti. Jos la sersäde kaikesta huolimatta osuu silmääsi, sulje silmät välittömästi ja käännä pää pois säteen tieltä. Jos lasersäde osuu silmään, se voi aiheuttaa silmävaurioita. – Älä tee mitään muutoksia laseriin.Jos la seriin tehdään muutoksia, siitä voi aiheutua lisävaaroja.

Kaikkien asiaankuuluvien rakennusalan mää räysten noudattamisesta huolimatta koneen käytössä voi syntyä vielä vaaroja, joita saattavat aiheuttaa esimerkiksi: – Pyörivien osien koskettaminen sivulta: Sa hanterä, kiinnityslaippa, laipparuuvi – Jännitettä johtavien osien koskettaminen, kun runko on avattu ja sähköpistoketta ei ole vedetty irti pistorasiasta – Työkappaleista sinkoutuvat palat – Vaurioituneista teristä sinkoutuvat teräsir paleet – Melupäästöt Suomi 97– Työssä syntyvä pöly

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

= 101 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Ilmoitetut melupäästöarvot – on mitattu standardoidun testimenettelyn mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun, – niitä voi käyttää myös kuormituksen alusta vaan arviointiin. HUOMIO Melupäästöt saattavat poiketa ilmoitetuista arvoista sähkötyökalun todellisessa käytös sä sähkötyökalun käyttötavan ja varsinkin työstettävän työkappaleen laadun mukaan. ► Määritä käyttäjän suojaksi varotoimenpi teet, jotka perustuvat arvioituun kuormi tukseen todellisissa käyttöolosuhteissa. (Tässä tulee huomioida käyttöjakson kaikki vaiheet, esimerkiksi ajat, jolloin sähkötyö kalu on pois päältä, ja ajat, jolloin se on päällä mutta käy kuitenkin kuormittamat ta.) 3 Määräystenmukainen käyttö Tämä sähkötyökalu on määräystenmukaisesti tarkoitettu paikallaan tehtävään puun, muovin, alumiinilistojen ja vastaavien materiaalien sa haamiseen. Sillä ei saa sahata muita materiaa leja, kuten terästä, betonia tai mineraalisia ma teriaaleja. Käytä vain Festool-sahanteriä, jotka on tarkoi tettu käytettäväksi tämän sähkötyökalun kans sa. Sahanterien täytyy vastata seuraavia erittelyjä: – Sahanterän halkaisija 260 mm – Terän paksuus 2,5 mm (vastaa hammasle veyttä) – Kiinnitysreikä 30 mm – Terän rungon vahvuus 1,8 mm – Standardin EN 847-1 mukainen sahanterä – Sahanterä, jonka rintakulma on ≤ 0° Puun työstöön tarkoitetut Festool-sahanterät vastaavat standardia EN 847-1. Sahaa vain sellaisia materiaaleja, joille kysei nen sahanterä on tarkoitettu. Tämä sähkötyökalu on tarkoitettu vain ammat tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön. Ohjeiden vastaisesta käytöstä aiheutu neista vahingoista ja tapaturmista vastaa työkalun käyttäjä. 4 Tekniset tiedot Katkaisusaha KS 120 REB, KS 88 RE Teho 220-240 V 110 V 1600 W 1400 W Kierrosluku (kuormit tamatta) 1400 - 3600 min

Terä kara, Ø 30 mm Paino EPTA-Procedure 01:2014 -ohjeen mu kaan KS 120 REB KS 88 RE 24 kg 23 kg Työkappaleen enimmäismitat, katso luku <Työskentely sähkötyökalulla>. 5 Laitteen osat [1.1] Kahva [1.2] Käyttökytkin [1.3] Käynnistyssalpa [1.4] Katkaisusyvyyden rajoittimen vipu [1.5] Vetosuunnan lukituksen kiertonuppi [1.6] Kuljetusvarmistin [1.7] Jiirikulman (pystysuuntainen) asteik

[1.8] Pöydän levennysosa [1.9] Pöydän levennysosan kiertonuppi [1.10] Jiirikulman (vaakasuuntainen) asteik

[1.11] Jiirikulman (vaakasuuntainen) luki tusvipu [1.12] Esiasetetun jiirikulman (vaakasuun tainen) lukkovipu Suomi 98[1.13] Pendelsuojus [1.14] Jiirikulman (pystysuuntainen) hieno säädön kiertokahva* [2.1] Laserin käyttökytkin* [2.2] Kierrosluvun säätöpyörä [2.3] Karan Fastfix-lukitus [2.4] Ohjaimen lukitusvipu [2.5] Siirtokulman säilytyspaikka [2.6] Erikoiskatkaisuasennon lukituksen avausvipu* [2.7] Erikoiskatkaisuasennon vipu* [2.8] Johtokela ja kantokahva [2.9] Jiirikulman (pystysuuntainen) lukitus vipu [2.10] Jiirikulma-alueen (pystysuuntainen) valintavipu Kuvassa tunnuksella * merkityt osat kuuluvat vain mallin KS 120 REB vakiovarustukseen. Ilmoitetut kuvat ovat käyttöoppaan alussa ja lo pussa. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V/60 Hz. Ennen ensikäyttöä – Poista kuljetusvarmistin [4.4] vetotangosta. Kytkeminen päälle / pois päältä – Paina käynnistyskytkintä tuntuvaan vas tukseen asti, jotta saat avattua sahalaitteen ja pendelsuojuksen lukituksen. – Paina käynnistyssalpaa [1.3]. – Käynnistä kone painamalla käyttökyt kin [1.2] pohjaan. – Kun vapautat käyttökytkimen, kone sam muu.

6.1 Koneen pystyttäminen

VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! Asenna kone tasaiselle ja tukevalla alustalle (esim. kuljetusjalusta UG-KAPEX, monitoimi pöytä MFT tai työpöytä) ennen käytön aloitta mista. Käytettävissä ovat seuraavat asennusmahdollisuudet Ruuvit: Kiinnitä kone neljällä ruuvilla työtasoon. Sahapöydän neljässä tukipisteessä on sitä var ten reiät [6.1]. Ruuvipuristimet: Kiinnitä kone neljällä ruuvipu ristimella työtasoon. Sahapöydän neljässä tuki pisteessä olevat tasaiset kohdat [6.2] toimivat puristuspintoina. Kiinnityssarja (mallille MFT): Kiinnitä kone kiinnityssarjan [6.4, 494693] avulla Festool- monitoimipöytään MFT. Tätä varten työkalussa on kaksi reikää [6.3]. Kuljetusjalusta UG-KAPEX: Kiinnitä kone kulje tusjalustaan kuljetusjalustan mukana olevien asennusohjeiden mukaan.

Koneen varmistaminen (kuljetusasento) ► Paina käyttökytkintä [4.1]. ► Käännä sahalaitetta alaspäin rajoittimeen asti. ► Paina lukitsinta [4.2]. Sahalaite jää paikal leen ala-asentoon. ► Vedä kiertonupista [4.3], jotta sahalaite lu kittuu taka-asentoon. ► Kääri sähköjohto kuljetusta varten johtoke lan ympärille [5.5]. ► Aseta kuusiokoloavain [5.4] ja siirtokul ma [5.3] (vain KS 120 REB) asiaankuuluviin pidikkeisiinsä. VAROITUS Loukkaantumisvaara ► Älä missään tapauksessa nosta tai kanna konetta liikkuvan pendelsuojuksen [5.1] varassa. ► Ota koneen kantamista varten kiinni saha pöydän [5.2] kyljestä ja johtokelan kahvas ta [5.5]. Suomi 99Koneen lukituksen vapauttaminen (käyttöa sento) ► Paina sahalaitetta hieman alaspäin ja vedä kuljetusvarmistimesta [4.2]. ► Käännä sahalaite ylöspäin. ► Avaa kääntönuppi [4.3]. 7 Asetukset VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä! Vain KS 120 REB: Vaihda laserin varoitustar ran [3.1] tilalle mukana toimitettu oman maasi kielinen varoitustarra.

7.1 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä ren kaalla. Väri tarkoittaa materiaalia, jolle sahan terä soveltuu. Maalit Materiaali Tunnus Keltainen Puu Punainen Laminoidut puulevyt Vihreä Kuitusementtilevyt Eternit Sininen Alumiini, muovi

VAROITUS Loukkaantumisvaara ► Noudata seuraavia ohjeita: – Irrota sähköpistoke pistorasiasta, ennen kuin vaihdat terän. – Paina karan lukitsinta [7.2] vain, kun sa hanterä seisoo paikallaan. – Sahanterä kuumenee voimakkaasti sa haustöissä. Odota, että se jäähtyy, ennen kuin kosketat siihen. – Käytä teränvaihdossa työkäsineitä, koska terävät teräsärmät aiheuttavat loukkaantu misvaaran. Sahanterän irrottaminen ► Säädä työkalu käyttöasentoon. ► Paina karan lukitsinta [7.2] ja kierrä sitä 90° verran myötäpäivään. ► Irrota ruuvi [7.8] kokonaan kuusiokoloavai mella [7.9] (vasenkierteinen). ► Paina käyttökytkintä [7.3] ja avaa tämän myötä pendelsuojuksen lukitus. ► Avaa pendelsuojus [7.4] kokonaan. ► Ota kiinnityslaippa [7.7] ja sahanterä pois. Sahanterän asentaminen ► Puhdista kaikki osat ennen niiden asenta mista (sahanterä, laippa, ruuvi). ► Asenna sahanterä teräkaraan [7.5]. VAROITUS Loukkaantumisvaara ► Varmista, että sahanterän [7.6] ja ko neen [7.1] pyörintäsuunnat vastaavat toisiaan. ► Kiinnitä sahanterä laipan [7.7] ja ruu vin [7.8] avulla. ► Kiristä ruuvi [7.8] (vasenkierteinen). ► Paina karan lukitsinta [7.2] ja kierrä sitä 90° verran vastapäivään.

7.3 Työkappalepuristin

Työkappalepuristimen käyttäminen ► Asenna työkappalepuristin [8.1] jompaan kumpaan reikään [8.2]. Tällöin kiinnitys suunnan täytyy osoittaa taaksepäin. ► Käännä työkappalepuristinta, kunnes kiinni tyssuunta näyttää eteenpäin.

VAROITUS Pöly vaarantaa terveyden ► Älä missään tapauksessa työskentele il man imuria. ► Noudata maakohtaisia määräyksiä. ► Käytä hengityssuojainta! Poistoimuliitäntään [9.1] voi kytkeä Festool- imurin, jossa on halkaisijaltaan 36 mm tai 27 mm kokoinen imuletku (suosittelemme käyt tämään kokoa 36 mm tukkeutumisvaaran mini moimiseksi). Joustava purunkokooja [9.2] parantaa pölyn ja purujen poistoa. Työskentele siksi aina asenne tun purunkokoojan kanssa. Purunkokooja kiinnitetään puristuspitimel lä [10.1] suojukseen. Sitä varten puristuspiti men nokkien [10.2] täytyy lukittua suojuksen loviin [10.3].

7.5 Pöydän levennysosan säätäminen

► Avaa kiertonuppi [1.9]. Suomi 100► Vedä pöydän levennysosa [1.8] ulos niin pit källe, että koko työkappale lepää sen päällä. ► Sulje kiertonuppi. Jos työkappale ulottuu ääriasentoon vedettyä pöydän levennysosaa pidem mälle, työkappale täytyy tukea muilla keinoin.

7.6 Työkappaleen ohjain

Ohjaimen säätäminen Jiirisahauksissa ohjaimet [11.1] täytyy säätää, jotta ne eivät estä pendelsuojuksen toimintaa tai kosketa sahanterää. ► Avaa kiinnitysvipu [11.2]. ► Siirrä ohjainta, kunnes pienin väli sahante rään on työskenneltäessä maks. 4,5 mm. ► Sulje kiinnitysvipu. Ohjaimen irrottaminen Joissakin jiirisahauksissa täytyy mahdollisesti irrottaa ohjaimet, jotta ne eivät pääse koske maan sahalaitetta. ► Kierrä ruuvia [11.3] mahdollisimman syväl le kierrereikään (alaspäin). ► Tämän jälkeen voit vetää ohjaimen sivu kautta pois. ► Käännä ruuvia jälleen kolme kierrosta ulos päin, kun olet asentanut ohjaimen takaisin. Apuohjain Ohjainpinnan suurentamiseksi voit asentaa kummankin ohjaimen reikiin [12.1] puiset apuohjaimet [12.2]. Niitä vasten saat tuettua suuret työkappaleet turvallisesti. Huomioi tässä yhteydessä: – Apuohjainten kiinnitysruuvit eivät saa olla pintaa ylempänä. – Apuohjaimia saa käyttää vain 0°-sahauk siin. – Apuohjaimet eivät saa haitata suojusten toimintaa.

7.7 Vaakasuuntainen jiirikulma

Voit säätää haluamasi vaakasuoran jiirikulman 50° (vasen puoli) ja 60° (oikea puoli) välillä. Li säksi sahassa on lukituskohdat tavanomaisille jiirikulmille. Osoittimen [13.2] nuoli näyttää säädetyn vaaka suoran jiirikulman. Molemmat merkit osoitti men nuolen oikealla ja vasemmalla puolella mahdollistavat jiirikulmien tarkan säädön. Tätä varten molempien merkkien täytyy olla kohdak kain asteikon asteviivojen kanssa. Vaakasuuntaiset perusjiirikulmat Seuraavat jiirikulmat voi lukita: vasemmalla: 0°, 15°, 22,5°, 30°, 45° oikealla: 0°, 15°, 22,5°, 30°, 45°, 60° ► Säädä työkalu käyttöasentoon. ► Vedä lukitusvipua [13.5] ylöspäin. ► Paina lukkovipua [13.4] alaspäin. ► Käännä sahapöytää haluttuun jiirikulmaan asti. ► Vapauta lukkovipu. Lukkovivun täytyy lukit tua tuntuvasti. ► Paina lukitusvipua alaspäin. Haluttu vaakasuora jiirikulma ► Säädä työkalu käyttöasentoon. ► Vedä lukitusvipua [13.5] ylöspäin. ► Paina lukkovipua [13.4] alaspäin. ► Käännä sahapöytää haluttuun jiirikulmaan asti. ► Paina lukitusvipua alaspäin. ► Vapauta lukkovipu.

7.8 Pystysuuntainen jiirikulma

► Säädä työkalu käyttöasentoon. ► Avaa lukitusvipu [14.1]. ► Käännä valintakytkin [14.2] halutun säätö alueen (0° - 45°, +/-45°, tai +/-47°) kohdal le. ► Käännä sahalaitetta, kunnes osoitin [14.3] näyttää haluamasi jiirikulman. Vain KS 120 REB: Hienosäädön kiertokahvalla [14.4] voit säätää pystysuoran jiirikulman tarkasti. ► Sulje lukitusvipu [14.1].

7.9 Erikoiskatkaisuasento

Lankkujen/paneelien tavanomaisen sahaus- tai katkaisuasennon lisäksi koneessa on myös eri koiskatkaisuasento korkeiden, maks. 120 mm:n listojen katkaisuun. ► Vedä sahalaitetta eteenpäin. ► Käännä vipua [15.3] alaspäin. ► Siirrä sahalaitetta taaksepäin, kunnes me tallisanka [15.1] lukittuu sahalaitteen taka na olevaan aukkoon. ► Tämän jälkeen voit sahata tässä asennossa ohjainta vasten maks. 120 mm:n korkuisia listoja. Katkaisusahan vetotoiminto ja pysty suuntainen kääntötoiminto ovat tällöin deaktivoituja. ► Kun haluat palauttaa koneen tavanomai seen asentoon, paina lukituksen avausvi pua [15.2] ja vedä sahalaitetta eteenpäin. Metallisanka [15.1] irtoaa aukosta ja vipu kääntyy [15.3] takaisin.

7.10 Katkaisusyvyyden rajoitin

Portaattomasti säädettävän katkaisusyvyyden rajoittimen avulla voit säätää sahalaitteen pys Suomi 101tysuuntaisen kääntöalueen. Tämä mahdollistaa urien ja lovien sahaamisen työkappaleisiin. Huomioi rajoitettu urien sahausalue: Portaaton säätö on mahdollista vain 0-45 mm välillä. Myös uran mahdolli nen pituus on rajoitettu. Esim.: 48 mm:n urasyvyydellä ja 88 mm:n vahvuisella työkappaleella tämä alue on 40-270 mm. ► Säädä työkalu käyttöasentoon. ► Käännä katkaisusyvyyden rajoittimen vi pua [16.1] alaspäin, kunnes se lukittuu. Tä män jälkeen sahalaitetta voi painaa alaspäin vain säädettyyn katkaisusyvyyteen saakka. ► Säädä katkaisusyvyyden rajoittimen vipua kiertämällä haluamasi katkaisusyvyys. ► Kun haluat deaktivoida katkaisusyvyyden rajoituksen, käännä katkaisusyvyyden ra joittimen vipu takaisin ylös.

7.11 Kiinteä vaakasuora asento

Kiertonupin [16.2] avulla voit lukita sahalait teen haluamaasi kohtaan vetotangoilla [16.3].

7.12 Laserin sytyttäminen (vain KS 120 REB)

Koneessa on kaksi laseria, jotka merkitsevät sahausuran sahanterän oikealla ja vasemmalla puolella. Tämän ansiosta voit kohdistaa työkap paleen molemmilla puolilla (sahanterän tai sa hausuran vasemmalla tai oikealla puolella). ► Sytytä tai sammuta laser painikkeella [2.1]. Jos konetta ei käytetä 30 minuuttiin, laser sammuu automaattisesti ja täytyy kytkeä uudelleen päälle. 8 Työskentely sähkötyökalulla VAROITUS Ympäriinsä sinkoutuvat terän/työkappaleen sirut Loukkaantumisvaara ► Käytä suojalaseja! ► Älä päästä sivullisia työpisteen lähelle lait teen käytön aikana. ► Kiinnitä työkappaleet aina kunnolla. ► Ruuvipuristimet täytyy kiinnittää koko pu ristuspintansa kanssa. VAROITUS Pendelsuojus ei sulkeudu Loukkaantumisvaara ► Keskeytä sahaustoimenpide. ► Vedä sähköjohdon pistoke irti pistorasias ta, poista sahausjätteet. Vaihdata pendel suojus, jos siinä vaurioita. VAROITUS Loukkaantumisvaara ► Noudata seuraavia ohjeita: – Oikea työskentelyasento: – edessä käyttöpuolella; – suoraan sahan suuntaan; – sahanterän linjan vieressä. – Kun käytät sähkötyökalua, pidä ohjaavalla kädellä aina kiinni kahvasta [1.1]. Pidä va paa käsi aina vaara-alueen ulkopuolella. – Työskentele vain sopivan pöydän levenny sosan [1.8] kanssa (katso luku

– Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä. – Käytä sopivaa etenemisnopeutta, jotta kone ei ylikuormitu ja ettei muovi sula muoveja sahattaessa. – Älä käytä sähkötyökalua, jos sen elektro niikka on rikki, koska kierrosluku voi nous ta liian suureksi. Viallisen elektroniikan ta kia pehmeä käynnistys ja kierroslukusäätö eivät toimi. – Varmista ennen töiden aloittamista, ettei sahanterä voi koskettaa ohjaimia, työkap palepuristinta, ruuvipuristimia tai muita ko neen osia. Vedä sähköpistoke irti pistorasiasta, kun sähkötyökalu on poissa käytöstä. Tämä optimoi elektroniikan käyttöiän.

Työkappaleen enimmäismitat ilman lisätarvi ketukia Jiirikulma asteikon mu kaan, vaakasuuntainen/ pystysuuntainen Korkeus x leveys [mm] 0°/0° 88 x 305 45°/0° 88 x 215 0°/45° oikealla 35 x 305 0°/45° vasemmalla 55 x 305 Suomi 102Jiirikulma asteikon mu kaan, vaakasuuntainen/ pystysuuntainen Korkeus x leveys [mm] 45°/45° oikealla 35 x 215 45°/45° vasemmalla 55 x 215 Työkappaleen enimmäismitat KA-KS 120 kanssa tehtävässä asennuksessa Työkappaleen enimmäiskorkeus ja -leveys eivät muutu lisätarvikeosien asentamisen takia. Asennettu lisätarvikeosa Pituus KA-KS 120 (yhdellä puolella) maks. 2400 mm KA-KS 120 (molemmilla puo lilla) maks. 4800 mm Pitkät työkappaleet Sahan tasopintaa pidemmälle ulottuvat työkap paleet tarvitsevat lisätuen: ► Säädä pöydän levennysosa (katso luku 7.5

► Jos työkappale ulottuu yhä reunan yli, työn nä pöydän levennysosa takaisin ja asenna katkaisutuki KA-KS 120 (katso luku 8.1 ). ► Varmista työkappale ylimääräisillä ruuvipu ristimilla. Ohuet työkappaleet Ohuet työkappaleet voivat väpättää tai murtua sahauksen yhteydessä. ► Ohuet työkappaleet voivat väpättää tai mur tua sahauksen yhteydessä. ► Vahvista työkappaletta: kiinnitä yhdessä jä tepuun kanssa. Raskaat työkappaleet ► Säädä tukijalka alustaan kiinni, jotta laite pysyy tukevassa asennossa myös raskaita työkappaleita sahattaessa.

8.2 Pendelsuojuksen esteettömän

liikkuvuuden tarkastaminen Pendelsuojuksen täytyy liikkua vapaasti ja sen tulee sulkeutua automaattisesti. ► Vedä verkkopistoke irti. ► Tartu kädellä pendelsuojukseen ja työnnä se kokeeksi sahalaitteen sisään. Pendelsuojuksen täytyy olla herkkäliikkei nen ja sen täytyy upota lähes kokonaan pen delsuojan sisään. Sahanterän alueen puhdistaminen ► Pidä pendelsuojuksen alue aina puhtaana ► Puhdista pölystä ja puruista paineilmalla puhaltamalla tai siveltimellä.

8.3 Työkappaleen kiinnittäminen

VAROITUS Loukkaantumisvaara ► Noudata seuraavia ohjeita: – Tukeva kiinnitys - kiinnitä työkappaleet ai na työkappalepuristimella. Tällöin pitimen [17.2] täytyy olla kunnolla työkappaletta vasten. (Huomautus: tähän tarvitaan mahdollisesti apuvälineitä työkappaleen muodon mukaan, esim. jos sahaat pyöreitä työkappaleita). lä sahaa työkappaleita, joi ta ei voi kiinnittää kunnolla. – Koko - älä sahaa liian pieniä työkappaleita. Sahatun jäännöspalan tulee olla turvalli suussyistä vähintään 30 mm pituinen. Sa hanterä voi vetää pienet työkappaleet taak se sahanterän ja ohjaimen väliseen rakoon. – Ole erityisen varovainen, jottei sahanterä vedä työkappaleita taaksepäin sahanterän ja ohjaimen väliseen rakoon. Tämä vaara on olemassa varsinkin vaakasuuntaisissa jiirisahauksissa. – Käytä erittäin ohuita työkappaleita [24.1] sahatessa lisäksi ylimääräistä rimaa [24.2] vahvikkeena. Erittäin ohuet työkappaleet voivat "väpättää" tai murtua sahauksen yh teydessä. Menettele kiinnityksessä seuraavasti ► Aseta työkappale sahapöydälle ja paina sitä ohjaimia vasten. ► Avaa työkappalepuristimen lukitusvi

[17.1]. ► Käännä työkappalepuristinta, kunnes pi din [17.2] on työkappaleen yläpuolella. ► Laske pidin työkappaleen päälle. ► Sulje lukitusvipu [17.1].

8.4 Kierrosluvun säätö

Kierroslukua voi säätää portaattomasti säätö pyörällä [2.2] 1400 ja 3600 min

välillä. Siten voit säätää optimaalisen sahausnopeuden kul lekin materiaalille. Säätöpyörän suositeltu asento Puu 3 - 6 Muovi 3 - 5 Kuitumateriaalit 1 - 3 Alumiini- ja kirjometalliprofiilit 3 - 6

8.5 Sahaus ilman vetoliikettä

► Tee haluamasi säädöt koneeseen. ► Kiinnitä työkappale. Suomi 103► Siirrä sahalaite taakse ääriasentoon (työ kappaleen ohjaimen suuntaan) ja sulje veto suunnan lukituksen kiertonuppi [1.5], tai lu kitse sahalaite erikoiskatkaisuasentoon (vain KS 120 REB). ► Käynnistä kone. ► Ohjaa sahalaitetta kahvasta [1.1] hitaasti alaspäin ja sahaa työkappale tasaisella no peudella. ► Sammuta kone ja odota, että sahanterä py sähtyy täydellisesti. ► Käännä sahalaite takaisin ylöspäin.

8.6 Vetoliikkeellä sahaus

► Tee haluamasi säädöt koneeseen. ► Kiinnitä työkappale. ► Vedä sahalaitetta vetotankoja pitkin eteen päin. ► Käynnistä kone. ► Ohjaa sahalaitetta kahvan [1.1] avulla hi taasti alaspäin. ► Työnnä sahalaitetta tasaisella nopeudella taaksepäin ja sahaa työkappale. ► Sammuta kone. ► Odota, kunnes sahanterä pysähtyy paikal leen ja käännä vasta sen jälkeen sahalaitet ta ylöspäin.

8.7 Siirtokulma (vain KS 120 REB)

Siirtokulmalla voit mitata haluamasi kulman (esim. kahden seinän välillä). Siirtokulma muo dostaa samalla kulmahalkaisijan. Sisäkulman mittaaminen ► Avaa kiristin [18.2]

► Aseta siirtokulman molemmat varret [18.1] sisäkulmaa vasten. ► Sulje kiristin [18.2]. Ulkokulman mittaaminen ► Avaa kiristin [18.3]. ► Työnnä molempien varsien alumiiniprofiilei ta [18.4] eteenpäin. ► Aseta siirtokulman molemmat varret [18.4] ulkokulmaa vasten. ► Sulje kiristin [18.3]

► Työnnä molempien varsien alumiiniprofiilit takaisin. Kulman kopioiminen ► Aseta siirtokulman toinen varsi katkaisusa han ohjainta vasten. ► Kulmapuolittajan (vaakasuuntainen jiirikul ma) säätämiseksi käännä sahalaitetta, kun nes lasersäde on kohdakkain siirtokulman linjan [19.1] kanssa. Tätä varten siirtokulma tulee asettaa yhdensuuntaiseksi katkaisusahan oh jaimen kanssa. Paina siirtokulmaa samanaikaisesti peukalo uppokah vassa ohjainta vasten. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. ► Vaurioituneet varolaitteet ja osat täytyy kor jauttaa tai vaihdattaa valtuutetussa ammat tikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu. ► Puhdista säännöllisin väliajoin murtosuo ja [20.1] sekä purunkokoojan (katso kuva

10) imukanava sahanpuruista, pölykerty

mistä ja työkappaleen paloista paineilmalla tai siveltimellä. ► Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh taina. Koneessa on automaattisesti irtikytkeytyvät eri koishiilet. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy. Anna vain valmistajan tai val tuutetun huoltokorjaamon teh dä huolto- ja korjaustyöt. Lä himmän huoltopisteen voit kat soa nettiosoitteesta: www.fes tool.fi/huolto Käytä vain alkuperäisiä Festool- varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto EKAT

9.1 Laserin säätö (vain KS 120 REB)

Lasersäteet on säädetty valmiiksi teh taalla. Kierrä säätöruuveja vain ilmoi tetuissa tapauksissa. Jos lasersäteet eivät täsmää sahausreunan kanssa, voit säätää molempia lasereita. Käytä tähän kuusiokoloavainta (koko 2,5). Suomi 104► Puhkaise kuusiokoloavaimella tarran mer kityt kohdat ([3.2]- [3.7]), jotta pääset käsi ksi säätöruuveihin. ► Testaa laser asettamalla koekappale ko neen päälle. ► Sahaa ura työkappaleeseen. ► Käännä sahan pää ylös ja tarkista säätö. Lasersäde ei näy ► Kytke laser päälle [1.2] ► Tutki, missä näkymätön laser on. ▷ Kierrä vasemman [3.3] ja oikean [3.5] lasersäteen säätöruuveja, kunnes laser näkyy työkappaleella. ▷ Säädä kuvauksen mukaan ensin (a) yh densuuntaisuus viivaan nähden, sen jäl keen kaltevuus (b) ja lopuksi lasersä teen aksiaalinen siirtymä (c). a) Lasersäde ei ole yhdensuuntainen vii vaan [kuva 3A] nähden Säädä yhdensuuntaisuus. Vasen lasersäde Säätöruuvi [3.4] Oikea lasersäde Säätöruuvi [3.6] b) Lasersäde siirtyy katkaisusahauksessa va semmalle tai oikealle [kuva 3B] Säädä kallistusta, kunnes lasersäde ei enää siirry katkaisusahauksessa. Vasen lasersäde Säätöruuvi [3.3] Oikea lasersäde Säätöruuvi [3.5] c) Lasersäde ei ole sahausuran kohdalla [ku va 3C] Säädä aksiaalinen siirtymä. Vasen lasersäde Säätöruuvi [3.2] Oikea lasersäde Säätöruuvi [3.7]

9.2 Vaakasuuntaisen jiirikulman korjaus

Jos osoitin [13.2] ei näytä enää lukittavien jiiri kulmien yhteydessä asettamaasi arvoa, voit säätää osoitinta ruuvin [13.1] avaamisen jäl keen. Jos todellinen (sahattu) jiirikulma poikkea sää detystä arvosta, voit korjata asetusta: ► Lukitse sahalaite 0°-asentoon. ► Avaa kolme ruuvia [13.3], joilla asteikko on kiinnitetty sahapöytään. ► Siirrä asteikkoa sahalaitteen kanssa, kun nes todellinen arvo on 0°. Voit tarkistaa tä män ohjaimen ja sahanterän välisen kulman kanssa. ► Ruuvaa kolme ruuvia [13.3] kiinni. ► Tarkista kulmasäätö koesahauksella.

9.3 Pystysuuntaisen jiirikulman korjaus

Jos todellinen arvo ei enää täsmää säädetyn ar von kanssa, voit korjata sitä: ► Lukitse sahalaite 0°-asentoon. ► Avaa molemmat ruuvit [23.1]. ► Käännä sahalaitetta, kunnes todellinen arvo on 0°. Voit tarkistaa tämän sahapöydän ja sahanterän välisen kulman kanssa. ► Ruuvaa molemmat ruuvit [23.1] kiinni. ► Tarkista kulmasäätö koesahauksella. Jos osoitin [22.2] ei enää osoita säädettyä ar voa, voit säätää sitä ruuvin [22.1] avaamisen jälkeen.

9.4 Murtosuojan vaihtaminen

Älä käytä loppuun kulunutta murtosuojaa [20.1], vaan vaihda se uuteen. ► Avaa vaihtoa varten kuusi ruuvia [20.2].

9.5 Laserin lasin puhdistaminen tai vaihto

(vain KS 120 REB) Laserin suojalasi [21.2] voi likaantua käytössä. Voit irrottaa sen puhdistusta tai vaihtoa varten. ► Avaa ruuvia [21.5] n. 2 kierroksen verran. ► Paina lasia samanaikaisesti suuntiin [21.3] ja [21.4]. ► Ota lasi pois. ► Puhdista lasi tai vaihda sen. ► Asenna puhdistettu/uusi lasi. Lasin molem pien nokkien [21.1] pitää lukkiutua ku van 21 mukaisesti yläsuojuksen loviin. ► Kiristä ruuvi [21.5]. 10 Lisävarusteet ja tarvikkeet Käytä vain alkuperäisiä Festool-tarvikkeita. Tarvikkeiden ja terien/työkalujen tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettio soitteesta "www.festool.fi". Kuvattujen lisätarvikkeiden lisäksi Festoolin tarvikeohjelma sisältää kattavan valikoiman muitakin järjestelmätarvikkeita, joilla pystyt käyttämään sahaa monipuolisesti ja tehokkaas ti, esimerkiksi:

• Sahanteriä eri materiaalien sahaustöihin.

• Katkaisuohjain KA-KS 120
