BRUKSANVISNING KAPEX KS 120 REB FESTOOL

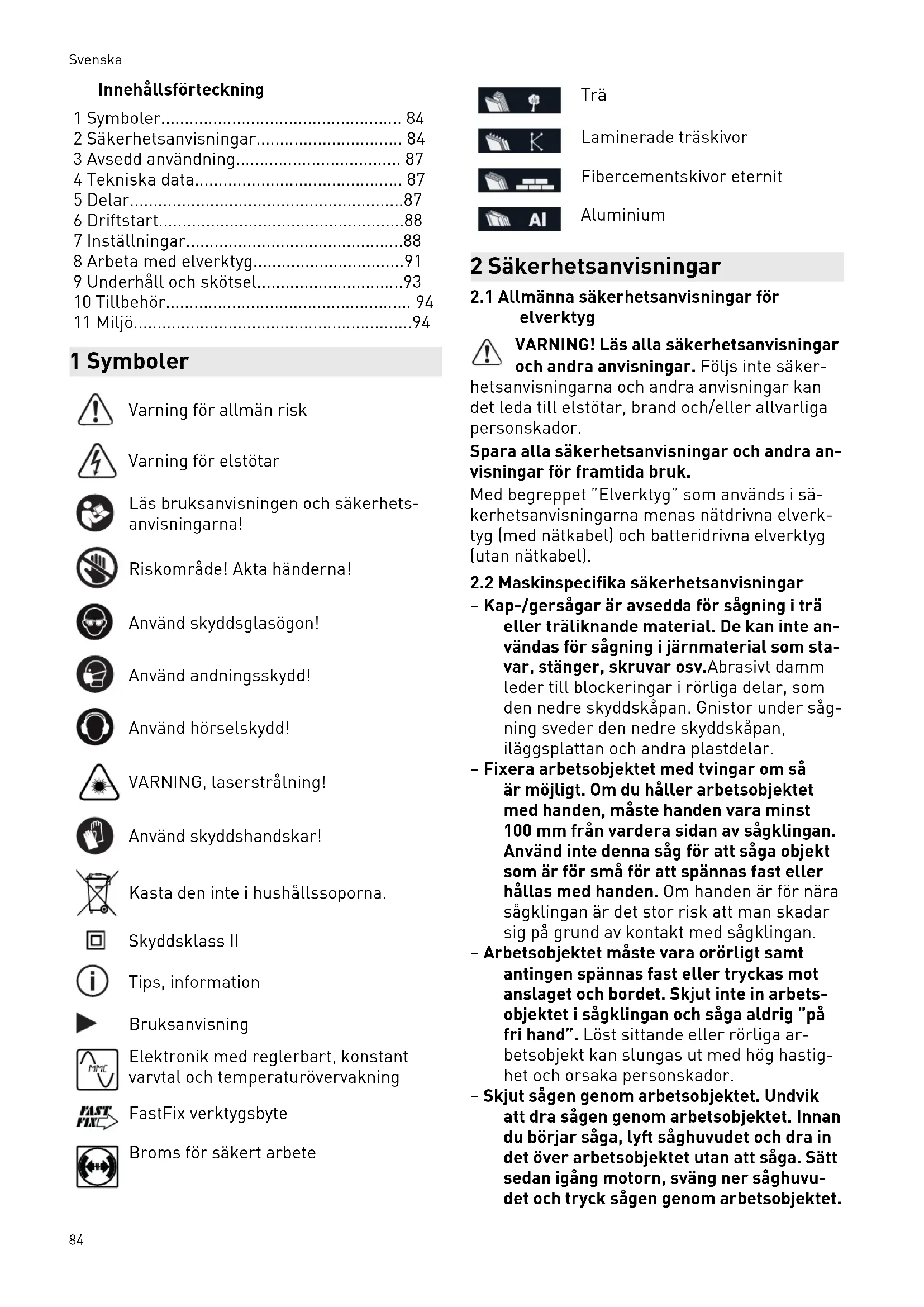

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

– Kap-/gersågar är avsedda för sågning i trä eller träliknande material. De kan inte an vändas för sågning i järnmaterial som sta var, stänger, skruvar osv.Abrasivt damm leder till blockeringar i rörliga delar, som den nedre skyddskåpan. Gnistor under såg ning sveder den nedre skyddskåpan, iläggsplattan och andra plastdelar. – Fixera arbetsobjektet med tvingar om så är möjligt. Om du håller arbetsobjektet med handen, måste handen vara minst 100 mm från vardera sidan av sågklingan. Använd inte denna såg för att såga objekt som är för små för att spännas fast eller hållas med handen. Om handen är för nära sågklingan är det stor risk att man skadar sig på grund av kontakt med sågklingan. – Arbetsobjektet måste vara orörligt samt antingen spännas fast eller tryckas mot anslaget och bordet. Skjut inte in arbets objektet i sågklingan och såga aldrig ”på fri hand”. Löst sittande eller rörliga ar betsobjekt kan slungas ut med hög hastig het och orsaka personskador. – Skjut sågen genom arbetsobjektet. Undvik att dra sågen genom arbetsobjektet. Innan du börjar såga, lyft såghuvudet och dra in det över arbetsobjektet utan att såga. Sätt sedan igång motorn, sväng ner såghuvu det och tryck sågen genom arbetsobjektet. Svenska 84Vid matande skärning kan sågklingan köras upp på arbetsobjektet hela sågenheten då med kraft slungas mot användaren. – Lägg aldrig handen över den avsedda snittlinjen, vare sig framför eller bakom sågklingan. Att stötta arbetsobjektet ”med korsade händer”, dvs. hålla arbetsobjektet till höger om sågklingan med vänster hand och tvärtom, är mycket farligt. – Stick aldrig in handen bakom anslaget när sågklingan roterar. Underskrid aldrig ett säkerhetsavstånd på 100 mm mellan han den och den roterande sågklingan (gäller på båda sidor av sågklingan, t.ex. för att ta bort trärester). Du kanske inte känner att handen är för nära den roterande sågkling an och kan skadas svårt. – Kontrollera arbetsobjektet innan du så gar. Om arbetsobjektet är böjt eller vridet, spänn fast det med den böjda sidan mot anslaget. Se alltid till att det inte finns nå got mellanrum mellan arbetsobjektet, an slaget och bordet. Böjda eller vridna ar betsobjekt kan vrida sig eller förskjutas och göra så att den roterande sågklingan kläms fast medan man sågar. Det får inte finnas spikar eller andra främmande föremål i ar betsobjektet. – Använd inte sågen förrän bordet är fritt från t.ex. verktyg och trärester. Bara ar betsobjektet får finnas på bordet. Små rester, lösa träbitar eller andra föremål som kommer i kontakt med den roterande klingan kan slungas iväg med hög hastig het. – Kapa bara ett arbetsobjekt i taget. Arbets objekt staplade på varandra kan inte spän nas eller hållas fast ordentligt, vilket kan göra att klingan fastnar eller att de glider isär under sågningen. – Kontrollera före användningen att kap-/ gersågen står på en plan, stabil arbetsyta. En plan och fast arbetsyta minskar risken för att sågen blir instabil. – Planera arbetet. Varje gång du justerar geringsvinkeln, kontrollera att det juster bara anslaget är korrekt justerat och stödjer arbetsobjektet utan att komma i kontakt med klingan eller skyddskåpan. Innan du kopplar till maskinen och utan ar betsobjekt på bordet, tänk igenom hela snittrörelsen för att säkerställa att det inte finns några hinder eller någon risk att snittet går in i anslaget. – Om arbetsobjektet är bredare eller längre än bordsytan, se till att det har tillräckligt stöd, exempelvis av bordsförlängare eller sågbockar. Arbetsobjekt som är längre el ler bredare än sågbordet kan tippa om de inte stöttas ordentligt. Om ett avkapat träs tycke eller hela arbetsobjektet tippar kan det lyfta nedre skyddskåpan och slungas iväg av den roterande klingan. – Låt inte medhjälpare stötta arbetsobjektet i stället för att använda en bordsförlänga re. Om arbetsobjektet stöttas ostadigt kan det klämma fast klingan. Det kan också förskjutas under kapningen och dra in dig eller medhjälparen i den roterande klingan. – Den avkapade delen får inte tryckas mot den roterande sågklingan. Om det finns för lite plats, t.ex. om längdanslag används, kan den avkapade delen kilas fast av kling an och slungas iväg våldsamt. – Använd alltid en tving eller annan lämplig anordning för att stötta runda föremål, som stänger eller rör, korrekt. Stänger har en tendens att lätt rulla iväg så att klingan ”nyps fast”, och arbetsobjektet kan då dra med sig handen in i klingan. – Låt klingan komma upp i fullt varvtal in nan du kapar arbetsobjektet. Det minskar risken för att arbetsobjektet slungas iväg. – Stäng av sågen om arbetsobjektet kläms fast eller blockerar klingan. Vänta tills alla rörliga delar har stannat, dra ur nät kontakten och/eller ta ut batteriet. Ta se dan bort materialet som fastnat. Om du sågar vidare trots en sådan blockering kan du tappa kontrollen eller skada sågen. – Släpp brytaren när snittet är avslutat, håll ner såghuvudet och vänta tills klingan stannat helt innan du tar bort den kapade delen. Det är mycket farligt att låta handen komma nära den avstannande klingan. – Håll fast handtaget ordentligt när du gör ett ofullständigt sågsnitt eller släpper upp kontakten, innan såghuvudet nått det ne dersta läget.Sågen kan dras nedåt ryckigt vid inbromsningen, vilket kan leda till risk för personskada.

2.3 Verktyg och verktygsdelar

– Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. stjärnformat eller runt). Sågklingor som inte passar monteringsdelarna roterar ojämnt, kan riva splitter ur materialet och slungas iväg. Splittret kan hamna i användarens öga el ler träffa personer i närheten. Svenska 85– Deformerade eller repiga sågklingor och sågklingor med skadade eller nedslitna tänder får inte användas. – Använd endast sågklingor som är avsedda för minst sågens maximala varvtal. – Transportera alltid sågklingan i en lämplig förpackning. Vi rekommenderar original förpackningen. – Använd uteslutande sågklingor som re kommenderas av tillverkaren och som är lämpliga för materialet. Det förhindrar att sågtänderna överhettas under sågningen.

2.4 Övriga säkerhetsanvisningar

– Använd endast sågklingor som uppfyller kraven för avsedd användning. Sågklingor som inte passar monteringsdelarna roterar ojämnt, kan riva splitter ur materialet och slungas iväg. Splittret kan hamna i använ darens öga eller träffa personer i närheten. – Använd endast sågklingor med spånvinkel ≤ 0°. En spånvinkel > 0° drar in sågen i ar betsobjektet. Risk för personskador på grund av rekyl i sågen och roterande ar betsobjekt. – Kontrollera pendelskyddskåpan före varje användning. Använd endast elverktyg som fungerar korrekt. – Stick inte in handen i spånutkastet. Rote rande delar kan skada händerna. – Under arbetet kan hälsofarligt damm bil das (av t.ex. blyhaltiga färger eller vissa träslag). Att vidröra eller andas in detta damm kan vara farligt för användaren eller personer i närheten. Följ säkerhetsföre skrifterna i ditt land.

Använd en P2-andningsmask som skydd. Se till att ventilationen är tillräcklig i slutna utrymmen och anslut en dammsu gare. – Byt ut anslag som har skadats av sågen el ler på annat sätt. Skadade anslag kan slungas iväg under arbetet. Personer i när heten kan skadas. – Använd uteslutande Festool originaltillbe hör samt förbrukningsmaterial. Endast tillbehör som testats och godkänts av Fe stool är säkra och perfekt anpassade till maskinen och dess användning. – Elverktyget får endast användas inomhus och i torra miljöer.

2.5 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande säkerhetsåtgärder vidtas: – Anslut verktyget via en jordfelsbrytare (FI, PRCD). – Anslut elverktyget till en lämplig dammsu gare. – Ta bort dammavlagringar inuti motorhuset med jämna mellanrum. – Använd en aluminiumsågklinga. Använd skyddsglasögon!

2.6 Säkerhetsanvisningar för laser

– Rikta aldrig laserstrålen mot perso ner.Bländning kan leda till olyckor. – Titta aldrig in en direkt eller reflekterad laserstråle. Om en laserstråle träffar ögat, stäng ögonen omedelbart och vrid huvudet bort från strålen. Det finns risk för per sonskador om lasern träffar ögonen. – Det är förbjudet att manipulera lasern.Om lasern manipuleras finns risk för persons kador.

Trots att alla monteringsföreskrifter följs kan faror uppstå, t.ex. på grund av: – Kontakt med roterande delar från sidan: sågklinga, spännfläns, flänsskruv – Kontakt med spänningsförande delar när höljet är öppet och nätkontakten inte är ut dragen – Kringslungade delar av arbetsobjektet – Kringslungade verktygsdelar om verktygen skadats – Höga ljud – Dammbildning

De enligt EN 62841 fastställda värdena uppgår vanligtvis till: Ljudtrycksnivå L

= 101 dB(A) Osäkerhet K = 3 dB OBS! Buller vid arbetet Hörselskador ► Använd hörselskydd. De angivna ljudemissionsvärdena Svenska 86– har uppmätts enligt en standardiserad kon trollmetod och kan användas för att jämfö ra ett elverktyg med ett annat. – kan även användas för att temporärt bedö ma belastningen. OBS! Ljudemissionerna kan – beroende på hur el verktyget används, och i synnerhet vilken typ av arbetsobjekt som bearbetas – avvika från de angivna värdena när elverktyget fak tiskt används. ► Fastlägg säkerhetsåtgärderna för använ daren baserat på en bedömning av belas tningen under de faktiska användningsvill koren. (Man ska då ta hänsyn till alla drift cykelns andelar, exempelvis de tider under vilka elverktyget är frånkopplat och de ti der då det visserligen är tillkopplat men arbetar utan belastning.) 3 Avsedd användning Elverktyget är avsett för stationär sågning av trä, plast, aluminiumprofiler och liknande ma terial. Andra material, i synnerhet stål, betong och mineraliska material, får inte bearbetas. Använd endast Festool sågklingor som är av sedda för detta elverktyg. Sågklingorna måste ha följande egenskaper: – Sågklingans diameter 260 – Snittbredd 2,5 (motsvarar tandbredden) – Fästhål 30 – Huvudklingans tjocklek 1,8 – Sågklinga enligt EN 847-1 – Sågklinga med spånvinkel ≤ 0° Festool sågklingor för träbearbetning motsva rar EN 847-1. Såga endast material som respektive sågklinga är avsedd för. Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer. Användaren tar själv ansvar för skador och olyckor som uppstår vid felaktig an vändning. 4 Tekniska data Kapsåg KS 120 REB, KS 88 RE Effekt 220-240 V 110 V 1600 W 1400 W Varvtal (tomgång) 1400 - 3600 varv/min Verktygsspindel, Ø 30 mm Vikt enligt EPTA-procedur 01:2014 KS 120 REB KS 88 RE 24 kg 23 kg Maxmått för arbetsobjekt, se kapitel <Arbeta med elverktyg>. 5 Delar [1.1] Handtag [1.2] Strömbrytare [1.3] Tillkopplingsspärr [1.4] Spak för begränsning av kapdjupet [1.5] Vridknapp för fastsättning av drag anordningen [1.6] Transportsäkring [1.7] Skala för geringsvinkeln (vertikal) [1.8] Bordsbreddare [1.9] Vridknapp för bordsbreddare (hori sontell) [1.10] Skala för geringsvinkel (horisontell) [1.11] Klämspak för geringsvinkel (horison tell) [1.12] Låsspak för förinställd geringsvinkel (horisontell) [1.13] Pendelskyddskåpa [1.14] Vridhandtag för fininställning av ge ringsvinkel (vertikal)* [2.1] Strömbrytare för laser* [2.2] Inställningsratt för varvtalet [2.3] Fastfix spindellåsning [2.4] Klämspak för anslagslinjal [2.5] Hållare för smygvinkel [2.6] Upplåsningsspak för specialkapställ ning* Svenska 87[2.7] Spak för specialkapställning* [2.8] Kabelvinda med integrerat bärhand tag [2.9] Klämspak för geringsvinkel (vertikal) [2.10] Omkopplare för geringsvinkelområde (vertikal) Komponenterna markerade med * på bilderna ingår i leveransen endast för KS 120 REB. De angivna bilderna finns i början och slutet av bruksanvisningen. 6 Driftstart VARNING! Otillåten spänning eller frekvens! Olycksrisk ► Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten. ► I Nordamerika får bara Festool-maskiner med märkspänning 120 V/60 Hz användas. Före första idrifttagningen – Ta bort transportsäkringen [4.4] på drag stången. Start/avstängning – Tryck på strömbrytaren till motståndet för att låsa upp sågen och pendelskyddskåpan. – Tryck på tillkopplingsspärren [1.3]. – Tryck in strömbrytaren [1.2] helt för att koppla till maskinen. – Släpp upp strömbrytaren för att koppla från maskinen igen.

6.1 Ställa upp maskinen

VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen! Montera maskinen på en jämn och stabil ar betsyta före användningen (t.ex. UG-KAPEX- stativ, multifunktionsbordet MFT eller en ar betsbänk). Monteringen kan ske på följande sätt Skruvar:Skruva fast maskinen i arbetsytan med fyra skruvar.Använd hålen [6.1] på sågbordets fyra anliggningspunkter. Skruvtvingar: Fäst maskinen på arbetsytan med fyra skruvtvingar.De plana ytorna [6.2]) på sågbordets fyra anliggningspunkter fungerar som spännytor. Spännset (för MFT):Spänn fast maskinen på multifunktionsbordet MFT med spännsetet [6.4, 494693].Använd de båda skruvhålen [6.3] för detta. UG-KAPEX-stativ:Sätt fast maskinen på stativet enligt monteringsanvisningen som följer med stativet.

Säkra maskinen (transportläge) ► Tryck på strömbrytaren [4.1]. ► Sväng ner sågen ända till anslaget. ► Tryck på låsningen [4.2]. Sågen stannar då i det undre läget. ► Vrid på vredet [4.3] för att säkra sågen i det bakre läget. ► Linda upp nätkabeln på kabelvindan för transport [5.5]. ► Lägg undan insexnyckeln [5.4] och smyg vinkeln [5.3] (endast KS 120 REB) i de av sedda hållarna. VARNING! Risk för personskador ► Lyft eller bär aldrig sågen i den rörliga pendelskyddskåpan [5.1]. ► Ta alltid tag på sågbordets sida [5.2] och i kabelvindans bärhandtag [5.5] för att bära. Osäkra maskinen (arbetsläge) ► Tryck ner sågen en aning och dra ut trans portsäkringen [4.2]. ► Sväng sågen uppåt. ► Lossa vridknappen [4.3]. 7 Inställningar VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen! Endast KS 120 REB: Byt ut varningsdeka len [3.1] för lasern mot dekalen på ditt språk.

Festools sågklingor är märkta med en färgad ring. Färgen på ringen visar vilket material såg klingan passar för. Svenska 88Färg Material Symbol Gul Trä Röd Laminerade träskivor Grön Fibercementskivor eternit Blå Aluminium, plast

VARNING! Risk för personskador ► Observera anvisningarna nedan: – Dra ut nätkontakten ur eluttaget före ett verktygsbyte. – Manövrera spindellåsningen [7.2] först när sågklingan står helt stilla. – Sågklingan blir mycket het under sågning. Ta därför inte i den innan den svalnat. – Använd skyddshandskar på grund av risken för skärskador genom de vassa skären un der verktygsbytet. Byta sågklingan ► Ställ maskinen i arbetsläget. ► Tryck på spindellåsningen [7.2] och vrid den 90° medurs. ► Skruva ur skruven [7.8] helt med insex nyckeln [7.9] (vänstergänga). ► Tryck på strömbrytaren [7.3] och öppna dä rigenom pendelskyddskåpans spärr. ► Öppna pendelskyddskåpan [7.4] helt. ► Ta av spännflänsen [7.7] och sågklingan. Montera sågklingan ► Rengör alla delar innan du monterar dem (sågklingan, flänsen, skruven). ► Sätt sågklingan på verktygsspindeln [7.5]. VARNING! Risk för personskador ► Se till att sågklingans [7.6] och ma skinens [7.1] rotationsriktning stäm mer överens. ► Sätt fast sågklingan med flänsen [7.7] och skruven [7.8]. ► Dra åt skruven [7.8] ordentligt (vänster gänga). ► Tryck på spindellåsningen [7.2] och vrid den 90° moturs.

Placera fixeranslag ► Sätt fixeranslaget [8.1] i ett av de båda hå len [8.2]. Spännanordningen måste då peka bakåt. ► Vrid på fixeranslaget så att spännanord ningen pekar framåt.

VARNING! Hälsorisk på grund av damm ► Arbeta aldrig utan utsug. ► Följ de nationella bestämmelserna. ► Använd andningsskydd! Till sugadaptern [9.1] kan man ansluta en Fe stool-dammsugare med en sugslangsdiameter på 36 mm eller 27 mm (36 mm rekommenderas på grund av den lägre risken för tilltäppning). Den flexibla spånuppsamlaren [9.2] förbättrar upptagningen av damm och spån. Arbeta därför inte utan monterad spånuppsamlare. Spånuppsamlaren spänns fast på skyddskåpan med klämmorna [10.1]. Klämmornas ha kar [10.2] måste då hakas fast i skyddskåpans ursparningar ([10.3].

7.5 Anpassa bordsbreddaren

► Lossa vredet [1.9]. ► Dra ut bordsbreddaren [1.8] så långt att hela arbetsobjektet ligger på den. ► Dra åt vredet. Om arbetsobjektet sticker ut trots att bordsbreddaren har dragits ut helt, måste det stöttas på annat sätt.

7.6 Arbetsobjektets anslag

Ställa in anslagslinjalen För geringssnitt måste man justera anslagslin jalerna [11.1] så att dessa inte förhindrar pen delskyddskåpans funktion eller kommer i kon takt med sågklingan. ► Öppna spännarmen [11.2]. ► Skjut på anslagslinjalen tills det kortaste avståndet till sågklingan är max. 4,5 mm vid arbetet. ► Stäng spännarmen igen. Ta av anslagslinjalen Vid vissa geringssnitt kan man behöva ta av an slagslinjalen eftersom den annars stöter emot sågen. ► Skruva i skruven [11.3] så långt som möjligt i gänghålet (nedåt). Svenska 89► Nu går det att dra ut anslagslinjalen på si dan. ► Skruva ut skruven igen tre varv efter det att anslagslinjalen satts in på nytt. Hjälpanslag För att förstora anslagsytan kan man använda hålen [12.1] i båda anslagslinjalerna för att montera ett hjälpanslag av trä [12.2] vardera. Då kan man fästa större arbetsobjekt säkrare. Observera då – att skruvarna som fäster hjälpanslagen får inte sticka ut från ytan. – Hjälpanslagen får endast användas för 0°- snitt. – Hjälpanslagen får inte påverka skyddskå pans funktion.

7.7 Horisontell geringsvinkel

Man kan ställa in valfria horisontella gering svinklar på mellan 50° (vänster sida) och 60° (höger sida). Dessutom kan de vanligaste ge ringsvinklarna låsas. Visarens pil [13.2] pekar på den inställda hori sontella geringsvinkeln. Med hjälp av de båda markeringarna till höger och vänster om visa rens pil kan man ställa in exakt i halva vinkel grader. Dessa båda markeringar måste då stämma exakt överens med skalans grad streck. Horisontell standardgeringsvinkel Följande geringsvinklar kan låsas: vänster:0°, 15°, 22,5°, 30°, 45° höger:0°, 15°, 22,5°, 30°, 45°, 60° ► Ställ maskinen i arbetsläget. ► Dra upp klämspaken [13.5]. ► Tryck ner låsspaken [13.4]. ► Vrid sågbordet till önskad geringsvinkel. ► Släpp låsspaken igen. Spaken måste haka fast märkbart. ► Tryck ner klämspaken. Valfri horisontell geringsvinkel ► Ställ maskinen i arbetsläget. ► Dra upp klämspaken [13.5]. ► Tryck ner låsspaken [13.4]. ► Vrid sågbordet till önskad geringsvinkel. ► Tryck ner klämspaken. ► Släpp låsspaken igen.

7.8 Vertikal geringsvinkel

► Ställ maskinen i arbetsläget. ► Öppna klämspaken [14.1]. ► Vrid omkopplaren [14.2] till önskat inställ ningsområde (0° - 45°, +/-45° eller +/-47°). ► Sväng sågen tills visaren [14.3] pekar mot önskad geringsvinkel. Endast KS 120 REB: Med vredet för fininställningen [14.4] kan man ställa in den vertikala geringsvinkeln noga. ► Stäng klämspaken [14.1] igen.

7.9 Specialkapställning

Förutom den vanliga inställningen för att såga eller kapa brädor/paneler har maskinen en specialkapställning för kapning av höga lister upp till 120 mm. ► Dra sågen framåt. ► Sväng ner spaken [15.3]. ► Skjut tillbaka sågen tills metallbygeln [15.1] hakar fast i sågens bakre öppning. ► I detta läge går det att kapa upp till 120 mm höga lister med anslaget.Kapsågens drag funktion och vertikala svängfunktion är då avaktiverade. ► För att återställa maskinen till standardlä get, tryck på upplåsningsspaken [15.2] och dra sågen framåt.Metallbygeln [15.1] hakar då ur igen och spaken [15.3] svänger till baka.

7.10 Begränsning av kapdjup

Sågens vertikala svängområde ställs in med den steglöst inställbara begränsningen av kap djupet.På så sätt möjliggörs spårfräsning eller avplattning av arbetsobjekt. Observera det begränsade spårområ det:Den steglösa inställningen kan endast göras mellan 0 och 45 mm.Även längden på spåret är be gränsat.Exempel:Vid ett spårdjup på 48 mm och en materialtjocklek på 88 mm ligger detta område mellan 40 och 270 mm. ► Ställ maskinen i arbetsläget. ► Fäll ner spaken för kapdjupsbegränsningen [16.1] tills den hakar i. Sågen kan endast fällas ner till det inställda kapdjupet. ► Ställ in önskat kapdjup genom att vrida på spaken. ► För att koppla bort kapdjupet, fäll upp spa ken igen.

7.11 Fast, horisontellt läge

Med vridknappen [16.2] kan man spänna fast sågen i valfritt läge längs med dragstängerna [16.3].

7.12 Koppla till lasern (endast KS 120 REB)

Maskinen har två lasrar som markerar snittfo gen till höger och vänster om sågklingan.På så Svenska 90sätt kan man justera arbetsobjektet på båda si dor (vänster eller höger sida om sågklingan el ler snittfogen). ► Tryck på knappen [2.1] för att koppla till el ler från lasern.Om maskinen inte används under 30 minuter stängs lasern av automa tiskt och måste kopplas till igen. 8 Arbeta med elverktyg VARNING! Kringslungade delar av verktyg/arbets objekt Risk för personskador ► Använd skyddsglasögon! ► Se till att ingen annan är i närheten under arbetet. ► Spänn alltid fast arbetsobjekten. ► Skruvtvingarna måste ligga an helt. VARNING! Pendelskyddskåpan stängs inte Risk för personskador ► Avbryt sågningen. ► Dra ur nätkabeln och ta bort flisorna. Byt ut pendelskyddskåpan om den har skadats. VARNING! Risk för personskador ► Observera anvisningarna nedan: – Korrekt arbetsläge: – Fram på användarsidan – Rakt framifrån mot sågen – Bredvid sågklingan – Håll alltid fast elverktyget med manöver handen på handtaget [1.1] under arbetet. Håll alltid den fria handen utanför riskom rådet. – Arbeta endast med anpassad bordsbredda re [1.8] (se kapitel

– Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet. – Anpassa matningshastigheten för att för hindra att maskinen överbelastas och att plasten smälter vid sågning av plast. – Använd inte elverktyget om elektroniken är defekt, eftersom det kan leda till övervarv. Om elektroniken är defekt fungerar inte mjukstarten och varvtalsregleringen. – Innan du börjar arbeta, kontrollera att såg klingan inte kan komma i kontakt med an slagslinjalerna, fixeranslaget, skruvtvingar eller andra maskindelar. När elverktyget inte används ska nät kontakten dras ut ur eluttaget. Det förlänger elektronikens livslängd.

8.1 Arbetsobjektets mått

Maximala mått för arbetsobjekt utan förläng ning genom tillbehörsdelar Geringsvinkel enligt ska la, horisontell/vertikal Höjd x bredd [mm] 0°/0° 88 x 305 45°/0° 88 x 215 0°/45° höger 35 x 305 0°/45° vänster 55 x 305 45°/45° höger 35 x 215 45°/45° vänster 55 x 215 Arbetsobjektets maxmått vid montering till sammans med KA-KS 120 Arbetsobjektets maximala höjd och bredd änd ras inte om tillbehörsdelar monteras. Tillbehörsdel Längd KA-KS 120 (ena sidan) upp till 2400 mm KA-KS 120 (båda sidor) upp till 4800 mm Långa arbetsobjekt Arbetsobjekt som sticker ut över sågbordsytan måste stöttas extra: ► Anpassa bordsbreddaren, se kapitel 7.5 ). ► Om arbetsobjektet fortfarande sticker ut, kör in bordsbreddaren igen och montera kapanslaget KA-KS 120 (se kapitel 8.1 ). ► Säkra arbetsobjektet med extra skruvtving ar. Tunna arbetsobjekt Tunna arbetsobjekt kan fladdra eller brytas när man sågar. ► Tunna arbetsobjekt kan fladdra eller brytas när man sågar. ► Förstärk arbetsobjektet: Spänn fast det till sammans med träbitar. Tunga arbetsobjekt ► För att garantera att sågen är stabil även vid sågning av tunga arbetsobjekt, justera stödfoten jäms med underlaget. Svenska

918.2 Kontrollera att pendelskyddskåpan är

rörlig Pendelskyddskåpan måste alltid kunna röra sig fritt och stängas automatiskt. ► Dra ut nätkontakten. ► Fatta tag i pendelskyddskåpan med handen och prova att skjuta in den i sågen. Pendelskyddskåpan måste röra sig lätt och kunna sänkas ner nästan helt i pendelhu ven. Rengöra sågbladsområdet ► Håll alltid området runt pendelskyddskåpan rent ► Ta bort damm och spån genom att blåsa med tryckluft eller med en pensel.

8.3 Spänna in arbetsobjektet

VARNING! Risk för personskador ► Observera anvisningarna nedan: – Fixerat - Fixera alltid arbetsobjektet med fixeranslaget. Nedhållaren [17.2] måste då ligga an ordentligt mot arbetsobjektet. (An märkning: Beroende på arbetsobjektets kontur, t.ex. rundade konturer, kan hjälp medel behövas). Arbeta inte med arbets objekt som inte kan spännas fast ordent ligt. – Storlek – arbeta inte med för små arbets objekt. Kapade restbitar bör av säkerhets skäl inte vara mindre än 30 mm långa. Små arbetsobjekt kan dras in bakåt i mel lanrummet mellan sågklingan och an slagslinjalen. – Var speciellt försiktig så att inga arbets objekt kan dras bakåt av sågklingan, in i mellanrummet mellan klingan och an slagslinjalen. Denna risk föreligger speci ellt när det gäller horisontella geringssnitt. – Förstärk mycket tunna arbetsobjekt [24.1] genom att såga dem tillsammans med en extra list [24.2]. Mycket tunna arbetsobjekt kan ”fladdra” eller gå sönder vid sågning. Spänn in så här ► Lägg arbetsobjektet på sågbordet och tryck det mot anslagslinjalerna. ► Lossa fixeranslagets klämspak [17.1]. ► Vrid på fixeranslaget, tills nedhålla ren [17.2] står ovanför arbetsobjektet. ► Sänk nedhållaren till arbetsobjektet. ► Stäng klämspaken [17.1].

8.4 Varvtalsreglering

Varvtalet kan ställas in steglöst mellan 1400 och 3600 varv/min med ratten [2.2]. På så sätt kan såghastigheten anpassas optimalt till varje ma terial. Rekommenderad ställning för inställningsratten Trä 3 - 6 Plast 3 - 5 Fibermaterial 1 - 3 Aluminium- och ickejärn-profiler 3 - 6

8.5 Snitt utan dragrörelse

► Gör önskade inställningar på maskinen. ► Spänn fast arbetsobjektet. ► Skjut sågen bakåt ända till anslaget (i rikt ning mot arbetsobjektets anslag) och dra åt vredet [1.5] för draganordningens fastspän ning, eller fixera sågen i specialkapställ ningen (endast KS 120 REB). ► Koppla till maskinen. ► För sågen långsamt nedåt med handta get [1.1] och såga arbetsobjektet med jämn kraft. ► Stäng av maskinen och vänta tills sågkling an stannat helt. ► Sväng upp sågen igen.

8.6 Snitt med dragrörelse

► Gör önskade inställningar på maskinen. ► Spänn fast arbetsobjektet. ► Dra sågen framåt längs dragstängerna. ► Koppla till maskinen. ► För sågen långsamt nedåt med handtaget [1.1]. ► Tryck sågen med jämn rörelse kraft och såga arbetsobjektet. ► Koppla från maskinen. ► Vänta tills sågklingan har stannat helt och hållet, och sväng först därefter upp sågen.

8.7 Smygvinkel (endast KS 120 REB)

Med smygvinkeln kan valfria vinklar (t.ex. mel lan två väggar) tas ut. Smygvinkeln bildar då halva vinklar. Ta ut innervinkel ► Öppna klämanordningen [18.2]. ► Lägg an smygvinkeln med de båda skänk larna [18.1] mot innervinklarna. ► Stäng klämanordningen [18.2]. Ta ut yttervinkel ► Öppna klämanordningen [18.3]. Svenska 92► Skjut fram de båda skänklarnas alumi niumprofiler[18.4]. ► Lägg an smygvinkeln med de båda skänk larna [18.4] mot yttervinkeln. ► Stäng klämanordningen [18.3]. ► Skjut tillbaka aluminiumprofilerna igen. Överföra vinkel ► Lägg smygvinkeln med ena skänkeln mot kapsågens ena anslagslinjal. ► För att ställa in halva vinklar (horisontell geringsvinkel), sväng sågen tills laserstrå len ligger exakt i förhållande till smygvin kelns linje [19.1]. Smygvinkeln måste då förskjutas pa rallellt med kapsågens anslag. Tryck samtidigt smygvinkeln med tummen i greppet mot anslagslinjalen. 9 Underhåll och skötsel VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten före alla under hålls- och servicearbeten på produkten! ► Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstä der. ► Skadade skyddsanordningar och delar mås te repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen. ► Rengör regelbundet bordsinsatsen [20.1] samt utsugskanalen på spånuppsamlaren (se bild 10) genom att blåsa ur med tryck luft eller använda en pensel för att få bort träsplitter, damm och rester av arbets objektet. ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. Maskinen är utrustad med självfrånkopplande specialkolborstar. Om de är utnötta bryts strömmen automatiskt och maskinen stängs av. Service och reparation får en dast utföras av tillverkaren eller serviceverkstäder. Hitta när maste adress på: www.festo ol.se/service Använd bara Festools original reservdelar! Art.nr på: www.fe stool.se/service EKAT

9.1 Ställa in laser (endast KS 120 REB)

Laserstrålarna är korrekt inställda från fabriken. Vrid på inställnings skruvarna endast i de fall då det ut tryckligen behövs. Skulle laserstrålarna inte stämma överens med snittkanten, kan båda lasrarna justeras.För ju steringen behövs en insexmejsel (NV 2,5). ► Tryck igenom etiketten med insexmejseln på de markerade ställena ([3.2]till [3.7]), för att komma åt inställningsskruvarna som finns därunder. ► För att kontrollera lasern, lägg ett testo bjekt på maskinen. ► Såga ett spår i arbetsobjektet. ► Fäll upp sågens huvud och kontrollera in ställningen. Laserstrålen syns inte ► Koppla till lasern[1.2] ► Identifiera den ej synliga lasern. ▷ Vrid på inställningsskruvarna [3.3] för vänster och [3.5] höger laserstråle tills lasern syns på arbetsobjektet. ▷ Ställ först enligt beskrivningen in laser strålen så att den (a) är parallell i för hållande till markeringen, ställ därefter in (b) lutningen och slutligen den axiella förskjutningen (c). a) Laserstrålen är inte parallell i förhållande till snittet [bild 3A] Ställ in parallelliteten. Vänster laserstråle Inställningsskruv [3.4] Höger laserstråle Inställningsskruv [3.6] b) Laserstrålen vandrar åt vänster resp. höger vid kapningen [bild 3B] Ställ in lutningen tills laserstrålen inte längre vandrar vid kapningen. Vänster laserstråle Inställningsskruv [3.3] Höger laserstråle Inställningsskruv [3.5] c) Laserstrålen är inte på stället för snitt et [bild 3C] Ställ in den axiella förskjutningen. Svenska 93Vänster laserstråle Inställningsskruv [3.2] Höger laserstråle Inställningsskruv[3.7]

9.2 Korrigera horisontell geringsvinkel

Om visaren [13.2] för de låsbara geringsvink larna inte längre pekar på det inställda värdet, kan man efterjustera visaren efter att ha lossat på skruven [13.1]. Skulle den faktiska (sågade) geringsvinkeln av vika från det inställda värdet, så kan man korri gera den: ► Ställ sågen i 0°-läget. ► Lossa de tre skruvarna [13.3] i sågbordet, som skalan sitter fast i. ► Förskjut skalan med sågen tills det faktiska värdet är 0°.Värdet kan kontrolleras med en vinkel mellan anslagslinjalen och sågkling an. ► Dra åt de tre skruvarna [13.3] igen. ► Kontrollera vinkelinställningen med ett provsnitt.

9.3 Korrigera vertikal geringsvinkel

Skulle det faktiska värdet inte längre stämma överens med det inställda värdet kan man kor rigera det: ► Ställ sågen i 0°-läget. ► Öppna de båda skruvarna [23.1]. ► Vrid sågen tills det faktiska värdet är 0°.Det går att kontrollera med en vinkel mellan sågbordet och sågklingan. ► Dra åt de båda skruvarna [23.1] igen. ► Kontrollera vinkelinställningen med ett provsnitt. Om visaren [22.2] inte längre pekar mot det in ställda värdet, kan man efterjustera genom att öppna skruven [22.1].

9.4 Byta bordsinsatsen

Arbeta inte med en utnött bordsinsats [20.1], utan byt ut den mot en ny. ► Öppna de sex skruvarna [20.2] för bytet.

9.5 Rengöra resp. byta fönster för laser

(endast KS 120 REB) Laserns skyddsfönster [21.2] kan blir smutsigt vid användning.Det går att demontera fönstret för rengöring eller byte. ► Öppna skruven [21.5] ca 2 varv. ► Tryck samtidigt fönstret i riktning mot [21.3] och [21.4]. ► Ta av fönstret. ► Rengör fönstret eller byt ut det mot ett nytt. ► Sätt i det rengjorda/nya fönstret.Fönstrets båda tappar [21.1] måste haka fast i den övre skyddskåpans ursparningar enligt bild 21. ► Dra åt skruven [21.5]. 10 Tillbehör Använd endast Festool originaltillbehör. Artikelnummer för tillbehör och verktyg hittar du i Festool-katalogen eller på ”www.festo ol.se”. Förutom de beskrivna tillbehören erbjuder Fe stool många systemtillbehör som kan utrusta din såg för effektivt och varierande arbete, t.ex.:
