BRUKSANVISNING PRECISIO CS 70 EG FESTOOL

EG-konformitetsförklaring. Vi förklarar i eget ansvar, att denna produkt stämmer överens med följande normer och normativa dokument:

Sågklingans mått a ... diameter b ... max.sågdjup c ... fästhål d ... klyvknivstjocklek STOP Elektrodynamisk säkerhetsbroms Trä Laminerade träskivor Fibercementskiva eternit Aluminium 2 Tekniska data Såghöjd vid 90°/45° 0-70 mm/ 0-48 mm Lutning -2°-47° Max. skärlängd 330 mm Sågklinga 225 x 30 x 2,6 mm Fästhål 30 mm Huvudklingans tjocklek < 2,2 mm Tomgångsvarvtal: CS 70 EBG, CS 70 EG (GB 110 V) reglerbar 2000-4200 min

CS 70 EG (GB 110 V) 1300 W Bordsmått (L x B) 690 x 500 mm Bordshöjd utfällt 900 mm Bordshöjd ihopfällt 375 mm Vikt enligt EPTA-procedur 01:2014 38,0 kg Sågklingor som kan användas Rekommenderade sågklingor för olika material finns i katalogen eller på www.festool.se/servi- ce. Bords- och kapcirkelsåg

• 1 Symboler p. 91
• 2 Tekniska data p. 91
• 3 Maskindelar p. 92
• 4 Avsedd användning p. 92
• 5 Säkerhetsanvisningar p. 92
• 6 Uppställning, driftstart p. 96
• 7 Inställningar på maskinen p. 97
• 8 Användningsmöjligheter p. 97
• 9 Arbeta med maskinen p. 100
• 10 Underhåll och skötsel p. 102
• 11 Tillbehör, verktyg p. 102
• 12 Avfallshantering S91 3 Maskindelar Bilderna finns i början av denna bruksanvisning. [1-1] Fällbara stödben [1-2] Strömbrytare [1-3] Extrafötter [1-4] Klämskruvar [1-5] Positionsmarkering anslag [1-6] Positionsmarkering linjal [1-7] Bordsinsats [1-8] Skyddskåpa [1-9] Låsspak [1-10] Såghöjdsinställning [1-11] Handtagsknoppar för benjustering [1-12] Hylsa [1-13] Greppområde 4 Avsedd användning PRECISIO är ett flyttbart elverktyg avsett för sågning i trä, plast, skivmaterial i trä och trälik- nande material. Med Festools specialsågklingor för aluminium kan maskinerna även användas för att såga alu- minium. Asbesthaltiga material får inte bearbe- tas. Användaren tar själv ansvar för skador och olyckor som uppstår vid felaktig an- vändning. 5 Säkerhetsanvisningar p. 102

5.1 Allmänna säkerhetsanvisningar

Varning! Läs och följ alla säkerhets- anvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra per- sonskador. Spara alla säkerhetsanvisningar och andra an- visningar för framtida bruk. Med begreppet ”Elverktyg” som används i säker- hetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

5.2 Säkerhetsanvisningar för bordscirkel-

sågar Säkerhetsanvisningar för täckskydd a. Demontera inte täckskydden. Täckskydden måste vara fungerande och korrekt mon- terade. Lösa, skadade eller icke fungerande täckskydd måste repareras eller bytas ut. b. Använd alltid sågklingans täckskydd och klyv- kniven för kapsnitt. Vid kapsnitt där klingan ska såga igenom hela arbetsobjektet minskar täckskyddet och andra säkerhetsanordningar risken för skador. c. Om täckskyddet och/eller klyvkniven har tagits bort för att arbetet kräver det (t.ex. falsning, nottillverkning eller kapning genom vändning), måste skyddssystemet måste ovillkorligen monteras tillbaka igen när detta arbete har avslutats. Täckskyddet och klyvk- niven minskar risken för skador. d. Innan du kopplar till elverktyget, kontrollera att sågklingan inte kan komma i kontakt med täckskyddet, klyvkniven eller arbetsobjektet. Om klingan av misstag kommer i kontakt med dessa delar kan en farlig situation uppstå. e. Justera klyvkniven enligt beskrivningen i denna bruksanvisning. Felaktigt avstånd, läge och justering kan göra att klyvkniven inte hindrar en rekyl effektivt. f. För att klyvkniven ska fungera måste den kunna gå in i arbetsobjektet. Om ett arbets- objekt är för kort för att klyvkniven ska nå det är klyvkniven verkningslös. Då kan den inte förhindra en rekyl. g. Använd en sågklinga som passar klyvkniven. För att klyvkniven ska kunna fungera ordentligt måste sågklingans diameter passa klyvkniven, huvudklingan vara tunnare än klyvkniven och tandbredden överstiga klyvknivens tjocklek. Säkerhetsanvisningar för sågningen

Fara! Se till att fingrarna och händerna inte kommer i närheten av sågklingan eller kommer in i sågningsområdet. Ett ögon- blicks ouppmärksamhet eller att handen slinter kan räcka för att orsaka allvarliga skador. b. Mata endast fram arbetsobjektet mot såg- klingans rotationsriktning. Om arbetsobjektet matas fram i samma riktning som klingan roterar ovanför bordet kan arbetsobjektet och din hand dras med in i sågklingan. c. Använd aldrig geringsanslaget för att mata fram arbetsobjektet vid längdsnitt, och an- vänd aldrig parallellanslaget för längdin- ställning om geringsanslaget används vid92 tvärsnitt. Om arbetsobjektet matas fram med parallellanslaget och geringsanslaget samti- digt ökar sannolikheten för att klingan fastnar och en rekyl uppstår. d. Vid längdsnitt ska frammatningskraften alltid inverka på arbetsobjektet mellan anslagsskenan och sågklingan. Använd en påskjutstock om avståndet mellan anslags- skenan och sågklingan är mindre än 150 mm och en påskjutkloss om avståndet är mindre än 50 mm. Genom att använda sådana hjälp- medel håller du handen på säkert avstånd från sågklingan. e. Använd endast den medföljande påskjut- stocken från tillverkaren eller en som till- verkats enligt anvisning. Påskjutstocken gör att avståndet mellan handen och sågklingan blir tillräckligt. f. Använd aldrig en påskjutstock som skadats eller sågats i. En skadad påskjutstock kan gå sönder så att din hand hamnar i sågklingan. g. Arbeta aldrig ”på fri hand”. Använd alltid parallellanslaget eller geringsanslaget för att lägga an och mata fram arbetsobjektet. ”På fri hand” betyder att man håller eller för arbetsobjektet med händerna i stället för att använda ett parallell- eller geringsanslag. Sågning på fri hand leder till att snittet riktas fel, klingan kilas fast och rekyler uppstår. h. Grip aldrig tag i eller över en roterande såg- klinga. Om du griper efter ett arbetsobjekt kan du komma i kontakt med den roterande klingan av misstag.

i. Stötta långa och/eller breda arbetsobjekt

bakom och/eller på sidan av sågbordet så att de håller sig vågräta. Långa och/eller breda arbetsobjekt har en tendens att tippa över kanten på sågbordet. Det gör att man tappar kontrollen, sågklingan fastnar och en rekyl uppstår. j. Mata fram arbetsobjektet jämnt. Se till att arbetsobjektet inte böjs eller förvrids. Om sågklingan fastnar, stäng av elverktyget genast, dra ur nätkontakten och åtgärda orsaken till att den fastnade. Om sågklingan fastnar i arbetsobjektet kan en rekyl uppstå eller motorn blockeras. k. Ta inte bort avsågat material medan sågen är igång. Avsågat material kan fastna mellan sågklingan och anslagsskenan eller i täck- skyddet och dra in dina fingrar i klingan när du tar bort dem. Stäng av sågen och vänta tills klingan har stannat innan du tar bort materialet. l. För längdsnitt i arbetsobjekt som är tunnare än 2 mm ska man använda ett extra paral- lellanslag som har kontakt med bordets yta. Tunna arbetsobjekt kan kilas fast under parallellanslaget och orsaka en rekyl. Rekyl - orsaker och tillhörande säkerhetsan- visningar En rekyl är en plötslig reaktion hos arbetsobjektet till följd av att sågklingan fastnar eller att man sågar snett in i arbetsobjektet eller att en del av arbetsobjektet fastnar mellan klingan och paral- lellanslaget eller ett annat fast objekt. Det som oftast händer vid en rekyl är att arbets- objektet fastnar i bakre delen av sågklingan, lyfts från sågbordet och slungas mot användaren. En rekyl beror på att bordscirkelsågen har an- vänts eller hanterats felaktigt. Rekyler kan för- hindras genom lämpliga försiktighetsåtgärder enligt beskrivningen nedan. a. Stå aldrig rakt framför sågklingan. Håll dig alltid på den sida av klingan där anslags- skenan sitter. Vid en rekyl kan arbetsobjektet slungas ut mot personer som står framför och i linje med klingan. b. Grip aldrig tag ovanför eller bakom sågkling- an för att dra i eller stötta arbetsobjektet. Du kan komma i kontakt med sågklingan av misstag eller också kan en rekyl göra att dina fingrar dras in i klingan. c. Håll och tryck aldrig arbetsobjektet mot den roterande sågklingan. Om du trycker arbets- objektet mot klingan kan den fastna och en rekyl uppstå. d. Rikta in anslagsskenan parallellt mot såg- klingan. En anslagsskena som inte är inriktad trycker arbetsobjektet mot klingan och orsa- kar en rekyl. e. För dolda sågsnitt (t.ex. falsning, tillverkning av noter eller kapning genom vändning) ska en tryckkam användas för att mata fram ar- betsobjektet mot bordet och anslagsskenan. Med en tryckkam har du bättre kontroll över arbetsobjektet vid en rekyl.93 f. Var extra försiktig när du sågar i dolda områ- den på ihopbyggda arbetsobjekt. När klingan sänks ner kan den träffa objekt som orsakar en rekyl. g. Stötta stora skivor för att minska risken för rekyl om sågklingan fastnar.Stora skivor kan böja sig av sin egen vikt. Skivorna måste stöt- tas överallt där de sticker ut utanför bordet. h. Var extra försiktig när du sågar arbetsobjekt som är vridna, har kvistar, är sneda eller inte har en rak kant som kan föras mot ett geringsanslag eller utmed en anslagsskena. Ett arbetsobjekt som är vridet, har kvistar el- ler är snett är instabilt och gör att snittet blir felinriktat mot klingan, klingan fastnar och en rekyl uppstår.

i. Såga aldrig i flera arbetsobjekt staplade på

varandra eller bakom varandra. Sågklingan kan fastna i en eller flera delar och orsaka en rekyl. j. Om du vill starta en såg vars klinga sitter i arbetsobjektet, centrera klingan i snittet så att tänderna inte hakar fast i arbetsobjektet. Sitter klingan fast kan den lyfta arbetsobjektet och orsaka en rekyl när sågen startas igen. k. Håll sågklingorna rena, vassa och tillräckligt skränkta. Använd aldrig förvridna sågkling- or eller klingor med spruckna eller trasiga tänder. Vassa och korrekt skränkta sågkling- or minimerar risken för att de fastnar, block- eras och orsakar rekyl. Säkerhetsanvisningar för användning av bords- cirkelsågar a. Stäng av bordscirkelsågen och dra ur nätkon- takten innan du tar bort bordsinsatsen, byter sågklingan, gör inställningar på klyvkniven eller klingans täckskydd samt när du lämnar maskinen utan uppsikt. Försiktighetsåtgär- derna är till för att undvika olyckor. b. Låt aldrig bordscirkelsågen vara igång när den inte är under uppsikt. Stäng av elverkty- get och lämna det inte innan det har stannat helt. En såg som är igång utan uppsikt är en okontrollerad fara. c. Ställ upp bordscirkelsågen på ett jämnt un- derlag i bra belysning där den kan stå stabilt och i jämvikt. Uppställningsplatsen måste vara tillräckligt stor för att arbetsobjekten ska kunna hanteras utan problem. Oordning, dålig arbetsbelysning och ojämna, hala golv kan leda till olyckor. d. Ta regelbundet bort sågspån och sågdamm under sågbordet och/eller från dammutsu- get. Ansamlat sågdamm är brandfarligt och kan självantändas. e. Säkra bordscirkelsågen. Om bordscirkelså- gen inte är ordentligt säkrad kan den flytta sig eller välta. f. Ta bort inställningsverktyg, trärester osv. från bordscirkelsågen innan du kopplar till den. Distraktioner eller möjliga klämrisker kan vara farliga. g. Använd alltid sågklingor i rätt storlek och med passande fästhål (t.ex. ruterformat eller runt). Sågklingor som inte passar till sågens monteringsdelar går ojämnt och gör så att man förlorar kontrollen över arbetet. h. Använd aldrig skadat eller felaktigt mon- teringsmaterial för klingan, t.ex. flänsar, underläggsbrickor, skruvar eller muttrar. Klingans monteringsmaterial är speciellt konstruerat för att din såg ska fungera säkert och med maximal kapacitet.

i. Stå aldrig på bordscirkelsågen och använd

den aldrig som pall att kliva på. Du kan ska- das allvarligt om elverktyget välter eller om du kommer i kontakt med sågklingan. j. Kontrollera att sågklingan är monterad i rätt rotationsriktning. Använd inga slippapper eller stålborstar på bordscirkelsågen. Icke fackmässig montering av sågklingan eller användning av icke rekommenderade tillbehör kan leda till allvarliga skador.

5.3 Maskinspecifika säkerhetsanvisningar

- Endast verktyg som uppfyller EN 847-1 får an- vändas. - Det gäller alltså de sågklingor som rekommen- deras av tillverkaren i denna bruksanvisning. - Endast sågklingor med följande data får använ- das: Sågklingans diameter 225 mm; Snittbredd 2,5 mm, fästhål 30 mm; Huvudklingans tjock- lek max. 2,2 mm; lämplig för varvtal upp till

- Sågklingor av höglegerat snabbstål (HSS-stål) får inte användas. - Sågklingans snittbredd måste vara större och huvudklingans tjocklek måste vara mindre än klyvknivens tjocklek på 2,2 mm.94 - Verktyget måste vara lämpligt för det material som ska bearbetas. - Deformerade eller repiga sågklingor och såg- klingor med skadade eller nedslitna tänder får inte användas. - När verktygen monteras måste man kontrollera att de spänns fast på verktygsnavet eller verk- tygets spännyta och att skären inte kommer i kontakt med varandra eller spännelementen. - Fästskruvarna och -muttrarna ska dras åt med en lämplig nyckel och korrekt åtdragningsmo- ment enligt tillverkarens uppgifter. - Spännytorna ska rengöras från smuts, fett, olja och vatten. - Spännskruvarna ska dras åt enligt tillverkarens anvisningar. - Man får inte förlänga nyckeln eller dra åt med hammarslag. - Verktygen måste transporteras och förvaras i en lämplig behållare. - Maskinen får endast användas om alla dess skyddsanordningar sitter på rätt plats, den är i gott skick och har underhållits enligt föreskrif- terna. - Om bordsskivan är utnött eller skadad (t.ex. av klingan) måste den omedelbart bytas ut. - Användarna måste vara tillräckligt utbildade för att använda, ställa in och manövrera maskinen. - Fel på maskinen, inklusive skyddsanordningar- na eller verktyget, ska rapporteras till service- personalen direkt. Maskinen får inte användas igen förrän felet har åtgärdats.

Använd lämplig personlig skyddsutrustning: hörselskydd mot hörselskador, skyddsglasögon, andningsskydd mot hälsofarligt damm, arbets- handskar för att hantera verktyg och skrovliga material. - För att minimera ljudnivån ska verktyget vara slipat, och alla ljuddämpande komponenter (kåpor osv.) måste vara korrekt inställda. - Vid sågning av trä ska maskinen vara ansluten till en dammsugare som uppfyller EN 60335-2-69, dammklass M. - För att minimera dammbildningen ska maski- nen anslutas till en lämplig dammsugare, och alla komponenter för dammuppsamling (utsug- skåpor osv.) måste vara korrekt inställda. - Bearbeta inga asbesthaltiga material. - Se till att rummet eller arbetsplatsen har till- räcklig belysning. - Stå i korrekt arbetsställning när du sågar: - Fram på användarsidan - Rakt framifrån mot sågen - Bredvid sågklingan - Använd den medföljande påskjutstocken för att föra arbetsobjektet säkert förbi sågklingan. - Använd alltid den medföljande klyvkniven och skyddskåpan. Se till att de är korrekt inställda enligt bruksanvisningen. En felaktigt inställd klyvkniv och borttagna säkerhetskomponenter, som skyddskåporna, kan leda till allvarliga per- sonskador. - Långa arbetsobjekt ska stöttas på lämpligt sätt så att de håller sig vågräta. - Dra alltid ut kontakten ur eluttaget innan du byter verktyg eller åtgärdar störningar, t.ex. tar bort splitter som fastnat. - Ta aldrig bort flisor eller andra delar av ar- betsobjektet så länge maskinen är igång och sågenheten inte har stannat helt. - Är sågklingan blockerad, stäng av maskinen direkt och dra ut nätkontakten. Ta först därefter bort det fastkilade arbetsobjektet. - Falsar eller noter ska endast tillverkas med en lämplig skyddsanordning, t.ex. ett tunnelskydd över sågbordet. - Montera omedelbart tillbaka säkerhetsanord- ningarna efter arbeten som kräver att skydds- kåpan tas bort, se kap. 6.2b. - Cirkelsågar får inte användas för att slitsa (not som avslutas i arbetsobjektet). - När maskinen transporteras måste övre skydd- skåpan och nedre delen av sågklingan täckas. - Den övre skyddskåpan får inte användas som handtag för att transportera sågen! - Förvara påskjutstocken i den avsedda hållaren på maskinen när den inte används. - Använd endast originaltillbehör och hjälpmedel från Festool. - Det är inte tillåtet att använda egna hjälpmedel, som exempelvis påskjutstock, linjaler osv. - Kontrollera före arbetet att skyddskåpan och splitterskyddet kan röra sig fritt och ligger på bordet. - För att undvika att klingan överhettas eller att plasten smälter, ställ in rätt varvtal för materi- alet och tryck inte för kraftigt när du sågar. - Anslut en jordfelsbrytare till sågen när du sågar i metall. - Kontrollera kontakten och kabeln regelbundet och lämna dem till en auktoriserad service- verkstad för byte om de är skadade.95

Ljudemissionsvärdena, fastställda enligt EN 62841 (se EG-försäkran om överensstäm- melse), uppgår normalt till: Ljudtrycksnivå L

= 98 dB(A) Mätosäkerhetstillägg K = 3 dB

OBSERVERA Ljudet som uppstår under arbetet skadar hör- seln. fAnvänd därför hörselskydd! - Värdena för ljudemissionen har uppmätts enligt standardtestmetoden och kan användas för jäm- förelse mellan verktyg. - Ljudemissionsvärdena får även användas för att på förhand beräkna buller.

OBSERVERA Ljudemissionerna kan – beroende på hur el- verktyget används, och i synnerhet vilken typ av arbetsobjekt som bearbetas – avvika från de angivna värdena när elverktyget faktiskt används. fFastlägg säkerhetsåtgärderna för använda- ren baserat på en bedömning av belastningen under de faktiska användningsvillkoren. (Man ska då ta hänsyn till alla driftcykelns andelar, exempelvis de tider under vilka elverktyget är frånkopplat och de tider då det visserligen är tillkopplat men arbetar utan belastning.)

Trots att alla monteringsföreskrifter följs kan faror uppstå, t.ex. på grund av: - Kringslungade delar av arbetsobjektet - Kringslungade verktygsdelar om verktygen skadats - Höga ljud - Utsläpp av trädamm 6 Uppställning, driftstart

VARNING! Risk för olyckor om maskinen drivs med otillå- ten spänning eller frekvens. fStrömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten. fI Nordamerika får endast Festool-maskiner med en märkspänning på 120 Volt användas. fInnan varje användnning av verktyget kont- rollera den rörliga eltillförseln och kontakten. Fel skall åtgärdas av yrkeskunnig personal. fUtomhus skall uteslutande godkända för- längningskablar och kabelkopplingar använ- das.

6.1 Ställa upp maskinen

Se till att maskinen står på ett jämnt underlag, att den är i gott skick och att det inte finns lösa föremål omkring (t.ex. spån och flisor). L Maskinen kan ställas upp med eller utan utfällda ben. fFälla ut benen: Öppna de fyra vreden [1-11] helt. fFäll ut benen [1-1] och dra åt vreden [1-11] igen. För att maskinen ska stå stabilt kan man justera längden med hylsorna [1-12].

6.2 Före första driftstarten

6.2a Montera handtagsknopp fSkruva in det medföljande vredet [2-6] i dragstången genom att vrida åt vänster. 6.2b Montera skyddskåpa (bild 12) fTa bort den gula säkerhetsdekalen [12-4]. fStäll in sågen på maximalt sågdjup och ge- ringen på 0°. fDra kniven [12-1] till övre läget.

Ta tag i täckskyddet [12-3] och skruva ut skruven [12-2] helt.

Sätt täckskyddet [12-3] på klyvkni- ven [12-1]. För då in de längsgående tap- parna som ligger i täckskyddet [12-3] i spå- ret [12-6] på klyvkniven [12-1] och stick in skruven [12-2] genom hålet [12-5] i klyvkni- ven [12-1].

Dra åt skruven [12-2].96 6.2c Montera vinkelanslaget fSkjut vinkelanslagets handtag till nolläget (bild 15). Dra åt skruven [3-6] (bild 3) och sätt den på bordet.

Håll elverktyget i greppområdena på sidorna [1-13] när det transporteras. Man får aldrig ta tag i eller transportera verktyget i täckskyddet. fHaka i sågen i nolläget. fTa bort alla monteringsdelar på sågen och linda upp kabeln på kabelhållaren. fFäll in benen vid behov. 6.3a Transporthjul Maskinen har transporthjul för att kunna trans- porteras korta avstånd. fTa tag i maskinens greppområde [1-13] och dra den till önskad plats.

6.4 Start/avstängning

L Eftersom motorn har så hög effekt rekom- menderar vi en 16 A-säkring. fStarta: Tryck på den gröna strömbryta- ren [1-2]. Den röda knappen är avstängning- en. 7 Inställningar på maskinen

VARNING! Olycksrisk, elstötar fDra alltid ut nätkontakten ur eluttaget före alla arbeten.

Maskinen har en fullvågselektronik med följan- de egenskaper: Mjukstart Den elektroniskt reglerade mjukstarten gör att maskinen startar mjukt. Varvtalsreglering Varvtalet kan ställas in steglöst (endast CS 70 EBG, CS 70 EG (110 V)) mellan 2.000 och

4.200 v/min med ratten [2-1]. På så sätt kan såg-

[v/min] 1 ~ 2.000 4 ~ 3.300 2 ~ 2.400 5 ~ 3.800 3 ~ 2.800 6 ~ 4.200 Det förvalda motorvarvtalet hålls elektroniskt konstant. Då hålls såghastigheten konstant även under belastning. Överbelastningsskydd Vid extrem överbelastning reduceras strömtill- förseln till maskinen. Om motorn blockeras till- fälligt bryts strömmen helt. När belastningen sänkts eller maskinen stängts av är den klar att använda igen. Temperatursäkring Om motorvarvtalet blir för högt reduceras strömtillförseln och varvtalet. Maskinen går med minskad effekt för att motorfläkten ska kunna kyla den snabbt. När maskinen har sval- nat ökar varvtalet automatiskt igen. Broms (endast CS 70 EBG) När maskinen stängs av bromsas sågklingan av elektroniken i 3 sekunder tills den stannar. Omstartspärr Den inbyggda underspänningsutlösaren förhin- drar att maskinen startar av sig själv efter ett spänningsavbrott. Maskinen måste då kopplas till igen. 8 Användningsmöjligheter Maskinen kan användas som bordscirkelsåg eller kapcirkelsåg. 8a Bordscirkelsåg (bild 1) fÖppna först låset på sågen genom att vrida vredet [2-6] åt vänster. fDra sedan sågen framåt med samma vred [2-6]. fEfter några millimeter kan du trycka ner låsspaken [1-9]. fOm den glider bakåt ytterligare hakar låsspa- ken i dragstången och fixerar sågen mitt på bordet. Sågen är nu mitt på bordet och maskinen kan användas som bordscirkelsåg. 8b Kapcirkelsåg (bild 3) fÖppna låset på sågen genom att vrida vre- det [2-6] åt vänster. Nu kan det användas för att röra sågen fram och tillbaka för kapsnitt. Bakåtrörelsen stöds av en fjä- derkraft.97

8.1 Extrafötter [1-3]

Använd alltid extrafötterna tillsammans med en bordsförlängare, bordsbreddare eller ett juster- bord. fLossa skruven [1-4], sväng ut benet [1-3] tills det står på golvet och dra åt skruven [1-4] igen.

8.2 Montera tillbehörshållare

Se bild 13 och 14. fSe till att snäpplåsets delar hakar i korrekt i varandra när de enskilda delarna av hållaren sätts ihop. fKontrollera också att snäpplåsen sitter rätt i fästbyglarna på baksidan av tillbehörshålla- ren.

8.3 Längdsnitt med gering

För längdsnitt med gering ska vinkelanslaget sitta på höger sida av bordet.

8.4 Koppla till vid metallsågning

Anslut en jordfelsbrytare till sågen när du ska såga metall.

8.5 Försätta maskinen i inställningsläge

För att man ska kunna göra inställningar på ma- skinen måste den ställas i inställningsläge: Vid leveransen är sågen låst i viloläge. fLossa låset genom att vrida vredet [2-6] åt vänster och dra sågen framåt. fTryck på låsspaken [1-9]. Sågen låses i mittläget.

8.6 Ställa in såghöjd

För att ställa in såghöjden i inställningsläge steglöst från 0 till 70 mm: fVrid på såghöjdsinställningen [1-10]. L Snittet blir exakt när den inställda såghöjden är 2-5 mm större än arbetsobjektets tjock- lek.

8.7 Ställa in geringsvinkel

Sågklingan kan svängas mellan 0° och 45° i inställningsläget: fLossa vredet [2-4]. fStäll in geringsvinkeln med skalan [2-5] på det vridbara handtaget [2-3]. fDra åt vredet [2-4]. För exakta passningsarbeten (fasade inskär- ningar på kantlister) kan sågklingan svängas ut vardera 2° över de båda ändlägena. fHåll då knappen [2-2] intryckt i ändläget. Nu kan sågklingan svängas -2° resp. 47° med vredet [2-3]. När man släpper knappen [2-2] är anslagen 0°- och 45° aktiva igen.

VARNING! Olycksrisk, elstötar fDra alltid ut nätkontakten ur eluttaget före alla arbeten.

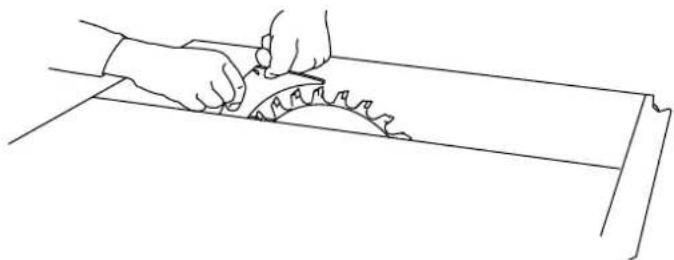

OBSERVERA Varmt och vasst verktyg Risk för personskador fBär arbetshandskar. Demontera sågklinga fAnvänd handskar när du byter verktyg, men inte när du sågar. fLås sågen i inställningsläget. fStäll in den största snedställningen och maxi- mala såghöjden. fLossa insatsens fastklämning med vre- det [5-1]. fSkjut klämplåten framåt. fLyft bordsinsatsen [1-7] genom att ta tag un- der den bak och lyft av den från bordet bakåt. fTa bort skyddskåpan (se kapitlet: Montera skyddskåpa). fTa ut insexnyckeln [5-3] ur hållaren på såg- klingans skydd [5-10]. fLossa låsen [5-9] med vredet och insexnyck- eln [5-3] och sväng sågklingans skydd [5-10] nedåt. fStick in insexnyckeln [5-3] i sågklingans fäst- skruv. fHåll spindelstoppet [5-2] (bakom sågklingan) intryckt och vrid sågaxeln med insexnyckeln tills spindelstoppet [5-2] hakar i och sågaxeln blockeras. L Sågklingans fästskruv har vänstergänga. fLossa genom att vrida sågklingans fästskruv kraftigt medurs och ta av spännflänsen och sågklingan.98 Montera sågklinga

VARNING! Risk för personskador fObservera rotationsriktningen när en ny klinga monteras: Rotationen på sågkling- an [5-4] måste stämma överens med maski- nens rotationsriktning, se pilarna på skydds- kåpan [5-10]. fSätt i den nya sågklingan. fSkruva fast klingan och flänsen på axeln med fästskruven. fVrid sågklingan för hand två varv för att kont- rollera att den kan röra sig fritt. fStäng skyddet [5-10] och montera skyddskå- pan, se kap. 6.2b. fSätt tillbaka insexnyckeln [5-3] i hållaren. fFör att lägga i bordsinsatsen [1-7] i bordet, sätt först i insatsens utstickande fjäderplåt [5-5] fram i bordsramen. Se då till att anliggningsy- tan är dammfri. fLägg i insatsen och skruva fast den med fast- klämningen och vredet [5-1].

8.9 Ställa in klyvkniv

fStäll in klyvkniven [6-1] så att avståndet till sågklingans kuggkrans är 3 till 5 mm. fTa ut insexnyckeln [5-3] ur hållaren på såg- klingans skydd [5-10]. fSkruva ur skruven [6-3] med insexnyckeln och ta ut den tillsammans med klämstycket [6-2]. fNär båda skruvarna [7-3] har öppnats kan styrningen [7-2] förskjutas lodrätt för att stäl- la in avståndet mellan klyvkniven och såg- klingan. fEfter inställningen, montera tillbaka klyvkni- ven och klämstycket och dra åt alla skruvar.

Det medföljande anslaget kan, som visas på bild 3, monteras på alla sidor av maskinen. Anslaget har följande inställningsmöjligheter: Anslaget kan användas som längdanslag (bild 1) eller tväranslag resp. vinkelanslag (bild 3). Längdanslag: fLossa skruven [3-3] och lyft fixeringsstif- tet [3-4], ställ in vinkeln på 0° med skalan, haka i fixeringsstiftet och dra åt skruven [3-3]. fLossa skruven [3-2] och ställ in listen [3-1] så att pilen är inom det gröna området, se detal- jer [1-6]. Dra sedan åt skruven [3-2]. fSkjut in vinkelanslaget i bordets sidospår (detalj på bild 3). Skjut in det tills handtaget täcker det grönmarkerade området på sidan av bordet, se detalj [1-5]. Dra sedan åt skru- ven [3-5]. fLossa skruven [3-6], ställ in önskad snittbredd och dra åt skruven igen. Vinkelanslaget kan användas som högt eller lågt längdanslag. Då används listen [3-1] stående eller liggande. Det låga längdanslaget används för att undvika en kollision med sågklingans täckskydd, till exempel vid geringskapning med klingan svängd 45°. Tvär- och vinkelanslag: fSkjut in vinkelanslaget i spåret, se detalj på bild 3, och dra åt skruven [3-5]. fLossa skruven [3-3] och lyft fixeringsstif- tet [3-4], ställ in önskad vinkel på skalan (fix- eringsstiftet hakar i vid de vanligaste vinkelin- ställningarna) och dra åt skruven [3-3]. fLossa skruven [3-2], ställ in listen [3-1]så att den inte kommer åt snittet, och dra åt skru- ven [3-2]. Kontrollera att alla vred på vinkelanslaget är åtdragna innan du börjar såga. Vinke- lanslaget får endast användas i fast läge och inte för att skjuta på arbetsobjektet. När vinkelanslaget [11-3] inte används ska det fällas in i nolläget (bild 15) och förvaras i tillbehörshållaren [11-4] (bild 11).

VARNING! Olycksrisk, elstötar fDra alltid ut nätkontakten ur eluttaget före alla arbeten. ANMÄRKNING Såga inte lutande snitt med splitterskyddet. Demontera splitterskyddet efter användningen. fLossa vredet [5-1]. fSkjut klämplåten framåt. fLyft bordsinsatsen [1-7] bak och ta av den. fStäll in sågklingan på minsta såghöjden. fFäll ner det lilla skyddet [10-1].99 fSkjut splitterskyddet [10-3] i sidled ända in i hållaren [10-4]. fSätt i bordsinsatsen [1-7] och dra åt vre- det [5-1]. fKoppla till maskinen och flytta långsamt såg- klingan uppåt till den maximala såghöjden. På så sätt blir splitterskyddet insågat. För att det ska fungera perfekt ska den upphöjda de- len [10-2] av splitterskyddet sticka upp en aning (ca 0,3 mm) ovanför bordets yta. fFör att justera höjden på hållaren [10-4], lossa de båda skruvarna [10-5].

VARNING! Om man andas in damm kan det skada luft- vägarna! fAnslut alltid maskinen till en dammsugare. fAnvänd alltid andningsskydd vid dammal- strande arbeten. PRECISIO har två utsugsanslutningar: en övre utsugsanslutning [4-7] Ø 27 mm med bajonett- koppling och en undre utsugsanslutning [4-3] Ø 35 mm. För att hålla övre sugslangen i läge, sätt i slanghållaren [4-6] i klämlisten på sågbor- det. Utsugs-setet CS 70 AB [4-4] (ingår i leveran- sen med CS 70 EBG) för samman båda utsugs- anslutningarna så att en Festool-dammsugare med kopplingsrör Ø 50 mm kan anslutas.

8.13 Ställa in skalan

Ställ vid behov in skalan för en annan klingbredd med fästskruvarna.

8.14 Ställa in skyddskåpa

För att ställa in anslagen kan man haka i skydd- skåpan i det övre läget. fLås splitterskyddet [8-3] på sidan i övre läget med spärrklacken [8-2]. fLyft skyddskåpan till övre läget [8-4] och dra åt skruven [8-1]. fNär anslagen är inställda, lossa skruven [8-1] igen och haka av splitterskyddet [8-3] på si- dan. Anm.: Skyddskåpan och splitterskydd måste ligga fritt på bordsskivan (bild 9). fHäng skyddskåpan på tillbehörshållaren [11-4] när den inte används. 9 Arbeta med maskinen VARNING! Risk för personskador fFölj alla säkerhetsanvisningar när du arbetar med maskinen! fKontrollera att alla vred till anslaget och ma- skinen är åtdragna innan du börjar arbeta. fArbeta inte med för stora eller tunga arbetsob- jekt som kan skada verktyget. fArbeta av säkerhetsskäl ALDRIG utan att det övre täckskyddet [1-8] är monterat (förutom vid dolda spår). fStäll in måtten när maskinen står stilla. Ställ in övre skyddskåpan så att den ligger an på arbetsobjektet.

9.1 Användning som bordscirkelsåg

När den används för bordssågning är sågen fast och arbetsobjektet förflyttas. fDra sågen framåt. fLåt sågen glida bakåt långsamt. fEfter några millimeter kan du trycka ner låsspaken [1-9]. Fortsätter sågen att glida bakåt hakar låsspaken fast i dragstången och fixerar sågen i mitten av bordet (bordsågningsläge). 9.1a Längdsnitt fPlacera sågklingan i mitten av bordet, se kap. 9.1. fAnvänd vinkelanslaget som längdlinjal (bild 1) för att styra arbetsobjektet. fSnittbredden kan ställas in med hjälp av ska- lorna fFör fram arbetsobjektet för hand, men se till att armarna inte är mitt för sågklingans axel. fAnvänd påskjutstocken [11-2] för att föra arbetsobjektet förbi sågklingan. fNär påskjutstocken inte används ska den för- varas i tillbehörshållaren [11-4]. 9.1b Vinkelsnitt Vid vinkelsnitt ska sågklingans geringsvinkel ställas in, se kap. 8.7. 9.1c Dolda spår När täckskyddet är borttaget kan man ställa klyvkniven i två spärrlägen genom att dra kraf-100 tigt. Klyvkniven används i övre spärrläget vid all sågning, förutom för dolda spår. Före arbetet fTa av övre täckskyddet [6-4]. fStäll klyvkniven [6-1] i nedre spärrläget ge- nom att trycka ner den med kraft. Såga dolda spår För dolda spår måste man vara extra noga med att styra verktyget korrekt. Tryck därför arbets- objektet stadigt mot bordet. Såga i rätt ordning så att den redan sågade sidan av arbetsobjektet inte blir anslagssida (risk för rekyl). Falsar fStäll in sågdjup och anslag för falsens första sida. fSåga första snittet genom att styra arbetsob- jektet för hand. Armarna får inte vara i såg- klingans axel. fAnvänd påskjutstocken [11-2] för att föra ar- betsobjektet förbi klingan. fVänd på arbetsobjektet. fStäll in sågdjup och anslag för falsens andra sida. fSåga det andra snittet för falsen. fAnvänd påskjutstocken [11-2] för att föra ar- betsobjektet förbi klingan. Falsar på arbetsobjekt ≤ 12 mm med kapcirkel- såg (med låst sågklinga) fAnvänd anslaget som tväranslag (bild 3). fFölj anvisningarna för tvärsnitt (se kap. 9.2a) Använd ALDRIG den korta sidan av ansla- get som längdanslag när du falsar. Noter fStäll in sågdjupet på klingan. fAnvänd anslaget som styrning. fStyr arbetsobjektet för hand, armarna får inte vara i klingans axel. fAnvänd påskjutstocken [11-2] för att föra ar- betsobjektet förbi klingan. fUpprepa proceduren tills noten har önskat djup. Efter arbetet fNär de dolda spåren är klara, ställ tillbaka klyvkniven [6-1] i det övre läget och montera tillbaka täckskyddet [6-4]. Komplicerad dold sågning fExempelvis sänksågning, kapning genom vändning, notning och profilfräsning eller av- fasning är inte tillåtet. 9.1d Tryckkam ANMÄRKNING Använd en tryckkam för dolda spår. Monte- ra tryckkammen på anslaget och bordet så att tryckkammen trycker fast arbetsobjektet mot bordsplattan under sågningen. Tryckkammen ingår inte i leveransen. 9.1e Längssågning med lutning fAnvänd endast det vänstra anslaget vid längs- sågning med lutning i material med kantlängd ≤ 150 mm. Det ger mer utrymme mellan an- slaget och sågklingan.

9.2 Användning som kapcirkelsåg

9.2a Tvärsnitt fPlacera sågklingan i bakre läget på bordet, se kap. 8b. fAnvänd vinkelanslaget som tvärlinjal eller vin- kellinjal (bild 3) för att lägga an och hålla fast arbetsobjektet. I spåret [3-8] kan man fästa skruvtvingar (ingår inte leveransen) för fast- hållning av arbetsobjektet. Såga snittet: fÖppna först låset på sågen genom att vrida vredet [2-6] åt vänster. fDra sågen framåt med samma vred [2-6]. fFör tillbaka sågen ända till utgångsläget efter snittet innan du tar ut arbetsobjektet ur vinke- lanslaget. Anmärkning: För att inställningsreglagen på så- gen ska vara lätta att komma åt kan man låsa101 P R E C I S I O -

sågen i mittläget genom att trycka ner låsspa- ken [1-9]. Man låser upp igen genom att vrida vredet [2-6] åt vänster. 9.2b Vinkelsnitt Vid vinkelsnitt ska sågklingans geringsvinkel ställas in, se kap. 8.7, vinkelanslaget ska sitta på bordets högra sida. Vid geringssnitt ska vinkelanslaget ställas in, se kap. 8.10. 9.3. Påskjutstock När påskjutstocken [11-2] inte används ska den förvaras i tillbehörshållaren [11-4]. 10 Underhåll och skötsel

VARNING! Olycksrisk, elstötar fDra alltid ur nätkontakten innan du stäl- ler in, underhåller eller reparerar något. fAllt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder. fSkadade skyddsanordningar och delar måste repareras eller bytas ut enligt föreskrift av en auktoriserad verkstad, såvida inget annat anges i bruksanvisningen. Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service EKAT

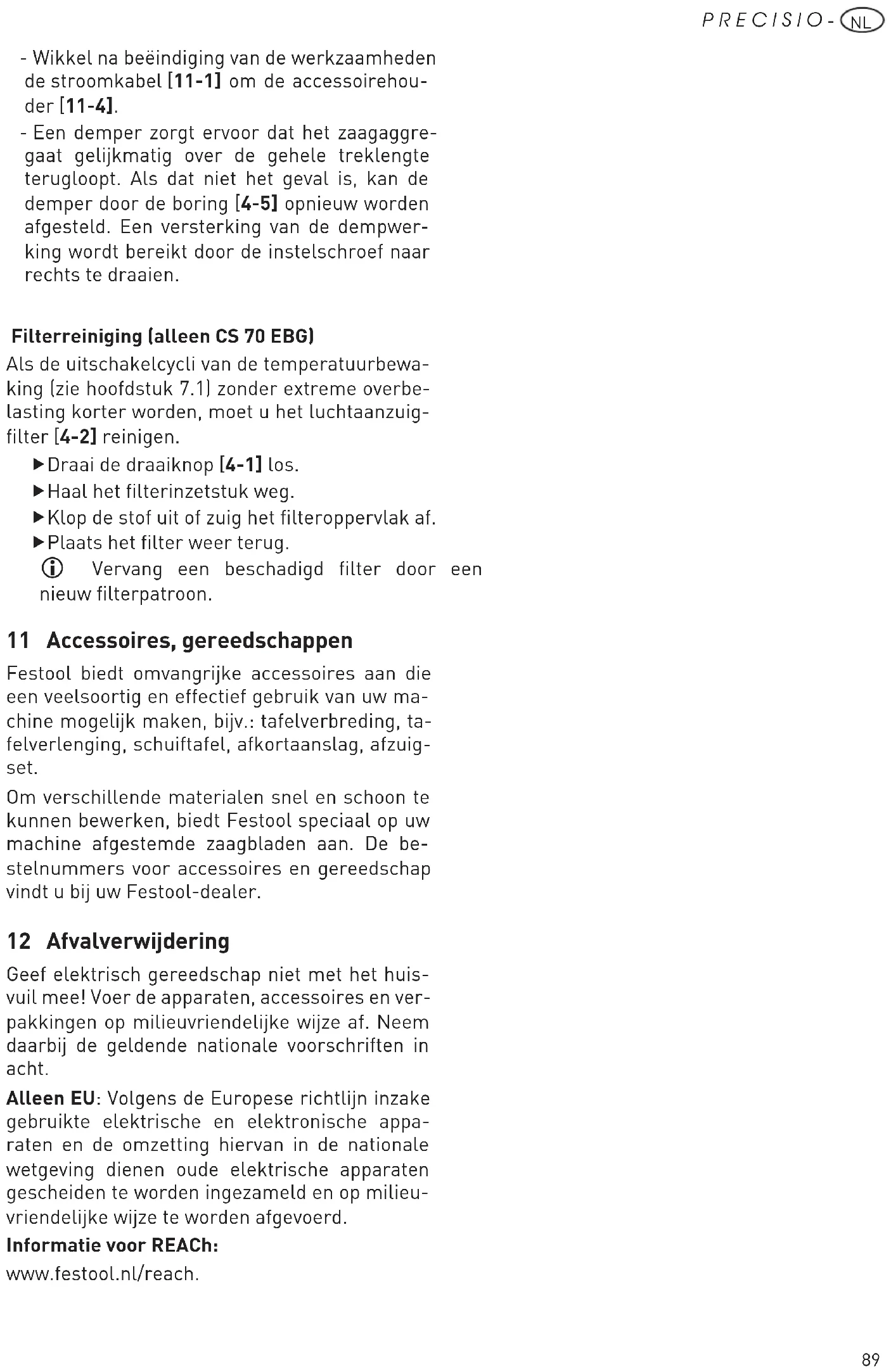

Använd bara Festools originalreservde- lar! Artikelnr på: www.festool.se/service Maskinen är utrustad med självfrånkopplande specialkolborstar. Om de är utnötta bryts ström- men automatiskt och maskinen stängs av. Underhåll maskinen regelbundet för att säker- ställa att den fungerar felfritt: - Ta bort dammavlagringar med dammsugare. - Håll styrstängerna rena och smörj dem med fett regelbundet. - Håll kugghjulen bakom det vridbara handta- get [2-3] rena. - Är bordsinsatsen [1-7] sliten eller skadad ska den bytas ut. - Om utsugskanalen till undre skyddskåpan sätts igen av träflisor kan man åtgärda det genom att lossa på vredet [5-8], öppna luck- an [5-6] ca 8 mm och ta bort tilltäppningen. - Om det är mycket tilltäppt eller om kaprester kilats fast kan man öppna låsen [5-7] med en insexnyckel så att luckan [5-6] kan öppnas helt. Stäng luckan igen före driftstarten. - Linda upp nätkabeln [11-1] på tillbehörshålla- ren [11-4] efter arbetet. - En dämpare gör att sågen går tillbaka med en jämn rörelse över hela skärlängden. Gör den inte det kan dämparen justeras med hå- let [4-5]. Dämparens verkan förstärks om man vrider inställningsskruven åt höger. Filterrengöring (endast CS 70 EBG) När temperaturövervakningens frånkopplings- cykler (se kap. 7.1) blir kortare utan någon ex- trem överbelastning måste luftinsugningsfil- tret [4-2] rengöras. fLossa på vredet [4-1]. fTa ut filterinsatsen. fKnacka ur dammet eller dammsug filterytan. fSätt tillbaka filtret igen. L Sätt i en ny filterpatron om filtret är skadat. 11 Tillbehör, verktyg Festool har omfattande tillbehör som gör att du kan använda din maskin oftare och mer effektivt, t.ex.: bordsbreddare, bordsförlängare, juster- bord, kapanslag, utsugs-set. För att du ska kunna bearbeta olika material snabbt och exakt erbjuder Festool sågklingor som är speciellt anpassade för din maskin. Ar- tikelnummer för tillbehör och verktyg hittar du hos Festool. 12 Avfallshantering Kasta inte elverktyg i hushållsavfallet! Lämna maskiner, tillbehör och förpackningar till åter- vinning. Följ gällande nationella föreskrifter. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till na- tionell lagstiftning måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt. Information om REACh: www.festool.com/reach. P R E C I S I O - S102 Mainitut kuvat ovat käyttöohjekirjan alussa. 1 Symbolit Varoitus yleisestä vaarasta Sähköiskuvaara Käytä kuulosuojaimia! Käytä pölysuojainta! Käytä työkäsineitä! Käytä suojalaseja! Lue ohjeet/huomautukset! Suojausluokka II MMC-elektroniikka Multi-Material-Control Pölyn imurointi Ei saa hävittää talousjätteen mukana Kädensija Sahanterän pyörintäsuunta
