KÄYTTÖOHJE PRECISIO CS 70 EG FESTOOL

EY-standardinmukaisuusvakuutus. Va- kuutamme yksinvastuullisina, etta tuote on seu- raavien standardien ja normatiivisten ohjeiden mukainen:

Sahanterän mitat a ... Halkaisija b ... Maks.sahaussyvyys c ... Kiinnitysreikä d ... Halkaisupuukon paksuus STOP Sähködynaaminen pysäytysjarru Puu Laminoidut puulevyt Eternit-kuitusementtilevy Alumiini 2 Tekniset tiedot Sahauskorkeus 90°/45° kulmalla 0-70 mm/ 0-48 mm Kallistus -2°-47° Maks. vetopituus 330 mm Sahanterä 225 x 30 x 2,6 mm Kiinnitysreikä 30 mm Terän rungon vahvuus < 2,2 mm Tyhjäkäyntikierrosluku: CS 70 EBG, CS 70 EG (GB 110 V) säädettävä 2000-4200 min

CS 70 EG (GB 110 V) 1300 W Pöydän mitat (p x l) 690 x 500 mm Pöydän korkeus aukitaitettuna 900 mm Pöydän korkeus kokoontaitettuna 375 mm Paino EPTA-Procedure 01:2014 -ohjeen mukaan 38,0 kg Käytettävät sahanterät Erilaisilla materiaaleille suositellut sahanerät voit katsoa tuoteoppaasta tai nettiosoitteesta www.festool.fi/huolto. Sirkkeli- ja vetokatkaisusaha

• 1 Symbolit p. 103
• 2 Tekniset tiedot p. 103
• 3 Laitteen osat p. 104
• 4 Määräystenmukainen käyttö p. 104
• 5 Turvallisuusohjeet p. 104
• 6 Pystyttäminen, käyttöönotto p. 108
• 7 Koneessa tehtävät asetukset p. 109
• 8 Käyttömahdollisuudet p. 109
• 9 Työskentely koneen kanssa p. 112
• 10 Huolto ja hoito p. 114
• 11 Tarvikkeet, terät p. 115
• 12 Jätteiden hävittäminen FIN103 P R E C I S I O - FIN 3 Laitteen osat Mainitut kuvat ovat tämän käyttöohjekirjan alus- sa. [1-1] Taittojalat [1-2] Käynnistys-/sammutuskytkin [1-3] Lisäjalat [1-4] Kiristysruuvit [1-5] Ohjaimen kohdistusmerkki [1-6] Ohjainviivaimen kohdistusmerkki [1-7] Pöydän sisäosa [1-8] Suojus [1-9] Lukitusvipu [1-10] Sahauskorkeuden säätö [1-11] Taittojalkojen säätönupit [1-12] Päätytulppa [1-13] Kädensija 4 Määräystenmukainen käyttö PRECISIO on mukana kuljetettava sähkötyökalu, joka on tarkoitettu puun, muovin, puulevyjen ja puunkaltaisten materiaalien sahaukseen. Festoolin tarjoamien alumiinille tarkoitettujen erikoissahanterien avulla koneita voi käyttää myös alumiinin sahaustöihin. Asbestipitoisia materiaaleja ei saa sahata. Ohjeiden vastaisesta käytöstä aiheutu- neista vahingoista ja tapaturmista vas- taa työkalun käyttäjä. 5 Turvallisuusohjeet p. 115

5.1 Yleiset turvallisuusohjeet

Varoitus! Lue kaikki turva- ja käyt- töohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö- kalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkö- työkaluja (ilman verkkojohtoa).

5.2 Pöytäpyörösahoja koskevat turvallisuus-

ohjeet Suojuksia koskevat turvallisuusohjeet a. Pidä suojukset aina asennettuina. Suojuksien täytyy olla toimintavarmassa kunnossa ja oikein paikoillaan. Löystyneet, vaurioituneet tai huonosti toimivat suojukset täytyy korjata tai vaihtaa. b. Käytä katkaisusahauksessa aina sahanterän suojusta ja halkaisuveistä. Katkaisusahauk- sissa, joissa sahanterä kulkee koko työkap- paleen läpi, suojus ja muut suojavarusteet vähentävät loukkaantumisvaaraa. c. Kiinnitä suojukset välittömästi takaisin, kun olet saanut suojuksen ja/tai halkaisuveitsen irrottamista vaativat työt valmiiksi (esim. huultaminen, lovisahaukset tai katkaisu työ- kappaleen molempien puolien sahauksella. Suojus ja halkaisuveitsi vähentävät loukkaan- tumisvaaraa. d. Varmista ennen sähkötyökalun käynnis- tämistä, ettei sahanterä kosketa suojusta, halkaisuveistä eikä työkappaletta. Onnet- tomuusvaara, jos sahanterä koskettaa niitä vahingossa. e. Säädä halkaisuveitsi näiden käyttöohjeiden neuvojen mukaan. Väärä etäisyys, asento ja suunta voi aiheuttaa sen, ettei halkaisuveitsi pysty estämään kunnolla takaiskua. f. Halkaisuveitsen on toimiakseen kosketet- tava työkappaletta. Jos työkappale on liian lyhyt halkaisuveitsen koskettamiseksi, tällöin halkaisuveitsi ei voi toimia. Tässä tapauksessa takaiskua ei saada estettyä. g. Käytä halkaisuveitselle sopivaa sahanterää. Jotta halkaisuveitsi toimisi oikein, sahanterän halkaisijan täytyy sopia kyseiselle halkaisu- veitselle, sahanterän terärungon on oltava halkaisuveistä ohuempi ja hammasleveyden on oltava halkaisuveitsen paksuutta suurempi. Sahausta koskevat turvallisuusohjeet

Vaara! Älä vie sormia ja käsiä sahante- rän lähelle tai sahausalueelle. Hetken- kin epähuomio tai otteen luiskahtaminen voi ohjata kätesi sahanterää vasten ja aiheuttaa vakavia vammoja. b. Ohjaa työkappaletta vain sahanterän pyörin- täsuuntaa vastaan. Jos syötät työkappaleen pöydän päällä sahanterän pyörintäsuuntaan, tällöin saha saattaa vetää työkappaleen ja kätesi sahanterää vasten. c. Älä missään tapauksessa käytä pitkittäis- sahauksissa jiiriohjainta työkappaleen syöttöön. Älä missään tapauksessa käytä jiiriohjaimella tehtävissä poikittaissahauk-104 sissa lisäksi sivuohjainta pituussäätöön. Työkappaleen samanaikainen ohjaus sivuoh- jaimen ja jiiriohjaimen kanssa lisää sahanterä jumittumisvaaraa ja takaiskuvaaraa. d. Suuntaa pitkittäissahauksissa työkappa- leeseen kohdistamasi työntövoima aina ohjainkiskon ja sahanterän väliin. Käytä työntöpalikkaa, kun ohjainkiskon ja sahan- terän keskinäinen väli on alle 150 mm, ja työntöpalaa, jos väli on alle 50 mm. Nämä apuvälineet varmistavat, että kätesi pysyy turvallisella etäisyydellä sahanterästä. e. Käytä vain mukana toimitettua alkuperäistä työntöpalikkaa tai valmistajan ohjeiden mu- kaan tehtyä työntöpalikkaa. Työntöpalikka varmistaa riittävän etäisyyden käden ja sa- hanterän välillä. f. Älä missään tapauksessa käytä vaurioitunut- ta tai sahan leikkaamaa työntöpalikkaa. Vau- rioitunut työntöpalikka voi katketa ja aiheuttaa käden joutumisen sahanterää vasten. g. Älä sahaa "vapaakätisesti". Käytä aina si- vuohjainta tai jiiriohjainta työkappaleen asettamiseen ja ohjaamiseen. "Vapaakätinen sahaus" tarkoittaa, että työkappaletta tuetaan tai ohjataan käsin ilman sivuohjainta tai jiirioh- jainta. Vapaakätinen sahaus johtaa suuntavir- heisiin, terän jumittumiseen ja takaiskuun. h. Älä missään tapauksessa kosketa työkap- paletta pyörivän terän ympärillä tai sen yli. Työkappaleeseen kurkottaminen voi johtaa pyörivän sahanterän tahattomaan kosketta- miseen.

i. Tue pitkät ja/tai leveät työkappaleet pöydän

takana ja/tai sivuilla niin, että ne pysyvät vaakasuorassa asennossa. Pitkät ja/tai leveät työkappaleet taipuvat herkästi pöydän reu- noissa; tämä johtaa hallinnan menettämiseen, sahanterän jumittumiseen ja takaiskuun. j. Syötä työkappale tasaisesti. Älä taivuta tai käännä työkappaletta. Jos sahanterä jumit- tuu, sammuta sähkötyökalu välittömästi, ir- rota pistotulppa pistorasiasta ja poista jumit- tumisen aiheuttaja. Sahanterän jumittuminen työkappaleen takia voi johtaa takaiskuun tai moottorin pysähtymiseen. k. Älä poista sahattuja paloja sahan käydessä. Sahatut palat voivat jumittua sahanterän ja ohjainkiskon väliin tai teräsuojaan. Tällöin ne saattavat vetää sormesi sahanterää vasten, kun yrität poistaa niitä. Sammuta saha ja odota, kunnes sahanterä on pysähtynyt. Poista sahatut palat vasta sen jälkeen. l. Käytä ohuiden (alle 2 mm) työkappaleiden pitkittäissahauksissa lisäsivuohjainta, joka koskettaa pöydän pintaa. Ohuet työkappaleet saattavat kiilautua sivuohjaimen väliin ja joh- taa takaiskuun. Takaisku - aiheuttajat ja vastaavat turvallisuus- ohjeet Takaisku on työkappaleen äkillinen reaktio, jonka voi aiheuttaa jumittuva sahanterä, työkappaleen sahaaminen vinoon sahanterään nähden tai sa- hanterän ja sivuohjaimen tai muun kiinteän osan väliin jumittuva työkappaleen pala. Useimmissa takaiskuissa sahanterän takaosa tarttuu työkappaleeseen, jolloin työkappale nou- see ylös pöydästä ja sinkoutuu käyttäjän suuntaan. Takaisku aiheutuu sirkkelin väärästä tai epäasian- mukaisesta käytöstä. Se voidaan estää sopivalla varotoimenpiteillä, kuten seuraavana on kuvattu. a. Älä missään tapauksessa seiso samalla lin- jalla sahanterän kanssa. Seiso aina sahan- terän sillä puolella, jolla myös ohjainkisko sijaitsee. Takaiskussa työkappale saattaa sinkoutua suurella nopeudella ihmisiä kohti, jotka oleskelevat edessä ja samalla linjalla sahanterän kanssa. b. Älä missään tapauksessa vedä tai tue työ- kappaletta sahanterän päällä tai takana. Sahanterän tahattoman koskettamisen vaara. Takaisku voi johtaa siihen, että sormesi tem- pautuvat sahanterää vasten. c. Älä missään tapauksessa pidä ja paina irtisa- hattavaa palaa pyörivää sahanterää vasten. Irtisahattavan palan painaminen sahanterää vasten johtaa jumittumiseen ja takaiskuun. d. Kohdista ohjainkisko yhdensuuntaiseksi sahanterän kanssa. Väärin kohdistettu ohjain- kisko painaa työkappaletta sahanterää vasten ja johtaa takaiskuun. e. Käytä piilosahauksissa (esim. huullosten leikkaus, urien sahaus tai työkappaleen katkaisu molemmilta puolilta sahaamalla) puristuskampaa, jolla saat ohjattua työ- kappaleen pöytää ja ohjainkiskoa vasten. Puristuskamman avulla pystyt hallitsemaan työkappaletta paremmin takaiskutilanteessa.105 P R E C I S I O - FIN f. Ole erityisen varovainen, kun sahaat toisiinsa kiinnitettyjen työkappaleiden piilossa olevien liitoskohtia. Kappaleeseen uppoava saha voi koskettaa osia, jotka saattavat johtaa takais- kuun. g. Tue suuret levyt, jotta saat vähennettyä jumittuvan sahanterän aiheuttamaa takais- kuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea kaikilta pöydän ylittäviltä alueiltaan. h. Ole erityisen varovainen sahatessasi työkap- paleita, jotka ovat taipuneita, kuhmuraisia tai käyriä tai joissa ei ole suoraa reunaa, jonka avulla niitä voisi ohjata jiiriohjainta tai ohjain- kiskoa pitkin. Taipunut, kuhmurainen tai käyrä työkappale on epävakaa ja johtaa sahanterän ohjautumiseen vinoon sahausurassa, jumittu- miseen ja takaiskuun.

i. Älä missään tapauksessa sahaa työkappalei-

ta, jotka on pinottu päällekkäin tai peräkkäin. Sahanterä voi tarrautua yhteen tai useampaan osaan ja aiheuttaa takaiskun. j. Kun haluat käynnistää uudelleen sahan, jonka terä on edelleen työkappaleessa, keskitä sahanterä sahausurassa niin, että sahanterän hampaat eivät ole lukittuneet työkappaleeseen. Jos sahanterä on jumissa, terä voi nostaa työkappaleen ylös ja aiheuttaa takaiskun, kun saha käynnistetään uudelleen. k. Pidä sahanterä puhtaana ja terävänä ja varmista hampaiden riittävä haritus. Älä missään tapauksessa käytä vääntyneitä sahanteriä tai teriä, joissa on halkeilleita tai murtuneita hampaita. Terävät ja oikein haritetut sahanterät vähentävät jumittumisen, lukittumisen ja takaiskun vaaraa. Pöytäpyörösahojen käyttöä koskevat turvalli- suusohjeet a. Sammuta sirkkeli ja irrota pistotulppa pisto- rasiasta, ennen kuin poistat pöydän sisäosan, vaihdat sahanterän, säädät halkaisuveitsen, säädät teräsuojan tai jätät koneen ilman val- vontaa. Varotoimenpiteet auttavat välttämään onnettomuuksia. b. Älä missään tapauksessa jätä sirkkeliä val- vomatta päälle. Sammuta sähkötyökalu ja poistu sen luota vasta moottorin ja terän py- sähdyttyä. Valvomatta toimiva saha on erittäin vaarallinen. c. Asenna sirkkeli paikkaan, joka on tasainen ja hyvin valaistu. Asennuspaikalla täytyy voida seisoa tukevasti ja hyvässä tasapainossa. Asennuspaikalla on oltava riittävän paljon tilaa työkappaleiden käsittelyyn. Epäjärjes- tys, huonosti valaistut työskentelytilat sekä epätasaiset ja liukkaat lattiat voivat johtaa onnettomuuksiin. d. Poista purut ja lastut säännöllisin väliajoin pöydän alta ja/tai pölynimurista. Sahanpuru on palonarkaa ja voi syttyä itsestään. e. Varmista sirkkeli paikalleen. Varmistamaton sirkkeli voi siirtyä paikaltaan tai kaatua. f. Poista säätötyökalut, puujätteet yms. sirkke- lin luota ennen sahan käynnistämistä. Vino sahausura tai mahdollinen jumittuminen voi aiheuttaa vaaraa. g. Käytä aina oikean kokoisia ja sopivalla kiin- nitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetyk- seen. h. Älä missään tapauksessa käytä vaurioitunei- ta tai virheellisiä sahanterän asennusosia (esim. laipat, aluslevyt, ruuvit tai mutterit). Tämä sahanterän asennustarvike on suunni- teltu nimenomaisesti tälle sahalle. Se varmis- taa sahan turvallisen käytön ja optimaalisen suorituskyvyn.

i. Älä missään tapauksessa seiso sirkkelin

päällä tai käytä sitä jakkarana. Vakavien ta- paturmien vaara, jos sähkötyökalu kaatuu tai jos kosketat vahingossa sahanterää. j. Varmista, että sahanterä on asennettu oi- keaan pyörintäsuuntaan. Älä käytä hioma- laikkoja tai teräsharjoja sirkkelin kanssa. Sahanterän virheellinen asennus tai käyttö- suositusten vastaisten tarvikkeiden käyttö voi johtaa vakaviin tapaturmiin.

5.3 Konekohtaiset turvallisuusohjeet

- Sahassa saa käyttää vain EN 847-1 mukaisia teriä. - Niitä ovat myös valmistajan tässä käyttöohjekir- jassa suosittelemat sahanterät. - Sahassa saa käyttää vain seuraavien tietojen mukaisia sahanteriä: sahanterän halkaisija 225 mm; sahausuran leveys 2,5 mm, kiinni- tysreikä 30 mm; terärungon paksuus maks. 2,2 mm; soveltuu maks. 4200 min

kierroslu- vulle.106 - Runsasseosteisesta pikateräksestä (HSS-teräs) valmistettuja sahanteriä ei saa käyttää. - Sahausuran leveyden täytyy olla suurempi ja terärungon paksuuden pienempi kuin halkai- suveitsen paksuus, joka on 2,2 mm. - Terän täytyy soveltua sahattavalle materiaalille. - Vääntyneitä, halkeilleita, tylsiä tai viallisia sa- hanteriä ei saa käyttää. - Terän asennuksessa on varmistettava, että ki- ristys tehdään terän navan tai kiinnityspinnan kohdalta, ja että hampaat eivät kosketa toisiinsa tai kiinnitysosiin. - Kiinnitysruuvit ja -mutterit tulee kiristää sopi- van avaimen kanssa valmistajan ilmoittamaan kiristystiukkuuteen. - Kiinnityspinnat on pidettävä puhtaina liasta, rasvasta, öljystä ja vedestä. - Kiinnitysruuvit on kiristettävä valmistajan an- taminen ohjeiden mukaan. - Avaimen pidentäminen jatko-osalla tai liitoksen kiristys vasaralla iskemällä on kiellettyä. - Teriä täytyy kuljettaa ja säilyttää sopivassa ko- telossa. - Konetta saa käyttää vain, kun kaikki suojukset ovat oikeilla paikoillaan ja kone on hyvässä kun- nossa ja huollettu asiaankuuluvasti. - Vaihda loppuunkulunut tai vaurioitunut pöytälevy välittömästi (esim. jos pöydässä on sahausuria). - Käyttöhenkilökunnalle on annettava tarvittava koneen käyttöä, säätöä ja ohjausta koskeva koulutus. - Havaituista koneen vioista (mukaan lukien suo- juksien ja terän viat) on ilmoitettava välittömästi huoltohenkilökunnalle. Koneen saa ottaa uudel- leen käyttöön vasta vikojen korjauksen jälkeen.

Käytä soveltuvia henkilönsuojai- mia: Kuulovaurioilta suojaavat kuulo- suojaimet, suojalasit, terveydel- le haitalliselta pölyltä suojaava hengityssuojain, terien ja kar- keiden materiaalien käsittelyyn sopivat työkä- sineet. - Melun minimoimiseksi terän on oltava terävä ja kaikkien melusuojaimien (suojukset yms.) on oltava oikein paikoillaan. - Puun sahauksessa koneeseen on kytkettävä pölynimuri, joka vastaa EN 60335-2-69 mukaista pölyluokkaa M. - Pölyn leviämisen estämiseksi koneeseen on kytkettävä sopiva pölynimuri ja kaikkien pöly- suojaimien (imuhuuvat, yms.) täytyy olla oikein paikoillaan. - Älä käsittele asbestipitoisia materiaaleja. - Varmista huoneen tai työpisteen riittävän teho- kas valaistus. - Seiso sahattaessa tukevassa asennossa: - edessä käyttöpuolella; - rinta sahaan päin; - sahausuran vieressä. - Käytä mukana toimitettua työntöpalikkaa, jolla voit ohjata työkappaletta turvallisella etäisyy- dellä sahanterästä. - Käytä aina mukana toimitettua halkaisuveistä ja suojusta. Huomioi niiden oikea säätö käyttö- ohjeiden mukaan. Väärin säädetty halkaisuveitsi ja turvallisuuteen vaikuttavien osien (esimerkik- si suojukset) irrottaminen voi aiheuttaa vakavia vammoja. - Pitkät työkappaleet on tuettava sopivilla tuilla niin, että ne ovat vaakasuorassa. - Ennen terän vaihtoa sekä toimintahäiriöiden poistoa (esim. jumittuneiden puupalojen poisto) pistotulppa on irrotettava pistorasiasta. - Älä poista sahausjätteitä tai muita epäpuhtauk- sia sahausalueelta, kun moottori on käynnissä ja sahalaite ei ole vielä palannut lepoasentoon. - Jos sahanterä jumittuu, sammuta kone välittö- mästi ja irrota pistotulppa pistorasiasta. Poista vasta sen jälkeen kiinni juuttunut työkappale. - Huullosten ja urien leikkaaminen on sallittua vai sopivan suojuksen kanssa (esim. pöydän päällä oleva tunnelisuojus). - Jos työ edellyttää suojuksen irrottamista, asenna suojus ehdottomasti takaisin heti työn suorittamisen jälkeen, katso luku 6.2b - Pyörösahoja ei saa käyttää lovien leikkaamiseen (työkappaleen sisällä päättyvä ura). - Koneen kuljetuksen yhteydessä yläsuojuksen on peitettävä sahanterän yläosa. - Yläsuojusta ei saa käyttää kuljetuskahvana! - Kun työntöpalikkaa ei tarvita, säilytä sitä koneen tarvikepitimessä. - Käytä vain Festoolin alkuperäisiä tarvikkeita ja apuvälineitä. - Laitteessa ei saa käyttää vieraita apuvälineitä, kuten työntöpalikkaa, ohjaimia, yms. - Tarkasta ennen töiden aloittamista, että suojus ja murtosuoja toimivat esteettömästi ja ovat paikoillaan pöydän päällä. - Sahanterän ylikuumenemisen ja muovin sula- misen välttämiseksi säädä sahattavalle materi- aalille sopiva kierrosluku ja paina työkappaletta vain kevyesti terää vasten. - Kytke metallin leikkaukseen käytettävä saha päälle vikavirtasuojakytkimen välityksellä.107 P R E C I S I O - FIN - Tarkasta pistoke ja johto säännöllisesti ja anna valtuutetun huoltokorjaamon vaihtaa ne uu- siin, jos havaitset niissä vaurioita.

Standardin EN 62841 (katso EY-vaatimustenmu- kaisuusvakuutus) mukaan määritetyt meluarvot ovat tyypillisesti: Äänenpainetaso L

HUOMI Sahausmelu aiheuttaa kuulovaurioita. fKäytä kuulosuojaimia! - Ilmoitetut meluarvot on mitattu standardoidun tarkastusmenetelmän mukaan ja niitä voi käyttää työkalujen keskinäiseen vertailuun. - Ilmoitettuja meluarvoja voi käyttää myös melu- kuormituksen alustavaan arviointiin.

HUOMI Melupäästöt saattavat poiketa ilmoitetuista arvoista sähkötyökalun todellisessa käytössä sähkötyökalun käyttötavan ja varsinkin työs- tettävän työkappaleen laadun mukaan. fMääritä käyttäjän suojaksi varotoimenpiteet, jotka perustuvat arvioituun kuormitukseen todellisissa käyttöolosuhteissa. (Tässä tulee huomioida käyttöjakson kaikki vaiheet, esi- merkiksi ajat, jolloin sähkötyökalu on pois päältä, ja ajat, jolloin se on päällä mutta käy kuitenkin kuormittamatta.)

Kaikkien asiaankuuluvien rakennusalan mää- räysten noudattamisesta huolimatta koneen käytössä voi syntyä vaaratilanteita esim. seuraa- vista syistä: - Työkappaleista sinkoutuvat palat - Vaurioituneista teristä sinkoutuvat teräsirpaleet - Melupäästöt - Pölypäästöt 6 Pystyttäminen, käyttöönotto

VAROITUS Onnettomuusvaara, jos konetta käytetään kielletyllä jännitteellä tai taajuudella. fVirtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tietoja. fPohjois-Amerikassa saa käyttää vain sellai- sia Festool-koneita, joiden laitekilvessä il- moitettu jännite on 120 Volt. fTarkasta verkkojohto ja pistotulppa ennen laitteen jokaista käyttöä. Korjaukset saa suo- rittaa vain alalle erikoistunut huoltokorjaa- mo. fKäytä ulkotiloissa vain ulkokäyttöön hyväk- syttyjä pidennyskaapeleita ja kaapeliliittimiä.

6.1 Koneen pystyttäminen

Varmista, että koneen alla oleva lattia on tasai- nen, hyvässä kunnossa ja puhdas (ei esimerkiksi puruja ja puupaloja). L Koneen voi asentaa käyttökuntoon taittojal- kojen kanssa tai ilman niitä. fJalkojen aukitaittamiseksi: avaa neljä kierto- nuppia [1-11] rajoittimeen asti. fTaita jalat auki [1-1] ja kiristä kiertonu- pit [1-11]. Koneen tukevan asennon varmistamiseksi yhden jalan pituutta voi säätää päätytulp- paa [1-12] kiertämällä.

6.2 Ennen ensikäyttöä

6.2a Kahvanupin asentaminen fRuuvaa vasemmalle kiertämällä mukana toi- mitettu kiertonuppi [2-6] vetotankoon. 6.2b Suojuksen asentaminen (kuva 12) fPoista keltainen turvatarra [12-4]. fSäädä saha suurimmalle sahaussyvyydelle ja jiirikulmaksi 0°. fVedä veitsi [12-1] yläasentoon.

Ota suojuksesta kiinni [12-3] ja kierrä ruuvi [12-2] kokonaan irti.

Aseta suojus [12-3] halkaisupuu- kon [12-1] päälle. Ohjaa tällöin suojuk- sen [12-3] pitkittäistappi halkaisupuu- kon [12-1] uraan [12-6] ja työnnä ruuvi [12-2] halkaisupuukon [12-1] reiän [12-5] läpi.

Kiristä ruuvi [12-2].108 6.2c Kulmaohjaimen asennus fTyönnä kulmaohjaimen kädensija nolla-asen- toon (kuva 15). Kiristä ruuvi [3-6] (kuva 3) ja kiinnitä pöytään.

Pidä kuljetuksen yhteydessä sähkötyöka- lusta kiinni sivujen kädensijoista [1-13]. Älä missään tapauksessa kanna tai kul- jeta suojuksen varassa. fLukitse sahalaite nolla-asentoon. fPoista kaikki lisätarvikkeet sahasta ja kääri sähköjohto johtopitimeen. fTaita tarvittaessa jalat kokoon. 6.3a Kuljetuspyörät Kone on varustettu kuljetuspyörillä lyhyitä kulje- tusmatkoja varten. fOta työkalusta kiinni sen kädensijoista [1-13] ja vedä se haluamaasi kohtaan.

6.4 Kytkeminen päälle/pois

L Moottorin suuren suorituskyvyn takia suosit- telemme 16 A:n sulaketta. fPäällekytkentä: Paina vihreää käynnistyskyt- kintä [1-2]. Punainen painike on sammutus- kytkin. 7 Koneessa tehtävät asetukset

VAROITUS Onnettomuusvaara, sähköisku fEnnen koneeseen liittyviä töitä verkkopistoke on aina irrotettava pistorasiasta.

Kone on varustettu täysaaltoelektroniikalla, joka sisältää seuraavat ominaisuudet: Pehmeä käynnistyminen Elektronisesti ohjattu pehmeä käynnistyminen varmistaa koneen nykäisemättömän käynnis- tyksen. Kierrosluvun säätö Kierroslukua voi säätää (vain CS 70 EBG, CS 70 EG (110 V)) portaattomasti säätöpyöräl- lä [2-1] 2000 ja 4200 min

välillä. Siten voit sää- tää optimaalisen sahausnopeuden kullekin ma- teriaalille. # n

1 ~ 2000 4 ~ 3300 2 ~ 2400 5 ~ 3800 3 ~ 2800 6 ~ 4200 Elektroniikka pitää moottorin esivalitun kierros- luvun samana. Tällä tavoin sahausnopeus pysyy jatkuvasti tasaisena myös kuormituksessa. Ylikuormitussuojaus Koneen liiallisen ylikuormituksen yhteydessä virranvoimakkuutta alennetaan. Jos moottori lukittuu hetkeksi, virransyöttö katkaistaan koko- naan. Kuormituksen poiston tai toiminnan kat- kaisun jälkeen kone on taas käyttövalmis. Ylikuumenemissuojaus Jos moottorin lämpötila on liian korkea, virransyöt- töä ja kierroslukua alennetaan. Kone käy tällöin vain pienellä teholla, jotta se jäähtyy nopeasti moottori- tuuletuksen avulla. Moottorin jäähdyttyä kone kiih- tyy automaattisesti normaaliin nopeuteen. Jarru (vain CS 70 EBG) Sammutuksen jälkeen sahanterä jarrutetaan elektronisesti 3 sekunnin sisällä pysähdyksiin. Uudelleenkäynnistyssuoja Sisäänrakennettu uudelleenkäynnistyssuoja estää jatkuvalle käytölle kytketyn koneen auto- maattisen käynnistymisen jännitekatkoksen jäl- keen. Kone täytyy tässä tapauksessa kytkeä uudelleen päälle. 8 Käyttömahdollisuudet Konetta voi käyttää sirkkelinä tai vetokatkai- susahana. 8a Sirkkeli (kuva 1) fAvaa ensin sahan lukitus kiertämällä kierto- nuppia [2-6] vasemmalle. fVedä sen jälkeen samalla kiertonupilla [2-6] sahaa eteenpäin. fMuutaman millimetrin jälkeen voit painaa lukitusvivun [1-9] alas. fKun saha on liukunut lisää taaksepäin, lukitusvipu napsahtaa kiinni vetotankoon ja lu- kitsee sahan pöydän keskelle. Tämän jälkeen sahalaite on pöydän keskellä ja konetta voi käyttää sirkkelinä.109 P R E C I S I O - FIN 8b Vetokatkaisusaha (kuva 3) fAvaa sahan lukitus kiertämällä kiertonup- pia [2-6] vasemmalle. Tämän jälkeen voit liikuttaa sahalaitetta vetosa- hausta varten eteen- ja taaksepäin. Jousivoima helpottaa paluuliikettä.

Käytä lisäjalkoja aina pöydän jatkon, pöydän le- vennysosan tai liukupöydän yhteydessä. fAvaa ruuvi [1-4], käännä jalka [1-3] ulospäin lattiaan asti. Kiristä sen jälkeen ruuvi [1-4].

8.2 Tarvikepitimen asentaminen

Katso kuvat 13 ja 14. fVarmista molempien osien yhdistämisessä, että lukituskorvakkeet napsahtavat kunnolla toisiinsa kiinni. fTarkasta myös tarvikepitimen taustapuolen lukituskorvakkeiden oikea asento pidinsan- goissa.

8.3 Pituussuuntaiset jiirisahaukset

Pituussuuntaisia jiirisahauksia varten kulmaoh- jaimen tulee olla pöydän oikealla puolella.

8.4 Päällekytkentä metallin sahauksessa

Kytke metallin leikkaukseen käytettävä saha päälle vikavirtasuojakytkimen välityksellä.

8.5 Asetusasentoon siirtäminen

Koneen asetusten tekemiseksi saha täytyy siir- tää aina asetusasentoon: Toimituksen yhteydessä saha on lukittu lepo- asentoon. fAvaa lukitus kääntämällä kiertonuppia [2-6] vasemmalle ja vedä sahaa eteenpäin. fPaina lukitusvipua [1-9]. Saha on sen jälkeen lukittu keskiasentoon.

8.6 Sahauskorkeuden säätäminen

Kun haluat säätää sahauskorkeuden asetusa- sennossa portaattomasti 0 ja 70 mm välillä: fKäännä sahauskorkeuden säädintä [1-10]. L Tarkka sahaustulos saadaan säätämällä sa- hauskorkeus 2-5 mm korkeammaksi kuin työkappaleen paksuus.

8.7 Jiirikulman säätäminen

Sahanterää voi kallistaa asetusasennossa 0° ja 45° välillä: fAvaa kiertonuppi [2-4]. fSäädä jiirikulma asteikon [2-5] avulla kierto- kahvan [2-3] välityksellä. fSulje kiertonuppi [2-4]. Tarkkoja sovitustöitä varten (puskuliitosten ali- leikkaukset) sahanterää voi kallistaa 2° verran kummankin ääriasennon yli. fPidä sitä varten painiketta [2-2] painettuna ääriasennon kohdalla. Sahanterää voi kallistaa sen jälkeen kiertonu- pin [2-3] avulla maks. -2° tai 47°. Kun vapautat painikkeen [2-2], 0°- ja 45°-rajoittimet ovat jäl- keen aktivoituja.

8.8 Terän vaihtaminen

VAROITUS Onnettomuusvaara, sähköisku fEnnen koneeseen liittyviä töitä verkkopistoke on aina irrotettava pistorasiasta.

HUOMI Kuumentunut ja terävä terä Loukkaantumisvaara fKäytä työkäsineitä. Sahanterän irrottaminen fKäytä käsineitä työkalun vaihdossa, mutta ei sahaustyössä. fLukitse saha asetusasentoon. fSäädä maks. kaltevuus ja maks. sahauskor- keus. fAvaa kiertonupilla [5-1] sisäosan lukitus. fTyönnä lukituslevyä eteenpäin. fNosta takapäädyn alta pöydän sisäosa [1-7] ylös ja ota se takakautta pois pöydästä. fPoista suojus (katso luku: Suojuksen asenta- minen). fOta kuusiokoloavain [5-3] sahanterän suo- jan [5-10] pidikkeestä. fAvaa lukitukset [5-9] kääntönupilla ja kuu- siokoloavaimella [5-3] ja käännä sahanterän suojusta [5-10] alaspäin. fTyönnä kuusiokoloavain [5-3] sahanterän kiin- nitysruuviin. fPidä karajarrua [5-2] (sahanterän takana) painettuna ja kierrä kuusiokoloavaimen avulla saha-akselia, kunnes karajarru [5-2] lukittuu ja saha-akseli on lukittu paikalleen. L Sahanterän kiinnitysruuvi on vasenkierteinen.110 fAvaa sahanterän kiinnitysruuvi kääntämällä voimakkaasti myötäpäivään ja ota kiinnitys- laippa ja sahanterä pois. Sahanterän asentaminen VAROITUS Loukkaantumisvaara fHuomioi uuden sahanterän yhteydessä terän pyörintäsuunta: Sahanterän pyörintäsuun- nan [5-4] täytyy vastata koneen pyörintäsuun- taa, katso suojuksen nuolimerkintä [5-10]. fAsenna sahanterä. fRuuvaa sahanterä ja laippa kiinni saha-akse- liin sahanterän kiinnitysruuvilla. fPyöritä sahanterää kädellä kaksi kierrosta, jotta saat tarkistettua sen esteettömän liik- keen. fSulje sahanterän suoja [5-10] ja asenna suo- jus, katso luku 6.2b. fTyönnä kuusiokoloavain [5-3] takaisin pidik- keeseen. fKun haluat asentaa pöydän sisäosan [1-7] pöytään, asenna pöydän sisäosan ylituleva jou- silevy [5-5] ensin edestä pöydän kehykseen. Varmista tässä yhteydessä, että vastepinnat ovat pölyttömiä. fAsenna sisäosa ja ruuvaa se kiinni lukitsimen ja kiertonupin [5-1] kanssa.

8.9 Halkaisuveitsen säätäminen

fHalkaisuveitsi [6-1] tulee säätää niin, että se on 3-5 mm etäisyydellä sahanterän hammas- kehästä. fOta kuusiokoloavain [5-3] sahanterän suo- jan [5-10] pidikkeestä. fIrrota kuusiokoloavaimella ruuvi [6-3] ja ota se pois lukituskappaleen [6-2] kanssa. fKun olet avannut molemmat ruuvit [7-3], oh- jainkappaletta [7-2] voi siirtää pystysuuntaan halkaisuveitsen ja sahanterän keskinäisen vä- lin säätämiseksi. fAsenna säädön jälkeen halkaisuveitsi ja luki- tuskappale takaisin paikoilleen ja kiristä kaik- ki ruuvit.

Mukana toimitetun ohjaimen voi kiinnittää kuvan 3 mukaisesti koneen kaikille neljälle sivulle. Ohjain mahdollistaa seuraavat säätömahdolli- suudet: Ohjaimen voi asentaa pitkittäisohjaimeksi (kuva 1) tai poikittaisohjaimeksi/kulmaohjai- meksi (kuva 3). Pitkittäisohjain: fAvaa ruuvi [3-3] ja nosta lukitustappia [3-4], säädä kulma asteikon avulla 0°-asentoon, lu- kitse lukitustappi ja kiristä ruuvi [3-3]. fAvaa ruuvi [3-2] ja säädä lista [3-1] niin, että kolmikulmainen nuoli on vihreän tarrakentän sisäpuolella, katso suurennos [1-6]. Kiristä sen jälkeen ruuvi [3-2]. fTyönnä kulmaohjain pöydän sivu-uraan (ku- van 3 suurennos). Työnnä niin pitkälle, kunnes kulmaohjaimen kädensija peittää pöydän si- vun vihreällä merkityn kentän, katso suuren- nos [1-5]. Kiristä sen jälkeen ruuvi [3-5]. fAvaa ruuvi [3-6], säädä haluamasi sahausle- veys ja kiristä sen jälkeen ruuvi. Kulmaohjainta voi käyttää korkeana tai matalana pitkittäisohjaimena. Sitä varten rima [3-1] asete- taan syrjälleen tai lappeelleen. Matalaa pitkittäisohjainta käytetään estämään törmäys sahanterän suojukseen, esim. jiirisa- hauksissa 45° verran käännetyllä sahanterällä. Poikittais- ja kulmaohjain: fTyönnä kulmaohjain pöydän uraan, katso ku- van 3 suurennos, ja kiristä ruuvi [3-5]. fAvaa ruuvi [3-3] ja nosta lukitustappia [3-4], säädä haluamasi kulma asteikon avulla (lu- kitustappi napsahtaa kiinni yleisimpien kul- ma-asentojen kohdalla) ja kiristä ruuvi [3-3]. fAvaa ruuvi [3-2] ja säädä lista [3-1]niin, ettei se ylety sahaustasolle, ja kiristä ruuvi [3-2]. Varmista ennen töiden aloittamista, että olet kiristänyt kulmaohjaimen kaikki kiertonupit. Kulmaohjainta saa käyttää vain lukitussa asennossa ja sillä ei saa työntää työkappaletta. Kun kulmaohjainta [11-3] ei käytetä, taita se nolla-asentoon (kuva 15) ja aseta se tarvikepitimeen [11-4] (kuva 11).

VAROITUS Onnettomuusvaara, sähköisku fEnnen koneeseen liittyviä töitä verkkopistoke on aina irrotettava pistorasiasta.111 P R E C I S I O - FIN HUOMAUTUS Älä suorita murtosuojan kanssa viistosahauksia. Irrota murtosuoja käytön jälkeen. fAvaa kiertonuppi [5-1]. fTyönnä lukituslevyä eteenpäin. fNosta pöydän sisäosa [1-7] takakautta ylös ja ota se pois. fSäädä sahanterä min. sahauskorkeudelle. fTaita pieni suojus [10-1] alas. fTyönnä murtosuoja [10-3] sivukautta pidik- keen [10-4] vasteeseen asti. fAsenna pöydän sisäosa [1-7] ja sulje kierto- nuppi [5-1]. fKäynnistä kone ja liikuta sahanterää hitaasti ylöspäin maks. sahauskorkeuteen asti. Tämän myötä murtosuoja sahataan sopivaksi. Optimaalisen toiminnan varmistamiseksi mur- tosuojan korotetun osan [10-2] tulee olla hieman (n. 0,3 mm) pöydän pintaa ylempänä. fKun haluat säätää pidikkeen [10-4] korkeu- den, avaa molemmat ruuvit [10-5].

VAROITUS Älä hengitä pölyä, koska se voi vahingoittaa hengitysteitä! fKytke kone aina pölynpoistoon. fKäytä hengityssuojainta töissä, joissa syntyy pölyä. PRECISIO-sahassa on kaksi pölynpoistoliitän- tää: bajonettikiinnitteinen yläosan pölynpois- toliitäntä [4-7] Ø 27 mm:n letkulle ja alaosan pölynpoistoliitäntä [4-3] Ø 35 mm:n letkulle. Kytke ylemmän imuletkun ohjaamiseksi letkun- pidin [4-6] sahapöydän kiinnityslistaan. Pölynpoistosarja CS 70 AB [4-4] (mallissa CS 70 EBG kuuluu vakiovarustukseen) yhdis- tää molemmat imuletkut liitososaan, johon voit kytkeä Ø 50 mm:n imuliitännällä varustetun Festool-järjestelmäimurin.

Säädä asteikko kiinnitysruuvien kanssa tarv. eri sahanteräleveydelle.

8.14 Suojuksen säätäminen

Ohjaimien säätämiseksi suojuksen voi lukita ylä- asentoon. fLukitse sivulla oleva murtosuoja [8-3] lukitus- nokan [8-2] kanssa yläasentoon. fNosta suojus yläasentoon [8-4] ja kiristä ruu- vi [8-1]. fAvaa ohjaimien säädön jälkeen ruuvi [8-1] uudelleen ja vapauta sivulla oleva murtosuo- ja [8-3] lukituksesta. Huom.: Suojuksen ja murtosuojan täytyy olla vapaasti pöytälevyä vasten (kuva 9). fKun suojusta ei käytetä, ripusta se tarvikepiti- meen [11-4]. 9 Työskentely koneen kanssa VAROITUS Loukkaantumisvaara fNoudata koneen kanssa työskennellessäsi kaikkia turvallisuusohjeita! fVarmista ennen töiden aloittamista, että ohjai- men ja koneen kaikki kiertonupit on kiristetty pitävästi paikoilleen. fÄlä sahaa ylisuuria tai liian raskaita työkappa- leita, jotka voisivat vahingoittaa terää. fTurvallisuussyistä ÄLÄ MISSÄÄN TAPAUK- SESSA työskentele ilman asennettua yläsuo- justa [1-8] (paitsi piilosahauksissa). fSuorita mittojen asetukset, kun kone on sam- mutettu. Säädä yläsuojus niin, että se on työkappaletta vasten.

9.1 Käyttö sirkkelinä

Sirkkelikäytössä saha on kiinteästi paikallaan ja työkappaletta liikutetaan. fVedä sahaa eteenpäin. fAnna sahan liukua hitaasti taaksepäin. fMuutaman millimetrin jälkeen voit painaa lu- kitusvivun [1-9] alas. Kun saha on liukunut lisää taaksepäin, lukitus- vipu napsahtaa kiinni vetotankoon ja lukitsee sa- han pöydän keskelle (sirkkelisahausasento). 9.1a Pitkittäissahaus fSijoita sahanterä pöydän keskelle, katso luku 9.1. fKäytä kulmaohjainta pitkittäisohjaimena (kuva 1) työkappaleen ohjaamiseen. fAsteikkojen avulla voit säätää sahausleveyden fOhjaa työkappaletta kädellä, tällöin käsivarret eivät saa olla sahanterän akselilla. fKäytä työntöpalikkaa [11-2], jolla voit ohjata työkappaletta turvallisella etäisyydellä sahan- terästä.112 fKun et käytä työntöpalikkaa, aseta sen tarvi- kepitimeen [11-4]. 9.1b Kulmasahaus Kulmasahauksessa tulee säätää sahanterän jii- rikulma, katso luku 8.7. 9.1c Piilosahaukset Kun suojus on irrotettu, halkaisuveitsen voi sää- tää voimakkaalla vetoliikkeellä kahteen eri luki- tusasentoon. Halkaisuveistä käytetään kaikissa käyttökohteissa, piilosahauksia lukuun ottamat- ta, ylemmässä lukitusasennossa. Ennen töitä fOta yläsuojus [6-4] pois. fSäädä halkaisuveitsi [6-1] voimakkaasti alas- päin painamalla alempaa lukitusasentoon. Piilosahausten tekeminen Piilosahauksissa on erityisen tärkeää ohjata te- rää tarkasti. Paina tällöin työkappaletta tuke- vasti pöytää vasten. Valitse sahausjärjestys niin, että työkappaleen jo sahaamasi puoli ei ole vas- tepuoli (takaiskuvaara). Huulloksen tekeminen fSäädä huulloksen ensimmäisen puolen sa- haussyvyys ja rajoitin. fSuorita huulloksen ensimmäinen sahaus oh- jaamalla työkappaletta kädellä. Käsivarsia ei saa pitää sahanterän akselilla. fKäytä työntöpalikkaa [11-2], jolla voit ohjata työkappaletta turvallisella etäisyydellä sahan- terästä. fKäännä työkappale. fSäädä huulloksen toisen puolen sahaussyvyys ja rajoitin. fSuorita huulloksen toinen sahaus. fKäytä työntöpalikkaa [11-2], jolla voit ohjata työkappaletta turvallisella etäisyydellä sahan- terästä. Huulteiden sahaus vetokatkaisusahalla, kun työkappaleen koko ≤ 12 mm (lukitun sahante- rän kanssa) fKäytä ohjainta poikittaisohjaimena (kuva 3). fNoudata poikittaissahausta koskevia ohjeita (katso luku 9.2a). ÄLÄ MISSÄÄN TAPAUKSESSA käytä lyhyen puolen huulteiden sahauksissa ohjainta pitkittäisohjaimena. Urien sahaus fSäädä sahanterän sahaussyvyys. fKäytä ohjainta ohjauskiskona. fOhjaa työkappaletta kädellä, tällöin käsivarret eivät saa olla sahanterän akselilla. fKäytä työntöpalikkaa [11-2], jolla voit ohjata työkappaletta turvallisella etäisyydellä sahan- terästä. fToista työvaihe, kunnes ura on halutun syvyi- nen. Töiden jälkeen fSäädä piilosahausten jälkeen halkaisuveit- si [6-1] takaisin yläasentoon ja asenna suo- jus [6-4]. Monimutkaiset piilosahaukset fesim. upotussahaukset, työkappaletta kääntä- mällä tehtävä katkaisu sekä urien, profiilien ja kourujen jyrsintä on kiellettyä. 9.1d Painokampa HUOMAUTUS Käytä piilosahauksissa painokampaa. Asenna painokampa ohjaimen ja pöydän kohdalle niin, että painokampa puristaa työkappaletta sahauk- sen aikana tukevasti pöytälevyä vasten. Paino- kampa ei kuulu vakiovarustukseen. 9.1e Kallistetut pituussahaukset fKun teet kallistuksella tehtäviä pituussahauk- sia materiaaleihin, joiden reunanpituus on ≤ 150 mm, käytä vain vasenta ohjainta. Näin käytettävissä on enemmän tilaa ohjaimen ja sahanterän välissä.113 P R E C I S I O - FIN

9.2 Käyttö vetokatkaisusahana

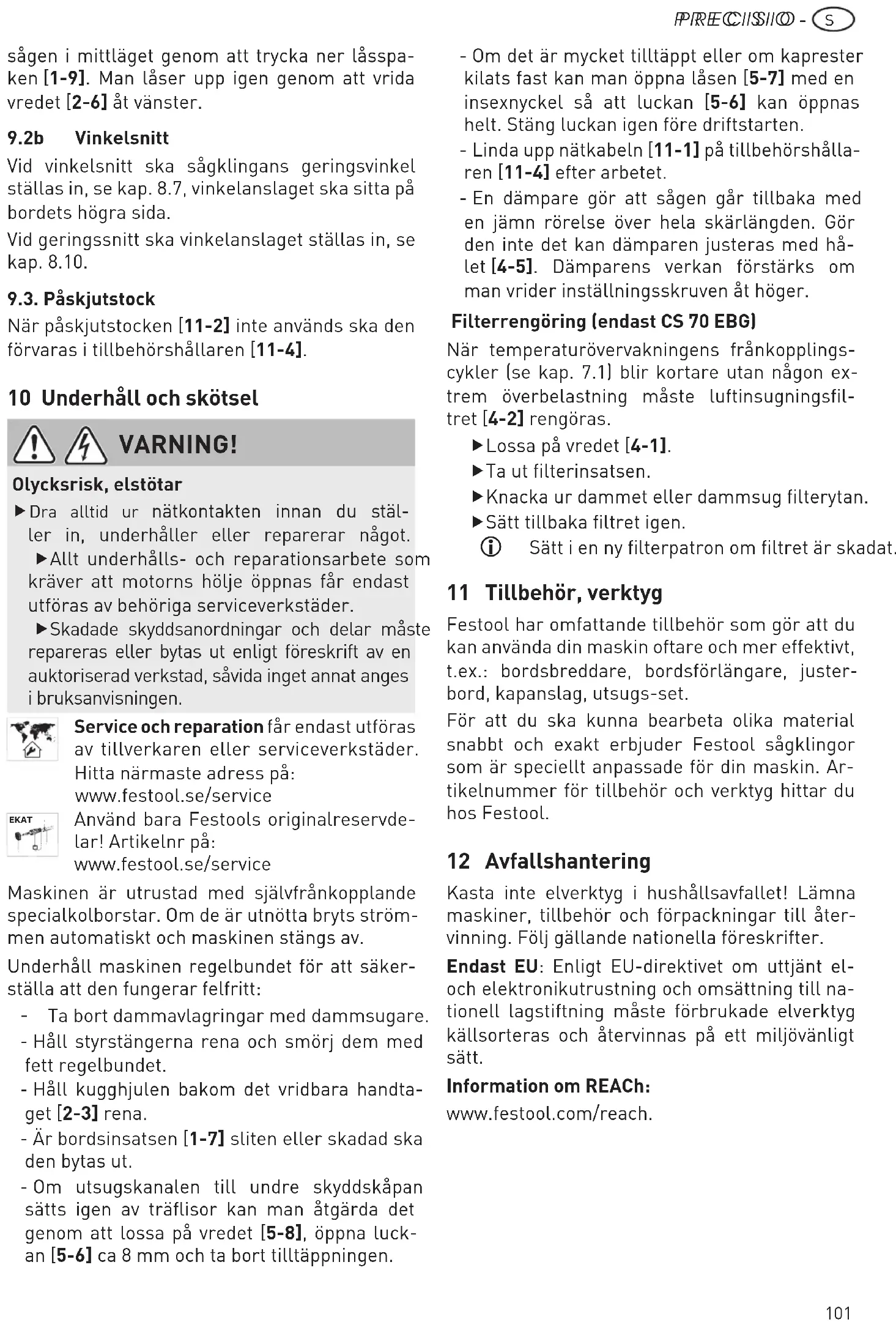

9.2a Poikittaissahaus fSijoita sahanterä pöydän takaosaan, katso luku 8b. fAseta ja tue työkappale kulmaohjainta vasten, joka toimii poikittaisohjaimena tai kulmaoh- jaimena (kuva 3). Uraan [3-8] voi ohjata ruu- vipuristimia (eivät kuulu vakiovarustukseen) työkappaleen kiinnittämistä varten. Suorita sahaus: fAvaa ensin sahan lukitus kiertämällä kierto- nuppia [2-6] vasemmalle. fVedä samalla kiertonupilla [2-6] sahaa eteen- päin. fKun olet tehnyt sahauksen, siirrä sahalaite takaisin takaääriasentoonsa, ennen kuin otat työkappaleen pois kulmaohjaimesta. HUOMAUTUS: Jotta pääsisit helpommin käsiksi sahan asetuksiin tarvittaviin säätöosiin, voit lu- kita sahan keskiasentoon painamalla lukitusvi- vun [1-9] alas. Lukituksen voi jälleen avata kier- tämällä kiertonuppia [2-6] vasemmalle. 9.2b Kulmasahaus Kulmasahauksissa on säädettävä sahanterän jii- rikulma, katso luku 8.7, kulmaohjain on pöydän oikealla puolella. Jiirisahauksissa kulmaohjain tulee säätää, katso kuva 8.10. 9.3. Työntöpalikka Kun et käytä työntöpalikkaa [11-2], aseta sen tarvikepitimeen [11-4]. 10 Huolto ja hoito VAROITUS Onnettomuusvaara, sähköisku fIrrota pistotulppa pistorasiasta ennen jo- kaista säätö-, korjaus- tai huoltotyötä. fKaikki moottorin kotelon avaamista vaativat huolto- ja korjaustyöt saa tehdä vain valtuu- tettu huoltokorjaamo. fVaurioituneet varolaitteet ja osat täytyy kor- jauttaa tai vaihdattaa asianmukaisesti val- tuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korja- ustyöt. Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto EKAT

Käytä vain alkuperäisiä Festool-varaosia! Tuotenumerot voit katsoa nettiosoittees- ta: www.festool.fi/huolto Kone on varustettu automaattisen katkaisujär- jestelmän erikoishiilillä. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy. Huolla kone säännöllisin väliajoin kunnollisen toiminnan varmistamiseksi: - Poista pölykertymät imurilla. - Pidä ohjaustangot puhtaina ja voitele ne sään- nöllisin väliajoin. - Pidä kiertokahvan [2-3] takana olevat ham- maspyörät puhtaina. - Vaihda loppuunkulunut tai vaurioitunut pöydän sisäosa [1-7]. - Jos purut tukkivat alasuojuksen imukana- van, voit poistaa tukoksen avaamalla kierto- nupin [5-8] ja raottamalla luukkua [5-6] noin 8 mm:n verran. - Suurten tukosten tai kiinni juuttuneiden puu- palojen yhteydessä voit avata lukitsimet [5-7] kuusiokoloavaimella, niin että saat avattua luukun [5-6] kokonaan. Luukku täytyy jälleen sulkea ennen käyttöönottoa. - Kääri töiden jälkeen sähköjohto [11-1] tarvi- kepitimen [11-4] ympärille. - Vaimennin varmistaa sahalaitteen tasaisen palautuksen koko vetomatkan pituudella. Jos palautus ei toimi moitteettomasti, vaimennin- ta voi säätää reiän [4-5] kautta. Vaimennus voimistuu kiertämällä säätöruuvia oikealle. Suodatinpuhdistus (vain CS 70 EBG) Jos lämpötilavalvonnan katkaisujaksot (katso luku 7.1) tihenevät ilman voimakasta ylikuormi- tusta, tällöin ilmansuodatin [4-2] täytyy puhdis- taa. fAvaa kiertonuppi [4-1]. fOta suodatinpanos pois. fKoputtele pöly pois tai imuroi suodatinpinta puhtaaksi. fAsenna suodatin takaisin. L Korvaa vaurioitunut suodatin uudella suoda- tinpanoksella.114 P R E C I S I O - FIN 11 Tarvikkeet, terät Festool tarjoaa kattavan lisätarvikevalikoiman, joka mahdollistaa koneen monipuolisen ja te- hokkaan käytön, esimerkiksi: pöydän levennys- osa, pöydän jatko, liukupöytä, katkaisutuki, pö- lynpoistosarja. Festoolin valikoimassa on koneelle tarkoitettuja erikoisteriä, jotka varmistavat mitä erilaisimpien materiaalien nopean ja siistin sahauksen. Tar- vikkeiden ja terien tuotenumerot saat Festoolil- ta. 12 Jätteiden hävittäminen Sähkötyökaluja ei saa hävittää talousjätteen mu- kana! Toimita käytöstä poistetut laitteet, lisätar- vikkeet ja pakkaukset ympäristöä säästävään kierrätykseen. Noudata maakohtaisia määräyk- siä. Vain EU: Käytöstä poistettuja sähkö- ja elekt- roniikkalaitteita koskevan eurooppalaisen direk- tiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen. REACh:iin liittyvät tiedot: www.festool.com/reach.115 P R E C I S I O -
