INSTRUKCJA OBSŁUGI PRECISIO CS 70 EG FESTOOL
Deklaracja o zgodności z normami UE: Niniejszym oświadczamy na własną odpowiedzi- alność, że produkt ten spełnia następujące normy lub dokumenty normatywne:
Podane rysunki znajdują się w załączniku in- strukcji obsługi. 1 Symbole Ostrzeżenie przed ogólnym zagrożeniem Ostrzeżenie przed porażeniem prądem Należy nosić ochronniki słuchu! Należy nosić maskę przeciwpyłową Należy nosić rękawice ochronne! Należy nosić okulary ochronne! Przeczytać instrukcje/ zalecenia! Klasa zabezpieczenia II Elektronika MMC (Multi-Material-Control) Odsysanie pyłu Nie wyrzucać wraz z odpadami domowymi Obszar uchwytu Kierunek obracania się tarczy pilarskiej
Wymiary tarczy pilarskiej a ... średnica b ... maks.głębokość cięcia c ... otwór d ... grubość klina rozdzielnika STOP Elektrodynamiczny hamulec wybiegowy Drewno Laminowane płyty drewniane Płyty z włóknocementu Eternit Aluminium 2 Dane techniczne Wysokość cięcia przy 90°/45° 0-70 mm/ 0-48 mm Nastawianie skosu -2°-47° Maks. długość przesuwu 330 mm Tarcza pilarska 225 x 30 x 2,6 mm Otwór mocujący 30 mm Grubość tarczy < 2,2 mm Prędkość obrotowa na biegu jałowym: CS 70 EBG, CS 70 EG (GB 110 V) z możliwością regulacji 2000-4200 min
CS 70 EG (GB 110 V) 1300 W Wymiary stołu (dł. x szer.) 690 x 500 mm Wysokość stołu z nóżkami składanymi 900 mm Wysokość stołu bez nóżek składanych 375 mm Ciężar zgodnie z procedurą EPTA 01:2014 38,0 kg Pilarka tarczowa stołowa i przesuwna
- 1 Symbole p. 180
- 2 Dane techniczne p. 180
- 4 Użycie zgodne z przeznaczeniem p. 181
- 5 Zalecenia dotyczące bezpieczeństwa p. 181
- 6 Ustawianie na podłożu, uruchamianie . 186 7 Ustawienia urządzenia p. 187
- 8 Możliwości zastosowania p. 187
- 9 Praca za pomocą urządzenia p. 190
- 10 Konserwacja i utrzymanie w czystości . 192 11 Wyposażenie, narzędzia p. 193
- 12 Utylizacja 80 5 Zalecenia dotyczące bezpieczeństwa p. 1931
5.1 Ogólne zalecenia dotyczące bezpie-
czeństwa Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i in- strukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie elektryczne, pożar oraz/lub ciężkie obrażenia. Wszystkie zalecenia i instrukcje dotyczące bez- pieczeństwa należy zachować do wykorzystania w przyszłości. Używane w niniejszych zaleceniach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elek- trycznych zasilanych z akumulatora (bez przewo- du zasilającego).
5.2 Zalecenia dotyczące bezpieczeństwa dla
stolikowych pilarek tarczowych Zalecenia dotyczące bezpieczeństwa związane z osłonami zabezpieczającymi a. Osłony zabezpieczające muszą być zamonto- wane. Osłony zabezpieczające muszą znajdo- wać się w stanie umożliwiającym działanie i muszą być właściwie zamontowane. Oblu- zowane, uszkodzone lub niedziałające osłony zabezpieczające muszą zostać naprawione lub wymienione. b. Podczas przecinania elementów zawsze nale- ży stosować osłonę zabezpieczającą tarczy pi- larskiej oraz klin rozdzielający. W przypadku cięć, gdzie tarcza całkowicie przecina element obrabiany, osłona i inne elementy zabezpiecza- jące zmniejszają ryzyko powstania obrażeń. c. W przypadku prac, przy których konieczne jest zdjęcie osłony zabezpieczającej i/ lub klina rozdzielającego (takich jak wykonywa- nie wpustów, wręgów i przekrojów krytych, rozpiłowywanie poprzez nacięcia z obu stron), system zabezpieczający należy zainstalować niezwłocznie po ich zakończeniu. Stosowanie osłony zabezpieczającej i klina rozdzielającego zmniejsza ryzyko powstania obrażeń. d. Przed włączeniem elektronarzędzia należy upewnić się, że tarcza pilarska nie styka się z osłoną zabezpieczającą, klinem rozdzielają- cym ani elementem obrabianym. Ich przypad- kowy kontakt z tarczą pilarską może prowadzić do wystąpienia niebezpiecznych sytuacji. Wykorzystywane tarcze pilarskie Zalecane tarcze do różnych materiałów można znaleźć w katalogu lub na stronie www.festool. pl/serwis. 3 Elementy urządzenia Wymienione ilustracje znajdują się na początku niniejszej instrukcji obsługi. [1-1] Nóżki składane [1-2] Włącznik/ wyłącznik [1-3] Dodatkowe nóżki [1-4] Śruby zaciskowe [1-5] Przykładnica do oznaczania pozycji [1-6] Linijka do oznaczania pozycji [1-7] Wkładka stolikowa [1-8] Osłona ochronna [1-9] Dźwignia zatrzaskowa [1-10] Regulacja wysokości cięcia [1-11] Pokrętła uchwytowe do przestawiania nóżek składanych [1-12] Końcówka nóżki [1-13] Uchwyt 4 Użycie zgodne z przeznaczeniem PRECISIO jako przenośne narzędzie elektrycz- ne przeznaczone jest do cięcia drewna, two- rzyw sztucznych oraz płyt z drewna i materiałów drewnopodobnych. Oferowane przez firmę Festool specjalne tarcze pilarskie do aluminium umożliwiają stosowanie tego urządzenia również do cięcia aluminium. Nie wolno obrabiać materiałów zawierających azbest. Za szkody i wypadki spowodowane uży- ciem niezgodnym z przeznaczeniem od- powiedzialność ponosi użytkownik.181 P R E C I S I O -
e. Klin rozdzielający należy ustawić zgodnie z opisem zawartym w instrukcji obsługi. Nie- odpowiednia odległość, położenie i orientacja mogą być powodem, dla którego klin roz- dzielający nie zabezpiecza skutecznie przed odrzutem. f. Aby klin rozdzielający mógł właściwie funk- cjonować, musi mieć dostęp do elementu obrabianego. Jeśli element obrabiany jest zbyt krótki i klin rozdzielający nie sięga do niego podczas cięcia, klin rozdzielający nie będzie skuteczny. W tych warunkach nie można za- pobiec odrzutowi. g. Należy korzystać z tarczy pilarskiej odpo- wiedniej do klina rozdzielającego. Aby klin rozdzielający działał prawidłowo, średnica tar- czy pilarskiej musi pasować do danego klina, grubość tarczy głównej musi być mniejsza niż grubość klina, a szerokość zęba większa niż grubość klina. Zalecenia dotyczące bezpieczeństwa podczas cięcia a. Niebezpieczeństwo! Nie zbliżać palców i rąk do tarczy pilarskiej ani do obszaru cięcia. Chwila nieuwagi lub ześlizgnięcie się może spowodować przesunięcie się dłoni w stronę tarczy pilarskiej i prowadzić do powsta- nia poważnych obrażeń. b. Element obrabiany należy przesuwać w kie- runku przeciwnym do kierunku obrotu tarczy pilarskiej. Prowadzenie elementu obrabianego w kierunku obrotu tarczy pilarskiej nad stołem może prowadzić do wciągnięcia elementu ob- rabianego i dłoni pod tarczę pilarską. c. W przypadku cięć wzdłużnych do prowadze- nia elementu obrabianego nigdy nie należy używać prowadnicy ukośnej, a w przypadku cięć poprzecznych z użyciem prowadnicy ukośnej nigdy nie należy używać prowadnicy równoległej do regulacji długości. Równocze- sne prowadzenie elementu obrabianego za pomocą prowadnicy równoległej i prowadnicy ukośnej zwiększa prawdopodobieństwo zablo- kowania tarczy pilarskiej i odrzutu. d. W przypadku cięć wzdłużnych w celu prze- sunięcia elementu obrabianego siłę zawsze należy przykładać między prowadnicą a tarczą pilarską. Jeśli odległość pomiędzy prowadnicą a tarczą pilarską jest mniejsza niż 150 mm, należy użyć popychacza w formie pałeczki, a jeśli odległość ta jest mniejsza niż 50 mm należy użyć popychacza w formie bloczka. Te narzędzia pomocnicze umożliwiają utrzymanie dłoni w bezpiecznej odległości od tarczy pilarskiej. e. Należy używać wyłącznie popychacza wcho- dzącego w skład dostawy lub takiego, który został wyprodukowany zgodnie z instrukcją. Popychacz umożliwia zachowanie bezpiecznej odległości między dłonią a tarczą pilarską. f. Nigdy nie używać uszkodzonego lub nacięte- go popychacza. Uszkodzony popychacz może pęknąć, co może doprowadzić do wciągnięcia ręki pod tarczę pilarską. g. Nie pracować „z wolnej ręki“. Zawsze należy używać prowadnicy równoległej lub ukośnej do układania i prowadzenia elementu obra- bianego. „Z wolnej ręki“ oznacza podpieranie lub prowadzenie elementu obrabianego bez użycia prowadnicy równoległej lub ukośnej. Cięcie „z wolnej ręki“ może prowadzić do błędnego ułożenia elementu, zakleszczenia i odrzutu. h. Nigdy nie sięgać obok ani ponad obracającą się tarczę pilarską. Chwytanie elementu ob- rabianego może spowodować niezamierzony kontakt z obracającą się tarczą pilarską.
i. Długie i/ lub szerokie elementy należy po-
deprzeć z tyłu i/ lub po bokach stołu tak, aby utrzymać je w poziome. Długie i/ lub szerokie elementy mają tendencję do przewracania się na krawędzi stołu; prowadzi to do utraty kon- troli, zacinania się tarczy i odrzutu. j. Elementy obrabiane należy prowadzić równo- miernie. Nie zginać ani nie skręcać elementu obrabianego. W przypadku zacięcia się tarczy pilarskiej, natychmiast wyłączyć urządzenie, odłączyć je od prądu i usunąć przyczynę za- cięcia. Zablokowanie tarczy pilarskiej przez element obrabiany może spowodować odrzut lub zablokowanie silnika. k. Nie usuwać odciętego materiału, gdy tarcza jest w ruchu. Odcięty materiał może wbić się pomiędzy tarczę pilarską a prowadnicę lub osłonę, a podczas próby usunięcia spowo- dować wciągnięcie palców pod tarczę. Przed wyjęciem materiału należy wyłączyć pilarkę i zaczekać, aż tarcza się zatrzyma. l. W przypadku cięć wzdłużnych elementów o grubości mniejszej niż 2 mm, należy użyć do- datkowej prowadnicy równoległej, stykającej się z powierzchnią stołu. Cienkie elementy182 mogą zaklinować się pod prowadnicą równo- ległą i doprowadzić do powstania odrzutu. Odrzut - przyczyny i odpowiednie zalecenia dotyczące bezpieczeństwa Odrzut to nagła reakcja obrabianego elementu na zahaczenie lub zakleszczenie tarczy pilarskiej lub wykonywanie cięcia elementu ukośnie względem tarczy, bądź zakleszczenie części elementu obra- bianego pomiędzy tarczą a prowadnicą równoległą lub innym nieruchomym przedmiotem. W większości przypadków, przy odrzucie ele- ment obrabiany zostaje uchwycony przez tyl- ną część tarczy pilarskiej, uniesiony ponad stół i wyrzucony w kierunku operatora . Odrzut jest wynikiem nieprawidłowego użycia sto- likowej pilarki tarczowej. Można go uniknąć stosu- jąc odpowiednie, niżej opisane, środki ostrożności. a. Nigdy nie należy ustawiać się na linii cięcia tarczy pilarskiej. Należy zawsze stać po tej stronie tarczy pilarskiej, po której znajdu- je się prowadnica. W przypadku odrzutu, element obrabiany zostać wyrzucony z dużą prędkością w kierunku osób, które znajdują się przed i na linii cięcia tarczy. b. Nigdy nie sięgać ponad lub za tarczę pilarską, aby pociągnąć lub podeprzeć element obra- biany. Istnieje ryzyko przypadkowego kontaktu z tarczą pilarską lub odrzut może spowodować wciągnięcie palców pod tarczę. c. Nigdy nie przytrzymywać i nie dociskać ele- mentu obrabianego do obracającej się tarczy. Dociskanie elementu obrabianego do tarczy prowadzi do zablokowania i odrzutu. d. Ustawić prowadnicę równolegle do tarczy. Nie- właściwie ułożona prowadnica dociska element obrabiany do tarczy, co prowadzi do odrzutu. e. Przy wykonywaniu przekrojów krytych (ta- kich jak wykonywanie wpustów i wręgów lub rozpiłowywanie poprzez nacięcia z obu stron), do prowadzenia elementu obrabia- nego wzdłuż stołu i prowadnicy należy użyć grzebienia dociskowego. Dzięki grzebieniowi dociskowemu można lepiej kontrolować obra- biany element w przypadku odrzutu. f. Szczególną ostrożność należy zachować podczas wykonywania cięć w strefach nie- widocznych elementów złożonych. Tarcza, zagłębiając się w element obrabiany, może natrafić na obiekty, które mogą powodować odrzut. g. Duże płyty należy podpierać w celu zmniej- szenia zagrożenia odrzutem poprzez zaklesz- czenie traczy pilarskiej. Duże płyty mogą wy- ginać się pod własnym ciężarem. Płyty muszą być podparte wszędzie tam, gdzie wystają poza powierzchnię stołu. h. Należy zachować szczególną ostrożność pod- czas cięcia elementów, które są skręcone, splątane, wygięte lub nie mają prostej krawę- dzi, wzdłuż której mogą być prowadzone przy użyciu prowadnicy. Skręcone, splątane lub wygięte elementy są niestabilne, co prowadzi do niewłaściwego ustawienia linii cięcia tarczy pilarskiej, zakleszczenia i odrzutu.
i. Nigdy nie przecinać kilku elementów uło-
żonych jeden na lub za drugim. Tarcza może zaczepić o jeden lub więcej elementów, co może spowodować odrzut. j. Aby rozpocząć cięcie, kiedy tarcza pilar- ska tkwi w obrabianym elemencie, należy wyśrodkować tarczę w nacięciu tak, aby zęby nie zahaczyły się o element obrabiany. Jeśli tarcza pilarska się zakleszczy, może unieść obrabiany element i spowodować odrzut po ponownym uruchomieniu pilarki. k. Tarcze pilarskie powinny być czyste, ostre i posiadać odpowiedni rozstaw zębów. Nigdy nie używać tarcz pilarskich, jeśli są wygięte lub mają pęknięte bądź złamane zęby. Jeśli tarcze pilarskie są ostre i posiadają odpowied- ni rozstaw zębów, zacinanie, zakleszczanie i odrzut zostają zminimalizowane. Zalecenia dotyczące bezpieczeństwa obsługi stolikowych pilarek tarczowych a. Stolikową pilarkę tarczową należy wyłączyć i odłączyć od prądu przed usunięciem wkładki stolikowej, wymianą tarczy pilarskiej, zmianą ustawień klina rozdzielającego lub osłony tarczy oraz zawsze, kiedy urządzenie ma zostać pozostawione bez nadzoru. Środki ostrożności służą zapobieganiu wypadkom. b. Nigdy nie pozostawiać działającej stolikowej pilarki tarczowej bez nadzoru. Wyłączyć urządzenie i nie pozostawiać go bez nadzoru, dopóki całkowicie się nie zatrzyma. Pozosta- wienie pilarki bez nadzoru stwarza niekontro- lowane niebezpieczeństwo. c. Ustawić stolikową pilarkę tarczową na rów- nym podłożu, w dobrze oświetlonym miejscu, gdzie można bezpiecznie stanąć i zachować równowagę. Musi się tam również znajdować183 P R E C I S I O -
wystarczającą ilość przestrzeni, aby móc manipulować dużymi elementami. Nieporzą- dek, nieoświetlony obszar roboczy i nierówne, śliskie podłogi mogą być przyczyną wypadków. d. Regularnie usuwać wióry i pył spod stołu i/ lub z systemu odsysania. Nagromadzony pył drzewny jest łatwopalny i może dojść do samozapłonu. e. Stolikową pilarkę tarczową należy zabezpie- czyć. Nieprawidłowo zabezpieczona stolikowa pilarka tarczowa może się przesunąć lub przewrócić. f. Usunąć narzędzia nastawcze, resztki drewna itp. ze stolikowej pilarki tarczowej przed jej włączeniem. Odejście od linii cięcia i zaklesz- czenie mogą być niebezpieczne. g. Należy zawsze używać tarcz pilarskich o odpowiedniej wielkości oraz z odpowiednim otworem mocującym (np. o kształcie gwiaź- dzistym lub okrągłym). Piły tarczowe, które nie pasują do elementów mocujących pilarki, charakteryzują się niedokładnością ruchu ob- rotowego (bicie) i prowadzą do utraty kontroli na urządzeniem. h. Nigdy nie używać uszkodzonego lub niewła- ściwego wyposażenia montażowego do tarcz pilarskich, w tym kołnierzy, podkładek, śrub i nakrętek. Wyposażenie montażowe do tarcz pilarskich zostało zaprojektowane specjalnie do konkretnej pilarki, w celu zapewnienia bez- piecznej pracy i optymalnej wydajności.
i. Nigdy nie stawać na stolikowej pilarce tar-
czowej i nie używać jej jako drabinki. Jeśli elektronarzędzie przewróci się lub jeśli nastąpi przypadkowy kontakt z tarczą pilarską, może dojść do powstania poważnych obrażeń. j. Należy upewnić się, że tarcza pilarska jest zamontowana we właściwym kierunku. Nie używać krążków szlifierskich ani szczotek drucianych w połączeniu ze stolikową pilar- ką tarczową. Nieprawidłowy montaż tarczy pilarskiej lub użycie wyposażenia innego niż zalecane może prowadzić do powstania po- ważnych obrażeń.
5.3 Zalecenia dotyczące bezpieczeństwa
właściwe dla narzędzia - Stosowane mogą być wyłącznie narzędzia zgod- ne z EN 847-1. - Odnosi się to do tarcz pilarskich zalecanych przez producenta w niniejszej instrukcji. - Można używać wyłącznie tarcz pilarskich o na- stępujących parametrach: średnica 225 mm; szerokość cięcia 2,5 mm, średnica otworu 30 mm; grubość tarczy głównej maks. 2,2 mm; przeznaczone do prędkości obrotowej do 4200 min
- Nie można stosować tarcz pilarskich wykona- nych z wysokostopowej stali szybkotnącej (stal HSS). - Szerokość cięcia tarczy pilarskiej musi być większa, a grubość tarczy głównej mniejsza niż grubość klina rozdzielającego 2,2 mm. - Narzędzie musi być odpowiednie dla obrabia- nego materiału. - Nie wolno używać zdeformowanych lub pęk- niętych tarcz pilarskich ani tarcz z tępymi lub połamanymi ostrzami. - Podczas montażu narzędzi należy upewnić się, że są one zaciskane na uchwycie narzędziowym lub powierzchni zaciskowej narzędzia i że ostrza nie stykają się ze sobą ani z elementami zaci- skowymi. - Dokręcić śruby mocujące i nakrętki za pomocą odpowiednich kluczy itp. momentem obrotowym określonym przez producenta. - Powierzchnie mocujące należy oczyścić z zanie- czyszczeń, smaru, oleju i wody. - Dokręcić śruby mocujące zgodnie z instrukcjami producenta. - Przedłużenie klucza lub dokręcanie poprzez uderzanie młotkiem jest zabronione. - Narzędzia muszą być transportowane i przecho- wywane w odpowiednim pojemniku. - Urządzenie można używać wyłącznie wtedy, gdy wszystkie zabezpieczenia znajdują się w przewi- dzianej dla nich pozycji i gdy jest ono w dobrym stanie oraz prawidłowo konserwowane. - Zużytą lub uszkodzoną płytę stołową (np. nacię- tą) należy niezwłocznie wymienić. - Personel obsługowy musi być odpowiednio prze- szkolony w zakresie użytkowania, ustawiania i obsługi urządzenia. - W przypadku wykrycia usterek urządzenia, włącznie z usterkami zabezpieczeń odłączają- cych zasilanie lub usterkami narzędzi, należy bezzwłocznie zgłaszać je personelowi konser- wującemu. Dopiero po usunięciu usterki można ponownie przystąpić do użytkowania urządzenia.
Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu w celu zmniej- szenia ryzyka utraty słuchu, okulary ochronne, maskę w celu184 zmniejszenia ryzyka wdychania szkodliwego pyłu, rękawice ochronne przy manipulowaniu narzędziami i szorstkimi materiałami. - W celu wyeliminowania powstawania hałasu na- rzędzie musi być ostrzone, a wszystkie elementy wpływające na zmniejszenie hałasu (pokrywy itp.) muszą być prawidłowo ustawione. - Przy cięciu drewna urządzenie należy podłączać do odkurzacza spełniającego wymagania normy EN 60335-2-69, kategoria pyłu M. - Aby zminimalizować uwalnianie pyłu, urzą- dzenie musi być podłączone do odpowiedniego odkurzacza, a wszystkie elementy ssące (osłona ssąca itp.) muszą być prawidłowo podłączone. - Nie obrabiać materiału zawierającego azbest. - Należy zadbać o odpowiednie oświetlenie po- mieszczenia i stanowiska pracy. - Podczas cięcia należy przyjąć właściwa pozycję roboczą: - z przodu po stronie obsługującego; - przodem do pilarki; - bokiem do tarczy pilarskiej. - Do przesuwania elementu obrabianego przez tarczę pilarską należy stosować popychacz. - Zawsze należy używać załączonego klina rozdzielającego oraz osłony. Należy zwracać uwagę na prawidłowe ustawienie, opisane w instrukcji obsługi. Nieprawidłowo ustawiony klin rozdzielający oraz usunięcie podzespołów istotnych dla bezpieczeństwa, w rodzaju osłon zabezpieczających, może doprowadzić do cięż- kich obrażeń. - Długie elementy obrabiane należy podeprzeć odpowiednim przyrządem w taki sposób, aby były one ustawione poziomo. - Przed wymianą narzędzi jak również przed usuwaniem zakłóceń, jak np. usuwanie zaklesz- czonych odprysków, należy wyciągać wtyczkę z gniazda. - Pozostałości po cięciu lub innych elementów obrabianych nie wolno usuwać ze strefy cięcia, dopóki maszyna pracuje i jednostka pilarska nie znajduje się w stanie spoczynku. - W przypadku zablokowania tarczy pilarskiej na- leży natychmiast wyłączyć urządzenie i wyciągać wtyczkę. Dopiero potem należy usunąć zaklesz- czony element obrabiany. - Wykonywanie wręgów lub wpustów dozwolone jest tylko z odpowiednim urządzeniem zabez- pieczającym, np. tunelowym urządzeniem za- bezpieczającym nad stołem pilarskim. - Bezpośrednio po zakończeniu prac, które wy- magają zdjęcia osłony zabezpieczającej, należy koniecznie zainstalować ponownie urządzenia zabezpieczające, patrz rozdz. 6.2b. - Pilarek tarczowych nie wolno stosować do wy- konywania rowków (wpust zakończony w obra- bianym elemencie). - Podczas transportowania urządzenia górna osłona musi chronić górną część tarczy pilar- skiej. - Górnej osłony nie wolno stosować jako uchwyt do transportowania! - Jeśli popychacz nie jest używany, należy prze- chowywać go w przewidzianym do tego celu schowku. - Należy stosować wyłącznie oryginalne wyposa- żenie i narzędzia pomocnicze Festool. - Zabronione jest używanie własnych narzędzi pomocniczych, jak np. popychacz, liniał itp. - Przed rozpoczęciem pracy należy sprawdzić, osło- na i zabezpieczenie przeciwodpryskowe mogą się swobodnie poruszać i opierają się na stole. - Aby uniknąć przegrzania tarczy i stopienia pla- stiku, należy ustawić prędkość cięcia odpowied- nią dla danego materiału i nie używać podczas cięcia nadmiernej siły. - Przed cięciem metalu pilarkę należy włączyć za pomocą wyłącznika różnicowoprądowego. - W regularnych odstępach czasu należy spraw- dzać wtyczkę i przewód, a w przypadku uszko- dzenia należy zlecić ich wymianę autoryzowa- nemu warsztatowi serwisowemu.
5.4 Parametry emisji
Ustalone według normy EN 62841 (por. Deklara- cja Zgodności WE) wartości dźwięków wynoszą zazwyczaj: Poziom ciśnienia akustycznego
= 84 dB(A) Poziom mocy akustycznej L
= 98 dB(A) Tolerancja błędu K = 3 dB
OSTROŻNIE Hałas powstający podczas pracy uszkadza słuch. fNależy nosić ochronniki słuchu! - Pomiaru wartości emisji hałasu dokonano stosu- jąc metodę standardową, wobec czego można je wykorzystać do porównywania narzędzi. - Podane wartości emisji hałasu mogą być rów- nież wykorzystane do wstępnej oceny obciążenia hałasem.185 P R E C I S I O -
OSTROŻNIE W zależności od sposobu użycia elektrona- rzędzia, w szczególności rodzaju obrabianego przedmiotu, emisja hałasu może odbiegać od wskazanych wartości podczas rzeczywistego użytkowania narzędzia. fNależy zdefiniować środki bezpieczeństwa w celu ochrony użytkownika, na podstawie oszacowania obciążenia w rzeczywistych wa- runkach użytkowania. (Należy przy tym wziąć pod uwagę wszystkie części cyklu użytkowa- nia, w tym, w których urządzenie jest wyłą- czone oraz te, w których jest włączone, ale nie występuje obciążenie hałasem.)
5.5 Pozostałe zagrożenia
Pomimo spełnienia wymogów wszystkich obo- wiązujących przepisów konstrukcyjnych, w cza- sie eksploatacji urządzenia mogą występować zagrożenia spowodowane np. przez: - wyrzucanie części elementów obrabianych, - wyrzucanie części elementów obrabianych w przypadku uszkodzenia narzędzi, - emisję hałasu, - emisję pyłu drzewnego. 6 Ustawianie na podłożu, urucha- mianie
OSTRZEŻENIE Niebezpieczeństwo wypadku, jeśli urządzenie będzie użytkowane przy niedozwolonym na- pięciu lub częstotliwości. fNapięcie sieciowe i częstotliwość źródła prą- du muszą zgadzać się z danymi na tabliczce znamionowej. fW Ameryce Północnej wolno stosować wy- łącznie urządzenia Festool o parametrach napięcia 120 Volt. fPrzed każdym użyciem narzędzia skontrolo- wać kabel zasilający i wtyczkę. Usunięcie wad zlecić w warsztacie specjalistycznym. fPoza zabudowaniami stosować wyłącznie do- puszczone przedłużacze i złączki kablowe.
6.1 Ustawianie urządzenia na podłożu
Należy zadbać o to, aby podłoże wokół urządze- nia było płaskie, w dobrym stanie i bez leżących dookoła przedmiotów (np. wióry i pozostałości po cięciu). L Urządzenie można ustawić na podłożu na nóżkach lub bez nich. fW celu rozstawienia nóżek: Odkręcić cztery pokrętła [1-11] do oporu. fRozstawić nóżki [1-1] i dokręcić pokrę- tła [1-11]. Dla zapewnienia bezpiecznego ustawienia urzą- dzenia, można zmienić długość nóżki poprzez przekręcenie końcówki [1-12].
6.2 Przed pierwszym uruchomieniem
6.2a Montaż pokrętła uchwytowego fWkręcić poprzez obracanie w lewo dostarczo- ne pokrętło [2-6] w drążek pociągowy. 6.2b Montaż osłony (rys. 12) fZdjąć żółtą naklejkę bezpieczeństwa [12-4]. fOdchylić pilarkę do pozycji 0° i ustawić maksy- malną grubość cięcia. fUstawić klin [12-1] w górnej pozycji.
Przytrzymać osłonę [12-3] i całkowicie wykręcić śrubę [12-2].
Nasadzić osłonę [12-3] na klin rozdziel- nik [12-1]. Wprowadzić przy tym umiejscowio- ny wewnątrz osłony [12-3] podłużny czop we wpust [12-6] na klinie rozdzielnika [12-1] i włożyć śrubę [12-2] przez otwór [12-5] w kli- nie rozdzielniku [12-1].

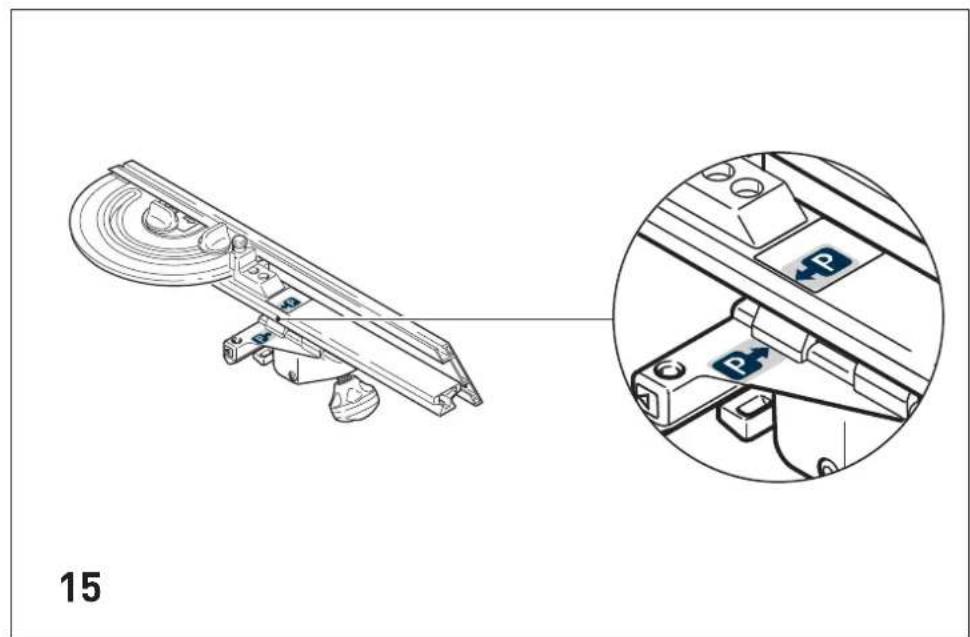

Przykręcić śrubę [12-2]. 6.2c Montaż prowadnicy kątowej fPrzesunąć uchwyt prowadnicy kątowej do po- zycji zero (rys. 15). Dokręcić śrubę [3-6] (rys.
3) i umieścić liniał na stole.
Podczas przenoszenia elektronarzędzie należy trzymać wyłącznie w strefach uchwytu po bokach [1-13]. Nigdy nie przenosić chwytając za osłonę ochronną. fZatrzasnąć agregat pilarski w pozycji zerowej. fUsunąć wszystkie elementy składowe pilarki i nawinąć przewód na uchwyt przewodowy. fZłożyć nóżki. 6.3a Rolki transportowe Maszyna jest wyposażona w rolki, służące do transportu na krótkich dystansach. fUchwycić maszynę w obszarze uchwytu [1-13] i przeciągnąć na wybrane miejsce.186
6.4 Włączanie/ wyłączanie
L Z uwagi na dużą sprawność silnika zalecany jest bezpiecznik 16 A. fW celu włączenia: Nacisnąć zielony włącz- nik [1-2]. Czerwony przycisk to wyłącznik. 7 Ustawienia urządzenia
OSTRZEŻENIE Niebezpieczeństwo wypadku, porażenie prą- dem fPrzed przystąpieniem do wykonywania jakich- kolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego.
7.1 Układ elektroniczny
Urządzenie wyposażone jest w pełnofalowy układ elektroniczny o następujących właściwościach: Łagodny rozruch Elektronicznie regulowany łagodny rozruch za- pewnia pozbawiony szarpnięć rozruch urządze- nia. Regulacja prędkości obrotowej Prędkość obrotową można regulować (tylko CS 70 EBG, CS 70 EG (110 V)) pokrętłem nastaw- czym [2-1] bezstopniowo w zakresie od 2000 do 4200 min
. Dzięki temu można dopasować pręd- kość cięcia do danego materiału. # n
1 ~ 2000 4 ~ 3300 2 ~ 2400 5 ~ 3800 3 ~ 2800 6 ~ 4200 Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym po- ziomie. Dzięki temu nawet przy obciążeniu osią- gana jest stała prędkość cięcia. Zabezpieczenie przed przeciążeniem Przy bardzo dużym przeciążeniu urządzenia na- stępuje zmniejszenie dopływu prądu. W przy- padku zablokowania silnika na pewien czas, następuje całkowite odcięcie dopływu prądu. Po odciążeniu względnie wyłączeniu urządzenie jest ponownie gotowe do pracy. Zabezpieczenie przed nadmiernym wzrostem temperatury W przypadku wysokiej temperatury silnika na- stępuje zmniejszenie dopływu prądu i prędkości obrotowej. Urządzenie pracuje w dalszym ciągu tylko ze zmniejszoną mocą, aby umożliwić szyb- kie ochłodzenie poprzez wentylację silnika. Po ostudzeniu urządzenie przyspiesza samoczyn- nie. Hamulec (tylko CS 70 EBG) Przy wyłączeniu tarcza pilarska zostaje elektro- nicznie zahamowana w ciągu 3 sekund do stanu bezruchu. Ochrona przed ponownym uruchomieniem Wbudowane zabezpieczenie przed ponownym uruchomieniem zapobiega ponownemu samo- czynnemu uruchomieniu urządzenia po przerwie w zasilaniu. W tym przypadku urządzenie musi zostać ponownie włączone. 8 Możliwości zastosowania Urządzenie można użytkować jako stołową pilar- kę tarczową lub przesuwną pilarkę tarczową. 8a Zastosowanie jako stołowa pilarka tar- czowa (rys. 1) fZwolnić blokadę pilarki poprzez obrót w lewo pokrętła [2-6]. fNastępnie pociągnąć pilarkę za to samo po- krętło [2-6] do przodu. fPo kilku milimetrach można docisnąć dźwi- gnię zatrzaskową [1-9] w dół. fPrzy dalszym przesuwaniu do tyłu dźwignia zatrzaskowa zatrzaskuje się w drążku pocią- gowym i ustala pilarkę na środku stołu. Agregat pilarski znajduje się w pozycji w środku stołu i urządzenie można użytkować jako stoliko- wą pilarkę tarczową. 8b Zastosowanie jako pilarka przesuwna (rys. 3) fZwolnić blokadę pilarki poprzez obrót w lewo pokrętła [2-6]. Pilarka może być przesuwana w przód i w tył w celu wykonywania cięć wzdłużnych. Ruch do tyłu jest wspierany przez siłę sprężystości.
8.1 Dodatkowe nóżki [1-3]
Dodatkowe nóżki wykorzystywać tylko w połą- czeniu z elementem przedłużającym stół, ele- mentem rozszerzającym stół lub stołem prze- suwnym. fOdkręcić śrubę [1-4], rozłożyć nóżkę [1-3] do momentu aż oprze się na podłożu, dokręcić śrubę [1-4].187 P R E C I S I O -
8.2 Montaż schowka na wyposażenie

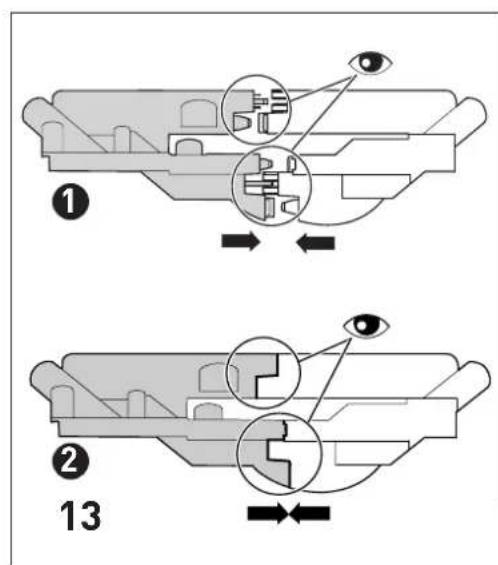

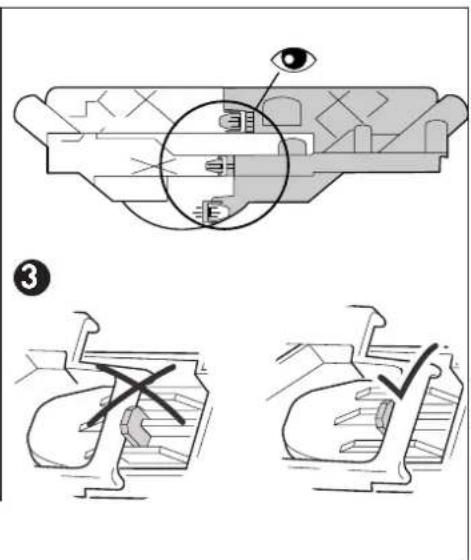

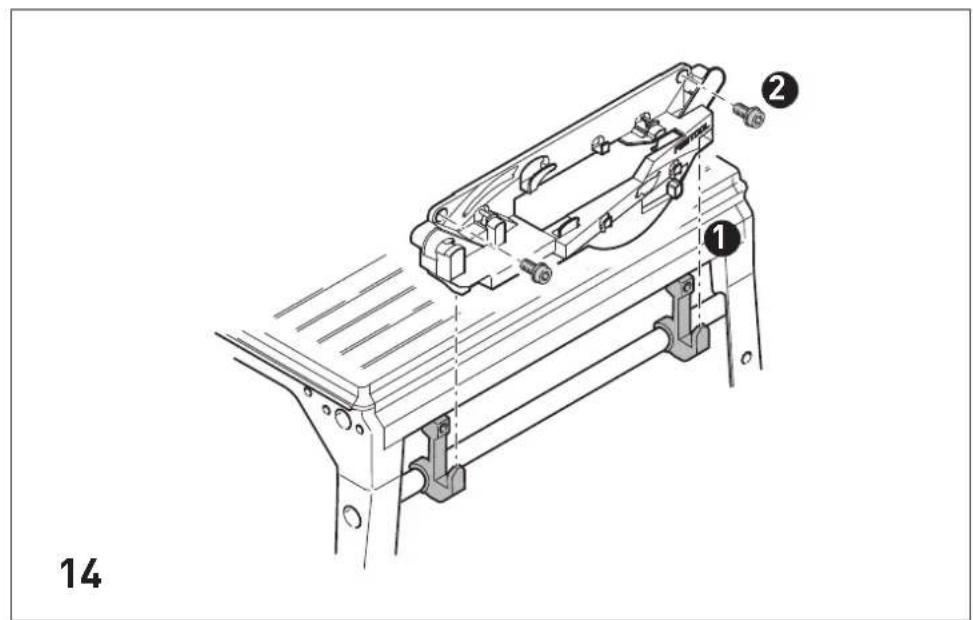

Patrz rys. 13 i 14. fPodczas składania obu pojedynczych części należy upewnić się, że zawleczki zatrzasków pasują do siebie i zatrzaskują się na swoim miejscu. fSprawdź również tył schowka pod kątem pra- widłowego położenia zatrzasków w zaciskach.
8.3 Cięcia podłużne na ukos
Przy wykonywaniu cięć podłużnych na ukos pro- wadnica kątowa powinna się znajdować po pra- wej stronie stołu.
8.4 Włączanie w przypadku cięcia metalu
Przed cięciem metalu pilarkę należy włączyć za pomocą wyłącznika różnicowoprądowego.
8.5 Pozycja ustawiania
W celu wprowadzenia ustawień w urządzeniu, pilarka musi zawsze zostać doprowadzona na pozycję ustawiania: W momencie dostawy piła zablokowana jest w pozycji spoczynkowej. fZwolnić blokadę poprzez obrót w lewo pokrę- tła [2-6] i pociągnąć pilarkę do przodu. fNacisnąć dźwignię zatrzaskową [1-9]. Pilarka zostaje zablokowana w pozycji środko- wej.
8.6 Ustawianie wysokości cięcia
W celu ustawienia wysokości cięcia w pozycji ustawiania bezstopniowo w zakresie 0 - 70 mm: fObracać układ regulacji wysokości cię- cia [1-10]. L Precyzyjne cięcie osiągane jest wtedy, gdy ustawiona wysokość cięcia jest o 2 - 5 mm większa niż grubość obrabianego elementu.
8.7 Ustawianie kąta uciosu
Tarczę pilarską można odchylać w pozycji usta- wiania w zakresie od 0° do 45°: fOdkręcić pokrętło [2-4]. fUstawić kąt uciosu na podstawie skali [2-5] uchwytem obrotowym [2-3]. fDokręcić pokrętło [2-4]. Przy wykonywaniu dokładnych pasowań (podcię- cia przy krawędziach stykowych), tarczę pilarską można odchylać o 2° poza obie pozycje krańco- we. fW tym celu w pozycji końcowej należy przy- trzymać naciśnięty przycisk [2-2]. Tarczę pilarską można teraz odchylać uchwy- tem obrotowym [2-3] do -2° względnie 47°. Przy zwolnieniu przycisku [2-2] ograniczniki 0° i 45° są ponownie aktywne.
8.8 Wymiana narzędzia
OSTRZEŻENIE Niebezpieczeństwo wypadku, porażenie prą- dem fPrzed przystąpieniem do wykonywania jakich- kolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego.
OSTROŻNIE Gorące i ostre narzędzia Niebezpieczeństwo zranienia fNosić rękawice ochronne. Demontaż tarczy pilarskiej fPodczas wymiany narzędzia należy nosić rę- kawice ochronne, jednak nie należy ich nosić podczas wykonywania cięć. fZablokować pilarkę w pozycji ustawiania. fUstawić największe nastawianie skosu i mak- symalną wysokość cięcia. fZwolnić wkład pokrętłem [5-1]. fPrzesunąć zaczep mocujący do przodu. fUnieść wkładkę stołową [1-7] poprzez uchwy- cenie od dołu z tyłu i zdjąć ją ze stołu. fUsunąć osłonę, patrz rozdz. 6.2b. fWyjąć klucz sześciokątny [5-3] ze schowka pod pokrywą osłaniająca tarczę pilarską [5-10]. fZwolnić blokady [5-9] za pomocą pokrętła i klucza inbusowego [5-3] i odchylić osłonę tar- czy [5-10] do dołu. fWsunąć klucz sześciokątny [5-3] w śrubę mocującą tarczy pilarskiej. fPrzytrzymać naciśniętą blokadę wrzecio- na [5-2] (za tarczą pilarską) i przekręcić klu- czem sześciokątnym wał pilarki aż blokada wrzeciona [5-2] zatrzaśnie się i zablokuje wał. L Śruba mocująca piłę tarczową ma gwint lewoskrętny. fOdkręcić śrubę mocującą tarczę pilarską po- przez mocne przekręcenie zgodnie z ruchem wskazówek zegara i zdjąć kołnierz mocujący oraz tarczę.188 Montaż tarczy pilarskiej
OSTRZEŻENIE Niebezpieczeństwo zranienia fPrzy zakładaniu nowej tarczy pilarskiej należy pamiętać o kierunku obrotu: Kierunek obro- tu zaznaczony na tarczy pilarskiej [5-4] musi zgadzać się z kierunkiem obrotu urządzenia, patrz oznaczenie strzałkami na osłonie [5-10]. fWłożyć tarczę pilarską. fPrzykręcić tarczę i kołnierz śrubą mocującą na wale pilarskim. fDwukrotnie obrócić tarczę pilarską ręką, aby stwierdzić, czy swobodnie się porusza. fZamknąć pokrywę [5-10] i zamontować osło- nę. Sprawdzić, patrz rozdz. 6.2b. fWłożyć klucz sześciokątny [5-3] do schowka. fAby przymocować wkładkę stolikową [1-7] do stołu, należy umieścić wystającą blachę sprę- żystą [5-5] wkładki z przodu w ramie stołu. Należy przy tym zwrócić uwagę na to, aby po- wierzchnia przyłożenia była pozbawiona pyłu. fWłożyć wkładkę i przykręcić ją zaciskiem i po- krętłem [5-1].
8.9 Ustawianie klina rozdzielającego
fKlin rozdzielający [6-1] należy ustawić tak, aby odstęp od zębów tarczy pilarskiej wynosił 3 do 5 mm. fWyjąć klucz sześciokątny [5-3] ze schowka pod pokrywą osłaniającą tarczę pilarską [5-10]. fOdkręcić śrubę [6-3] za pomocą klucza sze- ściokątnego i wyjąć wraz z elementem bloku- jącym [6-2]. fPo odkręceniu obu śrub [7-3] element prowa- dzący [7-2] można przesunąć w płaszczyźnie pionowej, aby ustawić odstęp między klinem rozdzielającym a tarczą pilarską. fPo ustawieniu umieścić klin rozdzielający i ele- ment blokujący na miejscu i dokręcić wszyst- kie śruby.
Jak pokazano na rysunku 3 prowadnicę, wcho- dzącą w skład dostawy, można zamontować na każdym z czterech boków maszyny. Dzięki różnym możliwościom przestawiania można stosować ją jako prowadnicę wzdłużną (rys. 1) lub poprzeczną i kątową (rys. 3). Prowadnica wzdłużna: fOdkręcić śrubę [3-3] i unieść trzpień mocu- jący [3-4]. Ustawić kąt 0° za pomocą skali, zatrzasnąć trzpień mocujący i dokręcić śru- bę [3-3]. fOdkręcić śrubę [3-2] i ustawić listwę [3-1] tak, aby trójkątna strzałka była leżała w zakresie zielonego pola naklejki, patrz szczegóły [1-6]. Dokręcić śrubę [3-2]. fWsunąć prowadnicę kątową w boczny rowek stołu (rys. 3 szczegóły). Wsunąć do momen- tu, aż uchwyt prowadnicy kątowej zakryje zie- lone pole z boku stołu, patrz szczegóły [1-5]. Dokręcić śrubę [3-5]. fOdkręcić śrubę [3-6], ustawić żądaną szero- kość cięcia i dokręcić śrubę. Prowadnicę kątową można wykorzystać jako wyższą lub niższą prowadnicę wzdłużną. W tym celu listwę [3-1] ustawia się pionowo lub płasko. Niska prowadnica wzdłużna wykorzystywana jest w celu uniknięcia zderzenia z osłoną ochronną tarczy pilarskiej, np. w przypadku cięcia ukośne- go przy użyciu tarczy pilarskiej nachylonej pod kątem 45°. Prowadnicę poprzeczną i kątowa: fWsunąć prowadnicę kątową w boczny rowek stołu, patrz rys. 3. Dokręcić śrubę [3-5]. fOdkręcić śrubę [3-3] unieść trzpień mocu- jący [3-4], ustawić żądany kąt 0° za pomocą skali (trzpień mocujący zatrzaskuje się przy najczęściej używanych ustawieniach kąta) i dokręcić śrubę [3-3]. fOdkręcić śrubę [3-2] i ustawić listwę [3-1]tak, aby nie sięgała do płaszczyzny cięcia. Dokręcić śrubę [3-2]. Przed rozpoczęciem pracy upewnić się, że wszystkie pokrętła prowadnicy kątowej są dokręcone. Prowadnica kątowa może być używana tylko w ustalonym położeniu, nie do popychania przedmiotu obrabianego. Gdy prowadnica kątowa [11-3] nie jest w użyciu, należy ją złożyć do pozycji neu- tralnej (rys. 15) i umieść w schowku na wyposażenie [11-4] (rys. 11).189 P R E C I S I O -
8.11 Montaż zabezpieczenia przeciwodpry-skowego [10-3]
OSTRZEŻENIE Niebezpieczeństwo wypadku, porażenie prą- dem fPrzed przystąpieniem do wykonywania jakich- kolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego. ZALECENIE Przy użyciu zabezpieczenia przeciwodpryskowe-go nie wolno wykonywać cięć skośnych. Po uży-ciu zabezpieczenia przeciwodpryskowego należy je zdemontować. fOdkręcić pokrętło [5-1]. fPrzesunąć zaczep mocujący do przodu. fUnieść wkładkę stołową [1-7] z tyłu i usunąć. fUstawić tarczę pilarską na minimalną wyso-kość cięcia. fOdchylić mniejszą osłonę [10-1] do dołu. fNasunąć zabezpieczenie przeciwodprysko- we [10-3] do oporu z boku na uchwyt [10-4]. fWstawić wkładkę stołową [1-7] i dokręcić po- krętło [5-1]. fWłączyć urządzenie i powoli przemieszczać tarczę pilarską w górę aż do osiągnięcia mak-symalnej wysokości cięcia.Dzięki temu zabezpieczenie przeciwodpryskowe zostaje docięte. Dla optymalnego funkcjonowa-nia wyższa część [10-2] zabezpieczenia przeci-wodpryskowego powinna nieznacznie (ok. 0,3 mm) wystawać ponad powierzchnię stołu. fW celu zmiany wysokości uchwytu [10-4], należy odkręcić obie śruby [10-5].8.12 Odsysanie OSTRZEŻENIE Wdychany pył może działać szkodliwie na drogi oddechowe! fUrządzenie należy zawsze podłączać do odkurzacza. fPrzy wykonywaniu prac związanych z pyle-niem należy nosić ochronę dróg oddecho-wych.PRECISIO ma dwa przyłącza systemu odsysania: górne przyłącze z zamkiem bagnetowym [4-7] i Ø 27 mm oraz dolne przyłącze [4-3] ze Ø 35 mm. Dla doprowadzenia górnego węża ssącego należy podłączyć uchwyt do podwieszania węża [4-6] do listwy zaciskowej stołu pilarskiego. Zestaw do odsysania CS 70 AB [4-4] (w CS 70 EBG wchodzi w zakres dostawy) sprowa- dza oba przyłącza do odsysania razem, dzięki czemu można podłączyć odkurzacz mobilny Fe-stool z króćcem o Ø 50 mm.8.13 Ustawianie skaliUstawić skalę w zależności od szerokości tarczy.8.14 Ustawianie osłonyPodczas ustawiania prowadnic osłona może zostać zablokowana w górnej pozycji. fZablokować boczne zabezpieczenie przeci-wodpryskowe [8-3] za pomocą zaczepu bloku-jącego [8-2] w górnej pozycji. fUnieść osłonę i ustawić w górnej pozycji [8-4]. Dokręcić śrubę [8-1]. fPo zakończeniu ustawiania prowadnic odkrę-cić śrubę [8-1] i rozłożyć boczne zabezpiecze- nie przeciwodpryskowe [8-3]. Uwaga: Osłona i zabezpieczenie przeciwodpryskowe muszą leżeć swobodnie na płycie stołu (rys. 9). fKiedy osłona nie jest używana, należy ją zawie-sić na uchwycie [11-4]. 9 Praca za pomocą urządzenia OSTRZEŻENIE Niebezpieczeństwo zranienia fPodczas pracy z użyciem urządzenia należy przestrzegać wszystkich zaleceń dotyczących bezpieczeństwa!! fPrzed przystąpieniem do pracy należy upewnić się, czy wszystkie pokrętła są dokręcone. fNie obrabiać elementów o zbyt dużych rozmia- rach i ciężarze, które mogłyby uszkodzić narzę-dzie. fZe względów bezpieczeństwa NIGDY nie pra-cować bez zamontowanej górnej osłony [1-8] (z wyjątkiem cięć krytych). fRegulacji należy dokonywać, gdy maszyna jest w bezruchu.Ustawić górną osłonę w taki sposób, aby przyle-gała do obrabianego elementu.9.1 Zastosowanie jako stolikowa pilarka tarczowaW pilarkach stolikowych pilarka jest nierucho-ma, a przemieszczany jest obrabiany element.190 fPociągnąć pilarkę do przodu. fPozwolić, aby pilarka powoli przesunęła się do tyłu. fPo kilku milimetrach można docisnąć dźwi- gnię zatrzaskową [1-9] w dół. Przy dalszym przesuwaniu do tyłu dźwignia za- trzaskowa zatrzaskuje się w drążku pociągowym i ustala pilarkę na środku stołu (pozycja pilarki stolikowej). 9.1a Cięcia wzdłużne fUmieścić tarczę pilarską na środku stołu, patrz rozdz. 9.1. fUżywać prowadnicy kątowej jako liniału (rys.
1) do prowadzenia przedmiotu obrabianego.
fUstawić szerokość cięci przy użyciu podziałek. fPrzesuwać element obrabiany rękami, przy czym ramiona nie mogą znajdować się na osi tarczy pilarskiej. fDo przesuwania elementu obrabianego przez tarczę pilarską należy stosować popy- chacz [11-2]. fJeśli popychacz nie jest w użyciu, należy go umieścić w schowku na wyposażenie [11-4]. 9.1b Cięcia skośne W celu wykonania cięć skośnych należy ustawić kąt tarczy pilarskiej, patrz rozdz. 8.7. 9.1c Cięcia kryte Po zdjęciu osłony klin rozdzielający można przestawiać między dwoma pozycjami, poprzez mocne pociągnięcie.Dla wszystkich zastosowań oprócz cięć krytych klin rozdzielający ustawia się w górnym położeniu. Przed rozpoczęciem pracy fZdjąć osłonę [6-4]. fUstawić klin rozdzielający [6-1] w dolnym po- łożeniu poprzez silne naciśnięcie. Wykonać cięcia kryt Podczas wykonywania cięć krytych należy szcze- gólnie uważać na właściwe prowadzenia narzę- dzia. Należy przy tym mocno dociskać element obrabiany do stołu. Wybrać sekwencję cięcia tak, aby już wycięta strona przedmiotu obrabianego nie była stroną, w którą uderza narzędzie (ryzyko odrzutu). Wręgi fUstawić głębokość cięcia i prowadnicę na pierwszym boku, na którym wykonywany jest wręg. fWykonać pierwsze cięcie wręgu, prowadząc przedmiot ręcznie. Ręce nie mogą znajdować się w osi poruszania się tarczy. fUżyć popychacza [11-2] do prowadzenia przedmiotu wzdłuż tarczy. fObrócić obrabiany przedmiot. fUstawić głębokość cięcia i prowadnicę na dru- gim boku, na którym wykonywany jest wręg. fWykonać drugie cięcie wręgu. fUżyć popychacza [11-2] do prowadzenia przedmiotu wzdłuż tarczy. Wykonywanie wręgów w elementach ≤ 12 mm za pomocą pilarki tarczowej z zablokowaną tar- czą fWykorzystać przykładnicę jako przykładnicę poprzeczną (ilustracja 3). fNależy postępować zgodnie z instrukcja- mi dotyczącymi cięć poprzecznych (patrz rozdz. 9.2a). Podczas wykonywania wręgów na krótkim boku NIGDY nie używać prowadnicy jako prowadnicy wzdłużnej. Wpusty fUstawić głębokość cięcia przy tarczy. fUżyć prowadnicy. fProwadzić przedmiot ręcznie. Ręce nie mogą znajdować się w osi poruszania się tarczy. fUżyć popychacza [11-2] do prowadzenia przedmiotu wzdłuż tarczy. fPowtarzać proces do osiągnięcia żądanej głę- bokości wpustu.191 P R E C I S I O -

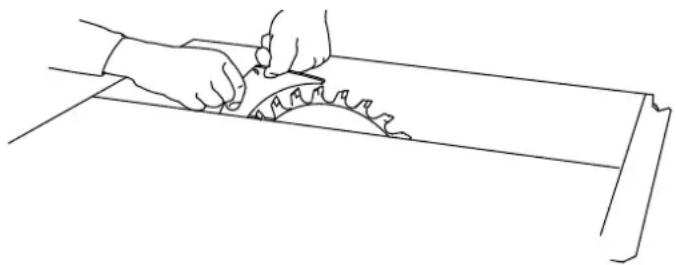

Po pracy fPo wykonaniu cięć krytych ponownie ustawić klin rozdzielający [6-1] w pozycji górnej i zało- żyć osłonę [6-4]. Skomplikowane cięcia kryte fnp. cięcie wgłębne, cięcia z dwoma prowadni- cami, wykonywanie wpustów i frezowanie pro- fili i wydrążeń są niedozwolone. 9.1d Grzebień dociskowy Wskazówka Przy wykonywaniu cięć krytych korzystać z grze- bienia dociskowego.Zamontować grzebień doci- skowy na prowadnicy i stole tak, aby mocno doci- skał obrabiany element do stołu podczas cięcia. Grzebień dociskowy nie wchodzi w zakres dosta- wy. 9.1e Cięcia podłużne z nachyleniem fPodczas wykonywania cięć z nachyleniem w elementach o długości krawędzi ≤ 150 mm używać tylko lewej prowadnicy.Zapewnia to więcej miejsca między prowadnicą a tarczą.
9.2 Wykorzystanie pilarki tarczowej
9.2a Cięcia poprzeczne fUmieścić tarczę pilarską w pozycji z tyłu stołu, patrz rozdz. 8b. fWykorzystywać prowadnicę kątową jako liniał poprzeczny lub kątowy (ilustracja 3), do usta- wiania i przytrzymywania elementu obrabia- nego. We wpuście [3-8] można umieścić ści- ski śrubowe (nie wchodzą w skład dostawy) i przymocować nimi elementy obrabiane. Przeprowadzić cięcie. fZwolnić blokadę pilarki poprzez obrót w lewo pokrętła [2-6]. fNastępnie pociągnąć pilarkę za to samo po- krętło [2-6] do przodu. fPo wykonaniu cięcia przesunąć agregat pilar- ski z powrotem do tyłu, do pozycji wyjściowej, przed zdjęciem elementu obrabianego z pro- wadnicy kątowej. Wskazówka: Pilarkę można zablokować w środ- kowej pozycji, naciskając dźwignię blokującą - [1-9], dzięki czemu elementy obsługowe będą łatwo dostępne. Blokadę zwalnia się obracając pokrętło [2-6] w lewo. 9.2b Cięcia skośne W przypadku wykonywania cięć pod kątem na- leży ustawić kąt uciosu tarczy, patrz rozdz. 8.7. Prowadnica kątowa znajduje się po prawej stro- nie stołu. W przypadku wykonywania cięć pod kątem nale- ży ustawić prowadnicę kątową, patrz rozdz. 8.10. 9.3. Popychacz Jeśli popychacz [11-2] nie jest w użyciu, należy go umieścić w schowku na wyposażenie [11-4]. 10 Konserwacja i utrzymanie w czy- stości

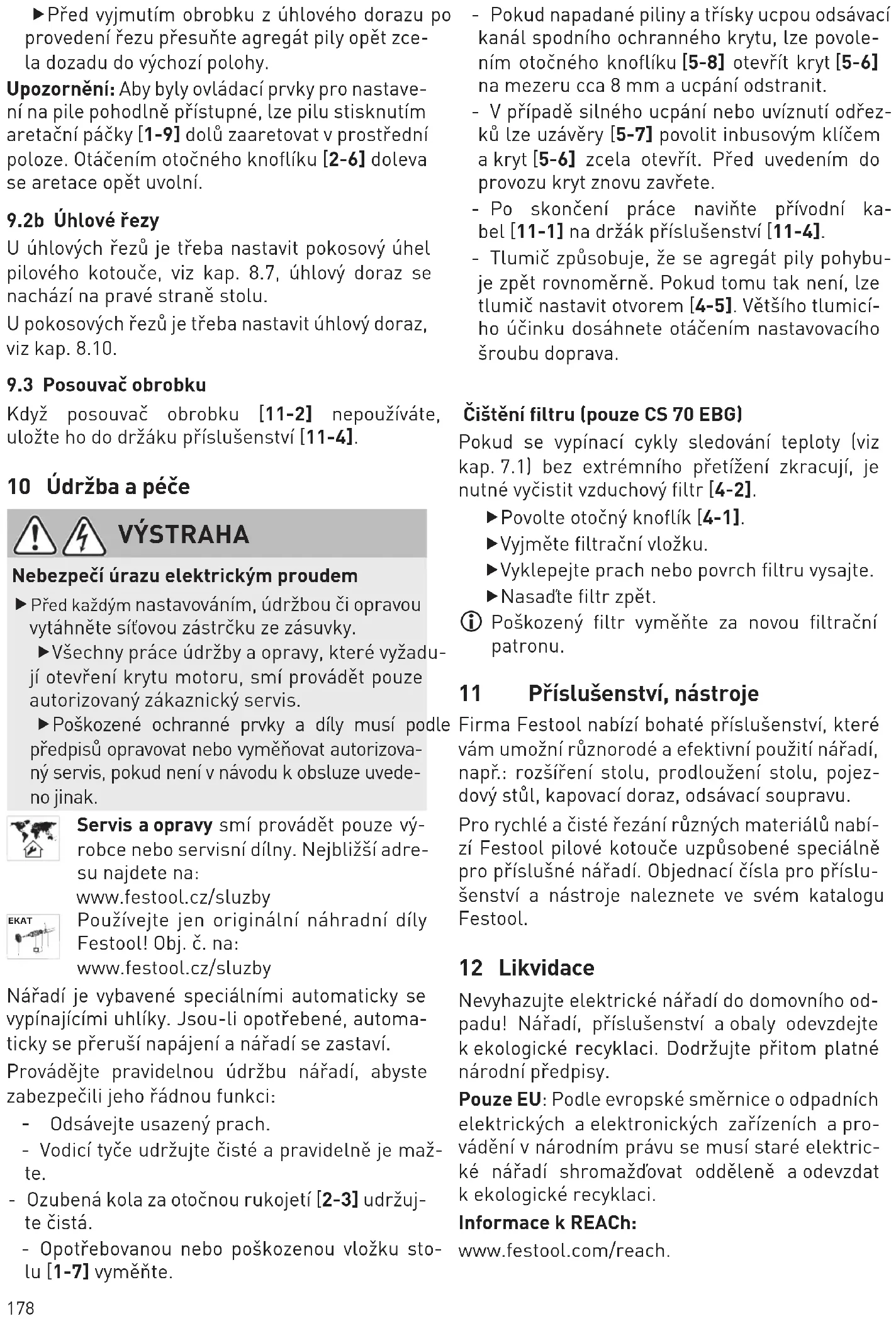

OSTRZEŻENIE Niebezpieczeństwo wypadku, porażenie prą- dem fPrzed przystąpieniem do ustawiania, konser- wacji lub naprawy należy wyciągnąć wtyczkę przewodu zasilającego. fWszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykony- wane wyłącznie przez autoryzowany warsztat serwisowy. fUszkodzone urządzenia zabezpieczające i elementy zgodnie z przeznaczeniem muszą zostać naprawione lub wymienione przez au- toryzowany warsztat specjalistyczny, o ile nie ma innych zaleceń w instrukcji użytkowania. Serwis i naprawa wyłącznie u producen- ta i w certyfikowanych warsztatach. Naj- bliższy adres znaleźć można na: www.festool.pl/serwis EKAT
Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis Urządzenie wyposażone jest w samowyłączające specjalne szczotki węglowe. Jeśli są one zużyte, następuje automatyczne przerwanie zasilania i urządzenie zatrzymuje się.192 Dla zapewnienia prawidłowego funkcjonowania urządzenie należy regularnie poddawać konser- wacji: - Usuwać nagromadzony pył poprzez odsysanie. - Utrzymywać drążki prowadzące w czystości i regularnie smarować. - Utrzymywać w czystości koła zębate za uchwy- tem obrotowym [2-3]. - Zużytą lub uszkodzoną wkładkę stołową [1-7] należy wymienić. - Zatkanie kanału odsysającego dolnej osłony przez opadające drzazgi można usunąć odkrę- cając pokrętło [5-8] i otwierając klapę [5-6] na ok. 8 mm. - Przy dużych zatkaniach lub zakleszcze- niach pozostałości po cięciu można odkrę- cić zamknięcia [5-7] za pomocą klucza sze- ściokątnego, tak aby klapę [5-6] można było otworzyć całkowicie. Przed uruchomie- niem klapę należy ponownie zamknąć. - Po zakończeniu pracy należy nawinąć przewód zasilający [11-1] na uchwyty [11-4]. - Tłumik powoduje, że agregat pilarski na całej długości przesuwu równomiernie przesuwa się do tyłu. W przeciwnym wypadku tłumik można wyregulować poprzez otwór [4-5]. Wzmocnie- nie działania tłumiącego można osiągnąć po- przez obracanie w prawo śruby nastawczej. Czyszczenie filtra (tylko CS 70 EBG) Jeśli cykle wyłączania kontroli temperatury (patrz rozdz. 7.1) staną się krótsze bez nadmier- nego obciążenia, należy oczyścić filtr ssania po- wietrza [4-2]. fOdkręcić pokrętło [4-1]. fWyjąć wkład filtra. fWytrząsnąć pył lub odkurzyć powierzchnię filtra. fPonownie włożyć filtr. L Uszkodzony filtr należy zastąpić nowym wkładem filtracyjnym. 11 Wyposażenie, narzędzia Firma Festool oferuje kompleksowe wyposa- żenie, ułatwiające różnorodne i efektywne wy- korzystania posiadanego elektronarzędzia, np.: element rozszerzający stół, element przedłuża- jący stół, stół przesuwny, prowadnica do obcina- nia długich elementów, zestaw do odsysania. W celu umożliwienia szybkiej i czystej obróbki różnych materiałów, Festool oferuje tarcze pi- larskie dostosowane specjalnie do danego urzą- dzenia. Numery zamówień elementów wyposa- żenia i narzędzi znajdziesz u swojego partnera handlowego. 12 Utylizacja Nie wolno wyrzucać narzędzi elektrycznych wraz z odpadami domowymi! Urządzenia, wyposa- żenie i opakowania należy przekazać zgodnie z przepisami o ochronie środowiska do odzysku surowców wtórnych. Należy przy tym przestrze- gać obowiązujących przepisów państwowych. Tylko UE: Zgodnie z europejską dyrektywą doty- czącą zużytych urządzeń elektrycznych i elektro- nicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku. Informacje dotyczące rozporządzenia REACh: www.festool.com/reach1
