BRUKSANVISNING PRECISIO CS 70 EG FESTOOL

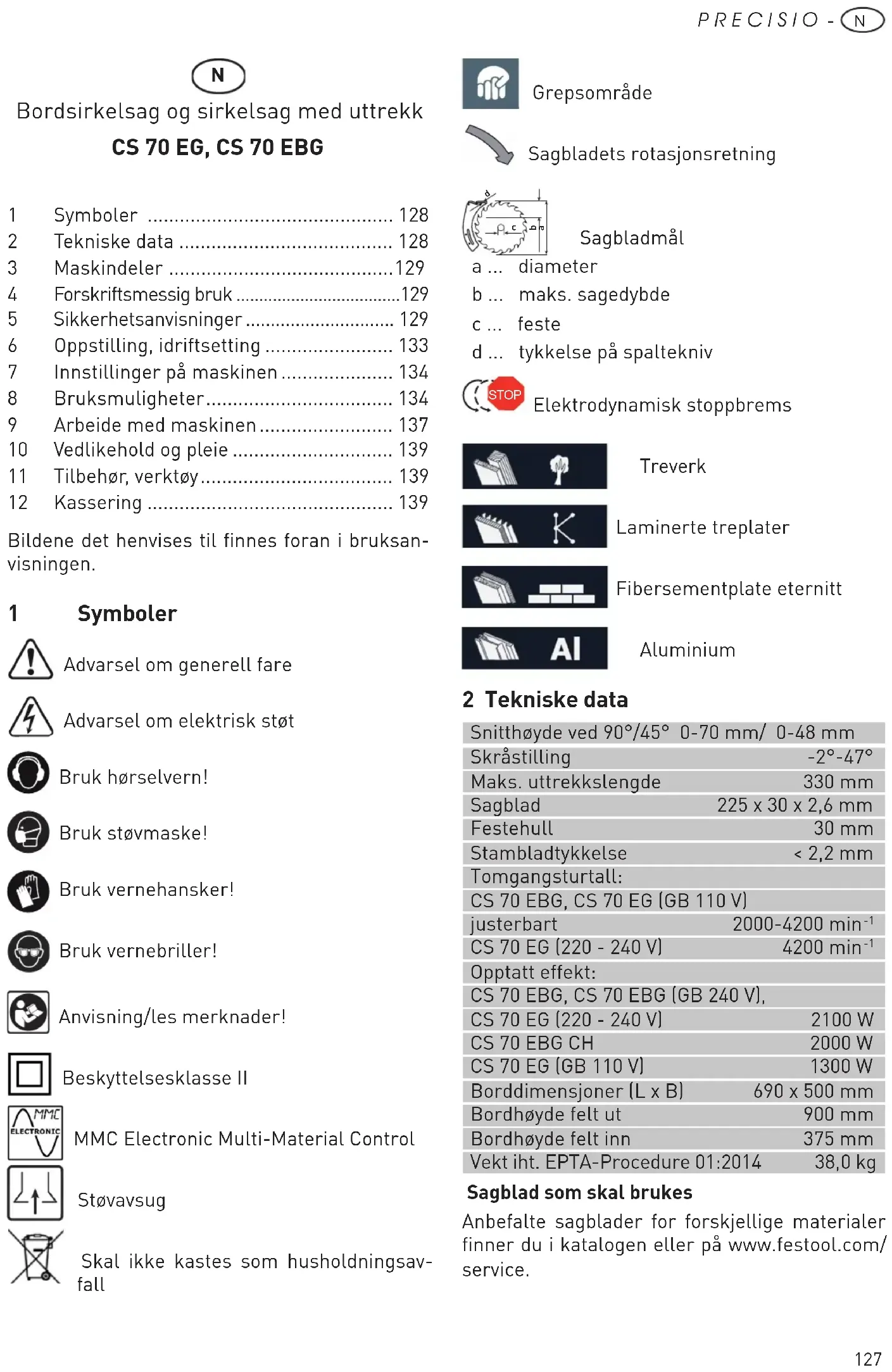

CS 70 EG (GB 110 V) 1300 W Borddimensjoner (L x B) 690 x 500 mm Bordhøyde felt ut 900 mm Bordhøyde felt inn 375 mm Vekt iht. EPTA-Procedure 01:2014 38,0 kg Sagblad som skal brukes Anbefalte sagblader for forskjellige materialer finner du i katalogen eller på www.festool.com/ service. Bordsirkelsag og sirkelsag med uttrekk

Advarsel! Les alle sikkerhetsregler og anvisninger. Hvis advarslene og anvisningene ikke overholdes, kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar all sikkerhetsinformasjon og alle an- visninger for fremtidig bruk. I sikkerhetsinformasjonen brukes uttrykket "elek- troverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

5.2 Sikkerhetsanvisninger for bordsirkel-

sager Vernedekselrelaterte sikkerhetsanvisninger a. Ikke ta av vernedekslene. Vernedekslene må være i funksjonsdyktig stand og riktig montert. Vernedeksler som er løse, skadde eller ikke fungerer riktig, må repareres eller skiftes ut. b. Bruk alltid sagbladvernedekselet og spalt- ekilen ved kapping. Ved kappsaging der sag- bladet sager gjennom hele emnetykkelsen reduserer vernedekselet og andre sikkerhets- innretninger faren for personskader. c. Etter at arbeidsoperasjoner der det er nød- vendig å fjerne vernedeksel og/eller spaltek- ile (f.eks. falser eller sokler) er avsluttet, må beskyttelsessystemet umiddelbart monteres igjen. Vernedekselet og spaltekilen reduserer faren for personskader. d. Før elektroverktøyet slås på, må du kontrol- lere at sagbladet ikke berører vernedekse- let, spaltekilen eller emnet. Det kan oppstå farlige situasjoner hvis disse komponentene berører sagbladet. e. Juser spaltekilen som beskrevet i denne bruksanvisningen. Feil avstander, posisjon og justering kan føre til at spaltekilen ikke hindrer tilbakeslag effektivt. f. Spaltekilen må kunne gripe inn i emnet for at den skal kunne fungere. Hvis et emne er for kort til at spaltekilen skal kunne nås under saging, fungerer ikke spaltekilen. Under slike forhold kan et tilbakeslag ikke hindres. g. Bruk sagblad som passer til spaltekilen. For at spaltekilen skal fungere riktig, må sagblad- diameteren passe til spaltekilen, sagbladets stamblad m være tynnere enn spaltekilen og tannbredden må være større enn tykkelsen på spaltekilen. Sikkerhetsanvisninger for saging

Fare! Pass på at du ikke har fingrene eller hendene i nærheten av sagbladet eller sageområdet. Hvis du er uoppmerksom et øyeblikk, eller hvis du skulle gli, kan føre hånden din mot sagbladet og føre til alvorlige skader. b. Før emnet bare mot sagbladet mot rotasjons- retningen. Hvis emnet føres i samme retning som sagbladet rotasjonsretning over bordet, kan det føre til at emnet og hånden din trekkes inn i sagbladet. c. Bruk aldri gjæringsanlegget for å føre inn emnet ved langsgående snitt, og bruk aldri parallellanlegget i tillegg for lengdeinnstil- ling ved tverrgående snitt med gjæringsan- legget. Hvis emnet føres med parallellan- legget og gjæringsanlegget samtidig, øker129 P R E C I S I O -

sannsynligheten for at sagbladet blokkeres og det oppstår tilbakeslag. d. Kraften som utøves under innføring av em- net ved langsgående snitt, må alltid utøves mellom anlegsskinnen og sagbladet. Bruk en skyvestokk hvis avstanden mellom anleggs- skinne og sagblad er under 150 mm, og en skyvekloss hvis avstanden er under 50 mm. Slike hjelpemidler sørger for at hånden din holdes i trygg avstand fra sagbladet. e. Bruk skyvestokken som fulgte med fra produ- senten, eller en som er produsert i samsvar med anvisningene. Skyvestokken sørger for tilstrekkelig avstand mellom hånd og sagblad. f. Bruk aldri en skyvestokk som er skadet el- ler som det er saget i. En skadet skyvestokk kan brekke og føre til at du får hånden inn i sagbladet. g. Arbeid aldri "på frihånd". Bruk alltid paral- lellanlegget eller gjæringsanlegget for å legge på og føre emnet. "På frihånd" betyr å støtte eller føre emnet med hendene isteden- for å bruke parallellanlegg eller gjæringsan- legg. Saging på frihånd fører til feiljustering, blokkering og tilbakeslag. h. Ha aldri hånden rundt eller over et roterende sagblad. Hvis du griper etter et emne, er det fare for at du berører det roterende sagbladet.

i. Støtt lange og/eller brede emner bak og/eller

på siden av sagbordet, slik at de blir liggende vannrett. Lange og/eller brede emner har en tendens til å tippe på kanten av sagbordet, noe som fører at man mister kontrollen, til blokkering av sagbladet og tilbakeslag. j. Før emnet jevnt inn. Ikke bøy eller drei em- net. Hvis sagbladet setter seg fast, slår du av elektroverktøyet umiddelbart, trekker ut nettstøpselet og utbedrer årsaken til blok- keringen. Hvis sagbladet kiles fast av emnet, kan det oppstå tilbakeslag, eller motoren kan blokkeres. k. Ikke fjern avsaget materiale mens sagen går. Avsaget materiale kan sette seg fast mellom sagbladet og anleggsskinnen eller i vernedek- selet og trekke fingrene dine inn i sagbladet når det fjernes. Slå av sagen, og vent til sag- bladet er stoppet før du fjerner materialet. l. Bruk et ekstra parallellanlegg som har kontakt med bordoverflaten ved saging av langsgående snitt i emner som er tynnere enn 2 mm. Tynne emner kan kile seg fast under parallellanlegget og føre til tilbakeslag. Tilbakeslag - årsaker og sikkerhetsanvisninger Et tilbakeslag er en plutselig reaksjon i emnet på grunn av at sagbladet hekter seg fast eller blokkeres, eller skrått snitt i emnet i forhold til sagbladet, eller på grunn av fastklemming av en del av emnet mellom sagbladet og parallellan- legget eller et annet faststående objekt. I de fleste tilfeller fanges emnet av den bakre delen av sagbladet ved et tilbakeslag, og det løftes fra sagbordet og slynges i retning brukeren. Et tilbakeslag skyldes feil bruk av bordsirkelsa- gen. Det kan unngås ved at man følger egnede sikkerhetstiltak som de nedenfor. a. Stå aldri på linje med sagbladet. Stå alltid på den siden av sagbladet der anleggsskinnen er. Ved et tilbakeslag kan emnet slynges med høy hastighet mot personer som står foran og på linje med sagbladet. b. Stikk aldri hånden over eller bak sagbladet for å trekke i eller støtte emnet. Du kan kom- me til å berøre sagbladet, eller et tilbakeslag kan føre til at fingrene dine blir trukket inn i sagbladet. c. Hold og trykk aldri emnet som sages, mot det roterende sagbladet. Hvis emnet som sages, trykkes mot sagbladet, fører det til blokkering og tilbakeslag. d. Juster anleggsskinnen slik at den sitter pa- rallelt med sagbladet. Hvis anleggsskinnen ikke er riktig justert, trykker emnet mot sag- bladet og fører til tilbakeslag. e. Bruk en nedtrykker/sidetrykker til å føre emnet mot bordet og anleggsskinnen ved skjulte snitt (f.eks. falser eller tverrgående riller). Med en nedtrykker/sidetrykker kan du bedre kontrollere emnet ved tilbakeslag. f. Vær spesielt forsiktig ved saging i områder du ikke kan se på sammensatte emner. Sag- bladet kan sage i objekter som kan forårsake tilbakeslag. g. Støtt opp store plater for å unngå fare for tilbakeslag på grunn av et sagblad som kom- mer i klem. Store plater kan bøye seg under sin egen vekt. Plater må støttes overalt der de stikker ut over bordoverflaten. h. Vær spesielt forsiktig ved saging av emner som er vridd, med mye kvister, som er bøyd130 eller ikke har en rett kant der det kan føres med et gjæringsanlegg eller langs en an- legsskinne. Et vridd eller dreid emne eller emne med mye kvister er ustabilt og fører til feilplassering av sagsporet med sagbladet, blokkering og tilbakeslag.

i. Sag aldri flere emner som er stablet oppå

eller etter hverandre. Sagbladet kan hekte seg fast i én eller flere deler og forårsake tilbakeslag. j. Hvis du ønsker å starte en sag igjen mens sagbladet sitter i emnet, sentrerer du sag- bladet i sagespalten slik at sagtennene ikke hekter seg fast i emnet. Hvis sagbladet blokkeres, kan det løfte emnet og forårsake tilbakeslag når sagen startes igjen. k. Hold sagbladene rene, skarpe og tilstrekkelig bøyd. Bruk aldri vridde sagblad eller sagblad med sprukne eller brukkede tenner. Skarpe og riktig bøyde sagblad minimerer fastklem- ming, blokkering og tilbakeslag. Sikkerhetsanvisninger for bruk av bordsirkel- sager a. Slå av bordsirkelsagen og koble den fra strømforsyningen før du fjerner bordinnsat- sen, skifter sagblad, foretar innstillinger på spaltekilen eller sagbladets vernedeksel og hvis du setter fra deg maskinen uten tilsyn.. Sikkerhetstiltak bidrar til å hindre uhell. b. La aldri bordsirkelsagen gå uten tilsyn. Slå av elektroverktøyet, og forlat det ikke før det har stoppet helt. En sag som går uten tilsyn, representerer en ukontrollert fare. c. Plasser bordsirkelsagen på et sted med plant underlag og god ventilasjon, og der du kan stå sikkert og stabilt. Oppstillingsstedet nå være stort nok til at du uten problemer kan håndtere emnene. Uryddige arbeidsområder uten lys og ujevne, glatte underlag kan føre til ulykker. d. Fjern jevnlig sagflis og sagmugg under sag- bordet og/eller på støvavsuget. Oppsamlet sagmugg er brennbart og kan selvantenne. e. Sikre bordsirkelsagen. Hvis bordsirkelsagen ikke er riktig sikret, kan den bevege seg eller velte. f. Fjern innstillingsverktøy, trebiter osv. fra bordsirkelsagen før du slå den på. Forstyr- relser eller blokkering kan være farlig. g. Bruk alltid sagblad i riktig størrelse og med passende festeåpning (f.eks. stjerneformet eller rund). Sagblader som ikke passer til monteringsdelene på sagene, vil rotere ujevnt og føre til tap av kontroll. h. Bruk aldri skadd eller feil monteringsma- teriell for sagblad, for eksempel flenser, mellomleggsskiver, skruer eller muttere. Dette monteringsmateriellet for sagblad er konstruert spesielt for din sag, for sikker drift og optimal ytelse.

sikkerhetsanvisninger - Det må bare benyttes verktøy i henhold til kra- vene i EN 847-1. - Dette betyr sagbladene som er anbefalt av pro- dusenten i denne bruksanvisningen. - Bare sagblad med følgende spesifikasjoner må brukes: sagbladdiameter 225 mm; snittbredde 2,5 mm, festeåpning 30 mm; stambladtykkelse maks. 2,2 mm; egnet for turtall opptil 4200

min. - Sagblad av høylegert hurtigstål (HSS-stål) må ikke brukes. - Sagbladets snittbredde må være større og stambladtykkelsen mindre enn tykkelsen til spaltekilen på 2,2 mm. - Verktøyet må være egnet for materialet som skal bearbeides. - Deformerte eller sprukne sagblad og sagblad med sløvt eller defekt skjær må ikke brukes. - Når verktøyet monteres, er det viktig å passe på at de spennes fast på verktøynavet eller verk- tøyets fastspenningsflate, og at skjærene ikke berører hverandre eller fastspenningselemen- tene. - Festeskruer og -muttere skal strammes med egnede nøkler osv. og med tiltrekkingsmomen- tet som er angitt av produsenten. - Fastspenningsflatene må rengjøres for smuss, olje og vann.131 P R E C I S I O -

- Spennskruene skal strammes i samsvar med anvisningene fra produsenten. - Det er ikke tillatt å forlenge nøkkelen eller stramme ved hjelp av hammerslag. - Verktøyene må transporteres og oppbevares i en egnet beholder. - Maskinen må bare brukes når alle beskyttel- sesinnretningene er påsatt på riktig sted og maskinen er i god stand og riktig vedlikeholdt. - Skift umiddelbart ut bordplaten hvis den er skadet (f.eks. saget i). - Betjeningspersonale må ha tilstrekkelig opplæ- ring i bruk, innstilling og betjening av maskinen. - Feil på maskinen, inkludert de isolerende be- skyttelsesinnretningene eller verktøyet, må varsles til vedlikeholdspersonalet umiddelbart etter at de er oppdaget. Maskinen må ikke bru- kes igjen før feilene er utbedret. - Bruk egnet personlig verneut- styr: Hørselvern som beskytter mot fare for hørselsskader, ver- nebriller, åndedrettsvern som reduserer faren for innånding av helseskadelig støv, vernhehansker ved håndte- ring av verktøy og grove materialer. - For å minimere støyutviklingen må verktøyet være skarpt og alle elementer for støyreduksjon (deksler osv.) må være riktig innstilt. - Ved saging av tre skal maskinen kobles til et støvavsug i samsvar med EN 60335-2-69, støv- klasse M. - For å minimere utslippet av støv skal maskinen kobles til et egnet støvavsug, og alle elementer for støvsamling (avsugshetter osv.) skal være riktig innstilt. - Asbestholdige materialer må ikke bearbeides. - Sørg for tilstrekkelig belysning i rommet eller på arbeidsplassen. - Stå i riktig stilling under saging: - foran på brukersiden, - med fronten vendt mot sagen, - ved siden av sagbladplanet. - Bruk skyvestokken som fulgte med til å føre emnet sikkert forbi sagbladet. - Bruk alltid den vedlagte spaltekilen og ver- nedekselet. Påse at de er stilt inn riktig som beskrevet i bruksanvisningen. Hvis spaltekilen ikke er riktig innstilt og hvis sikkerhetsrelevante komponenter som f.eks. vernedekslene fjernes, kan følgene bli alvorlige personskader. - Lange emner skal støttes med egnet anordning slik at de ligger vannrett. - Før skifte av verktøy og utbedring av feil, f.eks. fjerning av fastklemte spon, skal støpselet trek- kes ut av stikkontakten. - Fjern ikke rester fra sagingen eller andre em- nedeler fra sageområdet mens maskinen går og før sageenheten står i hvilestilling. - Hvis sagbladet er blokkert, slår du av maskinen umiddelbart og trekker ut nettstøpselet. Først da må du ta ut emnet som har satt seg fast. - Falser eller spor er bare tillatt med egnet be- skyttelsesanordning, f.eks. et tunnelvern over sagbordet. - Sikkerhetsinnretningene må alltid monteres igjen umiddelbart etter t arbeider som krever at vernedekselet fjernes, se kap. 6.2b, er avsluttet - Sirkelsager må ikke brukes til saging av slisser (spor som ender i emnet). - Under transport av maskinen må det øvre ver- nedekselet dekke den øvre delen av sagbladet. - Det øvre vernedekselet må ikke brukes som transporthåndtak! - Oppbevar skyvestokken på tilbehørsholderen på maskinen når den ikke er i bruk. - Bruk bare Festool originaltilbehør og hjelpe- midler. - Det er forbudt å bruke egne hjelpemidler som f.eks. skyvestokk og linjal. - Kontroller før arbeidet at vernedekselet og splintbeskyttelsen er fritt bevegelige og ligger på bordet. - For å unngå at sagbladet blir overopphetet eller at plasten smelter, må du stille inn riktig turtall for det materialet som skal sages, og ikke trykke for hardt under sagingen. - Slå på sagen med feilstrømvernebryteren før saging av metall. - Kontroller regelmessig støpsel og kabel, og hvis disse er skadde, må de byttes av en fag- mann.

Typiske støyverdier beregnet etter EN 62841 (se EU-samsvarserklæring): Lydtrykknivå L

= 84 dB(A) Lydeffektnivå L

= 98 dB(A) Tillegg for måleusikkerhet K = 3 dB

FORSIKTIG Støyen som oppstår under arbeidet skader hørselen. fBruk hørselvern!132 - De angitte verdiene for støyutslipp er målt i sam- svar med standard testmetode og kan brukes til sammenligning av verktøy. - Det angitte støyutslippet kan også brukes til foreløpig vurdering av støybelastningen.

FORSIKTIG Støyemisjonen kan – avhengig av måten elek- troverktøyet brukes på, spesielt hvilken type emne som bearbeides – avvike fra de opplyste verdiene under den faktiske bruken av elek- troverktøyet. fFor å beskytte operatøren må det fastsettes sikkerhetstiltak på grunnlag av en vurdering av belastningen under de faktiske bruksbe- tingelsene. (Det må tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktøyet var slått av og tider hvor det var slått på, men gikk uten belastning).

5.5 Gjenværende risiko

Selv om alle relevante byggeforskrifter overhol- des, kan det oppstå farlige situasjoner når mas- kinen er i bruk, for eksempel på grunn av: - emnedeler som slynges vekk - verktøydeler som slynges vekk fordi verktøyet er defekt - støyutslipp - utslipp av trestøv. 6 Oppstilling, idriftsetting

ADVARSEL Fare for uhell hvis maskinen brukes med spenning eller frekvens som ikke er tillatt. fNettspenningen og frekvensen til strømkil- den må stemme overens med angivelsene på maskinens typeskilt. fI Nord-Amerika er det bare tillatt å bruke Festool-maskiner med en spenningsspesifi- kasjon på 120 Volt. fFør hver bruk av verktøyet skal kabelen og støpselet kontrolleres. Reparasjoner må kun utføres av fagfolk. fNår det gjelder utendørs bruk benytt kun godkjent skjøtekabel og fordelingsboks.

6.1 Stille opp maskinen

Sørg for at gulvet rundt maskinen er jevnt og i god tilstand og uten løse gjenstander (f.eks. spon og rester fra saging). L Maskinen kan stilles opp med og uten utfelte ben. fFelle ut benene: Åpne de fire skruknappe- ne [1-11] til de stopper. fFell ut benene [1-1], og skru fast skruknappe- ne [1-11]. For at maskinen skal stå sikkert, kan lengden på et ben endres ved at endedekselet [1-12] vris.

6.2 Før første gangs bruk

6.2a Montere håndtaksknapp fSkru inn skruknappen [2-6] som følger med, i trekkstangen ved å dreie mot venstre. 6.2b Montere vernedekselet (bilde 12) fFjern det gule sikkerhetsklistremerket [12-4]. fStill inn sagen på maksimal snittdybde og gjæring på 0°. fTrekk kilen [12-1] opp til den øvre stillingen.

Sett vernedekselet [12-3] på spaltekni- ven [12-1]. Når du gjør dette, tar du den langs- gående tappen som ligger inne i vernedekse- let [12-3], skyver den inn i sporet [12-6] på spaltekniven [12-1] og stikker skruen [12-2] gjennom hullet [12-5] i spaltekniven [12-1].

Hold alltid på grepsområdet på side- ne [1-13] under transport av elektro- verktøyet. Hold eller transporter aldri elektroverktøyet i beskyttelsesdekselet. fLås sagenheten i nullstillingen. fFjern alt tilbehøret på sagen, og rull opp led- ningen på ledningsholderen. fFell eventuelt inn benene. 6.3a Transporthjul Maskinen er utstyrt med transporthjul for trans- port over korte avstander. fHold i grepsområdet på verktøyet [1-13], og trekk det til ønsket sted.133 P R E C I S I O -

L På grunn av motorens høye kapasitet anbefaler vi å bruke en 16 A sikring. fSlå på: Trykk på den grønne innkoblingsbry- teren [1-2]. Den røde knappen er utkoblings- bryteren. 7 Innstillinger på maskinen

ADVARSEL Fare for uhell, elektrisk støt fTrekk nettstøpselet ut av vegguttaket før alle typer arbeid på maskinen.

[o/min] 1 ~ 2000 4 ~ 3300 2 ~ 2400 5 ~ 3800 3 ~ 2800 6 ~ 4200 Forhåndsinnstilt motorturtall holdes konstant ved hjelp av elektronikken. Dermed holdes sa- gehastigheten konstant også under belastning. Overbelastningsvern Ved ekstrem overbelastning på maskinen redu- seres strømforsyningen. Hvis motoren blokke- res en stund, avbrytes strømforsyningen helt. Etter avlastning eller utkoblingen er maskinen klar for drift igjen. Temperatursikring Ved for høy motortemperatur reduseres strøm- forsyningen og turtallet. Maskinen går med re- dusert effekt for å muliggjøre rask avkjøling via motorventilasjonen. Etter avkjølingen går mas- kinen automatisk med høyere effekt igjen. Brems (bare CS 70 EBG) Ved utkobling bremses sagbladet i 3 sekunder elektronisk helt til det stopper. Selvstartvern Den innebygde underspenningsutløseren hin- drer at maskinen automatisk starter igjen etter strømbrudd i modus for kontinuerlig drift. I slike tilfeller må maskinen slås på igjen. 8 Bruksmuligheter Maskinen kan brukes som bordsirkelsag og sir- kelsag med uttrekk. 8a) Bordsirkelsag (bilde 1) fLøsne sagens låseanordning ved å dreie knap- pen [2-6] mot venstre. fTrekk deretter sagen forover med den samme knappen [2-6]. fEtter noen få millimeter kan du trykke låses- paken [1-9] ned. fNår den glir videre bakover, festes låsespaken i trekkstangen og fikserer sagen i midten av bordet. Sagenheten er nå i en midtre bordposisjon, og maskinen kan brukes som bordsirkelsag. 8b) Sirkelsag med uttrekk (bilde 3) fLøsne sagens låseanordning ved å dreie knap- pen [2-6] mot venstre. Nå kan sagenheten beveges forover og bakover for trekksaging. Bevegelsen bakover støttes av fjærbelastning.

8.1 Ekstraføtter [1-3]

Ekstraføttene må alltid brukes sammen med bordforlengelse, bordutvidelse eller skyvebord. fLøsne skruen [1-4], sving ut benet [1-3] til det står på underlaget og stram skruen [1-4] igjen.

8.2 Montere tilbehørsholderen

Se bilde 13 og 14. fNår de to enkeltdelene settes sammen, er det viktig å passe på at de to platene til låseanord- ningene føyes nøyaktig inn i hverandre og låses. fKontroller også at låsene er plassert riktig i hol- debøylene på baksiden av tilbehørsholderen.

8.3 Gjæringskutt på langs

Ved gjæringskutt på langs bør vinkelanslaget være på høyre side av bordet.

8.5 Sette sagen i installasjonsstilling

Når det skal foretas innstillinger på maskinen, må sagen alltid settes i installasjonsstilling: Ved levering er sagen låst i hvilestilling. fLøsne låseanordningen ved å dreie knap- pen [2-6] mot venstre, og trekk sagen forover. fTrykk på låsespaken [1-9]. Sagen låses nå i midtstilling.

8.6 Stille inn snitthøyden

Stille innsnitthøyden trinnløst fra 0 til 70 mm i installasjonsstilling: fDrei på snitthøydeinnstillingen [1-10]. L Et presist snitt oppnås hvis den innstilte snitthøyden er 2-5 mm større enn tykkelsen på emnet.

8.7 Stille inn gjæringsvinkelen

Sagbladet kan svinges mellom 0° og 45° i instal- lasjonsstilling: fÅpne dreieknappen [2-4]. fStill inn gjæringsvinkelen ved hjelp av skala- en [2-5] på dreiehåndtaket [2-3]. fLukk dreieknappen [2-4]. For nøyaktige tilpasningsarbeider (saging bak på kanter) kan sagbladet svinges 2° over de to endestillingene. fKnappen [2-2] holdes da inntrykt i endestillin- gen. Sagbladet kan nå svinges inntil -2° eller 47° med dreiehåndtaket [2-3]. Når knappen [2-2] slip- pes, er 0°- og 45°-stopperne aktive igjen.

ADVARSEL Fare for uhell, elektrisk støt fTrekk nettstøpselet ut av vegguttaket før alle typer arbeid på maskinen.

FORSIKTIG Varmt og skarpt verktøy Fare for personskade fBruk vernehansker. Ta ut sagbladet fBruk hansker under bytte av verktøy, men ikke under saging. fLås sagen i installasjonsstilling. fStill inn maksimal skråstilling og maksimal snitthøyde. fLøsne fastspenningen av innsatsen med drei- eknappen [5-1]. fSkyv klemplaten forover. fLøft bordinnsatsen [1-7] bak ved å holde un- der den, og ta den fra bordet bakover. fFjern vernedekselet (se kapitlet: Montere ver- nedeksel). fTa unbrakonøkkelen [5-3] ut av holderen på sagbladdekselet [5-10]. fLøsne låsene [5-9] med vrideren og unbra- konøkkelen [5-3] og fell ned sagbladdekse- let [5-10]. fSett unbrakonøkkelen [5-3] i sagbladfeste- skruen. fHold spindelstopperen [5-2] (bak sagbladet) inntrykt, og drei sagakselen med unbrakonøk- kelen til spindelstopperen [5-2] låses og blok- kerer sagakselen. L Sagbladfesteskruen har venstregjenger. fLøsne sagbladfesteskruen ved å dreie hardt med urviseren, og ta av spennflensen og sag- bladet. Montere sagblad

ADVARSEL Fare for personskade fPass på dreieretningen når et nytt sagblad skal brukes: Dreieretningen på sagbla- det [5-4] må stemme overens med mas- kinens dreieretning, se pil på vernedekse- let [5-10]. fLegg inn sagbladet. fSkru fast sagbladet og flensen med sagblad- festeskruen på sagakselen. fDrei sagbladet to hele omdreininger for hånd for å kontrollere om det beveger seg uhindret. fLukk sagbladdekselet [5-10], og monter ver- nedekselet, se kap. 6.2b. fSett unbrakonøkkelen [5-3] i holderen igjen. fFor å legge inn bordinnsatsen [1-7] i bordet setter du først fjærplaten [5-5] som stikker ut på innsatsen inn i bordrammen. Pass på at det ikke er støv på kontaktflaten. fLegg inn innsatsen, og skru den fast med spennanordningen og dreieknappen [5-1].

8.9 Stille inn spaltekilen

fSpaltekilen [6-1] skal stilles inn slik at avstan- den til sagbladets tannkrans er 3 til 5 mm. fTa unbrakonøkkelen [5-3] ut av holderen på sagbladdekselet [5-10].135 P R E C I S I O -

fSkru ut skruen [6-3] med unbrakonøkkelen, og ta den ut sammen med klemstykket [6-2]. fEtter at de to skruene [7-3] er åpnet, kan fø- ringsstykket [7-2] beveges vertikalt for inn- stilling av avstanden mellom spaltekilen og sagbladet. fMonter spaltekilen og klemstykket igjen og stram alle skruene etter utført innstilling.

Anlegget som følger med, kan festes på alle fire sider av maskinen som vist på bilde 3. Anlegget gir følgende justeringsmuligheter: Anlegget kan brukes som langsgående anlegg (bilde 1) eller tverrgående anlegg eller vinkelan- legg (bilde 3). Langsgående anlegg: fLøsne skruen [3-3] og løft fikseringsstif- ten [3-4], still inn vinkelen på 0° ved hjelp av skalaen, lås fikseringsstiften og skru fast skruen [3-3]. fLøsne skruen [3-2] og still inn listen [3-1] slik at den trekantede pilen ligger innenfor det grønne klistremerkefeltet, se detaljene [1-6]. Stram deretter skruen [3-2]. fSkyv vinkelanslaget inn i sporet på siden av bordet (detalj på bilde 3). Skyv helt til håndta- ket på vinkelanslaget dekker det grønnmar- kerte feltet på siden av bordet, se detalj [1-5]. Stram deretter skruen [3-5]. fLøsne skruen [3-6], still inn ønsket snittbred- de og stram skruen igjen. Vinkelanlegget kan brukes som høyt eller lavt lengdeanlegg. Da brukes listen [3-1] på høykant eller legges flatt. Det lave lengdeanlegget brukes til å hindre kol- lisjon med sagbladets beskyttelsesskjerm, f.eks. ved gjæringskutt med sagblad som er svingt 45°. Tverrgående anlegg og vinkelanlegg: fSkyv inn vinkelanslaget i sporet på bordet, se detalj på bilde 3, og ettertrekk skruen [3-5]. fLøsne skruen [3-3] og løft fikseringsstif- ten [3-4], still inn ønsket vinkel på skalaen (fikseringsstiften låses i de vanligste vin- kelinnstillingene), og stram skruen [3-3]. fLøsne skruen [3-2], still inn listen [3-1]slik at den ikke rekker inn sageplanet og stram skru- en [3-2]. Før du begynner på arbeidet, må du for- visse deg om at vriknappene på vinke- lanslaget er vridd igjen. Vinkelanslaget må kun brukes i fast posisjon og ikke til å skyve på arbeidsemnet. Når vinkelanslaget [11-3] ikke brukes, skal det klappes i nullstilling (bilde 15) og legges i tilbehørsholderen [11-4] (bil- de 11).

ADVARSEL Fare for uhell, elektrisk støt fTrekk nettstøpselet ut av vegguttaket før alle typer arbeid på maskinen. MERK Det må ikke utføres skrå saging med splintbeskyt- telsen. Ta av splintbeskyttelsen etter bruk. fÅpne dreieknappen [5-1]. fSkyv klemplaten forover. fLøft bordinnsatsen [1-7] i bakkant, og ta den av. fStill inn sagbladet på minste snitthøyde. fFell det lille dekselet [10-1] ned. fSkyv splintbeskyttelsen [10-3] inn i holderen på siden til den stopper [1 0-4

fSett inn bordinnsatsen [1-7], og lukk drei- eknappen [5-1]. fSlå på maskinen, og beveg sagbladet lang- somt opp til maksimal snitthøyde. Det blir da saget i splintbeskyttelsen. For op- timal funksjon bør den forhøyede delen [10-2] på splintbeskyttelsen rage litt (ca. 0,3 mm) over bordoverflaten. fFor å justere høyden til holderen [10-4] åpner du de to skruene [10-5].

ADVARSEL Innånding av støv kan skade luftveiene! fKoble alltid maskinen til et støvavsug. fBruk åndedrettsvern ved arbeid der det opp- står støv. PRECISIO har to koblinger for støvavsug: Øvre avsugskobling med bajonettlås [4-7] med Ø 27 mm og nedre avsugskobling [4-3]med Ø 35 mm. Plasser den øvre sugeslangen ved å feste slangeholderen [4-6] på klemlisten til sag- bordet.136 Støvavsugssettet CS 70 AB [4-4] (følger med CS 70 EBG ved levering) fører de to støvav- sugskoblingene sammen, slik at en Festool mo- bil støvsuger med koblingsstuss på Ø 50 mm kan kobles til.

8.13 Stille inn skala

Still ev. inn skalaen på de forskjellige sagblad- breddene ved hjelp av festeskruene.

8.14 Stille inn vernedekselet

Vernedekselet kan låses i øvre posisjon for inn- stilling av anleggene. fLås splintbeskyttelsen på siden [8-3] i den øvre posisjonen med festetappen [8-2]. fLøft vernedekselet til den øvre posisjo- nen [8-4], og stram skruen [8-1]. fEtter innstilling av anleggene løsner du skru- en [8-1] igjen og løsner splintbeskyttelsen på siden [8-3]. Merk: Vernedekselet og splint- beskyttelsen må ligge fritt på bordplaten (bil- de 9). fVernedekselet må festes på tilbehørsholde- ren [11-4] når det ikke er i bruk. 9 Arbeide med maskinen ADVARSEL Fare for personskade fFølg alle sikkerhetsanvisningene under arbeid med maskinen! fFør du begynner å arbeide må du forsikre deg om at alle dreieknappene til anlegget og mas- kinen er strammet. fIkke jobb med altfor store eller tunge ar- beidsemner som kan skade verktøyet. fAv sikkerhetsmessige årsaker må du ALDRI arbeide uten at det øvre beskyttelsesdekse- let [1-8] er montert (bortsett fra ved skjulte kutt). fForeta målinnstillinger mens maskinen er stanset. Still inn det øvre vernedekselet slik at det ligger på emnet.

9.1 Bruk som bordsirkelsag

Under bordsaging er sagen fast og emnet beve- ges. fTrekk sagen forover. fLa sagen gli langsomt bakover. fEtter noen få millimeter kan du trykke låses- paken [1-9] ned. Når den glir videre bakover, festes låsespaken i trekkstangen og fikserer sagen i midten av bor- det (stilling for bordsaging). 9.1a Langsgående snitt fPlasser sagbladet i midten av bordet, se kap. 9.1. fBruk vinkelanslaget som linjal på langs (bil- de 1) når du skal føre arbeidsemnet. fDu kan stille inn snittbredden med skalaene fFør emnet for hånd. Armene må ikke være i aksen til sagbladet. fBruk skyvestokken [11-2] til å føre emnet sik- kert forbi sagbladet. fLegg skyvestokken i tilbehørsholderen [11-4] når den ikke er i bruk. 9.1b Vinkelsnitt Ved vinkelsnitt må sagbladets gjæringsvinkel stilles inn, se kap. 8.7. 9.1c Skjulte kutt Når beskyttelsesdekselet er demontert, kan spaltekniven settes i to låsestillinger ved at det trekkes hardt i den. Spaltekniven skal alltid være i øvre låsestilling, bortsett fra ved skjulte kutt. Før arbeidet påbegynnes fTa av det øvre beskyttelsesdekselet [6-4]. fSett spaltekniven [6-1] i nedre låsestilling ved å trykke den hardt ned. Lage skjulte kutt Når du lager skjulte kutt, er det spesielt viktig å passe på god verktøyføring. Trykk arbeidsemnet godt fast mot bordet. Velg kutterekkefølgen slik at den siden av arbeidsemnet som du allerede har saget i, ikke er anslagsiden (fare for at det slår tilbake). Falsing fStill inn sagedybde og anslag for den første si- den av falsen.137 P R E C I S I O -

fUtfør det første kuttet i falsen ved å føre ar- beidsemnet for hånd. Armene må ikke være i aksen til sagbladet. fBruk skyvestokken [11-2] til å føre arbeids- emnet sikkert forbi sagbladet. fSnu arbeidsemnet. fStill inn sagedybde og anslag for den andre si- den av falsen. fUtfør det andre kuttet i falsen. fBruk skyvestokken [11-2] til å føre arbeids- emnet sikkert forbi sagbladet. Falsing i arbeidsemner ≤ 12 mm med trekksir- kelsag (med låst sagblad) fBruk anslaget som anslag på tvers (bilde 3). fFølg anvisningene for kutt på tvers (se kap. 9.2a). Ved falsing på den korte siden må du AL- DRI bruke anslaget som anslag på langs. Noting fStill inn kuttedybden på sagbladet. fBruk anslaget som føring. fFør arbeidsemnet for hånd. Armene må ikke være i aksen til sagbladet . fBruk skyvestokken [11-2] til å føre arbeids- emnet sikkert forbi sagbladet. fGjenta prosessen til du har ønsket notdybde. Etter arbeidet fEtter at du har utført de skjulte kuttene, setter du spaltekniven [6-1] i øvre stilling igjen, og sett på beskyttelsesdekselet [6-4]. Prosedyre ved kompliserte, skjulte kutt ff.eks. dykk-kutt, kløyving fra begge sider, skjæring av noter og profilfresing eller skjæ- ring av hulkiler er ikke tillatt. 9.1d Trykk-kam MERK Bruk trykk-kam til skjulte kutt. Monter trykk-kammen på anslaget og bordet slik at trykk-kammen trykker arbeidsemnet fast på bordplaten under sagingen. Trykk-kammen føl- ger ikke med. 9.1e Langsgående kutt på skrå fBruk utelukkende venstre anslag til langsgå- ende kutt på skrå i materiale med en kant- lengde på ≤ 150 mm. Dette sørger for mer plass mellom anslaget og sagbladet.

9.2 Bruk som trekksirkelsag

9.2a Tverrgående snitt fPlasser sagbladet i den bakre bordposisjonen, se kap. 8b. fBruk vinkelanslaget som linjal på tvers eller vinkellinjal (bilde 3), for å legge på og holde fast arbeidsemnet. Skrutvinger (medfølger ikke ved levering) for feste av emnet kan føres inn i sporet [3-8]. Utfør sagsnittet: fLøsne sagens låseanordning ved å dreie knap- pen [2-6] mot venstre. fTrekk sagen forover med den samme knap- pen [2-6]. fEtter å ha saget kuttet setter du sagaggrega- tet helt tilbake i utgangsposisjonen igjen før du tar ut arbeidsemnet fra vinkelanslaget. Merk: For at betjeningselementene skal være lett tilgjengelige for innstillinger på sagen, kan sagen låses i den midtre stillingen ved at låses- paken trykkes ned [1-9]. Låseanordningen låses opp igjen ved at dreieknappen [2-6] dreies mot venstre. 9.2b Vinkelsnitt Ved vinkelkutt må det stilles inn gjæringsvinkel for sagbladet, se kap. 8.7, vinkelanslaget er på høyre side av bordet. Ved gjæringskutt må vinkelanslaget stilles inn, se kap. 8.10. 9.3. Skyvestokk Legg skyvestokken [11-2] i tilbehørsholde- ren [11-4] når den ikke er i bruk.138 10 Vedlikehold og pleie

ADVARSEL Fare for uhell, elektrisk støt fTrekk alltid ut nettstøpselet før inn- stillinger, vedlikehold og reparasjoner. fAlle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeser- vice-verksted. fSkadde verneinnretninger og deler må re- pareres eller byttes fagmessig av et god- kjent verksted dersom ikke annet er oppgitt i bruksanvisningen. Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service EKAT

Bruk kun originale Festool-reservedeler! Best.-nr. finner du på: www.festool.com/service Maskinen er utstyrt med selvutkoblende spesi- alkull. Når disse er slitt, blir strømmen avbrutt automatisk og maskinen stanser. Vedlikehold maskinen jevnlig for å være sikker på at den fungerer som den skal: - Fjern oppsamlet støv ved å støvsuge. - Hold føringsstengene rene, og smør dem jevn- lig med fett. - Sørg for tannhjulene bak dreiehåndaket [2-3] er rene. - Skift ut bordinnsatsen [1-7] hvis den er slitt eller skadet. - Hvis trespon blokkerer avsugskanalen til det nedre vernedekselet, kan luken [5-6] åpnes ca. 8 mm slik at blokkeringen kan fjernes. Dreieknappen [5-8] må løsnes først. - Ved sterk tilstopping eller blokkering kan lå- sene [5-7] løsnes med unbrakonøkkelen, slik at dekselet [5-6] kan åpnes helt. Dekselet må stenges igjen før bruk. - Rull opp strømkabelen [11-1] på tilbehørshol- deren [11-4] etter at arbeidet er avsluttet. - En demper bidrar til at sagenheten går tilba- ke over hele uttrekkslengden. Hvis ikke dette er tilfellet, kan demperen justeres gjennom hullet [4-5]. Dempeeffekten forsterkes ved at justeringsskruen dreies mot høyre. Filterrengjøring (bare CS 70 EBG) Hvis temperaturovervåkingens utkoblingssyklu- ser (se kap. 7.1) blir kortere uten ekstrem over- belastning, må luftinnsugingsfilteret [4-2] ren- gjøres. fLøsne dreieknappen [4-1]. fTa ut filterinnsatsen. fBank ut støvet, eller støvsug filteroverflaten. fSett på plass filteret igjen. L Hvis filteret er skadet, må det skiftes ut med en ny filterpatron. 11 Tilbehør, verktøy Festool tilbyr omfattende tilbehør som gir deg muligheten til å bruke maskinen effektivt og til mange oppgaver, f.eks.: bordutvidelse, bordfor- lengelse, anlegg for kapping, støvavsugssett. For at forskjellige materialer skal kunne bear- beides raskt og med pent resultat, tilbyr Festool sagblad som er spesialtilpasset for din maskin. Bestillingsnumrene for tilbehør og verktøy fin- ner du på din Festool. 12 Kassering Kast aldri elektroverktøy i husholdningsavfallet! Returner apparat, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestem- melsene som gjelder i ditt land. Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direkti- vets implementering i nasjonal rett må elektro- verktøy som ikke lenger skal brukes, samles se- parat og leveres til miljøvennlig gjenvinning. Informasjon om REACh: www.festool.com/reach.139 P R E C I S I O -
