NÁVOD K OBSLUZE KAPEX KS 120 REB FESTOOL

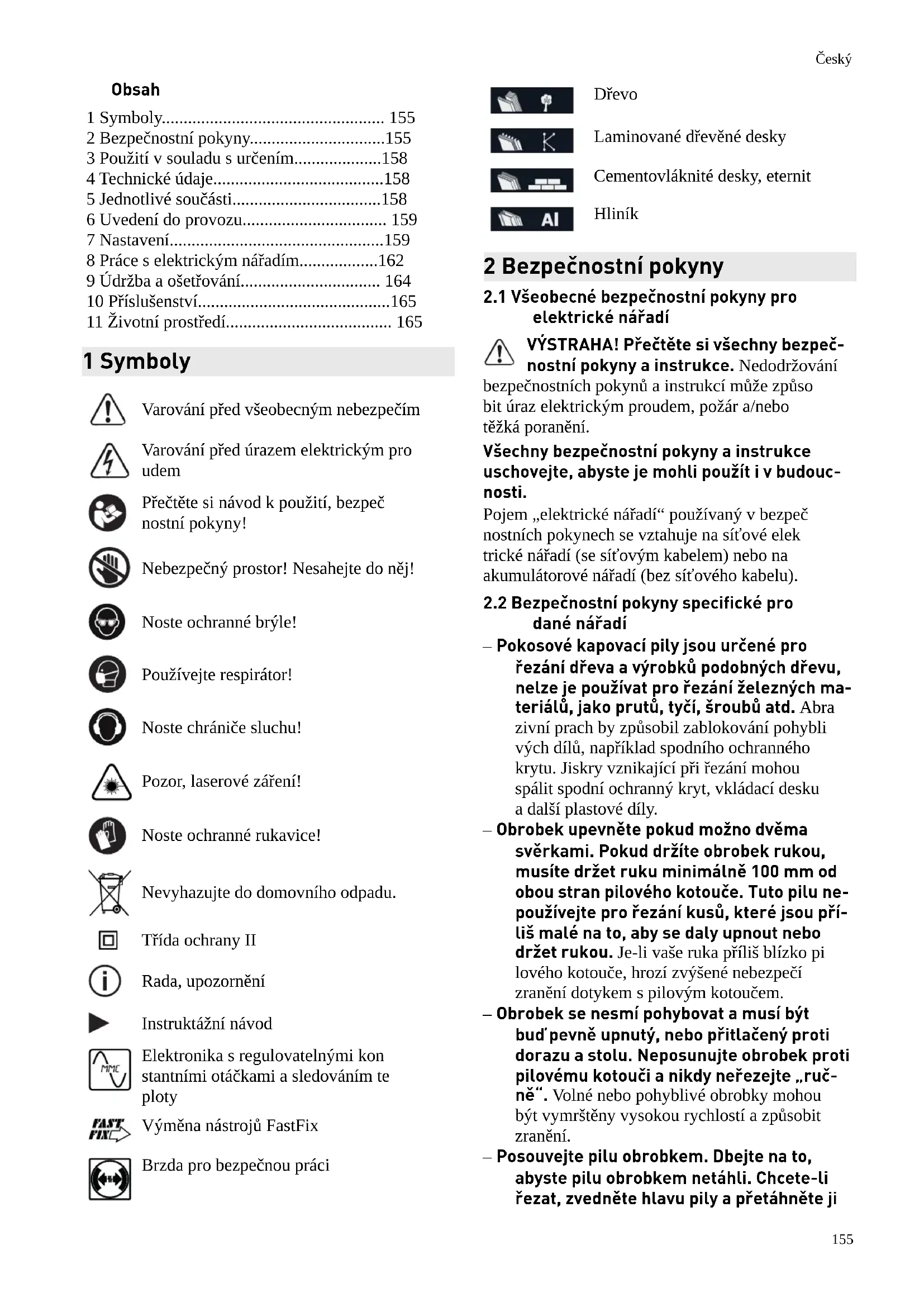

• 154Obsah 1 Symboly p. 155
• 2 Bezpečnostní pokyny p. 155
• 3 Použití v souladu s určením p. 158
• 4 Technické údaje p. 158
• 5 Jednotlivé součásti p. 158
• 6 Uvedení do provozu p. 159
• 7 Nastavení p. 159
• 8 Práce s elektrickým nářadím p. 162
• 9 Údržba a ošetřování p. 164
• 10 Příslušenství p. 165
• 11 Životní prostředí 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k použití, bezpeč nostní pokyny! Nebezpečný prostor! Nesahejte do něj! Noste ochranné brýle! Používejte respirátor! Noste chrániče sluchu! Pozor, laserové záření! Noste ochranné rukavice! Nevyhazujte do domovního odpadu. Třída ochrany II Rada, upozornění Instruktážní návod Elektronika s regulovatelnými kon stantními otáčkami a sledováním te ploty Výměna nástrojů FastFix Brzda pro bezpečnou práci Dřevo Laminované dřevěné desky Cementovláknité desky, eternit Hliník 2 Bezpečnostní pokyny p. 165

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro

dané nářadí – Pokosové kapovací pily jsou určené pro řezání dřeva a výrobků podobných dřevu, nelze je používat pro řezání železných ma teriálů, jako prutů, tyčí, šroubů atd. Abra zivní prach by způsobil zablokování pohybli vých dílů, například spodního ochranného krytu. Jiskry vznikající při řezání mohou spálit spodní ochranný kryt, vkládací desku a další plastové díly. – Obrobek upevněte pokud možno dvěma svěrkami. Pokud držíte obrobek rukou, musíte držet ruku minimálně 100 mm od obou stran pilového kotouče. Tuto pilu ne používejte pro řezání kusů, které jsou pří liš malé na to, aby se daly upnout nebo držet rukou. Je-li vaše ruka příliš blízko pi lového kotouče, hrozí zvýšené nebezpečí zranění dotykem s pilovým kotoučem. – Obrobek se nesmí pohybovat a musí být buď pevně upnutý, nebo přitlačený proti dorazu a stolu. Neposunujte obrobek proti pilovému kotouči a nikdy neřezejte „ruč ně“. Volné nebo pohyblivé obrobky mohou být vymrštěny vysokou rychlostí a způsobit zranění. – Posouvejte pilu obrobkem. Dbejte na to, abyste pilu obrobkem netáhli. Chcete-li řezat, zvedněte hlavu pily a přetáhněte ji Český 155bez řezání přes obrobek. Pak zapněte mo tor, sklopte řezací hlavu dolů a tlačte ob robkem. V případě řezání tahem hrozí ne bezpečí, že se pilový kotouč v obrobku zvedne a jednotka s pilovým kotoučem se silou vymrští proti uživateli. – Nikdy nedávejte ruku do plánované linie řezu, ani před pilový kotouč, ani za pilový kotouč. Podpírání obrobku „překříženýma rukama“, tzn. držení obrobku vpravo vedle pilového kotouče levou rukou nebo opačně, je velmi nebezpečné. – Nesahejte při otáčejícím se pilovém kotou či za doraz. Vždy dodržujte bezpečnostní vzdálenost 100 mm mezi rukou a otáčejí cím se pilovým kotoučem (platí na obou stranách pilového kotouče, např. při od straňování zbytků dřeva). Eventuálně byste nemuseli rozpoznat blízkost vaší ruky u ot áčejícího pilového kotouče a mohli byste se těžce zranit. – Obrobek před řezáním zkontrolujte. Po kud je obrobek prohnutý nebo zahnutý, upněte ho stranou vybočující nahoru k do razu. Vždy zajistěte, aby podél linie řezu nebyla mezi obrobkem, dorazem a stolem mezera. Prohnuté nebo zahnuté obrobky se mohou kroutit či viklat a způsobit uváznutí otáčejícího se pilového kotouče při řezání. V obrobku nesmí být hřebíky ani jiná cizí tě lesa. – Pilu používejte, až když jsou ze stolu od straněné nářadí, odřezky atd., na stole se smí nacházet jen obrobek. Drobný odpad, volné kousky dřeva a jiné předměty, které se dostanou do kontaktu s otáčejícím se kotoučem, mohou být odmrštěny vysokou rychlostí. – Vždy řezejte jen jeden obrobek. Obrobky naskládané na sebe nelze správně upnout nebo držet a mohou při řezání způsobit uváznutí kotouče nebo sklouznout. – Zajistěte, aby pokosová kapovací pila stála před použitím na rovné, pevné pracovní ploše. Rovná a pevná pracovní plocha sni žuje nebezpečí, že bude pokosová kapovací pila nestabilní. – Práci si naplánujte. Při každém nastavová ní pokosového úhlu dbejte na to, aby byl nastavitelný doraz správně seřízený a ob robek podepřený, aniž by se dotýkal ko touče nebo ochranného krytu. Bez zapnutí nářadí a bez obrobku na stole je třeba pro vést simulaci kompletního pohybu pilového kotouče při řezání, aby bylo zajištěno, že nedojde k omezení nebo nehrozí nebezpečí zaříznutí do dorazu. – U obrobků, které jsou širší nebo delší než vrchní strana stolu, zajistěte přiměřené podepření, např. pomocí prodloužení stolu nebo kozy. Obrobky, které jsou delší nebo širší než stůl pokosové kapovací pily, se mohou zvrhnout, pokud nejsou pevně pode přené. Když se odříznutý kus dřeva nebo obrobek zvrhne, může nazdvihnout spodní ochranný kryt nebo může dojít k jeho ne kontrolovanému odmrštění otáčejícím se kotoučem. – Místo prodloužení stolu nebo doplňujícího podepření nevyužívejte jiné osoby. Nesta bilní podepření obrobku může způsobit uváznutí kotouče. Obrobek se také může během řezání posunout a vtáhnout vás a pomocníka do otáčejícího se kotouče. – Odříznutý kus se nesmí tlačit proti otáčejí címu se pilovému kotouči. Pokud je málo místa, např. při používání podélných dora zů, může se odříznutý kus vzpříčit s kotou čem a být silou odmrštěn. – Pro řádné podepření kruhového materiá lu, jako tyčí či trubek, používejte vždy svěrku nebo vhodné zařízení. Tyče mají při řezání sklon ujíždět, čímž se může kotouč „zakousnout“ a může dojít k vtažení obrob ku s vaší rukou do kotouče. – Než zaříznete do obrobku, nechte kotouč rozběhnout na plné otáčky. Snižuje se tím nebezpečí, že se obrobek vymrští. – Pokud obrobek uvázne nebo je kotouč za blokovaný, pokosovou kapovací pilu vy pněte. Počkejte, dokud se všechny pohy blivé díly nezastaví, vytáhněte síťovou zá strčku ze zásuvky a/nebo vyjměte akumu látor. Poté odstraňte uvázlý materiál. Po kud byste při takovémto zablokování řezali dál, může dojít ke ztrátě kontroly nebo po škození pily. – Po skončení řezání uvolněte vypínač, držte hlavu pily dole a počkejte, dokud se kotouč nezastaví, než odstraníte odříznutý kus. Je velmi nebezpečné sahat rukou do blízkosti dobíhajícího kotouče. – Pevně držte držadlo, když provádíte neú plný řez nebo když uvolníte vypínač, než řezací hlava dosáhne dolní polohu. Kvůli brzdnému účinku pily se může řezací hlava trhavě pohybovat dolů, což způsobuje riziko poranění. Český 1562.3 Nástroje a části nástrojů – Vždy používejte pilové kotouče o správné velikosti a s vhodným upínacím otvorem (např. hvězdicovitým nebo kruhovým). Pi lové kotouče, které neodpovídají montá žním dílům pily, běží nevystředěně a mohou z materiálu vylamovat úlomky a odmrštit je. Tyto úlomky mohou zasáhnout oči uživatele nebo osob stojících v okolí. – Deformované nebo naprasklé pilové plátky a pilové plátky s tupým nebo poškozeným ostřím se nesmějí používat. – Používejte pouze pilové kotouče, které jsou minimálně vhodné pro maximální otáčky pily. – Pilový kotouč přepravujte pouze ve vhod ném obalu. K tomuto účelu doporučujeme originální balení. – Používejte pouze pilové kotouče, které do poručuje výrobce a které jsou vhodné pro zpracovávaný materiál. Zabraňujete tím přehřívání zubů pily při řezání.

2.4 Další bezpečnostní pokyny

– Používejte pouze pilové kotouče, které od povídají údajům pro použití v souladu s určením. Pilové kotouče, které neodpoví dají montážním dílům pily, běží nevystředě ně a mohou z materiálu vylamovat úlomky a odmrštit je. Tyto úlomky mohou zasáh nout oči uživatele nebo osob stojících v oko lí. – Používejte pouze pilové kotouče s úhlem čela ≤ 0°. Úhel čela > 0° táhne pilu do ob robku. Hrozí nebezpečí poranění zpětným rázem pily a rotujícím obrobkem. – Před každým použitím zkontrolujte funkci kyvného ochranného krytu. Elektrické ná řadí používejte, pouze pokud řádně funguje. – Nesahejte rukama do odvodu třísek. Ot áčející se díly vám mohou poranit ruce. – Při práci může vznikat zdraví škodlivý prach (např. nátěry s obsahem olova, ně které druhy dřeva). Kontakt s tímto pra chem nebo jeho vdechování může pro ob sluhu nebo osoby nacházející se v blízkosti představovat ohrožení. Dodržujte bezpeč nostní předpisy platné ve vaší zemi.

Na ochranu svého zdraví používejte respirátor P2. V uzavřených prostorech se postarejte o dostatečné větrání a připojte mobilní vysavač. – Naříznuté nebo poškozené dorazy vyměňte. Poškozené dorazy může pila při práci od mrštit. Může dojít k poranění osob stojících v okolí. – Používejte jen originální příslušenství a spotřební materiál Festool. Pouze pří slušenství otestované a schválené firmou Festool je bezpečné a perfektně přizpůso bené pro příslušné nářadí a použití. – Elektrické nářadí používejte pouze ve vnitř ních prostorech a suchém prostředí.

2.5 Obrábění hliníku

Při obrábění hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření: – Zapojte nářadí přes proudový chránič (FI, PRCD). – K elektrickému nářadí připojte vhodný vy savač. – Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí. – Použijte pilový kotouč na hliník. Noste ochranné brýle!

2.6 Specifické bezpečnostní pokyny pro

laser – Laserový paprsek nikdy nemiřte na oso by.Může dojít k nehodám v důsledku oslně ní. – Nikdy se nedívejte přímo do laserového paprsku, ani do jeho odrazu. Pokud se přesto do laserového paprsku podíváte, okamžitě zavřete oči a uhněte hlavou z do sahu paprsku. Kontakt s laserovým pa prskem může způsobit poškození zraku. – Neprovádějte u laseru žádné úpravy. Upravený laser může způsobovat další ne bezpečí.

2.7 Zbývající neodstranitelná rizika

I přes dodržení všech příslušných předpisů mo hou vzniknout při provozu pily nebezpečí, např.: – dotknutím otáčejících se částí ze strany: pi lového kotouče, upínací příruby, šroubu pří ruby, – dotknutím částí vedoucích proud při otevře ném krytu a nevytažené síťové zástrčce, – odlétnutím částí obráběného materiálu, – odlétnutím částí poškozeného nástroje, – vznikajícím hlukem, – vznikajícím prachem.

Hodnoty zjištěné podle EN 62841 představují ty picky: Český 157Hladina akustického tlaku L

= 101 dB(A) Nejistota K = 3 dB UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte ochranu sluchu. Uvedené hodnoty emisí hluku – se měří normovaným zkušebním postupem a mohou být použity ke srovnání elektrické ho nářadí s jiným nářadím, – mohou být rovněž použity pro předběžné hodnocení zatížení. UPOZORNĚNÍ Emise hluku – v závislosti na druhu a způso bu použití elektrického nářadí, zejména na tom, jaký druh obrobku je zpracováván – se při skutečném používání elektrického nářadí mohou od uvedených hodnot odlišovat. ► Určete bezpečnostní opatření pro ochranu obsluhy, která spočívají na odhadu zatížení během skutečných podmínek použití. (Při tom je třeba zohlednit všechny části provo zního cyklu, např. doby, ve kterých je elek trické nářadí vypnuto, a doby, ve kterých je sice zapnuté, ale běží bez zatížení.) 3 Použití v souladu s určením Elektrické nářadí je jako stacionární nářadí určené pro řezání dřeva, plastu, hliníkových profilů a srovnatelných materiálů. Jiné materiá ly, zejména ocel, beton a minerální materiály, se nesmí řezat. Používejte pouze pilové kotouče Festool, které jsou určené pro používání s tímto elektrickým nářadím. Pilové kotouče musí mít následující parametry: – Průměr pilového kotouče 260 mm – Šířka řezu 2,5 mm (odpovídá šířce zubu) – Upínací otvor 30 mm – Tloušťka těla kotouče 1,8 mm – Pilový kotouč podle EN 847-1 – Pilový kotouč s úhlem čela ≤ 0° Pilové kotouče Festool pro řezání dřeva splňují normu EN 847-1. Řezejte pouze materiály, pro které je příslušný pilový kotouč určený. Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby. Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel. 4 Technické údaje Kapovací pila KS 120 REB, KS 88 RE Výkon 220-240 V 110 V 1 600 W 1 400 W Otáčky (volnoběh) 1 400–3 600 min

Vřeteno nářadí, Ø 30 mm Hmotnost podle EPTA-Procedure 01:2014 KS 120 REB KS 88 RE 24 kg 23 kg Max. rozměry obrobku viz kapitolu <Práce s elektrickým nářadím>. 5 Jednotlivé součásti [1.1] Držadlo [1.2] Vypínač [1.3] Blokování zapnutí [1.4] Páčka pro omezení hloubky kapovací ho řezu [1.5] Otočný knoflík pro upnutí tažného za řízení [1.6] Přepravní pojistka [1.7] Stupnice pro pokosový úhel (vertikál ní) [1.8] Rozšíření stolu [1.9] Otočný knoflík pro rozšíření stolu [1.10] Stupnice pro pokosový úhel (horizon tální) [1.11] Zajišťovací páčka pro pokosový úhel (horizontální) [1.12] Aretační páčka pro přednastavené po kosové úhly (horizontální) [1.13] Kyvný ochranný kryt [1.14] Otočná páčka pro jemné nastavení po kosového úhlu (vertikálního)* [2.1] Vypínač laseru* [2.2] Kolečko pro nastavení otáček [2.3] Aretace vřetena Fastfix Český 158[2.4] Zajišťovací páčka pro dorazové pravít

[2.5] Pouzdro pro úhlovou jednotku [2.6] Odjišťovací páčka pro zvláštní kapova cí polohu* [2.7] Páčka pro zvláštní kapovací polohu* [2.8] Navíjení kabelu s integrovaným tran sportním držadlem [2.9] Zajišťovací páčka pro pokosový úhel (vertikální) [2.10] Volič rozsahu pokosového úhlu (verti kální) Součásti, které jsou na obrázcích označené *, jsou pouze součástí dodávky KS 120 REB. Uvedené obrázky naleznete na začátku a konci návodu k obsluze. 6 Uvedení do provozu VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku. ► V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz. Před prvním uvedením do provozu – Odstraňte přepravní pojistku [4.4] na táhlu. Zapnutí/vypnutí – Stiskněte vypínač až k odporu pro odbloko vání řezacího agregátu a kyvného ochran ného krytu. – Stiskněte blokování zapnutí [1.3]. – Pro zapnutí nářadí důkladně stiskněte vypí nač [1.2]. – Pro vypnutí nářadí vypínač opět pusťte.

6.1 Instalace nářadí

VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky! Před použitím namontujte nářadí na rovnou a stabilní pracovní plochu (např. podstavec UG- KAPEX, multifunkční stůl MFT nebo ponk). K dispozici jsou následující možnosti montáže Šrouby: Upevněte nářadí na pracovní plochu čtyřmi šrouby. K tomu slouží otvory [6.1] na čty řech dosedacích bodech stolu pily. Šroubové svěrky: Upevněte nářadí na pracovní plochu čtyřmi šroubovými svěrkami. Jako upí nací plochy slouží rovné plochy [6.2] na čtyřech dosedacích bodech stolu pily. Upínací sada (pro MFT): Upevněte nářadí po mocí upínací sady [6.4, 494693] na multifunkční stůl MFT Festool. K tomu slouží oba otvory pro šrouby [6.3]. Podstavec UG-KAPEX: Upevněte nářadí na pod stavec podle popisu v montážním návodu, který je přiložený k podstavci.

Zajištění nářadí (přepravní poloha) ► Stiskněte vypínač [4.1]. ► Otočte řezací agregát až nadoraz dolů. ► Stiskněte aretaci [4.2]. Řezací agregát nyní zůstane v dolní poloze. ► Utáhněte otočný knoflík [4.3], abyste zajistili řezací agregát v zadní poloze. ► Před přepravou naviňte síťový kabel na navi ják kabelu [5.5]. ► Uložte klíč na vnitřní šestihran [5.4] a úhlo vou jednotku [5.3] (pouze KS 120 REB) do určených držáků. VAROVÁNÍ Nebezpečí poranění ► Nářadí nikdy nezvedejte a nepřenášejte za pohyblivý kyvný ochranný kryt [5.1]. ► Při přenášení uchopte nářadí na straně za stůl pily [5.2] a za držadlo [5.5] v navijáku kabelu. Odjistěte nářadí (pracovní poloha) ► Zatlačte řezací agregát poněkud dolů a vy táhněte přepravní pojistku [4.2]. ► Otočte řezací agregát nahoru. ► Povolte otočný knoflík [4.3]. 7 Nastavení VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky! Pouze KS 120 REB: Vyměňte výstražnou nálep ku [3.1] týkající se laseru za přiloženou výstra žnou nálepku ve vašem jazyce. Český 1597.1 Volba pilového kotouče Pilové kotouče Festool jsou označeny barevným kroužkem. Barva kroužku označuje materiál, pro který je pilový kotouč vhodný. Barva Materiál Symbol Žlutá Dřevo Červená Laminované dřevěné desky Zelená Cementovláknité des ky, eternit Modrá Hliník, plast

VAROVÁNÍ Nebezpečí poranění ► Dodržujte následující pokyny: – Před výměnou nástroje vytáhněte síťovou zástrčku ze zásuvky. – Aretace vřetena [7.2] se dotýkejte pouze v klidovém stavu pilového kotouče. – Pilový kotouč se při práci velmi zahřívá; ne dotýkejte se ho, dokud nevychladne. – Kvůli nebezpečí zranění o ostré břity při vý měně nástroje noste ochranné rukavice. Demontáž pilového kotouče ► Uveďte nářadí do pracovní polohy. ► Stiskněte aretaci vřetena [7.2] a otočte ji o 90° po směru hodinových ručiček. ► Úplně vyšroubujte šroub [7.8] klíčem na vnitřní šestihran [7.9] (levý závit). ► Stiskněte vypínač [7.3] a povolte tak zajiště ní kyvného ochranného krytu. ► Zcela otevřete kyvný ochranný kryt [7.4]. ► Sejměte upínací přírubu [7.7] a pilový ko touč. Montáž pilového kotouče ► Všechny díly před montáží vyčistěte (pilový kotouč, upínací příruba, šroub). ► Nasaďte pilový kotouč na vřeteno nářa dí [7.5]. VAROVÁNÍ Nebezpečí poranění ► Dbejte na to, aby se shodoval směr ot áčení pilového kotouče [7.6] a nářa dí [7.1]. ► Upevněte pilový kotouč pomocí příruby [7.7] a šroubu [7.8]. ► Šroub [7.8] pevně utáhněte (levý závit). ► Stiskněte aretaci vřetena ([7.2]) a otočte ji o 90° proti směru hodinových ručiček.

Nasazení svěrky obrobku ► Nasaďte svěrku obrobku [8.1] do jednoho ze dvou otvorů [8.2]. Upínací zařízení přitom musí směřovat dozadu. ► Otočte svěrku obrobku tak, aby upínací zaří zení směřovalo dopředu.

VAROVÁNÍ Ohrožení zdraví působením prachu ► Nikdy nepracujte bez odsávání. ► Dodržujte národní předpisy. ► Používejte respirátor! K odsávacímu hrdlu [9.1] lze připojit mobilní vy savač Festool s průměrem odsávací hadice 36 mm nebo 27 mm (doporučujeme 36 mm kvů li menšímu riziku ucpání). Flexibilní lapač třísek [9.2] zlepšuje zachycová ní prachu a odřezků. Proto nepracujte bez na montovaného lapače. Lapač třísek se upíná pomocí spony [10.1] na ochranný kryt. Háčky [10.2] spony přitom musí zaskočit do otvorů [10.3] v ochranném krytu.

7.5 Přizpůsobení rozšíření stolu

► Povolte otočný knoflík [1.9]. ► Rozšíření stolu [1.8] vytáhněte natolik, aby byl obrobek úplně podepřený. ► Utáhněte otočný knoflík. Pokud obrobek i přes maximálně vy tažené rozšíření stolu přečnívá, musí se obrobek podepřít jiným způsobem.

Nastavení dorazového pravítka Při pokosových úhlech musíte nastavit dorazová pravítka [11.1], aby nebránila funkci kyvného ochranného krytu nebo nepřišla do styku s pilo vým kotoučem. ► Povolte upínací páčku [11.2]. ► Posuňte dorazové pravítko tak, aby nejkratší vzdálenost od pilového kotouče při práci či nila max. 4,5 mm. ► Upínací páčku znovu utáhněte. Sejmutí dorazového pravítka U některých pokosových řezů může být nutné sejmout dorazové pravítko, protože by jinak do šlo ke kolizi s řezacím agregátem. Český 160► Zašroubujte šroub [11.3] co možná nejvíc do závitového otvoru (dolů). ► Nyní můžete dorazové pravítko vytáhnout směrem do strany. ► Když znovu nasadíte dorazové pravítko, šroub opět vyšroubujte o tři otáčky. Pomocný doraz Pro zvětšení dorazové plochy můžete do otvo rů [12.1] v obou dorazových pravítkách namon tovat vždy po jednom pomocném dorazu ze dře va [12.2]. Tak lze bezpečněji podepřít větší ob robky. Dodržujte přitom následující: – Šrouby pro upevnění pomocných dorazů nesmí vyčnívat z povrchu. – Pomocné dorazy se smí používat pouze pro řezy s úhlem 0°. – Pomocné dorazy nesmí zhoršovat funkci ochranných krytů.

7.7 Horizontální pokosový úhel

Lze nastavit libovolné horizontální pokosové úhly od 50° (na levé straně) do 60° (na pravé straně). Navíc lze běžné pokosové úhly zaareto vat. Šipka ručičky [13.2] ukazuje nastavený horizon tální pokosový úhel. Obě značky vpravo a vlevo od šipky ručičky vám umožňují přesné nastave ní polovičních úhlů. K tomu se musí tyto dvě značky krýt s čárkami stupňů na stupnici. Standardní horizontální pokosové úhly Následující pokosové úhly lze zaaretovat: vlevo: 0°, 15°, 22,5°, 30°, 45° vpravo: 0°, 15°, 22,5°, 30°, 45°, 60° ► Uveďte nářadí do pracovní polohy. ► Zatáhněte zajišťovací páčku [13.5] nahoru. ► Stiskněte aretační páčku [13.4] dolů. ► Otočte stůl pily až na požadovaný pokosový úhel. ► Opět uvolněte aretační páčku. Aretační pá čka musí citelně zaskočit. ► Stiskněte zajišťovací páčku dolů. Libovolné horizontální pokosové úhly ► Uveďte nářadí do pracovní polohy. ► Zatáhněte zajišťovací páčku [13.5] nahoru. ► Stiskněte aretační páčku [13.4] dolů. ► Otočte stůl pily až na požadovaný pokosový úhel. ► Stiskněte zajišťovací páčku dolů. ► Opět uvolněte aretační páčku.

7.8 Vertikální pokosový úhel

► Uveďte nářadí do pracovní polohy. ► Povolte zajišťovací páčku_[14.1]. ► Nastavte volič [14.2] na požadovaný rozsah nastavení (0°–45°, ±45°, nebo ±47°). ► Otočte řezací agregát tak, aby ručička [14.3] ukazovala požadovaný pokosový úhel. Pouze KS 120 REB: Pomocí otočné páčky pro jem né nastavení [14.4] můžete přesně nastavit vertikální pokosový úhel. ► Zajišťovací páčku opět utáhněte [14.1].

7.9 Zvláštní kapovací poloha

Kromě běžné polohy pro řezání nebo kapování prken/panelů má nářadí zvláštní kapovací polo hu pro kapování vysokých lišt do 120 mm. ► Zatáhněte řezací agregát dopředu. ► Otočte páčku [15.3] dolů. ► Posuňte řezací agregát zpět tak, aby byl ko vový oblouk [15.1] zaháknutý do zadního ot voru řezacího agregátu. ► V této poloze můžete nyní pomocí dorazu řezat lišty o výšce až 120 mm. Tažná funkce a funkce vertikálního natočení kapovací pily jsou ale deaktivované. ► Pro uvedení nářadí zpět do standardní polo hy stiskněte odjišťovací páčku [15.2] a pře táhněte řezací agregát dopředu. Kovový ob louk [15.1] se tím zase vyhákne a pá čka [15.3] se sklopí zpět.

7.10 Omezení hloubky kapovacího řezu

Pomocí plynule nastavitelného omezení hloubky kapovacího řezu lze nastavit vertikální rozsah natočení řezacího agregátu. To umožňuje řezání drážek nebo zplošťování obrobků. Vezměte v úvahu omezený rozsah drážky: Plynulé nastavení je možné pouze v rozsahu od 0 do 45 mm. Také možná délka drážky je omezená. Na př.: Při hloubce drážky 48 mm a tloušťce obrobku 88 mm činí tento rozsah od 40 do 270 mm. ► Uveďte nářadí do pracovní polohy. ► Otočte páčku pro omezení hloubky ře zu [16.1] dolů, až zaskočí. Řezací agregát lze nyní otočit dolů jen k nastavené hloubce řezu. ► Otáčením páčky pro omezení hloubky řezu nastavte požadovanou hloubku řezu. ► Pro deaktivaci omezení hloubky kapovacího řezu otočte páčku pro omezení hloubky řezu znovu nahoru.

7.11 Pevná horizontální poloha

Pomocí otočného knoflíku [16.2] můžete řezací agregát upnout v libovolné poloze podél tá hel [16.3]. Český 1617.12 Zapnutí laseru (pouze KS 120 REB) Nářadí je vybavené dvěma lasery, které vyzna čují řeznou spáru vpravo a vlevo od pilového ko touče. Můžete tak oboustranně vyrovnávat ob robek (levá nebo pravá strana pilového kotouče, resp. řezná spára). ► Pro zapnutí a vypnutí laseru stiskněte tlačít ko [2.1]. Pokud nářadí 30 minut nepoužívá te, laser se automaticky vypne a musí se za pnout znovu. 8 Práce s elektrickým nářadím VAROVÁNÍ Odlétávající části nástroje / části obrobku Nebezpečí poranění ► Noste ochranné brýle! ► Při používání nářadí se musí ostatní osoby zdržovat v dostatečné vzdálenosti. ► Obrobky vždy pevně upněte. ► Šroubové svěrky musí vždy úplně doléhat. VAROVÁNÍ Kyvný ochranný kryt se nezavírá Nebezpečí poranění ► Přerušte řezání. ► Odpojte síťový kabel, odstraňte zbytky po řezání. V případě poškození nechte kyvný ochranný kryt vyměnit. VAROVÁNÍ Nebezpečí poranění ► Dodržujte následující pokyny: – Správná pracovní poloha: – vpředu na straně obsluhy; – čelem k pile; – vedle roviny pilového kotouče. – Elektrické nářadí při práci držte vždy ovlá dající rukou za rukojeť [1.1]. Volnou ruku držte vždy mimo nebezpečnou oblast. – Pracujte pouze s uzpůsobeným rozšířením stolu [1.8] (viz kapitolu

– Elektrické nářadí veďte proti obrobku, jen pokud je zapnuté. – Přizpůsobte rychlost posuvu, abyste zabrá nili přetížení nářadí a dále tavení plastu při řezání plastů. – V případě vadné elektroniky s elektrickým nářadím nepracujte, protože to může vést k nadměrným otáčkám. Vadná elektronika způsobuje nefungující pozvolný rozběh a vý padek regulace otáček. – Před prací zajistěte, aby se pilový kotouč nedotýkal dorazových pravítek, svěrky ob robku, šroubových svěrek nebo jiných sou částí nářadí. Pokud elektrické nářadí nepoužíváte, vytáhněte zástrčku ze síťové zásuvky. Optimalizujete tím životnost elektro niky.

Maximální rozměry obrobku bez rozšíření po mocí příslušenství Pokosový úhel podle stupnice, horizontální/ vertikální Výška × šířka [mm] 0°/0° 88 × 305 45°/0° 88 × 215 0°/45° vpravo 35 × 305 0°/45° vlevo 55 × 305 45°/45° vpravo 35 × 215 45°/45° vlevo 55 × 215 Maximální rozměry obrobku při montáži spo lečně s KA-KS 120 Montáží příslušenství se nemění maximální vý ška a šířka obrobku. Použité příslušenství Délka KA-KS 120 (jednostranný) do 2 400 mm KA-KS 120 (oboustranný) do 4 800 mm Dlouhé obrobky Obrobky, které přesahují plochu pily, ještě po depřete: ► Přizpůsobte rozšíření stolu, viz kapitolu

► Pokud obrobek nadále přečnívá, rozšíření stolu znovu zasuňte a namontujte kapovací doraz KA-KS 120 (viz kapitolu 8.1 ).. ► Zajistěte obrobek přídavnými šroubovými svěrkami. Tenké obrobky Tenké obrobky mohou při řezání vibrovat nebo prasknout. ► Tenké obrobky mohou při řezání vibrovat nebo prasknout. ► Zesílení obrobku: Upněte společně s odřez kem. Český 162Těžké obrobky ► Pro zabezpečení stability nářadí i při řezání těžkých obrobků seřiďte opěrnou patku tak, aby byla zarovnaná s podkladem.

8.2 Kontrola pohyblivosti kyvného

ochranného krytu Kyvný ochranný kryt se musí vždy volně pohybovat a samočinně zavírat. ► Vytáhněte síťovou zástrčku ze zásuvky. ► Kyvný ochranný kryt uchopte rukou a na zkoušku ho zasuňte do agregátu pily. Kyvný ochranný kryt se musí lehce pohybo vat a musí být možné ho téměř zasunout do kyvného krytu. Čištění prostoru kolem pilového kotouče ► Prostor kolem kyvného ochranného krytu udržujte vždy čistý. ► Prach a třísky odstraňte vyfoukáním stlače ným vzduchem nebo štětcem.

VAROVÁNÍ Nebezpečí poranění ► Dodržujte následující pokyny: – Stabilní upevnění – Obrobky vždy pevně upněte svěrkou. Přitom musí spodní držák [17.2] bezpečně doléhat k obrobku. (Poznámka: Podle tvaru obrobku, např. u kruhového tvaru, může být nutné použít pomůcky.) Neřezejte obrobky, které nelze bezpečně upnout. – Velikost – neřezejte příliš malé obrobky. Odříznutý kus by z bezpečnostních důvodů neměl být kratší než 30 mm. Malé obrobky může pilový kotouč zatáhnout dozadu do mezery mezi pilovým kotoučem a dorazo vým pravítkem. – Zvlášť dbejte na to, aby pilový kotouč neza táhl dozadu do mezery mezi pilovým kotou čem a dorazovým pravítkem obrobky. Toto nebezpečí hrozí zejména při horizontálních pokosových řezech. – Velmi tenké obrobky [24.1] vyztužte tím, že je přeříznete společně s přídavnou li štou [24.2]. Velmi tenké obrobky mohou při řezání vibrovat nebo prasknout. Při upínání postupujte následovně: ► Položte obrobek na stůl pily a přitlačte ho proti dorazovým pravítkům. ► Povolte zajišťovací páčku [17.1] svěrky ob robku. ► Otočte svěrku obrobku tak, aby byl dolní držák [17.2] nad obrobkem. ► Spusťte dolní držák na obrobek. ► Utáhněte zajišťovací páčku [17.1].

Otáčky lze nastavovat pomocí kolečka [2.2] ply nule od 1 400 do 3 600 min

. Můžete tak ry chlost řezání optimálně přizpůsobit příslušné mu obrobku. Doporučená poloha kolečka pro nastavení otáček Dřevo 3–6 Plast 3–5 Vláknité materiály 1–3 Hliníkové a neželezné profily 3–6

► Proveďte na nářadí požadovaná nastavení. ► Pevně upněte obrobek. ► Posuňte řezací agregát až nadoraz dozadu (směrem k dorazu obrobku) a utáhněte ot očný knoflík [1.5] pro upnutí tažného zaříze ní, nebo upevněte řezací agregát do speciál ní kapovací polohy (pouze KS 120 REB). ► Zapněte nářadí. ► Veďte řezací agregát za držadlo [1.1] poma lu dolů a se stejnoměrným posuvem přeří zněte obrobek. ► Vypněte nářadí a počkejte, dokud se pilový kotouč úplně nezastaví. ► Otočte řezací agregát znovu nahoru.

► Proveďte na nářadí požadovaná nastavení. ► Pevně upněte obrobek. ► Přetáhněte řezací agregát podél táhel do předu. ► Zapněte nářadí. ► Řezací agregát veďte za držadlo [1.1] poma lu dolů. ► Tlačte řezací agregát rovnoměrným posu vem dozadu a řežte obrobek. ► Vypněte nářadí. ► Počkejte, až se pilový kotouč zcela zastaví, a teprve potom posuňte řezací agregát na horu.

8.7 Úhlová jednotka (pouze KS 120 REB)

Pomocí úhlové jednotky lze snímat libovolné úhly (např. mezi stěnami). Úhlová jednotka při tom vytváří osu úhlu. Sejmutí vnitřního úhlu ► Povolte upnutí [18.2]. Český 163► Položte úhlovou jednotku s oběma rame ny [18.1] na vnitřní úhel. ► Zavřete upnutí [18.2]. Sejmutí vnějšího úhlu ► Povolte upnutí [18.3]. ► Posuňte hliníkové profily [18.4] obou ramen dopředu. ► Položte úhlovou jednotku s oběma rame ny [18.4] na vnější úhel. ► Zavřete upnutí [18.3]. ► Posuňte hliníkové profily obou ramen znovu zpátky. Přenesení úhlu ► Přiložte úhlovou jednotku ramenem k dora zovému pravítku kapovací pily. ► Pro nastavení osy úhlu (horizontální poko sový úhel) otočte řezací agregát tak, aby se laserový paprsek kryl s linií [19.1] úhlové jednotky. Úhlovou jednotku je nutné za tímto účelem posunout rovnoběžně k dora zu kapovací pily. Úhlovou jednotku současně přitlačte palcem v prohlubni pro uchopení k dorazovému pravítku. 9 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky! ► Všechny práce údržby a opravy, které vyža dují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis. ► Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifiko vaným servisem, pokud není v návodu k ob sluze uvedeno jinak. ► Pravidelně čistěte vložku stolu [20.1] a od sávací kanálek na lapači třísek (viz obrá zek 10) vyfukováním stlačeným vzduchem nebo štětcem, abyste odstranili dřevěné třísky, usazený prach a zbytky obrobků. ► Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté. Nářadí je vybaveno speciálními samovypínacími uhlíky. Jsou-li opotřebené, automaticky se pře ruší napájení a nářadí se zastaví. Servis a opravy smí provádět pouze výrobce nebo servisní díl ny. Nejbližší adresu najdete na: www.festool.cz/sluzby Používejte jen originální ná hradní díly Festool! Obj. č. na: www.festool.cz/sluzby EKAT

9.1 Nastavení laseru (pouze KS 120 REB)

Laserové paprsky jsou z výroby nasta vené správně. Nastavení měňte jen v dále uvedených případech. Pokud se laserové paprsky neshodují s řeznou hranou, můžete seřídit oba lasery. Použijte k to mu šroubovák na vnitřní šestihran (velikost 2,5). ► Na vyznačených místech ([3.2] až [3.7]) pro trhněte šroubovákem na vnitřní šestihran nálepku, abyste se dostali k nastavovacím šroubům. ► Pro kontrolu laseru upevněte na nářadí zkušební obrobek. ► Do obrobku vyřízněte drážku. ► Hlavu pily vyklopte nahoru a zkontrolujte nastavení. Laserový paprsek není viditelný. ► Zapněte laserový paprsek. [1.2] ► Identifikujte neviditelný laser. ▷ Otáčejte nastavovacími šrouby [3.3]pro levý a [3.5] pro pravý laserový paprsek, až se paprsky objeví na obrobku. ▷ Podle popisu nastavte nejprve (a) rovno běžnost s nárysem, poté (b) sklon a na konec (c) osový posun laserového pa prsku. a) Laserový paprsek není rovnoběžný s náry sem [obrázek 3A] Nastavte rovnoběžnost. Levý laserový pa prsek Nastavovací šroub [3.4] Pravý laserový pa prsek Nastavovací šroub [3.6] b) Laserový paprsek při kapování ujíždí doleva, resp. doprava [obrázek 3B] Nastavte sklon tak, aby laserový paprsek při ka pování neujížděl. Český 164Levý laserový pa prsek Nastavovací šroub [3.3] Pravý laserový pa prsek Nastavovací šroub [3.5] c) Laserový paprsek není v místě řezu [obrá zek 3C] Nastavte osový posun. Levý laserový pa prsek Nastavovací šroub [3.2] Pravý laserový pa prsek Nastavovací šroub [3.7]

9.2 Oprava horizontálního pokosového úhlu

Pokud ručička [13.2] u aretovacích pokosových úhlů již neukazuje na nastavenou hodnotu, mů žete ručičku seřídit po povolení šroubu [13.1]. Pokud se skutečný (uříznutý) pokosový úhel liší od nastavené hodnoty, můžete ho opravit: ► Nechte řezací agregát zaskočit v poloze 0°. ► Povolte tři šrouby [13.3], kterými je stupni ce připevněná ke stolu pily. ► Posuňte stupnici s řezacím agregátem tak, aby skutečná hodnota činila 0°. Můžete to kontrolovat na základě úhlu mezi dorazo vým pravítkem a pilovým kotoučem. ► Znovu utáhněte tři šrouby [13.3]. ► Zkontrolujte nastavený úhel testovacím ře zem.

9.3 Oprava vertikálního pokosového úhlu

Pokud skutečná hodnota již nesouhlasí s nasta venou hodnotou, můžete ji opravit. ► Nechte řezací agregát zaskočit v poloze 0°. ► Povolte oba šrouby [23.1]. ► Otáčejte řezací agregát, dokud nebude sku tečná hodnota činit 0°. Můžete to kontrolo vat na základě úhlu mezi stolem pily a pilo vým kotoučem. ► Znovu utáhněte oba šrouby [23.1]. ► Zkontrolujte nastavený úhel testovacím ře zem. Pokud ručička [22.2] už neukazuje na nastave nou hodnotu, můžete ji seřídit po povolení šrou bu [22.1].

9.4 Výměna vložky stolu

Nepracujte s opotřebovanou vložkou sto lu [20.1], nýbrž ji vyměňte za novou. ► Pro výměnu povolte šest šroubů [20.2].

9.5 Čištění, resp. výměna okénka laseru

(pouze KS 120 REB) Okénko [21.2] pro ochranu laseru se může při provozu znečistit. Za účelem čištění nebo výmě ny ho lze demontovat. ► Povolte šroub [21.5] cca o 2 závity. ► Okénko zatlačte současně směrem [21.3] a [21.4]. ► Okénko vyjměte. ► Okénko vyčistěte nebo ho vyměňte za nové. ► Nasaďte vyčištěné/nové okénko. Obě zaráž ky [21.1] okénka musí zaskočit do výřezů v horním ochranném krytu, jak je znázorně no na obrázku 21. ► Utáhněte šroub [21.5]. 10 Příslušenství Používejte pouze původní příslušenství Festool. Objednací čísla příslušenství a nářadí vyhledejte prosím ve svém katalogu Festool nebo na inter netu na „www.festool.cz“. Kromě popsaného příslušenství nabízí Festool další bohaté systémové příslušenství, které vám umožní mnohostranné a efektivní používání vaší pily, např.:

• pilové kotouče pro různé materiály.

• Kapovací doraz KA-KS 120
