Caractéristiques techniques	Scie à onglet radiale, puissance de 1600 W, diamètre de la lame de 260 mm, capacité de coupe de 305 mm à 90° et 212 mm à 45°.
Utilisation	Idéale pour les coupes précises de bois, panneaux, et matériaux composites, adaptée aux professionnels et aux bricoleurs expérimentés.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de sciage, et s'assurer du bon fonctionnement du système d'aspiration.
Sécurité	Utiliser des lunettes de protection et des protections auditives, ne jamais retirer les dispositifs de sécurité, et s'assurer que la scie est stable avant utilisation.
Informations générales	Poids de 20,5 kg, dimensions compactes pour un transport facile, garantie de 3 ans, compatible avec les accessoires Festool.

FOIRE AUX QUESTIONS - KAPEX KS 120 REB FESTOOL

Comment calibrer la scie FESTOOL KAPEX KS 120 REB ?

Pour calibrer la scie, assurez-vous que la lame est bien installée et que la machine est sur une surface plane. Utilisez une équerre pour vérifier l'angle de coupe et ajustez les vis de réglage si nécessaire.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que l'interrupteur est en position 'On'. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente.

Comment changer la lame de la scie ?

Débranchez la scie, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usée et installez la nouvelle lame en vous assurant qu'elle est correctement positionnée avant de resserrer le boulon.

Pourquoi la scie fait-elle un bruit inhabituel ?

Un bruit inhabituel peut indiquer que la lame est usée ou mal installée. Vérifiez la lame et remplacez-la si nécessaire. Assurez-vous également que toutes les pièces sont bien serrées et en bon état.

Comment nettoyer ma scie FESTOOL KAPEX KS 120 REB ?

Débranchez la scie avant de la nettoyer. Utilisez un chiffon doux pour essuyer la surface et un pinceau pour enlever la poussière des zones difficiles d'accès. Évitez d'utiliser des produits chimiques agressifs.

Quel type de lame est recommandé pour la scie ?

Il est recommandé d'utiliser des lames FESTOOL spécialement conçues pour la KAPEX KS 120 REB, qui sont adaptées pour les matériaux que vous prévoyez de couper.

Comment ajuster la profondeur de coupe ?

Pour ajuster la profondeur de coupe, localisez le réglage de profondeur sur le côté de la scie et tournez-le pour augmenter ou diminuer la profondeur souhaitée. Assurez-vous de vérifier le réglage avant de commencer la coupe.

La scie ne coupe pas droit, que faire ?

Vérifiez que la lame est bien fixée et qu'elle est en bon état. Assurez-vous également que la scie est correctement alignée avec votre matériau. Vous pouvez également vérifier le réglage de l'angle de coupe.

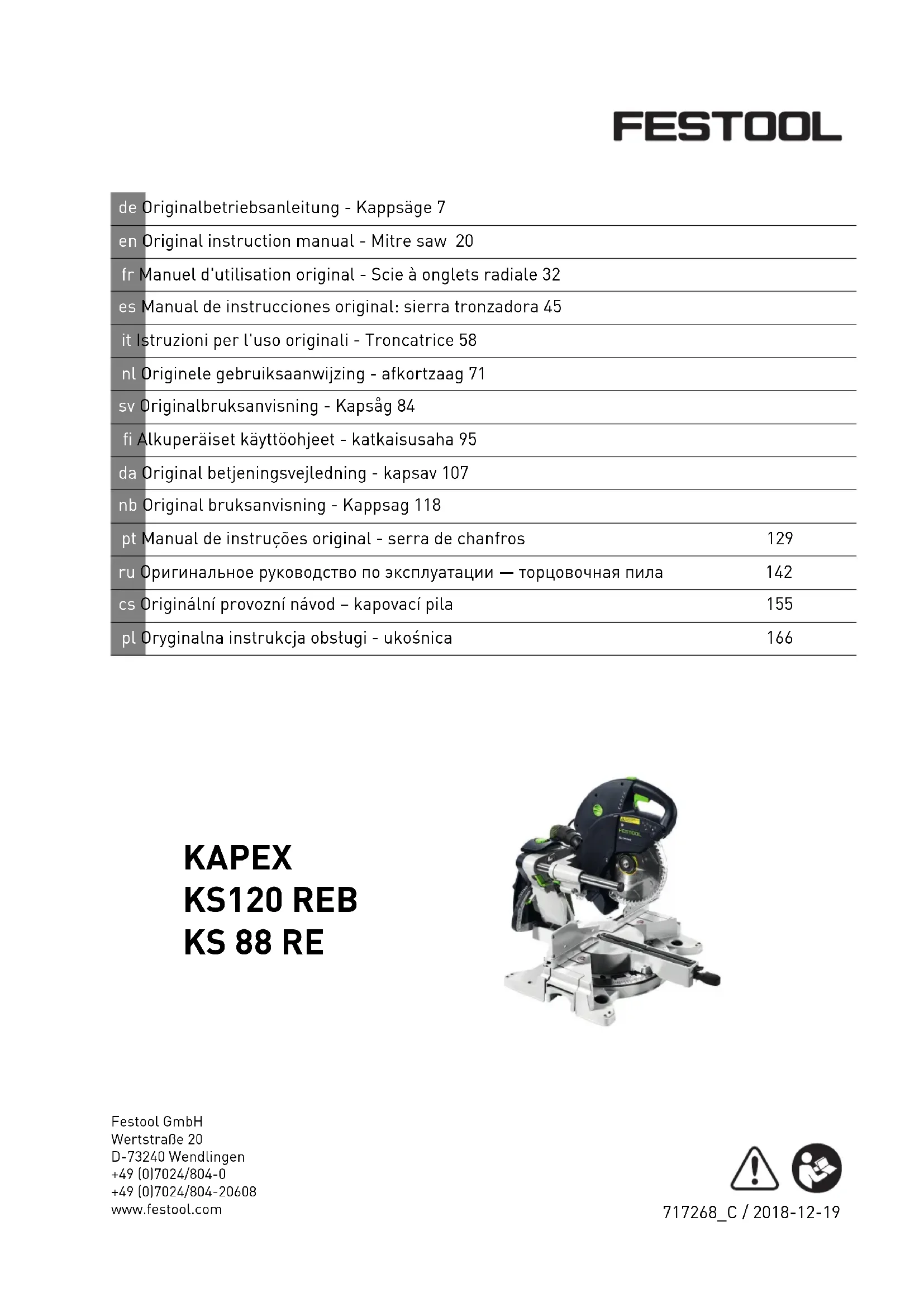

MODE D'EMPLOI KAPEX KS 120 REB FESTOOL

fr Manuel d'utilisation original - Scie à onglets radiale 32

7.8 Vertical mitre angle

1 Symboles....32
2 Consignes de sécurité....32
3 Utilisation conforme....35
4 Caractéristiques techniques....36
5 Éléments de l'appareil....36
6 Mise en service....36
7 Réglages....37
8 Utilisation de l'outil électrique....40
9 Entretien et maintenance.... 42
10 Accessoires.... 44
11 Environnement....44

1 Symboles

Avertit d'un danger général

Avertit d'un risque de décharge électrique

Lire le mode d'emploi et les consignes de sécurité !

Zone de danger ! Ne pas mettre les mains !

Porter des lunettes de protection !

Porter une protection respiratoire !

Porter une protection auditive !

Attention, faisceaux laser!

Porter des gants de protection !

Ne pas jeter avec les ordures ménagères.

Classe de protection II

Conseil, information

Instruction

Système électronique à vitesse constante réglable et surveillance de la température

Système de changement d'outil FastFix

Frein pour un travail sûr

Bois

Panneaux de bois laminés

Panneaux en fibrociment Eternit

Aluminium

2 Consignes de sécurité

2.1 Consignes générales de sécurité pour outils électroportatifs

AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.

Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.

Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).

2.2 Consignes de sécurité spécifiques à l'appareil

- Les scies à onglet sont conçues pour le découpage de bois ou dérivés du bois, elles ne peuvent pas être utilisées pour découper des produits ferreux comme des barres, des vis, etc. La poussière abrasive entraîne le blocage des pièces en mouvement comme le capot de protection inférieur. Les étincelles brûlent le capot de protection inférieur, la plaque intercalaire ainsi que d'autres pièces en plastique.

- Fixer si possible la pièce avec des serre-joints. Si la pièce est tenue avec la main, maintenir toujours la main éloignée d'au moins 100 mm de chaque côté de la lame de scie. Ne pas utiliser la scie pour le découpage de pièces trop petites pour être fixées ou tenues avec la main. Une main trop proche de la lame de scie présente un risque élevé de blessure en touchant la lame de scie.

- La pièce doit être immobile et soit bien serrée soit appuyée contre la butée et la table. Ne pas pousser la pièce dans la lame de scie et ne jamais découper sans utiliser les mains. Les pièces en vrac ou en

mouvement pourraient être projetées à une vitesse élevée et entraîner des blessures.

- Scier la pièce en poussant la scie. Éviter de scier la pièce en tirant la scie. Pour réaliser une coupe, soulever la tête de scie et la tirer au-dessus de la pièce sans couper. Démarrer ensuite le moteur, abaisser la tête de scie et pousser la scie dans la pièce. En cas de coupe en traction, la lame de scie risque de se soulever sur la pièce et d'être projetée brutalement vers l'utilisateur.

- Ne jamais passer la main par-dessus la ligne de coupe prévue, que ce soit devant ou derrière la lame de scie. Le maintien de la pièce avec les mains croisées, c'est-à-dire en tenant de la main gauche la pièce à droite de la lame ou vice versa, est très dangereux.

- Lorsque la lame est en rotation, ne pas passer la main derrière la butée. Maintenir toujours une distance de sécurité d'au moins 100 mm entre la main et la lame de scie en rotation (de chaque côté de la lame, par ex. lors du retrait des copeaux de bois). La proximité entre la lame de scie en rotation et la main n'est pas toujours visible et peut entraîner des blessures graves.

- Avant le découpage, vérifier l'état de la pièce. Si la pièce est courbée ou tordue, elle doit être fixée avec le côté plié vers l'extérieur vers la butée. Toujours s'assurer que le long de la ligne de coupe, aucun écart ne s'est formé entre la pièce, la butée et la table. Les pièces courbées ou tordues peuvent pivoter ou basculer et entraîner le blocage de la lame de scie en rotation lors du découpage. La pièce doit être exempte de clous ou tout autre corps étranger.

- Utiliser la scie uniquement lorsque la table est libre de toutes machines, copeaux de bois, etc. ; seule la pièce à découper doit être présente sur la table. Tout petits déchets, petits morceaux de bois ou autre objet entrant en contact avec la lame en mouvement peuvent être projetés à vitesse élevée.

- Ne découper qu'une seule pièce à la fois. Les pièces empilées ne peuvent pas être serrées ou maintenues correctement et risquent de glisser ou de provoquer un blocage de la lame lors du sciage.

- Avant l'utilisation, veiller à ce que la scie à onglet soit sur une surface de travail plane et dure. Une surface de travail plane et dure garantit la stabilité de la scie à onglet.

- Travailler selon un plan. À chaque réglage de l'angle d'onglet, veiller à ce que la butée réglable soit parfaitement ajustée et retienne la pièce sans entrer en contact avec la lame ou le capot de protection. Un mouvement complet de découpe doit être simulé sans activer la machine et sans aucune pièce sur la table, afin de s'assurer que rien n'entravera le mouvement et le découpage.

- Pour les pièces plus larges ou plus longues que la surface de la table, assurer un support adéquat, par ex. des rallonges de table ou des chevalets. Les pièces plus longues ou plus larges que la table de la scie à onglet peuvent basculer si elles ne sont pas maintenues correctement. Le basculement d'un morceau de bois coupé ou de la pièce peut soulever le capot de protection inférieur ou la pièce en question risque d'être projetée par la lame en rotation.

- Ne pas demander à une personne de maintenir la pièce pour remplacer une rallonge de table ou un support supplémentaire. Un support non stable de la pièce peut entraîner le blocage de la lame. La pièce peut également se déplacer pendant le découpage et l'opérateur ou son assistant peuvent être blessés par la lame.

- La pièce découpée ne doit pas être poussée contre la lame de scie en rotation. En cas de manque de place, par ex. lors de l'utilisation de butées longitudinales, la pièce coupée peut se prendre dans la lame et être projetée violemment.

- Utiliser toujours un serre-joints ou un dispositif adapté pour maintenir correctement une pièce ronde comme une barre cylindrique ou un tube. Les barres rondes ont tendance à rouler lors du découpage et la lame se bloque ; cela entraîne la pièce et la main de l'opérateur vers la lame.

- Laisser la lame atteindre le régime maximal avant de découper la pièce. Cela diminue le risque que la pièce soit projetée.

- Lorsque la pièce ou la lame sont bloquées, désactiver la scie à onglet. Attendre que toutes les pièces en mouvement soient immobilisées puis débrancher la fiche secteur et/ou retirer la batterie. Retirer

Français

ensuite le matériau bloqué. La poursuite du sciage en cas de blocage peut entraîner une perte de contrôle ou des endommagements de la scie à onglet.

• Une fois le découpage terminé, lâcher l'interrupteur, maintenir la tête de scie vers le bas et attendre l'arrêt de la lame avant de retirer la pièce découpée. Il est très dangereux de passer la main près de la lame encore en mouvement.
• Maintenir fermement la poignée en cas d'interruption de la coupe ou de relâche-ment de l'interrupteur avant que la tête de sciage n'atteigne sa position inférieure. La tête de sciage peut s'abaisser brusquement sous l'effet du freinage de la scie, ce qui provoque un risque de blessures.

2.3 Outils et pièces d'outils

• Toujours utiliser des lames de scie d'une taille adaptée et qui s'ajustent au perçage (en forme de losange ou ronde). Les lames de scie non adaptées aux pièces de montage présentent un fonctionnement irrégulier et peuvent entraîner la projection de copeaux du matériau. Ces copeaux peuvent atteindre les yeux de l'utilisateur ou des autres personnes présentes.
• Ne pas utiliser des lames de scie déformées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux.
• Utiliser uniquement des lames de scie qui sont au moins prévues pour la vitesse maximale de la scie.
• Transporter la lame de scie uniquement dans un emballage adéquat. Pour cela, nous recommandons l'emballage d'origine.
• Utiliser uniquement des lames de scie recommandées par le fabricant et convenant au matériau que vous souhaitez usiner. Ce la empêche une surchauffe des dents de scie au sciage.

2.4 Autres consignes de sécurité

• Seules des lames de scie correspondant aux indications relatives à une utilisation conforme sont autorisées. Les lames de scie non adaptées aux pièces de montage présentent un fonctionnement irrégulier et peuvent entraîner la projection de copeaux du matériau. Ces copeaux peuvent atteindre les yeux de l'utilisateur ou des autres personnes présentes.
• Seules des lames de scie avec angle de lame ≤slant 0^ sont autorisées. Un angle de lame

0° tire la scie dans la pièce. Risques de blessures dues à des rebonds de la scie et à une rotation de la pièce.

• Avant toute utilisation, contrôler le bon fonctionnement du capot de protection pendulaire. N'utiliser l'outil électroportatif que lorsqu'il fonctionne correctement.
• Ne jamais placer les mains dans l'éjection de copeaux. Les pièces en rotation peuvent entraîner des blessures des mains.
• Au cours du travail, des poussières dangereuses pour la santé peuvent être générées (comme les poussières de peintures au plomb, certaines poussières de bois). Le contact ou l'inhalation de ces poussières peut présenter un danger pour l'utilisateur ou les personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.

• Pour votre santé, porter un masque de protection respiratoire de classe P2. Dans les espaces clos, assurer une ventilation suffisante et brancher un aspirateur.
• Remplacer les butées usées ou endommagées. Les butées endommagées peuvent être projetées lors du travail avec la scie. Les personnes présentent peuvent être blessées.
• Utiliser uniquement des accessoires et consommables Festool d'origine. Seuls les accessoires testés et validés par Festool sont sûrs et parfaitement adaptés à la fois à l'appareil et à l'application.
• Utiliser l'outil électroportatif uniquement à l'intérieur et dans un environnement sec.

2.5 Traitement de l'aluminium

Pour des raisons de sécurité, respecter les mesures suivantes dans le cas du traitement de l'aluminium :

• Installer en amont de l'appareil un disjoncteur à courant de défaut (FI, PRCD).
• Raccorder l'outil à un aspirateur approprié.
• Nettoyer régulièrement les dépôts de poussières accumulés dans le carter moteur.
• Utiliser une lame de scie pour aluminium.

Porter des lunettes de protection !

2.6 Consignes de sécurité spécifiques au laser

• Ne jamais diriger le faisceau laser sur des personnes. Un éblouissement peut causer des accidents.
• Ne jamais regarder le faisceau laser direct ou réfléchi. En cas de contact accidentel des yeux avec le faisceau laser, fermer immédiatement les yeux et détourner la tête du faisceau. Si le faisceau laser entre en contact avec l'œil, il peut provoquer des lésions oculaires.
• N'effectuer aucune manipulation sur le laser. Un laser manipulé peut engendrer des dangers supplémentaires.

2.7 Autres risques

Certains risques restent inhérents à la conduite de la machine, malgré le respect de toutes les prescriptions de sécurité, comme par exemple :

• contact de pièces en rotation sur le côté : lame de scie, bride de serrage, vis de bride,
• contact de pièces sous tension quand le boîtier est ouvert et que la fiche secteur n'est pas retirée,
• projection de morceaux de pièce,
• projection de morceaux de pièce en cas d'outils endommagés,
• émission acoustique,
• émission de poussières.

2.8 Valeurs d'émission

Les valeurs typiques déterminées selon EN 62841 sont les suivantes :

Niveau de pression acoustique L_PA = 88 dB(A)

Niveau de puissance acous- tique L_WA = 101 dB(A)

Incertitude K = 3 dB

ATTENTION

Émission de bruit lors de l'utilisation Lésions auditives

▶ Utiliser une protection auditive.

Les valeurs d'émissions sonores indiquées

• ont été mesurées selon une procédure d'essai normalisée et peuvent être utilisées pour comparer un outil électroportatif avec un autre.,
• peuvent être également utilisées pour une estimation provisoire de la sollicitation.

ATTENTION

Selon la façon avec laquelle l'outil électroportatif est utilisé, en particulier quel type de pièce est utilisé, les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation réelle de l'outil électroportatif.

- Fixer des mesures de sécurité visant à protéger l'utilisateur et qui reposent sur une estimation de la charge pendant les conditions réelles d'utilisation. (tenir compte ici de tous les éléments du cycle de fonctionnement, par exemple les périodes pendant lesquelles l'outil électroportatif est désactivé, et ceux pendant lesquels il est activé mais fonctionne sans charge.)

3 Utilisation conforme

L'outil électrique est destiné au sciage sur poste fixe du bois, des matières plastiques, des profilés en aluminium et de matériaux comparables. Ne pas utiliser l'appareil pour scier d'autres matériaux, en particulier l'acier, le béton et les matériaux minéraux.

Utiliser uniquement des lames de scie Festool prévues pour une utilisation avec cet outil électroportatif.

Les lames de scie doivent présenter les caractéristiques suivantes :

- Largeur de coupe 2,5 (équivaut à la largeur de dent),

- Alésage 30

- Épaisseur de lame de base 1,8

- Lame de scie selon EN 847-1

- Lame de scie avec angle de lame ≤ 0°

Les lames de scie Festool pour le travail du bois répondent à la norme EN 847-1.

Scier uniquement des matériaux pour lesquels la lame de scie utilisée est conforme.

Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions nécessaires.

L'utilisateur est responsable des dommages et accidents provoqués par une nation non conforme.

4 Caractéristiques techniques

Scie à onglets radiale KS 120 REB,
	KS 88 RE
Puissance
220-240 V	1600 W
110 V	1400 W
Vitesse de rotation (à vide)	1400 - 3600 tr/min
Broche porte-outil, ∅ 30 mm
Poids selon la procédure EPTA 01:2014
KS 120 REB	24 kg
KS 88 RE	23 kg
Dimensions max. de la pièce, voir chapitre<Utilisation de l'outil électrique>.

5 Éléments de l'appareil

[1.1]	Poignée
[1.2]	Interrupteur marche/arrêt
[1.3]	Bouton de blocage du démarrage
[1.4]	Levier de limitation de la profondeur de coupe
[1.5]	Bouton rotatif de blocage du dispositif de traction
[1.6]	Protection de transport
[1.7]	Graduation pour angle d'onglet (vertical)
[1.8]	Extension de table
[1.9]	Bouton rotatif de l'extension de table
[1.10]	Graduation pour angle d'onglet (horizontal)
[1.11]	Levier de blocage pour angle d'onglet (horizontal)
[1.12]	Levier de verrouillage pour angle d'onglet préréglé (horizontal)
[1.13]	Capot de protection pendulaire
[1.14]	Poignée tournante pour le réglage de précision de l'angle d'onglet (vertical)*
[2.1]	Interrupteur marche/arrêt du laser*
[2.2]	Molette de réglage de la vitesse
[2.3]	Bouton du système de blocage de la broche FastFix

[2.4] Levier de blocage pour règle de butée

[2.5] Logement pour fausse-équerre

[2.6] Levier de déverrouillage pour la position de coupe spéciale*

[2.7] Levier pour la position de coupe spéciale*

[2.8] Enrouleur de câble à poignée intégrée

[2.9] Levier de blocage pour angle d'onglet (vertical)

[2.10] Sélecteur de plage d'angle d'onglet (vertical)

Les éléments repérés par un * dans les illustrations sont uniquement fournis avec la KS 120 REB.

Les illustrations indiquées se trouvent au début et à la fin du mode d'emploi.

6 Mise en service

AVERTISSEMENT

Tension ou fréquence non admissible! Risque d'accident

• La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
  En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V/60 Hz.

Avant la première mise en service

- Retirer la protection de transport [4.4] du guide de traction.

Mise en marche/à l'arrêt

• Appuyer sur l'interrupteur marche/arrêt jusqu'à ce qu'une résistance soit sensible, afin de déverrouiller le bloc de sciage et le capot de protection pendulaire.
• Appuyer sur le bouton de blocage du dé-marrage [1.3].
• Enfoncer complètement l'interrupteur marche/arrêt [1.2] pour mettre en marche l'appareil.
• Relâcher l'interrupteur marche/arrêt pour mettre l'appareil à l'arrêt.

6.1 Installation de l'appareil

AVERTISSEMENT

Risque de blessures, décharge électrique

Débrancher la fiche de la prise de courant avant toute intervention sur la machine !

Avant l'utilisation, monter l'appareil sur une surface de travail plane et stable (par ex. le châssis de transport UG-KAPEX, la table multifonctions MFT ou un établi).

Voici les possibilités de montage :

Vis : fixer l'appareil sur la surface de travail avec quatre vis. Pour cela, utiliser les trous [6.1] situés aux quatre points d'appui de la table de sciage.

Serre-joints : fixer l'appareil sur la surface de travail avec quatre serre-joints. Les surfaces planes [6.2] des quatre points d'appui de la table de sciage servent de surfaces de serrage.

Kit de serrage (pour MFT) : Fixer l'appareil avec le kit de serrage [6.4, 494693] sur la table multifonctions MFT. Les deux trous pour vis sont conçus à cette fin [6.3].

Châssis de transport UG-KAPEX : Fixer l'appareil sur le châssis de transport comme décrit dans la notice de montage jointe au châssis.

6.2 Transport

Blocage de l'appareil (position de transport)

• Appuyer sur l'interrupteur marche/arrêt [4.1].
  ▶ Abaisser le bloc de sciage jusqu'en butée.
• Appuyer sur le dispositif de verrouillage [4.2]. Le bloc de sciage reste maintenant en position basse.
• Serrer le bouton rotatif [4.3] pour bloquer le bloc de sciage en position arrière.
  Pour le transport, enrouler le câble secteur sur l'enrouleur [5.5].
  ▶ Ranger la clé Allen [5.4] et la fausse-équerre [5.3] (KS 120 REB uniquement) dans les supports prévus à cette fin.

AVERTISSEMENT

Risque de blessures

▶ Ne jamais soulever ou transporter l'appareil en le tenant par le capot de protection pendulaire mobile [5.1].
Pour le porter, tenir l'appareil sur le côté par la table de sciage [5.2] et la poignée [5.5] dans l'enrouleur de câble.

Débloquer l'appareil (position de travail)

• Abaisser légèrement le bloc de sciage et tirer la protection de transport [4.2].
  ▶ Relever le bloc de sciage.
  ▶ Ouvrir le bouton rotatif [4.3].

7 Réglages

AVERTISSEMENT

Risque de blessures, décharge électrique

Débrancher la fiche de la prise de courant avant toute intervention sur la machine !

KS 120 REB uniquement : Remplacer l'autocollant d'avertissement [3.1] pour le laser par celui fourni dans la langue de l'utilisateur.

7.1 Sélectionner la lame de scie

Les lames de scie Festool sont marquées d'un anneau de couleur. La couleur de l'anneau correspond à la matière à laquelle convient la lame de scie.

Coloris Matériau Icone

Jaune Bois
Rouge Panneaux de bois lami-nés
Vert Panneaux en fibrociment Eternit
Bleu Aluminium, plastique

7.2 Changement d'outil

AVERTISSEMENT

Risque de blessures

▶ Tenir compte des instructions suivantes :

• Avant le changement d'outil, débrancher la fiche secteur de la prise de courant.
• Actionner le bouton du système de blocage de la broche [7.2] uniquement lorsque la lame de scie est à l'arrêt.
• Pendant le fonctionnement, la lame de scie devient très chaude ; ne pas la toucher avant qu'elle n'ait refroidi.
• Porter des gants de protection en raison des risques de blessures provoqués par les lames tranchantes lors du changement d'outil.

Démontage de la lame de scie

• Amener l'appareil en position de travail.
• Presser le bouton du système de blocage de la broche [7.2] et le tourner à 90° dans le sens horaire.
  ▶ Dévisser entièrement la vis [7.8] avec la clé Allen [7.9] (filetage à gauche).

Français

• Appuyer sur l'interrupteur marche/ arrêt [7.3] pour déverrouiller ainsi le capot de protection pendulaire.
  ▶ Ouvrir complètement le capot de protection pendulaire [7.4].
  ▶ Retirer la bride de serrage [7.7] et la lame de scie.

Montage de la lame de scie

▶ Nettoyer toutes les pièces avant de les monter (lame de scie, brides, vis).
- Placer la lame de scie sur la broche porte-outil [7.5].

AVERTISSEMENT

Risque de blessures

▶ Veiller à ce que la lame de scie [7.6] et l'appareil [7.1] aient le même sens de rotation.

▶ Fixer la lame de scie avec la bride [7.7] et la vis [7.8].
▶ Serrer la vis [7.8] (filetage à gauche).
- Presser le bouton du système de blocage de la broche [7.2] et le tourner à 90° dans le sens antihoraire.

7.3 Dispositif de blocage de pièce

Utilisation du dispositif de blocage de pièce

• Insérer le dispositif de blocage de pièce [8.1] dans l'un des deux trous [8.2]. Le mécanisme de serrage doit alors être orienté vers l'arrière.
  ▶ Tourner le dispositif de blocage de pièce de manière à orienter le mécanisme de serrage vers l'avant.

7.4 Aspiration

AVERTISSEMENT

Risques pour la santé dus aux poussières

▶ Ne jamais travailler sans aspiration.
▶ Respecter les dispositions nationales.
▶ Porter une protection respiratoire !

Le raccord d'aspiration [9.1] permet de raccorder un aspirateur Festool doté d'un tuyau d'aspiration de 36 mm ou 27 mm de diamètre (un diamètre de 36 mm est recommandé car il réduit le risque de colmatage).

Le dispositif flexible d'évacuation de copeaux [9.2] améliore la collecte de la poussière et des copeaux. Pour cette raison, ne pas utiliser l'appareil sans le dispositif d'évacuation de copeaux.

Le dispositif d'évacuation de copeaux se fixe au moyen de la pince [10.1] située sur le capot de

protection. Pour cela, les crochets [10.2] de la pince doivent se verrouiller dans les évidements [10.3] du capot de protection.

7.5 Réglage de l'extension de table

▶ Sortir l'extension de table [1.8] jusqu'à ce que la pièce soit entièrement soutenue.
▶ Fermer le bouton rotatif.

Si la pièce dépasse alors que l'extension de table est complètement sortie, elle doit être soutenue d'une autre manière.

7.6 Butée de pièce

Réglage de la règle de butée

Pour les coupes d'onglet, régler les règles de butée [11.1] afin qu'elles ne gênent pas le fonctionnement du capot de protection pendulaire ou qu'elles n'entrent pas en contact avec la lame de scie.

▶ Desserrer le levier de serrage [11.2].
Déplacer la règle de butée jusqu'à ce que le plus petit écart par rapport à la lame de scie pendant l'utilisation s'élève au maximum à 4,5 mm.
▶ Resserrer le levier de serrage.

Retirer une règle de butée

Lors de certaines coupes d'onglet, il peut être nécessaire de retirer une règle de butée afin d'éviter qu'elle n'entre en collision avec le bloc de sciage.

• Visser la vis [11.3] aussi profondément que possible dans le trou fileté.
• La règle de butée peut maintenant être retirée par le côté.
• Dévisser la vis de trois tours après avoir remis en place la règle de butée.

Butée auxiliaire

Pour étendre la surface de butée, il est possible de monter dans les trous [12.1] des deux règles de butée une butée auxiliaire en bois [12.2]. Ceci permet un positionnement plus fiable des pièces de grande taille.

Attention :

• Les vis de fixation des butées auxiliaires ne doivent pas dépasser de la surface.
• Les butées auxiliaires doivent uniquement être utilisées pour les coupes à 0°.
• Les butées auxiliaires ne doivent pas compromettre le fonctionnement des capots de protection.

7.7 Angle d'onglet horizontal

Le réglage de l'angle d'onglet horizontal s'effectue sur une plage de 50° (côté gauche) à 60° (côté droit). Par ailleurs, il est possible de pré-régler les angles d'onglet usuels.

La flèche du curseur [13.2] montre l'angle d'onglet horizontal choisi. Les deux repères, à droite et à gauche de la flèche du curseur, permettent un réglage précis sur un demi-degré. Pour cela, ces deux repères doivent être superposés aux traits de graduation.

Angle d'onglet standard horizontal

Les angles d'onglet suivants peuvent être pré-réglés :

À gauche : 0°, 15°, 22,5°, 30°, 45°

À droite : 0°, 15°, 22,5°, 30°, 45°, 60°

• Amener l'appareil en position de travail.
  ▶ Relever le levier de blocage [13.5].
  ▶ Abaisser le levier de verrouillage [13.4].
  ▶ Tourner la table de sciage jusqu'à ce que l'angle d'onglet souhaité soit atteint.
  ▶ Relâcher le levier de verrouillage. Le verrouillage du levier doit être sensible.
  ▶ Abaisser le lever de blocage.

Angle d'onglet horizontal quelconque

• Amener l'appareil en position de travail.
  ▶ Relever le levier de blocage [13.5].
  ▶ Abaisser le levier de verrouillage [13.4].
  ▶ Tourner la table de sciage jusqu'à ce que l'angle d'onglet souhaité soit atteint.
  ▶ Abaisser le lever de blocage.
  ▶ Relâcher le levier de verrouillage.

7.8 Angle d'onglet vertical

• Amener l'appareil en position de travail.
  ▶ Ouvrir le levier de blocage [14.1].
  ▶ Tourner le sélecteur [14.2] sur la plage de réglage souhaitée (0° - 45°, +/-45°, ou +/-47°).
• Basculer le bloc de sciage jusqu'à ce que la position du curseur [14.3] corresponde à l'angle d'onglet souhaité. KS 120 REB uniquement : la poignée tournante pour le réglage de précision [14.4] permet un réglage très précis de l'angle d'onglet vertical.
  ▶ Resserrer le levier de blocage [14.1].

7.9 Position de coupe spéciale

Outre la position usuelle de coupe ou mise à longueur de planches/panneaux, l'appareil dispose d'une position de coupe spéciale destinée à la mise à longueur de baguettes d'une hauteur maximale de 120 mm.

▶ Tirer le bloc de sciage vers l'avant.

▶ Abaisser le levier [15.3].
▶ Reculer le bloc de sciage jusqu'à ce que la languette métallique [15.1] se bloque dans l'ouverture arrière du bloc de sciage.
- Cette position permet alors de mettre à longueur sur la butée des baguettes d'une hauteur maximale de 120 mm. La fonction de traction et la fonction de pivotement vertical de la scie à onglets radiale sont toutefois désactivées.
Pour remettre l'appareil à sa position standard, appuyer sur le levier de déverrouillage [15.2] et tirer le bloc de sciage vers l'avant. La languette métallique [15.1] est ainsi déverrouillée et le levier [15.3] revient à sa position d'origine.

7.10 Limitation de la profondeur de coupe

Le dispositif de limitation de la profondeur de coupe réglable en continu permet de régler la plage de pivotement verticale du bloc de sciage. Par ce biais, il est possible de rainurer ou d'affleurer des pièces.

Tenir compte de la limitation de la plage de rainurage : le réglage en continu est uniquement possible entre 0 et 45 mm. La longueur possible pour les rainures est elle aussi limitée. Exemple : pour une profondeur de rainure de 48 mm et une épaisseur de pièce de 88 mm, cette plage est de 40 à 270 mm.

• Amener l'appareil en position de travail.
• Abaisser le levier de limitation de la profondeur de coupe [16.1] jusqu'à ce qu'il se verrouille. Ensuite, le bloc de sciage ne peut plus être abaissé au-delà de la profondeur de coupe réglée.
• Régler la profondeur de coupe souhaitée en tournant le levier de limitation de la profondeur de coupe.
  ▶ Relever le levier de limitation de la profondeur de coupe pour désactiver celle-ci.

7.11 Position horizontale fixe

Le bouton rotatif [16.2] permet de bloquer le bloc de sciage à une position quelconque le long des guides de traction [16.3].

7.12 Activation du laser (KS 120 REB uniquement)

L'appareil est doté de deux lasers servant au marquage du trait de scie à droite et à gauche de la lame de scie. Il est ainsi possible d'ajuster la position de la pièce des deux côtés (côté gau-

Français

che ou droit de la lame de scie ou du trait de scie).

- Appuyer sur la touche [2.1] pour activer ou désactiver le laser. Si l'appareil n'est pas utilisé pendant 30 minutes, le laser est automatiquement désactivé et doit être réactivité.

8 Utilisation de l'outil électrique

ERTISSEMENT

Projection de morceaux d'outil/de pièce

Risque de blessures

▶ Porter des lunettes de protection !
- Tenir les autres personnes présentes à l'écart lors de l'utilisation.
▶ Toujours serrer solidement les pièces à travailler.
- Les serre-joints doivent reposer sur toute leur longueur.

AVERTISSEMENT

Le capot de protection pendulaire ne se ferme pas

Risque de blessures

▶ Interrompre le sciage.
Débrancher le câble de raccordement secteur, retirer les résidus de coupe. Si le capot de protection pendulaire est endommagé, le remplacer.

AVERTISSEMENT

Risque de blessures

▶ Tenir compte des instructions suivantes :

• Position de travail correcte :
• à l'avant du côté utilisateur ;
• face à la scie ;
• à côté du plan de la lame de scie.
• Toujours maintenir l'outil électroportatif avec la main sur la poignée [1.1]. Toujours maintenir la main libre hors de la zone de danger.
• Utiliser uniquement l'appareil après avoir réglé l'extension de table [1.8] (voir chapitre 7.5).
• Guider l'outil électroportatif contre la pièce à travailler seulement quand celui-ci est activé.
• Adapter la vitesse d'avance afin d'éviter toute surcharge de la machine ainsi que la

fonte du plastique lors du découpage de plastiques.

• Ne pas utiliser l'outil électrique si son système électronique est défectueux. Ceci peut entraîner des vitesses de rotation excessives. Les défauts dans le système électronique empêchent le démarrage progressif et provoquent une défaillance de la régulation de la vitesse.
• S'assurer avant l'utilisation que la lame de scie ne peut pas toucher les règles de butée, le dispositif de blocage de pièce, les serre-joints ou d'autres pièces de l'appareil.

Lorsque l'outil électrique n'est pas utilisé, débrancher la fiche secteur de la prise de courant. Cela permet de prolonger la durée de vie du système électronique.

8.1 Dimensions des pièces

Dimensions maximales de la pièce sans extension au moyen d'accessoires

Angle d'onglet réglé avec la graduation, horizontal/ vertical	Hauteur x largeur [mm]
0°/0° 88 x 305
45°/0° 88 x 215
0°/45° à droite 35 x 305
0°/45° à gauche 55 x 305
45°/45° à droite 35 x 215
45°/45° à gauche 55 x 215

Dimensions maximales de la pièce en cas de montage de la KA-KS 120

Le montage d'accessoires n'entraîne aucun changement de la hauteur et la largeur maximales de la pièce.

Accessoire utilisé Longueur

KA-KS 120 (un côté)	Jusqu'à 2400 mm
KA-KS 120 (deux côtés)	Jusqu'à 4800 mm

Pièces longues

Utiliser un soutien supplémentaire pour les pièces qui dépassent de la surface se sciage :

• Réglage de l'extension de table (voir chapitre 7.5).
  ▶ Si la pièce dépasse toujours, rentrer l'extension de table et monter l'extension-butée KA-KS 120 (voir chapitre 8.1).

▶ Bloquer la pièce au moyen de serre-joints supplémentaires.

Pièces fines

Les pièces fines peuvent bouger ou se rompre lors du sciage.

• Les pièces fines peuvent bouger ou se rompre lors du sciage.
• Renforcer la pièce : la serrer avec des chutes de bois.

Pièces lourdes

- Afin de garantir la stabilité de l'appareil même lors du sciage de pièces lourdes, ajuster le pied d'appui au même niveau que le support.

8.2 Contrôle de la mobilité du capot de protection pendulaire

Le capot de protection pendulaire doit toujours rester mobile et pouvoir se fermer de manière autonome.

▶ Débrancher la fiche secteur.
- Saisir de la main le capot de protection pendulaire et essayer de le pousser dans le bloc de sciage.

Le capot de protection pendulaire doit présenter un mouvement souple et entrer presque entièrement dans le capot basculant.

Nettoyage de la zone de lame

• Toujours maintenir propre la zone entourant le capot de protection pendulaire
  ▶ Retirer la poussière et les copeaux à l'air comprimé ou avec un pinceau.

8.3 Serrage de la pièce

AVERTISSEMENT

Risque de blessures

▶ Tenir compte des instructions suivantes :

• Bonne fixation - Toujours serrer les pièces avec le dispositif de blocage de pièce. Pour cela, le serre-flan [17.2] doit bien reposer sur la pièce. (Remarque : en fonction des contours de la pièce, par ex. contours ronds, des accessoires peuvent être nécessaires pour cela). Ne pas scier de pièces qui ne peuvent pas être serrées correctement.
• Taille - Ne pas scier de pièces trop petites. Pour des raisons de sécurité, le morceau coupé restant doit avoir une longueur d'au moins 30 mm. Les petites pièces peuvent être tirées par la lame de scie vers l'arrière

dans la fente entre la lame et la règle de butée.

• Faire preuve de prudence et veiller soigneusement à ce que les pièces ne puissent pas être tirées par la lame de scie vers l'arrière dans la fente entre la lame et la règle de butée. Ce danger concerne en particulier les coupes d'onglet horizontales.
• Renforcer les pièces très fines [24.1] en les sciant ensemble à l'aide d'une barre de maintien supplémentaire [24.2]. Les pièces très fines peuvent bouger ou se rompre lors du sciage.

Pour serrer la pièce, procéder comme suit :

• Placer la pièce sur la table de sciage et l'appuyer contre les règles de butée.
  ▶ Desserrer le levier de blocage [17.1] du dispositif de blocage de pièce.
  ▶ Tourner le dispositif de blocage de pièce jusqu'à ce que le serre-flan [17.2] se trouve au-dessus de la pièce.
  ▶ Baisser le serre-flan sur la pièce.
  ▶ Serrer le levier de blocage [17.1].

8.4 Régulation de la vitesse

La molette [2.2] permet de régler la vitesse de rotation en continu sur une plage de 1400 à 3600 tr/min. Il est ainsi possible d'adapter de manière optimale la vitesse de coupe à chaque matériau.

Positions de molette recommandées

Bois 3 - 6

Matières plastiques 3 - 5

Matières fibreuses 1 - 3

Aluminium et profilés non ferreux 3 - 6

8.5 Coupe sans traction

▶ Effectuer les réglages souhaités sur l'appareil.
▶ Serrer la pièce.
- Pousser le bloc de sciage jusqu'en butée vers l'arrière (vers la butée de pièce) et fermer le bouton rotatif [1.5] de blocage du dispositif de traction, ou fixer le bloc de sciage à la position de coupe spéciale (KS 120 REB uniquement).
▶ Mettre l'appareil en marche.
- Abaisser lentement le bloc de sciage avec la poignée [1.1] et scier la pièce à une vitesse d'avance régulière.
- Éteindre l'appareil et attendre jusqu'à l'immobilisation complète de la lame de scie.

Français

▶ Relever le bloc de sciage.

8.6 Coupe en traction

▶ Effectuer les réglages souhaités sur l'appareil.
▶ Serrer la pièce.
- Tirer le bloc de sciage vers l'avant le long des guides de traction.
▶ Mettre l'appareil en marche.
- Abaisser lentement le bloc de sciage avec la poignée [1.1].
- Pousser le bloc de sciage vers l'arrière à une vitesse d'avance régulière et scier la pièce.
▶ Arrêter l'appareil.
- Attendre jusqu'à l'immobilisation complète de la lame de scie avant de relever le bloc de sciage.

8.7 Fausse-équerre (KS 120 REB uniquement)

La fausse-équerre permet de relever des an- gles quelconques (par ex. entre deux murs). La fausse-équerre forme la bissectrice.

Relevé d'angle intérieur

▶ Ouvrir le dispositif de blocage [18.2].
- Placer les deux bras de la fausse-équerre [18.1] sur l'angle intérieur.
▶ Fermer le dispositif de blocage [18.2].

Relevé d'angle extérieur

▶ Ouvrir le dispositif de blocage [18.3].
Déplacer les profilés en aluminium[18.4] des deux bras vers l'avant.
- Placer les deux bras de la fausse-équerre [18.4] sur l'angle extérieur.
▶ Fermer le dispositif de blocage [18.3].
- Reculer les profilés en aluminium des deux bras.

Report de l'angle

• Placer un bras de la fausse-équerre contre une règle de butée de la scie à onglets radiale.
  Pour le réglage de la bissectrice (angle d'onglet horizontal), basculer le bloc de sciage jusqu'à ce que le faisceau laser se superpose à la ligne [19.1] de la fausse-équerre.

Pour cela, déplacer la fausse-équerre parallèlement à la butée de la scie à onglets radiale. Presser en même temps la fausse-équerre avec le pou-ce dans la poignée contre la règle de butée.

9 Entretien et maintenance

AVERTISSEMENT

Risque de blessures, décharge électrique

• Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
• Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après-vente agréé.

▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
Nettoyer régulièrement la plaque de recouvrement [20.1] ainsi que le canal d'aspiration du dispositif d'évacuation de copeaux (voir illustration 10) avec de l'air comprimé ou un pinceau afin de retirer les éclats de bois, dépôts de poussière et résidus de pièces.
Pour garantir la circulation de l'air, les ouïes de ventilation sur le carter doivent toujours rester propres et dégagées.

L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête.

FESTOOL

Service après-vente et réparation uniquement par le fabricant ou des ateliers de service après-vente. Pour trouver l'adresse la plus proche : www.festool.fr/services

EKAT FESTOOL

Utiliser uniquement des pièces détachées Festool d'origine! Réf. sur : www.festool.fr/services

9.1 Réglage du laser (KS 120 REB uniquement)

Les faisceaux laser ont été réglés correctement en usine. Utiliser les vis de réglage uniquement dans les cas indiqués.

Si les faisceaux laser et l'arête de coupe ne co-ïncident pas, il est possible de réajuster les

deux lasers. Pour cela, utiliser un tournevis six pans creux (de 2,5).

• À l'aide du tournevis six pans creux, percer l'autocollant aux points repérés ([3.2] à [3.7]) pour accéder aux vis de réglage situées au-dessous.
  Pour effectuer un contrôle du laser, placer un échantillon sur l'appareil.
  ▶ Scier une rainure dans la pièce.
  ▶ Relever la tête de la scie et contrôler le réglage.

Le faisceau laser n'est pas visible

▶ Activer le laser [1.2]
▶ Identifier le faisceau laser qui n'est pas visible.
▷ Tourner les vis de réglage [3.3] des faisceaux laser gauche et [3.5] droit jusqu'à ce que le faisceau laser soit visible sur la pièce.
▷ Régler d'abord, comme décrit, (a) le parallélisme avec le tracé, puis (b) l'inclinaison et, pour terminer, (c) le décalage axial du faisceau laser.

a) Le faisceau laser n'est pas parallèle au tracé [illustration 3A]

Régler le parallélisme.

Faisceau laser gauche Vis de réglage [3.4]

Faisceau laser droit Vis de réglage [3.6]

b) Lors de la coupe de mise à longueur, le faisceau laser bouge vers la gauche ou la droite [illustration 3B]

Régler l'inclinaison jusqu'à ce que le faisceau laser ne bouge plus lors de la coupe de mise à longueur.

Faisceau laser gauche Vis de réglage [3.3]

Faisceau laser droit Vis de réglage [3.5]

c) Le faisceau laser ne se trouve pas au point de coupe [illustration 3C]

Régler le décalage axial.

Faisceau laser gauche Vis de réglage [3.2]

Faisceau laser droit Vis de réglage [3.7]

9.2 Rectification de l'angle d'onglet horizontal

Si la position du curseur [13.2] ne correspond plus à la valeur sélectionnée pour les angles d'onglet préréglés, il est possible de réajuster le curseur après desserrage de la vis [13.1].

Si l'angle d'onglet réel (sur la pièce sciée) diffère de la valeur de réglage, il peut être rectifié :

▶ Bloquer le bloc de sciage à la position 0°.
▶ Desserrer les trois vis [13.3] maintenant la graduation sur la table de sciage.
Déplacer la graduation avec le bloc de sciage jusqu'à ce que la valeur réelle s'élève à 0°. Pour s'en assurer, placer une équerre entre la règle de butée et la lame de scie.
▶ Resserrer les trois vis [13.3].
- Contrôler le réglage d'angle en effectuant une coupe d'essai.

9.3 Rectification de l'angle d'onglet vertical

Si la valeur réelle ne correspond plus à la valeur sélectionnée, il est possible de procéder à une rectification :

▶ Bloquer le bloc de sciage à la position 0°.
▶ Desserrer les deux vis [23.1].
- Basculer le bloc de sciage jusqu'à ce que la valeur réelle s'élève à 0°. Pour s'en assurer, placer une équerre entre la table de sciage et la lame de scie.
▶ Resserrer les deux vis [23.1].
- Contrôler le réglage d'angle en effectuant une coupe d'essai.

Si la position du curseur [22.2] ne correspond plus à la valeur sélectionnée, il est possible de réajuster le curseur après desserrage de la vis [22.1].

9.4 Remplacement de la plaque de recouvrement

Ne pas utiliser l'appareil avec une plaque de recouvrement usée [20.1]. La remplacer par une nouvelle.

▶ Pour le remplacement, desserrer les six vis [20.2].

9.5 Nettoyer ou remplacer la protection du laser (KS 120 REB uniquement)

La protection [21.2] du laser peut s'encrasser pendant le fonctionnement. Il est possible de la démonter pour la nettoyer ou la remplacer.

▶ Desserrer la vis [21.5] d'env. 2 tours.
- Appuyer sur la protection simultanément dans le sens [21.3] et dans le sens [21.4].
▶ Retirer la protection.
▶ Nettoyer la protection ou la remplacer.
- Mettre en place la protection nettoyée/la nouvelle protection. Les deux ergots [21.1] de la protection doivent se verrouiller dans les évidements du capot de protection supérieur comme représenté dans l'illustration 21.

Français

▶ Serrer la vis [21.5].

10 Accessoires

Utiliser uniquement des accessoires d'origine Festool.

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet, à l'adresse « www.festool.fr ».

Outre les accessoires décrits, Festool propose une vaste palette d'accessoires système permettant une utilisation polyvalente et efficace de la scie, par ex. :

• Lames de scie pour différents matériaux.
• Extension-butée KA-KS 120
• Châssis de transport UG-KAPEX KS 120
• Butée inclinée AB KS 120

11 Environnement

Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique de l'appareil, des accessoires et des emballages. Respecter les règlements nationaux en vigueur.

Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.

Informations à propos de REACH : www.fes- tool.com/reach

Ajustar a régua de batente
