PRECISIO CS 50 EBG - Sega FESTOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare da tavolo e sega stazionaria guidata
Marca	Festool
Modello	PRECISIO CS 50 EBG
Dimensioni del tavolo (L x L)	600 x 400 mm
Altezza del tavolo (aperta / chiusa)	900 mm / 375 mm
Peso (senza / con gambe)	21 kg / 25 kg
Potenza assorbita	1200 W
Velocità a vuoto	1600 - 4200 min⁻¹ (6 livelli)
Profondità di taglio (a 0° / a 45°)	0 - 52 mm / 0 - 37 mm
Posizione inclinata	da -2° a 47°
Lunghezza di trazione max.	300 mm
Lama della sega (diametro x larghezza di taglio)	190 x 2,6 mm
Foro della lama	20 mm / 30 mm
Spessore della lama di base	< 2 mm
Freno elettronico	Sì (arresto in ~2 s)
Tipi di taglio	Longitudinale, trasversale, ad angolo, a battente, scanalatura
Sicurezza	Coperchio di protezione, coltello divisore, antischegge, spintore di sicurezza
Raccordo di aspirazione	Due raccordi: ∅27 mm (coperchio superiore) e ∅35 mm (coperchio inferiore)
Funzioni elettroniche	Avvio progressivo, regolatore di velocità, limitatore di carico, fusibile termico, protezione anti-riavvio
Utilizzo conforme	Legno, pannelli di legno, materie plastiche, alluminio (con lame specifiche)
Manutenzione	Pulizia regolare, lubrificazione delle barre di guida, sostituzione delle spazzole presso un centro assistenza autorizzato
Garanzia e riparabilità	Riparazioni presso officina assistenza Festool autorizzata; ricambi originali disponibili

Domande frequenti - PRECISIO CS 50 EBG FESTOOL

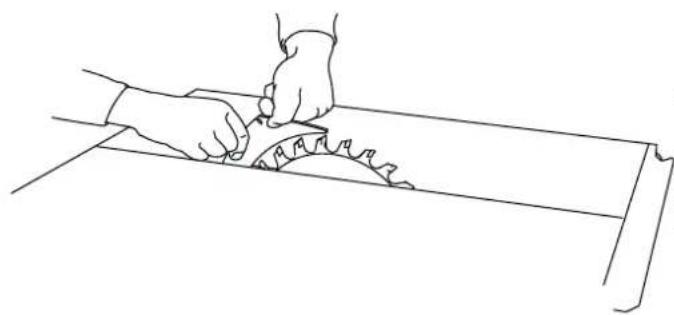

Come cambiare la lama della sega?

Scollegare la spina. Aprire il bloccaggio dell'inserto del tavolo e rimuoverlo. Aprire il coperchio di protezione e utilizzare la leva Fast-Fix per allentare il dado (filettatura a sinistra). Sostituire la lama rispettando il senso di rotazione. Stringere a mano il Fast-Fix. Rimontare l'inserto del tavolo e verificare il movimento libero.

Come regolare la profondità di taglio?

Utilizzare la manovella [5-1] per regolare l'altezza di taglio in continuo da 0 a 52 mm (a 0°). Per i tagli inclinati, la profondità massima è di 37 mm a 45°.

Come regolare l'angolo di taglio?

Allentare il pulsante rotante [5-2], ruotare la maniglia [5-3] per regolare l'angolo (da 0° a 47°), quindi serrare. Per un'inclinazione aggiuntiva fino a -2° o 47°, premere il tasto [5-6] nelle posizioni finali.

Quali lame della sega sono compatibili?

Utilizzare lame conformi alla EN 847-1: diametro 190 mm, larghezza di taglio 2,6 mm, foro 20/30 mm, spessore < 2 mm, velocità max 4200 giri/min. Le lame Festool sono consigliate.

Come utilizzare lo spintore di sicurezza?

Per i tagli longitudinali con una distanza tra la battuta e la lama inferiore a 150 mm, utilizzare lo spintore [2-5] per guidare il pezzo. Riporlo sul supporto [2-6] dopo l'uso.

Come aspirare la polvere?

Collegare un aspirapolvere Festool ai due raccordi: ∅27 mm sul coperchio di protezione superiore e ∅35 mm sul coperchio inferiore. Utilizzare un tubo antistatico per evitare scariche elettrostatiche.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre dispositivi di protezione (occhiali, maschera, protezione uditiva). Non lavorare mai senza i coperchi di protezione. Tenere le mani lontane dalla lama. Utilizzare la battuta e lo spintore. Leggere integralmente il manuale.

Come eseguire la manutenzione della sega?

Scollegare prima di qualsiasi manutenzione. Pulire i depositi con un aspirapolvere. Lubrificare regolarmente le barre di guida. Sostituire l'inserto del tavolo se usurato. Le spazzole speciali si fermano automaticamente; farle sostituire da un centro assistenza autorizzato.

Cosa fare in caso di blocco della lama?

Arrestare immediatamente la sega e scollegare la spina. Rimuovere il pezzo incastrato. Verificare che la lama non sia danneggiata. Assicurarsi che la guida-lama e il coperchio siano regolati correttamente prima di riavviare.

Come trasportare la sega?

Posizionare il blocco di taglio in posizione zero. Ripiegare le gambe e avvolgere il cavo. Utilizzare le maniglie laterali [2-4] per trasportarla. Per brevi distanze, le ruote integrate facilitano lo spostamento.

MANUALE UTENTE PRECISIO CS 50 EBG FESTOOL

it: Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente prodotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

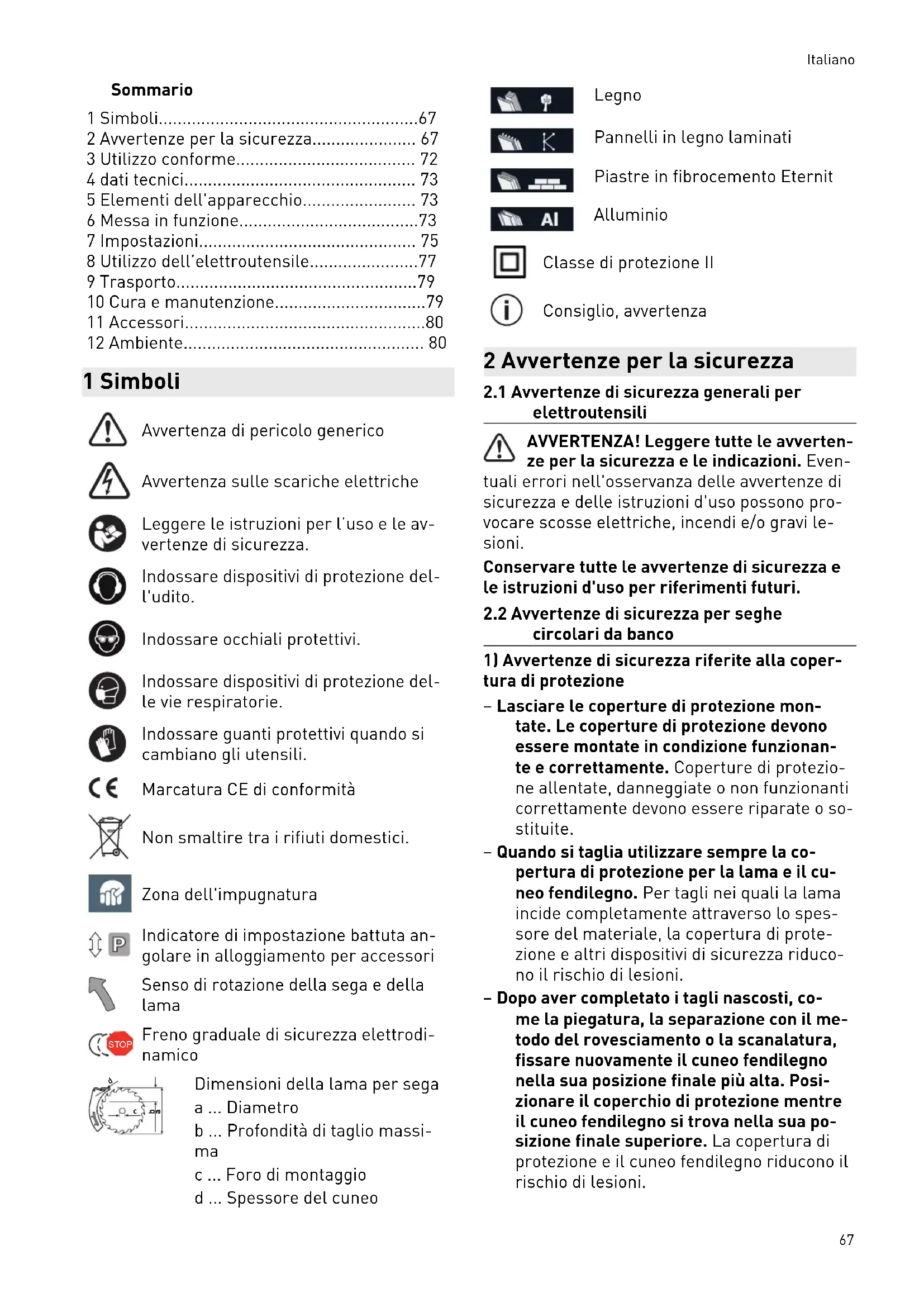

1 Simboli....67
2 Avvertenze per la sicurezza.... 67
3 Utilizzo conforme.... 72
4 dati tecnici.... 73
5 Elementi dell'apparecchio.... 73
6 Messa in funzione....73
7 Impostazioni.... 75
8 Utilizzo dell'elettroutensile....77
9 Trasporto....79
10 Cura e manutenzione....79
11 Accessori....80
12 Ambiente....80

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni per l'uso e le av- vertenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare occhiali protettivi.

Indossare dispositivi di protezione delle vie respiratorie.

Indossare guanti protettivi quando si cambiano gli utensili.

Marcatura CE di conformità

Non smaltire tra i rifiuti domestici.

Zona dell'impugnatura

Indicatore di impostazione battuta angolare in alloggiamento per accessori

Senso di rotazione della sega e della lama

Freno graduale di sicurezza elettrodinamico

Dimensioni della lama per sega

a ... Diametro

b ... Profondità di taglio massi- ma

c ... Foro di montaggio

d ... Spessore del cuneo

Legno

Pannelli in legno laminati

Piastre in fibrocemento Eternit

Alluminio

Classe di protezione II

Consiglio, avvertenza

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Eventuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

2.2 Avvertenze di sicurezza per seghe circolari da banco

1) Avvertenze di sicurezza riferite alla copertura di protezione

- Lasciare le coperture di protezione montate. Le coperture di protezione devono essere montate in condizione funzionante e correttamente. Coperture di protezione allentate, danneggiate o non funzionanti correttamente devono essere riparate o sostituite.

- Quando si taglia utilizzare sempre la copertura di protezione per la lama e il cuneo fendilegno. Per tagli nei quali la lama incide completamente attraverso lo spessore del materiale, la copertura di protezione e altri dispositivi di sicurezza riducono il rischio di lesioni.

- Dopo aver completato i tagli nascosti, come la piegatura, la separazione con il metodo del rovesciamento o la scanalatura, fissare nuovamente il cuneo fendilegno nella sua posizione finale più alta. Posizionare il coperchio di protezione mentre il cuneo fendilegno si trova nella sua posizione finale superiore. La copertura di protezione e il cuneo fendilegno riducono il rischio di lesioni.

Italiano

• Prima di accendere l'utensile elettrico assicurarsi che la lama non tocchi la copertura di protezione, il cuneo fendilegno o il pezzo. Un contatto accidentale di questi componenti con la lama può infatti creare una situazione di pericolo.
• Regolare il cuneo fendilegno come indicato nella descrizione in queste istruzioni per l'uso. Distanze, posizione e allineamento errati possono essere il motivo per cui il cuneo fendilegno non impedisce efficacemente un contraccolpo.
• Affinché il cuneo fendilegno possa agire, deve trovarsi nella fessura di taglio. In caso di tagli nei pezzi che sono troppo corti per permettere al cuneo fendilegno di agire, il cuneo fendilegno è inattivo. In simili condizioni il cuneo fendilegno non può impedire un contraccolpo.
• Utilizzare la lama adatta per il cuneo fendilegno. Affinché il cuneo fendilegno agisca efficacemente, il diametro della lama deve essere adatto al relativo cuneo fendilegno, la lama originaria della lama deve essere più sottile del cuneo fendilegno e la larghezza del dente maggiore dello spessore del cuneo fendilegno.

2) Avvertenze di sicurezza per operazioni di taglio

• PERICLO: Non avvicinare mani e di- ta alla lama o all'area di taglio. Un attimo di disattenzione o uno scivolamento potreb- be avvicinare la vostra mano alla lama e causare gravi lesioni.
• Guidare il pezzo verso la lama solo in senso opposto alla direzione di rotazione. Se si guida l'utensile nella stessa direzione del senso di rotazione della lama al di sopra del piano di lavoro può far sì che il pezzo e la mano vengano trascinati nella lama.
• In caso di tagli longitudinali non utilizzare mai la battuta obliqua per l'alimentazione del pezzo e, per le sezioni trasversali con battuta obliqua mai utilizzare anche la battuta parallela per l'impostazione longitudinale. Il portare contemporaneamente il pezzo con la battuta parallela e la battuta obliqua aumenta la probabilità che la lama si incastri e si verifichi un contraccolpo.
• Nei tagli longitudinali mantenere sempre il pezzo a contatto con la guida di arresto ed esercitare la forza di alimentazione sul pezzo sempre tra la guida di arresto e la

lama. Utilizzare un'asta di spinta se la distanza tra la guida di arresto e la lama è inferiore a 150 mm e un blocco di spinta se la distanza è minore di 50 mm. Simili mezzi di lavoro ausiliari fanno sì che la mano rimanga ad una distanza di sicurezza dalla lama.

• Utilizzare solo l'asta di spinta in dotazione del costruttore o una realizzata in base alle istruzioni specifiche. L'asta di spinta garantisce una distanza sufficiente tra mano e lama.
• Non utilizzare mai un'asta di spinta dan-neggiata o tagliata. Un'asta di spinta dan-neggiata può rompersi e far sì che la mano finisca nella lama.
• Non lavorare "a mano libera". Utilizzare sempre la battuta parallela o la battuta obliqua per appoggiare il pezzo e guidarlo. "a mano libera" significa che il pezzo anziché con la battuta parallela o la battuta obliqua viene sostenuto o guidato con le mani. Tagliare a mano libera comporta errori di allineamento, incastri e contraccolpi.
• Mai mettere le mani intorno o sopra una lama mentre ruota. Afferrare un pezzo può comportare un contatto involontario con la lama in rotazione.
• Sostenere i pezzi lungi e/o larghi da dietro e/o lateralmente rispetto al piano di lavoro di taglio in modo che rimangano perpendiculari. I pezzi lungi e/o larghi tendono a cedere sul bordo del piano di taglio; questo comporta la perdita del controllo, inceppamento della lama e contraccolpi.
• Guidare il pezzo in modo uniforme. Non piegare, ruotare o spostare lateralmente il pezzo. Se la lama si incastra, spegnere subito l'utensile elettrico, estrarre la spina di rete ed eliminare la causa dell'inceppamento. L'inceppamento della lama nel pezzo può causare un contraccolpo o il blocco del motore.
• Non rimuovere il materiale tagliato mentre la lama è in funzione. Il materiale tagliato può finire tra la lama e la guida di arresto o nella copertura di protezione e rimuovendolo può trascinare le dita nella lama. Spegnere la sega e attendere che la lama si arresti prima di rimuovere il materiale.
• Per i tagli longitudinali su pezzi di spesso- re inferiore a 2 mm, utilizzare una battuta parallela supplementare a contatto con la

superficie del piano di lavoro. I pezzi sottili possono incunearsi sotto alla battuta parallela e dare dei contraccolpi.

3) Cause dei contraccolpi e relative avvertenze di sicurezza

Un contraccolpo è la reazione improvvisa del pezzo in seguito a una lama che si impiglia o si inceppa o di un taglio nel pezzo condotto obliquamente rispetto alla lama oppure se un elemento del pezzo viene incastrato tra lama e battuta parallela o un altro oggetto fisso.

Nella maggior parte dei casi, in caso di contraccolpo, il pezzo viene afferrato dall'elemento posteriore della lama, sollevato dal piano di lavoro e spinto in direzione dell'utilizzatore.

Un contraccolpo rappresenta la conseguenza di un utilizzo errato o improprio della sega circolare da banco. Il problema si può evitare mediane apposite misure precauzionali, come indicato di seguito.

• Non posizionarsi mai in linea diretta con la lama. Tenersi sempre di lato rispetto alla lama su cui si trova anche la guida di arresto. In caso di contraccolpo il pezzo può venire lanciato ad alta velocità sulle persone che si trovano davanti e in linea con la lama.
• Mai mettere le mani sopra o dietro la lama per tirare il pezzo o sostenerlo. Può verifi-carsi un contatto involontario con la lama, o un contraccolpo può trascinare le dita nella lama.
• Mai tenere e premere il pezzo, che deve essere tagliato, contro la lama mentre ruota. Se si preme il pezzo che deve essere tagliato verso la lama, si provoca un incep-pamento e un contraccolpo.
• Allineare la guida di arresto parallela- mente alla lama. Una guida di arresto non allineata preme il pezzo contro la lama e produce un contraccolpo.
• In caso di tagli nascosti (es. creazione di battute, scanalature o separazione nel processo di piegatura) utilizzare un premipezzo a pettine per guidare il pezzo contro il piano di lavoro e la guida di arresto. Con un premipezzo a pettine si può controllare meglio il pezzo in caso di contraccolpo.
• Prestare particolare attenzione durante l'esecuzione di tagli in pezzi assemblati in zone cieche. La sega che affonda può

tagliare in oggetti che possono creare un contraccolpo.

• Puntellare i pannelli di grandi dimensioni per ridurre il rischio di un contraccolpo provocato da una lama inceppata. I pannelli di grandi dimensioni tendono a flettersi sotto il loro stesso peso. I pannelli devono essere sostenuti in tutti i punti in cui superano la superficie del piano di lavoro.
• Si deve essere particolarmente prudenti durante l'operazione di taglio di quei pezzi che sono girati, annodati, torti o non hanno un bordo diritto sul quale possono essere condotti con una battuta obliqua o lungo una guida di arresto. Un pezzo girato, annodato o torto è instabile e comporta un errore di allineamento della fuga di taglio con la lama, un inceppamento e contraccolpo.
• Mai tagliare più pezzi sovrapposti o impi- lati uno dietro l'altro. La lama potrebbe afferrare uno o più pezzi e causare un con- traccolpo.
• Se si vuole far ripartire una sega a cui lama è infilata nel pezzo, centrare la lama nella fessura di taglio in modo che i denti della sega non siano agganciati al pezzo. Se la lama si inceppa, può sollevare il pezzo e causare un contraccolpo quando la lama viene riavviata.
• Mantenere la lama pulita, affilata e sufficientemente limitata. Mai utilizzare lame distorte o con denti incrinati o rotti. Le lame affiliate e correttamente limitate riducono gli inceppamenti, i blocchi e i contraccolpi.

4) Avvertenze di sicurezza per l'utilizzo di seghe circolari da banco

• Spegnere la sega circolare da banco e staccarla dalla batteria prima di rimuovere l'inserto per piano di lavoro, sostituire la lama, effettuare impostazioni sul cuneo fendilegno o sulla copertura di protezione della lama e quando la macchina viene lasciata incustodita. Le misure precauzionali servono a evitare incidenti.
• Non lasciare mai la sega circolare da banco in funzione incustodita. Spegnere l'u-tensile elettrico e non lasciarlo prima che sia completamente arrestato. Una sega incustodita in funzione rappresenta un pericolo incontrollato.
• Posizionare la sega circolare da banco in un posto in piano e ben illuminato e dove chi la utilizza possa stare in piedi in

sicurezza mantenendosi ben saldo in equilibrio. Il luogo di appoggio deve offrire abbastanza spazio per movimentare bene le dimensioni del pezzo. Il disordine e la scarsa illuminazione delle aree di lavoro e i piani di appoggio non in piano e scivolosi possono causare infortuni.

- Rimuovere periodicamente i trucioli e la segatura sotto il banco di taglio e/o dall'a-spirazione polvere. La segatura accumulata è infiammabile e può essere soggetta ad autocombustione.

- Assicurare la sega circolare da banco. Una sega circolare da banco non assicurata correttamente può muoversi o ribaltarsi.

- Rimuovere gli attrezzi di regolazione, i resti di legno ecc. dalla sega circolare da banco prima di accenderla. Le distrazioni o possibili inceppamenti possono essere pericolosi.

- Utilizzare sempre lame di misura corretta e con foro di inserimento adatto (ad es. romboidale o rotondo). Le lame che non siano adatte per componenti di montaggio della sega funzionano in modo irregolare e portano ad una perdita del controllo della macchina.

- Mai utilizzare materiale di montaggio della lama danneggiato o errato, ad es. flange, ralle di spessoramento, viti o dadi. Questo materiale di montaggio della lama è stato progettato specificamente per la vostra sega, per un funzionamento sicuro e prestazioni ottimali.

- Non salite mai sulla sega circolare da banco e non utilizzarla come scaletta. Ci si può ferire anche gravemente se l'utensile elettrico si ribalta o se per sbaglio si entra in contatto con la lama.

- Assicurarsi che la lama sia montata nella corretta direzione di rotazione. Non utilizzare dischi abrasivi o spazzole di metallo con la sega circolare da banco. Un montaggio non corretto della lama o l'uso di accessori non raccomandati può causare gravi lesioni.

2.3 Istruzioni di sicurezza per la lama per sega

Utilizzo

- L'utensile deve essere adatto al materiale da lavorare.

• Non superare il numero di giri massimo riportato sulla lama; oppure, attenersi al campo del numero di giri.
• Nel rimuovere l'utensile dall'imballaggio, nel reintrodurvelo e nell'utilizzarlo (ad es. quando lo si monta nella macchina), procedere con massima cautela. Pericolo di lesioni a causa dei taglienti molto affilati!
• Nell'utilizzare l'utensile, indossando guanti protettivi si otterrà una presa più sicura sull'utensile stesso e si ridurrà ulteriormente il rischio di lesioni.
• Le lame per seghe circolari i cui corpi presentino incrinature andranno sostituite. Non ne è consentita la riparazione.
• ATTENZIONE! Gli utensili che presentino incrinature visibili, o con taglienti non affiliati o danneggiati, non andranno utilizzati.

Montaggio e fissaggio

• Nel montare gli utensili, accertarsi che il fissaggio sia stato effettuato sul mozzo dell'utensile o sulla superficie di serraggio dello stesso e che i taglienti non entrino in contatto con altri componenti.
• Serrare le viti e i dadi di fissaggio utilizzando chiavi adeguate, ecc. e rispettando la coppia di serraggio specificata dal produttore.
• Le superfici di serraggio dovranno essere pulite e non presentare tracce di grasso, olio o acqua.
• Le viti di serraggio andranno fissate in base alle istruzioni del costruttore.
• Non è consentito applicare prolunghe alla chiave, né eseguire i fissaggi con colpi di martello.
• Per regolare il diametro del foro di lame per seghe circolari in base al diametro dell'alberino della macchina, andranno utilizzati esclusivamente anelli fissi, ad es. calettati a pressione, oppure con tenuta ad adesione. Non è consentito l'utilizzo di anelli allentati.
• Trasportare l'utensile esclusivamente in un imballaggio di tipo idoneo: pericolo di lesioni!
• La macchina può essere utilizzata solo se tutti i dispositivi di sicurezza sono nella posizione prevista e se la macchina è in buone condizioni ed è stata sottoposta a una manutenzione adeguata.

Cura e manutenzione

• Le riparazioni o i lavori di riaffilatura possono essere eseguiti solo dalle officine del servizio clienti Festool o da esperti autorizzati.
• La struttura dell'utensile non andrà modificata.
• Deresinare e pulire l'utensile con regolarità (detergente con pH fra 4,5 e 8).
• I taglienti non affiliati si potranno riaffilare, sulla superficie di spoglia superiore, fino ad uno spessore minimo del tagliente di 1 mm.

2.4 Ulteriori avvertenze di sicurezza

• Il personale operativo deve essere adeguatamente addestrato all'uso, alla regolazione e al funzionamento dell'elettroutensile.
• Segnalare al personale addetto alla manutenzione eventuali guasti dell'elettroutensile, comprese le protezioni o l'utensile, non appena vengono scoperti. L'elettroutensile può essere riutilizzato solo dopo aver eliminato il guasto.
• Indossare adeguati dispositivi di protezione personale: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generino polvere.

- Durante il lavoro possono sprigionarsi polveri dannose/tossiche (ad es. pitture contenenti piombo, oppure alcuni tipi di legno e metallo). Il contatto con tali polve- ri, o l'inalazione delle stesse, può costituire un pericolo per l'operatore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese.

- Indossare una protezione delle vie respiratorie adeguata per proteggere la propria salute. Nei locali chiusi assicurare un'areazione sufficiente e collegare un'unità mobile di aspirazione.

- Collegare l'elettroutensile a un'unità di aspirazione adeguata per ridurre al minimo il rilascio di polvere. Impostare correttamente tutti gli elementi per la raccolta della polvere (cappe, ecc.).

- Quando si sega il legno, collegare l'elet-troutensile a un aspiratore di polveri con-forme alla norma EN 60335-2-69, classe di polveri M.

- Per ridurre al minimo il rumore, l'utensile deve essere affilato e tutti gli elementi di riduzione del rumore (coperture, ecc.) devono essere regolati correttamente.

• Adottare una posizione di lavoro corretta durante la segatura:
• davanti, sul lato dell'utilizzatore;
• frontalmente alla sega;
• vicino all'allineamento della lama.
• Utilizzare l'asta di spinta per guidare il pezzo in modo sicuro oltre la lama per sega.
• Quando non viene utilizzato, riporre l'asta di spinta nel supporto per accessori fornito sull'elettroutensile.
• Utilizzare sempre il cuneo e il coperchio di protezione in dotazione. Controllare che la loro regolazione sia corretta e corrisponda a quanto descritto nelle istruzioni per l'uso. Una regolazione errata del cuneo e la rimozione di componenti rilevanti per la sicurezza, come i coperchi di protezione, possono causare gravi lesioni.
• Prima di iniziare il lavoro, verificare che il coperchio di protezione e il paraschegge possano muoversi liberamente e siano a contatto con il tavolo.
• Subito dopo i lavori che richiedono la rimozione del coperchio di protezione, è indispensabile reinstallare i dispositivi di sicurezza, vedere il capitolo 6.2.
• La piegatura o la scanalatura sono consentite solo con un dispositivo di protezione adeguato, ad esempio una protezione del tunnel sopra il tavolo della sega.
• Non utilizzare le seghe circolari per le scanalature (scanalature finite nel pezzo).
• Accendere la sega per il taglio dei metalli utilizzando l'interruttore di corrente residua.
• Utilizzare un dispositivo adeguato per sostenere i pezzi lunghi in modo che poggino orizzontalmente.
• Scollegare la spina dalla presa prima di cambiare gli utensili e prima di eliminare i guasti, ad esempio per rimuovere le schegge incastrate.
• Non rimuovere residui di taglio o altre parti del pezzo dall'area di taglio mentre l'elet-troutensile è in funzione e l'unità di taglio non è ancora in posizione di riposo.
• Se la lama per sega è bloccata, spegnere immediatamente l'elettroutensile e stacca-re la spina di rete. Solo allora rimuovere il pezzo incastrato.
• Quando si trasporta l'elettroutensile, il co- perchio di protezione superiore deve copri- re la parte superiore della lama per sega.

Italiano

• Non utilizzare il coperchio di protezione superiore come maniglia per il trasporto!
• Utilizzare solo accessori e utensili originali Festool.
• Non utilizzare ausili propri, come bastoni, righelli, ecc.
• Al fine di evitare il surriscaldamento delle lame oppure la fusione della plastica, impostare il giusto numero di giri per il materiale da tagliare e non utilizzare un'eccessiva pressione di contatto durante la fase di taglio.
• Controllare regolarmente la spina e il cavo e, se danneggiati, farli sostituire da un'officina autorizzata.

2.5 Lavorazione dell'alluminio

Per la lavorazione dell'alluminio, occorrerà attenersi alle seguenti misure di sicurezza:

- Indusare occhiali protettivi.

• Inserire a monte un interruttore salvavita (FI, PRCD).
• Collegare un elettroutensile ad un aspiratore di tipo idoneo, con tubo flessibile di aspirazione antistatico.
• Pulire l'elettroutensile con regolarità, eliminando la polvere depositatasi nella sca-tola del motore.
• Utilizzare una lama per sega adatta al taglio dell'alluminio.
• Quando si segano pannelli, lubrificare con petrolio; i profili a parete sottile (fino a 3 mm) possono essere lavorati senza lubrificazione.

2.6 Rischi residui

Nonostante il rispetto di tutte le norme di co- struzione pertinenti, il funzionamento dell'elet- troutensile può ancora comportare pericoli, ad esempio:

• Contatto con le parti rotanti.
• Contatto con le parti sotto tensione quando l'alloggiamento è aperto.
• Allontanamento dei pezzi in lavorazione.
• Allontanamento delle parti dell'utensile quando gli utensili sono danneggiati.
• Emissione di rumore
• Emissione di polvere

2.7 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

Livello di pressione acustica L _PA = 87 dB(A)

Livello di potenza sonora L _WA = 101 dB(A)

Grado d'incertezza K = 3 dB

PRUDENZA

Le emissioni sonore durante il lavoro con l'elettroutensile possono causare danni all'udito.

- Utilizzare un dispositivo di protezione dell'udito.

I valori di emissione sonora indicati

- sono stati misurati secondo un metodo di prova standardizzato e possono essere utilizzati per confrontare un elettroutensile con un altro, - si possono utilizzare anche per una valutazione preliminare del carico.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questa differenza dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Valutare il carico effettivo durante tutto il ciclo operativo.
  ▶ A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.

3 Utilizzo conforme

Il PRECISIO è destinato all'uso come elettroutensile portatile per segare legno, plastica, pannelli in legno e materiali simili al legno.

Con le lame speciali per alluminio offerte da Festool, gli elettroutensili possono essere utilizzati anche per segare l'alluminio.

Non è consentito lavorare con materiali contenenti amianto.

Non impiegare dischi da taglio o dischi abrasivi.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

3.1 Lame

Andranno utilizzate esclusivamente lame con le seguenti caratteristiche:

• Lame secondo EN 847-1
• Diametro della lama 190 mm
• Spessore lama 2,6 mm
• Foro di alloggiamento 20 mm/30 mm
• Spessore del corpo lama < 2 mm

- Indicato per numeri di giri fino a 4200 gi- ri/min

Le lame Festool soddisfano la EN 847-1.

Segare solo quei materiali per i quali è prevista la relativa lama per gli usi consentiti.

4 dati tecnici

Sega circolare da banco e a trazione	CS 50 EBG / CS 50 EG
Potenza assorbita 1200 W
Regime minimo 1600 - 4200 min	-1
Profondità di taglio a -2° / 47°	0 - 52 mm/0 - 37 mm
Inclinazione -2° - 47°
Lunghezza di trazione max. 300 mm
Lama per sega (diame-tro x larghezza di taglio)	190 x 2,6 mm
Foro di montaggio 20 mm/30 mm
Spessore della lama master	< 2 mm
Dimensioni del tavolo (larghezza x lunghezza)	600 x 400 mm
Altezza del tavolo (aper-to / ripiegato)	900 mm/375 mm
Peso senza gambe 21 kg
Peso con gambe 25 kg

5 Elementi dell'apparecchio

[1-1]	Manopole per l'apertura e la chiusura delle gambe
[1-2]	Aste di guida
[1-3]	Scala
[1-4]	Scala a vite
[1-5]	Blocco dell'inserto del tavolo
[1-6]	Inserto del tavolo
[1-7]	Coperchio di protezione
[1-8]	Arresto angolare del marcatore di posizione
[1-9]	Arresto del marcatore di posizione
[1-10]	Piedini aggiuntivi
[1-11]	Viti dei piedini aggiuntivi

[1-12] Interruttore ON/OFF

[1-13] Interruttore

[1-14] Maniglia

[1-15] Interruttore di blocco

[1-16] Gambe

[1-17] Cappuccio protettivo delle gambe

Le illustrazioni indicate si trovano all'inizio delle istruzioni per l'uso.

6 Messa in funzione

6.1 Installazione di PRECISIO [1]

AVVERTENZA

Pericolo d'infortunio

L'utensile elettrico si ribalta se il fondo non è in piano.

- Assicurarsi che l'utensile elettrico sia in una posizione sicura. La superficie di appoggio deve essere in piano, in buone condizioni e libera da oggetti sparsi (p.es. trucioli e resti di taglio).

L'elettroutensile può essere montato con o senza le gambe ripiegate.

▶ Rimuovere gli inserti di trasporto quando si disimballa l'elettroutensile.
- Aprire le quattro manopole [1-1] per ripiegare le gambe [1-16] fino all'arresto.
▶ Aprire le gambe.
▶ Serrare nuovamente le quattro manopole rotanti.
▶ Per garantire che l'elettroutensile stia in piedi in modo sicuro, la lunghezza di una gamba può essere regolata ruotando l'aletta terminale [1-17].

6.2 Prima della messa in funzione iniziale [12] [15]

Montare il coperchio di protezione

▶ Rimuovere gli adesivi gialli di sicurezza [12-4].
▶ Regolare la profondità di taglio massima e la smussatura su 0°.
- Tirare il cuneo [12-1] nella posizione superiore.
▶ Tiere il coperchio di protezione [12-3] e svitare completamente la vite [12-2].
Inserire il perno longitudinale situato nel coperchio di protezione nella scanalatura [12-6] del cuneo e inserire la vite attraverso il foro [12-5] del cuneo.

▶ S3 rare la vite.

Montaggio dell'arresto angolare

▶ Far scorrere l'impugnatura dell'arresto angolare in posizione zero.
▶ Serrare la vite [3-1] e fissare l'arresto angolare al tavolo.

6.3 Possibili applicazioni [1] [3]

L'elettroutensile può essere utilizzato come sega circolare da banco, vedere capitolo 8.2 o come sega circolare a trazione, vedere capitolo 8.3.

Sega circolare da banco

• Impostare l'interruttore [1-13] sulla posizione inferiore.
  ▶ Ruotare la maniglia [1-14] verso il basso e utilizzare la maniglia per tirare in avanti l'unità di taglio fino all'innesto.

L'unità di taglio è ora in posizione centrale e l'elettroutensile può essere utilizzato come se- ga circolare da banco.

Se la maniglia [3-10] è orientata verso il basso, può essere utilizzata per spostare in avanti e indietro l'unità di taglio per i tagli a trazione. Il movimento all'indietro è sostenuto da una forza elastica.

Sega circolare a trazione

L'unità di taglio è ora in posizione centrale e l'elettroutensile può essere utilizzato come se- ga circolare da banco.

- Impostare l'interruttore [3-9] nella posizione superiore.

Se la maniglia [3-10] è orientata verso il basso, può essere utilizzata per spostare in avanti e indietro l'unità di taglio per i tagli a trazione. Il movimento all'indietro è sostenuto da una forza elastica.

6.4 Aspirazione

AVVERTENZA

Pericolo per la salute provocato dalle polveri

• Non lavorare mai senza impianto di aspirazione.
  ▶ Rispettare le disposizioni nazionali.
  Durante il taglio di sostanze cancerogene collegare sempre un'unità mobile di aspirazione adatta conforme alle disposizioni nazionali. Non utilizzare il sacco raccogli-polvere.

L'elettroutensile dispone di due connessioni d'aspirazione: coperchio di protezione superiore con innesto a baionetta [2-1] con ∅ 27 mm

e coperchio di protezione inferiore [2-3] con ∅ 35 mm.

Il set di estrazione (in dotazione con il CS 50 EB) riunisce entrambe le connessioni d'aspirazione in modo da poter collegare un'unità mobile di aspirazione Festool.

Durante operazioni di taglio (ad es. di pannelli MDF), potranno verificarsi cariche elettrostatiche. In tale caso, utilizzare un'unità mobile di aspirazione e un tubo flessibile di aspirazione antistatico.

ATTENZIONE! Qualora non si utilizzi un tubo flessibile di aspirazione antistatico, potranno verificarsi cariche elettrostatiche. In tale caso, l'utente potrebbe subire una folgorazione e la parte elettronica dell'elettroutensile potrebbe venire danneggiata.

6.5 Collegamento elettrico e messa in servizio

AVVERTENZA

Voltaggio o frequenza non consentita Rischio di incidente

• La tensione di alimentazione e la fonte di alimentazione devono coincidere con le indicazioni sulla targhetta.
  In Nord America è possibile utilizzare solo elettroutensili Festool con specifica di tensione 120 V/60 Hz.
  ▶ Per via della potenza del motore si consiglia di utilizzare un fusibile da 16 A.
• Controllare sempre il cavo e la spina prima di utilizzare il dispositivo. Eventuali danni devono essere riparati solo in un'officina qualificata.
• Utilizzare esclusivamente cavi di prolunga e collegamenti approvati per l'uso esterno.

Per accendere, premere contemporaneamente l'interruttore ON/OFF [4-3] e l'interruttore di blocco [4-6]. L'elettroutensile funziona finché l'interruttore ON/OFF è premuto.

Per il funzionamento continuo dopo l'accensione, rilasciare prima l'interruttore ON/OFF e poi l'interruttore di blocco.

Per disattivare il funzionamento continuo, pre- mere e rilasciare nuovamente l'interruttore ON/OFF o premere l'interruttore rosso [4-4].

Per impedire l'attivazione non autorizzata, è possibile agganciare un lucchetto [4-2] nel foro dell'interruttore ON/OFF.

6.6 Piedini aggiuntivi\*

Utilizzare sempre i piedini aggiuntivi* in combinazione con una prolunga del tavolo, una prolunga del tavolo o un tavolo scorrevole.

▶ Allentare la vite di fissaggio [1-11], estrarre il piedino aggiuntivo [1-10] fino a farlo appoggiare sul pavimento.
▶ Serrare nuovamente la vite di serraggio
* L'accessorio raffigurato o descritto può non comparire nella fornitura standard.

6.7 Montaggio del supporto per accessori [13]

Quando si assemblano le due parti singole, assicurarsi che le linguette dei dispositivi di fissaggio a scatto si incastrino con precisione e scattino in posizione. Controllare anche la corretta posizione delle chiusure a scatto nelle staffe di fissaggio sul retro del supporto accessori.

6.8 Sezioni longitudinali oblique

Per le sezioni longitudinali oblique, montare l'arresto angolare sul lato destro del tavolo, vedere il capitolo 6.2.

6.9 Accensione durante il taglio del metallo

Quando si taglia il metallo, accendere la sega utilizzando l'interruttore di corrente residua.

7 Impostazioni

AVVERTENZA

Pericolo di lesioni

- Scollegare la spina di rete prima di effettuare qualsiasi intervento sull'elettroutensile.

Per facilitare la regolazione, l'unità di taglio può essere bloccata in posizione centrale: tirare l'unità di taglio in avanti fino all'arresto e impostare l'interruttore [5-4] sulla posizione inferiore. La lama per sega può essere orientata tra 0° e 45°

7.1 Regolazione della velocità

La velocità può essere regolata in 6 fasi in base alle esigenze del pezzo da lavorare utilizzando la rotella di regolazione.

Livello	n_0 [min ^-1 ]
1 ~ 1600
2 ~ 2100
3 ~ 2600
4 ~ 3100

Livello	n_0 [min ^-1 ]
5 ~ 3600
6 ~ 4200

7.2 Regolazione dell'altezza di taglio

L'altezza di taglio può essere regolata in continuo ruotando la manovella [5-1] (0 - 52 mm con la lama per sega a 90°).

7.3 Angolo obliquo

La lama per sega può essere orientata tra 0° e 45°

▶ Aprire la manopola [5-2].
- Impostare l'angolo di taglio utilizzando la scala [5-5] e ruotando la maniglia [5-3].
▶ Chiudere la manopola.

La lama può essere ruotata di 2° oltre le due posizioni finali per lavori di passaggio precisi (sezioni posteriori sui bordi d'urto). A tal fine, premere il pulsante [5-6] in posizione finale, quindi la lama per sega può essere orientata fino a -2° o 47°. Dopo che è tornata in posizione, entrambe le posizioni finali sono di nuovo attive.

7.4 Sostituzione dell'utensile

AVVERTENZA

Pericolo di lesioni

Istruzioni di sicurezza del dado di serraggio Fast-Fix [7A].

▶ Chiudere la staffa dell'impugnatura dopo il serraggio.
▶ Serrare o allentare il dado di serraggio Fast-Fix solo manualmente. La staffa dell'impugnatura non deve mai essere utilizzata con un cacciavite, una pinza o altri utensili per serrare o allentare.
Se il dado non può più essere allentato manualmente, può essere sbloccato solo con una chiave.
Se la staffa dell'impugnatura è allentata o danneggiata, il dado Fast-Fix non deve assolutamente più essere utilizzato.

AVVERTENZA

Pericolo di lesioni

- A causa dell'alloggiamento speciale, possono essere utilizzate solo le lame Festool di diametro offerte da Festool per questo elettroutensile.

PRUDENZA

Rischio di lesioni a causa di utensili caldi e affilati.

• Non utilizzare utensili con denti smussati o difettosi.

• Indossare guanti protettivi durante l'utilizzo dell'utensile.

• Aprire il serraggio [1-5] e rimuovere l'in-serto del tavolo [1-6] verso l'alto.

• Aprire il serraggio [6-8] e girare il coperchio della lama per sega [6-7] verso il basso. Il mandrino portautensile viene bloccato automaticamente.
  ▶ Spostare la leva [7-6] e ruotarla in senso orario (filettatura antioraria) per aprire lo sgancio rapido Fast-Fix [7-7].

- Cambiare l'utensile, facendo attenzione: - Il serraggio rapido Fast-Fix, la flangia [8-3] e la lama per sega devono essere puliti. - Il senso di rotazione della lama per se-ga [7-5] deve corrispondere al senso di ro-tazione dell'elettroutensile [7-4]. - Posizionare la lama per sega al centro della flangia e ruotare finché il contorno della flangia e il foro della lama non si inne-stano.

▶ Serrare la chiusura rapida Fast-Fix in senso antiorario e girare la leva.
- Girare il coperchio della lama per sega verso l'alto e chiudere il blocco.
▶ Ruotare la lama per sega due volte per verificare che si muova liberamente.
▶ Inserire l'inserto del tavolo con il bordo posteriore [9] per primo e chiudere il serraggio.

7.5 Regolazione del cuneo

AVVERTENZA

Pericolo di lesioni

▶ Mai lavorare senza cuneo fendilegno.

Regolare il cuneo [7-3] in modo che la distanza dal bordo del dente della lama sia sufficiente 3 - 5 mm.

▶ Svitare la vite [7-1] con la chiave a brugola [6-6] e rimuoverla insieme al pezzo di fissaggio [7-2].
▶ Dopo aver aperto le due viti [8-2], l'elemento di guida [8-1] può essere spostato verticalmente per regolare la distanza tra il coltello e la lama per sega.

- Terminata la regolazione rimontare il cuneo e l'elemento di bloccaggio e serrare a fondo tutte le viti.

7.6 Regolazione dell'arresto [1] [3]

L'arresto in dotazione può essere fissato su tutti e quattro i lati dell'elettroutensile. L'arresto offre le seguenti possibilità di regolazione: l'arresto può essere utilizzato come arresto longitudinale o come arresto trasversale o angolare.

Arresto longitudinale:

• Allentare la vite [3-4] e sollevare il perno di fissaggio [3-3], impostare l'angolo a 0° utilizzando la scala graduata, inserire il perno di fissaggio e serrare la vite.
  ▶ Allentare la vite [3-5] e regolare la barra [3-6] in modo che la freccia triangolare si trovi all'interno del campo verde dell'adesivo, vedere dettagli [1-8]. Quindi serrare la vite.
  Far scorrere l'arresto angolare nella scanalatura sul lato del tavolo (dettaglio [3]). Far scorrere fino a quando l'impugnatura dell'arresto angolare copre il campo contrassegnato in verde sul lato del tavolo, vedere il dettaglio [1-9]. Quindi serrare la vite [3-2].
• Allentare la vite [3-1], impostare la larghezza di taglio desiderata e serrare nuovamente la vite.

L'arresto angolare può essere utilizzato come arresto longitudinale alto o basso. A tal fine, la barra viene inserita in posizione verticale o piana.

L'arresto longitudinale bassa viene utilizzato per evitare una collisione con la copertura di protezione della lama per sega, ad esempio in caso di tagli di smussatura con una lama ruotata di 45°.

Arresto diagonale e angolare:

▶ Far scorrere l'arresto angolare nella scanalatura del tavolo e serrare la vite [3-2].
▶ Allentare la vite [3-4] e sollevare il perno di fissaggio, impostare l'angolo desiderato sulla scala (il perno di fissaggio si innesta nelle impostazioni angolari più comuni) e serrare la vite.
▶ Allentare la vite [3-5] e regolare la moda-natura in modo che non raggiunga il piano di taglio e serrare la vite.

Prima di intraprendere i lavori, accertarsi che tutte le manopole della battuta siano ser-

rate. La battuta deve essere utilizzata solo in posizione fissa e non per spostare il pezzo.

Quando non viene utilizzato, ripiegare l'arresto angolare in posizione zero e riporlo nel supporto accessori [2-6] [2].

7.7 Scala per la larghezza di taglio

Le due scale [1-3] indicano la larghezza di taglio per i tagli longitudinali.

Se necessario, le scale possono essere riallineate dopo aver aperto le viti [1-4].

7.8 Montaggio del paraschegge

Il paraschegge [10-2] impedisce gli strappi sul bordo di taglio inferiore del pezzo. Il paraschegge può essere utilizzato con tutti gli angoli obliqui, ma è necessario installare e segare un paraschegge separato per ogni angolo:

• Impostare la lama per sega all'altezza di taglio minima.
• Aprire il serraggio [1-5] e rimuovere l'inserto del tavolo [1-6] verso l'alto.
• Aprire il serraggio [6-8] e girare il coperchio della lama per sega [6-7] verso il basso. Il mandrino portautensile viene bloccato automaticamente
  ▶ Far scorrere il paraschegge sul lato della staffa [10-3] fino all'arresto.
• Girare il coperchio della lama per sega verso l'alto e chiudere il blocco.
  ▶ Inserire l'inserto del tavolo con il bordo posteriore [9] per primo e chiudere il serraggio.
• Accendere l'elettroutensile e spostare lentamente la lama per sega verso l'alto fino all'altezza massima di taglio - in questo modo si inserisce il paraschegge.

Per un funzionamento ottimale, la parte rialzata [10-1] del paraschegge deve sporgere leggermente (circa 0,3 mm) dalla superficie del tavolo. L'altezza della staffa può essere regolata aprendo le due viti [10-4].

7.9 Regolazione del coperchio di protezione

Il coperchio di protezione può essere fatto scattare nella posizione superiore per regolare gli arresti.

Bloccare il paraschegge laterale [16-3] nella posizione superiore con i naselli di arresto [16-2].
▶ Sollevare il coperchio di protezione nella posizione superiore [16-4] e serrare la vite [16-1]
▶ Dopo aver regolato i fermi, allentare nuovamente la vite e sganciare la protezione laterale dalle schegge.

Attenzione: il coperchio di protezione e il paraschegge devono poggiare liberamente sul piano del tavolo [17].

- Quando non viene utilizzato, fissare il co-perchio protettivo al supporto per accessori [2-6].

7.10 Partenza dolce

L'avviamento graduale regolato elettronicamente assicura un avviamento senza strappi dell'utensile elettrico.

7.11 Regolatore del numero di giri

Il numero di giri è regolabile in modo continuo, nel relativo campo, mediante l'apposita rotella. Ciò consente di adattare al meglio il numero di giri in base al materiale. Attenersi anche alle indicazioni riportate sugli utensili abrasivi.

7.12 Sicurezza di sovraccarico

In caso di sovraccarico eccessivo dell'utensile elettrico, l'alimentazione di corrente viene ridotta. Se il motore viene bloccato per un certo tempo, l'alimentazione di corrente viene completamente interrotta. Una volta sceso il carico o dopo lo spegnimento, l'utensile elettrico è di nuovo pronto per il funzionamento.

7.13 Protezione contro il surriscaldamento

In caso di temperatura motore eccessiva, l'alimentazione della corrente e il numero di giri vengono ridotti. L'utensile elettrico funziona ancora soltanto a potenza ridotta per consentire un rapido raffreddamento mediante le ventilazione del motore. Dopo il raffreddamento, l'utensile elettrico riparte autonomamente.

7.14 Freno

La sega è dotata di freno elettronico. Dopo lo spegnimento, la lama viene frenata elettronicamente, arrestandosi in circa 2 secondi.

7.15 Protezione contro il riavvio

La protezione contro il riavvio integrata impedisce che l'elettroutensile, in funzionamento continuo, si riavvii autonomamente dopo un'interruzione di tensione. Per rimetterlo in funzione, l'utensile andrà dapprima spento, quindi riacceso.

8 Utilizzo dell'elettroutensile

8.1 Per lavorare in sicurezza

Durante il lavoro, rispettare sempre le avvertenze di sicurezza riportate all'inizio eguenti regole:

- Assicurarsi che il coperchio di protezione superiore [6-4] e il paraschegge [6-5] sia-

Italiano

no a contatto con il pezzo e possano muoversi liberamente.

• Non lavorare con pezzi eccessivamente grandi e pesanti che potrebbero danneggiare l'utensile. Il coperchio di protezione determina l'altezza massima del pezzo.
• Per motivi di sicurezza non lavorare MAI senza un coperchio protettivo superiore montato [6-4] (ad eccezione dei tagli invisibili).
• Effettuare le regolazioni dimensionali con l'elettroutensile fermo.

8.2 Utilizzo come sega circolare da banco [1] [3]

Sezioni longitudinali

• Posizionare la lama per sega al centro del tavolo, vedere capitolo 6.3.
• Utilizzare l'arresto angolare come righello longitudinale per guidare il pezzo.
  ▶ La larghezza di taglio può essere impostata utilizzando le scale.
  ▶ Guidare il pezzo in lavorazione a mano; i bracci non devono trovarsi nell'asse della lama per sega.
  ▶ Utilizzare l'asta di spinta [2-5] per guidare il pezzo da lavorare oltre la lama per sega.
• Quando non viene utilizzato, collocare l'asta di spinta nel supporto per accessori [2-6].

Tagli angolari

▶ Per i tagli angolari, impostare l'angolo obliquo della lama per sega, vedere il capitolo 7.3.

Tagli invisibili

Quando il coperchio di protezione è smontato, il cuneo può essere regolato in due posizioni di bloccaggio tirando con forza. Il cuneo può essere utilizzato in tutti i contesti, ad eccezione dei tagli invisibili, nella posizione di riposo superiore.

Prima del lavoro

• Rimuovere il coperchio di protezione superiore [6-4].
  ▶ Spingere il cuneo [7-3] nella posizione di bloccaggio inferiore premendolo con forza.

Produrre tagli invisibili

- Assicurare una buona guida dell'utensile durante l'esecuzione dei tagli invisibili. Premere con forza il pezzo da lavorare sul tavolo. Selezionare la sequenza di taglio in modo che il lato del pezzo già tagliato non sia quello di arresto (rischio di contraccolpo).

Piegature

• Impostare la profondità di taglio e l'arresto del primo lato della piegatura.
  ▶ Eseguire il primo taglio della piegatura guidando il pezzo a mano. I bracci non devono trovarsi nell'asse della lama per sega.
• Utilizzare l'asta di spinta [2-5] per guidare il pezzo da lavorare oltre la lama per sega.
  ▶ Orientare il pezzo.
• Impostare la profondità di taglio e l'arresto del secondo lato della piegatura.
  ▶ Eseguire il secondo taglio della piegatura.
  ▶ Utilizzare l'asta di spinta per guidare il pezzo da lavorare oltre la lama per sega.

Piegatura su pezzi ≤ 12 mm con seghe circolari a trazione (con lama di arresto)

• Utilizzare l'arresto come arresto trasversale.
  ▶ Seguire le istruzioni per le sezioni trasversali, vedere il capitolo 8.3.

Quando si piega sul lato corto, utilizzare sto MAI come arresto longitudinale.

Scanalature

• Impostare la profondità di taglio sulla lama per sega.
  ▶ Utilizzare l'arresto come guida.
  ▶ Guidare il pezzo in lavorazione a mano; i bracci non devono trovarsi nell'asse della lama per sega.
• Utilizzare l'asta di spinta [2-5] per guidare il pezzo da lavorare oltre la lama per sega.
  ▶ Ripetere l'operazione fino a raggiungere la profondità di scanalatura desiderata.

Dopo il lavoro

▶ Dopo aver eseguito i tagli superiori, riportare il cuneo [7-3] nella posizione superiore e fissare il coperchio di protezione [6-4].

Processo di taglio invisibile complicato

- Ad esempio sono consentiti seghe ad affondamento, interruzione del processo di ribaltamento, scanalatura, fresatura di profili o stampaggio.

Pettine a pressione

NOTA

▶ Utilizzare un pettine a pressione per nascondere i tagli. Montare il pettine a pressione sulla guida e sul tavolo in modo che questo prema saldamente il pezzo sul piano del tavolo durante il taglio. I pettini a pressione non sono compresi nella fornitura.

Sezioni longitudinali con inclinazione

▶ Per il taglio longitudinale con inclinazione del materiale con una lunghezza del bordo di ≤ 150 mm, utilizzare solo l'arresto di sinistra. Questa procedura richiede più spazio tra arresto e lama per sega.

8.3 Utilizzo come seghe circolari a trazione [3]

Sezioni trasversali

• Posizionare la lama per sega nella posizione del tavolo posteriore, vedere il capitolo 6.3.
• Utilizzare l'arresto angolare come riga trasversale o riga angolare per posizionare e mantenere il pezzo in lavorazione. Nelle scanalature [3-8] è possibile inserire dei morsetti a vite (non inclusi nella fornitura) per fissare il pezzo. Per eseguire il taglio con la sega, ruotare la maniglia [3-10] verso il basso e tirare l'unità di taglio in avanti sulla maniglia.
  ▶ Dopo il taglio, riportare l'unità di taglio alla posizione di partenza prima di rimuovere il pezzo dall'arresto angolare.

Tagli angolari

▶ Per i tagli angolari, impostare l'angolo obli- quo della lama per sega, vedere il capito-

lo 7.3. L'arresto angolare si trova sul lato destro del tavolo.

▶ Per i tagli obliqui, impostare l'arresto angolare, vedere capitolo 7.6.

8.4 Asta di spinta

- Quando non viene utilizzato, collocare l'asta di spinta [2-5] nel supporto per accessori [2-6].

9 Trasporto

PRUDENZA

Pericolo di lesioni!

Durante il trasporto, l'elettroutensile può scivolare di mano.

• Tenere sempre l'elettroutensile con entrambi le mani sulle superfici di presa previste [2-4] e su entrambi i lati.
  ▶ Bloccare l'unità di taglio nella posizione zero.
• Rimuovere tutti gli accessori dalla sega e avvolgere il cavo sul supporto del cavo.
  ▶ Ripiegare le gambe.

L'elettroutensile è dotato di rulli di trasporto alle due estremità delle gambe per il trasporto su brevi distanze.

- Tenere l'utensile nell'area dell'impugnatura [2-4] e tirarlo nella posizione desiderata.

10 Cura e manutenzione

AVVERTENZA

Pericolo di lesioni e di folgorazione

• Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica.
• Qualsiasi intervento di manutenzione e riparazione che richieda l'apertura del corpo andrà effettuato esclusivamente da un'officina autorizzata dell'Assistenza Clienti.

I servizi di assistenza clienti e riparazione possono essere forniti esclusivamente dal costruttore o da officine di assistenza. Utilizzare solo ricambi originali di Festool.

Ulteriori informazioni: www.festool.it/servizio L'elettroutensile è dotato di speciali carboni autobloccanti. Quando questi sono logori, la corrente viene automaticamente interrotta e il dispositivo si arresta. Eseguire regolarmente la manutenzione dell'elettroutensile per garantirne il corretto funzionamento:

Italiano

▶ Rimuovere i depositi di polvere aspirandoli.
- Tenere pulite le aste di guida [1-2] e ingrassarle periodicamente.
- Sostituire un inserto del tavolo usurato o danneggiato.
- Il cursore [11-1] può essere utilizzato per aprire lo sportello [11-3] per rimuovere i residui di taglio dal coperchio di protezione inferiore. Per rimuovere i depositi più grandi, lo sportello può essere aperto completamente svitando la vite [11-2]. Chiudere nuovamente lo sportello prima della messa in funzione!
- Al termine del lavoro, avvolgere il cavo di alimentazione sul supporto per accessori [2-6].
- Un ammortizzatore fa sì che l'unità di taglio scorra uniformemente per tutta la lunghezza di trazione. In caso contrario, l'ammortizzatore può essere regolato attraverso il foro [2-2].
Se è necessario sostituire il cavo di collegamento, l'operazione deve essere eseguita dal produttore o dal centro di assistenza per evitare rischi.
▶ Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituiti a regola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso.

11 Accessori

I numeri d'ordine degli accessori e degli strumenti si trovano sotto la voce www.festool.it.

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am-

biente. Attenersi alle disposizioni di legge nazionali in vigore.

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche e alla relativa applicazione nelle legislazioni nazionali, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Le informazioni sui punti di raccolta sono disponibili su www.festool.com/environment.

Informazioni sulle sostanze critiche:

www.festool.it/reach

Inhoudsopgave

1 Symbolen....81

Advarsel om generel fare

2.6 Resterende risici

Batente longitudinal:
