PRECISIO CS 50 EBG - Scie FESTOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra circular de mesa y sierra estacionaria guiada
Marca	Festool
Modelo	PRECISIO CS 50 EBG
Dimensiones de la mesa (L x An)	600 x 400 mm
Altura de la mesa (desplegada / plegada)	900 mm / 375 mm
Peso (sin / con patas)	21 kg / 25 kg
Potencia absorbida	1200 W
Velocidad en vacío	1600 - 4200 min⁻¹ (6 niveles)
Profundidad de corte (a 0° / a 45°)	0 - 52 mm / 0 - 37 mm
Posición inclinada	-2° a 47°
Longitud de tracción máxima	300 mm
Hoja de sierra (diámetro x ancho de corte)	190 x 2,6 mm
Agujero de la hoja	20 mm / 30 mm
Grosor de la hoja base	< 2 mm
Freno electrónico	Sí (parada en ~2 s)
Tipos de corte	Longitudinal, transversal, inglete, rebajo, ranurado
Seguridad	Cubierta de protección, cuchillo divisor, antiastillas, empujador de seguridad
Conexión de aspiración	Dos conexiones: ∅27 mm (cubierta superior) y ∅35 mm (cubierta inferior)
Funciones electrónicas	Arranque suave, regulador de velocidad, limitador de carga, fusible térmico, protección contra rearranque
Uso conforme	Madera, paneles de madera, plásticos, aluminio (con hojas específicas)
Mantenimiento	Limpieza regular, engrase de las barras de guía, reemplazo de carbones en un SAT autorizado
Garantía y reparabilidad	Reparaciones por taller SAT Festool autorizado; piezas de repuesto originales disponibles

Preguntas frecuentes - PRECISIO CS 50 EBG FESTOOL

¿Cómo cambiar la hoja de sierra?

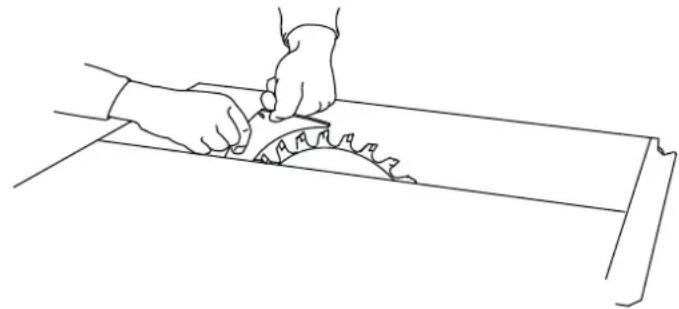

Desconecte el enchufe. Abra el bloqueo del inserto de mesa y retírelo. Abra la cubierta de protección y use la palanca Fast-Fix para aflojar la tuerca (rosca a la izquierda). Reemplace la hoja respetando el sentido de giro. Apriete manualmente el Fast-Fix. Vuelva a colocar el inserto de mesa y verifique el movimiento libre.

¿Cómo ajustar la profundidad de corte?

Use la manivela [5-1] para ajustar la altura de corte continuamente de 0 a 52 mm (a 0°). Para cortes inclinados, la profundidad máxima es de 37 mm a 45°.

¿Cómo ajustar el ángulo de inglete?

Afloje el botón giratorio [5-2], gire la manija [5-3] para ajustar el ángulo (0° a 47°), luego vuelva a apretar. Para una inclinación adicional hasta -2° o 47°, presione la tecla [5-6] en las posiciones finales.

¿Qué hojas de sierra son compatibles?

Use hojas conformes a EN 847-1: diámetro 190 mm, ancho de corte 2,6 mm, agujero 20/30 mm, grosor < 2 mm, velocidad máxima 4200 rpm. Se recomiendan las hojas Festool.

¿Cómo usar el empujador de seguridad?

Para cortes longitudinales con una distancia entre la topa y la hoja inferior a 150 mm, use el empujador [2-5] para guiar la pieza. Guárdelo en el soporte [2-6] después de usar.

¿Cómo aspirar el polvo?

Conecte un aspirador Festool a las dos conexiones: ∅27 mm en la cubierta de protección superior y ∅35 mm en la cubierta inferior. Use una manguera antiestática para evitar descargas electrostáticas.

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre equipos de protección (gafas, mascarilla, protección auditiva). Nunca trabaje sin las cubiertas de protección. Mantenga las manos alejadas de la hoja. Use la topa y el empujador. Lea completamente el manual.

¿Cómo mantener la sierra?

Desconecte antes de cualquier mantenimiento. Limpie los depósitos con un aspirador. Engrase regularmente las barras de guía. Reemplace el inserto de mesa si está desgastado. Los carbones especiales se detienen automáticamente; haga que los reemplace un SAT autorizado.

¿Qué hacer en caso de bloqueo de la hoja?

Detenga inmediatamente la sierra y desconecte el enchufe. Retire la pieza atascada. Verifique que la hoja no esté dañada. Asegúrese de que la guía de la hoja y la cubierta estén correctamente ajustadas antes de reiniciar.

¿Cómo transportar la sierra?

Coloque el bloque de aserrado en posición cero. Pliegue las patas y enrolle el cable. Use las asas laterales [2-4] para llevarla. Para distancias cortas, las ruedas integradas facilitan el desplazamiento.

MANUAL DE USUARIO PRECISIO CS 50 EBG FESTOOL

es: Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cumple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

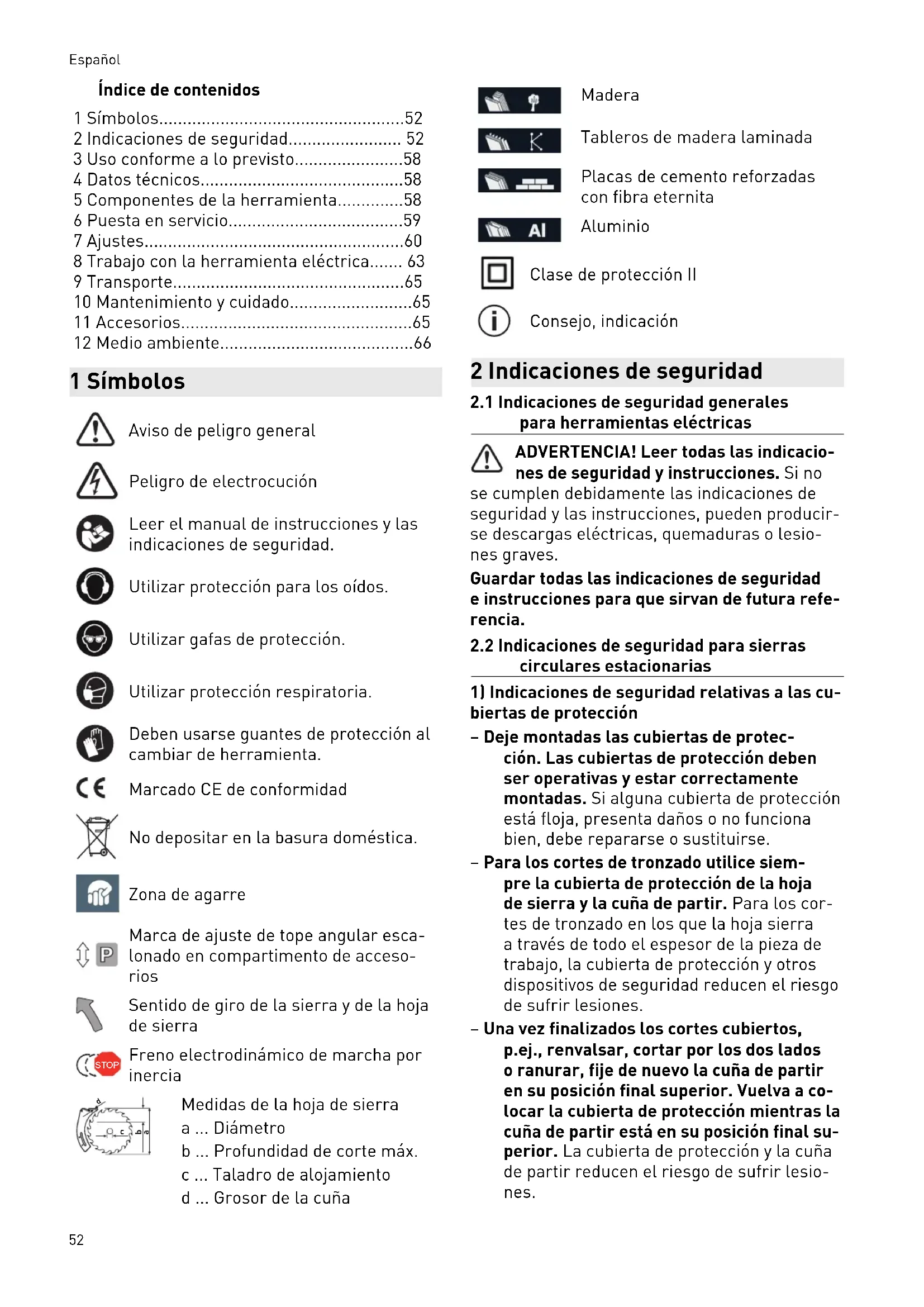

Índice de contenidos

1 Símbolos....52
2 Indicaciones de seguridad.... 52
3 Uso conforme a lo previsto....58
4 Datos técnicos....58
5 Componentes de la herramienta....58
6 Puesta en servicio....59
7 Ajustes....60
8 Trabajo con la herramienta eléctrica...... 63
9 Transporte....65
10 Mantenimiento y cuidado....65
11 Accesorios....65
12 Medio ambiente....66

1 Símbolos

Aviso de peligro general

Peligro de electrocución

Leer el manual de instrucciones y las indicaciones de seguridad.

Utilizar protección para los oídos.

Utilizar gafas de protección.

Utilizar protección respiratoria.

Deben usarse guantes de protección al cambiar de herramienta.

Marcado CE de conformidad

No depositar en la basura doméstica.

Zona de agarre

Marca de ajuste de tope angular escalonado en compartimento de accesorios

Sentido de giro de la sierra y de la hoja de sierra

Freno electrodinámico de marcha por inercia

Medidas de la hoja de sierra

a ... Diámetro

b ... Profundidad de corte máx.

c ... Taladro de alojamiento

d ... Grosor de la cuña

Madera

Tableros de madera laminada

Placas de cemento reforzadas con fibra eternita

Aluminio

Clase de protección II

Consejo, indicación

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no

se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

2.2 Indicaciones de seguridad para sierras circulares estacionarias

1) Indicaciones de seguridad relativas a las cubiertas de protección

- Deje montadas las cubiertas de protección. Las cubiertas de protección deben ser operativas y estar correctamente montadas. Si alguna cubierta de protección está floja, presenta daños o no funciona bien, debe repararse o sustituirse.

- Para los cortes de tronzado utilice siempre la cubierta de protección de la hoja de sierra y la cuña de partir. Para los cortes de tronzado en los que la hoja sierra a través de todo el espesor de la pieza de trabajo, la cubierta de protección y otros dispositivos de seguridad reducen el riesgo de sufrir lesiones.

- Una vez finalizados los cortes cubiertos, p.ej., renvalsar, cortar por los dos lados o ranurar, fije de nuevo la cuña de partir en su posición final superior. Vuelva a colocar la cubierta de protección mientras la cuña de partir está en su posición final superior. La cubierta de protección y la cuña de partir reducen el riesgo de sufrir lesiones.

• Antes de conectar la herramienta eléctrica, asegúrese de que la hoja de sierra no toque la cubierta de protección, la cuña de partir o la pieza de trabajo. El contacto accidental de estos componentes con la hoja de sierra puede provocar una situación peligrosa.
• Ajuste la cuña de partir según se describe en este manual de instrucciones. Si la cuña de partir no evita eficazmente un contragolpe, puede deberse a una distancia, posición o alineación incorrectas.
• Para que la cuña de partir pueda cumplir con su función, debe encontrarse en la ranura de serrado. La cuña de partir pierde su función al realizar cortes en piezas de trabajo demasiado cortas para la cuña de partir. En estas condiciones la cuña de partir no puede prevenir un contragolpe.
• Utilice la hoja de sierra apropiada para la cuña de partir. Para que la cuña de partir cumpla su función, el diámetro de la hoja de sierra debe ser adecuado a la cuña, el disco de soporte de la hoja de sierra debe ser más fino que la cuña y el ancho del dentado debe ser mayor que el grosor de la cuña.

2) Indicaciones de seguridad para serrar

• PELIGRO: No acerque los dedos ni las manos a la hoja de sierra ni los introduzca en la zona de serrado. Una mínima distracción o un resbalón podrían dirigir la mano hacia la hoja de sierra y causarle lesiones graves.
• Guíe la pieza de trabajo solo en el sentido contrario al giro de la hoja de sierra. Guiar la pieza de trabajo en la misma dirección que el sentido de giro de la hoja de sierra encima de la mesa puede provocar que la pieza de trabajo y su mano sean arrastradas hacia la hoja de sierra.
• En los cortes longitudinales, no utilice nunca el tope de inglete para acompañar la pieza de trabajo; en los cortes transversales con el tope de inglete, no utilice nunca adicionalmente el tope paralelo para ajustar la longitud. Si se guía la pieza de trabajo simultáneamente con el tope paralelo y el tope de inglete, aumenta la probabilidad de que la hoja de sierra se atasque y se produzca un contragolpe.
• Al realizar cortes longitudinales, mantenga siempre la pieza de trabajo en pleno

contacto con el riel de tope y aplique siempre la fuerza de avance a la pieza de trabajo entre el riel de tope y la hoja de sierra. Utilice un tope de empuje si la distancia entre el riel de tope y la hoja de sierra es inferior a 150 mm, y un bloque de empuje si la distancia es inferior a 50 mm. Este tipo de accesorios aseguran que su mano se mantenga a una distancia segura de la hoja de sierra.

• Utilice únicamente el tope de empuje suministrado por el fabricante o uno que haya sido fabricado según las especificaciones. El tope de empuje asegura que haya una distancia suficiente entre la mano y la hoja de sierra.
• Nunca utilice un tope de empuje dañado o serrado. Un tope de empuje dañado o serrado puede romperse y provocar que la mano entre en contacto con la hoja de sierra.
• No trabaje «sin apoyo». Utilice siempre el tope paralelo o el tope de inglete para colocar y guiar la pieza de trabajo. «Sin apoyo» significa que la pieza de trabajo se apoya o se guía con las manos en lugar de con el tope paralelo o el tope de inglete. Serrar sin apoyo provoca una alineación incorrecta, atascos y contragolpes.
• No ponga nunca las manos alrededor o encima de una hoja de sierra en movimiento. Querer agarrar una pieza de trabajo puede ocasionar un contacto accidental con la hoja de sierra en movimiento.
• Apoye las piezas de trabajo largas o anchas detrás de la mesa de serrar y/o al lado de la mesa, de modo que permanezcan horizontales. Las piezas de trabajo largas o anchas tienden a bascular en el borde de la mesa de serrar; lo cual hace que se pierda el control, se atasque la hoja de sierra y se produzca un contragolpe.
• Acompañe la pieza de trabajo con una presión uniforme. No doble, gire ni desplace lateralmente la pieza de trabajo. Si la hoja de sierra se atasca, apague la herramienta eléctrica de inmediato, desenchúfela y solución la causa del atasco. Si la pieza de trabajo hace que se atasque la hoja de sierra, puede producirse un contragolpe o un bloqueo del motor.
• No retire recortes mientras la sierra está en marcha. Los recortes pueden quedarse aprisionados entre la hoja de sierra y el

Español

riel de tope o en la cubierta de protección, y al retirarlos, los dedos pueden ser arrastrados a la hoja de sierra. Apague la sierra y espere a que la hoja de sierra se haya detenido para retirar el material.

- Para realizar cortes longitudinales en piezas de trabajo de menos de 2 mm de grosor, utilice un tope paralelo adicional que tenga contacto con la superficie de la mesa. Las piezas de trabajo finas pueden bloquearse debajo del tope paralelo y producir un contragolpe.

3) Contragolpe: causas e indicaciones de seguridad al respecto

Un contragolpe es la reacción repentina de la pieza de trabajo cuando una hoja de sierra se engancha o se atasca, cuando se realiza un corte en la pieza de trabajo en sentido oblicuo respecto a la hoja de sierra, o cuando se atasca una parte de la pieza de trabajo entre la hoja de sierra y el tope paralelo u otro objeto fijo.

En la mayoría de los casos, cuando se produce un contragolpe, la parte posterior de la hoja de sierra atrapa la pieza de trabajo, la cual se levanta de la mesa de serrar y es proyectada en dirección del usuario.

El contragolpe es la consecuencia de un uso incorrecto o inapropiado de la sierra circular estacionaria. Puede evitarse si se siguen unas medidas de precaución adecuadas como las que se describen a continuación.

• No se ponga nunca en la misma línea que la hoja de sierra. Manténgase siempre al lado de la hoja de sierra donde está el riel de tope. Si se produce un contragolpe, la pieza de trabajo puede salir proyectada a gran velocidad en dirección de las personas que se encuentran en la misma línea que la hoja de sierra y delante de esta.
• No ponga nunca las manos encima o detrás de la hoja de sierra para tirar de la pieza de trabajo o apoyarla. Puede producirse un contacto accidental con la hoja de sierra o un contragolpe puede provocar que los dedos sean arrastrados a la hoja de sierra.
• No sujete ni presione nunca la pieza de trabajo que está serrando contra la hoja de sierra en movimiento. Presionar la pieza de trabajo que se está serrando contra la hoja de sierra causa atascos y contragolpes.
• Alinee el riel de tope en paralelo a la hoja de sierra. Si el riel de tope no está alinea-

do, la pieza de trabajo presionará contra la hoja de sierra y causará un contragolpe.

• En los cortes cubiertos (p. ej., renvalsar, ranurar o cortar por los dos lados), utilice una tabla de canto biselado para guiar la pieza de trabajo contra la mesa y el riel de tope. Con una tabla de canto biselado puede controlar mejor la pieza de trabajo en caso de que se produjese un contragolpe.
• Tenga especial cuidado al serrar en áreas de piezas de trabajo ensambladas que no puedan verse bien. La hoja de sierra puede penetrar en objetos que pueden causar un contragolpe.
• Cuando trabaje con paneles grandes, apuntálelos para reducir el riesgo de que se produzca un contragolpe al enganchar-se una hoja de sierra. Los paneles grandes pueden combarse por su propio peso. Los paneles deben apuntalarse en todos los puntos donde sobresalgan de la superficie de la mesa.
• Tenga especial cuidado al serrar piezas de trabajo que estén giradas o deformadas, que tengan nudos o que no tengan un borde recto con el que se puedan guiar con un tope de inglete o a lo largo de un riel de tope. Una pieza de trabajo deformada, con nudos o girada es inestable y provoca una alineación incorrecta de la hendidura con la hoja de sierra, atascos y contragolpes.
• No sierre nunca varias piezas de trabajo apiladas horizontal o verticalmente. La hoja de sierra podría atrapar una o varias partes y causar un contragolpe.
• Cuando desee reanudar el trabajo con una sierra cuya hoja de sierra se encuentra dentro de una pieza de trabajo, centre la hoja en la ranura de serrado de modo que los dientes de la sierra no estén enganchados en la pieza de trabajo. Si la hoja de sierra se engancha, puede hacer que se levante la pieza de trabajo y causar un contragolpe cuando se vuelva a poner en marcha la sierra.
• Mantenga las hojas de sierra limpias, afiladas y suficientemente triscadas. No utilice nunca hojas de sierra deformadas o que tengan los dientes agrietados o rotos. Las hojas de sierra afiladas y bien triscadas reducen al mínimo los atascos, los bloqueos y los contragolpes.

4) Indicaciones de seguridad para el manejo de sierras circulares estacionarias

• Apagar la sierra circular estacionaria y sacar la batería antes de retirar la extensión de la mesa, cambiar la hoja de sierra, hacer ajustes en la cuña de partir o en la cubierta de protección de la hoja de sierra y cuando la máquina se deje desatendida. Las medidas de precaución sirven para evitar accidentes.
• Nunca deje la sierra circular estacionaria funcionando desatendida. Apague la herramienta eléctrica y no se vaya hasta que se haya detenido por completo. Una sierra que funciona desatendida representa un peligro descontrolado.
• Instale la sierra circular estacionaria en un lugar plano y bien iluminado, donde usted pueda estar de pie en una posición estable y manteniendo el equilibrio. El lugar de instalación debe ofrecer espacio suficiente para poder manejar bien el tamaño de sus piezas de trabajo. El desorden, la falta de iluminación en las zonas de trabajo, así como los suelos desiguales y resbaladizos pueden provocar accidentes.
• Retire regularmente las virutas y el serrín que se acumulen debajo de la mesa de serrar y/o en el sistema de aspiración del polvo. El serrín acumulado es inflamable y puede entrar en ignición espontáneamente.
• Fije la sierra circular estacionaria. Si la sierra circular estacionaria no está fijada correctamente, puede moverse o volcar.
• Retire las herramientas de ajuste, los restos de madera, etc. de la sierra circular estacionaria antes de conectarla. Las distracciones o los enganches pueden ser peligrosos.
• Utilice siempre hojas de sierra con el debido tamaño y con un taladro de alojamiento adecuado (p. ej., romboidal o redondo). Las hojas de sierra que no se adaptan a las piezas de montaje de la sierra tienen una marcha descentrada y causan la pérdida de control.

• No utilice nunca material de montaje para la hoja de sierra que sea inadecuado o esté dañado, como bridas, arandelas, tornillos o tuercas. Este material de montaje para la hoja de sierra ha sido diseñado especialmente para su sierra, para obtener así un funcionamiento seguro y un rendimiento óptimo.

• No se suba nunca a la sierra circular estacionaria y no la utilice a modo de taburete. Pueden producirse lesiones graves si la herramienta eléctrica vuelca o si usted entra en contacto accidentalmente con la hoja de sierra.

• Asegúrese de que la hoja de sierra está montada en el sentido de giro correcto. No utilice discos de lijar ni cepillos de alambre con la sierra circular estacionaria. Si la hoja de sierra se monta incorrectamente o se utilizan accesorios no recomendados, la consecuencia pueden ser lesiones graves.

2.3 Indicaciones de seguridad para la hoja de sierra

Utilización

• La herramienta debe ser apropiada para el material a tratar.
• No debe excederse del n.º de revoluciones máximo indicado en la hoja de sierra; debe respetarse el intervalo de revoluciones.
• Las tareas de embalaje, desembalaje y manipulación de la herramienta (p. ej. montaje en la máquina) deben realizarse con sumo cuidado. Existe peligro de lesión por la presencia de aristas de corte muy afiladas.
• El uso de guantes de protección al manejar la herramienta incrementa la seguridad de agarre y reduce aun más el riesgo de sufrir lesiones.
• Las hojas de sierra circulares que presenten grietas deben cambiarse de inmediato. Queda prohibida la reparación.
• ADVERTENCIA No deben utilizarse herramientas con grietas visibles, con aristas de corte romas o dañadas.

Montaje y fijación

• Durante el montaje de las herramientas, es preciso asegurarse de que la sujeción se realiza en el buje de la herramienta o en la superficie de sujeción de la herramienta, y de que las cuchillas no entran en contacto entre sí ni con los elementos de sujeción.
• Los tornillos y las tuercas de fijación deben apretarse con el par de giro indicado por el fabricante utilizando las llaves o instrumentos adecuados.
• Debe limpiarse la suciedad, la grasa, el aceite y el agua de las superficies de sujeción.

Español

• Los tornillos de sujeción deben apretarse observando las instrucciones del fabricante.
• No está permitido alargar la llave ni apretar los tornillos dando golpes con un martillo.
• Para ajustar el diámetro de orificio de las hojas de sierra al diámetro del husillo de la máquina solo pueden utilizarse anillos fijos, p. ej., anillos engastados o fijados mediante unión adhesiva. No está permitido utilizar anillos sueltos.
• El transporte de la herramienta debe realizarse solo en un embalaje adecuado: ¡peligro de lesiones!
• La máquina debe utilizarse únicamente cuando todos los dispositivos de protección están en su posición prevista y cuando la máquina se encuentra en buen estado y se ha realizado el mantenimiento correctamente.

Mantenimiento y cuidado

• Las reparaciones y los trabajos de repaso deben quedar estrictamente reservados a talleres del servicio posventa o a expertos.
• No debe modificarse la construcción de la herramienta.
• Eliminar la resina y limpiar periódicamente la herramienta (producto de limpieza con pH entre 4,5 y 8).
• Las aristas de corte romas pueden reafilar-se en la superficie de sujeción hasta un grosor de filo mínimo de 1 mm.

2.4 Otras indicaciones de seguridad

• Los operadores deben contar con formación suficiente en el uso, el ajuste y el manejo de la herramienta eléctrica.
• Los fallos de la herramienta eléctrica, de los resguardos o de la herramienta deben notificarse inmediatamente al personal de mantenimiento en cuanto se detecten. La herramienta eléctrica solo debe volver a utilizarse una vez solucionados los fallos.
• Es imprescindible utilizar los equipos de protección individual adecuados: protección de oídos, gafas de protección, mascarilla para trabajos que generen polvo.
• Al trabajar puede generarse polvo perjudicial/tóxico (p. ej. pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo pueden suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuen-

tren cerca. Observe las normativas de seguridad vigentes en su país.

• Para proteger su salud, utilice la protección respiratoria adecuada. En espacios cerrados procure una ventilación suficiente y conecte un sistema móvil de aspiración.
• Conecte la herramienta eléctrica a un aspirador adecuado para minimizar el desprendimiento de polvo. Ajuste correctamente todos los elementos destinados a recoger el polvo (caperuzas de aspiración, etc.).
• Al serrar madera, la herramienta eléctrica debe conectarse a un aspirador conforme a la norma EN 60335-2-69, clase de polvo M.
• A fin de reducir al mínimo la generación de ruido, la herramienta debe estar afilada y todos los elementos destinados a reducir el nivel de ruido (cubiertas, etc.) deben estar correctamente ajustados.

• Adopte la posición de trabajo correcta para serrar:

• delante, en el lado del usuario;

• frente a la sierra;
• junto a la línea de la hoja de sierra.

- Utilice el tope de empuje para pasar la pieza de trabajo por la hoja de serrar de manera segura.

• Si no se utiliza, guardar el tope de empuje en el soporte para accesorios dispuesto en la herramienta eléctrica a tal fin.
• Utilice siempre la cuña de partir y la cubierta de protección suministradas. Asegúrese de que quedan ajustadas correctamente, tal y como se describe en el manual de instrucciones. El ajuste incorrecto de la cuña de partir y la retirada de componentes relevantes para la seguridad, como la cubierta de protección, puede dar lugar a lesiones graves.
• Antes de realizar el trabajo, compruebe que la cubierta de protección y la protección antiastillas se muevan libremente y estén apoyadas en la mesa.
• Cuando se realicen trabajos que requieran desmontar la cubierta de protección, volver a montar los dispositivos de seguridad en cuanto se terminen dichos trabajos; véase el capítulo 6.2.

• Solo está permitido realizar renvalsos o ranuras con un dispositivo de protección adecuado, p. ej., un dispositivo de protección de túnel situado sobre la mesa de serrar.

• No está permitido utilizar las sierras circulares para realizar entalladuras (ranura finalizada en la pieza de trabajo).

• Si va a cortar metal, conecte la sierra con un interruptor diferencial.
• Apuntale las piezas de trabajo largas con un dispositivo adecuado para que queden horizontales.
• Desenchufe la máquina antes de proceder a un cambio de herramienta, así como antes de solucionar algún problema, p. ej., retirar astillas atascadas.
• No retire recortes u otros trozos de la pieza de trabajo del área de corte mientras la herramienta eléctrica esté en marcha y la unidad de serrado no se encuentre en posición de reposo.
• Si la hoja de sierra se atasca, apague la herramienta eléctrica de inmediato y desenchúfela. A continuación puede retirar la pieza de trabajo aprisionada.
• Durante el transporte de la herramienta eléctrica, la cubierta de protección superior debe cubrir la parte superior de la hoja de sierra.
• No está permitido utilizar la cubierta de protección superior como mango para el transporte.
• Utilice exclusivamente accesorios originales e instrumentos auxiliares de Festool.
• No utilice instrumentos auxiliares propios, p. ej., tope de empuje, guías, etc.
• Para prevenir el sobrecalentamiento de la hoja de sierra o la fusión del plástico, ajuste el número de revoluciones adecuado para el material que se va a cortar y no utilice una presión excesiva durante el corte.
• Controle periódicamente el enchufe y el cable y, en caso de que presenten daños, acuda a un taller autorizado para que los sustituya.

2.5 Trabajos con aluminio

Al trabajar con aluminio deberá tener presente las siguientes medidas por motivos de seguridad:

• Utilizar gafas de protección.
• Preconectar un interruptor diferencial (FI, PRCD).

• Conectar la herramienta eléctrica a un aspirador apropiado con tubo flexible de aspiración antiestático.

• Limpiar la herramienta eléctrica periódicamente para eliminar el polvo acumulado en la carcasa del motor.

• Utilice una hoja de sierra adecuada para cortar en aluminio.
• Al serrar placas hay que lubricar con parafina; los perfiles de capa delgada (has-ta 3 mm) pueden trabajarse sin lubricación.

2.6 Riesgos residuales

A pesar de cumplir todas las normas de construcción relevantes, al usar la herramienta eléctrica pueden derivarse peligros, p. ej. debidos a:

• contacto con piezas rotativas;
• contacto con piezas conductoras de electricidad cuando la carcasa está abierta;
• partes de la pieza de trabajo que salgan despedidas;
• partes de la herramienta que salgan des- pedidas si estas están dañadas;
• emisión de ruidos;
• emisión de polvo.

2.7 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:

Nivel de intensidad sonora L _PA = 87 dB(A)

Nivel de potencia sonora L _WA = 101 dB(A)

Incertidumbre K = 3 dB

ATENCIÓN

Las emisiones de ruido al trabajar con la herramienta eléctrica pueden causar lesiones auditivas.

▶ Utilizar protección de oídos.

Los valores de emisión de ruidos indicados

• se han medido siguiendo un proceso de ensayo normalizado y se pueden emplear para comparar una herramienta eléctrica con otra,
• también se pueden utilizar para realizar una estimación provisional de la carga.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
• Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

La PRECISIO es una herramienta eléctrica portátil prevista para serrar madera, plásticos, materiales de tableros de madera y materiales similares a la madera.

Gracias a la oferta de hojas de sierra especiales de Festool para aluminio, las herramientas eléctricas también pueden utilizarse para serrar aluminio.

La máquina NO debe emplearse para tratar materiales que contengan amianto.

No utilizar discos de tronzar y lijar.

El usuario será responsable de cualquier utilización indebida.

3.1 Hojas de sierra

Solo deben utilizarse hojas de sierra con los siguientes datos:

• Hojas de sierra según EN 847-1
• Diámetro de la hoja de sierra 190 mm
• Anchura de corte 2,6 mm
• Taladro de alojamiento 20 mm/30 mm
• Grosor del disco de soporte < 2 mm
• Apta para n.º de revoluciones de hasta 4.200 rpm

Las hojas de sierra Festool cumplen con lo indicado en la norma EN 847-1.

Serrar únicamente materiales adecuados para la hoja de sierra en cuestión.

4 Datos técnicos

Sierra circular esta-cionaria y de tracción	CS 50 EBG / CS 50 EG
Consumo de potencia 1.200 W
Número de revoluciones en vacío 1.600 - 4.200 rpm	-1
Profundidad de corte a -2°/47° 0 - 52 mm/0 - 37 mm
Inclinación -2° - 47°

Sierra circular esta-cionaria y de tracción	CS 50 EBG / CS 50 EG
Longitud de tronzado máx. 300 mm
Hoja de sierra (diámetro x anchura de corte)	190 x 2,6 mm
Taladro de alojamiento 20 mm/30 mm
Grosor de disco de so-porte	< 2 mm
Dimensiones de la mesa (largo x ancho)	600 x 400 mm
Altura de la mesa (desplegada/plegada)	900 mm/375 mm
Peso sin patas 21 kg
Peso con patas 25 kg

5 Componentes de la herramienta

[1-1] Botones giratorios para desplegar y plegar las patas
[1-2] Barras guía
[1-3] Escala
[1-4] Escala de tornillo
[1-5] Bloqueo de extensión de mesa
[1-6] Extensión de la mesa
[1-7] Cubierta de protección
[1-8] Marca de posición del tope angular escalonado
[1-9] Marca de posición del tope
[1-10] Patas adicionales
[1-11] Tornillos de las patas adicionales
[1-12] Interruptor de conexión y desconexión
[1-13] Interruptor
[1-14] Empuñadura
[1-15] Interruptor de bloqueo
[1-16] Patas
[1-17] Caperuza de tope de las patas

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

6.1 Instalación de la PRECISIO [1]

ADVERTENCIA

Peligro de accidente

La herramienta eléctrica vuelca en superficies irregulares.

- Asegurarse de que la herramienta eléctrica está en posición estable. La superficie de apoyo debe ser lisa, estar en buen estado y no presentar objetos sueltos (p. ej., virutas y restos de corte).

La herramienta eléctrica puede instalarse con las patas desplegadas o no.

• Al desembalar la herramienta eléctrica, retirar los insertos de transporte.
  ▶ Abrir los cuatro botones giratorios [1-1] hasta el tope para desplegar las patas [1-16].
  ▶ Desplegar las patas.
  ▶ Volver a apretar los cuatro botones giratorios.
  Para garantizar la estabilidad de la herramienta eléctrica, puede regularse la longitud de una pata regulable girando la cape ruza de tope [1-17].

6.2 Antes de la primera puesta en servicio [12] [15]

Montaje de la cubierta de protección

▶ Retirar el adhesivo de seguridad amarillo [12-4].
▶ Ajustar la sierra a la profundidad de corte máxima y el inglete a 0°.
▶ Mover la cuña de partir [12-1] a la posición superior.
▶ Sujetar la cubierta de protección [12-3] y desatornillar el tornillo [12-2] por completo.
▶ Octocar la cubierta de protección sobre la cuña de partir. Al hacerlo, introducir el perno longitudinal situado en cubierta de protección en la ranura [12-6] de la cuña de partir e introducir el tornillo por el orificio [12-5] en la cuña de partir.

▶ Apretar el tornillo.

Montaje del tope angular escalonado

• Deslizar el mango del tope angular escalonado a la posición cero.
• Apretar el tornillo [3-1] y colocar el tope angular escalonado sobre la mesa.

La herramienta eléctrica puede utilizarse como sierra circular estacionaria (véase el capítulo 8.2) o como sierra circular de tracción (véase el capítulo 8.3).

Sierra circular estacionaria

▶ Poner el interruptor [1-13] en la posición inferior.
▶ Mover la empuñadura [1-14] hacia abajo y tirar del grupo de serrado con la empuñadura hacia delante hasta que el grupo se enclave.

Ahora el grupo de serrado se encuentra en el centro de la mesa y la herramienta eléctrica puede utilizarse como sierra circular estacionaria.

Si se baja la empuñadura [3-10], el grupo de serrado puede moverse con la empuñadura hacia delante y hacia atrás para realizar cortes de tracción. El movimiento hacia atrás es facilitado por un resorte.

Sierra circular de tracción

Ahora el grupo de serrado se encuentra en el centro de la mesa y la herramienta eléctrica puede utilizarse como sierra circular estacionaria.

- Poner el interruptor [3-9] en la posición superior.

Si se baja la empuñadura [3-10], el grupo de serrado puede moverse con la empuñadura hacia delante y hacia atrás para realizar cortes de tracción. El movimiento hacia atrás es facilitado por un resorte.

6.4 Aspiración

ADVERTENCIA

Consecuencias perjudiciales para la salud a causa del polvo

• No trabajar nunca sin sistema de aspiración.
  ▶ Observar las disposiciones nacionales.
• Al serrar materiales cancerígenos, se debe conectar siempre un sistema móvil de aspiración conforme con la normativa nacional. No utilizar la bolsa colectora.

La herramienta eléctrica dispone de dos conexiones de aspiración: cubierta de protección superior con conector de bayoneta [2-1] de ∅ 27 mm y cubierta de protección inferior [2-3] de ∅ 35 mm.

El set de aspiración (incluido en la dotación de suministro de la CS 50 EB) une las dos conexio-

Español

nes de aspiración de modo que se pueda conectar un sistema móvil de aspiración Festool. Al serrar (p. ej. MDF), puede generarse una carga estática. Trabaje, por tanto, con un sistema móvil de aspiración y un tubo flexible de aspiración antiestático.

¡ATENCIÓN! Si no se utiliza una manguera de aspiración antiestática, puede cargarse de energía estática. El usuario puede sufrir una descarga eléctrica y la electrónica de la herramienta eléctrica puede resultar dañada.

6.5 Conexión eléctrica y puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida

Peligro de accidente

• La tensión de la red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo.
  En Norteamérica solo pueden utilizarse las herramientas eléctricas Festool con una tensión de 120 V/60 Hz.
  ▶ Debido a la potencia del motor, recomendamos un fusible de 16 A.
• Antes de cada uso de la herramienta, controlar el cable de red y el enchufe. La subsanación de los daños debe quedar estrictamente reservada a un taller especializado.
  Para las zonas exteriores emplear solamente cables prolongadores y uniones de cable autorizados para ello.

Para encender, pulsar simultáneamente el interruptor de conexión y desconexión [4-3] y el interruptor de bloqueo [4-6]. La herramienta eléctrica funcionará mientras esté pulsado el interruptor de encendido y apagado.

Para el funcionamiento continuo, una vez encendida la herramienta, primero hay que soltar el interruptor de encendido y apagado y luego el interruptor de bloqueo.

Para desconectar el funcionamiento continuo, volver a pulsar el interruptor de encendido y apagado y soltarlo, o bien pulsar el interruptor rojo [4-4].

Para proteger la herramienta de una conexión no autorizada, puede ponerse un candado [4-2] en el orificio del interruptor de encendido y apagado.

6.6 Patas adicionales\*

Utilizar las patas adicionales* siempre en combinación con una prolongación de mesa, una ampliación de mesa o una mesa corredera.

• Aflojar el tornillo de apriete [1-11] y girar la pata adicional [1-10] hacia fuera hasta que quede apoyada en el suelo.
  ▶ Volver a apretar el tornillo de apriete.

*Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

6.7 Montaje del soporte para accesorios [13]

Al ensamblar las dos piezas, fijarse en que las lengüetas de los cierres de resorte queden perfectamente encajadas una dentro de otra y se enclaven. Además, en la parte posterior del soporte para accesorios comprobar que sea correcta la posición de los cierres de resorte en los estribos de sujeción.

6.8 Cortes longitudinales a inglete

Para realizar cortes longitudinales a inglete, montar el tope angular escalonado en el lado derecho de la mesa; véase el capítulo 6.2.

6.9 Conexión para cortar metal

Para cortar metal, encender la sierra con un interruptor diferencial.

7 Ajustes

ADVERTENCIA

Peligro de lesiones

- Desenchufar antes de realizar cualquier trabajo en la herramienta eléctrica.

Para facilitar el ajuste puede bloquearse el grupo de serrado en la posición central: Tirar del grupo de serrado hacia delante hasta que haga tope y poner el interruptor [5-4] en la posición inferior.

La hoja de sierra puede inclinarse entre 0° y 45°.

7.1 Regulación del número de revoluciones

El número de revoluciones se puede adaptar a los requisitos de la pieza de trabajo en 6 niveles a través de la rueda de ajuste.

Nivel n	_0 [rpm]
1 ~ 1.600
2 ~ 2.100
3 ~ 2.600
4 ~ 3.100
5 ~ 3.600
6 ~ 4.200

7.2 Ajuste de la altura de corte

Girando la manivela [5-1] puede ajustarse la altura de corte de modo continuo (0 - 52 mm con una posición de 90° de la hoja de sierra).

7.3 Escuadra de inglete

La hoja de sierra puede inclinarse entre 0° y 45°.

▶ Abrir el botón giratorio [5-2].
▶ Ajustar la escuadra de inglete con la escala [5-5] girando el mango [5-3].
▶ Cerrar el botón giratorio.

Para trabajos de ajuste precisos (destalonados en los rebordes), la hoja de sierra puede inclinarse 2° más allá de las dos posiciones finales. Para ello, pulsar la tecla [5-6] en la posición final y, a continuación, inclinar la hoja de sierra hasta -2° o 47°. Después de devolver la hoja de sierra a su posición original, las dos posiciones finales vuelven a estar activas.

7.4 Cambio de herramienta

ADVERTENCIA

Peligro de lesiones

Indicaciones de seguridad para la tuerca de fijación Fast-Fix [7A].

▶ Cerrar el mango después de la fijación.
La tuerca de fijación Fast-Fix solo debe apretarse o aflojarse con la mano. En ningún caso debe utilizarse el mango con un destornillador, tenazas u otras herramientas para apretar o aflojar.
Si no fuera posible aflojar la tuerca con la mano, solo se puede utilizar una llave de espigas para aflojarla.
- Si el mango está suelto o dañado, en ningún caso se puede seguir utilizando la tuerca Fast-Fix.

ADVERTENCIA

Peligro de lesiones

- Debido al alojamiento especial, deben utilizarse exclusivamente las hojas de sierra ofrecidas por Festool para esta herramienta eléctrica, con un diámetro de.

ATENCIÓN

Riesgo de lesiones por herramientas calientes y afiladas.

• No utilizar herramientas romas o defectuosas.
• Usar guantes de protección al manejar la herramienta.

▶ Abrir el bloqueo [1-5] y sacar la extensión de mesa [1-6] tirando hacia arriba.
- Abrir el bloqueo [6-8] y girar hacia abajo la cubierta de la hoja de sierra [6-7]. Así el husillo de la herramienta queda bloqueado automáticamente.
- Cambiar la palanca [7-6] de posición y girarla en el sentido horario (rosca a izquierdas) para abrir la sujeción rápida Fast-Fix [7-7].
- Cambiar la herramienta teniendo en cuenta lo siguiente:
- La sujeción rápida Fast-Fix, la brida [8-3] y la hoja de sierra tienen que estar limpias.
- El sentido de giro señalado en la hoja de sierra [7-5] tiene que coincidir con el sentido de giro de la herramienta eléctrica [7-4].
- Poner la hoja de sierra centrada sobre la brida y girarla hasta que se enclave el contorno de la brida y del orificio de la hoja de sierra.
- Apretar la sujeción rápida Fast-Fix en sentido antihorario y cambiar de posición la palanca.
- Girar hacia arriba la cubierta de la hoja de sierra y cerrar el bloqueo.
▶ Girar la hoja de sierra dos veces para comprobar si se mueve libremente.
- Colocar la extensión de mesa primero con el borde posterior [9] y cerrar el bloqueo.

7.5 Ajuste de la cuña de partir

ADVERTENCIA

Peligro de lesiones

▶ Nunca trabajar sin cuña de partir.

La cuña de partir [7-3] debe ajustarse de modo que la distancia respecto al borde de engranaje de la hoja de sierra sea de 3 - 5 mm.

▶ Desatornillar el tornillo [7-1] con la llave de macho hexagonal [6-6] y retirarla junto con la pieza de sujeción [7-2].

▶ Una vez desatornillados los dos tornillos [8-2], la pieza de guía [8-1] puede moverse en dirección vertical para ajustar la

Español

distancia entre la cuña de partir y la hoja de sierra.

▶ Una vez realizado el ajuste, volver a montar la cuña de partir y la pieza de sujeción y apretar todos los tornillos.

7.6 Ajuste del tope [1] [3]

El tope suministrado puede fijarse en los cuatro lados de la herramienta eléctrica. El tope ofrece las siguientes posibilidades de ajuste: El tope puede colocarse en forma de tope longitudinal o en forma de tope transversal o angular.

Tope longitudinal:

• Aflojar el tornillo [3-4] y levantar la clavija posicionadora [3-3], ajustar el ángulo a 0° con la escala, enclavar la clavija posicionadora y apretar el tornillo.
• Aflojar el tornillo [3-5] y ajustar el listón [3-6] de modo que la flecha triangular señale dentro del campo del adhesivo verde; véase el detalle en [1-8]. A continuación apretar el tornillo.
• Introducir el tope angular escalonado en la ranura lateral de la mesa (detalle en [3]). Empujar hasta que la empuñadura del tope angular escalonado tape el campo marcado en verde en el lateral de la mesa; véase el detalle en [1-9]. A continuación apretar el tornillo [3-2].
• Aflojar el tornillo [3-1], ajustar la anchura de corte deseada y volver a apretar el tornillo.

El tope angular escalonado se puede utilizar como tope longitudinal alto o bajo. Para ello, el listón se coloca de canto o plano.

El tope longitudinal bajo se utiliza para evitar colisiones con la cubierta de protección de la hoja de sierra, por ejemplo, en cortes a inglete con una hoja de sierra inclinada 45°.

Tope transversal y angular:

• Introducir el tope angular escalonado en la ranura de la mesa y apretar el tornillo [3-2].
• Aflojar el tornillo [3-4] y levantar la clavija posicionadora, ajustar el ángulo deseado en la escala (la clavija posicionadora se enclava en los ajustes de ángulo más habituales) y apretar el tornillo.
• Aflojar el tornillo [3-5] y ajustar el listón de modo que no llegue al plano de corte, y apretar el tornillo.

Antes de empezar a trabajar, cerciórese e todos los botones giratorios del tope están apretados. El tope solo se puede utilizar en posición fija y no para empujar la pieza de trabajo.

Si no se utiliza el tope angular escalonado, debe plegarse en la posición cero y colocarse en el soporte para accesorios [2-6] [2].

7.7 Escala para anchura de corte

Las dos escalas [1-3] indican la anchura de corte cuando se realizan cortes longitudinales. Si fuera necesario, las escalas pueden volver a alinearse después de desatornillar los tornillos [1-4].

7.8 Montaje de la protección antiastillas

La protección antiastillas [10-2] impide que se produzcan desgarros en el canto de corte inferior de la pieza de trabajo. La protección antiastillas puede utilizarse para todas las escuadras de inglete, pero debe montarse y serrarse una protección antiastillas para cada escuadra:

▶ Ajustar la hoja de sierra a la altura de corte mínima.
- Abrir el bloqueo [1-5] y sacar la extensión de mesa [1-6] tirando hacia arriba.
- Abrir el bloqueo [6-8] y girar hacia abajo la cubierta de la hoja de sierra [6-7]. Así el husillo de la herramienta queda bloqueado automáticamente.
- Introducir la protección antiastillas lateralmente en el soporte [10-3] hasta el tope.
- Girar hacia arriba la cubierta de la hoja de sierra y cerrar el bloqueo.
- Colocar la extensión de mesa primero con el borde posterior [9] y cerrar el bloqueo.
- Conectar la herramienta eléctrica y mover la hoja de sierra despacio hacia arriba hasta la altura de corte máxima, de esta manera se sierra la protección antiastillas.

Para un funcionamiento óptimo, la parte elevada [10-1] de la protección antiastillas debe sobresalir muy poco (aprox. 0,3 mm) por encima de la superficie de la mesa. Para ello puede modificarse la altura del soporte después de desatornillar los dos tornillos [10-4].

7.9 Ajuste de la cubierta de protección

Para ajustar los topes, la cubierta de protección puede enclavarse en la posición superior.

▶ Enclavar la protección antiastillas lateral [16-3] en la posición superior con el saliente [16-2].
▶ Elevar la cubierta de protección a la posición superior [16-4] y apretar el tornillo [16-1].

▶ Una vez ajustados los topes, volver a aflojar el tornillo y desenganchar la protección antiastillas lateral.

Advertencia: La cubierta de protección y la protección antiastillas deben quedar libres sobre la placa [17].

▶ Si no se utiliza la cubierta de protección, colgarla del soporte para accesorios [2-6].

7.10 Arranque suave

El arranque suave regulado electrónicamente garantiza un arranque sin sacudidas de la herramienta eléctrica.

7.11 Regulador

El número de revoluciones puede ajustarse de modo continuo con la rueda de ajuste dentro del rango de revoluciones. De este modo, puede adaptarse perfectamente la velocidad a cada material. Para ello, tenga en cuenta también la información que contiene la herramienta de lijado.

7.12 Protector contra sobrecarga

En caso de sobrecarga extrema de la herramienta eléctrica se reduce el suministro eléctrico. Si el motor se bloquea durante un tiempo, la alimentación de corriente se interrumpe por completo. Tras la descarga o la desconexión, la herramienta eléctrica vuelve a estar lista para su uso.

7.13 Protector contra sobretemperatura

Si el motor alcanza una temperatura excesiva, se reducen la alimentación de corriente y el número de revoluciones. La herramienta eléctrica seguirá funcionando a potencia reducida para permitir que el motor se enfríe rápidamente mediante el sistema de ventilación. Una vez enfriada, la herramienta eléctrica arranca automáticamente.

7.14 Freno

La sierra cuenta con un freno electrónico. Después de desconectarla, la hoja de sierra se frena electrónicamente en aprox. 2 segundos hasta que se detiene.

7.15 Protección contra rearranque

La protección contra rearranque integrada impide que la herramienta eléctrica se vuelva a poner en funcionamiento de forma automática tras una caída de la tensión cuando se encuentra en estado de funcionamiento continuo. Para ponerlo en marcha de nuevo, se deberá desconectar primero la herramienta eléctrica y, a continuación, volver a conectarla.

8 Trabajo con la herramienta eléctrica

8.1 Trabajar con seguridad

Durante el trabajo tenga en cuenta todas las indicaciones de seguridad especificadas al principio, así como las siguientes reglas:

• La cubierta de protección superior [6-4] y la protección antiastillas [6-5] deben que dar apoyadas sobre la pieza de trabajo y moverse libremente.
• No trabaje con piezas de trabajo demasiado grandes o pesadas que puedan dañar la herramienta. La cubierta de protección determina la altura máxima de la pieza de trabajo.
• Por motivos de seguridad, no trabajar NUNCA sin la cubierta de protección superior montada [6-4] (excepto en caso de cortes ocultos).
• Efectuar los ajustes de medida con la herramienta eléctrica en reposo.

8.2 Uso como sierra circular estacionaria [1] [3]

Cortes longitudinales

• Colocar la hoja de sierra en el centro de la mesa, véase el capítulo 6.3.
  ▶ Utilizar el tope angular escalonado como guía longitudinal para guiar la pieza de trabajo.
• Las escalas permiten ajustar la anchura de corte.
• Acompañar la pieza de trabajo con la mano; los brazos no deben estar en el eje de la hoja de sierra.
  ▶ Utilizar el tope de empuje [2-5] para pasar la pieza de trabajo por la hoja de sierra.
  ▶ Si no se utiliza, colocar el tope de empuje en el soporte para accesorios [2-6].

Cortes angulares

Para los cortes angulares debe ajustarse la escuadra de inglete de la hoja de sierra; véase el capítulo 7.3.

Cortes ocultos

Una vez desmontada la cubierta de protección, puede ajustarse la cuña de partir en dos posiciones de encaje apretando con fuerza. La cuña de partir se utiliza en la posición de encaje superior para todas las aplicaciones, excepto para cortes ocultos.

Antes del trabajo

▶ Retirar la cubierta de protección superior [6-4].
▶ Mover la cuña de partir [7-3] a la posición de encaje inferior presionando con fuerza hacia abajo.

Ejecución de cortes ocultos

- Al realizar cortes ocultos debe atenderse a un buen guiado de la herramienta. Para ello, presionar la pieza de trabajo con fuerza sobre la mesa. Elegir la secuencia de corte de tal manera que la cara de la pieza de trabajo ya serrada no coincida con la cara de contacto (peligro de contragolpe).

Renvalsos

▶ Ajustar la profundidad de corte y el tope de la primera cara del renvalso.
▶ Ejecutar el primer corte del renvalso guiando la pieza de trabajo manualmente. Los brazos no deben estar en el eje de la hoja de sierra.
▶ Utilizar el tope de empuje [2-5] para pasar la pieza de trabajo por la hoja de sierra.
▶ Voltear la pieza de trabajo.
▶ Ajustar la profundidad de corte y el tope de la segunda cara del renvalso.
▶ Efectuar el segundo corte del renvalso con la sierra.
▶ Utilizar el tope de empuje para pasar la pieza de trabajo por la hoja de sierra.

Renvalsos en piezas de trabajo ≤ 12 mm con sierra circular de tracción (con hoja de sierra bloqueada)

▶ Utilizar el tope como tope transversal.
▶ Seguir las instrucciones para cortes transversales; véase el capítulo 8.3.

Al realizar renvalsos en la cara corta

NUNCA utilice el tope como tope longitudinal.

Ranuras

▶ Ajustar la profundidad de corte en la hoja de sierra.
▶ Utilizar el tope como guía.

• Acompañar la pieza de trabajo con la mano; los brazos no deben estar en el eje de la hoja de sierra.
  ▶ Utilizar el tope de empuje [2-5] para pasar la pieza de trabajo por la hoja de sierra.
  ▶ Repetir el proceso hasta alcanzar la profundidad de ranura deseada.

Al finalizar el trabajo

- Tras efectuar los cortes ocultos, devolver la cuña de partir [7-3] a la posición superior y colocar la cubierta de protección [6-4].

Procesos de corte oculto complejos

- No está permitido, p. ej., serrar por inmersión, cortar por los dos lados, ranurar y fresar perfiles o acanalar.

Tabla de canto biselado

AVISO

Para cortes ocultos, utilizar una tabla de canto biselado. Montar la tabla de canto biselado en el tope y en la mesa, de modo que la tabla de canto biselado apriete con firmeza la pieza de trabajo sobre la placa durante el corte. Las tablas de canto biselado no se incluyen en la dotación de suministro.

Cortes longitudinales con inclinación

En el caso de realizar cortes longitudinales con inclinación en material con una longitud de cantos ≤ 150 mm, utilizar únicamente el tope izquierdo. Esto proporciona más espacio entre el tope y la hoja de sierra.

8.3 Uso como sierra circular de tracción [3]

Cortes transversales

▶ Colocar la hoja de sierra en la posición posterior de la mesa, véase el capítulo 6.3.
▶ Utilizar el tope angular escalonado como guía transversal o angular para colocar la pieza de trabajo y sujetarla. En las ranuras [3-8] se pueden introducir sargentos (no incluidos en el suministro) para fijar la pieza de trabajo. Ejecutar el corte girando la empuñadura [3-10] hacia abajo y tirando

del grupo de serrado hacia delante con la empuñadura.

- Una vez realizado el corte y antes de poder retirar la pieza de trabajo del tope angular escalonado, mover el grupo de serrado otra vez hacia atrás hasta la posición inicial.

Cortes angulares

Para los cortes angulares debe ajustarse la escuadra de inglete de la hoja de sierra; véase el capítulo 7.3. El tope angular escalonado se encuentra en el lado derecho de la mesa.
Para los cortes a inglete debe ajustarse el tope angular escalonado; véase el capítulo 7.6.

8.4 Tope de empuje

▶ Si no se utiliza, colocar el tope de empuje [2-5] en el soporte para accesorios [2-6].

9 Transporte

ATENCIÓN

¡Riesgo de lesiones!

La herramienta eléctrica puede resbalar de la mano al transportarla.

• Siempre sujetar la herramienta eléctrica con las dos manos por las superficies de agarre [2-4] situadas a ambos lados de la herramienta.
  ▶ Enclavar el grupo de serrado en la posición cero.
• Retirar todas las piezas de montaje de la sierra y enrollar el cable en el soporte para cables.
  ▶ Plegar las patas.

Para el transporte a distancias cortas, la herramienta eléctrica cuenta con ruedas de transporte en los extremos de dos patas.

- Sujetar la herramienta por la zona de agarre [2-4] y desplazarla al lugar deseado.

10 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa tan solo pueden ser llevados a cabo por un taller de servicio técnico autorizado.

El Servicio de Atención al Cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Utilice exclusivamente piezas de repuesto originales de Festool.

Más información: www.festool.es/servicio

La herramienta eléctrica está equipada con escobillas especiales autodesconectables. Si las escobillas están desgastadas, se interrumpe automáticamente la corriente y la herramienta se detiene. Realizar un mantenimiento periódico de la herramienta eléctrica para garantizar su funcionamiento correcto:

▶ Eliminar la acumulación de polvo aspirándolo.
- Mantener limpias las barras guía [1-2] y engrasarlas periódicamente.
- Sustituir la extensión de la mesa cuando esté desgastada o deteriorada.
- Con la corredera [11-1] se puede abrir la tapa [11-3] para poder retirar recortes de la cubierta de protección inferior. Para retirar acumulaciones importantes puede abrirse la tapa por completo desatornillando el tornillo [11-2]. ¡Volver a cerrar la tapa antes de poner en servicio la herramienta!
- Una vez finalizado el trabajo, enrollar el cable de la corriente en el soporte para accesorios [2-6].
▶ Un amortiguador hace que el grupo de serrado retroceda de manera uniforme a lo largo de toda la longitud de tracción. Si no fuera así, puede reajustarse el amortiguador a través del orificio [2-2].
- Cuando sea necesario sustituir el cable de conexión, deberá hacerlo el fabricante o el servicio técnico para evitar que se originen peligros.
- Los dispositivos de protección y las piezas que presenten daños deben ser reparados o sustituidos conforme a lo prescrito por un taller especializado autorizado, a menos que se especifique de otro modo en el manual de instrucciones.

11 Accesorios

Encontrará los números de pedido relativos a los accesorios y las herramientas en www.festool.es.

12 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, los aparatos eléctricos usados deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Encontrará información sobre los centros de recogida en www.festool.com/environment.

Información sobre sustancias críticas:

www.festool.es/reach

Sommario

7.2 Ajuste a altura de corte

CA utilize o batente como batente longitudinal.

Ranhuras
