MANUALE UTENTE STM 1800 FESTOOL

Advarsel om generel fare

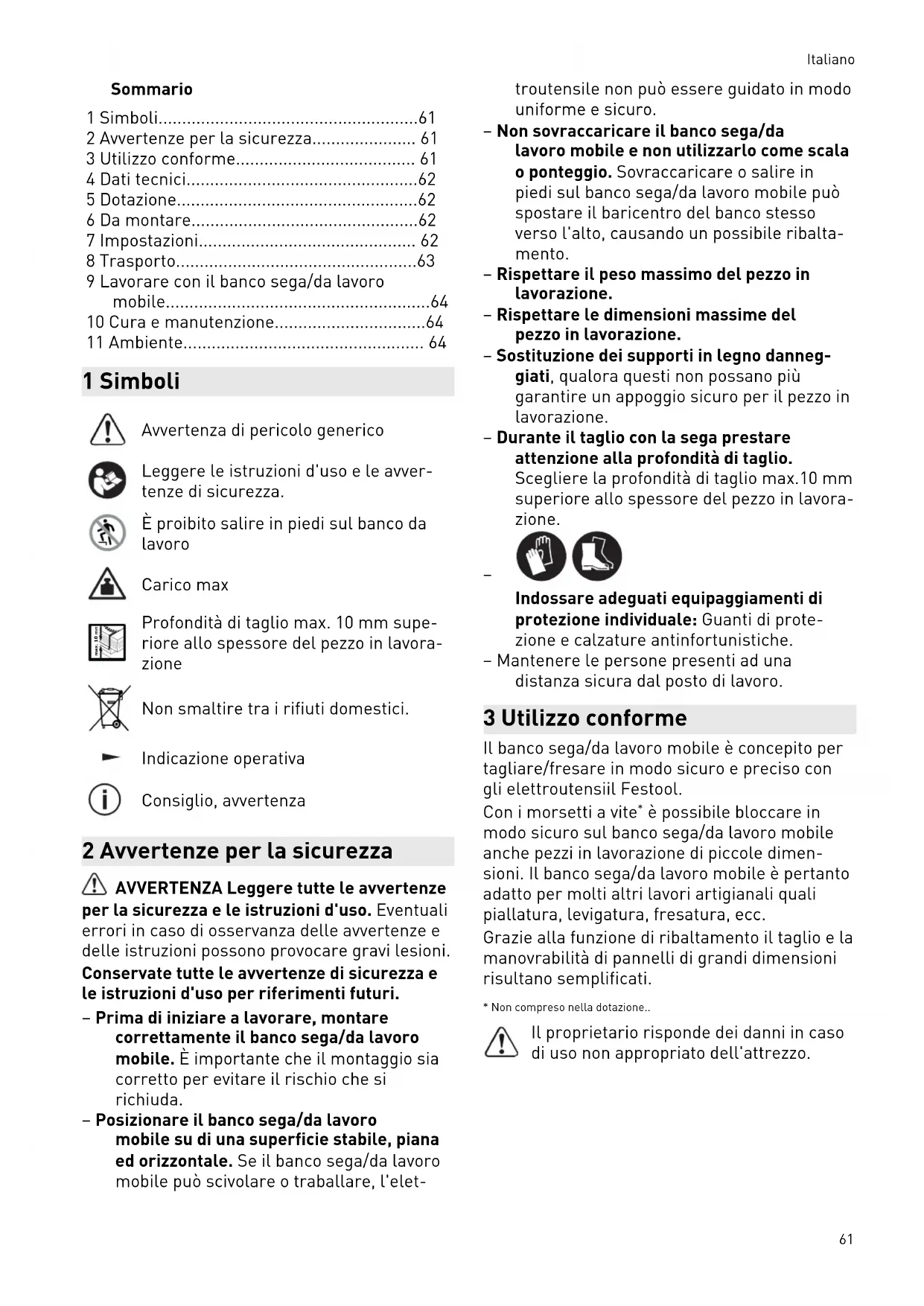

1 Simboli....61
2 Avvertenze per la sicurezza.... 61
3 Utilizzo conforme.... 61
4 Dati tecnici....62
5 Dotazione....62
6 Da montare....62
7 Impostazioni.... 62
8 Trasporto....63
9 Lavorare con il banco sega/da lavoro mobile....64
10 Cura e manutenzione....64
11 Ambiente.... 64

1 Simboli

Avvertenza di pericolo generico

Leggere le istruzioni d'uso e le avver- tenze di sicurezza.

È proibito salire in piedi sul banco da lavoro

Carico max

Profondità di taglio max. 10 mm superiore allo spessore del pezzo in lavorazione

Non smaltire tra i rifiuti domestici.

Indicazione operativa

Consiglio, avvertenza

2 Avvertenze per la sicurezza

AVVERTENZA Leggere tutte le avvertenze per la sicurezza e le istruzioni d'uso. Eventuali errori in caso di osservanza delle avvertenze e delle istruzioni possono provocare gravi lesioni.

Conservate tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

- Prima di iniziare a lavorare, montare correttamente il banco sega/da lavoro mobile. È importante che il montaggio sia corretto per evitare il rischio che si richiuda.

- Posizionare il banco sega/da lavoro mobile su di una superficie stabile, piana ed orizzontale. Se il banco sega/da lavoro mobile può scivolare o traballare, l'elet-

troutensile non può essere guidato in modo uniforme e sicuro.

• Non sovraccaricare il banco sega/da lavoro mobile e non utilizzarlo come scala o ponteggio. Sovraccaricare o salire in piedi sul banco sega/da lavoro mobile può spostare il baricentro del banco stesso verso l'alto, causando un possibile ribaltamento.
• Rispettare il peso massimo del pezzo in lavorazione.
• Rispettare le dimensioni massime del pezzo in lavorazione.
• Sostituzione dei supporti in legno danneggiati, qualora questi non possano più garantire un appoggio sicuro per il pezzo in lavorazione.
• Durante il taglio con la sega prestare attenzione alla profondità di taglio.

Scegliere la profondità di taglio max.10 mm superiore allo spessore del pezzo in lavorazione.

Indossare adeguati equipaggiamenti di protezione individuale: Guanti di protezione e calzature antinfortunistiche.

- Mantenere le persone presenti ad una distanza sicura dal posto di lavoro.

3 Utilizzo conforme

Il banco sega/da lavoro mobile è concepito per tagliare/fresare in modo sicuro e preciso con gli elettroutensiil Festool.

Con i morsetti a vite* è possibile bloccare in modo sicuro sul banco sega/da lavoro mobile anche pezzi in lavorazione di piccole dimensioni. Il banco sega/da lavoro mobile è pertanto adatto per molti altri lavori artigianali quali piallatura, levigatura, fresatura, ecc.

Grazie alla funzione di ribaltamento il taglio e la manovrabilità di pannelli di grandi dimensioni risultano semplificati.

* Non compreso nella dotazione..

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Banco sega/da lavoro mobile	STM 1800
Dimensioni piano di lavoro (lunghezza x larghezza x altezza) ripiegato	1150 x 250 x 700 mm
Superficie di appoggio minima	1100 x 1050 mm
Superficie di appoggio massima	1800 x 2100 mm
Altezza piano di lavoro (regolabile)	700 - 900 mm
Carico max 150 kg
Dimensione max. pezzo in lavorazione (Funzione ribalta-mento)	3100 x 2150 mm
Peso 34 kg

5 Dotazione

[1-1] Banco sega/da lavoro mobile ripiegabile

[1-2] Accessori di montaggio [A] 4x viti M6 con relativi dadi [B] 4x viti ad esagono incassato M10 con rondelle [C] 12x viti T10 (legno 3 x 25 mm)

[1-3] 4x prolunghe tubolari
[1-4] 4x supporti in legno per il montaggio sulle prolunghe tubolari
[1-5] 5x supporti in legno premontati su clip
[1-6] 4x supporti in legno fissi
[1-7] 4x ruote
[1-8] 2x alloggiamenti ruota con freno
[1-9] 2x alloggiamenti ruota senza freno

Le illustrazioni indicate si trovano all'inizio ed alla fine delle istruzioni per l'uso.

6 Da montare

6.1 Montaggio dei supporti in legno sulle prolunghe tubolari

• Avvitare il supporto in legno [2-2] con le relative viti [C] sulla prolunga tubolare [2-1].
• Montare in questo modo i 4 supporti in legno.

6.2 Montaggio delle ruote

Rispettare il lato della protezione per il parquet premontata. Montare le ruote senza freno sul lato opposto alla protezione per il parquet (Fig 3A). Montare le ruote con freno sul lato dell protezione per il parquet (Fig 3B).

Avvitare a fondo l'alloggiamento delle ruote con vite ad esagono incassato e rondelle [B] sul tubo di base.
▶ ② Inserire la ruota sull'alloggiamento.
3 Fissare la ruota sull'alloggiamento mediante la vite ed il dado [A].
▶ Montare in questo modo le 2 ruote con freno e le 2 ruote senza freno.

6.3 Apertura banco sega/da lavoro mobile

▶ Abrire la sicurezza per il trasporto [4-1].
2 Di fronte alla protezione per il parquet: tirando, aprire il telaio pieghevole [4-5], finché il perno di arresto [4-2] non si innesta in posizione.
3 Lato della protezione per parquet: estrarre il perno di arresto [4-3] ed aprire, il telaio pieghevole [4-5] spingendo la barra centrale [4-4], finché il perno di arresto [4-3] non si innesta in posizione.

6.4 Montaggio del supporto in legno centrale comprensivo di clip

- Bloccare il supporto in legno premontato su clip [5-1] sul tubo centrale del telaio pieghevole [5-2]. Il banco sega/da lavoro mobile è pronto per l'uso.

7 Impostazioni

7.1 Regolazione dell'altezza di lavoro

L'altezza di lavoro può essere regolata, con incrementi di 50 mm, tra 700 mm e 900 mm.

▶ Rilasciare la maniglia di bloccaggio/innesto [6-3], tirare e mantenerla in posizione.
▶ Estrarre o spingere all'interno il tubo di base [6-2] ed innestarlo in una delle tacche di d'arresto [6-1].
- Rilasciare e serrare a fondo la maniglia di bloccaggio/innesto [6-3].
- Regolare in questo modo i 4 tubi di base alla stessa altezza.

7.2 Regolazione dei freni

Bloccaggio dei freni

- Premere verso il basso la leva del freno [7-1], finché non si innesta in posizione di arresto [7-2].

Rilasciare i freni

▶ Spingere la leva del freno [7-1] verso l'alto, finché non si disinnesta dalla posizione di arresto [7-2].

7.3 Superficie di lavoro ampliabile

La superficie di lavoro può esser regolata su di una ampiezza massima di 1800 x 2100 mm.

Montaggio prolunghe tubolari

▶ Allentare la manopola [8-2].
- Inserire la prolunga tubolare [8-1] nell'a-pertura dell'alloggiamento [8-3] del telaio ribaltabile.
▶ Serrare la manopola [8-2].
▶ Montare in questo modo le 4 prolunghe tubolari.sul telaio ribaltabile.

Posizionamento delle prolunghe tubolari

▶ Allentare la manopola [8-5].
▶ Inserire la prolunga tubolare [8-4] nella posizione desiderata, perlomeno attraverso l'apertura dell'alloggiamento per riporre gli accessori [8-6].
▶ Serrare la manopola[8-5].
- Posizionare le 4 prolunghe tubolari in questo modo.

Posizionare i tubi telescopici

▶ Serrare e mantenere serrati i perni di arresto [8-9].
▶ Posizionamento [8-8] tubo telescopico.
▶ Allentare i perni di arresto [8-9].
- Posizionare in questo modo i 2 tubi telescopici con protezione per il parquet e 2 tubi telescopici senza protezione per il parquet.

Montaggio dei supporti in legno comprensivi di clip

▶ Bloccare i supporti in legno premontati su clip [8-7] sul tubo telescopico [8-8].

▶ Montare in questo modo i 4 supporti in legno premontati su clip.

7.4 Riduzione della superficie di lavoro

La superficie di lavoro può esser regolata su di una ampiezza minima di 1100 x 1050 mm.

Smontaggio prolunghe tubolari

▶ Allentare la manopola [8-2].
▶ Estrarre la prolunga tubolare [8-1] dall'a-pertura dell'alloggiamento [8-3] del telaio ribaltabile.
- Smontare e riporre in questo modo le 4 prolunghe tubolari (vedere cap. 8.2).

Smontaggio supporti in legno

▶ Staccare i supporti in legno [8-7] premon- tati su clip dal tubo telescopico [8-8].
- Smontare e riporre in questo modo i 4 supporti in legno premontati su clip (vedere cap. 8.2).

Inserire le prolunghe telescopiche nel telaio ribaltabile

▶ Serrare e mantenere serrati i perni di arresto [8-9].
▶ Inserire la prolunga telescopica [8-8] nel telaio ribaltabile.
▶ Allentare i perni di arresto [8-9].
▶ Inserire in questo modo le 4 prolunghe telescopiche nel telaio ribaltabile.

8 Trasporto

8.1 Riporre i supporti in legno premontati su clip

Ai fini dello stoccaggio, innestare i supporti in legno comprensivi di clip [9-4] sulle prolunghe tubolari [9-1].

8.2 Riporre le prolunghe tubolari

▶ Allentare la manopola [9-3].
▶ Inserire la prolunga tubolare [9-1] nell'apertura dell'alloggiamento per riporre gli accessori [9-2].
▶ Serrare la manopola [9-3].
▶ Riporre in questo modo 4 prolunghe tubolari incl. supporti in legno.

8.3 Ulteriori impostazioni per il trasporto

- Ridurre al superficie di appoggio (vedere cap. 7.4).

AVVERTENZA

Pericolo di infortunio a causa del banco sega/da lavoro ribaltabile

▶ Per il trasporto spingere all'interno i tubi di base fino a raggiungere l'altezza di lavoro minima (vedere cap. 7.1).

▶ Rilasciare i freni (vedere cap. 7.2).

8.4 Chiusura banco sega/da lavoro mobile

▶ Etrarre il perno di arresto [10-3] e ripiegare il telaio pieghevole [10-4] finché il pulsante di arresto [10-3] non si innesta in posizione.
▶ ② Estrarre il pulsante di arresto [10-2] di fronte e richiudere il telaio pieghevole [10-4].
▶ ③ Chiudere la sicurezza per il trasporto [10-1].

Il banco sega/da lavoro mobile è pronto per essere trasportato.

Attenersi alle norme nazionali sulla sicurezza e alle procedure di fissaggio del carico per il trasporto su veicoli.

9 Lavorare con il banco sega/da lavoro mobile

i I supporti in legno con clip possono essere spostati secondo necessità, affinché non vengano danneggiati durante la lavorazione.

AVVERTENZA

Pericolo d'infortunio

• Serrare a fondo i pezzi in lavorazione con l'ausilio dei morsetti a vite*.
  * Non compreso nella dotazione..
  Durante la lavorazione inserire sempre i freni per motivi di sicurezza.

9.1 Profondità di taglio

PRUDENZA

Danneggiamento dei supporti in legno e del telaio pieghevole

- Regolare la profondità di taglio al massimo su di un valore 10 mm superiore allo spessore del pezzo in lavorazione (Fig 11).

9.2 Appoggio di pannelli di grandi dimensioni

Con la funzione di ribaltamento del banco sega/da lavoro mobile un persona è in grado di gestire un pannello delle dimensioni di ≤ 3100 mm x 2150 mm.

AVVERTENZA

Pericolo d'infortunio

Pannelli con dimensioni > 3100 mm x 2150 mm devono essere posizionati, senza l'ausilio della funzione di ribaltamento, da 2 persone sul banco sega/da lavoro mobile e devono essere inseriti dei sostegni supplementari.

▶ ① Ruotare verso l'alto entrambi i piedini per parquet[12-1].
▶ ② Estrarre i tubi telescopici con i piedini per parquet [12-2] dal telaio pieghevole (vedere cap. 7.3).
3 Appoggiare pannelli di grandi dimensioni contro una parete.
▶ 4 Ribaltare il banco sega/da lavoro mobile sui piedini per parquet [12-3].
5 Bloccare i freni [12-4] (vedere cap. 7.2).
6 Sollevare il pannello sui piedini per parquet [12-3] ed appoggiarlo contro i supporti in legno [12-5] del banco sega/da lavoro mobile.
▶ ⑦ Riportare in posizione orizzontale il banco sega/da lavoro mobile.

10 Cura e manutenzione

Assistenza Clienti e riparazione esclusivamente a cura del costrut- tore o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

11 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.

Informazioni su REACH: www.festool.com/reach
