NAUDOJIMO INSTRUKCIJA STM 1800 FESTOOL

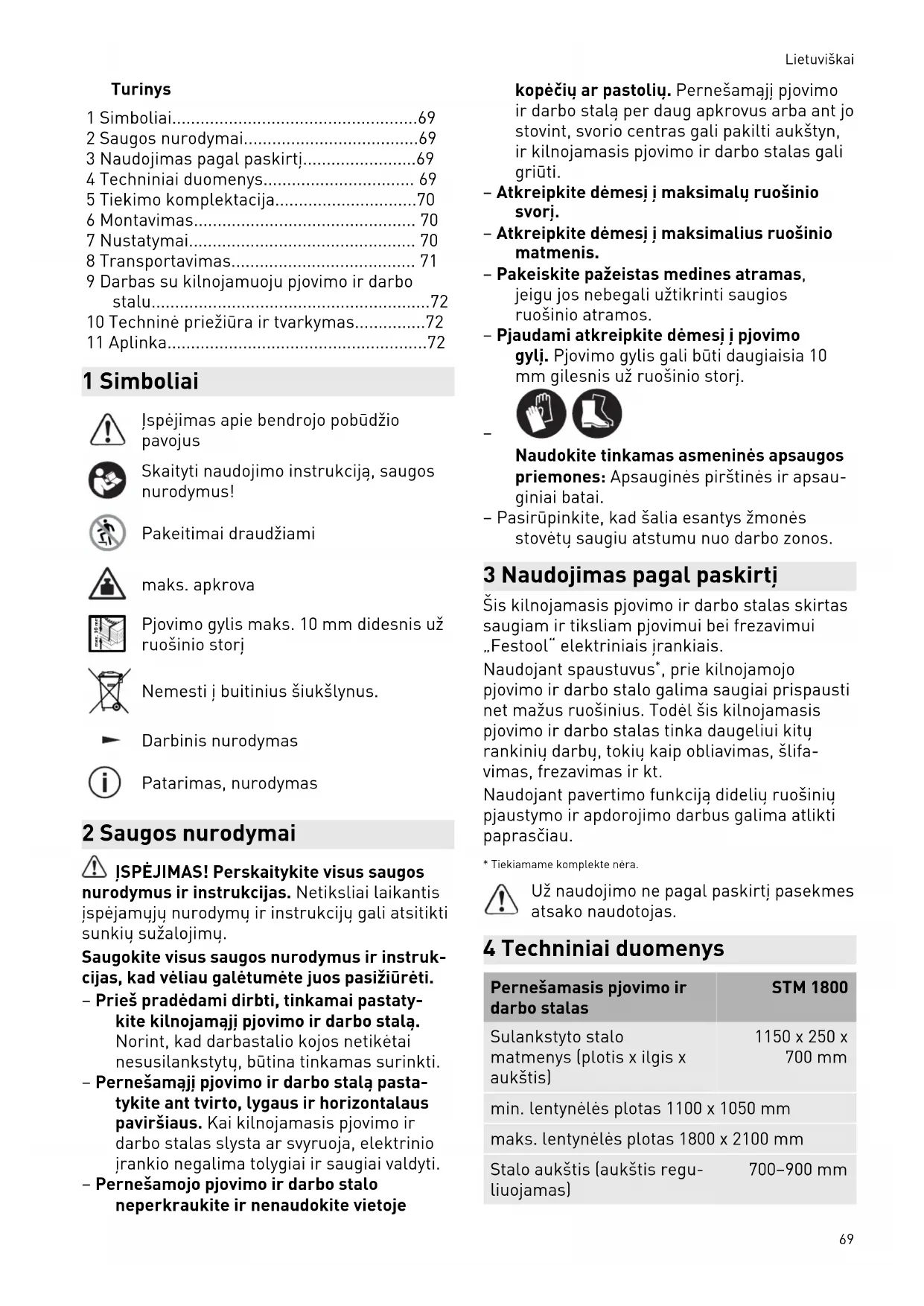

1 Simboliai....69
2 Saugos nurodymai....69
3 Naudojimas pagal paskirtj....69
4 Techniniai duomenys.... 69
5 Tiekimo komplektacija....70
6 Montavimas....70
7 Nustatymai.... 70
8 Transportavimas.... 71
9 Darbas su kilnojamuoju pjovimo ir darbo stalu....72
10 Techninė priežiūra ir tvarkymas....72
11 Aplinka....72

1 Simboliai

Įspėjimas apie bendrojo pobūdžio pavojus

Skaityti naudojimo instrukcija, saugos nurodymus!

Pakeitimai draudžiami

maks. apkrova

Pjovimo gylis maks. 10 mm didesnis už ruošinio storj

Nemesti j buitinius šiukšlynus.

Darbinis nurodymas

Patarimas, nurodymas

2 Saugos nurodymai

JSPÈJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas. Netiksliai laikantis jspėjamųjų nurodymų ir instrukcijų gali atsitikti sunkių sužalojimų.

Saugokite visus saugos nurodymus ir instrukcijas, kad véliau galètumète juos pasižiūrėti.

- Prieš pradėdami dirbti, tinkamai pastaty-kite kilnojamąji pjovimo ir darbo stalą. Norint, kad darbastalio kojos netikėtai nesusilankstytų, būtina tinkamas surinkti.

- Pernešamaji pjovimo ir darbo stalą pasta-tykite ant tvirto, lygaus ir horizontalaus paviršiaus. Kai kilnojamasis pjovimo ir darbo stalas slysta ar svyruoja, elektrinio jrankio negalima tolygiai ir saugiai valdyti.

- Pernešamojo pjovimo ir darbo stalo neperkraukite ir nenaudokite vietoje

kopėčių ar pastolių. Pernešamajį pjovimo ir darbo stalą per daug apkrovus arba ant jo stovint, svorio centras gali pakilti aukštyn, ir kilnojamasis pjovimo ir darbo stalas gali griūti.

• Atkreipkite dėmesį į maksimalų ruošinio svori.
• Atkreipkite dėmesį j maksimalius ruošinio matmenis.
• Pakeiskite pažeistas medines atramas, jeigu jos nebegali užtikrinti saugios ruošinio atramos.
• Pjaudami atkreipkite dėmesį į pjovimo gylį. Pjovimo gylis gali būti daugiaisia 10 mm gilesnis už ruošinio storį.

Naudokite tinkamas asmeninės apsaugos priemones: Apsauginės pirštīnės ir apsauginiai batai.

- Pasirūpinkite, kad šalia esantys žmonės stovėtų saugiu atstumu nuo darbo zonos.

3 Naudojimas pagal paskirti

Šis kilnojamasis pjovimo ir darbo stalas skirtas saugiam ir tiksliam pjovimui bei frezavimui „Festool“ elektriniais įrankiais.

Naudojant spaustuvus*, prie kilnojamojo pjovimo ir darbo stalo galima saugiai prispausti net mažus ruošinius. Todėl šis kilnojamasis pjovimo ir darbo stalas tinka daugeliui kitų rankinių darbų, tokių kaip obliavimas, šlifa-vimas, frezavimas ir kt.

Naudojant pavertimo funkcija didelių ruošinių pjaustymo ir apdorojimo darbus galima atlikti paprasčiau.

* Tiekiamame komplekte néra.

Už naudojimo ne pagal paskirtį pasekmes atsako naudotojas.

4 Techniniai duomenys

Pernešamasis pjovimo ir darbo stalas	STM 1800
Sulankstyto stalo matmenys (plotis x ilgis x aukštis)	1150 x 250 x 700 mm
min. lentynėlės plotas 1100 x 1050 mm
maks. lentynėlės plotas 1800 x 2100 mm
Stalo aukštis (aukštis regu-liuojamas)maks. apkrova 150 kg	700–900 mm
maks. ruošinio matmenys (pavertimo funkcija)	3100 x 2150 mm
Svoris 34 kg

5 Tiekimo komplektacija

[1-1] Sulankstytas kilnojamasis pjovimo ir darbo stalas
[1-2] Montavimo priedas

[A] 4 M6 varžtai su veržlémis
[B] 4 M10 varžtai su vidiniu šešiabriauniu ir poveržlémis
[C] 12 T10 (medieną 3 x 25 mm)
[1-3] 4 ilginamieji vamzdžiai
[1-4] 4 medinės atramos ilginamiesiems vamzdžiams montuoti
[1-5] 5 iš anksto sumontuotos medinės atramos su apkabomis
[1-6] 4 tvirtai sumontuotos medinės atramos
[1-7] 4 darbiniai ratai
[1-8] 2 ritinėlių korpusai su stabdžiais
[1-9] 2 ritinėlių korpusai be stabdžių

Nurodytos iliustracijos yra pateiktos naudojimo instrukcijos pradžioje ir gale.

6 Montavimas

6.1 Medinių atramų montavimas ant ilginamuju vamzdžių

• Prisukite medines atramas [2-2] varž-tais [C] prie ilginamojo vamzdžio [2-1].
  ▶ Tokiu būdu sumontuokite 4 medines atramas.

6.2 Darbinio rato montavimas

① Atkreipkite dėmesį j iš anksto sumon-tuotos parketo dangos pusę!
Darbinis ratas be stabdžių sumontuo-jamas ant priešingos parketo dangos pusės (3A pav.).
Darbinis ratas su stabdžiais sumontuo-jamas ant parketo dangos pusės (3B pav.).

1 Ritinėlių korpusus prie kojelės vamzdžio pritvirtinkite varžtais su vidiniais šešiabriauniais ir poveržle [B].
▶ ② Istatykite darbinj rata j ritinėlio korpusa.
3 Priveržkite darbini ratą prie ritinėlio korpuso varžtu ir veržle [A].
▶ Tokiu būdu sumontuokite 2 darbinius ratus su stabdžiais ir 2 darbinius ratus be stab-džių.

6.3 Pernešamojo pjovimo ir darbo stalo sulankstymas

▶ Auldarykite transportinės apsaugos itaisą [4-1].
2 Priešinga parketo danga: Atlenkite prispaudimo rėmą [4-5], užsifiksuos fiksavimo varžtai [4-2].
3 Parketo dangos pusė: Patraukite fiksavimo varžtus [4-3] ir atlenkite prispaudimo rėmą [4-5] spausdami centrinį strypelį [4-4], kol užsifiksuos fiksavimo varžtai [4-3].

6.4 Centrinių medinių atramų su apkabomis montavimas

- Prispauskite iš anksto surinkta medinę atramą [5-1] prie prispaudimo rémo centrinio vamzdžio [5-2].

Pernešamasis pjovimo ir transportavimo stalas paruoštas naudoti.

7 Nustatymai

7.1 Darbinio aukščio nustatymas

Darbinj aukšti galima nustatyti 50 mm tarpais nuo 700 mm iki 900 mm.

• Atlaisvinkite, patraukite ir laikykite priveržimo / fiksavimo rankena [6-3].
  ▶ Ištraukite arba įstumkite kojelės vamzdį [6-2] ir įstatykite į vieną iš fiksavimo pakopų [6-1].
  ▶ Atleiskite užveržimo / fiksavimo rankeną [6-3] ir priveržkite.
  ▶ Tokiu būdu j tą patj aukštį galima nustatyti 4 kojelių vamzdžius.

7.2 Stabdžių reguliavimas

Stabdžių blokavimas

▶ Nuspauskite stabdžių svirtil [7-1], kol suveiks stabdžių fiksatorius [7-2].

Stabdžių atleidimas

▶ Stabdžių svirtį [7-1] patraukite aukštyn, kol stabdžių fiksatorius atsilaisvins [7-2].

7.3 Darbinio paviršiaus didinimas

Maksimalus darbinio paviršiaus plotas, kurj galima nustatyti: 1800 x 2100 mm.

Ilginamuju vamzdžių montavimas

• Atlaisvinkite sukamaja rankenėle [8-2].
  ▶ Istumkite ilginamaji vamzdj [8-1] i spaus-tuvu remo priimamaja anga [8-3].
  ▶ Priveržkite pasukamają rankenėlę [8-2].
  ▶ Tokiu būdu išdėstykite 4 ilginamuosius vamzdžius ant spaustuvų rėmo.

Ilginamuju vamzdžių išdėstymas

▶ Atlaisvinti sukamają rankenėlę [8-5].
▶ Pastumkite ilginamajj vamzdj [8-4] j norimą padėtį, bent jau iki priimamosios angos [8-6].
▶ Priveržkite pasukamają rankenėlę [8-5].
▶ Tokiu būdu išdėstykite 4 ilginamuosius vamzdžius.

Ištraukiamuju vamzdžių išdėstymas

▶ Ištraukite fiksavimo varžtus [8-9] ir palikite juos ištrauktus.
▶ Išdėstykite ištraukiamąjį vamzdį [8-8].
▶ Atlaisvinkite fiksavimo varžtus [8-9].
▶ Tokiu būdu išdėstykite 2 ištraukiamuosius vamzdžius su parketo danga ir 2 ištraukia-muosius vamzdžius be parketo dangos.

Medinių atramų su apkabomis montavimas

• Prispauskite iš anksto surinkta medinę atramą [8-7] prie ištraukiamojo vamzdžio [8-8].
  ▶ Tokiu būdu sumontuokite 4 iš anksto sumontuotas medines atramas.

7.4 Darbinio paviršiaus mažinimas

Minimalus darbinio paviršiaus plotas, kurj galima nustatyti: 1100 x 1050 mm.

Ilginamuju vamzdžių išmontavimas

▶ Atlaisvinkite sukamają rankenėlę [8-2].
▶ Ištraukite ilginamaji vamzdj [8-1] ir spaustuvo rémo priimamosios angos [8-3].
▶ Tokiu būdu išmontuokite 4 ilginamuosius vamzdžius ir padėkite juos saugoti (žr. skyrių 8.2).

Medinių atramų išmontavimas

• Atjunkite iš anksto sumontuotas medines atramas [8-7] nuo ištraukiamojo vamzdžio [8-8].
  ▶ Tokiu būdu išmontuokite 4 iš anksto sumontuotas medines atramas ir padėkite saugoti (žr. skyrių 8.2).

Ištraukiamuju vamzdžių įspaudimas į spaustuvo rėma

• Ištraukite fiksavimo varžtus [8-9] ir palikite juos ištrauktus.
  ▶ Jspauskite ištraukiamajj vamzdj [8-8] j spaustuvo rėma.
  ▶ Atlaisvinkite fiksavimo varžtus [8-9].
  ▶ Tokiu būdu j spaustuvo rėmą įspauskite 4 ištraukiamuosius vamzdžius.

8 Transportavimas

8.1 Medinių atramų su apkabomis saugojimas

Medines atramas su apkabomis [9-4] saugojimui pritvirtinkite prie ilginamuju vamzdžių [9-1].

8.2 Ilginamuju vamzdžių laikymas

▶ Atlaisvinkite sukamają rankenėlę [9-3].
▶ Istatykite ilginamaji vamzdj [9-1] i saugyklos priimamaja anga [9-2].
▶ Priveržkite pasukamą rankenėlę [9-3].
▶ Šiuo būtų galima saugoti 4 ilginamuosius vamzdžius su medinėmis atramomis.

8.3 Kiti transportavimo nustatymai

- Darbinio paviršiaus mažinimas (žr. skyrių 7.4).

ISPÈJIMAS

Nelaimingų atsitikimų pavojus dėl pakreipto pjovimo ir darbo stalo

▶ Transportuodami nustatykite kojelės vamzdį i mažiausią darbinį aukštį (žr. skyrių 7.1).

▶ Stabdžių atleidimas (žr. skyrių 7.2).

8.4 Pernešamojo pjovimo ir darbo stalo sulankstymas

▶ Pūtraukite fiksavimo varžtus [10-3] ir sulankstykite prispaudimo réma [10-4], kol užsifiksuos fiksavimo varžtai [10-3].
2 Patraukite priešingos pusės fiksavimo mygtuką [10-2] ir sulankstykite prispau-dimo rėma [10-4].
▶ ③ Uždarykite transportinės apsaugos įtaisa [10-1].

Pernešamasis pjovimo ir transportavimo stalas paruoštas transportuoti.

i Laikytis nacionalinių saugos instrukciju, taip pat naudoti krovinio apsaugojimo gabenant automobiliais priemones.

9 Darbas su kilnojamuoju pjovimo ir darbo stalu

① Spaudžiamąsias medines atramas prireikus galima patraukti, kad dirbdami jų nepažeistumėte.

ISPÈJIMAS

Nelaimingo atsitikimo pavojus

• Prispauskite ruošininius spaustuvais *.
  * Tiekiamame komplekte néra.
• Dirbdami saugos sumetimais visada nusta-tykite stabdžius.

9.1 Pjovimo gylis

ATSARGIAI

Medinių atramų ir spaustuvo rėmo pažeidimas

- Pjovimo gylj nustatykite daugiausia 10 mm didesnj už ruošinio storj (11 pav.).

9.2 Didelių darbinių plokščių uždėjimas

Asmuo, naudodamasis mobiliojo pjovimo ir darbo stalo pavertimo funkcija, gali uždėti darbinę plokšte, kurios matmenys yra ≤ 3100 x 2150 mm.

ISPÈJIMAS

Nelaimingo atsitikimo pavojus

- Darbines plokštes, kurių matmenys > 3100 x 2150 mm, ant mobiliojo pjovimo ir darbo stalo turi uždėti 2 asmenys, nenaudodami pavertimo funkcijos; be to, jas reikia papildomai atremti.

▶ ① Abi parketo kojeles [12-1] užlenkti aukštyn.
▶ ② Ištraukiamuosius vamzdžius su parketo kojelėmis [12-2] ištraukti iš atlenkiamojo rėmo (žr. 7.3 skyrių).
3 Didele darbinę plokšte atremti j sieną.
▶ 4 Mobiluji pjovimo ir darbo stala paversti ant parketo kojelių [12-3].
5 Stabdžius [12-4] užfiksuoti (žr. 7.2 skyrių).
6 Darbinę plokšte užkelti ant parketo kojelių [12-3] ir atremti mobiliojo pjovimo ir darbo stalo medinėmis atramomis [12-5].
7 Mobiluji pjovimo ir darbo stalą atlenkti atgal j horizontalią padėtį.

10 Techninė priežiūra ir tvarkymas

Techninis aptarnavimas ir remontas vykdomas tik pas gamintoja arba techninės priežiūros dirb-tuvėse. Artimiausia adresą rasite internete: www.festool.lt/servisas

Naudoti tik originalias Festool atsargines dalis! Užsak. Nr. rasite internete: www.festool.lt/servisas

11 Aplinka

Prietaiso nemesti j buitinius šiukšlynus!

Prietaisus, reikmenis ir pakuotę prista-tyti antriniam perdirbimui pagal aplinkosaugos reikalavimus. Laikytis galiojančių nacionalinių teisės aktų.

Informacija apie REACH: www.festool.com/reach
