BRUGSANVISNING STM 1800 FESTOOL

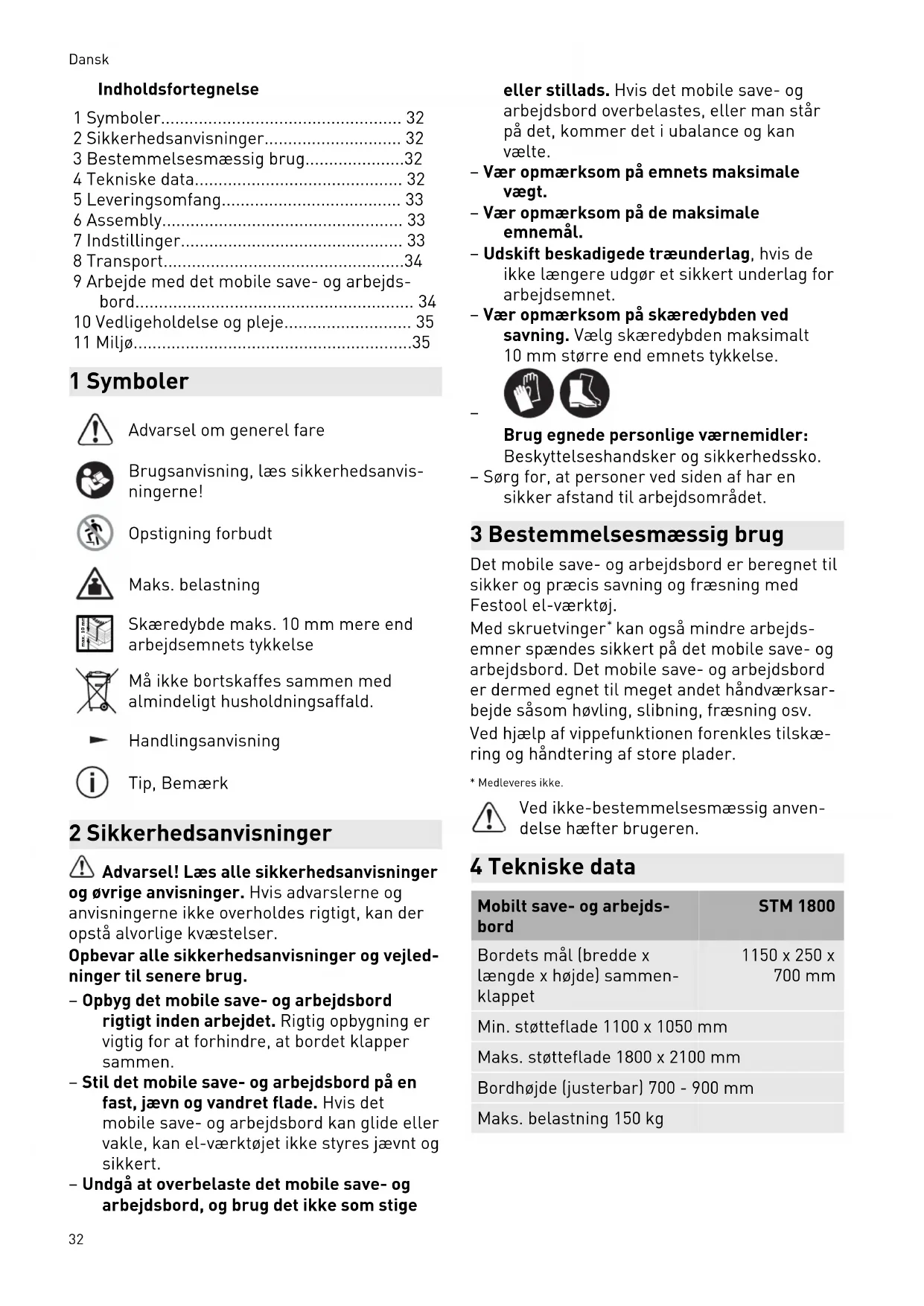

2 Sikkerhedsanvisninger.... 32

3 Bestemmelsesmæssig brug....32

9 Arbejde med det mobile save- og arbejds-bord.... 34

10 Vedligeholdelse og pleje.... 35

11 Miljø....35

1 Symboler

Brugsanvisning, læs sikkerhedsanvisningerne!

Opstigning forbudt

Maks. belastning

Skæredybde maks. 10 mm mere end arbejdsemnets tykkelse

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Handlingsanvisning

Tip, Bemærk

2 Sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Hvis advarslerne og anvisningerne ikke overholdes rigtigt, kan der opstå alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

• Opbyg det mobile save- og arbejdsbord rigtigt inden arbejdet. Rigtig opbygning er vigtig for at forhindre, at bordet klapper sammen.
• Stil det mobile save- og arbejdsbord på en fast, jævn og vandret flade. Hvis det mobile save- og arbejdsbord kan glide eller vakle, kan el-værktøjet ikke styres jævnt og sikkert.
• Undgå at overbelaste det mobile save- og arbejdsbord, og brug det ikke som stige

eller stillads. Hvis det mobile save- og arbejdsbord overbelastes, eller man står på det, kommer det i ubalance og kan vælte.

• Vær opmærksom på emnets maksimale vægt.
• Vær opmærksom på de maksimale emnemål.
• Udskift beskadigede træunderlag, hvis de ikke længere udgør et sikkert underlag for arbejdsemnet.
• Vær opmærksom på skæredybden ved savning. Vælg skæredybden maksimalt 10 mm større end emnets tykkelse.

Brug egnede personlige værnemidler:

Beskyttelseshandsker og sikkerhedssko.

- Sørg for, at personer ved siden af har en sikker afstand til arbejdsområdet.

3 Bestemmelsesmæssig brug

Det mobile save- og arbejdsbord er beregnet til sikker og præcis savning og fræsning med Festool el-værktøj.

Med skruetvinger* kan også mindre arbejdsemner spændes sikkert på det mobile save- og arbejdsbord. Det mobile save- og arbejdsbord er dermed egnet til meget andet håndværksarbejde såsom høvling, slibning, fræsning osv.

Ved hjælp af vippefunktionen forenkles tilskæring og håndtering af store plader.

* Medleveres ikke.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

4 Tekniske data

Mobilt save- og arbejds-bord	STM 1800
Bordets mål (bredde x længde x højde) sammen-klappet	1150 x 250 x 700 mm
Min. støtteflade 1100 x 1050 mm
Maks. støtteflade 1800 x 2100 mm
Bordhøjde (justerbar) 700 - 900 mm
Maks. belastning 150 kg
Maks. emnestørrelse (vippefunktion)	3100 x 2150 mm
Vægt 34 kg

5 Leveringsomfang

[1-1] Sammenklappet mobilt save- og arbejdsbord

[1-3] 4x indstiksrør

[1-4] 4x træunderlag til montering på indstiksrør

[1-5] 5x formonterede træunderlag inkl. clips

[1-6] 4x fast monterede træunderlag

[1-7] 4x hjul

[1-9] 2x hjulhuse uden bremse

De billeder, der henvises til, findes i starten og slutningen af brugsanvisningen.

6 Assembly

6.1 Montering af træunderlag på indstiksrør

• Skru træunderlaget [2-2] på indstiksrøret [2-1] med skruerne [C].
  ▶ Monter 4 træunderlag på denne måde.

6.2 Montering af hjul

i Bemærk siden med formonterede parketskånere!

Hjul uden bremse skal monteres på modsatte side af parketskånerne (Billede 3A).

Hjul med bremse skal monteres på samme side som parketskånerne (Billede 3B).

▶ ① Skru hjulhuset på fodrøret med unbrakoskrue og spændeskive [B].
▶ Set hjulet op i hjulhuset.

▶ ③ Fastgør hjulet i hjulhuset med skrue og møtrik [A].
- Monter 2 hjul med bremser og 2 hjul uden bremser på denne måde.

6.3 Udklapning af mobilt save- og arbejdsbord

• Åbn transportsikringen [4-1].
  2 Modsat parketskånerne: Træk klaprammen [4-5] fra hinanden, indtil låseboltene [4-2] går i indgreb.
  3 I samme side som parketskånerne: Træk i låsebolten [4-3], og træk klaprammen [4-5] fra hinanden ved at skubbe på midterstangen [4-4], indtil låse-bolten [4-3] går i indgreb.

6.4 Montering af midterste træunderlag inkl. clips

• Klem det midterste træunderlag [5-1] med formonteret clips på udtræksrøret [5-2].
  Det mobile save- og arbejdsbord er klar til brug.

7 Indstillinger

7.1 Indstilling af arbejdshøjde

Arbejdshøjden kan indstilles til mellem 700 mm og 900 mm i trin a 50 mm.

• Løsn klemme-/låsegrebet [6-3], træk det ud, og hold det.
• Træk fodrøret [6-2] ud, eller skub det ind, og sæt det i indgreb i et af låsetrinene [6-1].
• Slip klemme-/låsegrebet [6-3], og skru det fast.
• Indstil på denne måde 4 fodrør til den samme højde.

7.2 Indstilling af bremser

Låsning af bremser

• Træd bremsearmen [7-1] ned, indtil bremsen [7-2] går i indgreb.

Frigørelse af bremser

▶ Tryk bremsearmen [7-1] opad, indtil bremsen [7-2] frigøres.

7.3 Forøgelse af arbejdsfladen

Arbejdsfladen kan indstilles til den maksimale størrelse på 1800 x 2100 mm.

Montering af indstiksrør

▶ Løsn drejeknoppen [8-2].
- Skub indstiksrøret [8-1] ind i holderen [8-3] på klaprammen.
▶ Skru drejeknoppen [8-2] fast.

Dansk

- Monter 4 indstiksrør på klaprammen på denne måde.

Positionering af indstiksrør

▶ Løsn drejeknoppen [8-5].
- Skub indstiksrøret [8-4] til den ønskede position, mindst til igennem holderen [8-6].
▶ Skru drejeknoppen [8-5] fast.
▶ Positionér 4 indstiksrør på denne måde.

Positionering af udtræksrør

▶ Træk låsebolten [8-9] ud, og hold den.
▶ Positionér udtræksrøret [8-8].
▶ Slip läsebolten [8-9].
- Positionér 2 udtræksrør med parketskåner og 2 udtræksrør uden parketskåner på denne måde.

Montering af træunderlag inkl. clips

• Klem træunderlaget [8-7] med formonterede clips på udtræksrøret [8-8].
• Monter 4 træunderlag formonteret med clips på denne måde.

7.4 Formindskelse af arbejdsfladen

Arbejdsfladen kan indstilles til den minimale størrelse på 1100 x 1050 mm.

Afmontering af indstiksrør

▶ Løsn drejeknoppen [8-2].
- Træk indstiksrøret [8-1] ud af holderen [8-3] i klaprammen.
- Afmonter 4 indstiksrør på denne måde, og opbevar dem (se kap. 8.2).

Afmontering af træunderlag

• Træk træunderlaget [8-7] formonteret med clips af udtræksrøret [8-8].
• Afmonter 4 træunderlag formonteret med clips på denne måde, og opbevar dem (se kap. 8.2).

Skubbe udtræksrør ind i klaprammen

▶ Træk låsebolten [8-9] ud, og hold den.
▶ Skub udtræksrøret [8-8] ind i klaprammen.
▶ Slip läsebolten [8-9].
- Skub på denne måde 4 udtræksrør ind i klaprammen.

8 Transport

8.1 Opbevaring af træunderlag inkl. clips

- Clips træunderlagene inkl. clips [9-4] på indstiksrørene [9-1] for opbevaring.

8.2 Opbevaring af indstiksrør

▶ Løsn drejeknoppen [9-3].
▶ Sæt indstiksrøret [9-1] i opbevaringens holder [9-2].
▶ Skru drejeknoppen [9-3] fast.

- På denne måde opbevares 4 indstiksrør inkl. træunderlag.

8.3 Flere transportindstillinger

▶ Formindsk arbejdsfladen (se kap. 7.4).

ADVARSEL

Fare for ulykke som følge af væltende save- og arbejdsbord

Med henblik på transport skydes fodrørene ind til den minimale arbejdshøjde (se kap. 7.1).

▶ Løsn bremserne (se kap. 7.2).

8.4 Sammenklapning af mobilt save- og arbejdsbord

▶ Tæek i låsebolten [10-3], og skub klaprammen [10-4] sammen, indtil låse-knoppen [10-3] går i indgreb.
▶ ② Træk i låseknoppen overfor [10-2], og skub klaprammen [10-4] sammen.
3 Luk transportsikringen [10-1].

Det mobile save- og arbejdsbord er klar til transport.

i Vær opmærksom på nationale sikkerhedsforskrifter samt lastsikring ved transport i køretøjer.

9 Arbejde med det mobile save- og arbejdsbord

i Træunderlagene med clips kan forskydes efter behov, for at de ikke beskadiges ved arbejdet.

ADVARSEL

Fare for ulykke

• Spænd arbejdsemner fast med skrue-tvinger*.
  * Medleveres ikke.
• Af sikkerhedsmæssige årsager skal hjulene altid være bremsede under arbejdet.

9.1 Skæredybde

FORSIGTIG

Beskadigelse af træunderlagene og klaprammen

- Indstil skæredybden maksimalt 10 mm større end emnets tykkelse (Billede 11).

9.2 Pålægning af store plader

Med det mobile save- og arbejdsbords vippe-funktion kan én person lægge en plade med målene ≤ 3100 mm x 2150 mm på.

ADVARSEL

Fare for ulykke

- Plader > 3100 mm x 2150 mm skal lægges på det mobile save- og arbejdsbord uden vippefunktionen af to personer, og pladen skal desuden understøttes.

▶ ① Drej begge parketfødder [12-1] opad.
2 Træk udtræksrørene med parketfødder [12-2] ud af klaprammen (se kap. 7.3).
▶ ③ En stor plade lænes op ad en væg.
▶ 4 Vip det mobile save- og arbejdsbord ned på parketfødderne [12-3].
5 Lås bremserne [12-4] (se kap. 7.2).
6 Løft pladen op på parketfødderne [12-3], og læn den mod træunderlagene [12-5] på det mobile save- og arbejdsbord.
▶ ⑦ Vip det mobile save- og arbejdsbord tilbage i vandret stilling.

10 Vedligeholdelse og pleje

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder. Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reserve- dele! Artikelnr. findes på: www.festool.dk/service

11 Miljø

Maskinen må ikke bortskaffes med almindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Informationer om REACH: www.festool.com/reach
