KÄYTTÖOHJE STM 1800 FESTOOL

Pidurite lukustamine

▶ Vajutage pidurihoob [7-1] alla, kuni pidurilukustus [7-2] fikseerub.

Pidurite vabastamine

▶ Keerake pöördnupp [8-5] lahti.

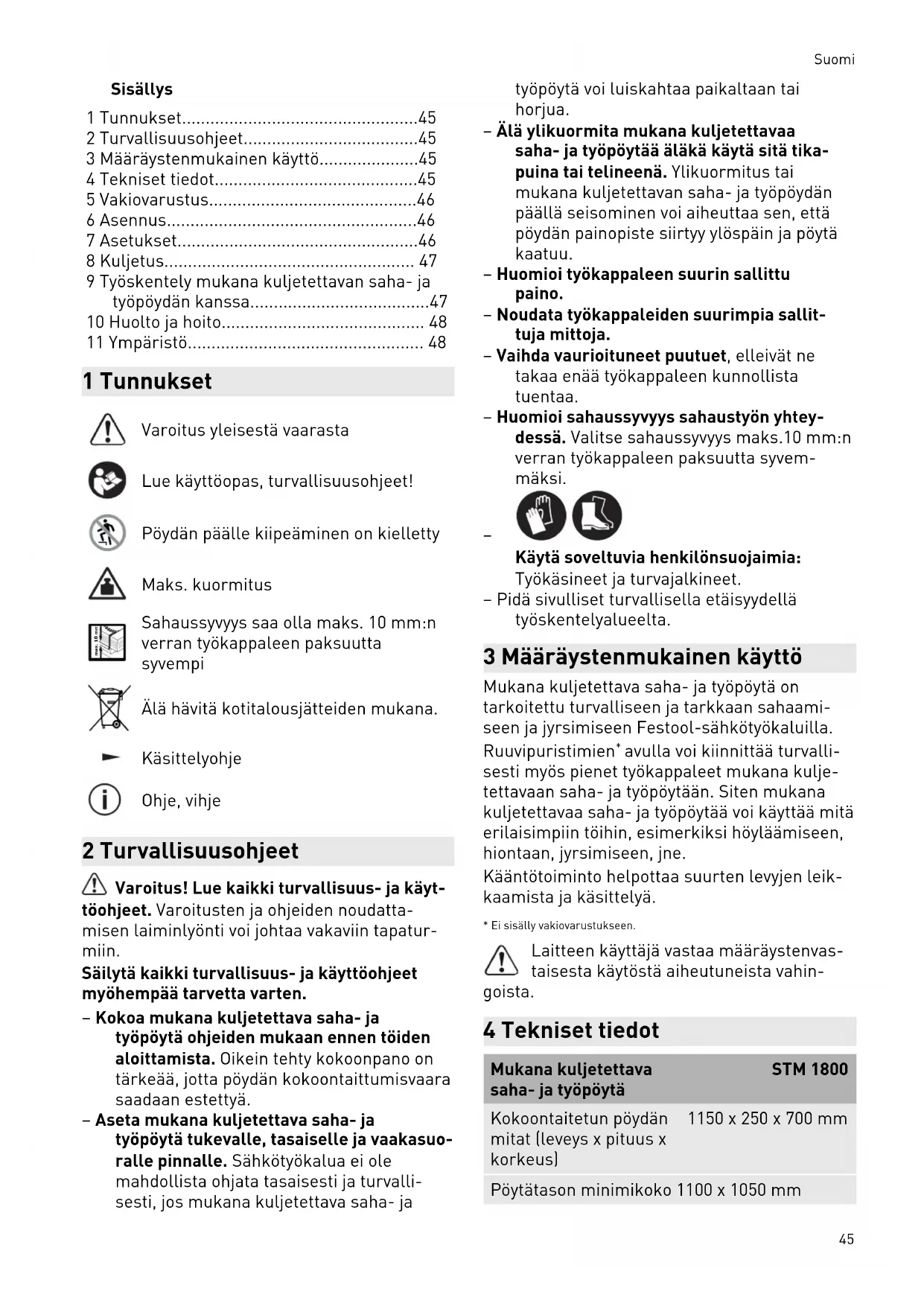

1 Tunnukset....45
2 Turvallisuusohjeet....45
3 Määräystenmukainen käyttö....45
4 Tekniset tiedot....45
5 Vakiovarustus....46
6 Asennus....46
7 Asetukset....46
8 Kuljetus.... 47
9 Työskentely mukana kuljetettavan saha- ja työpöydän kanssa....47
10 Huolto ja hoito.... 48
11 Ympäristö.... 48

1 Tunnukset

Varoitus yleisestä vaarasta

Lue käyttöopas, turvallisuusohjeet!

Pöydän päälle kiipeäminen on kielletty

Maks. kuormitus

Sahaussyvyys saa olla maks. 10 mm:n verran työkappaleen paksuutta syvempi

Älä hävitä kotitalousjätteiden mukana.

Käsittelyohje

Ohje, vihje

2 Turvallisuusohjeet

Varoitus! Lue kaikki turvallisuus- ja käyt-

töohjeet. Varoitusten ja ohjeiden noudatta-misen laiminlyönti voi johtaa vakaviin tapaturmiin.

Säilytä kaikki turvallisuus- ja käyttöohjeet myöhempää tarvetta varten.

- Kokoa mukana kuljetettava saha- ja työpöytä ohjeiden mukaan ennen töiden aloittamista. Oikein tehty kokoonpano on tärkeää, jotta pöydän kokoontaittumisvaara saadaan estettyä.

- Aseta mukana kuljetettava saha- ja työpöytä tukevalle, tasaiselle ja vaakasuoralle pinnalle. Sähkötyökalua ei ole mahdollista ohjata tasaisesti ja turvallisesti, jos mukana kuljetettava saha- ja

työpöytä voi luiskahtaa paikaltaan tai horjua.

- Älä ylikuormita mukana kuljetettavaa saha- ja työpöytäääläkä käytä sitä tika-puina tai telineenä. Ylikuormitus tai mukana kuljetettavan saha- ja työpöydän päällä seisominen voi aiheuttaa sen, että pöydän painopiste siirtyy ylöspäin ja pöytä kaatuu.

- Huomioi työkappaleen suurin sallittu paino.

- Noudata työkappaleiden suurimpia sallit-tuja mittoja.

- Vaihda vaurioituneet puutuet, elleivät ne takaa enää työkappaleen kunnollista tuentaa.

- Huomioi sahaussyvyys sahaustyön yhtey-dessä. Valitse sahaussyvyys maks.10 mm:n verran työkappaleen paksuutta syvemmäksi.

Käytä soveltuvia henkilönsuojaimia:

Työkäsineet ja turvajalkineet.

– Pidä sivulliset turvallisella etäisyydellä työskentelyalueelta.

3 Määräystenmukainen käyttö

Mukana kuljetettava saha- ja työpöytä on tarkoitettu turvalliseen ja tarkkaan sahaamiseen ja jyrsimiseen Festool-sähkötyökaluilla. Ruuvipuristimien* avulla voi kiinnittää turvallisesti myös pienet työkappaleet mukana kuljetettavaan saha- ja työpöytään. Siten mukana kuljetettavaa saha- ja työpöytää voi käyttää mitä erilaisimpiin töihin, esimerkiksi höyläämiseen, hiontaan, jyrsimiseen, jne.

Kääntötoiminto helpottaa suurten levyjen leikkaamista ja käsittelyä.

* Ei sisälly vakiovarustukseen.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

4 Tekniset tiedot

Mukana kuljetettava	STM 1800
saha- ja työpöytä

Kokoontaitetun pöydän mitat (leveys x pituus x korkeus)

1150 x 250 x 700 mm

Pöytätason minimikoko 1100 x 1050 mm

Mukana kuljetettava saha- ja työpöytä	STM 1800
Pöytätason maksimi-koko	1800 x 2100 mm
Pöydän korkeus (säädettävä)	700-900 mm
Maks. kuormitus 150 kg
Työkappaleen maksi-mikoko (kääntötoiminto)	3100 x 2150 mm
Paino 34 kg

5 Vakiovarustus

[1-1] Kokoon taitettu mukana kuljetettava saha- ja työpöytä
[1-2] Asennustarvikkeet

[A] 4x M6 ruuvit ja mutterit
[B] 4x M10 kuusiokoloruuvit ja aluslevyt
[C] 12x T10 (puu 3 x 25 mm)

[1-3] 4x irtoputket
[1-4] 4x puutuet, asennetaan irtoputkiin
[1-5] 5x asennetut puutuet, sis. kiinnikkeet
[1-6] 4x kiinteäasenteiset puutuet
[1-7] 4x pyörät
[1-8] 2x jarrulliset pyöräkotelot
[1-9] 2x jarruttomat pyöräkotelot

Ilmoitetut kuvat ovat käyttöoppaan alussa ja lopussa.

6 Asennus

6.1 Puutukien asentaminen irtoputkien päälle

▶ Ruuvaa puutuki [2-2] ruuveilla [C] kiinni irtoputkeen [2-1].
▶ Asenna 4 puutukea tällä tavalla.

6.2 Pyörien asentaminen

(i) Huomioi asennetun parkettisuojan puoli!

Asenna jarruttomat pyörät vastakkaiselle puolelle parkettisujoaan nähden (Kuva 3A).

Asenna jarrulliset pyörät parkettisuojan puolelle (Kuva 3B).

▶ ① Kiinnitä pyöräkotelo kuusiokoloruuvin ja aluslevyn [B] kanssa alaputkeen.
▶ ② Asenna pyörä pyöräkoteloon.
3 Kiinnitä pyörä pyöräkoteloon ruuvilla ja mutterilla [A].
- Asenna 2 jarrullista pyörää ja 2 jarrutonta pyörää tällä tavalla.

6.3 Mukana kuljetettavan saha- ja työpöydän aukitaittaminen

▶ A1aa kuljetuslukitus [4-1].
2 Parkettisuojaa vastapäätä: Vedä taittorunkoa [4-5] erilleen, kunnes lukitus-tappi [4-2] lukittuu paikalleen.
3 Parkettisuojan puoli: Vedä lukitustapista [4-3] ja vedä taittorunkoa [4-5] erilleen siirtämällä keskitankoa [4-4], kunnes lukitustappi [4-3] lukittuu paikalleen.

6.4 Keskimmäisen puutuen asentaminen kiinnikkeillä

- Kiinnitä kiinnikkeisiin asennettu puutuki [5-1] taittorungon keskimmäiseen putkeen [5-2].

Mukana kuljetettava saha- ja työpöytä on käyttövalmis.

7 Asetukset

7.1 Työskentelykorkeuden säätäminen

Työskentelykorkeutta voi säätää 50 mm:n portain 700-900 mm:n välillä.

• Löysää, vedä ja pidä lukituskahvaa [6-3] ulosvedettynä.
  ▶ Siirrä alaputkea [6-2] ulos- tai sisäänpäin ja anna sen lukkiutua haluamasi lukitusportaan [6-1] kohdalle.
  ▶ Vapauta ja kiristä lukituskahva [6-3].
  ▶ Säädä 4 alaputkea tällä tavalla samalle korkeudelle.

7.2 Jarrujen säätäminen

Jarrujen lukitseminen

▶ Paina jarrupolkimia [7-1] alaspäin, kunnes ne lukittuvat jarrutusasentoon [7-2].

Jarrujen vapauttaminen

▶ Nosta jarrupolkimia [7-1], kunnes jarrutus-asento [7-2] vapautuu.

7.3 Työtason suurentaminen

Työtason voi säätää maks. 1800 x 2100 mm kokoiseksi.

Irtoputkien asentaminen

▶ Avaa kiertonuppi [8-2].

• Työnnä irtoputki [8-1] taittorungon kiinnity-saukkoon [8-3].
  ▶ Kierrä kiertonuppi [8-2] kiinni.
• Asenna 4 irtoputkea tällä tavalla taittorunkoon.

Irtoputkien säätäminen

▶ Avaa kiertonuppi [8-5].
- Työnnä irtoputki [8-4] halumaasi asentoon, vähintään kiinnitysaukon [8-6] läpi.
▶ Kierrä kiertonuppi [8-5] kiinni.
▶ Säädä 4 irtoputkea tällä tavalla.

Teleskooppiputkien säätäminen

▶ Vedä lukitustapista [8-9] ja pidä sitä ulosvedettynä.
▶ Säädä teleskooppiputki [8-8].
▶ Vapauta lukitustappi [8-9].
▶ Säädä 2 teleskooppiputkea (parkettisuojat) ja 2 teleskooppiputkea (ilman parketti-suojia) tällä tavalla.

Puutukien asentaminen kiinnikkeillä

▶ Kiinnitä kiinnikkeisiin asennettu puutuki [8-7] teleskooppiputkeen [8-8].
- Asenna 4 kiinnikkeisiin asennettua puutukea tällä tavalla.

7.4 Työtason pienentäminen

Työtason voi säätää min. 1100 x 1050 mm kokoiseksi.

Irtoputkien irrottaminen

▶ Avaa kiertonuppi [8-2].
▶ Vedä irtoputki [8-1] pois taittorungon kiinnitysaukosta [8-3].
- Irrota 4 irtoputkea tällä tavalla ja laita ne talteen (katso luku 8.2).

Puutukien irrottaminen

• Irrota kiinnikkeisiin asennettu puutuki [8-7] teleskooppiputkesta [8-8].
• Irrota 4 kiinnikkeisiin asennettua puutukea tällä tavalla ja laita ne talteen (katso luku 8.2).

Teleskooppiputkien työntäminen taittorunkoon

▶ Vedä lukitustapista [8-9] ja pidä sitä ulosvedettynä.
- Työnnä teleskooppiputki [8-8] taittorungon sisään.
▶ Vapauta lukitustappi [8-9].
- Työnnä 4 teleskooppiputkea tällä tavalla taittorungon sisään.

8 Kuljetus

8.1 Puutukien ja kiinnikkeiden säilyttäminen

- Kiinnitä puutuet ja kiinnikkeet [9-4] talteen irtoputkien [9-1] päälle.

8.2 Irtoputkien säilyttäminen

▶ Avaa kiertonuppi [9-3].
- Työnnä irtoputki [9-1] säilytyskohdan kiinnitysaukkoon [9-2].
▶ Kierrä kiertonuppi [9-3] kiinni.
▶ Säilytä 4 irtoputkea ja puutuet tällä tavalla.

8.3 Muita kuljetussäätöjä

▶ Työtason pienentäminen (katso luku 7.4).

VAROITUS

Onnettomuusvaara, jos saha- ja työpöytä kaatuu

• Työnnä kuljetusta varten alaputket sisään pienimpään työskentelykorkeuteen (katso luku 7.1).
  ▶ Jarrujen vapauttaminen (katso luku 7.2).

8.4 Mukana kuljetettavan saha- ja työpöydän kokoontaittaminen

▶ Vädä lukitustapista [10-3] ja työnnä taittorunkoa [10-4] kokoon, kunnes lukitus-tappi [10-3] lukittuu paikalleen.
▶ ② Vedä vastapäisestä lukitusnupista [10-2] ja työnnä taittorunkoa [10-4] kokoon.
3 Sulje kuljetuslukitus [10-1].

Mukana kuljetettava saha- ja työpöytä on kulje-tusvalmis.

i Noudata maakohtaisia turvallisuusmääräyksiä sekä autossa kuljetusta koskevia kuormankiinnitysohjeita.

9 Työskentely mukana kuljetettavan saha- ja työpöydän kanssa

① Kiinnikeasenteisia puutukia voi siirtää tarpeen mukaan, jotta ne eivät vaurioidu työssä.

VAROITUS

Onnettomuusvaara

• Kiinnitä työkappaleet ruuvipuristimilla *.
  * Ei sisälly vakiovarustukseen.
• Lukitse jarrut aina työskentelyn yhteydessä, jotta saat taattua käyttöturvallisuuden.

9.1 Sahaussyvyys

HUOMIO

Puutukien ja taittorungon vaurioitumisvaara

- Säädä sahaussyvyys maks. 10 mm:n verran työkappaleen paksuutta syvemmäksi (Kuva 11).

9.2 Suurten levyjen asettaminen

Mukana kuljetettavan saha- ja työpöydän kääntötoiminnon avulla pystyt asettamaan yksin ≤ 3100 mm x 2150 mm kokaisen levyn pöydälle.

VAROITUS

Onnettomuusvaara

Kooltaan > 3100 mm x 2150 mm levyt pitää asettaa mukana kuljetettavalle saha- ja työpöydälle ilman kääntötoimintoa, 2 henkilön voimin, ja lisäksi ne täytyy tukea.

▶ ① Käännä molemmat parkettijalat [12-1] ylöspäin.
2 Vedä teleskooppiputket parkettijalkojen [12-2] kanssa ulos taittorungosta (katso luku 7.3).
▶ ③ Aseta suuri levy nojaamaan seinää vasten.
Käännä mukana kuljetettava saha- ja työpöytä parkettijalkojen [12-3] varaan.
⑤ Lukitse jarrut [12-4] (katso luku 7.2).
6 Nosta levy parkettijalkojen [12-3] päälle ja aseta se nojaamaan mukana kuljetettava saha- ja työpöydän puutukien [12-5] varaan.
7 Käännä mukana kuljetettava saha- ja työpöytä takaisin vaakasuoraan asentoon.

10 Huolto ja hoito

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festoolvaraosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

REACH:iin liittyvät tiedot: www.festool.com/reach
